Название документа
"ГОСТ 4741-68*. Втулки резьбовые переходные для станочных приспособлений. Конструкция"
(введен Госстандартом СССР 02.01.1968 г.)
(ред. от 16.05.1989)

"ГОСТ 4741-68*. Втулки резьбовые переходные для станочных приспособлений. Конструкция"
(введен Госстандартом СССР 02.01.1968 г.)
(ред. от 16.05.1989)


Утвержден и введен в действие
Госстандартом СССР
2 января 1968 года
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВТУЛКИ РЕЗЬБОВЫЕ ПЕРЕХОДНЫЕ ДЛЯ СТАНОЧНЫХ ПРИСПОСОБЛЕНИЙ
КОНСТРУКЦИЯ
Thread transitional bushes
for machine retaining devices. Design
ГОСТ 4741-68*
Список изменяющих документов
(в ред. Изменения N 1, утв. в июне 1980 г.,
Изменения N 2, утв. Постановлением
Госстандарта СССР от 16.05.1989 N 1230)
Группа Г27
Взамен ГОСТ 4741-57
Дата введения
с 1 января 1969 года
Внесен Министерством тяжелого, энергетического и транспортного машиностроения СССР.
Проверен в 1980 г. Срок действия ограничен до 01.01.1990 г.
Переиздание (ноябрь 1982 г.) с Изменением N 1, утвержденным в июне 1980 г. (ИУС 9-1980 г.).

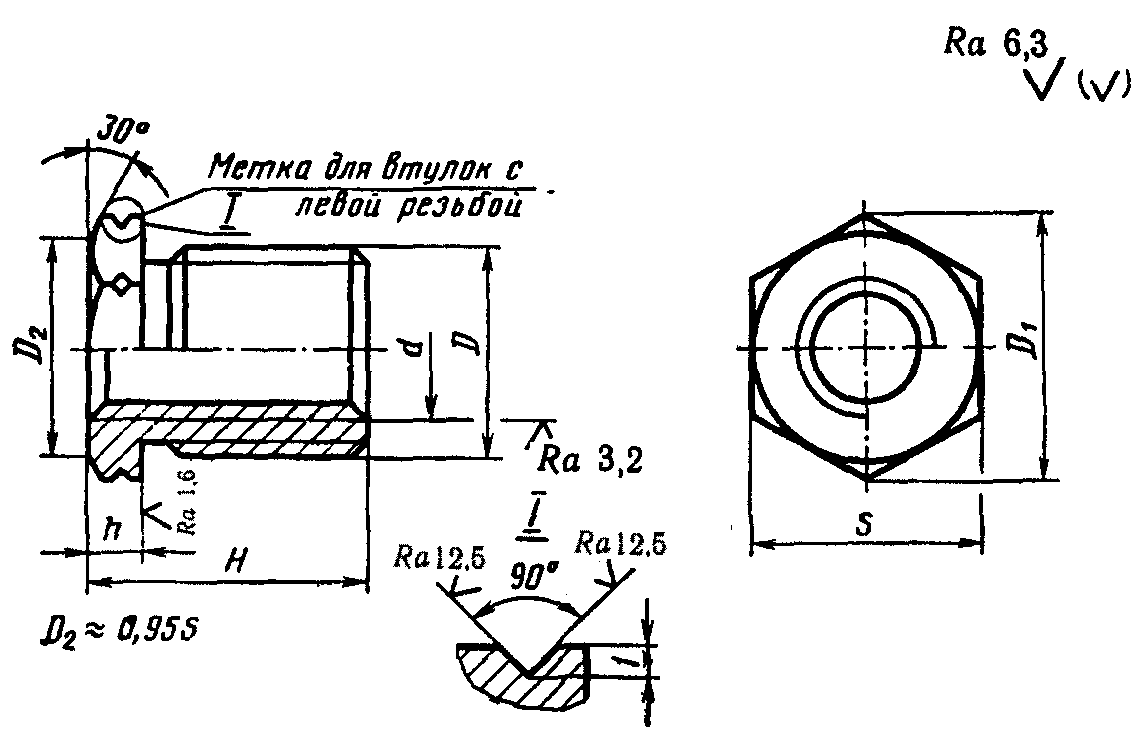

1. Конструкция и размеры резьбовых переходных втулок должны соответствовать указанным на чертеже и в таблице.
(в ред. Изменения N 2, утв. Постановлением
Госстандарта СССР от 16.05.1989 N 1230)
Размеры в мм
?????????????????????????????????????????????????????????????????????????
Обозначе-?Приме-? d <*> ?H ? D ? D ? S ?h ?Масса,
ние вту- ?няе- ????????????????????? ? ? 1 ?(пред. ? ? кг
лок ?мость ? 1-й ряд ? 2-й ряд ? ? ? ? откл. ? ?
? ? ? ? ? ? ?по hl3)? ?
?????????????????????????????????????????????????????????????????????????
7009-0691? ?М6 ?- ?10?М12 x 1,25?16,2?14 ?3 ?0,007
????????????????? ? ???? ? ? ? ???????
0692? ? ? ?14? ? ? ? ?0,010
?????????????????????????????????????????????????????????????????????????
0693? ?М8 ?- ?12?М16 x 1,5 ?19,6?17 ?4 ?0,015
????????????????? ? ???? ? ? ? ???????
0694? ? ? ?16? ? ? ? ?0,019
????????????????????????????????????? ????????????????????????? ???????
0695? ?М10 ?- ? ?М18 x 1,5 ?21,9?19 ? ?0,023
????????????????? ? ???? ? ? ? ???????
0696? ? ? ?20? ? ? ? ?0,028
?????????????????????????????????????????????????????????????????????????
0697? ?М12 ?- ?18?М20 x 1,5 ?25,4?22 ?5 ?0,031
????????????????? ? ???? ? ? ? ???????
0698? ? ? ?25? ? ? ? ?0,042
????????????????????????????????????? ??????????????????????????????????
0699? ?М16 ?- ? ?М24 x 1,5 ?31,2?27 ?6 ?0,058
????????????????? ? ???? ? ? ? ???????
0700? ? ? ?32? ? ? ? ?0,072
???????????????????????????????????????? ? ? ? ???????
0701? ?Tr ?- ?25? ? ? ? ?0,061
?????????????????16 х 4 ? ???? ? ? ? ???????
0702? ? ? ?32? ? ? ? ?0,076
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1230)
???????????????????????????????????????? ? ? ? ???????
0703? ?Tr ?- ?25? ? ? ? ?0,061
?????????????????16 х 4 ? ???? ? ? ? ???????
0704? ?LH ? ?32? ? ? ? ?0,076
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1230)
????????????????????????????????????? ????????????????????????? ???????
0705? ?М20 ?- ? ?М30 x 1,5 ?41,6?36 ? ?0,120
????????????????? ? ???? ? ? ? ???????
0706? ? ? ?40? ? ? ? ?0,145
???????????????????????????????????????? ? ? ? ???????
0707? ?Tr ?- ?32? ? ? ? ?0,123
?????????????????20 х 4 ? ???? ? ? ? ???????
0708? ? ? ?40? ? ? ? ?0,149
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1230)
???????????????????????????????????????? ? ? ? ???????
0709? ?Tr ?- ?32? ? ? ? ?0,123
?????????????????20 х 4 ? ???? ? ? ? ???????
0710? ?LH ? ?40? ? ? ? ?0,149
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1230)
?????????????????????????????????????????????????????????????????????????
0711? ?M24 ?- ?36?M36 x 1,5 ?47,3?41 ?8 ?0,195
????????????????? ? ???? ? ? ? ???????
0712? ? ? ?48? ? ? ? ?0,249
???????????????????????????????????????? ? ? ? ???????
0713? ?- ?Tr ?36? ? ? ? ?0,199
????????????????? ?24 х 5 ???? ? ? ? ???????
0714? ? ? ?48? ? ? ? ?0,256
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1230)
???????????????????????????????????????? ? ? ? ???????
0715? ?- ?Tr ?36? ? ? ? ?0,199
????????????????? ?24 х 5 ???? ? ? ? ???????
0716? ? ?LH ?48? ? ? ? ?0,256
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1230)
???????????????????????????????????????? ? ? ? ???????
0717? ?Tr ?- ?40? ? ? ? ?0,196
?????????????????26 х 5 ? ???? ? ? ? ???????
0718? ? ? ?52? ? ? ? ?0,246
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1230)
???????????????????????????????????????? ? ? ? ???????
0719? ?Tr ?- ?40? ? ? ? ?0,196
?????????????????26 х 5 ? ???? ? ? ? ???????
0720? ?LH ? ?52? ? ? ? ?0,246
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1230)
?????????????????????????????????????????????????????????????????????????
0721? ?- ?Tr ?40?M39 x 1,5 ?47,3?41 ?8 ?0,215
????????????????? ?28 х 5 ???? ? ? ? ???????
0722? ? ? ?55? ? ? ? ?0,288
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1230)
???????????????????????????????????????? ? ? ? ???????
0723? ?- ?Tr ?40? ? ? ? ?0,215
????????????????? ?28 х 5 ???? ? ? ? ???????
0724? ? ?LH ?55? ? ? ? ?0,288
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1230)
?????????????????????????????????????????????????????????????????????????
0725? ?M30 ?- ?45?M42 x 1,5 ?53,1?46 ?10?0,296
????????????????? ? ???? ? ? ? ???????
0726? ? ? ?60? ? ? ? ?0,380
???????????????????????????????????????? ? ? ? ???????
0727? ?- ?Tr ?45? ? ? ? ?0,303
????????????????? ?30 х 6 ???? ? ? ? ???????
0728? ? ? ?60? ? ? ? ?0,394
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1230)
???????????????????????????????????????? ? ? ? ???????
0729? ?- ?Tr ?45? ? ? ? ?0,303
????????????????? ?30 х 6 ???? ? ? ? ???????
0730? ? ?LH ?60? ? ? ? ?0,394
???????????????????????????????????????? ? ? ? ???????
0731? ?Tr ?- ?48? ? ? ? ?0,289
?????????????????32 х 6 ? ???? ? ? ? ???????
0732? ? ? ?63? ? ? ? ?0,367
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1230)
???????????????????????????????????????? ? ? ? ???????
0733? ?Tr ?- ?48? ? ? ? ?0,289
?????????????????32 х 6 ? ???? ? ? ? ???????
0734? ?LH ? ?63? ? ? ? ?0,367
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1230)
?????????????????????????????????????????????????????????????????????????
0735? ?M36 ?- ?55?M48 x 1,5 ?63,5?55 ?12?0,454
????????????????? ? ???? ? ? ? ???????
0736? ? ? ?70? ? ? ? ?0,555
???????????????????????????????????????? ? ? ? ???????
0737? ?- ?Tr ?55? ? ? ? ?0,463
????????????????? ?36 х 6 ???? ? ? ? ???????
0738? ? ? ?70? ? ? ? ?0,567
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1230)
???????????????????????????????????????? ? ? ? ???????
0739? ?- ?Tr ?55? ? ? ? ?0,463
????????????????? ?36 х 6 ???? ? ? ? ???????
0740? ? ?LH ?70? ? ? ? ?0,567
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1230)
???????????????????????????????????????????????????????????????? ???????
0741? ?Tr ?- ?60?M56 x 2 ?75,0?65 ? ?0,684
?????????????????40 х 6 ? ???? ? ? ? ???????
0742? ? ? ?80? ? ? ? ?0,869
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1230)
???????????????????????????????????????? ? ? ? ???????
0743? ?Tr ?- ?60? ? ? ? ?0,684
?????????????????40 х 6 ? ???? ? ? ? ???????
0744? ?LH ? ?80? ? ? ? ?0,869
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1230)
???????????????????????????????????????? ? ? ? ???????
0745? ?M42 ?- ?60? ? ? ? ?0,667
????????????????? ? ???? ? ? ? ???????
0746? ? ? ?80? ? ? ? ?0,848
?????????????????????????????????????????????????????????????????????????
0747? ?M48 ?- ?70?M64 x 2 ?85,6?75 ?14?1,018
????????????????? ? ???? ? ? ? ???????
0748? ? ? ?95? ? ? ? ?1,321
???????????????????????????????????????? ? ? ? ???????
0749? ?Tr ?- ?70? ? ? ? ?0,971
?????????????????50 х 8 ? ???? ? ? ? ???????
0750? ? ? ?95? ? ? ? ?1,246
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1230)
???????????????????????????????????????? ? ? ? ???????
0751? ?Tr ?- ?70? ? ? ? ?0,971
?????????????????50 х 8 ? ???? ? ? ? ???????
7009-0752? ?LH ? ?95? ? ? ? ?1,246
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1230)
--------------------------------
<*> При выборе размера d 1-й ряд следует предпочитать 2-му.
Пример условного обозначения резьбовой переходной втулки размерами d = M6, Н = 10 мм:
Втулка 7009-0691 ГОСТ 4741-68
(Измененная редакция, Изм. N 1).
2. Материал - сталь марки 45 по ГОСТ 1050-88. Допускается замена материала на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1230)
3. Твердость - 27 ... 32 .
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1230)
4. Неуказанные предельные отклонения размеров: H14, h14, .
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1230)
ИС NORMPROD: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
5. Резьба метрическая - по ГОСТ 24705-81. Поле допуска наружной резьбы - 6g, внутренней - 7Н по ГОСТ 16093-81. Резьба трапецеидальная - по ГОСТ 24737-81. Поле допуска резьбы - 8H по ГОСТ 9562-81.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1230)
4, 5. (Измененная редакция, Изм. N 1).
6. Размеры проточек и фасок для резьбы - по ГОСТ 10549-80.
7. (Отменен, Изм. N 1).
8. Покрытие - Хим. Окс. прм (обозначение покрытия по ГОСТ 9.306-85). По соглашению сторон допускается применение других видов защитных покрытий.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1230)
9. Маркировать партию втулок одного типоразмера на таре или упаковке с указанием наименования изделия, его обозначения, обозначения настоящего стандарта и товарного знака предприятия-изготовителя.
10. Пример применения резьбовых переходных втулок указан в справочном Приложении.
(п. 10 введен Изменением N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1230)
Приложение
Справочное

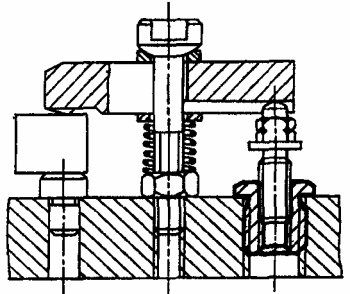

ПРИМЕР ПРИМЕНЕНИЯ РЕЗЬБОВЫХ ПЕРЕХОДНЫХ ВТУЛОК
