ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВИНТЫ НАЖИМНЫЕ С ОТВЕРСТИЕМ ПОД РУКОЯТКУ
И КОНЦОМ ПОД ПЯТУ ДЛЯ СТАНОЧНЫХ ПРИСПОСОБЛЕНИЙ
КОНСТРУКЦИЯ
Pressure screws with hole for handle and point for foot
for machine retaining devices.
Design
ГОСТ 13433-68*
Список изменяющих документов
(в ред. Изменения N 1, утв. в июне 1980 г.,
Изменения N 2, утв. Постановлением
Госстандарта СССР от 16.05.1989 N 1233)
Группа Г27
Взамен ГОСТ 3386-57
в части винтов типа Б
и ГОСТ 3387-57
в части винтов типа Б
Проверен в 1980 г. Срок действия ограничен с 01.01.1969 г. до 01.01.1990 г..
Внесен Министерством тяжелого, энергетического и транспортного машиностроения СССР.
Переиздание (ноябрь 1982 г.) с Изменением N 1, утвержденным в июне 1980 г. (ИУС 9, 1980 г.)

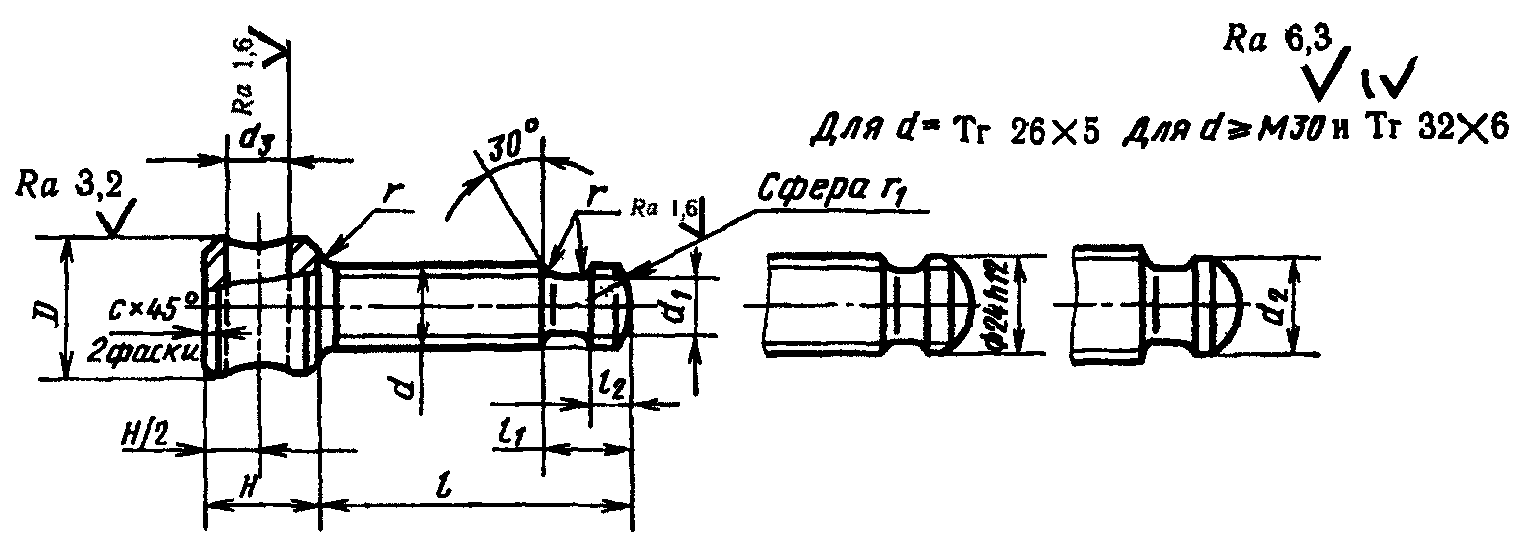

1. Конструкция и размеры нажимных винтов с отверстием под рукоятку и концом под пяту должны соответствовать указанным на чертеже и в таблице.
(в ред. Изменения N 2, утв. Постановлением
Госстандарта СССР от 16.05.1989 N 1233)
?????????????????????????????????????????????????????????????????????????????????????
Обозначение?Применяе-?d ?l ?H ?D ?d ?d ?d ?l ?l ?r ?r ?с ?Масса,
винтов ?мость ? ? ? ? ? 1 ? 2 ? 3 ? 1 ? 2 ? ? 1? ? кг
? ? ? ? ? ? ?(пред.?(пред.? ? ? ? ? ?
? ? ? ? ? ? ?откл. ?откл. ? ? ? ? ? ?
? ? ? ? ? ? ?по ?по К7 ? ? ? ? ? ?
? ? ? ? ? ? ?h12) ?или ? ? ? ? ? ?
? ? ? ? ? ? ? ?H12) ? ? ? ? ? ?
?????????????????????????????????????????????????????????????????????????????????????
7006-0801 ? ?М6 ?25 ?10?12?4,5 ?- ?5 ?9,0 ?3,0 ?0,4?4 ?1,0?0,013
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0802 ? ? ?32 ? ? ? ? ? ? ? ? ? ? ?0,015
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0803 ? ? ?40 ? ? ? ? ? ? ? ? ? ? ?0,017
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0804 ? ? ?50 ? ? ? ? ? ? ? ? ? ? ?0,018
???????????????????????????????????????????? ?????????????????? ???? ???????
0805 ? ?М8 ?32 ?12?16?6,0 ? ?6 ?10,5?4,0 ? ?6 ? ?0,027
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0806 ? ? ?40 ? ? ? ? ? ? ? ? ? ? ?0,030
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0807 ? ? ?50 ? ? ? ? ? ? ? ? ? ? ?0,033
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0808 ? ? ?60 ? ? ? ? ? ? ? ? ? ? ?0,036
???????????????????????????????????????????? ?????????????????????? ? ???????
0809 ? ?М10 ?40 ?14?18?7,0 ? ?8 ?13,0?5,0 ?0,5? ? ?0,044
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0810 ? ? ?50 ? ? ? ? ? ? ? ? ? ? ?0,049
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0811 ? ? ?60 ? ? ? ? ? ? ? ? ? ? ?0,054
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0812 ? ? ?80 ? ? ? ? ? ? ? ? ? ? ?0,064
???????????????????????????????????????????? ???????????????????????????????????
0813 ? ?М12 ?50 ?18?20?9,0 ? ?10 ?14,5?6,5 ?0,6?8 ?1,6?0,071
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0814 ? ? ?60 ? ? ? ? ? ? ? ? ? ? ?0,078
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0815 ? ? ?80 ? ? ? ? ? ? ? ? ? ? ?0,093
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0816 ? ? ?100? ? ? ? ? ? ? ? ? ? ?0,108
???????????????????????????????????????????? ????????????????????????? ???????
0817 ? ?М16 ?60 ?20?24?12,0? ?12 ?17,0?8,0 ?0,8?12? ?0,133
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0818 ? ? ?80 ? ? ? ? ? ? ? ? ? ? ?0,160
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0819 ? ? ?100? ? ? ? ? ? ? ? ? ? ?0,188
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0820 ? ? ?120? ? ? ? ? ? ? ? ? ? ?0,216
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0821 ? ? ?140? ? ? ? ? ? ? ? ? ? ?0,244
????????????????????????????????? ? ? ? ? ? ? ? ? ? ???????
0822 ? ?Tr ?60 ? ? ? ? ? ? ? ? ? ? ?0,124
??????????????????????16 х 4????? ? ? ? ? ? ? ? ? ? ???????
0823 ? ? ?80 ? ? ? ? ? ? ? ? ? ? ?0,149
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0824 ? ? ?100? ? ? ? ? ? ? ? ? ? ?0,173
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0825 ? ? ?120? ? ? ? ? ? ? ? ? ? ?0,197
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0826 ? ? ?140? ? ? ? ? ? ? ? ? ? ?0,221
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1233)
???????????????????????????????????????????? ????????????????????????? ???????
0827 ? ?М20 ?80 ?28?30?15,0? ?16 ?18,5?9,0 ?1,0?16? ?0,286
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0828 ? ? ?100? ? ? ? ? ? ? ? ? ? ?0,328
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0829 ? ? ?120? ? ? ? ? ? ? ? ? ? ?0,370
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0830 ? ? ?140? ? ? ? ? ? ? ? ? ? ?0,412
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0831 ? ? ?160? ? ? ? ? ? ? ? ? ? ?0,454
????????????????????????????????? ? ? ? ? ? ? ? ? ? ???????
0832 ? ?Тr ?80 ? ? ? ? ? ? ? ? ? ? ?0,280
??????????????????????20 х 4????? ? ? ? ? ? ? ? ? ? ???????
0833 ? ? ?100? ? ? ? ? ? ? ? ? ? ?0,320
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0834 ? ? ?120? ? ? ? ? ? ? ? ? ? ?0,360
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0835 ? ? ?140? ? ? ? ? ? ? ? ? ? ?0,400
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0836 ? ? ?160? ? ? ? ? ? ? ? ? ? ?0,440
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1233)
????????????????????????????????? ????????? ? ??????????? ? ???????????
0837 ? ?М24 ?80 ? ?35?18,0? ? ?22,0?11,0? ? ?2,0?0,400
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0838 ? ? ?100? ? ? ? ? ? ? ? ? ? ?0,460
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0839 ? ? ?120? ? ? ? ? ? ? ? ? ? ?0,520
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0840 ? ? ?140? ? ? ? ? ? ? ? ? ? ?0,580
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0841 ? ? ?160? ? ? ? ? ? ? ? ? ? ?0,640
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0842 ? ? ?180? ? ? ? ? ? ? ? ? ? ?0,700
????????????????????????????????? ? ? ? ? ?????? ? ? ? ???????
0843 ? ?Тr ?80 ? ? ? ? ? ?22,0? ? ? ? ?0,423
??????????????????????26 х 5????? ? ? ? ? ? ? ? ? ? ???????
0844 ? ? ?100? ? ? ? ? ? ? ? ? ? ?0,491
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0845 ? ? ?120? ? ? ? ? ? ? ? ? ? ?0,559
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0846 ? ? ?140? ? ? ? ? ? ? ? ? ? ?0,627
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0847 ? ? ?160? ? ? ? ? ? ? ? ? ? ?0,695
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0848 ? ? ?180? ? ? ? ? ? ? ? ? ? ?0,763
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1233)
??????????????????????????????????????? ???????????????????? ????? ? ???????
0849 ? ?М30 ?100?36?40? ?24 ?20 ?24,0? ?1,2? ? ?0,738
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0850 ? ? ?120? ? ? ? ? ? ? ? ? ? ?0,835
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0851 ? ? ?140? ? ? ? ? ? ? ? ? ? ?0,922
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0852 ? ? ?160? ? ? ? ? ? ? ? ? ? ?1,028
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0853 ? ? ?180? ? ? ? ? ? ? ? ? ? ?1,125
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0854 ? ? ?200? ? ? ? ? ? ? ? ? ? ?1,222
????????????????????????????????? ? ? ? ? ? ? ? ? ? ???????
0855 ? ?Тr ?100? ? ? ? ? ? ? ? ? ? ?0,767
??????????????????????32 х 6????? ? ? ? ? ? ? ? ? ? ???????
0856 ? ? ?120? ? ? ? ? ? ? ? ? ? ?0,871
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0857 ? ? ?140? ? ? ? ? ? ? ? ? ? ?0,975
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0858 ? ? ?160? ? ? ? ? ? ? ? ? ? ?1,078
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0859 ? ? ?180? ? ? ? ? ? ? ? ? ? ?1,182
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0860 ? ? ?200? ? ? ? ? ? ? ? ? ? ?1,286
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1233)
??????????????????????????????????????????????????? ????????????????????????????
0861 ? ?М36 ?120?45?50?20,0?27 ? ?28,0?12,0?2,0?20?2,5?1,345
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0862 ? ? ?140? ? ? ? ? ? ? ? ? ? ?1,483
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0863 ? ? ?160? ? ? ? ? ? ? ? ? ? ?1,621
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0864 ? ? ?180? ? ? ? ? ? ? ? ? ? ?1,758
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0865 ? ? ?200? ? ? ? ? ? ? ? ? ? ?1,896
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0866 ? ? ?220? ? ? ? ? ? ? ? ? ? ?2,033
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0867 ? ? ?250? ? ? ? ? ? ? ? ? ? ?2,240
????????????????????????????????? ???????????????? ??????????? ???? ???????
0868 ? ?Тr ?120? ?55?25,0?31 ? ?32,0?14,0? ?25? ?1,641
??????????????????????40 х 6????? ? ? ? ? ? ? ? ? ? ???????
0869 ? ? ?140? ? ? ? ? ? ? ? ? ? ?1,810
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0870 ? ? ?160? ? ? ? ? ? ? ? ? ? ?1,979
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0871 ? ? ?180? ? ? ? ? ? ? ? ? ? ?2,147
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0872 ? ? ?200? ? ? ? ? ? ? ? ? ? ?2,316
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0873 ? ? ?220? ? ? ? ? ? ? ? ? ? ?2,485
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0874 ? ? ?250? ? ? ? ? ? ? ? ? ? ?2,738
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1233)
????????????????????????????????? ? ? ? ? ? ? ? ? ? ???????
0875 ? ?М42 ?120? ? ? ? ? ? ? ? ? ? ?1,737
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0876 ? ? ?140? ? ? ? ? ? ? ? ? ? ?1,924
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0877 ? ? ?160? ? ? ? ? ? ? ? ? ? ?2,112
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0878 ? ? ?180? ? ? ? ? ? ? ? ? ? ?2,300
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0879 ? ? ?200? ? ? ? ? ? ? ? ? ? ?2,487
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0880 ? ? ?220? ? ? ? ? ? ? ? ? ? ?2,675
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0881 ? ? ?250? ? ? ? ? ? ? ? ? ? ?2,956
???????????????????????????????????????????????????????????????????? ??????????????
0882 ? ?М48 ?160?50?60?28,0?35 ?25 ?40,0?16,0? ?28?3,0?2,735
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0883 ? ? ?200? ? ? ? ? ? ? ? ? ? ?3,235
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0884 ? ? ?250? ? ? ? ? ? ? ? ? ? ?3,857
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0885 ? ? ?320? ? ? ? ? ? ? ? ? ? ?4,731
????????????????????????????????? ? ? ? ? ? ? ? ? ? ???????
0886 ? ?Тr ?160? ? ? ? ? ? ? ? ? ? ?2,810
??????????????????????50 х 8????? ? ? ? ? ? ? ? ? ? ???????
0887 ? ? ?200? ? ? ? ? ? ? ? ? ? ?3,433
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
0888 ? ? ?250? ? ? ? ? ? ? ? ? ? ?3,985
?????????????????????? ????? ? ? ? ? ? ? ? ? ? ???????
7006-0889 ? ? ?320? ? ? ? ? ? ? ? ? ? ?4,897
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1233)
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
Пример условного обозначения нажимного винта с отверстием под рукоятку и концом под пяту размерами d = M6, l = 25 мм, с предельными отклонениями размера по К7:
Винт 7006-0801 К7 ГОСТ 13433-68
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
То же, с предельными отклонениями размера по H12:
Винт 7006-0801 ГОСТ 13433-68.
(Измененная редакция, Изм. N 1).
2. Материал - сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
3. Твердость - 35,0 ... 39,5 .
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
4. Неуказанные предельные отклонения размеров: Н14, h14, .
(п. 4 в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
ИС NORMPROD: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
5. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6g по ГОСТ 16093-81. Резьба трапецеидальная - по ГОСТ 24737-81. Поле допуска резьбы - 8с по ГОСТ 9562-81.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
4, 5. (Измененная редакция, Изм. N 1).
6. Размеры недорезов для резьбы - по ГОСТ 10549-80.
7. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85).
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
По соглашению сторон допускается применение других видов защитных покрытий.
8. Остальные технические требования - по ГОСТ 1759.0-87.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
9. Маркировать по ГОСТ 18160-72.
10. Примеры применения нажимных винтов с отверстием под рукоятку и концом под пяту указаны в справочном Приложении.
(п. 10 введен Изменением N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
Приложение
Справочное

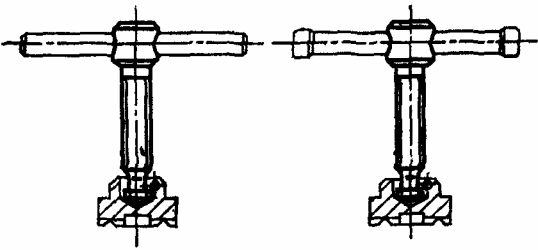

ПРИМЕРЫ ПРИМЕНЕНИЯ НАЖИМНЫХ ВИНТОВ
