"ГОСТ 10619-80*. Государственный стандарт Союза ССР. Винты самонарезающие с потайной головкой для металла и пластмассы. Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 30.12.1980 N 6109)
(ред. от 01.04.1985)

"ГОСТ 10619-80*. Государственный стандарт Союза ССР. Винты самонарезающие с потайной головкой для металла и пластмассы. Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 30.12.1980 N 6109)
(ред. от 01.04.1985)


Введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 30 декабря 1980 г. N 6109
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОТАЙНОЙ ГОЛОВКОЙ
ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Self-tapping countersunk screws for metals and plastics.
Design and dimensions
ГОСТ 10619-80*
Список изменяющих документов
(в ред. Изменения N 1, утв. в апреле 1985 г.)
Группа Г32
Срок введения
с 1 января 1982 года
Постановлением Государственного комитета СССР по стандартам от 30 декабря 1980 г. N 6109 срок введения установлен с 01.01.1982.
Взамен ГОСТ 10619-63, ГОСТ 11652-65 в части винтов с притупленным концом.
Переиздание (декабрь 1991 г.) с Изменением N 1, утвержденным в апреле 1985 г. (ИУС 7-85).
1. Настоящий стандарт распространяется на самонарезающие винты с потайной головкой для металла и пластмассы класса точности B с номинальным диаметром резьбы от 2,5 до 8 мм.

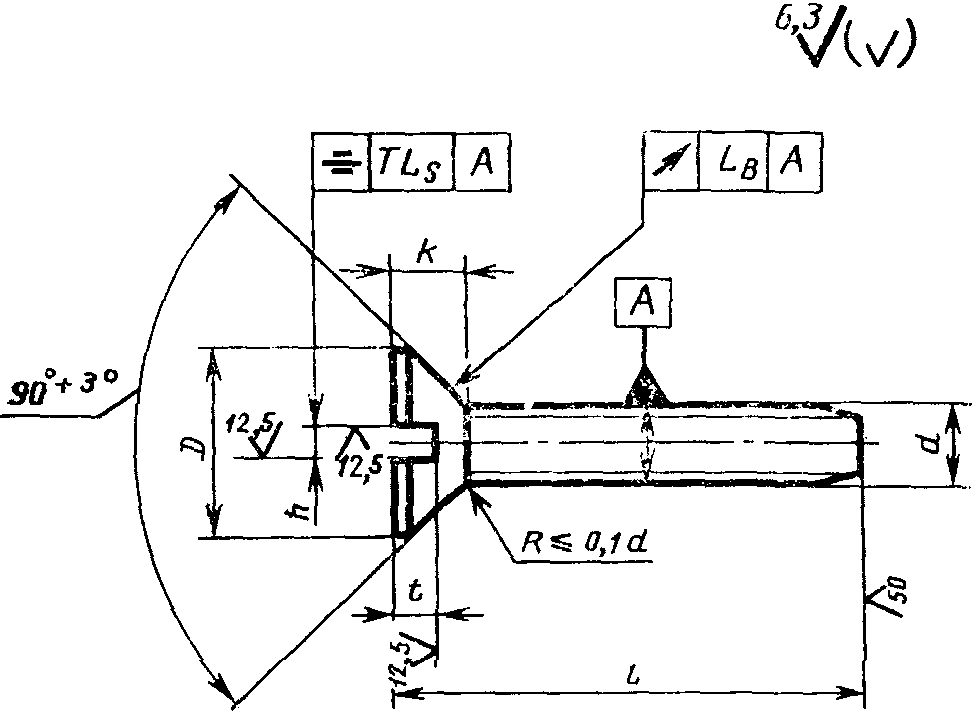

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл. 1, 2.
Исполнение 1
Исполнение 2
--------------------------------
* Размер для справок.
Таблица 1
Размеры, мм
???????????????????????????????????????????????????????????????????????????
Номинальный диаметр резьбы d ?2,5 ? 3 ? 4 ? 5 ? 6 ? 8
???????????????????????????????????????????????????????????????????????????
Шаг резьбы P ? крупный ? 1,25 ? 1,75?2,00 ? 2,5 ? 3,5
??????????????????????????????????????????????????
? мелкий ? 1,0 ? 1,5 ? 1,75? 2,0
???????????????????????????????????????????????????????????????????????????
Диаметр головки D ? Номин. ?4,7 ?5,6 ?7,4 ?9,2 ?11,0 ?14,5
??????????????????????????????????????????????????
? Пред. откл. ? -0,30 ? -0,36 ? -0,43
?по h14 ? ? ?
???????????????????????????????????????????????????????????????????????????
Высота головки k, не более ?1,50 ?1,65 ?2,20 ?2,50 ? 3,00? 4,00
???????????????????????????????????????????????????????????????????????????
Ширина шлица n ? Номин. ?0,6 ?0,8 ?1,0 ?1,2 ? 1,6 ? 2,0
??????????????????????????????????????????????????
? Не менее ?0,66 ?0,86 ?1,06 ?1,26 ? 1,66? 2,06
??????????????????????????????????????????????????
? Не более ?0,80 ?1,00 ?1,20 ?1,51 ? 1,91? 2,31
???????????????????????????????????????????????????????????????????????????
Глубина шлица t ? Не менее ?0,5 ?0,6 ?0,8 ?1,0 ? 1,2 ? 1,6
??????????????????????????????????????????????????
? Не более ?0,73 ?0,85 ?1,10 ?1,35 ? 1,60? 2,10
???????????????????????????????????????????????????????????????????????????
Допуск биения в заданном направлении ? 0,60 ? 0,72 ? 0,86
(2IT14) ? ? ?
???????????????????????????????????????????????????????????????????????????
Допуск симметричности шлица ? 0,50 ? 0,60 ? 0,72
относительно стержня в диаметральном ? ? ?
выражении (2IT14) ? ? ?
???????????????????????????????????????????????????????????????????????????
Номер крестообразного шлица ? 1 ? 2 ? 3
???????????????????????????????????????????????????????????????????????????
Диаметр крестообразного шлица m, ?2,6 ?2,8 ?4,0 ?4,5 ? 6,5 ? 7,4
не более ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Глубина крестообразного шлица, h ?1,05 ?1,25 ?1,55 ?2,05 ? 2,45? 3,40
???????????????????????????????????????????????????????????????????????????
Глубина вхождения ? Не более ?1,2 ?1,4 ?1,8 ?2,3 ? 3,0 ? 3,9
калибра в крестообразный ??????????????????????????????????????????????????
шлиц ? Не менее ?0,9 ?1,1 ?1,3 ?1,8 ? 2,5 ? 3,4
???????????????????????????????????????????????????????????????????????????
Недовод резьбы, не более ? 0,8 ? 1,0
Примечание. Крестообразный шлиц - по ГОСТ 10753-86.

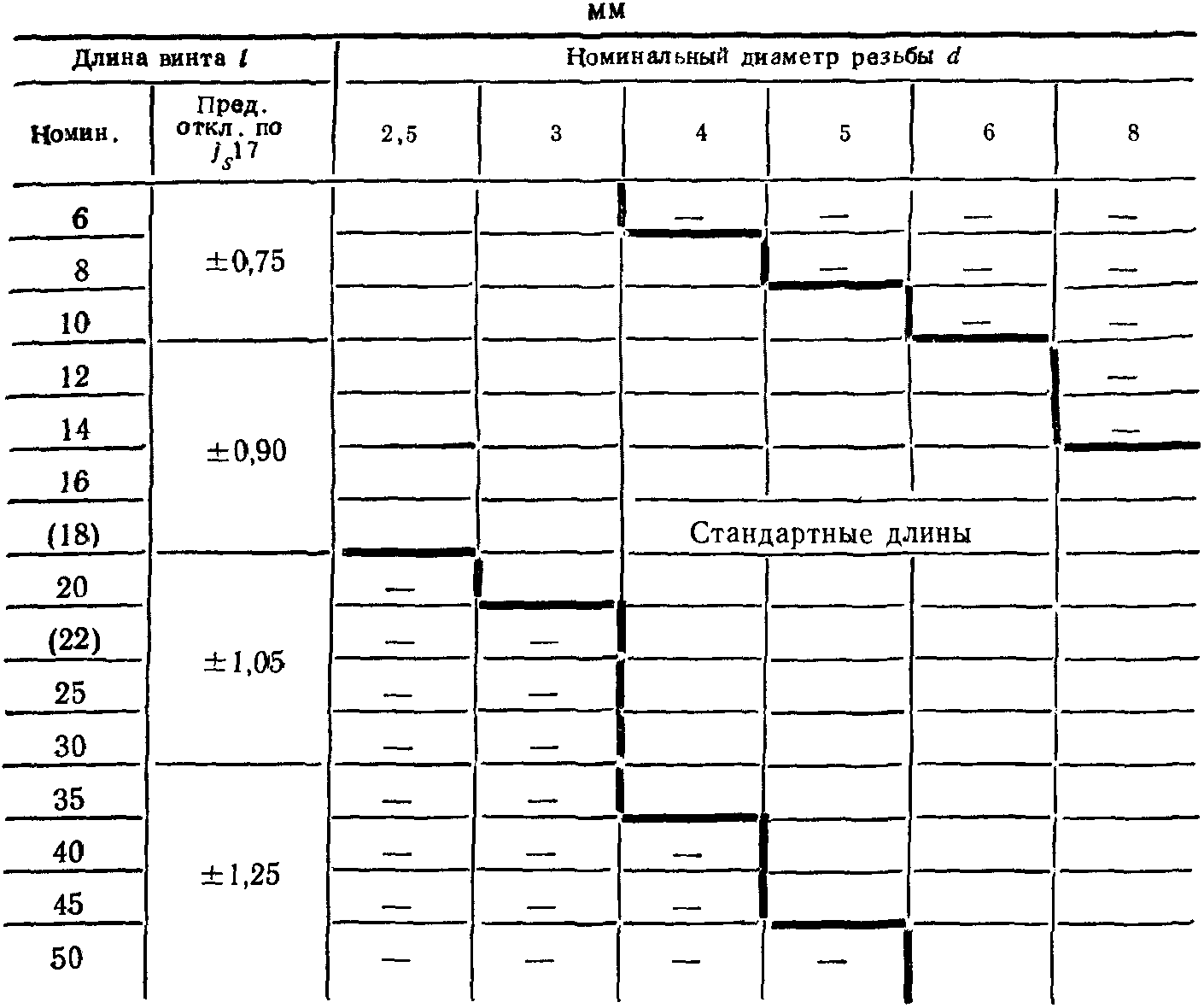

Таблица 2
Примечание. Длины l, заключенные в скобки, применять не рекомендуется.
Примеры условного обозначения:
Винт в исполнении 1, диаметром 5 мм, длиной 30 мм, из материала группы 01, без покрытия, с крупным шагом резьбы
Винт 5 x 30.01 ГОСТ 10619-80.
То же, в исполнении 2, диаметром 5 мм, с мелким шагом резьбы, длиной 30 мм, из материала группы 01, с цинковым покрытием толщиной 6 мкм, хроматированным
Винт 2-5 x 1,5 x 30.01.016 ГОСТ 10619-80.
(Измененная редакция, Изм. N 1).
3. Технические требования, резьба, методы контроля, правила приемки, упаковка и маркировка - по ГОСТ 10618-80.
4. Теоретическая масса винтов указана в справочном Приложении 1.
5. (Исключен, Изм. N 1).
Приложение 1
Справочное
ТЕОРЕТИЧЕСКАЯ МАССА САМОНАРЕЗАЮЩИХ ВИНТОВ
???????????????????????????????????????????????????????????????????????????
Длина винта? Номинальный диаметр резьбы d, мм
l, мм ????????????????????????????????????????????????????????????????
? 2,5 ? 3 ? 4 ? 5 ? 6 ? 8
????????????????????????????????????????????????????????????????
? Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг ~=
???????????????????????????????????????????????????????????????????????????
6 ? 0,20 ? 0,30 ? - ? - ? - ? -
???????????????????????????????????????????????????????????????????????????
8 ? 0,26 ? 0,38 ? 0,72 ? - ? - ? -
???????????????????????????????????????????????????????????????????????????
10 ? 0,32 ? 0,46 ? 0,86 ? 1,34 ? - ? -
???????????????????????????????????????????????????????????????????????????
12 ? 0,37 ? 0,54 ? 1,00 ? 1,56 ? 2,48 ? -
???????????????????????????????????????????????????????????????????????????
14 ? 0,43 ? 0,62 ? 1,14 ? 1,78 ? 2,81 ? -
???????????????????????????????????????????????????????????????????????????
16 ? 0,49 ? 0,70 ? 1,28 ? 2,00 ? 3,14 ? 4,21
???????????????????????????????????????????????????????????????????????????
18 ? 0,54 ? 0,78 ? 1,42 ? 2,22 ? 3,47 ? 4,78
???????????????????????????????????????????????????????????????????????????
20 ? - ? 0,86 ? 1,56 ? 2,44 ? 3,80 ? 5,35
???????????????????????????????????????????????????????????????????????????
22 ? - ? - ? 1,70 ? 2,66 ? 4,13 ? 5,92
???????????????????????????????????????????????????????????????????????????
25 ? - ? - ? 1,91 ? 2,99 ? 4,62 ? 6,77
???????????????????????????????????????????????????????????????????????????
30 ? - ? - ? 2,19 ? 3,54 ? 5,43 ? 8,19
???????????????????????????????????????????????????????????????????????????
35 ? - ? - ? 2,47 ? 4,09 ? 6,24 ? 9,61
???????????????????????????????????????????????????????????????????????????
40 ? - ? - ? - ? 4,64 ? 7,05 ? 11,03
???????????????????????????????????????????????????????????????????????????
45 ? - ? - ? - ? 5,19 ? 7,86 ? 12,45
???????????????????????????????????????????????????????????????????????????
50 ? - ? - ? - ? - ? 8,67 ? 13,87
Приложение 2. (Исключено, Изм. N 1).
