"ГОСТ 10621-80. Межгосударственный стандарт. Винты самонарезающие с полукруглой головкой для металла и пластмассы. Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 30.12.1980 N 6109)
(ред. от 01.04.1985)

"ГОСТ 10621-80. Межгосударственный стандарт. Винты самонарезающие с полукруглой головкой для металла и пластмассы. Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 30.12.1980 N 6109)
(ред. от 01.04.1985)


Введен
Постановлением Государственного
комитета СССР по стандартам
от 30 декабря 1980 г. N 6109
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ
ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Self-tapping round-head screws for metals and plastics.
Design and dimensions
ГОСТ 10621-80
Список изменяющих документов
(в ред. Изменения N 1, утв. в апреле 1985 г.)
Группа Г32
МКС 21.060.10
Взамен ГОСТ 10621-63,
ГОСТ 11650-65
в части винтов
с притупленным концом
Постановлением Государственного комитета СССР по стандартам от 30 декабря 1980 г. N 6109 дата введения установлена
1 января 1982 года
Ограничение срока действия снято Постановлением Госстандарта СССР от 29.03.1991 N 399.
Издание с Изменением N 1, утвержденным в апреле 1985 г. (ИУС 7-85).
1. Настоящий стандарт распространяется на самонарезающие винты с полукруглой головкой для металла и пластмассы класса точности В с номинальным диаметром резьбы от 2,5 до 8 мм.

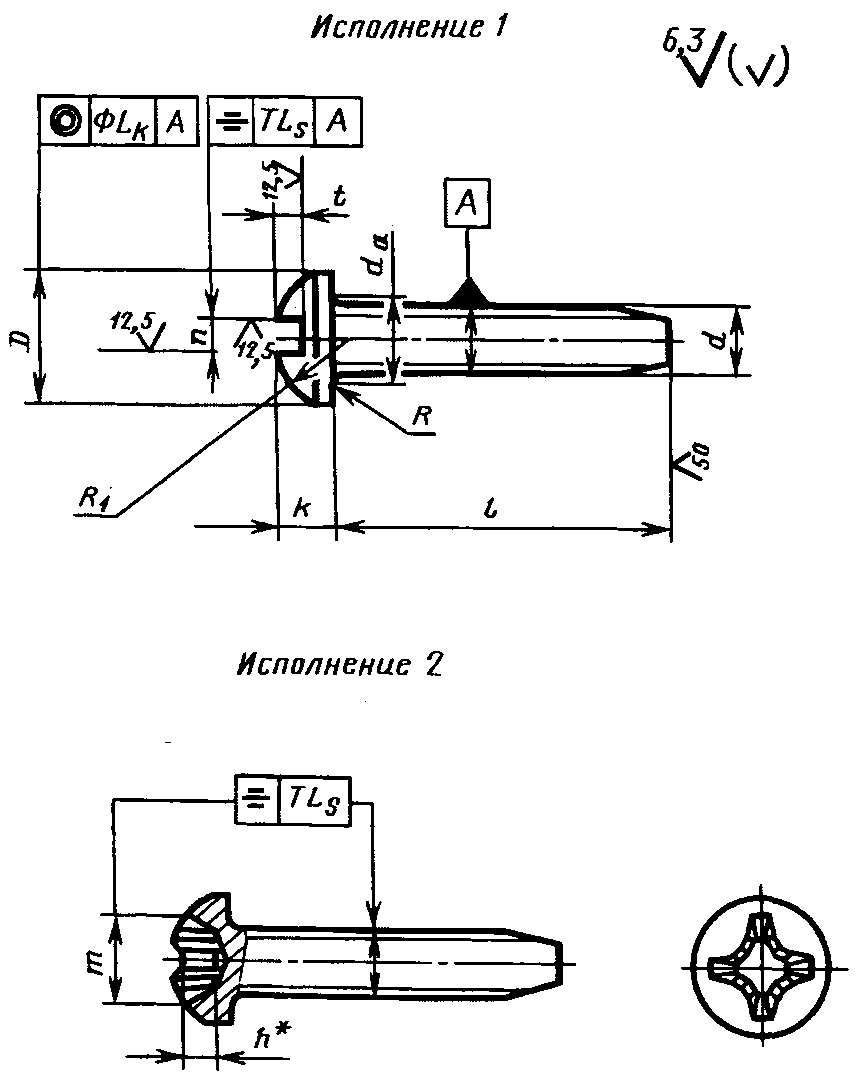

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл. 1, 2.
--------------------------------
* Размер для справок.
Таблица 1
Размеры, мм
??????????????????????????????????????????????????????????????????
Номинальный диаметр резьбы d ?2,5 ? 3 ? 4 ? 5 ? 6 ? 8
??????????????????????????????????????????????????????????????????
Шаг резьбы P ?крупный ? 1,25 ?1,75?2,0 ? 2,5 ? 3,5
?????????????????????????????????????????????????
?мелкий ? 1,0 ? 1,5 ? 1,75? 2,0
??????????????????????????????????????????????????????????????????
Диаметр головки D?Номин. ?4,5 ?5,5 ?7,0 ? 8,5?10,0 ? 13,0
?????????????????????????????????????????????????
?Пред. откл. ?+/- 0,24 ?+/- 0,29 ? +/- 0,35
?по j 15 ? ? ?
? s ? ? ?
??????????????????????????????????????????????????????????????????
Высота головки k ?Номин. ?1,7 ?2,1 ?2,8 ?3,5 ? 4,2 ? 5,6
?????????????????????????????????????????????????
?Пред. откл. ? +/- 0,2 ? +/- 0,24
?по j 15 ? ?
? s ? ?
??????????????????????????????????????????????????????????????????
Радиус сферы головки R , ~= ?2,4 ?2,9 ?3,6 ?4,4 ? 5,1 ? 6,6
1 ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Радиусы под ?R, не менее ? 0,10 ? 0,20 ? 0,25? 0,40
головкой ?????????????????????????????????????????????????
?d , не более ?3,1 ?3,6 ?4,7 ?5,7 ? 6,8 ? 9,2
? а ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Ширина шлица n ?Номин. ?0,6 ?0,8 ?1,0 ?1,2 ? 1,6 ? 2,0
?????????????????????????????????????????????????
?Не менее ?0,66?0,86?1,06?1,26? 1,66? 2,06
?????????????????????????????????????????????????
?Не более ?0,80?1,00?1,20?1,51? 1,91? 2,31
??????????????????????????????????????????????????????????????????
Глубина шлица t ?Не менее ?0,9 ?1,0 ?1,6 ?2,1 ? 2,3 ? 3,3
?????????????????????????????????????????????????
?Не более ?1,3 ?1,4 ?2,0 ?2,5 ? 2,7 ? 3,7
??????????????????????????????????????????????????????????????????
Допуск соосности головки ? 0,60 ? 0,72 ? 0,86
относительно стержня (2IT14) ? ? ?
??????????????????????????????????????????????????????????????????
Допуск симметричности шлица ? 0,50 ? 0,60 ? 0,72
относительно стержня в ? ? ?
диаметральном выражении (2IT14) ? ? ?
??????????????????????????????????????????????????????????????????
Номер крестообразного шлица ? 1 ? 2 ? 3
??????????????????????????????????????????????????????????????????
Диаметр крестообразного шлица m,?2,8 ?3,1 ?4,2 ?5,0 ? 6,6 ? 7,7
не более ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Глубина крестообразного шлица, h?1,25?1,60?1,75?2,50? 2,45? 3,65
??????????????????????????????????????????????????????????????????
Глубина вхождения?Не более ?1,4 ?1,7 ?2,0 ?2,8 ? 3,0 ? 4,2
калибра в кресто-?????????????????????????????????????????????????
образный шлиц ?Не менее ?1,1 ?1,4 ?1,5 ?2,3 ? 2,5 ? 3,7
??????????????????????????????????????????????????????????????????
Недовод резьбы, не более ? 0,8 ? 1,0
Примечание. Крестообразный шлиц - по ГОСТ 10753-86.

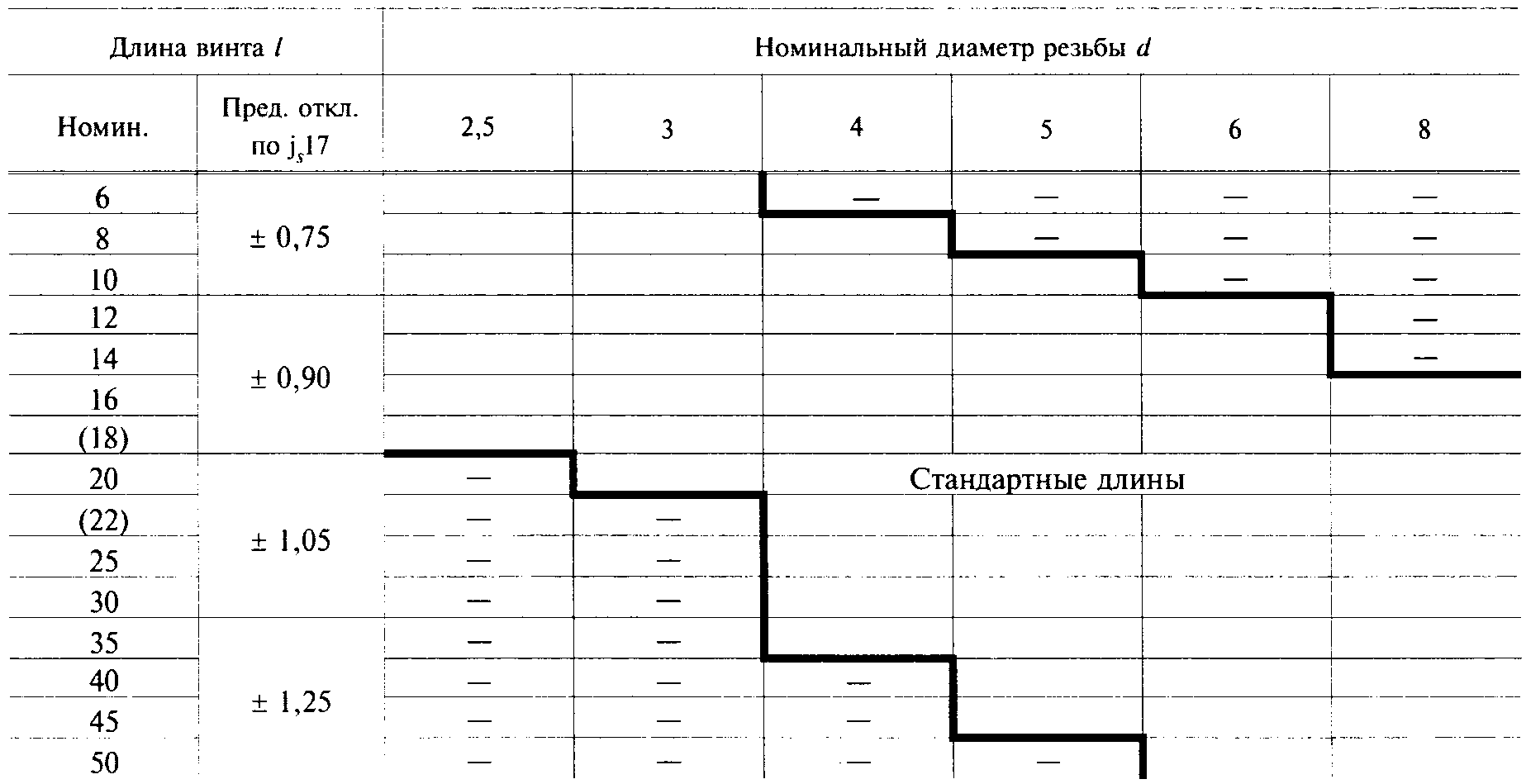

Таблица 2
мм
Примечание. Длины l, заключенные в скобки, применять не рекомендуется.
Примеры условного обозначения:
Винт в исполнении 1, диаметром 5 мм, длиной 30 мм, из материала группы 01, без покрытия, с крупным шагом резьбы
Винт 5 x 30.01 ГОСТ 10621-80
То же, в исполнении 2, диаметром 5 мм, с мелким шагом резьбы, длиной 30 мм, из материала группы 01, с цинковым покрытием толщиной 6 мкм, хроматированным
Винт 2 - 5 x 1,5 x 30.01.016 ГОСТ 10621-80
(Измененная редакция, Изм. N 1).
3. Технические требования, резьба, методы контроля, правила приемки, упаковка и маркировка - по ГОСТ 10618-80.
4. Теоретическая масса винтов указана в Приложении 1.
5. (Исключен, Изм. N 1).
Приложение 1
Справочное
ТЕОРЕТИЧЕСКАЯ МАССА САМОНАРЕЗАЮЩИХ ВИНТОВ
??????????????????????????????????????????????????????????????????
Длина ? Номинальный диаметр резьбы d, мм
винта l,??????????????????????????????????????????????????????????
мм ? 2,5 ? 3 ? 4 ? 5 ? 6 ? 8
??????????????????????????????????????????????????????????
? Масса 1000 шт. стальных винтов с крупным
? шагом резьбы, кг, ~=
??????????????????????????????????????????????????????????????????
6 ? 0,32 ? 0,51 ? - ? - ? - ? -
??????????????????????????????????????????????????????????????????
8 ? 0,37 ? 0,59 ? 1,11 ? - ? - ? -
??????????????????????????????????????????????????????????????????
10 ? 0,42 ? 0,67 ? 1,25 ? 2,21 ? - ? -
??????????????????????????????????????????????????????????????????
12 ? 0,47 ? 0,75 ? 1,39 ? 2,43 ? 3,61 ? -
??????????????????????????????????????????????????????????????????
14 ? 0,52 ? 0,83 ? 1,53 ? 2,67 ? 3,93 ? -
??????????????????????????????????????????????????????????????????
16 ? 0,57 ? 0,91 ? 1,67 ? 2,91 ? 4,25 ? 5,01
??????????????????????????????????????????????????????????????????
18 ? 0,62 ? 0,99 ? 1,81 ? 3,15 ? 4,57 ? 5,58
??????????????????????????????????????????????????????????????????
20 ? - ? 1,07 ? 1,95 ? 3,39 ? 4,89 ? 6,15
??????????????????????????????????????????????????????????????????
22 ? - ? - ? 2,09 ? 3,63 ? 5,21 ? 6,72
??????????????????????????????????????????????????????????????????
25 ? - ? - ? 2,30 ? 4,00 ? 5,69 ? 7,57
??????????????????????????????????????????????????????????????????
30 ? - ? - ? 2,65 ? 4,60 ? 6,49 ? 9,00
??????????????????????????????????????????????????????????????????
35 ? - ? - ? 3,00 ? 5,20 ? 7,29 ? 10,42
??????????????????????????????????????????????????????????????????
40 ? - ? - ? - ? 5,80 ? 8,09 ? 11,84
??????????????????????????????????????????????????????????????????
45 ? - ? - ? - ? 6,40 ? 8,99 ? 13,25
??????????????????????????????????????????????????????????????????
50 ? - ? - ? - ? - ? 9,69 ? 14,68
Приложение 2. (Исключено, Изм. N 1).
