ГОСТ 21941-76*. Патроны для плашек к токарно-револьверным станкам. Конструкция и размеры

Приложение. Конструкция и размеры деталей патронов

Введен в действие

Постановлением Госстандарта СССР

от 18 июня 1976 г. N 1475

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПАТРОНЫ ДЛЯ ПЛАШЕК К ТОКАРНО-РЕВОЛЬВЕРНЫМ СТАНКАМ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Die chucks for turret lathes.

Design and dimensions

ГОСТ 21941-76*

Список изменяющих документов

(в ред. Изменения N 1, утв. Пост. N 4632 от 06.12.1982)

Группа Г27

Постановлением Государственного комитета стандартов Совета Министров СССР от 18 июня 1976 г. N 1475 срок введения установлен с 01.01.1978.

Проверен в 1982 г.

Взамен MH 1022-60.

Переиздание (ноябрь 1989 г.) с Изменением N 1, утвержденным в декабре 1982 г.; Пост. N 4632 от 06.12.1982 (ИУС 3-83).

1. Настоящий стандарт распространяется на патроны для круглых плашек по ГОСТ 9740-71 к токарно-револьверным станкам.

2. (Исключен, Изм. N 1).

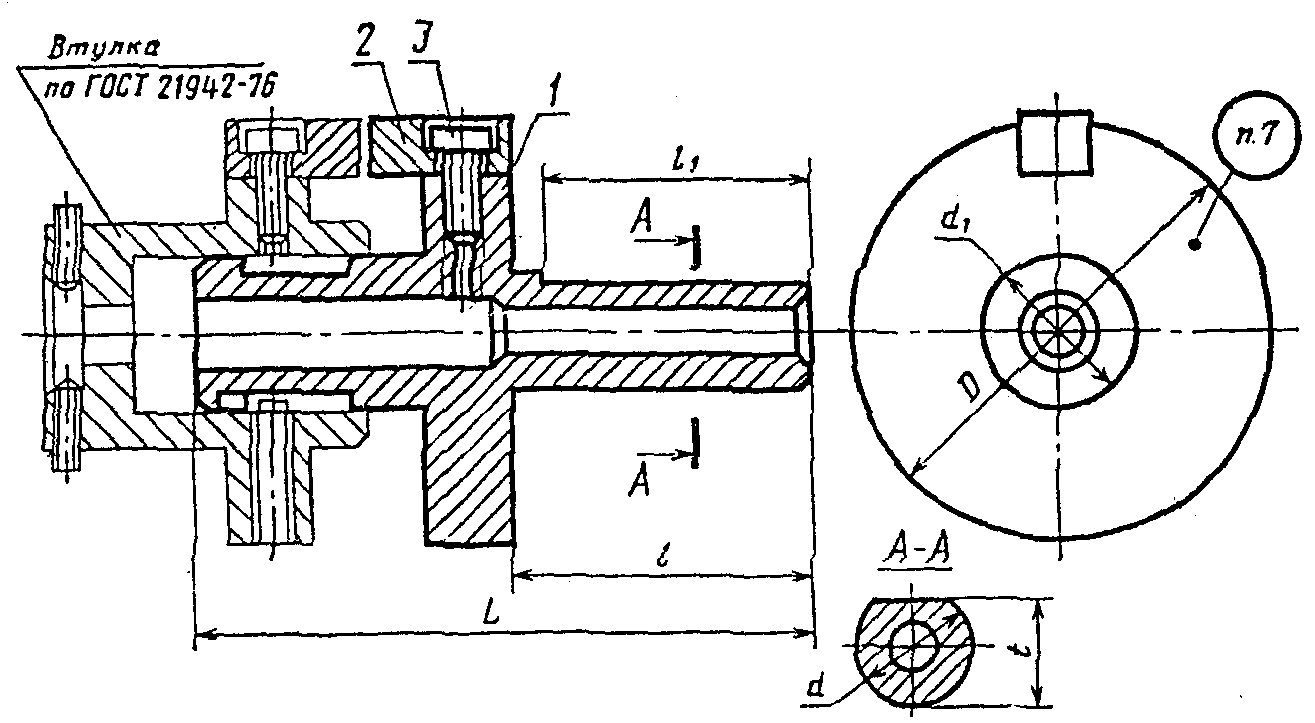

3. Конструкция и размеры патрона должны соответствовать указанным на чертеже и в таблице.

1 - корпус; 2 - сухарь; 3 - винт по ГОСТ 1491-80

мм

?????????????????????????????????????????????????????????????????????

Обозначе-?При- ?Диапа-? Обозначение ?d ?d ? D ? L ?l ?l ? t ?Масса,

ние ?меня- ?зон ? втулки по ?h6? 1? ? ? ? 1? ?кг, не

патронов ?емость?наре- ?ГОСТ 21942-76? ?h8? ? ? ? ? ?более

? ?заемой? ? ? ? ? ? ? ? ?

? ?резьбы? ? ? ? ? ? ? ? ?

?????????????????????????????????????????????????????????????????????

6161-0121? ?От M1 ?6140-0201 - ?18?26?70 ?100?50?44?17,0?0,563

?????????????????до М11? 6140-0207???? ? ? ? ? ????????????

6161-0122? ?включ.? ?20? ? ? ? ? ?19,0?0,587

????????????????? ? ???? ? ? ? ? ????????????

6161-0123? ? ? ?25? ? ? ? ? ?24,0?0,630

???????????????????????????????????????????????????? ? ????????????

6161-0124? ?От М10?6140-0208 - ?30?46?108?110? ? ?29,0?1,636

?????????????????до М26? 6140-0218???? ? ? ? ? ????????????

6161-0125? ?включ.? ?32? ? ? ? ? ?31,0?1,585

????????????????? ? ???? ? ??????????????????????

6161-0126? ? ? ?38? ? ?125?63?55?36,5?1,709

????????????????? ? ???? ? ? ? ? ????????????

6161-0127? ? ? ?40? ? ? ? ? ?38,5?1,615

?????????????????????????????????????????????????????????????????????

6161-0128? ?От М22?6140-0219 - ?45?58?120?150?80?72?43,5?2,405

?????????????????до М36? 6140-0225???? ? ? ? ? ????????????

6161-0129? ?включ.? ?50? ? ? ? ? ?48,5?2,446

????????????????? ? ???? ? ? ? ? ????????????

6161-0131? ? ? ?55? ? ? ? ? ?53,5?2,521

Пример условного обозначения патрона размером d = 18 мм:

Патрон 6161-0121 ГОСТ 21941-76

(Измененная редакция, Изм. N 1).

4. Конструкция и размеры деталей патронов указаны в рекомендуемом Приложении.

5. Допуск радиального биения поверхности

относительно оси поверхности d - по 6-й степени точности ГОСТ 24643-81.

(Измененная редакция, Изм. N 1).

6. Остальные технические требования - по ГОСТ 17166-71.

7. Маркировать: обозначение патрона и товарный знак предприятия-изготовителя.

Приложение

Рекомендуемое

КОНСТРУКЦИЯ И РАЗМЕРЫ ДЕТАЛЕЙ ПАТРОНОВ

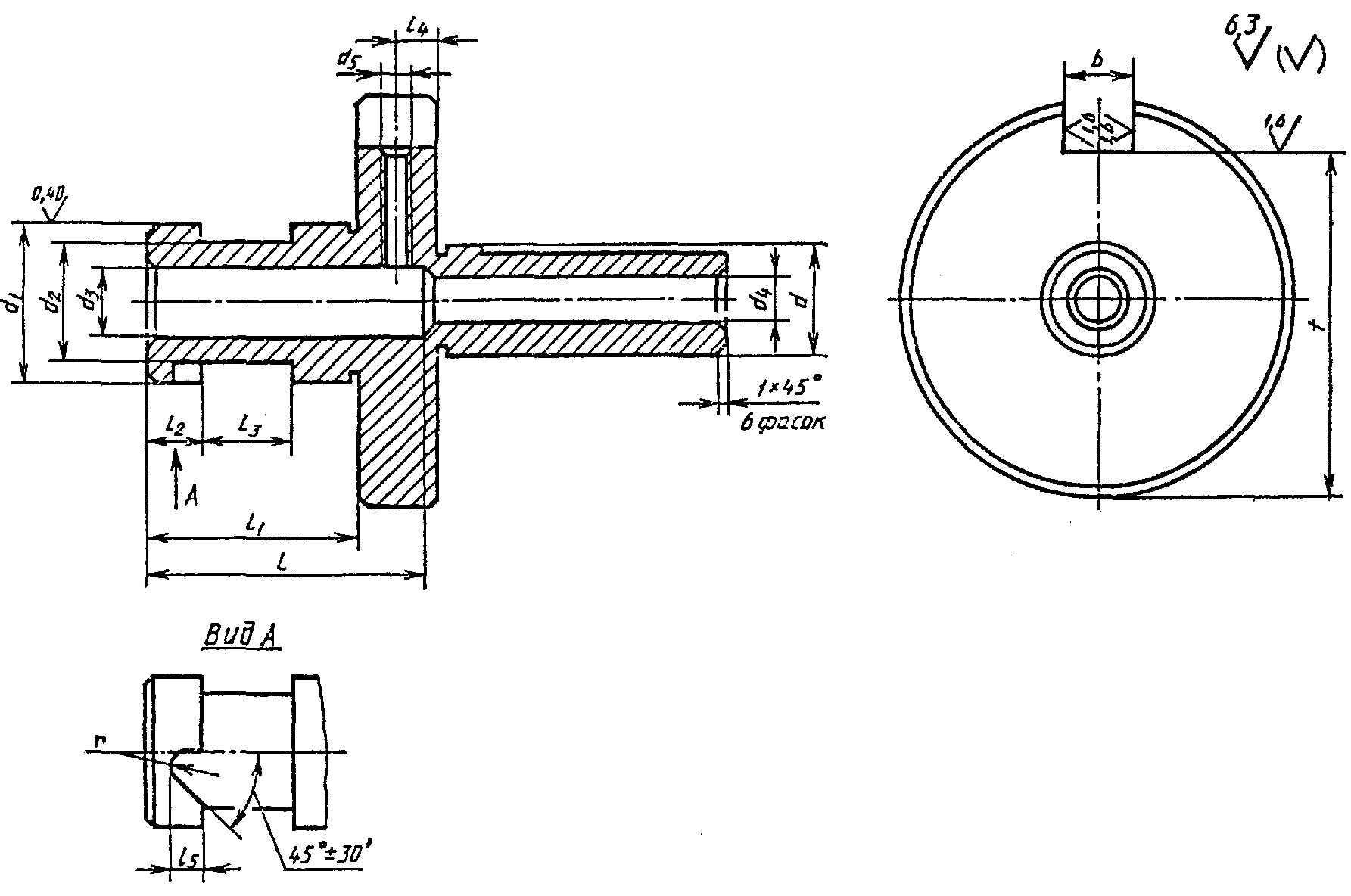

1. Конструкция и размеры корпуса (поз. 1) должны соответствовать указанным на черт. 1 и в табл. 1.

Черт. 1

Таблица 1

мм

??????????????????????????????????????????????????????????????????

Обозначе- ?d ?b ?d ?d ?d ?d ?d ?l ?l ?l ?l ?l ?l ? r ? t ?Масса,

ние ? ?H9? 1? 2? 3? 4? 5? ? 1? 2? 3? 4? 5? ?-0,3 ?кг, не

патрона ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?более

??????????????????????????????????????????????????????????????????

6161-0121 ?18?12?26?20?12?8 ?M5?48?37?8 ?17?7 ?5 ?2,5? 61 ?0,547

?????????????? ? ? ? ? ? ? ? ? ? ? ? ? ? ???????

6161-0122 ?20? ? ? ? ? ? ? ? ? ? ? ? ? ? ?0,571

?????????????? ? ? ? ???? ???? ? ? ? ? ? ? ???????

6161-0123 ?25? ? ? ? ?- ? ?- ? ? ? ? ? ? ? ?0,614

??????????????????????????????????????????????????????????????????

6161-0124 ?30?16?46?38?22?16?М6?58?45?13?18?8 ?8 ?3,0? 98 ?1,604

?????????????? ? ? ? ???? ???? ? ? ? ? ? ? ???????

6161-0125 ?32? ? ? ? ?- ? ?- ? ? ? ? ? ? ? ?1,553

?????????????? ? ? ??????? ?????????? ? ? ? ? ???????

6161-0126 ?38? ? ? ?28?20? ?60?47?15? ? ? ? ? ?1,677

?????????????? ? ? ? ???? ???? ? ? ? ? ? ? ???????

6161-0127 ?40? ? ? ? ?- ? ?- ? ? ? ? ? ? ? ?1,583

?????????????????????????????????????? ??????? ? ?????????????

6161-0128 ?45?18?58?50?40?30?M8?65?53? ?21?10? ? ? 109 ?2,354

?????????????? ? ? ? ? ? ? ? ? ? ? ? ? ? ???????

6161-0129 ?50? ? ? ? ? ? ? ? ? ? ? ? ? ? ?2,395

?????????????? ? ? ? ???? ???? ? ? ? ? ? ? ???????

6161-0131 ?55? ? ? ? ?- ? ?- ? ? ? ? ? ? ? ?2,471

1.1. Материал - сталь марки 40Х по ГОСТ 4543-71 или сталь марки 45 по ГОСТ 1050-74 <*>.

--------------------------------

<*> С 01.01.1991 ГОСТ 1050-88.

ИС NORMPROD: примечание.

Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.

ИС NORMPROD: примечание.

Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.

1.2. Резьба - по ГОСТ 24705-81. Поле допуска резьбы - 7Н по ГОСТ 16093-81.

1.3. Фаска под резьбу - по ГОСТ 10549-80.

1.4. Канавки для выхода шлифовального круга - по ГОСТ 8820-69.

1.5. Неуказанные предельные отклонения размеров: H14, h14,

1.6. Покрытие - Хим. Окс. прм. - по ГОСТ 9.306-85.

2. Конструкция и размеры сухаря (поз. 2) должны соответствовать указанным на черт. 2 и в табл. 2.

Черт. 2

Таблица 2

Размеры в мм

??????????????????????????????????????????????????????????????????

Обозначение патронов ? В ? H ? L ? l ?l ?альфа? Масса, кг,

?h8 ? ? ? ? 1 ?+30' ? не более

??????????????????????????????????????????????????????????????????

6161-0121 - 6161-0123 ?12 ? 9 ?22 ? 7 ?10 ? 9° ? 0,013

??????????????????????????????????????????????????????????????????

6161-0124 - 6161-0127 ?16 ? 10 ?25 ? 8 ?11 ? 8° ? 0,025

???????????????????????????????????????????????? ?????????????

6161-0128 - 6161-0131 ?18 ? 11 ?30 ? 10 ?12 ? ? 0,038

2.1. Материал - сталь марки 40Х по ГОСТ 4543-71.

2.2. Твердость - 46,5 ... 51,5 HRC

2.3. Сквозные отверстия под винты - по ГОСТ 11284-75.

2.4. Опорные поверхности под винты - по ГОСТ 12876-67.

2.5. Неуказанные предельные отклонения размеров: H14, h14, +/-

2.6. Покрытие - Хим. Окс. прм. - по ГОСТ 9.306-85.

(Измененная редакция, Изм. N 1).
