"ГОСТ 4666-2015. Межгосударственный стандарт. Арматура трубопроводная. Требования к маркировке"
(введен в действие Приказом Росстандарта от 31.05.2016 N 450-ст)
(ред. от 07.04.2021)

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Закрытым акционерным обществом "Научно-производственная фирма "Центральное конструкторское бюро арматуростроения" (ЗАО "НПФ "ЦКБА")

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 259 "Трубопроводная арматура и сильфоны"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 ноября 2015 г. N 82-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 31 мая 2016 г. N 450-ст межгосударственный стандарт ГОСТ 4666-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2017 г.

5 Настоящий стандарт подготовлен с учетом основных нормативных положений международного стандарта ISO 5209:1977 "Арматура промышленная общего назначения. Маркировка" ("General purpose industrial valves - Marking", NEQ)

6 Стандарт подготовлен на основе применения ГОСТ Р 52760-2007

7 ВЗАМЕН ГОСТ 4666-75

Настоящий стандарт распространяется на трубопроводную арматуру (далее - арматура) и приводные устройства к ней (далее - приводы) и устанавливает требования к содержанию, расположению, конструктивным элементам и способам выполнения маркировки.

Настоящий стандарт распространяется на маркировку арматуры и приводов в сборе и не распространяется на маркировку их узлов и деталей.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2.310-68 Единая система конструкторской документации. Нанесение на чертежах обозначений покрытий, термической и других видов обработки

ГОСТ 2.314-68 Единая система конструкторской документации. Указания на чертежах о маркировании и клеймении изделий

ГОСТ 26.008-85 Шрифты для надписей, наносимых методом гравирования. Исполнительные размеры

ГОСТ 2171-90 Детали, изделия, полуфабрикаты и заготовки из цветных металлов и сплавов. Обозначение марки

ГОСТ 2930-62 Приборы измерительные. Шрифты и знаки

ГОСТ 5632-2014 Нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 07.04.2021 N 192-ст)

ГОСТ 14254-2015 (IEC 60529:2013) Степени защиты, обеспечиваемые оболочками (Код IP)

(ссылка введена Изменением N 1, введенным в действие Приказом Росстандарта от 07.04.2021 N 192-ст)

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 24856-2014 Арматура трубопроводная. Термины и определения

ГОСТ 26349-84 Соединения трубопроводов и арматура. Давления номинальные. Ряды

ГОСТ 28338-89 (ИСО 6708-80) Соединения трубопроводов и арматура. Номинальные диаметры. Ряды

ГОСТ 31441.1-2011 (EN 13463-1:2001) Оборудование неэлектрическое, предназначенное для применения в потенциально взрывоопасных средах. Часть 1. Общие требования

ГОСТ 31441.5-2011 (EN 13463-5:2003) Оборудование неэлектрическое, предназначенное для применения в потенциально взрывоопасных средах. Часть 5. Защита конструкционной безопасностью "c"

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 07.04.2021 N 192-ст)

ГОСТ 31901-2013 Арматура трубопроводная для атомных станций. Общие технические условия

ГОСТ 33259-2015 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Конструкция, размеры и общие технические требования

ГОСТ 33852-2016 Арматура трубопроводная. Задвижки шиберные для магистральных нефтепроводов. Общие технические условия

(ссылка введена Изменением N 1, введенным в действие Приказом Росстандарта от 07.04.2021 N 192-ст)

ГОСТ 34029-2016 Арматура трубопроводная. Арматура обратная для магистральных нефтепроводов и нефтепродуктопроводов. Общие технические условия

(ссылка введена Изменением N 1, введенным в действие Приказом Росстандарта от 07.04.2021 N 192-ст)

ГОСТ 34287-2017 Арматура трубопроводная. Приводы вращательного действия. Присоединительные размеры

(ссылка введена Изменением N 1, введенным в действие Приказом Росстандарта от 07.04.2021 N 192-ст)

ГОСТ 34610-2019 Арматура трубопроводная. Электроприводы. Общие технические условия

(ссылка введена Изменением N 1, введенным в действие Приказом Росстандарта от 07.04.2021 N 192-ст)

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3.1 В настоящем стандарте применены термины по ГОСТ 24856.

3.2 В настоящем стандарте применены следующие сокращения:

АС - атомная станция;

ЗИП - запасные части, инструменты и принадлежности;

ЗЭл - запирающий элемент;

КД - конструкторская документация;

РЭ - руководство по эксплуатации;

РЭл - регулирующий элемент;

ТУ - технические условия;

НД - нормативная документация;

ЭД - эксплуатационная документация.

4.1.1 Знаки маркировки имеют следующие статусы:

- обязательный - для всех видов и типов арматуры и приводов;

- дополнительный - для отдельных видов и типов арматуры и приводов, применяемый по усмотрению изготовителя, по требованию заказчика в соответствии с договором или по требованию НД;

- специальный - в соответствии с требованиями технических регламентов, директив или НД по безопасности.

4.1.2 Перечень знаков маркировки и параметров арматуры, характеризуемых этими знаками, приведен в таблице 1.

4.1.3 Для знака маркировки 24 в таблице 1 приведен пример маркировки взрывобезопасности по ГОСТ 31441.1 для оборудования группы II, с уровнем взрывозащиты "Gc" (для применения в местах, в которых маловероятно возникновение взрывоопасной среды, создаваемой смесями воздуха и газов, паров, туманов), с видом взрывозащиты "c" (конструкционная безопасность) по ГОСТ 31441.5, для подгруппы газа "IIA" (типовой газ - пропан), температурного класса "T4".

Для арматуры, работающей во взрывоопасных средах, знак "" и маркировка взрывобезопасности являются обязательными при распространении на эту арматуру требований соответствующего технического регламента.

4.1.4 Дополнительные знаки маркировки, приведенные в таблице 1, являются обязательными, если это определено в стандартах на отдельные виды арматуры, в КД или в договорах на поставку.

4.1.5 Перечень знаков маркировки должен быть приведен в КД на конкретные изделия, при этом допускается:

- отдельные знаки маркировки (например, материал корпуса, обозначение футеровки, обозначение прокладки и др.) приводить в сокращенном виде или специальными знаками, принятыми изготовителем, с обязательным пояснением в ЭД;

- материал сталей и сплавов маркировать условным обозначением марки, приведенным в стандартах (например, ГОСТ 5632), или кратким обозначением, принятым изготовителем, с указанием этого обозначения в КД и ТУ и с обязательным пояснением этого обозначения в ЭД;

- материал корпуса из цветных материалов и сплавов маркировать кратким обозначением марки, приведенным в ГОСТ 2171, например:

а) бронза БрАЖН10-4-4, краткое обозначение - БАЖН;

б) латунь ЛС59-1, краткое обозначение - ЛС;

в) титан ВТ1-0, краткое обозначение - Т10;

- исключать из состава маркировки изделий, предназначенных для экспорта, знаки, не стандартизованные в странах-импортерах;

- по требованию заказчика или по усмотрению изготовителя вводить в состав маркировки дополнительные знаки, не предусмотренные таблицей 1, при условии, что будет исключена возможность спутать эти знаки со знаками, приведенными в таблице 1.

Примеры обязательных и дополнительных знаков маркировки для отдельных отраслей промышленности приведены в приложении В.

4.1.6 Все знаки маркировки должны быть повторены и пояснены в ЭД на арматуру.

4.1.7 Маркировка ответных фланцев арматуры - в соответствии с ГОСТ 33259.

4.2.1 Маркировку наносят на корпус арматуры. Часть маркировки наносят на лицевую сторону, часть - на обратную сторону корпуса. Лицевой считают правую сторону корпуса арматуры при направлении взгляда по направлению потока среды. Если направление рабочей среды не регламентировано, лицевую и обратную стороны корпуса арматуры назначают в КД.

Маркировку на корпусе допускается дублировать и дополнять маркировкой на табличке, надежно прикрепляемой к корпусу. Таблички и средства их крепления изготавливают из материалов, устойчивых к атмосферной коррозии и способных выдерживать рабочую температуру арматуры. Требования к изготовлению и креплению табличек приводят в КД на изделие.

На арматуре подземного исполнения маркировку наносят на табличку, которую размещают на надземной частью арматуры (колонны).

Примеры табличек с маркировкой приведены в приложении Г.

4.2.2 Маркировку рекомендуется наносить:

- знаки 1, 2, 3, 5, 7, 9 - на лицевой стороне корпуса;

- знак 6 - на фланце корпуса, который уплотняется данной прокладкой;

- знак 8 - на присоединительных патрубках (при наличии места для маркировки) или на прилегающих к патрубкам поверхностях корпуса;

- остальные знаки - на обратной стороне корпуса.

4.2.3 Допускается:

- наносить все знаки маркировки на одной стороне корпуса;

- наносить часть маркировки на фланцах или присоединительных патрубках;

- знак 16 наносить на лицевой или обратной стороне, или на любом фланце корпуса, и/или на табличке;

- знаки 4, 8, 10 - 22 наносить на фланце соединения "корпус - крышка" или на магистральном фланце (для присоединения к трубопроводу или оборудованию).

4.2.4 Для арматуры DN <= 50 на номинальное давление PN <= 16 допускается:

- обязательные знаки маркировки, кроме знаков 1, 2 (или 7 и 9), 3, 4 и 5, выполнять на табличке или на бирке;

- обязательные знаки маркировки 18 и 19 указывать на табличке или на бирке, в ЭД (ПС и РЭ), в том числе на партию выпускаемой однотипной продукции с указанием количества изделий, входящих в данную партию;

- необязательные знаки маркировки наносить на бирке или на табличке. Требования к изготовлению бирки и ее креплению на арматуре приводят в КД на изделие.

(п. 4.2.4 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 07.04.2021 N 192-ст)

4.2.5 Маркировку направления открытия или закрытия (знак 25) в ручной арматуре наносят на маховике или рукоятке арматуры, редуктора или ручного дублера.

Знак 26 (положение ЗЭл или РЭл наносят на указателе положения в приводе или элементах арматуры (корпус, бугель, стойка и др.).

Для арматуры с возвратно-поступательным движением штока риски указателя положения наносят на шток (или стрелка-указатель может крепиться к штоку). Буквы "О" и "З" наносят на неподвижные детали арматуры, например на стойку или бугель. Возможны другие конструкции указателей положения ЗЭл (РЭл).

Краны и дисковые затворы снабжают также указателем направления проходного отверстия ЗЭл крана (положения диска), который наносят на верхний торец шпинделя, непосредственно связанного с запирающим элементом (пробкой крана или диском дискового затвора).

Примеры маркировки знаками 25 и 26 приведены в приложении А.

4.2.6 Рекомендуемые расположения знаков маркировки на корпусе арматуры приведены в приложении Г.

4.3.1 Маркировку знаками осуществляют литьем, ударным способом, гравированием или любым другим способом, обеспечивающим четкое и ясное их изображение в течение всего срока службы. Нанесение обязательных и специальных знаков маркировки краской не допускается. Краской допускается маркировка отдельных дополнительных знаков маркировки только по согласованию с заказчиком.

4.3.2 При выполнении маркировки:

- шрифт не должен иметь наклона;

- размеры шрифта и стрелок при выполнении маркировки литьем - в соответствии с приложением Д;

- неуказанные размеры шрифта - по ГОСТ 2930.

- при выполнении маркировки гравированием шрифт выполняют по ГОСТ 26.008.

Размеры знаков маркировки, не приведенные в ГОСТ 26.008, а также взаимное расположение всех знаков указывают в КД на изделие.

4.3.3 При выполнении маркировки способами, отличными от литья и гравирования, шрифт должен соответствовать ГОСТ 2930, а стрелка и взаимное расположение знаков маркировки - КД на изделие.

4.3.4 Требования к нанесению маркировки приводят на чертеже детали (сборочной единицы), на которой предусмотрено ее размещение, или на сборочном чертеже изделия.

4.3.5 Размеры знаков должны гарантировать четкость элементов и их различимость невооруженным глазом.

4.3.6 Указания о маркировке приводят в соответствии с ГОСТ 2.314. При этом ссылки на стандарты и другие нормативные документы допускаются только в том случае, если ссылочные документы полностью определяют требования к маркировке. В противном случае все необходимые данные приводят в КД.

4.3.7 Размеры знака 16 определяет изготовитель (поставщик), получивший право на его применение. Базовый размер знака 16 - не менее 5 мм.

4.3.8 Изображение знака 24 представляет собой сочетание двух стилизованных букв латинского алфавита "E" и "x", высота буквы "x" составляет 5/9 высоты буквы "E", вписанных в прямоугольник на светлом или на контрастном фоне, с соотношением высоты к ширине 11:8. Размеры знака 24 определяет изготовитель. Базовый размер высоты прямоугольника - не менее 10 мм.

После знака "Ex" указывают маркировку в соответствии с ГОСТ 31441.1.

4.3.9 После изготовления, маркирования и испытаний на арматуру наносят отличительную окраску цветом, приведенным в приложении Е, или в соответствии с договором. При этом места маркировки не должны быть залиты краской.

Маркировка должна остаться ясно различимой после всех видов покрытий и окрашивания изготовителем и в местах эксплуатации арматуры.

5.1 Статус знаков маркировки - в соответствии с 4.1.1.

5.2 Перечень знаков маркировки и параметров приводов, характеризуемых этими знаками, приведен в таблице 2.

5.3 Содержание, расположение, способы выполнения и конструктивные элементы маркировки приводов к арматуре указывают в КД на приводы. Требования к табличкам - по 4.2.1. Пример маркировки электропривода на табличке - см. приложение Г.

5.4 В состав маркировки приводов по усмотрению разработчика и изготовителя или по договору допускается вводить знаки, не предусмотренные таблицей 2. Место и состав маркировки электроприводов - в соответствии с ГОСТ 34610 и ТУ на электропривод.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 07.04.2021 N 192-ст)

5.5 Комбинированные приводы маркируют знаками маркировки составляющих видов приводов.

А.1 Примеры маркировки арматуры обязательными знаками 1, 2, 5, 7, 9 приведены в таблице А.1.

А.2 Пример маркировки знаком 25 приведен в таблице А.2.

А.3 Пример маркировки знаком 26 приведен в таблице А.3.

Б.1 Примеры условных обозначений материала наиболее часто встречающихся прокладок для маркировки арматуры дополнительным знаком 6 приведены в таблице Б.1.

Б.2 При применении в конструкции арматуры других прокладок маркировать кратким обозначением марки прокладки, принятым у изготовителя, с указанием этого обозначения в КД и ТУ и с обязательной расшифровкой этого обозначения в ЭД (РЭ и/или ПС).

В.1 Для арматуры АС:

- 1, 2 и 3-го классов безопасности наносят знаки:

а) P - расчетное давление (знак 9) вместо PN (знак 2);

б) T (или t) - расчетная температура (знак 7);

в) класс арматуры (классификационное обозначение) (знак 32);

г) другие знаки маркировки в соответствии с ГОСТ 31901 и [1];

- 4-го класса безопасности каждое изделие, кроме маркировки по таблице 1, должно иметь на лицевой стороне над маркировкой DN (знак 1) и PN (знак 2, или P_р и T - знаки 7 и 9) дополнительную маркировку "АС", а также другие знаки маркировки в соответствии с ГОСТ 31901.

В.2 Арматуру для газовой промышленности - в соответствии с нормативными документами <1> государств, проголосовавших за принятие настоящего стандарта.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 07.04.2021 N 192-ст)

--------------------------------

<1> В Российской Федерации действует ГОСТ Р 56001-2014 "Арматура трубопроводная для объектов газовой промышленности. Общие технические условия".

(сноска введена Изменением N 1, введенным в действие Приказом Росстандарта от 07.04.2021 N 192-ст)

В.3 Арматуру для нефтяной промышленности в соответствии с ГОСТ 33852 и ГОСТ 34029 маркируют дополнительными знаками:

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 07.04.2021 N 192-ст)

- фактическое значение эквивалента углерода [C]_э материала патрубков (или переходных колец, катушек) - на внутренней поверхности патрубков корпуса (или переходных колец, катушек) на расстоянии от 30 до 50 мм от торца по внутреннему диаметру несмываемой краской или другим способом, обеспечивающим сохранность маркировки (знак 35);

- максимальный перепад давления при открытии (в барах без указания размерности и в скобках - в МПа с указанием размерности) (знак 29);

- класс герметичности затвора (знак 32);

- масса (знак 31).

Г.1 Пример расположения маркировки на корпусе запорной арматуры приведен на рисунке Г.1.

Примечание - Здесь и далее: около знака в скобках указаны номера знаков по таблице 1.

Г.2 Пример расположения маркировки на корпусе предохранительного клапана для поставки на экспорт для АС, 2-й класс безопасности, приведен на рисунке Г.2.

Г.3 Пример расположения маркировки на корпусе углового регулирующего клапана для поставки на экспорт для АС, 3-й класс безопасности, приведен на рисунке Г.3.

Г.4 Пример расположения маркировки только обязательными знаками на корпусе обратного клапана приведен на рисунке Г.4.

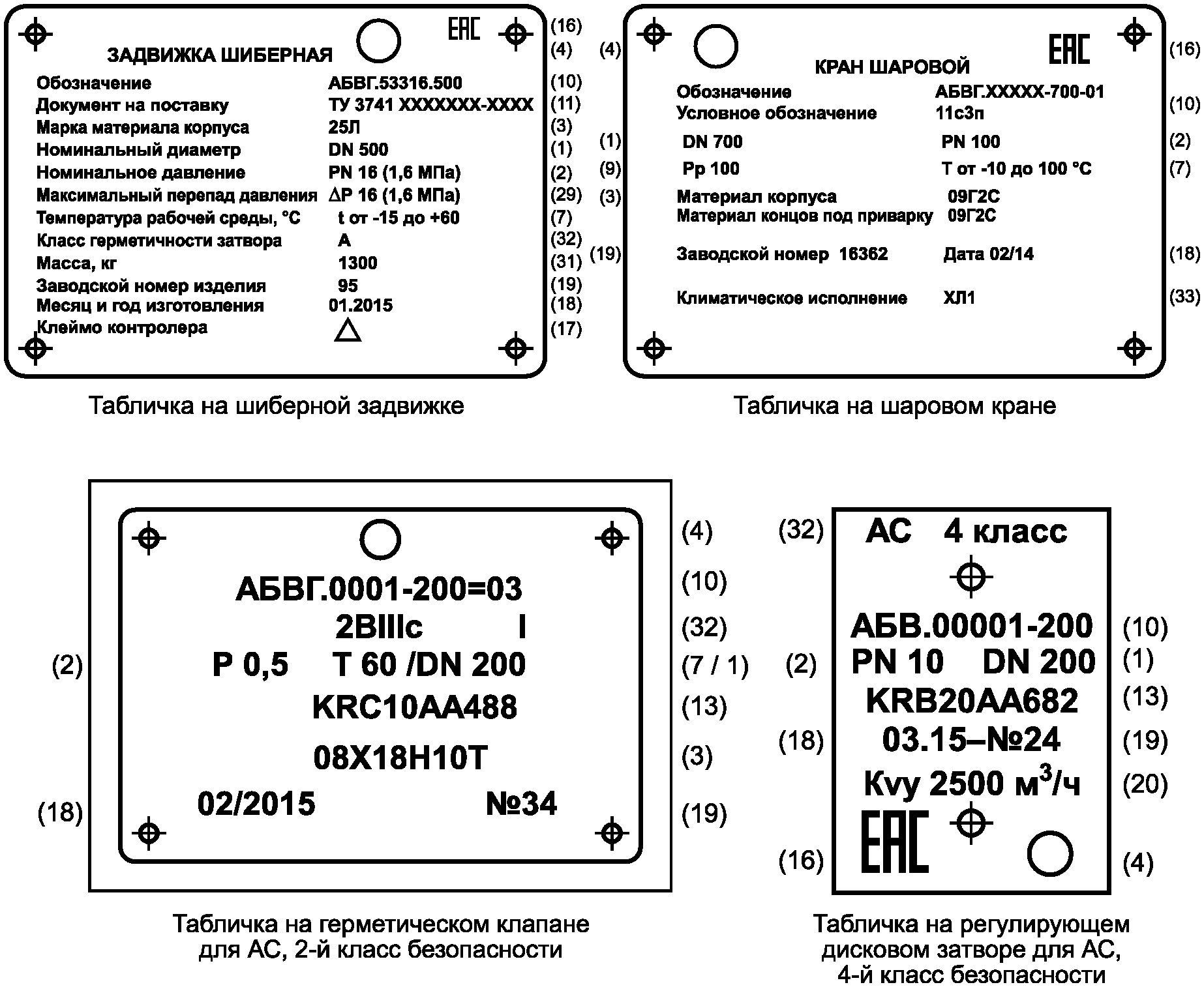

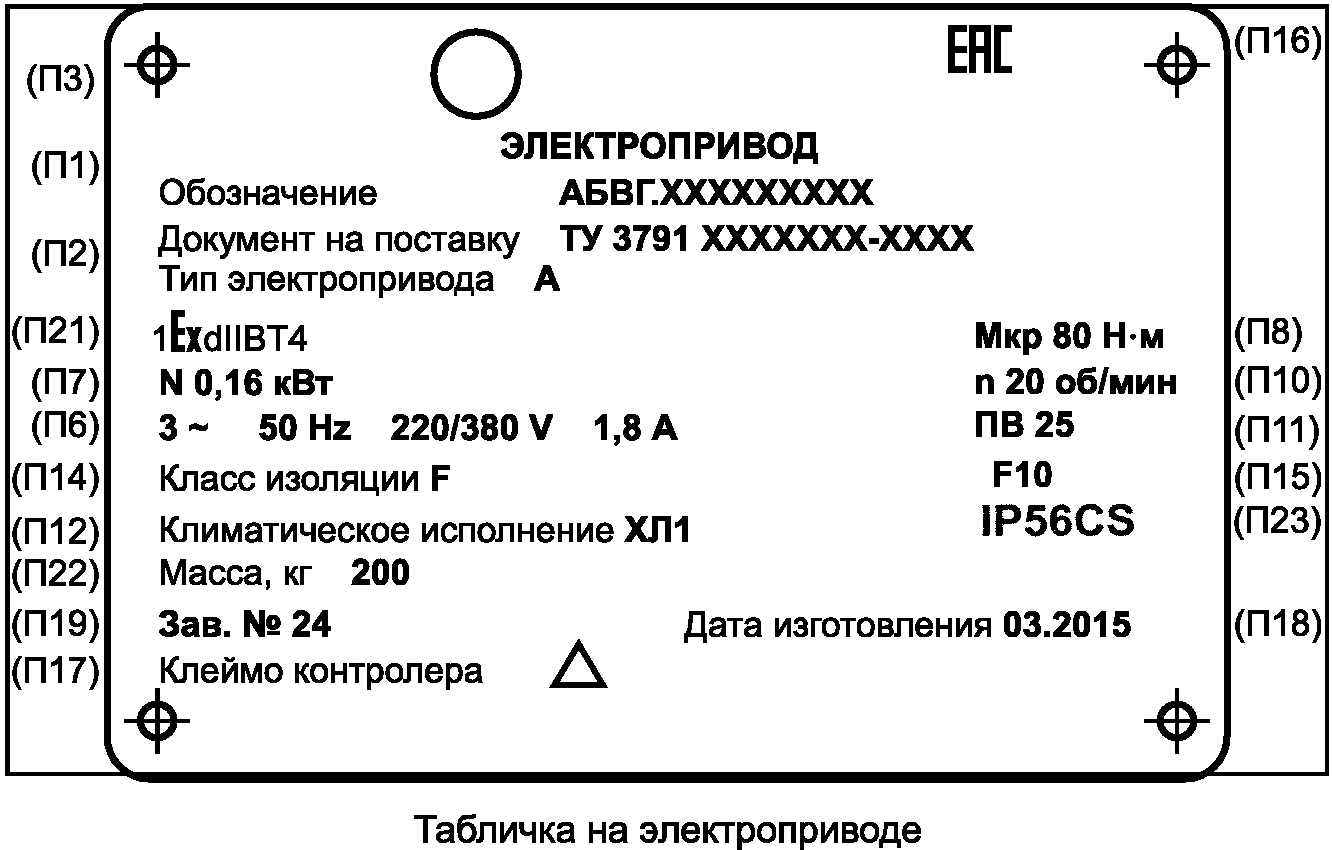

Г.5 Примеры расположения маркировки на табличке приведены на рисунке Г.5

Е.1 Наружные поверхности чугунной и стальной общепромышленной арматуры рекомендуется окрашивать в отличительный цвет в соответствии с таблицей Е.1.

Е.2 Вид покрытия, образующего отличительную окраску, указывают в соответствии с ГОСТ 2.310 в КД на изделие.

Е.3 Допускается:

- не наносить отличительную окраску на арматуру из материала группы IV по таблице Е.1, а также на арматуру, имеющую на наружной поверхности защитные и/или защитно-декоративные покрытия;

- применять фосфатирование в качестве отличительной окраски арматуры группы I по таблице Е.1;

- по согласованию с заказчиком, или по его требованию, изменять цвет отличительной окраски, а также не выполнять отличительную окраску вообще или ограничиваться грунтовкой;

- не наносить отличительную окраску на комплектующие изделия (приводы, редукторы и т.п.), установленные на арматуру.

Е.4 Отличительная окраска арматуры для газовой промышленности - в соответствии с нормативными документами <1> государств, проголосовавших за принятие настоящего стандарта.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 07.04.2021 N 192-ст)

--------------------------------

<1> В Российской Федерации действует ГОСТ Р 56001-2014 "Арматура трубопроводная для объектов газовой промышленности. Общие технические условия".

(сноска введена Изменением N 1, введенным в действие Приказом Росстандарта от 07.04.2021 N 192-ст)

Е.5 В соответствии с ГОСТ 33852 и ГОСТ 34029 для нефтяной промышленности, в зависимости от вида климатического исполнения все наружные поверхности арматуры окрашивают в отличительный цвет в соответствии с таблицей Е.2.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 07.04.2021 N 192-ст)
