ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ РЕБРИСТЫЕ
ВЫСОТОЙ 300 мм ДЛЯ ЗДАНИЙ И СООРУЖЕНИЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Reinforced concrete ribbed floor slabs of 300 mm depth
for buildings and structures. Specifications
ГОСТ 21506-87
Группа Ж33
ОКП 58 4200
Дата введения
1 января 1988 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР;
Исполнители: А.А. Музыко (руководитель темы); Э.Н. Кодыш, канд. техн. наук; И.Б. Баранова; В.И. Пименова; Г.И. Бердичевский, д-р техн.наук; А.Е. Кузьмичев, канд. техн. наук; В.И. Деньщиков; В.П. Ковтунов, канд. техн. наук; В.И. Чернобаев, канд. техн. наук.
2. Утвержден и введен в действие Постановлением Государственного строительного комитета СССР от 11.05.1987 N 91.
3. Взамен ГОСТ 21506-76 (в части плит высотой 300 мм).
4. Ссылочные нормативно-технические документы
??????????????????????????????????????????????????????????????????
Обозначение НТД, ? Номер пункта, подпункта
на который дана ссылка ?
??????????????????????????????????????????????????????????????????
ГОСТ 5781-82 ? 1.3.10
ГОСТ 6727-80 ? 1.3.10
ИС NORMPROD: примечание.
Взамен ГОСТ 8829-85 Постановлением Госстроя РФ от 17.07.1997
N 18-39 с 1 января 1998 года введен в действие ГОСТ 8829-94.
ГОСТ 8829-85 ? 3.1
ИС NORMPROD: примечание.
В официальном тексте документа, видимо, допущена опечатка:
имеется в виду ГОСТ 10060-87, а не ГОСТ 10060-86.
Взамен ГОСТ 10060-87 Постановлением Минстроя России от
05.03.1996 N 18-17 с 1 сентября 1996 года введены в действие
ГОСТ 10060.0-95, ГОСТ 10060.1-95, ГОСТ 10060.2-95,
ГОСТ 10060.3-95, ГОСТ 10060.4-95.
ГОСТ 10060-86 ? 3.3
ГОСТ 10180-78 ? 3.2
ИС NORMPROD: примечание.
Взамен ГОСТ 10181.0-81 и ГОСТ 10181.3-81 Постановлением
Госстроя РФ от 14.12.2000 N 127 с 1 июля 2001 года введен
в действие ГОСТ 10181-2000.
ГОСТ 10181.0-81 ? 3.5
ГОСТ 10181.3-81 ? 3.5
ИС NORMPROD: примечание.
Взамен ГОСТ 10884-81 Постановлением Госстандарта РФ от
13.04.1995 N 214 с 1 января 1996 года введен в действие
ГОСТ 10884-94.
ГОСТ 10884-81 ? 1.3.10
ГОСТ 10922-75 ? 3.7
ГОСТ 12730.0-78 ? 3.4; 3.6
ГОСТ 12730.1-78 ? 3.6
ГОСТ 12730.5-84 ? 3.4
ГОСТ 13015-75 ? 3.9
ИС NORMPROD: примечание.
В официальном тексте документа, видимо, допущена опечатка:
имеется в виду пункт 1.3.12, а не пункт 1.3.16.
ГОСТ 13015.0-83 ? 1.3.2; 1.3.5; 1.3.16
ГОСТ 13015.1-81 ? 2.1
ГОСТ 13015.2-81 ? 1.4.1
ГОСТ 13015.3-81 ? 2.4
ГОСТ 13015.4-84 ? 4.1
ИС NORMPROD: примечание.
Взамен ГОСТ 17624-78 Постановлением Госстроя СССР от
26.12.1986 N 67 с 1 января 1988 года введен в действие
ГОСТ 17624-87.
ГОСТ 17624-78 ? 3.2
ГОСТ 17625-83 ? 3.10
ГОСТ 18105-86 ? 3.2
ГОСТ 22362-77 ? 3.8
ГОСТ 22690.0-77 ? 3.2
ГОСТ 22690.1-77 ? 3.2
ГОСТ 22690.2-77 ? 3.2
ГОСТ 22690.3-77 ? 3.2
ГОСТ 22690.4-77 ? 3.2
ГОСТ 22904-78 ? 3.10
ГОСТ 23009-78 ? 1.3.3
ГОСТ 23858-79 ? 3.7
ИС NORMPROD: примечание.
Взамен ГОСТ 25820-83 Постановлением Госстроя РФ от 04.06.2001
N 57 введен в действие с 1 сентября 2001 года ГОСТ 25820-2000.
ГОСТ 25820-83 ? 1.3.3; 1.3.8
ИС NORMPROD: примечание.
Взамен ГОСТ 26633-85 Постановлением Госстроя СССР от
16.05.1991 N 21 с 1 января 1992 года введен в действие
ГОСТ 26633-91.
ГОСТ 26633-85 ? 1.3.3
СНиП 2.01.01-82 ? Вводная часть
СНиП 2.03.01-84 ? Вводная часть
СНиП 2.03.04-84 ? Вводная часть
СНиП 2.03.11-85 ? 1.3.6
Настоящий стандарт распространяется на железобетонные предварительно напряженные ребристые плиты высотой 300 мм, изготовляемые из тяжелого или легкого бетона и предназначенные для перекрытий многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий и сооружений различного назначения с шагом несущих конструкций 6 м.
Плиты применяют:
для отапливаемых и неотапливаемых зданий, сооружений и на открытом воздухе при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 40 °С включ.;
в условиях систематического воздействия технологических температур до 50 °С включ.;
при неагрессивной, слабо- и среднеагрессивной степенях воздействия газообразной среды на железобетонные конструкции;
для зданий и сооружений, возводимых в несейсмических и сейсмических районах (при расчетной сейсмичности до 9 баллов включ.).
Допускается применять плиты в неотапливаемых зданиях и сооружениях и на открытом воздухе при расчетной температуре наружного воздуха ниже минус 40 °С, а также в условиях систематического воздействия технологических температур выше 50 °С при соблюдении дополнительных требований, установленных проектной документацией конкретного здания или сооружения (согласно требованиям СНиП 2.03.01-84 и СНиП 2.03.04-84) и указанных в заказе на изготовление плит.
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Плиты следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной в установленном порядке, по рабочим чертежам серии 1.042.1-4.
1.2. Основные параметры и размеры
1.2.1. Форма и основные размеры плит должны соответствовать указанным на черт. 1 - 3 и в табл. 1.

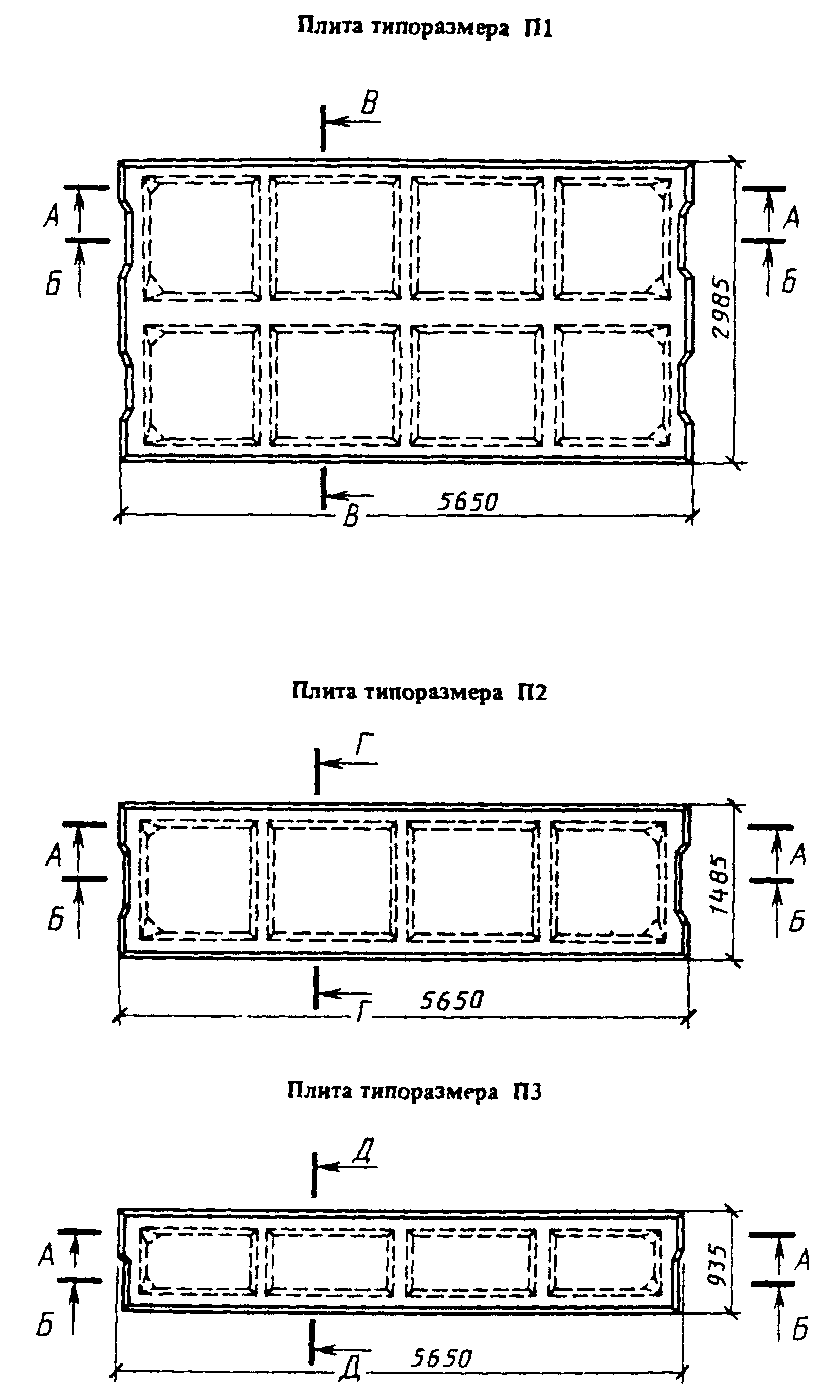

Черт. 1

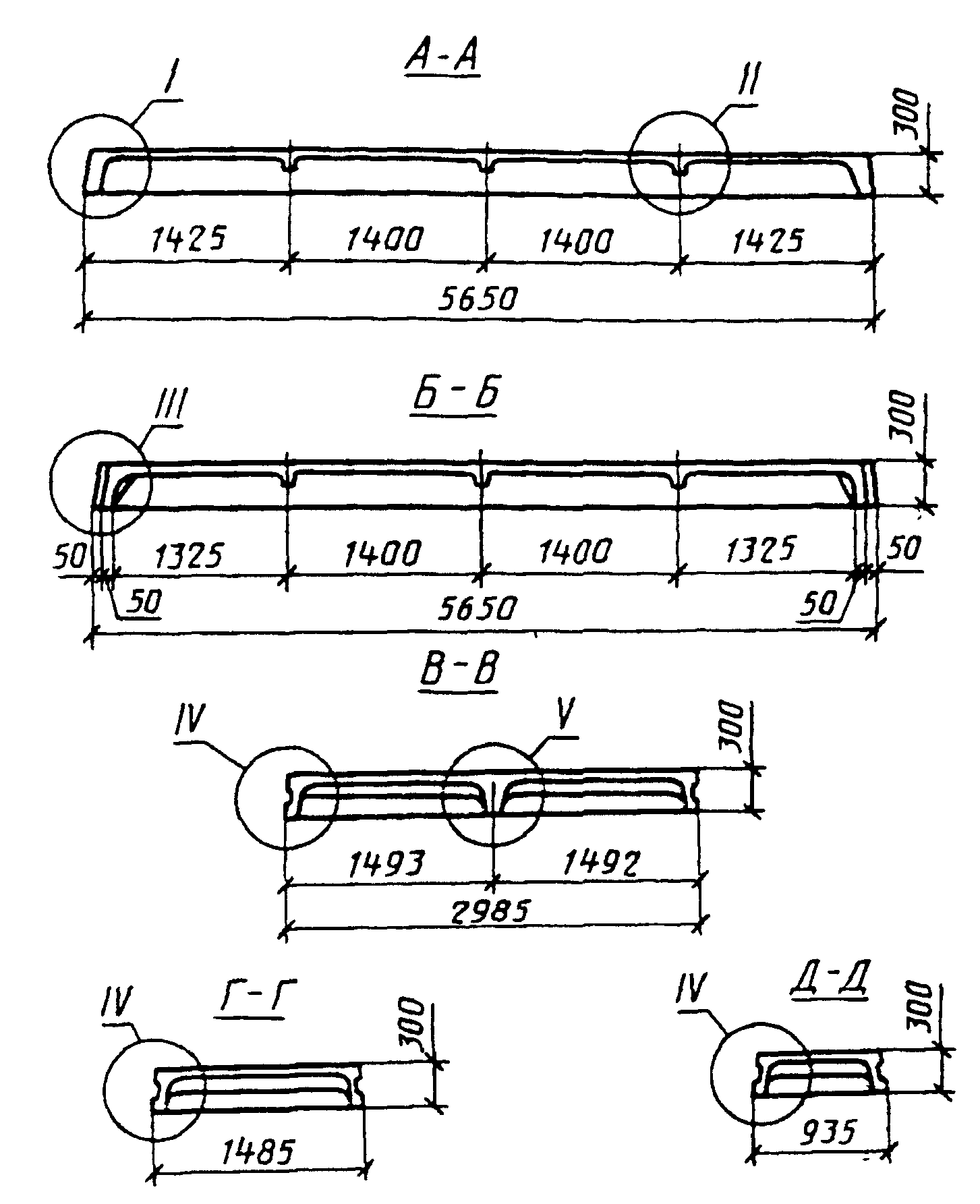

Черт. 2

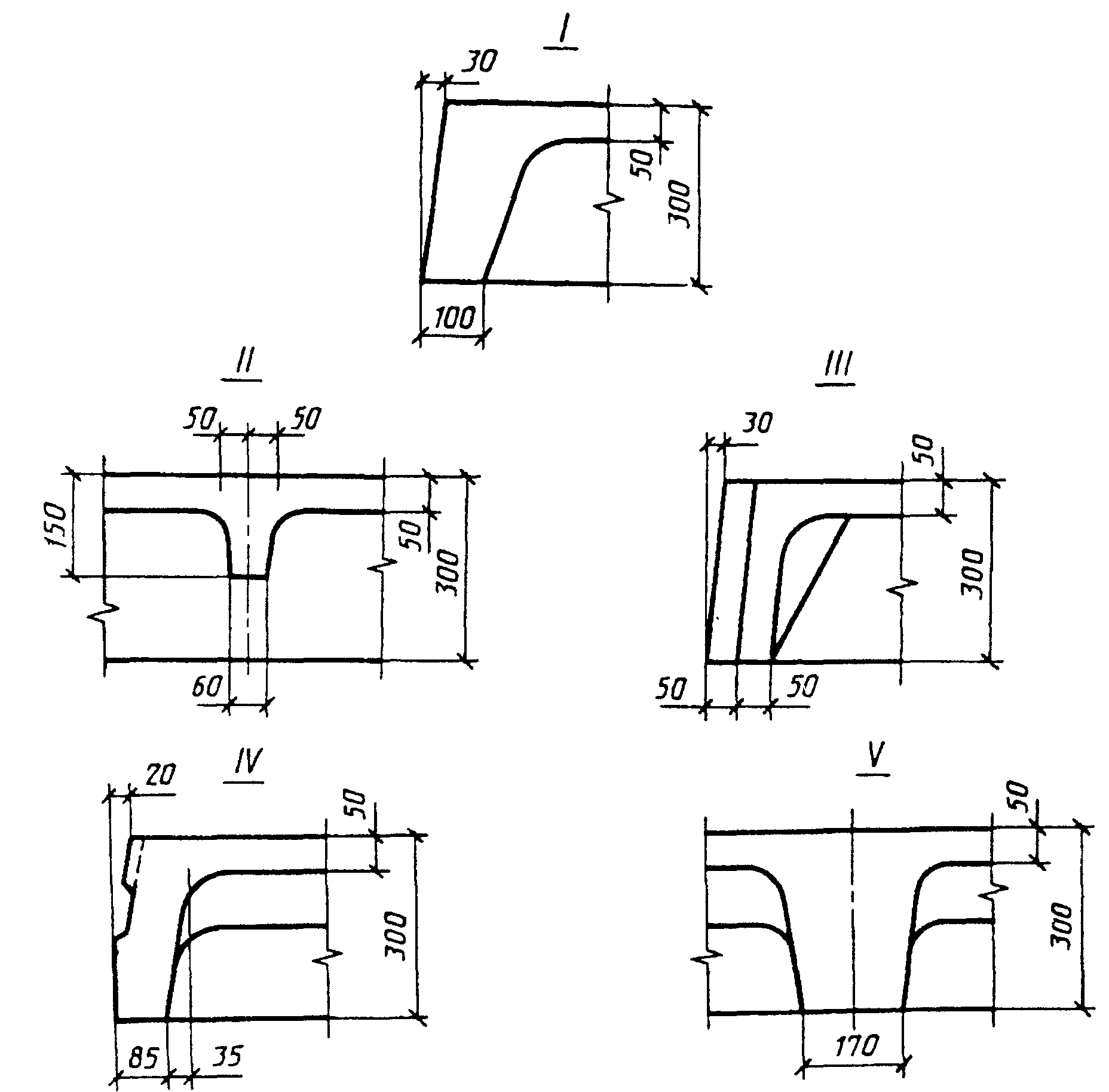

Черт. 3
Таблица 1
??????????????????????????????????????????????????????????????????
? Основные размеры ? Масса плиты ? Назначение
Типоразмер ? плиты, мм ? (справочная), ? плиты
плиты ?????????????????????? т ?
? Длина ? Ширина ? ?
??????????????????????????????????????????????????????????????????
П1 ? 5650 ? 2985 ? 3,85 (3,08) ?Рядовые
??????????????????????????????????????????????????????????????????
П2 ? 5650 ? 1485 ? 1,90 (1,52) ?Рядовые и
? ? ? ?межколонные
??????????????????????????????????????????????????????????????????
П3 ? 5650 ? 935 ? 1,45 (1,16) ?Межколонные
? ? ? ?пристенные
Примечание. Масса плиты приведена без скобок для тяжелого бетона средней плотности 2500 кг/м3, в скобках - для легкого бетона средней плотности 2000 кг/м3.
1.2.2. Основные параметры плит должны соответствовать указанным:
в табл. 2 - для плит, предназначенных для эксплуатации в газообразных средах с неагрессивной степенью воздействия;
в табл. 3 - для плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивными степенями воздействия;
в обязательном Приложении - для плит с напрягаемой арматурной сталью класса А-IIIв.
1.2.3. В случаях, предусмотренных проектной документацией на конкретное здание или сооружение, плиты могут иметь отверстия и вырезы в полках, углубления на наружных гранях продольных ребер для устройства бетонных шпонок между смежными плитами, а также дополнительные закладные изделия.
1.2.4. Буквенно-цифровые группы в марках плит, приведенных в табл. 2, 3 и обязательном Приложении, содержат следующие обозначения основных характеристик плит:
первая группа - типоразмер плиты: наименование конструкции и порядковый номер ее типоразмера (табл. 1);
вторая группа - несущая способность плиты, класс напрягаемой арматуры стали и вид бетона (для плит, изготовляемых из легкого бетона, добавляют прописную букву Л);
третья группа - наличие отверстий диаметрами 400, 700 и 1000 мм для пропуска вентиляционных шахт или установки крышных вентиляторов (обозначаемых соответственно 1, 2 и 3).
Пример условного обозначения (марки) плиты типоразмера П2, первой несущей способности, с напрягаемой арматурной сталью класса Ат-V, изготовленной из тяжелого бетона, предназначенной для эксплуатации в неагрессивной среде, с круглым отверстием диаметром 700 мм:
П2-1АтV-2
То же, плиты типоразмера П1, третьей несущей способности, с напрягаемой арматурной сталью класса А-IV, изготовленной из легкого бетона нормальной проницаемости:
П1-3АIVЛ-Н
Таблица 2
???????????????????????????????????????????????????????????????????????????????????????????????????????????????
Класс ? ? Равномерно ? Напрягаемая арматура ?Класс ?Пере-?Предва- ? Расход
напря-?Марка плиты ? распределенная ???????????????????????????бетона?да- ?рительное ? материалов
гаемой? ? нагрузка на плиту при ? в крайнем ? в среднем ?по ?точ- ?напряжение ???????????????
арма- ? ? коэффициенте ? ребре ? ребре ?проч- ?ная ?в арматуре ? Бетон,?Сталь,
туры ? ? надежности по нагрузке ? ? ?ности ?проч-?до обжатия ? м3 ? кг
? ??????????????????????????? ? ?на ?ность?бетона ? ?
? ?гамма = 1 ? гамма > 1 ? ? ?сжатие?бето-? ? ?
? ? f ? f ? ? ? ?на, ????????????? ?
? ??????????????????????????? ? ? ?МПа ?МПа?кгс/см2? ?
? ? Па ?кгс/м2? Па ?кгс/м2? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????????????????????????????????????????
Ат-V ?П1-1АтV ? 4900? 500 ? 5880? 600 ?1 диаметр 12?2 диаметр 12?В22,5 ? 16 ?540? 5500 ? 1,54 ?100,0
?????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-2АтV ? 7350? 750 ? 8820? 900 ?1 диаметр 14?2 диаметр 14? ? ? ? ? ?112,0
??????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П1-3АтV ? 9900? 1010 ?11960?1220 ?1 диаметр 16?2 диаметр 16?В27,5 ? 19 ? ? ? ?123,8
?????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-4АтV ?12750? 1300 ?15390?1570 ?1 диаметр 18?2 диаметр 18? ? ? ? ? ?138,9
??????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П1-5АтV ?16180? 1650 ?19410?1980 ?1 диаметр 20?2 диаметр 20?В30 ? 21 ? ? ? ?149,3
?????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-6АтV ?19610? 2000 ?23630?2410 ?1 диаметр 22?2 диаметр 22? ? ? ? ? ?184,9
??????????????????????????????????????????????????????????????????????????????????????????? ???????
?П1-7АтV ?24810? 2530 ?29810?3040 ?1 диаметр 25?2 диаметр 25?В40 ? 28 ?590? 6000 ? ?204,5
??????????????????????????????????????????????????????????????????????????????????????????? ???????
?П1-1АтVЛ ? 5190? 530 ? 6270? 640 ?1 диаметр 12?2 диаметр 12?В22,5 ? 16 ?540? 5500 ? ?100,0
?????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-2АтVЛ ? 7650? 780 ? 9210? 940 ?1 диаметр 14?2 диаметр 14? ? ? ? ? ?112,0
??????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П1-3АтVЛ ?10290? 1050 ?12350?1260 ?1 диаметр 16?2 диаметр 16?В27,5 ? 19 ? ? ? ?123,8
?????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-4АтVЛ ?13140? 1340 ?15780?1610 ?1 диаметр 18?2 диаметр 18? ? ? ? ? ?138,9
??????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П1-5АтVЛ ?16180? 1650 ?19410?1980 ?1 диаметр 20?2 диаметр 20?В30 ? 21 ? ? ? ?149,3
?????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-6АтVЛ ?19120? 1950 ?22940?2340 ?1 диаметр 22?2 диаметр 22? ? ? ? ? ?184,9
??????????????????????????????????????????????????????????????????????????????? ? ???????????????
?П2-1АтV ? 4900? 500 ? 5880? 600 ?1 диаметр 12? - ?В22,5 ? 16 ? ? ? 0,76 ? 48,6
?????????????? ? ? ? ? ? ? ? ? ? ???????????????
?П2-1АтV-1 ? ? ? ? ? ? ? ? ? ? ? 0,84 ? 70,3
?????????????? ? ? ? ? ? ? ? ? ? ???????????????
?П2-1АтV-2 ? ? ? ? ? ? ? ? ? ? ? 0,83 ? 71,1
?????????????? ? ? ? ? ? ? ? ? ? ???????????????
?П2-1АтV-3 ? ? ? ? ? ? ? ? ? ? ? 0,79 ? 78,6
?????????????????????????????????????????????????????????????????? ? ? ? ???????????????
?П2-2АтV ? 7350? 750 ? 8820? 900 ?1 диаметр 14? - ? ? ? ? ? 0,76 ? 54,2
??????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П2-3АтV ? 9900? 1010 ?11960?1220 ?1 диаметр 16? - ?В27,5 ? 19 ? ? ? ? 60,1
?????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П2-4АтV ?12750? 1300 ?15390?1570 ?1 диаметр 18? - ? ? ? ? ? ? 66,9
??????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П2-5АтV ?16180? 1650 ?19410?1980 ?1 диаметр 20? - ?В30 ? 21 ? ? ? ? 72,1
????????????????????????????????????????????????????? ? ? ? ? ? ???????
?П2-6АтV ?19610? 2000 ?23630?2410 ?1 диаметр 22? ? ? ? ? ? ? 87,1
??????????????????????????????????????????????????????????????????????????????????????????? ???????
?П2-7АтV ?24810? 2530 ?29810?3040 ?1 диаметр 25? - ?В40 ? 28 ?590? 6000 ? ? 96,9
????????????????????????????????????????????????????? ? ? ????????????? ???????
?П2-8АтV ?26770? 2730 ?32160?3280 ?2 диаметр 20? ? ? ?640? 6500 ? ?117,3
??????????????????????????????????????????????????????????????????????????????????????????? ???????
?П2-1АтVЛ ? 5190? 530 ? 6270? 640 ?1 диаметр 12? - ?В22,5 ? 16 ?540? 5500 ? ? 48,6
?????????????? ? ? ? ? ? ? ? ? ? ???????????????
?П2- 1АтVЛ-1 ? ? ? ? ? ? ? ? ? ? ? 0,84 ? 70,3
?????????????? ? ? ? ? ? ? ? ? ? ???????????????
?П2-1АтVЛ-2 ? ? ? ? ? ? ? ? ? ? ? 0,83 ? 71,1
?????????????? ? ? ? ? ? ? ? ? ? ???????????????
?П2-1АтVЛ-3 ? ? ? ? ? ? ? ? ? ? ? 0,79 ? 78,6
????????????????????????????????????????????????????? ? ? ? ? ???????????????
?П2-2АтVЛ ? 7650? 780 ?9210 ?940 ?1 диаметр 14? ? ? ? ? ? 0,76 ? 54,2
??????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П2-3АтVЛ ?10290? 1050 ?12350?1260 ?1 диаметр 16? - ?В27,5 ? 19 ? ? ? ? 60,1
?????????????????????????????????????????????????????????????????? ? ? ? ???????????????
?П2-4АтVЛ ?13140? 1340 ?15780?1610 ?1 диаметр 18? - ? ? ? ? ? 0,58 ? 66,9
??????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П2-5АтVЛ ?16180? 1650 ?19410?1980 ?1 диаметр 20? - ?В30 ? 21 ? ? ? ? 72,1
????????????????????????????????????????????????????? ? ? ? ? ? ???????
?П2-6АтVЛ ?19120? 1950 ?22940?2340 ?1 диаметр 22? ? ? ? ? ? ? 87,1
??????????????????????????????????????????????????????????????????????????????????????????? ???????
?П3-1АтV ? 6760? 690 ? 8140? 830 ?1 диаметр 12? - ?В22,5 ? 16 ?490? 5000 ? ? 54,6
??????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П3-2АтV ?10100? 1030 ?12160?1240 ?1 диаметр 14? - ?В27,5 ? 19 ? ? ? ? 58,2
??????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П3-3АтV ?12940? 1320 ?15590?1590 ?1 диаметр 16? - ?В30 ? 21 ? ? ? ? 62,4
????????????????????????????????????????????????????? ? ? ????????????? ???????
?П3-4АтV ?16370? 1670 ?19710?2010 ?1 диаметр 18? ? ? ?540? 5500 ? ? 67,2
????????????????????????????????????????????????????? ? ? ????????????? ???????
?П3-5АтV ?20590? 2100 ?24810?2530 ?1 диаметр 20? ? ? ?590? 6000 ? ? 78,7
????????????????????????????????????????????????????? ? ? ????????????? ???????
?П3-6АтV ?25000? 2550 ?30000?3060 ?1 диаметр 22? - ? ? ?640? 6500 ? ? 84,7
??????????????????????????????????????????????????????????????????????????????????????????? ???????
?П3-1АтVЛ ? 6760? 690 ? 8140? 830 ?1 диаметр 12? - ?В22,5 ? 16 ?490? 5000 ? ? 54,6
??????????????????????????????????????????????????????????????????????????????????????????? ???????
?П3-2АтVЛ ? 9800? 1000 ?11760?1200 ?1 диаметр 14? - ?В27,5 ? 19 ?540? 5500 ? ? 58,2
??????????????????????????????????????????????????????????????????????????????????????????? ???????
?П3-3АтVЛ ?12750? 1300 ?15300?1560 ?1 диаметр 16? - ?В30 ? 21 ?590? 6000 ? ? 62,4
????????????????????????????????????????????????????? ? ? ? ? ? ???????
?П3-4АтVЛ ?15200? 1550 ?18340?1870 ?1 диаметр 18? ? ? ? ? ? ? 67,2
????????????????????????????????????????????????????? ? ? ????????????? ???????
?П3-5АтVЛ ?19610? 2000 ?23630?2410 ?1 диаметр 20? ? ? ?640? 6500 ? ? 78,7
????????????????????????????????????????????????????????????????????????????????????????????????? ???????
Ат-IVС?П1-1АтIVС ? 5290? 540 ? 6370? 650 ?1 диаметр 14?2 диаметр 14?В20 ? 14 ?340? 3500 ? ?107,1
?????????????????????????????????????????????????????????????????????????????????????????????????????????
?П1-2АтIVС ? 7450? 760 ? 8920? 910 ?1 диаметр 16?2 диаметр 16?В22,5 ? 16 ?340? 3500 ? 1,54 ?120,4
?????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-3АтIVС ? 9610? 980 ?11570?1180 ?1 диаметр 18?2 диаметр 18? ? ? ? ? ?133,4
??????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П1-4АтIVС ?11470? 1170 ?13820?1410 ?1 диаметр 20?2 диаметр 20?В27,5 ? 18 ? ? ? ?149,3
?????????????????????????????????????????????????????????????????? ? ????????????? ???????
?П1-5АтIVС ?15100? 1540 ?18140?1850 ?1 диаметр 22?2 диаметр 22? ? ?390? 4000 ? ?161,3
??????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П1-6АтIVС ?18830? 1920 ?22650?2310 ?1 диаметр 25?2 диаметр 25?В30 ? 21 ? ? ? ?204,5
??????????????????????????????????????????????????????????????????????????????????????????? ???????
?П1-7АтIVС ?21180? 2160 ?25490?2600 ?2 диаметр 20?4 диаметр 20?В40 ? 28 ?500? 5100 ? ?228,5
??????????????????????????????????????????????????????????????????????????????????????????? ???????
?П1-1АтIVСЛ ? 5490? 560 ?6670 ? 680 ?1 диаметр 14?2 диаметр 14?В20 ? 14 ?340? 3500 ? ?107,1
??????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П1-2АтIVСЛ ? 7740? 790 ?9310 ? 950 ?1 диаметр 16?2 диаметр 16?В22,5 ? 16 ? ? ? ?120,4
?????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-3АтIVСЛ ? 9900? 1010 ?11960?1220 ?1 диаметр 18?2 диаметр 18? ? ? ? ? ?133,4
??????????????????????????????????????????????????????????????????????????????????????????? ???????
?П1-4АтIVСЛ ?12450? 1270 ?15000?1530 ?1 диаметр 20?2 диаметр 20?В27,5 ? 19 ?390? 4000 ? ?149,3
?????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-5АтIVСЛ ?14510? 1480 ?17450?1780 ?1 диаметр 22?2 диаметр 22? ? ? ? ? ?161,3
??????????????????????????????????????????????????????????????????????????????????????????? ???????
?П1-6АтIVСЛ ?20000? 2040 ?24020?2450 ?1 диаметр 25?2 диаметр 25?В30 ? 21 ?500? 5100 ? ?204,5
?????????????????????????????????????????????????????????????????????????????????????????????????????????
?П2-1АтIVС ?5290 ? 540 ? 6370? 650 ?1 диаметр 14? - ?В20 ? 14 ?340? 3500 ? 0,76 ? 52,2
?????????????? ? ? ? ? ? ? ? ? ? ???????????????
?П2-1АтIVС-1 ? ? ? ? ? ? ? ? ? ? ? 0,84 ? 73,9
?????????????? ? ? ? ? ? ? ? ? ? ???????????????
?П2-1АтIVС-2 ? ? ? ? ? ? ? ? ? ? ? 0,83 ? 74,7
?????????????? ? ? ? ? ? ? ? ? ? ???????????????
?П2-1АтIVС-3 ? ? ? ? ? ? ? ? ? ? ? 0,79 ? 82,2
??????????????????????????????????????????????????????????????????????????????? ? ???????????????
?П2-2АтIVС ? 7450? 760 ?8920 ? 910 ?1 диаметр 16? - ?В22,5 ? 16 ? ? ? 0,76 ? 58,4
?????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П2-3АтIVС ? 9610? 980 ?11570?1180 ?1 диаметр 18? - ? ? ? ? ? ? 64,9
??????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П2-4АтIVС ?12170? 1240 ?13820?1410 ?1 диаметр 20? - ?В27,5 ? 19 ? ? ? ? 72,1
?????????????????????????????????????????????????????????????????? ? ????????????? ???????
?П2-5АтIVС ?15100? 1540 ?18140?1850 ?1 диаметр 22? - ? ? ?390? 4000 ? ? 78,1
??????????????????????????????????????????????????????????????????????????????????????????? ???????
?П2-6АтIVС ?18830? 1920 ?22650?2310 ?1 диаметр 25? - ?В30 ? 21 ?390? 4000 ? ? 96,9
??????????????????????????????????????????????????????????????????????????????????????????? ???????
?П2-7АтIVС ?21180? 2160 ?25490?2600 ?2 диаметр 20? - ?В40 ? 28 ?500? 5100 ? ?108,9
?????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П2-8АтIVС ?26480? 2700 ?31870?3250 ?2 диаметр 22? - ? ? ? ? ? ?129,3
??????????????????????????????????????????????????????????????????????????????????????????? ???????
?П2-1АтIVСЛ ? 5490? 560 ? 6670? 680 ?1 диаметр 14? - ?В20 ? 14 ?340? 3500 ? ? 52,2
?????????????? ? ? ? ? ? ? ? ? ? ???????????????
?П2-1АтIVCЛ-1? ? ? ? ? ? ? ? ? ? ? 0,84 ? 73,9
?????????????? ? ? ? ? ? ? ? ? ? ???????????????
?П2-1АтIVCЛ-2? ? ? ? ? ? ? ? ? ? ? 0,83 ? 74,7
?????????????? ? ? ? ? ? ? ? ? ? ???????????????
?П2-1АтIVСЛ-3? ? ? ? ? ? ? ? ? ? ? 0,79 ? 82,2
?????????????????????????????????????????????????????????????????????????????????????????????????????????
?П2-2АтIVСЛ ? 7740? 790 ? 9310? 950 ?1 диаметр 16? - ?В22,5 ? 16 ?340? 3500 ? 0,76 ? 58,4
????????????????????????????????????????????????????? ? ? ? ? ? ???????
?П2-3АтIVСЛ ? 9900? 1010 ?11960?1220 ?1 диаметр 18? ? ? ? ? ? ? 64,9
??????????????????????????????????????????????????????????????????????????????????????????? ???????
?П2-4АтIVСЛ ?12450? 1270 ?15000?1530 ?1 диаметр 20? - ?В27,5 ? 19 ?390? 4000 ? ? 72,1
????????????????????????????????????????????????????? ? ? ? ? ? ???????
?П2-5АтIVСЛ ?14510? 1480 ?17450?1780 ?1 диаметр 22? ? ? ? ? ? ? 78,1
??????????????????????????????????????????????????????????????????????????????????????????? ???????
?П2-6АтIVСЛ ?20000? 2040 ?24020?2450 ?1 диаметр 25? - ?В30 ? 21 ?500? 5100 ? ? 96,9
?????????????????????????????????????????????????????????????????????????????????????????????????????????
?П3-1АтIVС ? 6670? 680 ? 8040? 820 ?1 диаметр 14? - ?В22,5 ? 16 ?340? 3500 ? 0,58 ? 58,2
????????????????????????????????????????????????????? ? ? ? ? ? ???????
?П3-2АтIVС ? 9120? 930 ?10980?1120 ?1 диаметр 16? ? ? ? ? ? ? 62,4
??????????????????????????????????????????????????????????????????????????????????????????? ???????
?П3-3АтIVС ?13920? 1420 ?16770?1710 ?1 диаметр 18? - ?В27,5 ? 19 ?440? 4500 ? ? 67,2
??????????????????????????????????????????????????????????????????????????????????????????? ???????
?П3-4АтIVС ?16860? 1720 ?20300?2070 ?1 диаметр 20? - ?В30 ? 21 ?440? 4500 ? ? 72,4
????????????????????????????????????????????????????? ? ? ? ? ? ???????
?П3-5АтIVС ?19220? 1960 ?23140?2360 ?1 диаметр 22? ? ? ? ? ? ? 84,7
????????????????????????????????????????????????????? ? ? ????????????? ???????
?П3-6АтIVС ?25690? 2620 ?30890?3150 ?1 диаметр 25? ? ? ?500? 5100 ? ? 94,5
??????????????????????????????????????????????????????????????????????????????????????????? ???????
?П3-1АтIVСЛ ? 6760? 690 ? 8140? 830 ?1 диаметр 14? - ?В22,5 ? 16 ?340? 3500 ? ? 58,2
????????????????????????????????????????????????????? ? ? ? ? ? ???????
?П3-2АтIVСЛ ? 8330? 850 ?10000?1020 ?1 диаметр 16? ? ? ? ? ? ? 62,4
??????????????????????????????????????????????????????????????????????????????????????????? ???????
?П3-3АтIVСЛ ?13140? 1340 ?15780?1610 ?1 диаметр 18? - ?В27,5 ? 19 ?500? 5100 ? ? 67,2
??????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П3-4АтIVСЛ ?15690? 1600 ?18920?1930 ?1 диаметр 20? - ?В30 ? 21 ? ? ? ? 72,4
????????????????????????????????????????????????????? ? ? ? ? ? ???????
?П3-5АтIVСЛ ?18140? 1850 ?21770?2220 ?1 диаметр 22? ? ? ? ? ? ? 84,7
????????????????????????????????????????????????????? ? ? ? ? ? ???????
?П3-6АтIVСЛ ?22360? 2280 ?26870?2740 ?1 диаметр 25? ? ? ? ? ? ? 94,5
Таблица 3
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????
Класс ?Марка плиты ? Равномерно ?Напрягаемая арматура ?Класс?Пере- ?Предва- ? Расход
напря- ? ? распределенная ???????????????????????????бето-?даточ-?рительное ? материалов
гаемой ? ? нагрузка на плиту ? в крайнем ? в среднем ?на по?ная ?напряжение ??????????????
арматуры? ? при коэффициенте ? ребре ? ребре ?проч-?проч- ?в арматуре ?Бетон,?Сталь,
? ? надежности по ? ? ?нос- ?ность ?до обжатия ? м3 ? кг
? ? нагрузке ? ? ?ти на?бето- ?бетона ? ?
? ???????????????????????????? ? ?сжа- ?на, ????????????? ?
? ?гамма = 1 ? гамма > 1 ? ? ?тие ?МПа ?МПа?кгс/см2? ?
? ? f ? f ? ? ? ? ? ? ? ?
? ???????????????????????????? ? ? ? ? ? ? ?
? ?Па ?кгс/м2? Па ?кгс/м2? ? ? ? ? ? ? ?
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????
Ат-VСК ?П1-1АтVСК ? 3820? 390 ? 4600? 470 ?1 диаметр 12?2 диаметр 12?В27,5? 19 ?590? 6000 ? 1,54 ?100,0
??????????????????????????????????????????????????????????????????? ? ????????????? ???????
?П1-2АтVСК ? 5780? 590 ? 6960? 710 ?1 диаметр 14?2 диаметр 14? ? ?640? 6000 ? ?112,0
??????????????????????????????????????????????????????????????????? ? ? ????????? ???????
?П1-3АтVСК ? 7450? 760 ? 9020? 920 ?1 диаметр 16?2 диаметр 16? ? ? ? 6500 ? ?123,8
???????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П1-4АтVСК ?10000?1020 ? 12060?1230 ?1 диаметр 18?2 диаметр 18?В30 ? 21 ? ? ? ?138,9
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-5АтVСК ?12650?1290 ? 15200?1550 ?1 диаметр 20?2 диаметр 20? ? ? ? ? ?149,3
???????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П1-6АтVСК ?15100?1540 ? 18140?1850 ?1 диаметр 22?2 диаметр 22?В40 ? 28 ? ? ? ?184,9
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-7АтVСК ?16280?1660 ? 19610?2000 ?1 диаметр 25?2 диаметр 25? ? ? ? ? ?204,5
???????????????????????????????????????????????????????????????????????????????????????????? ???????
?П1-1АтVСКЛ ? 4210? 430 ? 5090? 520 ?1 диаметр 12?2 диаметр 12?В27,5? 19 ?590? 6000 ? ?100,0
??????????????????????????????????????????????????????????????????? ? ????????????? ???????
?П1-2АтVСКЛ ? 5980? 610 ? 7250? 740 ?1 диаметр 14?2 диаметр 14? ? ?640? 6500 ? ?112,0
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-3АтVСКЛ ? 7750? 790 ? 9310? 950 ?1 диаметр 16?2 диаметр 16? ? ? ? ? ?123,8
???????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П1-4АтVСКЛ ?10000?1020 ? 12060?1230 ?1 диаметр 18?2 диаметр 18?В30 ? 21 ? ? ? ?138,9
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-5АтVСКЛ ?12650?1290 ? 15200?1550 ?1 диаметр 20?2 диаметр 20? ? ? ? ? ?149,3
?????????????????????????????????????????????????????????????????????????????????????????????????????????
?П2-1АтVСК ? 3820? 390 ? 4600? 470 ?1 диаметр 12? - ?В27,5? 19 ?590? 6000 ? 0,76 ? 48,6
?????????????? ? ? ? ? ? ? ? ? ? ??????????????
?П2-1АтVСК-1 ? ? ? ? ? ? ? ? ? ? ? 0,84 ? 70,3
?????????????? ? ? ? ? ? ? ? ? ? ??????????????
?П2-1АтVСК-2 ? ? ? ? ? ? ? ? ? ? ? 0,83 ? 71,1
?????????????? ? ? ? ? ? ? ? ? ? ??????????????
?П2-1АтVСК-3 ? ? ? ? ? ? ? ? ? ? ? 0,79 ? 78,6
??????????????????????????????????????????????????????????????????? ? ??????????????????????????
?П2-2АтVСК ? 5780? 590 ? 6960? 710 ?1 диаметр 14? - ? ? ?640? 6500 ? 0,76 ? 54,2
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П2-3АтVСК ? 7450? 760 ? 9020? 920 ?1 диаметр 16? - ? ? ? ? ? ? 60,1
???????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П2-4АтVСК ?10000?1020 ? 12060?1230 ?1 диаметр 18? - ?В30 ? 21 ? ? ? ? 66,9
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П2-5АтVСК ?12650?1290 ? 15200?1550 ?1 диаметр 20? - ? ? ? ? ? ? 72,1
???????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П2-6АтVСК ?15100?1540 ? 18140?1850 ?1 диаметр 22? - ?В40 ? 28 ? ? ? ? 87,1
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П2-7АтVСК ?16280?1660 ? 19610?2000 ?1 диаметр 25? - ? ? ? ? ? ? 96,9
??????????????????????????????????????????????????????????????????? ???????? ? ? ???????
?П2-8АтVСК ?19610?2000 ? 23530?2400 ?2 диаметр 20? - ? ? 32 ? ? ? ?117,3
???????????????????????????????????????????????????????????????????????????????????????????? ???????
?П2-1АтVСКЛ ? 4210? 430 ? 5090? 520 ?1 диаметр 12? - ?В27,5? 19 ?590? 6000 ? ? 48,6
?????????????? ? ? ? ? ? ? ? ? ? ? ???????
?П2-1АтVСКЛ-1? ? ? ? ? ? ? ? ? ? ? ? 70,3
?????????????? ? ? ? ? ? ? ? ? ? ? ???????
?П2-1АтVСКЛ-2? ? ? ? ? ? ? ? ? ? ? ? 71,1
?????????????? ? ? ? ? ? ? ? ? ? ? ???????
?П2-1АтVСКЛ-3? ? ? ? ? ? ? ? ? ? ? ? 78,6
??????????????????????????????????????????????????????????????????? ? ????????????? ???????
?П2-2АтVСКЛ ? 5980? 610 ? 7250? 740 ?1 диаметр 14? - ? ? ?640? 6500 ? ? 54,2
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П2-3АтVСКЛ ? 7750? 790 ? 9310? 950 ?1 диаметр 16? - ? ? ? ? ? ? 60,1
???????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П2-4АтVСКЛ ?10000?1020 ? 12060?1230 ?1 диаметр 18? - ?В30 ? 21 ? ? ? ? 66,9
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П2-5АтVСКЛ ?12650?1290 ? 15200?1550 ?1 диаметр 20? - ? ? ? ? ? ? 72,1
?????????????????????????????????????????????????????????????????????????????????????????????????????????
?П3-1АтVСК ? 3920? 400 ? 4700? 480 ?1 диаметр 12? - ?В22,5? 16 ?640? 6500 ? 0,58 ? 54,6
???????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П3-2АтVСК ? 6860? 700 ? 8330? 850 ?1 диаметр 14? - ?В27,5? 19 ? ? ? ? 58,2
???????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П3-3АтVСК ?10590?1080 ? 12740?1300 ?1 диаметр 16?- ?В30 ? 21 ? ? ? ? 62,4
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П3-4АтVСК ?15300?1560 ? 18430?1880 ?1 диаметр 18?- ? ? ? ? ? ? 67,2
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П3-5АтVСК ?19120?1950 ? 23040?2350 ?1 диаметр 20?- ? ? ? ? ? ? 78,7
???????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П3-1АтVСКЛ ? 4120? 420 ? 5000? 510 ?1 диаметр 12?- ?В22,5? 16 ? ? ? ? 54,6
???????????????????????????????????????????????????????????????????????????????? ? ? ???????
?ПЗ-2АтVСКЛ ? 6860? 700 ? 8330? 850 ?1 диаметр 14?- ?В27,5? 19 ? ? ? ? 58,2
???????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П3-3АтVСКЛ ?10590?1080 ? 12740?1300 ?1 диаметр 16?- ?В30 ? 21 ? ? ? ? 62,4
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П3- 4АтVСКЛ ?14700?1500 ? 17650?1800 ?1 диаметр 18?- ? ? ? ? ? ? 67,2
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????
А-IV ?П1-1АIV ? 4020? 410 ? 4900? 500 ?1 диаметр 14?2 диаметр 14?В20 ? 14 ?500? 5100 ? 1,54 ?107,1
???????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П1-2АIV ? 5780? 590 ? 6960? 710 ?1 диаметр 16?2 диаметр 16?В22,5? 16 ? ? ? ?120,4
???????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П1-3АIV ? 7940? 810 ? 9610? 980 ?1 диаметр 18?2 диаметр 18?В30 ? 21 ? ? ? ?133,4
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-4АIV ?10100?1030 ? 12160?1240 ?1 диаметр 20?2 диаметр 20? ? ? ? ? ?149,3
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-5АIV ?12550?1280 ? 15100?1540 ?1 диаметр 22?2 диаметр 22? ? ? ? ? ?161,3
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-6АIV ?16370?1670 ? 19710?2010 ?1 диаметр 25?2 диаметр 25? ? ? ? ? ?204,5
???????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П1-7АIV ?17650?1800 ? 21180?2160 ?2 диаметр 20?4 диаметр 20?В40 ? 28 ? ? ? ?228,5
???????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П1-1АIVЛ ? 4410? 450 ? 5290? 540 ?1 диаметр 14?2 диаметр 14?В20 ? 14 ? ? ? ?107,1
???????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П1-2АIVЛ ? 5880? 600 ? 7150? 730 ?1 диаметр 16?2 диаметр 16?В22,5? 16 ? ? ? ?120,4
???????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П1-3АIVЛ ? 8330? 850 ? 10000?1020 ?1 диаметр 18?2 диаметр 18?В30 ? 21 ? ? ? ?133,4
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-4АIVЛ ?10290?1050 ? 12450?1270 ?1 диаметр 20?2 диаметр 20? ? ? ? ? ?149,3
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-5АIVЛ ?12840?1310 ? 15490?1580 ?1 диаметр 22?2 диаметр 22? ? ? ? ? ?161,3
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-6АIVЛ ?15490?1580 ? 18630?1900 ?1 диаметр 25?2 диаметр 25? ? ? ? ? ?204,5
???????????????????????????????????????????????????????????????????????????????? ? ??????????????
?П2-1АIV ? 4020? 410 ? 4900? 500 ?1 диаметр 14? - ?В20 ? 14 ? ? ? 0,76 ? 52,2
?????????????? ? ? ? ? ? ? ? ? ? ??????????????
?П2-1АIV-1 ? ? ? ? ? ? ? ? ? ? ? 0,84 ? 73,9
?????????????? ? ? ? ? ? ? ? ? ? ??????????????
?П2-1АIV-2 ? ? ? ? ? ? ? ? ? ? ? 0,83 ? 74,7
?????????????? ? ? ? ? ? ? ? ? ? ??????????????
?П2-1АIV-3 ? ? ? ? ? ? ? ? ? ? ? 0,79 ? 82,2
???????????????????????????????????????????????????????????????????????????????? ? ??????????????
?П2-2АIV ? 5780? 590 ? 6960? 710 ?1 диаметр 16? - ?В22,5? 16 ? ? ? 0,76 ? 58,4
???????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П2-3АIV ? 7940? 810 ? 9610? 980 ?1 диаметр 18? - ?В30 ? 21 ? ? ? ? 64,9
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П2-4АIV ?10100?1030 ? 12160?1240 ?1 диаметр 20? - ? ? ? ? ? ? 72,1
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П2-5АIV ?12550?1280 ? 15100?1540 ?1 диаметр 22? - ? ? ? ? ? ? 78,1
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П2-6АIV ?16370?1670 ? 19710?2010 ?1 диаметр 25? - ? ? ? ? ? ? 96,9
???????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П2-7АIV ?17650?1800 ? 21180?2160 ?2 диаметр 20? - ?В40 ? 28 ? ? ? ?108,9
???????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П2-1АIVЛ ? 4410? 450 ? 5290? 540 ?1 диаметр 14? - ?В20 ? 14 ? ? ? ? 52,2
?????????????? ? ? ? ? ? ? ? ? ? ??????????????
?П2-1АIVЛ-1 ? ? ? ? ? ? ? ? ? ? ? 0,84 ? 73,9
?????????????? ? ? ? ? ? ? ? ? ? ??????????????
?П2-1АIVЛ-2 ? ? ? ? ? ? ? ? ? ? ? 0,83 ? 74,7
?????????????? ? ? ? ? ? ? ? ? ? ??????????????
?П2-1АIVЛ-3 ? ? ? ? ? ? ? ? ? ? ? 0,79 ? 82,2
???????????????????????????????????????????????????????????????????????????????? ? ??????????????
?П2-2АIVЛ ? 5880? 600 ? 7150? 730 ?1 диаметр 16? - ?В22,5? 16 ? ? ? 0,76 ? 58,4
???????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П2-3АIVЛ ? 8330? 850 ? 10000?1020 ?1 диаметр 18? - ?В30 ? 21 ? ? ? ? 64,9
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П2-4АIVЛ ?10290?1050 ? 12450?1270 ?1 диаметр 20? - ? ? ? ? ? ? 72,1
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П2-5АIVЛ ?12840?1310 ? 15490?1580 ?1 диаметр 22? - ? ? ? ? ? ? 78,1
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П2-6АIVЛ ?15490?1580 ? 18630?1900 ?1 диаметр 25? - ? ? ? ? ? ? 96,9
???????????????????????????????????????????????????????????????????????????????? ? ??????????????
?П3-1АIV ? 5100? 520 ? 6170? 630 ?1 диаметр 14? - ?В27,5? 19 ? ? ? 0,58 ? 58,2
?????????????????????????????????????????????????????? ? ? ? ? ? ???????
?П3-2АIV ? 8330? 850 ? 10000?1020 ?1 диаметр 16? ? ? ? ? ? ? 62,4
???????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П3-3АIV ?12650?1290 ? 15200?1550 ?1 диаметр 18? - ?В30 ? 21 ? ? ? ? 67,2
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П3-4АIV ?15780?1610 ? 19020?1940 ?1 диаметр 20? - ? ? ? ? ? ? 72,4
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П3-5АIV ?18630?1900 ? 22450?2290 ?1 диаметр 22? - ? ? ? ? ? ? 84,7
???????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П3-1АIVЛ ? 5390? 550 ? 6570? 670 ?1 диаметр 14? - ?В27,5? 19 ? ? ? ? 58,2
?????????????????????????????????????????????????????? ? ? ? ? ? ???????
?П3-2АIVЛ ? 8330? 850 ? 10000?1020 ?1 диаметр 16? ? ? ? ? ? ? 62,4
???????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П3-3АIVЛ ?12550?1280 ? 15100?1540 ?1 диаметр 18? - ?В30 ? 21 ? ? ? ? 67,2
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П3-4АIVЛ ?15690?1600 ? 18820?1920 ?1 диаметр 20? - ? ? ? ? ? ? 72,4
Примечания к табл. 2 и 3:
1. В таблицах не приведены марки плит с дополнительными характеристиками, отражающими конструктивные особенности и особые условия применения плит (наличие дополнительных закладных изделий, стойкость к сейсмическим воздействиям и к воздействиям низких температур и т.п.). Дополнительные параметры указанных плит принимают по рабочим чертежам серии 1.042.1-4 и проектной документации конкретного здания или сооружения и отражают их в марке плит согласно требованиям ГОСТ 23009-78.
2. В случае применения в качестве напрягаемой арматурной стали класса А-V вместо Ат-V, А-IV вместо Ат-IVС, Ат-IVК вместо А-IV в марке плит следует заменить обозначение класса арматурной стали соответственно Ат-V на А-V, Ат-IVC на А-IV, А-IV на Ат-IVК.
3. Нагрузки определены без учета веса плиты и при коэффициенте надежности по назначению = 1,0.
4. В случае установки в плитах дополнительных закладных изделий (п. 1.2.3) расход стали на плиту следует принимать по проектной документации на конкретное здание или сооружение.
5. Для плит, предназначенных для эксплуатации в газообразных средах с агрессивной степенью воздействия, в третью группу марки включают показатель проницаемости бетона, обозначаемый прописными буквами: Н - нормальной проницаемости или П - пониженной проницаемости.
1.3. Характеристики
1.3.1. Плиты должны удовлетворять требованиям по прочности, жесткости, трещиностойкости и выдерживать при испытаниях контрольные нагрузки, установленные настоящим стандартом.
1.3.2. Плиты должны удовлетворять требованиям ГОСТ 13015.0-83:
по показателям фактической прочности бетона (в проектном возрасте, передаточной и отпускной);
по морозостойкости бетона;
к маркам сталей для арматурных и закладных изделий, в том числе для монтажных петель;
по отклонениям толщины защитного слоя бетона до арматуры;
по защите от коррозии;
по применению форм для изготовления плит.
ИС NORMPROD: примечание.
Взамен ГОСТ 25820-83 Постановлением Госстроя РФ от 04.06.2001 N 57 введен в действие с 1 сентября 2001 года ГОСТ 25820-2000.
ИС NORMPROD: примечание.
Взамен ГОСТ 26633-85 Постановлением Госстроя СССР от 16.05.1991 N 21 с 1 января 1992 года введен в действие ГОСТ 26633-91.
1.3.3. Плиты следует изготовлять из тяжелого бетона средней плотности более 2200 кг/м3 по ГОСТ 26633-85 или легкого бетона плотной структуры средней плотности более 1600 до 2000 кг/м3 включ. по ГОСТ 25820-83 классов по прочности на сжатие, указанных в табл. 2 и 3 и обязательном Приложении (для плит с напрягаемой арматурной сталью класса А-IIIв).
1.3.4. Передачу усилий обжатия на бетон (отпуск натяжения арматуры) следует производить после достижения бетоном требуемой передаточной прочности.
Нормируемая передаточная прочность бетона плит в зависимости от классов бетона по прочности на сжатие, вида и класса напрягаемой арматурной стали приведена в табл. 2, 3 и обязательном Приложении (для плит с напрягаемой арматурной сталью класса А-IIIв).
1.3.5. Нормируемую отпускную прочность бетона на сжатие принимают равной нормируемой передаточной прочности.
При поставке плит в холодный период года нормируемая отпускная прочность бетона может быть повышена, но не более 85% класса бетона по прочности на сжатие.
1.3.6. Бетон плит, предназначенных для эксплуатации в газообразных средах со слабоагрессивной степенью воздействия, должен быть нормальной проницаемости, а в средах со среднеагрессивной степенью воздействия - пониженной проницаемости.
Показатели проницаемости бетона плит (марки по водонепроницаемости) должны соответствовать указанным в проектной документации на конкретное здание или сооружение (согласно требованиям СНиП 2.03.11-85) и указанным в заказе на изготовление плит.
1.3.7. Для армирования плит следует применять арматурную сталь следующих видов и классов:
в качестве напрягаемой арматуры плит, предназначенных для эксплуатации в неагрессивной среде, - термомеханически упрочненную стержневую классов Ат-V и Ат-IVС, горячекатаную стержневую классов А-V и А-IV;
в качестве напрягаемой арматуры плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивной степенями воздействия, - термомеханически упрочненную стержневую классов Ат-VCК и Ат-IVК, горячекатаную стержневую класса А-IV;
в качестве ненапрягаемой арматуры плит - термомеханически упрочненную класса Ат-IIIС, горячекатаную стержневую класса А-III и арматурную проволоку класса Вр-I. Применение арматурной стали класса Ат-IIIС при среднеагрессивной степени воздействия газообразной среды на плиты не допускается.
Допускается в качестве напрягаемой арматурной стали плит применять арматурную сталь класса А-IIIв, изготовляемую из арматурной стали класса А-III, упрочненной вытяжкой, с контролем величины напряжения и предельного удлинения.
ИС NORMPROD: примечание.
Взамен ГОСТ 10884-81 Постановлением Госстандарта РФ от 13.04.1995 N 214 с 1 января 1996 года введен в действие ГОСТ 10884-94.
1.3.8. Арматурная сталь должна удовлетворять требованиям:
ИС NORMPROD: примечание.
Взамен ГОСТ 10884-81 Постановлением Госстандарта РФ от 13.04.1995 N 214 с 1 января 1996 года введен в действие ГОСТ 10884-94.
термомеханически упрочненная арматурная сталь классов Ат-V, Ат-VCK, Ат-IVК и Ат-IIIC - ГОСТ 10884-81;
стержневая горячекатаная арматурная сталь классов А-V, А-IV и А-III - ГОСТ 5781-82;
арматурная проволока класса Вр-I - ГОСТ 6727-80.
1.3.9. Форма и размеры арматурных и закладных изделий и их положение в плитах должны соответствовать указанным в рабочих чертежах на эти плиты.
1.3.10. Значения предварительного напряжения, контролируемые по окончании натяжения арматуры на упоры, должны соответствовать указанным в табл. 2, 3 и обязательном Приложении (для плит с напрягаемой арматурной сталью класса А-IIIв).
Значения фактических отклонений напряжений в напрягаемой арматуре не должны превышать +/- 10%.
1.3.11. Значения действительных отклонений геометрических параметров плит не должны превышать предельных, указанных в табл. 4.
Таблица 4
мм
??????????????????????????????????????????????????????????????????
Наименование отклонения ? Наименование ?Пред. откл.
геометрического ? геометрического параметра ?
параметра ? ?
??????????????????????????????????????????????????????????????????
Отклонение от линейного? Длина плиты ? +/- 10
размера ? Ширина плиты: 935 ? +/- 4
? 1485 ? +/- 5
? 2985 ? +/- 8
? Высота плиты ? +/- 5
? Толщина полки, ? -3, +5
?размеры ребер ?
? Размер, определяющий ? 5
?положение проемов, ?
?отверстий и вырезов ?
? Размер, определяющий ?
?положение закладных ?
?изделий в плоскости плиты: ?
? опорные изделия ? 5
? дополнительные изделия ? 10
? из плоскости плиты ? 3
Отклонение от ? ?
прямолинейности профиля ? ?
наружных боковых ? ?
поверхностей плит: ? ?
на заданной длине 1000? - ? 3
на всей длине ? - ? 8
Отклонение от плоскости? - ? 10
нижней поверхности плиты ? ?
относительно условной ? ?
плоскости, проходящей ? ?
через три угловые точки ? ?
плиты ? ?
Отклонение от равенства? - ? 16
диагоналей верхней ? ?
плоскости плиты ? ?
1.3.12.Требования к качеству поверхностей и внешнему виду плит - по ГОСТ 13015.0-83.
Размеры раковин, местных наплывов и впадин на бетонных поверхностях и околов бетона ребер плит не должны превышать предельных, установленных для категорий поверхности:
А6 - на лицевой поверхности плиты;
А7 - на нелицевой поверхности плиты (невидимой в условиях эксплуатации).
1.3.13. В бетоне плит, поставляемых потребителю, трещины не допускают, за исключением:
усадочных и других поверхностных технологических трещин, ширина которых не должна превышать 0,1 мм;
поперечных в верхней зоне продольных ребер от обжатия бетона, размеры которых не должны превышать указанных в рабочих чертежах на эти плиты;
поперечных в торцевых ребрах, ширина которых не должна превышать 0,3 мм.
1.4. Маркировка
1.4.1. Маркировка плит - по ГОСТ 13015.2-81. Маркировочные надписи и знаки следует наносить на наружной грани торцевого или продольного ребра плиты.
2. ПРИЕМКА
2.1. Приемка плит - по ГОСТ 13015.1-81 и настоящему стандарту.
2.2. Плиты принимают по данным входного, операционного и приемочного контроля, в том числе:
по результатам периодических испытаний - по показателям прочности, жесткости и трещиностойкости плит, морозостойкости бетона, а также по водонепроницаемости бетона плит, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды;
по результатам приемосдаточных испытаний - по показателям прочности бетона (классу бетона по прочности на сжатие, передаточной и отпускной прочности), средней плотности легкого бетона, соответствия арматурных и закладных изделий рабочим чертежам, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия технологических трещин и категории бетонной поверхности.
2.3. Испытания плит по прочности, жесткости и трещиностойкости проводят нагружением перед началом массового изготовления плит и в дальнейшем при изменении технологии их изготовления, вида и качества применяемых материалов.
2.4. Требования к документу о качестве плит, поставляемых потребителю, - по ГОСТ 13015.3-81.
Дополнительно в документе о качестве плит, предназначенных для эксплуатации в газообразных средах с агрессивной степенью воздействия, должна быть приведена марка бетона по водонепроницаемости (если этот показатель оговорен в заказе на изготовление плит).
3. МЕТОДЫ КОНТРОЛЯ
ИС NORMPROD: примечание.
Взамен ГОСТ 8829-85 Постановлением Госстроя РФ от 17.07.1997 N 18-39 с 1 января 1998 года введен в действие ГОСТ 8829-94.
3.1. Испытание плит и оценку их прочности, жесткости и трещиностойкости следует производить в соответствии с требованиями ГОСТ 8829-85 и рабочих чертежей на эти плиты.
Значения контрольных нагрузок, контрольных прогибов и относительных прогибов приведены:
в табл. 5 - для плит, предназначенных для эксплуатации в газообразных средах с неагрессивной степенью воздействия;
в табл. 6 - для плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивной степенями воздействия;
в обязательном Приложении - для плит с напрягаемой арматурной сталью класса А-IIIв.
Таблица 5
?????????????????????????????????????????????????????????????????????????????????
Марка ? Контрольные ?Контрольные равномерно распределенные нагрузки P ,
плиты ? равномерно ? пр
? распределенные ?Па (кгс/м2), контрольные прогибы f , см, относитель-
? нагрузки для ? к
?оценки прочности?ные прогибы для оценки жесткости и трещиностойкости
? плит, Па ?плит при возрасте бетона к моменту испытания, сут.
? (кгс/м2), при ??????????????????????????????????????????????????????
? ? 14 ? 28 ? 100
???????????????????????????????????????????????????????????????????????
?C = 1,40?C = 1,6? P ? f ?f ? P ? f ?f ? P ? f ?f
? ? ? пр ? к ? длит? пр ? к ? длит? пр ? к ? длит
? ? ? ? ?-----? ? ?-----? ? ?-----
? ? ? ? ?f ? ? ?f ? ? ?f
? ? ? ? ? пред? ? ? пред? ? ? пред
?????????????????????????????????????????????????????????????????????????????????
П1-1АтV ? 9220 ? 10890 ? 5030 ?0,83?0,51 ? 5100 ?0,83? 0,50? 4900 ?0,84? 0,47
? (940) ? (1110)? (513)? ? ? (520)? ? ? (500)? ?
?????????????????????????????????????????????????????????????????????????????????
П1-2АтV ? 13340 ? 15600 ? 7680 ?1,28?0,66 ? 7680 ?1,26? 0,63? 7350 ?1,25? 0,58
? (1360) ? (1590)? (783)? ? ? (783)? ? ? (750)? ?
?????????????????????????????????????????????????????????????????????????????????
П1-3АтV ? 17600 ? 20500 ?10450 ?1,56?0,76 ?10330 ?1,52? 0,72? 9900 ?1,50? 0,66
? (1796) ? (2089)?(1066)? ? ?(1053)? ? ?(1010)? ?
?????????????????????????????????????????????????????????????????????????????????
П1-4АтV ? 22400 ? 25950 ?13820 ?1,99?0,93 ?13600 ?1,93? 0,85?12750 ?1,82? 0,74
? (2284) ? (2646)?(1409)? ? ?(1387)? ? ?(1300)? ?
?????????????????????????????????????????????????????????????????????????????????
П1-5АтV ? 28160 ? 32540 ?17880 ?2,3 ?1,04 ?17450 ?2,2 ? 0,94?16180 ?2,10? 0,81
? (2872) ? (3318)?(1823)? ? ?(1780)? ? ?(1650)? ?
?????????????????????????????????????????????????????????????????????????????????
П1-6АтV ? 33900 ? 39130 ?22440 ?2,94?1,27 ?21580 ?2,75? 1,12?19610 ?2,51? 0,87
? (3460) ? (3990)?(2288)? ? ?(2201)? ? ?(2000)? ?
?????????????????????????????????????????????????????????????????????????????????
П1-7АтV ? 43150 ? 49670 ?28840 ?3,73?1,51 ?27470 ?3,47? 1,31?24810 ?3,11? 1,00
? (4400) ? (5065)?(2941)? ? ?(2801)? ? ?(2530)? ?
?????????????????????????????????????????????????????????????????????????????????
П1-1АтVЛ ? 9500 ? 11150 ? 5420 ?1,00?0,59 ? 5420 ?1,0 ? 0,58? 5190 ?1,0 ? 0,55
? (970) ? (1137)? (553)? ? ? (553)? ? ? (530)? ?
?????????????????????????????????????????????????????????????????????????????????
П1-2АтVЛ ? 13630 ? 15860 ? 8120 ?1,55?0,79 ? 8040 ?1,53? 0,76? 7650 ?1,51? 0,71
? (1390) ? (1617)? (828)? ? ? (820)? ? ? (780)? ?
?????????????????????????????????????????????????????????????????????????????????
П1-3АтVЛ ? 17890 ? 20950 ?11200 ?1,90?0,94 ?10980 ?1,85? 0,90?10290 ?1,76? 0,81
? (1824) ? (2136)?(1140)? ? ?(1120)? ? ?(1050)? ?
?????????????????????????????????????????????????????????????????????????????????
П1-4АтVЛ ? 22860 ? 26400 ?14600 ?2,39?1,12 ?14180 ?2,31? 1,09?13140 ?2,12? 0,92
? (2331) ? (2692)?(1489)? ? ?(1446)? ? ?(1340)? ?
?????????????????????????????????????????????????????????????????????????????????
П1-5АтVЛ ? 27970 ? 32200 ?17650 ?2,62?1,22 ?17130 ?2,50? 1,14?16180 ?2,30? 0,99
? (2852) ? (3288)?(1800)? ? ?(1747)? ? ?(1650)? ?
?????????????????????????????????????????????????????????????????????????????????
П1-6АтVЛ ? 32900 ? 37900 ?21900 ?3,23?1,42 ?21240 ?3,06? 1,27?19120 ?2,72? 1,00
? (3356) ? (3864)?(2234)? ? ?(2166)? ? ?(1950)? ?
?????????????????????????????????????????????????????????????????????????????????
П2-1АтV ? 9220 ? 10890 ? 5030 ?0,83?0,51 ? 5100 ?0,83? 0,50? 4900 ?0,84? 0,47
П2-1АтV-1 ? (940) ? (1110)? (513)? ? ? (520)? ? ? (500)? ?
П2-1АтV-2 ? ? ? ? ? ? ? ? ? ? ?
П2-1АтV-3 ? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????????????????????????????????????????????????????????
П2-2АтV ? 13340 ? 15600 ? 7680 ?1,28?0,66 ? 7680 ?1,26? 0,63? 7350 ?1,25? 0,58
? (1360) ? (1590)? (783)? ? ? (783)? ? ? (750)? ?
?????????????????????????????????????????????????????????????????????????????????
П2-3АтV ? 17600 ? 20500 ?10450 ?1,56?0,76 ?10330 ?1,52? 0,72? 9900 ?1,50? 0,66
? (1796) ? (2089)?(1066)? ? ?(1053)? ? ?(1010)? ?
?????????????????????????????????????????????????????????????????????????????????
П2-4АтV ? 22400 ? 25950 ?13820 ?1,99?0,93 ?13600 ?1,93? 0,85?12750 ?1,82? 0,74
? (2284) ? (2646)?(1409)? ? ?(1387)? ? ?(1300)? ?
?????????????????????????????????????????????????????????????????????????????????
П2-5АтV ? 28160 ? 32540 ?17880 ?2,3 ?1,04 ?17450 ?2,2 ? 0,94?16180 ?2,10? 0,81
? (2872) ? (3318)?(1823)? ? ?(1780)? ? ?(1650)? ?
?????????????????????????????????????????????????????????????????????????????????
П2-6АтV ? 33900 ? 39130 ?22440 ?2,94?1,27 ?21580 ?2,75? 1,12?19610 ?2,51? 0,87
? (3460) ? (3990)?(2288)? ? ?(2201)? ? ?(2000)? ?
?????????????????????????????????????????????????????????????????????????????????
П2-7АтV ? 43150 ? 49670 ?28840 ?3,73?1,51 ?27470 ?3,47? 1,31?24810 ?3,11? 1,00
? (4400) ? (5065)?(2941)? ? ?(2801)? ? ?(2530)? ?
?????????????????????????????????????????????????????????????????????????????????
П2-8АтV ? 45900 ? 52900 ?30500 ?3,57?1,54 ?29200 ?3,40? 1,32?26770 ?3,26? 1,01
? (4686) ? (5391)?(3106)? ? ?(2980)? ? ?(2730)? ?
?????????????????????????????????????????????????????????????????????????????????
П2-1АтVЛ ? 9500 ? 11150? 5420 ?1,00? 0,59? 5420 ?1,00? 0,58? 5190 ?1,0 ? 0,55
П2-1АтVЛ-1? (970) ? (1137)? (553)? ? ? (553)? ? ? (530)? ?
П2-1АтVЛ-2? ? ? ? ? ? ? ? ? ? ?
П2-1АтVЛ-3? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????????????????????????????????????????????????????????
П2-2АтVЛ ? 13630 ? 15860 ? 8120 ?1,55?0,79 ? 8040 ?1,53? 0,76? 7650 ?1,51? 0,71
? (1390) ? (1617)? (828)? ? ? (820)? ? ? (780)? ?
?????????????????????????????????????????????????????????????????????????????????
П2-3АтVЛ ? 17890 ? 20950 ?11200 ?1,90?0,94 ?10980 ?1,85? 0,90?10290 ?1,76? 0,81
? (1824) ? (2136)?(1140)? ? ?(1120)? ? ?(1050)? ?
?????????????????????????????????????????????????????????????????????????????????
П2-4АтVЛ ? 22860 ? 26400 ?14600 ?2,39?1,12 ?14180 ?2,31? 1,09?13140 ?2,12? 0,92
? (2331) ? (2692)?(1489)? ? ?(1446)? ? ?(1340)? ?
?????????????????????????????????????????????????????????????????????????????????
П2-5АтVЛ ? 27970 ? 32200 ?17650 ?2,62?1,22 ?17130 ?2,50? 1,14?16180 ?2,30? 0,99
? (2852) ? (3288)?(1800)? ? ?(1747)? ? ?(1650)? ?
?????????????????????????????????????????????????????????????????????????????????
П2-6АтVЛ ? 32900 ? 37900 ?21900 ?3,23?1,42 ?21240 ?3,06? 1,27?19120 ?2,72? 1,00
? (3356) ? (3864)?(2234)? ? ?(2166)? ? ?(1950)? ?
?????????????????????????????????????????????????????????????????????????????????
П3-1АтV ? 18010 ? 21000 ?10930 ?1,51?0,93 ?10840 ?1,50? 0,91?10020 ?1,45? 0,87
? (1836) ? (2141)?(1115)? ? ?(1105)? ? ?(1022)? ?
?????????????????????????????????????????????????????????????????????????????????
П3-2АтV ? 23470 ? 27240 ?14650 ?1,78?1,06 ?14350 ?1,73? 1,02?13280 ?1,65? 0,95
? (2393) ? (2778)?(1494)? ? ?(1463)? ? ?(1354)? ?
?????????????????????????????????????????????????????????????????????????????????
П3-3АтV ? 28200 ? 32660 ?17860 ?1,85?1,09 ?17440 ?1,79? 1,03?16090 ?1,69? 0,95
? (2876) ? (3330)?(1821)? ? ?(1778)? ? ?(1641)? ?
?????????????????????????????????????????????????????????????????????????????????
П3-4АтV ? 34210 ? 39510 ?22290 ?2,04?1,17 ?21570 ?1,94? 1,08?19660 ?1,80? 0,96
? (3488) ? (4029)?(2273)? ? ?(2200)? ? ?(2005)? ?
?????????????????????????????????????????????????????????????????????????????????
П3-5АтV ? 44340 ? 51090 ?29630 ?2,68?1,36 ?28180 ?2,52? 1,19?25690 ?2,30? 0,94
? (4521) ? (5210)?(3021)? ? ?(2894)? ? ?(2620)? ?
?????????????????????????????????????????????????????????????????????????????????
П3-6АтV ? 48560 ? 55930 ?33126 ?3,18?1,53 ?31590 ?3,00? 1,33?28210 ?2,69? 1,01
? (4952) ? (5703)?(3378)? ? ?(3221)? ? ?(2877)? ?
?????????????????????????????????????????????????????????????????????????????????
П3-1АтVЛ ? 17750 ? 20610 ?11140 ?1,65?1,05 ?11040 ?1,63? 1,02?10020 ?1,54? 0,96
? (1810) ? (2102)?(1136)? ? ?(1126)? ? ?(1022)? ?
?????????????????????????????????????????????????????????????????????????????????
П3-2АтVЛ ? 22840 ? 25780 ?14650 ?1,81?1,11 ?14350 ?1,75? 1,07?13050 ?1,64? 0,98
? (2329) ? (2629)?(1494)? ? ?(1463)? ? ?(1331)? ?
?????????????????????????????????????????????????????????????????????????????????
П3-3АтVЛ ? 27800 ? 32100 ?18060 ?1,87?1,13 ?17540 ?1,80? 1,07?16000 ?1,66? 0,96
? (2835) ? (3273)?(1842)? ? ?(1789)? ? ?(1632)? ?
?????????????????????????????????????????????????????????????????????????????????
П3-4АтVЛ ? 32030 ? 36930 ?21150 ?2,07?1,20 ?20440 ?1,97? 1,12?18520 ?1,80? 0,97
? (3266) ? (3766)?(2157)? ? ?(2084)? ? ?(1889)? ?
?????????????????????????????????????????????????????????????????????????????????
П3-5АтVЛ ? 39480 ? 45450 ?26630 ?2,67?1,37 ?25600 ?2,52? 1,22?22960 ?2,27? 0,96
? (4026) ? (4635)?(2715)? ? ?(2610)? ? ?(2341)? ?
Продолжение табл. 5
???????????????????????????????????????????????????????????????????????????????????
Марка ? Контрольные ?Контрольные равномерно распределенные нагрузки P ,
плиты ? равномерно ? пр
? распределенные ?Па (кгс/м2), контрольные прогибы f , см, относитель-
? нагрузки для ? к
?оценки прочности?ные прогибы для оценки жесткости и трещиностойкости
? плит, Па ?плит при возрасте бетона к моменту испытания, сут.
? (кгс/м2), при ??????????????????????????????????????????????????????
? ? 14 ? 28 ? 100
???????????????????????????????????????????????????????????????????????
?C = 1,35?C = 1,6? P ? f ?f ? P ? f ?f ? P ? f ?f
? ? ? пр ? к ? длит? пр ? к ? длит? пр ? к ? длит
? ? ? ? ?-----? ? ?-----? ? ?-----
? ? ? ? ?f ? ? ?f ? ? ?f
? ? ? ? ? пред? ? ? пред? ? ? пред
???????????????????????????????????????????????????????????????????????????????????
П1-1АтIVС ? 9430 ? 11630 ? 5620 ?1,29?0,72 ? 5550 ?1,29? 0,71? 5290 ?1,29? 0,69
? (962) ? (1186)? (573)? ? ? (566)? ? ? (540)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-2АтIVС ? 12930 ? 15780 ? 8040 ?1,53?0,80 ? 7970 ?1,51? 0,78? 7450 ?1,48? 0,74
? (1318) ? (1609)? (820)? ? ? (713)? ? ? (760)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-3АтIVС ? 16430 ? 19920 ?10450 ?1,84?0,94 ?10260 ?1,81? 0,90? 9610 ?1,74? 0,83
? (1675) ? (2031)?(1066)? ? ?(1046)? ? ? (980)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-4АтIVС ? 20550 ? 24800 ?13470 ?2,07?1,05 ?13170 ?2,0 ? 0,99?11470 ?1,9 ? 0,9
? (2096) ? (2530)?(1374)? ? ?(1343)? ? ?(1170)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-5АтIVС ? 25320 ? 30460 ?18440 ?2,28?1,10 ?17850 ?2,16? 1,00?15100 ?1,97? 0,85
? (2582) ? (3106)?(1880)? ? ?(1820)? ? ?(1540)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-6АтIVС ? 32630 ? 39130 ?23110 ?2,68?1,28 ?22190 ?2,51? 1,14?18830 ?2,25? 0,93
? (3327) ? (3990)?(2357)? ? ?(2263)? ? ?(1920)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-7АтIVС ? 35170 ? 42140 ?24250 ?2,47?1,09 ?23200 ?2,31? 0,92?21180 ?2,12? 0,67
? (3586) ? (4297)?(2473)? ? ?(2366)? ? ?(2160)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-1АтIVСЛ ? 9090 ? 11720 ? 5940 ?1,41?0,79 ? 5820 ?1,39? 0,77? 5490 ?1,37? 0,73
? (927) ? (1195)? (606)? ? ? (593)? ? ? (560)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-2АтIVСЛ ? 13230 ? 16040 ? 8460 ?1,73?0,93 ? 8320 ?1,71? 0,91? 7740 ?1,66? 0,85
? (1349) ? (1636)? (863)? ? ? (848)? ? ? (790)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-3АтIVСЛ ? 16730 ? 20190 ?10980 ?2,13?1,11 ?10790 ?2,08? 1,07? 9900 ?1,97? 0,98
? (1706) ? (2059)?(1120)? ? ?(1100)? ? ?(1010)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-4АтIVСЛ ? 20860 ? 25090 ?13980 ?2,20?1,12 ?13590 ?2,11? 1,05?12450 ?1,96? 0,94
? (2127) ? (2558)?(1426)? ? ?(1386)? ? ?(1270)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-5АтIVСЛ ? 24190 ? 29040 ?16740 ?2,43?1,21 ?16080 ?2,29? 1,12?14510 ?2,06? 0,95
? (2467) ? (2961)?(1707)? ? ?(1640)? ? ?(1480)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-6АтIVСЛ ? 33090 ? 39580 ?23560 ?3,37?1,37 ?22600 ?2,84? 1,20?20000 ?2,40? 0,88
? (3374) ? (4036)?(2402)? ? ?(2306)? ? ?(2040)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-1АтIVС ? 9430 ? 11630 ? 5620 ?1,29?0,72 ? 5550 ?1,29? 0,71? 5290 ?1,29? 0,69
П2-1АтIVС-1 ? (962) ? (1186)? (573)? ? ? (566)? ? ? (540)? ?
П2-1АтIVС-2 ? ? ? ? ? ? ? ? ? ? ?
П2-1АтIVС-3 ? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????????????
П2-2АтIVС ? 12930 ? 15780 ? 8040 ?1,53?0,80 ? 7970 ?1,51? 0,78? 7450 ?1,48? 0,74
? (1318) ? (1609)? (820)? ? ? (813)? ? ? (760)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-3АтIVС ? 16430 ? 19920 ?10450 ?1,84?0,94 ?10260 ?1,81? 0,90? 9610 ?1,74? 0,83
? (1675) ? (2031)?(1066)? ? ?(1046)? ? ? (980)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-4АтIVС ? 20550 ? 24800 ?13470 ?2,07?1,05 ?13170 ?2,0 ? 0,99?12170 ?1,9 ? 0,9
? (2096) ? (2530)?(1374)? ? ?(1343)? ? ?(1240)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-5АтIVС ? 25320 ? 30460 ?18440 ?2,28?1,10 ?17850 ?2,16? 1,00?15100 ?1,97? 0,85
? (2582) ? (3106)?(1880)? ? ?(1820)? ? ?(1540)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-6АтIVС ? 32630 ? 39130 ?23110 ?2,68?1,28 ?22190 ?1,51? 1,14?18830 ?2,25? 0,93
? (3327) ? (3990)?(2357)? ? ?(2263)? ? ?(1920)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-7АтIVС ? 35170 ? 42140 ?24250 ?2,47?1,09 ?23200 ?2,31? 0,92?21180 ?2,12? 0,67
? (3586) ? (4297)?(2473)? ? ?(2366)? ? ?(2160)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-8АтIVС ? 43750 ? 52310 ?31830 ?3,55?1,52 ?30000 ?3,38? 1,29?26480 ?3,0 ? 0,92
? (4461) ? (5334)?(3246)? ? ?(3060)? ? ?(2700)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-1АтIVСЛ ? 9090 ? 11720 ? 5940 ?1,41?0,79 ? 5820 ?1,39? 0,77? 5490 ?1,37? 0,73
П2-1АтIVСЛ-1? (927) ? (1195)? (606)? ? ? (593)? ? ? (560)? ?
П2-1АтIVСЛ-2? ? ? ? ? ? ? ? ? ? ?
П2-1АтIVСЛ-3? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????????????
П2-2АтIVСЛ ? 13230 ? 16040 ? 8460 ?1,73?0,93 ? 8320 ?1,71? 0,91? 7740 ?1,66? 0,85
? (1349) ? (1636)? (863)? ? ? (848)? ? ? (790)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-3АтIVСЛ ? 16730 ? 20190 ?10980 ?2,13?1,11 ?10790 ?2,08? 1,07? 9900 ?1,97? 0,98
? (1706) ? (2059)?(1120)? ? ?(1100)? ? ?(1010)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-4АтIVСЛ ? 20860 ? 25090 ?13980 ?2,20?1,12 ?13590 ?2,11? 1,05?12450 ?1,96? 0,94
? (2127) ? (2558)?(1426)? ? ?(1386)? ? ?(1270)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-5АтIVСЛ ? 24190 ? 29040 ?16740 ?2,43?1,21 ?16080 ?2,29? 1,12?14510 ?2,06? 0,95
? (2467) ? (2961)?(1707)? ? ?(1640)? ? ?(1480)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-6АтIVСЛ ? 33090 ? 39580 ?23560 ?3,37?1,37 ?22600 ?2,84? 1,20?20000 ?2,40? 0,88
? (3374) ? (4036)?(2402)? ? ?(2306)? ? ?(2040)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-1АтIVС ? 17080 ? 20790 ?10930 ?1,44?0,92 ?10840 ?1,42? 0,9 ? 9910 ?1,36? 0,85
? (1742) ? (2120)?(1115)? ? ?(1105)? ? ?(1011)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-2АтIVС ? 21060 ? 25520 ?13930 ?1,71?1,05 ?13620 ?1,66? 1,01?12380 ?1,56? 0,93
? (2148) ? (2602)?(1421)? ? ?(1389)? ? ?(1262)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-3АтIVС ? 28850 ? 34740 ?19710 ?1,97?1,16 ?19250 ?1,88? 1,08?17180 ?1,74? 0,96
? (2942) ? (3543)?(2010)? ? ?(1963)? ? ?(1752)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-4АтIVС ? 33600 ? 40360 ?23110 ?2,03?1,19 ?22290 ?1,92? 1,10?20100 ?1,77? 0,97
? (3426) ? (4116)?(2357)? ? ?(2273)? ? ?(2050)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-5АтIVС ? 37500 ? 44990 ?26420 ?2,19?1,26 ?25230 ?2,05? 1,14?22520 ?1,85? 0,97
? (3824) ? (4588)?(2694)? ? ?(2578)? ? ?(2296)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-6АтIVС ? 47970 ? 57400 ?35090 ?3,11?1,57 ?33130 ?2,87? 1,35?28980 ?2,52? 1,01
? (4892) ? (5853)?(3578)? ? ?(3378)? ? ?(2955)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-1АтIVСЛ ? 16960 ? 20530 ?11350 ?1,61?1,05 ?11140 ?1,58? 1,03? 9970 ?1,47? 0,95
? (1729) ? (2093)?(1157)? ? ?(1136)? ? ?(1017)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-2АтIVСЛ ? 21020 ? 25340 ?13420 ?1,73?1,11 ?13000 ?1,67? 1,06?12480 ?1,53? 0,96
? (2143) ? (2584)?(1368)? ? ?(1326)? ? ?(1273)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-3АтIVСЛ ? 32870 ? 32870 ?19190 ?1,98?1,19 ?18370 ?1,87? 1,11?16410 ?1,69? 0,97
? (3352) ? (3352)?(1957)? ? ?(1873)? ? ?(1673)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-4АтIVСЛ ? 31560 ? 37820 ?22080 ?2,07?1,23 ?21260 ?1,96? 1,13?18980 ?1,77? 0,97
? (3218) ? (3857)?(2252)? ? ?(2168)? ? ?(1936)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-5АтIVСЛ ? 35370 ? 42350 ?25280 ?2,29?1,31 ?24150 ?2,15? 1,19?21340 ?1,91? 0,97
? (3607) ? (4318)?(2578)? ? ?(2463)? ? ?(2176)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-6АтIVСЛ ? 42270 ? 50520 ?31070 ?3,01?1,56 ?29310 ?2,80? 1,36?25590 ?2,43? 1,01
? (4310) ? (5152)?(3168)? ? ?(2989)? ? ?(2610)? ?
Таблица 6
???????????????????????????????????????????????????????????????????????????????????
Марка ? Контрольные ?Контрольные равномерно распределенные нагрузки P ,
плиты ? равномерно ? пр
? распределенные ?Па (кгс/м2), контрольные прогибы f , см, относитель-
? нагрузки для ? к
?оценки прочности?ные прогибы для оценки жесткости и трещиностойкости
? плит, Па ?плит при возрасте бетона к моменту испытания, сут.
? (кгс/м2), при ??????????????????????????????????????????????????????
? ? 14 ? 28 ? 100
???????????????????????????????????????????????????????????????????????
?C = 1,4?C = 1,6 ? P ? f ?f ? P ? f ?f ? P ? f ?f
? ? ? пр ? к ? длит? пр ? к ? длит? пр ? к ? длит
? ? ? ? ?-----? ? ?-----? ? ?-----
? ? ? ? ?f ? ? ?f ? ? ?f
? ? ? ? ? пред? ? ? пред? ? ? пред
???????????????????????????????????????????????????????????????????????????????????
П1-1AтVСК ? 7400 ? 8810 ? 3900 ?0,34? 0,22? 3900 ?0,32? 0,20? 3820 ?0,32? 0,17
? (755)? (898) ? (400)? ? ? (400)? ? ? (390)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-2АтVСК ? 10700 ? 12600 ? 5980 ?0,50? 0,24? 5980 ?0,49? 0,23? 5780 ?0,47? 0,17
? (1091)? (1282) ? (610)? ? ? (610)? ? ? (590)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-3АтVСК ? 13500 ? 15780 ? 7970 ?0,69? 0,30? 7900 ?0,65? 0,25? 7450 ?0,62? 0,18
? (1376)? (1609) ? (813)? ? ? (807)? ? ? (760)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-4АтVСК ? 17800 ? 20700 ?10860 ?0,88? 0,36?10650 ?0,82? 0,29?10000 ?0,82? 0,18
? (1813)? (2108) ?(1107)? ? ?(1086)? ? ?(1020)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-5АтVСК ? 22230 ? 25750 ?13990 ?1,41? 0,41?13590 ?1,32? 0,31?12650 ?1,23? 0,14
? (2267)? (2626) ?(1427)? ? ?(1386)? ? ?(1290)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-6АтVСК ? 26350 ? 30500 ?17400 ?1,50? 0,48?16400 ?1,31? 0,36?15100 ?1,12? 0,17
? (2687)? (3106) ?(1733)? ? ?(1673)? ? ?(1540)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-7АтVСК ? 28320 ? 32700 ?18900 ?1,96? 0,53?18000 ?1,73? 0,37?16280 ?1,35? 0,14
? (2888)? (3337) ?(1926)? ? ?(1840)? ? ?(1660)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-1АтVСКЛ ? 7860 ? 9270 ? 4380 ?0,50? 0,31? 4380 ?0,49? 0,29? 4210 ?0,47? 0,26
? (802)? (945) ? (447)? ? ? (447)? ? ? (430)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-2АтVСКЛ ? 10900 ? 12660 ? 6340 ?0,71? 0,37? 6280 ?0,68? 0,33? 5980 ?0,65? 0,28
? (1112)? (1291) ? (647)? ? ? (640)? ? ? (610)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-3АтVСКЛ ? 13800 ? 16000 ? 8370 ?0,93? 0,42? 8240 ?0,89? 0,38? 7750 ?0,84? 0,30
? (1407)? (1636) ? (853)? ? ? (840)? ? ? (790)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-4АтVСКЛ ? 17600 ? 20400 ?10900 ?1,16? 0,49?10720 ?1,11? 0,43?10000 ?1,04? 0,33
? (1793)? (2076) ?(1113)? ? ?(1093)? ? ?(1020)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-5АтVСКЛ ? 21980 ? 25500 ?14250 ?1,51? 0,54?13800 ?1,38? 0,43?12650 ?1,21? 0,21
? (2241)? (2596) ?(1453)? ? ?(1406)? ? ?(1290)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-1АтVСК ? 7400 ? 8800 ? 3900 ?0,34? 0,22? 3900 ?0,32? 0,20? 3820 ?0,32? 0,17
П2-1АтVСК-1 ? (755)? (898) ? (400)? ? ? (400)? ? ? (390)? ?
П2-1АтVСК-2 ? ? ? ? ? ? ? ? ? ? ?
П2-1АтVСК-3 ? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????????????
П2-2АтVСК ? 10700 ? 12600 ? 5980 ?0,50? 0,24? 5980 ?0,49? 0,23? 5780 ?0,47? 0,17
? (1091)? (1282) ? (610)? ? ? (610)? ? ? (590)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-3АтVСК ? 13500 ? 15780 ? 7970 ?0,69? 0,30? 7900 ?0,65? 0,25? 7450 ?0,62? 0,18
? (1376)? (1609) ? (813)? ? ? (807)? ? ? (760)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-4АтVСК ? 17800 ? 20700 ?10860 ?0,88? 0,36?10650 ?0,82? 0,29?10000 ?0,82? 0,18
? (1813)? (2108) ?(1107)? ? ?(1086)? ? ?(1020)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-5АтVСК ? 22230 ? 25750 ?13990 ?1,41? 0,41?13590 ?1,32? 0,31?12650 ?1,23? 0,14
? (2267)? (2626) ?(1427)? ? ?(1386)? ? ?(1290)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-6АтVСК ? 26350 ? 30500 ?17400 ?1,50? 0,48?16400 ?1,31? 0,36?15100 ?1,12? 0,17
? (2687)? (3106) ?(1733)? ? ?(1673)? ? ?(1540)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-7АтVСК ? 28320 ? 32700 ?18900 ?1,29? 0,53?18000 ?1,73? 0,37?16280 ?1,35? 0,14
? (2888)? (3337) ?(1926)? ? ?(1840)? ? ?(1660)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-8АтVСК ? 33900 ? 39130 ?22300 ?2,23? 0,72?21380 ?2,16? 0,55?19610 ?1,99? 0,30
? (3460)? (3990) ?(2273)? ? ?(2180)? ? ?(2000)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-1АтVСКЛ ? 7860 ? 9270 ? 4380 ?0,50? 0,31? 4380 ?0,49? 0,29? 4210 ?0,47? 0,26
П2-1АтVСКЛ-1? (802)? (945) ? (447)? ? ? (447)? ? ? (430)? ?
П2-1АтVСКЛ-2? ? ? ? ? ? ? ? ? ? ?
П2-1АтVСКЛ-3? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????????????
П2-2АтVСКЛ ? 10800 ? 12660 ? 6340 ?0,71? 0,37? 6280 ?0,68? 0,33? 5980 ?0,65? 0,28
? (1112)? (1291) ? (647)? ? ? (640)? ? ? (610)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-3АтVСКЛ ? 13800 ? 16000 ? 8370 ?0,93? 0,42? 8240 ?0,89? 0,38? 7750 ?0,84? 0,30
? (1407)? (1636) ? (853)? ? ? (840)? ? ? (790)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-4АтVСКЛ ? 17600 ? 20400 ?10900 ?1,16? 0,49?10720 ?1,11? 0,43?10000 ?1,04? 0,33
? (1793)? (2076) ?(1113)? ? ?(1093)? ? ?(1020)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-5АтVСКЛ ? 21980 ? 25500 ?14250 ?1,51? 0,54?13800 ?1,38? 0,43?12650 ?1,21? 0,21
? (2241)? (2596) ?(1453)? ? ?(1406)? ? ?(1290)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-1AтVCK ? 13120 ? 15420 ? 7740 ?0,61? 0,41? 7630 ?0,59? 0,39? 7110 ?0,57? 0,35
? (1338)? (1572) ? (789)? ? ? (778)? ? ? (725)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-2AтVCK ? 18750 ? 21850 ?11550 ?0,88? 0,54?11350 ?0,84? 0,50?10460 ?0,80? 0,44
? (1912)? (2228) ?(1178)? ? ?(1157)? ? ?(1067)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-3АтVСК ? 25150 ? 29170 ?15900 ?1,19? 0,69?15470 ?1,13? 0,63?14280 ?1,06? 0,55
? (2565)? (2975) ?(1621)? ? ?(1578)? ? ?(1456)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-4АтVСК ? 32410 ? 37460 ?21050 ?1,63? 0,89?20330 ?1,54? 0,80?18590 ?1,43? 0,68
? (3305)? (3820) ?(2147)? ? ?(2073)? ? ?(1896)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-5АтVСК ? 38860 ? 44840 ?25800 ?2,14? 1,05?24870 ?2,00? 0,90?22440 ?1,83? 0,68
? (3963)? (4572) ?(2631)? ? ?(2536)? ? ?(2288)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-1АтVСКЛ ? 13280 ? 15500 ? 8260 ?0,78? 0,51? 8050 ?0,74? 0,48? 7350 ?0,70? 0,43
? (1354)? (1581) ? (842)? ? ? (821)? ? ? (750)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-2АтVСКЛ ? 18510 ? 21480 ?11770 ?1,07? 0,66?11450 ?1,02? 0,62?10470 ?0,96? 0,55
? (1887)? (2190) ?(1200)? ? ?(1168)? ? ?(1068)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-3АтVСКЛ ? 24810 ? 28680 ?15990 ?1,43? 0,84?15550 ?1,36? 0,79?14220 ?1,26? 0,7
? (2530)? (2925) ?(1631)? ? ?(1586)? ? ?(1450)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-4АтVСКЛ ? 31900 ? 36790 ?21050 ?1,96? 1,11?20330 ?1,86? 1,02?18450 ?1,70? 0,88
? (3253)? (3752) ?(2147)? ? ?(2073)? ? ?(1881)? ?
Продолжение табл. 6
???????????????????????????????????????????????????????????????????????????????????
Марка ? Контрольные ?Контрольные равномерно распределенные нагрузки P ,
плиты ? равномерно ? пр
? распределенные ?Па (кгс/м2), контрольные прогибы f , см, относитель-
? нагрузки для ? к
?оценки прочности?ные прогибы для оценки жесткости и трещиностойкости
? плит, Па ?плит при возрасте бетона к моменту испытания, сут.
? (кгс/м2), при ??????????????????????????????????????????????????????
? ? 14 ? 28 ? 100
???????????????????????????????????????????????????????????????????????
?C = 1,35?C = 1,6? P ? f ?f ? P ? f ?f ? P ? f ?f
? ? ? пр ? к ? длит? пр ? к ? длит? пр ? к ? длит
? ? ? ? ?-----? ? ?-----? ? ?-----
? ? ? ? ?f ? ? ?f ? ? ?f
? ? ? ? ? пред? ? ? пред? ? ? пред
???????????????????????????????????????????????????????????????????????????????????
П1-1AIV ? 7360 ? 9190 ? 4250 ?0,42?0,24 ? 4250 ?0,40?0,20 ? 4020 ?0,39? 0,15
? (751) ? (937)? (433)? ? ? (443)? ? ? (410)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-2АIV ? 10230 ? 12600 ? 6210 ?0,57?0,28 ? 6140 ?0,54?0,24 ? 5780 ?0,51? 0,18
? (1043) ? (1283)? (633)? ? ? (626)? ? ? (590)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-3АIV ? 13720 ? 16720 ? 8720 ?0,71?0,32 ? 8560 ?0,67?0,28 ? 7940 ?0,64? 0,22
? (1399) ? (1705)? (889)? ? ? (873)? ? ? (810)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-4АIV ? 17220 ? 20860 ?11200 ?0,94?0,38 ?10900 ?0,88?0,32 ?10100 ?0,82? 0,24
? (1756) ? (2127)?(1140)? ? ?(1113)? ? ?(1030)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-5АIV ? 21190 ? 25600 ?14300 ?1,22?0,46 ?13820 ?1,11?0,37 ?12550 ?0,99? 0,23
? (2161) ? (2607)?(1451)? ? ?(1409)? ? ?(1280)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-6АIV ? 27380 ? 32900 ?18690 ?1,74?0,58 ?17910 ?1,62?0,45 ?16370 ?1,48? 0,24
? (2792) ? (3356)?(1906)? ? ?(1826)? ? ?(1670)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-7АIV ? 31190 ? 37400 ?21440 ?2,01?0,82 ?20530 ?1,87?0,67 ?17650 ?1,71? 0,44
? (3181) ? (3817)?(2186)? ? ?(2093)? ? ?(1800)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-1АIVЛ ? 7840 ? 9650 ? 4830 ?0,59?0,32 ? 4710 ?0,56?0,28 ? 4410 ?0,52? 0,22
? (799) ? (984)? (493)? ? ? (480)? ? ? (450)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-2АIVЛ ? 10220 ? 12500 ? 6470 ?0,75?0,37 ? 6340 ?0,71?0,33 ? 5880 ?0,67? 0,26
? (1042) ? (1272)? (660)? ? ? (646)? ? ? (600)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-3АIVЛ ? 14190 ? 17180 ? 9020 ?0,94?0,47 ? 8800 ?0,90?0,43 ? 8330 ?0,87? 0,34
? (1447) ? (1752)? (920)? ? ? (900)? ? ? (850)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-4АIVЛ ? 17370 ? 20950 ?11400 ?1,24?0,52 ?11180 ?1,18?0,47 ?10290 ?1,09? 0,37
? (1771) ? (2136)?(1166)? ? ?(1140)? ? ?(1050)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-5АIVЛ ? 21500 ? 25840 ?14500 ?1,60?0,67 ?13950 ?1,51?0,58 ?12840 ?1,38? 0,44
? (2192) ? (2635)?(1479)? ? ?(1422)? ? ?(1310)? ?
???????????????????????????????????????????????????????????????????????????????????
П1-6АIVЛ ? 25800 ? 30920 ?18170 ?2,36?0,82 ?17400 ?2,20?0,67 ?15490 ?1,96? 0,41
? (2629) ? (3153)?(1853)? ? ?(1773)? ? ?(1580)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-1АIV ? 7360 ? 9190 ? 4250 ?0,42?0,24 ? 4250 ?0,40?0,20 ? 4020 ?0,39? 0,15
П2-1АIV-1 ? (751) ? (937)? (433)? ? ? (443)? ? ? (410)? ?
П2-1АIV-2 ? ? ? ? ? ? ? ? ? ? ?
П2-1АIV-3 ? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????????????
П2-2АIV ? 10230 ? 12600 ? 6210 ?0,57?0,28 ? 6140 ?0,54?0,24 ? 5780 ?0,51? 0,18
? (1043) ? (1283)? (633)? ? ? (626)? ? ? (590)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-3AIV ? 13720 ? 16720 ? 8720 ?0,71?0,32 ? 8560 ?0,67?0,28 ? 7940 ?0,64? 0,22
? (1389) ? (1705)? (889)? ? ? (873)? ? ? (810)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-4АIV ? 17220 ? 20860 ?11200 ?0,94?0,38 ?10900 ?0,88?0,32 ?10100 ?0,82? 0,24
? (1756) ? (2127)?(1140)? ? ?(1113)? ? ?(1030)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-5АIV ? 21190 ? 25600 ?14300 ?1,22?0,46 ?13820 ?1,11?0,37 ?12550 ?0,99? 0,23
? (2161) ? (2607)?(1451)? ? ?(1409)? ? ?(1280)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-6АIV ? 27380 ? 32900 ?18690 ?1,74?0,58 ?17910 ?1,62?0,45 ?16370 ?1,48? 0,24
? (2792) ? (3356)?(1906)? ? ?(1826)? ? ?(1670)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-7AIV ? 31190 ? 37400 ?21440 ?2,01?0,82 ?20530 ?1,87?0,67 ?17650 ?1,71? 0,44
? (3180) ? (3817)?(2186)? ? ?(2093)? ? ?(1800)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-1AIVЛ ? 7840 ? 9650 ? 4830 ?0,59?0,32 ? 4710 ?0,56?0,28 ? 4410 ?0,52? 0,22
П2-1АIVЛ-1 ? (799) ? (984)? (493)? ? ? (480)? ? ? (450)? ?
П2-1АIVЛ-2 ? ? ? ? ? ? ? ? ? ? ?
П2-1АIV-3 ? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????????????
П2-2АIVЛ ? 10220 ? 12500 ? 6470 ?0,75?0,37 ? 6340 ?0,71?0,33 ? 5880 ?0,67? 0,26
? (1042) ? (1272)? (660)? ? ? (646)? ? ? (600)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-3АIVЛ ? 14190 ? 17180 ? 9020 ?0,94?0,47 ? 8800 ?0,90?0,43 ? 8330 ?0,87? 0,34
? (1447) ? (1752)? (920)? ? ? (900)? ? ? (850)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-4АIVЛ ? 17370 ? 20950 ?11400 ?1,24?0,52 ?11180 ?1,18?0,47 ?10290 ?1,09? 0,37
? (1771) ? (2136)?(1166)? ? ?(1140)? ? ?(1050)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-5АIVЛ ? 21500 ? 25840 ?14500 ?1,60?0,67 ?13950 ?1,51?0,58 ?12840 ?1,38? 0,44
? (2192) ? (2635)?(1479)? ? ?(1422)? ? ?(1310)? ?
???????????????????????????????????????????????????????????????????????????????????
П2-6АIVЛ ? 25800 ? 30920 ?18170 ?2,36?0,82 ?17400 ?2,20?0,67 ?15490 ?1,96? 0,41
? (2629) ? (3153)?(1853)? ? ?(1773)? ? ?(1580)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-1АIV ? 14540 ? 17780 ? 9180 ?0,70?0,47 ? 8970 ?0,67?0,44 ? 8350 ?0,64? 0,40
? (1483) ? (1813)? (936)? ? ? (915)? ? ? (851)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-2АIV ? 19700 ? 23900 ?13000 ?1,05?0,65 ?12590 ?1,00?0,60 ?11530 ?0,95? 0,53
? (2009) ? (2437)?(1326)? ? ?(1284)? ? ?(1176)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-3АIV ? 26800 ? 32310 ?17960 ?1,43?0,84 ?17440 ?1,36?0,78 ?15920 ?1,27? 0,69
? (2733) ? (3295)?(1831)? ? ?(1778)? ? ?(1623)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-4АIV ? 31870 ? 38320 ?21880 ?1,72?0,96 ?21050 ?1,62?0,88 ?19040 ?1,49? 0,75
? (3250) ? (3908)?(2231)? ? ?(2147)? ? ?(1942)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-5АIV ? 36610 ? 43930 ?25800 ?1,98?1,09 ?24660 ?1,84?0,96 ?21970 ?1,66? 0,77
? (3733) ? (4480)?(2631)? ? ?(2515)? ? ?(2240)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-1АIVЛ ? 14860 ? 18040 ? 9810 ?0,90?0,60 ? 9490 ?0,86?0,57 ? 8680 ?0,80? 0,51
? (1515) ? (1840)?(1000)? ? ? (968)? ? ? (885)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-2АIVЛ ? 20070 ? 24220 ?13620 ?1,32?0,82 ?13210 ?1,26?0,77 ?11910 ?1,16? 0,69
? (2047) ? (2470)?(1389)? ? ?(1347)? ? ?(1214)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-3АIVЛ ? 26470 ? 31800 ?18160 ?1,71?1,04 ?17540 ?1,63?0,98 ?15850 ?1,49? 0,87
? (2699) ? (3243)?(1852)? ? ?(1789)? ? ?(1616)? ?
???????????????????????????????????????????????????????????????????????????????????
П3-4АIVЛ ? 31420 ? 37670 ?21990 ?2,06?1,22 ?21150 ?1,94?1,12 ?18910 ?1,75? 0,96
? (3204) ? (3841)?(2242)? ? ?(2157)? ? ?(1928)? ?
3.2. Прочность бетона плит следует определять по ГОСТ 10180-78 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105-86.
ИС NORMPROD: примечание.
Взамен ГОСТ 17624-78 Постановлением Госстроя СССР от 26.12.1986 N 67 с 1 января 1988 года введен в действие ГОСТ 17624-87.
При испытании плит неразрушающими методами фактическую передаточную и отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624-78 или приборами механического действия по ГОСТ 22690.0-77 - ГОСТ 22690.4-77, а также другими методами, предусмотренными стандартами на методы испытания бетона.
ИС NORMPROD: примечание.
Взамен ГОСТ 10060-87 Постановлением Минстроя России от 05.03.1996 N 18-17 с 1 сентября 1996 года введены в действие ГОСТ 10060.0-95, ГОСТ 10060.1-95, ГОСТ 10060.2-95, ГОСТ 10060.3-95, ГОСТ 10060.4-95.
3.3. Морозостойкость бетона следует определять по ГОСТ 10060-87 на серии образцов, изготовленных из бетонной смеси рабочего состава.
3.4. Водонепроницаемость бетона плит, предназначенных для эксплуатации в газообразных средах с агрессивной степенью воздействия, следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.5-84 на серии образцов, изготовленных из бетонной смеси рабочего состава.
ИС NORMPROD: примечание.
Взамен ГОСТ 10181.0-81 и ГОСТ 10181.3-81 Постановлением Госстроя РФ от 14.12.2000 N 127 с 1 июля 2001 года введен в действие ГОСТ 10181-2000.
3.5. Объем межзерновых пустот в уплотненной смеси легкого бетона следует определять по ГОСТ 10181.0-81 и ГОСТ 10181.3-81.
3.6. Среднюю плотность легкого бетона следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.1-78 на серии образцов, изготовленных из бетонной смеси рабочего состава.
3.7. Методы контроля и испытаний сварных арматурных и закладных изделий - по ГОСТ 10922-75 и ГОСТ 23858-79.
3.8. Силу натяжения арматуры, контролируемую по окончании натяжения, следует измерять по ГОСТ 22362-77.
3.9. Размеры и отклонения от прямолинейности, плоскостности и равенства диагоналей поверхностей плит, ширину раскрытия технологических трещин, качество бетонных поверхностей и внешний вид плит следует проверять методами, установленными ГОСТ 13015-75.
3.10. Положение арматурных и закладных изделий, а также толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625-83 и ГОСТ 22904-78.
4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
4.1. Транспортировать и хранить плиты следует в соответствии с требованиями ГОСТ 13015.4-84 и настоящего стандарта.
4.2. Плиты следует транспортировать и хранить в горизонтальном положении в штабелях.
4.3. Высота штабеля плит не должна превышать 2,5 м.
4.4. Подкладки под плитами и прокладки между ними в штабеле следует располагать по торцам продольных ребер в местах установки опорных закладных изделий.
4.5. При транспортировании плиты следует укладывать на транспортные средства продольной осью по направлению движения транспорта.
Приложение
Обязательное
ПЛИТЫ
С НАПРЯГАЕМОЙ АРМАТУРНОЙ СТАЛЬЮ КЛАССА А-IIIВ
1. Основные параметры плит приведены:
в табл. 7 - для плит, предназначенных для эксплуатации в неагрессивной среде;
в табл. 8 - для плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивной степенями воздействия.
2. Значения контрольных нагрузок, контрольных прогибов и относительных прогибов для оценки прочности, жесткости и трещиностойкости плит приведены:
в табл. 9 - для плит, предназначенных для эксплуатации в газообразных средах с неагрессивной степенью воздействия;
в табл. 10 - для плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивной степенями воздействия.
Таблица 7
??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
Класс ? Марка ? Равномерно распределенная? Напрягаемая арматура ?Класс ?Переда-?Предварительное? Расход
напря- ? плиты ? нагрузка на плиту при ???????????????????????????бетона?точная ? напряжение в ? материалов
гаемой ? ? коэффициенте надежности?в крайнем ? в среднем ?по ?проч- ? арматуре до ??????????????
арма- ? ? по нагрузке ? ребре ? ребре ?проч- ?ность ?обжатия бетона ?Бетон,?Сталь,
туры ? ???????????????????????????? ? ?ности ?бетона,????????????????? м3 ? кг
? ? гамма = 1 ? гамма > 1 ? ? ?на ?МПа ? МПа ? кгс/см2? ?
? ? f ? f ? ? ?сжатие? ? ? ? ?
? ???????????????????????????? ? ? ? ? ? ? ?
? ? Па ?кгс/м2? Па ?кгс/м2? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
А-IIIв ?П1-1АIIIв ? 5000? 510 ? 6080 ? 620 ?1 диаметр 16?2 диаметр 16?В22,5 ? 16 ? 290 ? 3000 ? 1,54 ?115,5
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-2АIIIв ? 6670? 680 ? 8040 ? 820 ?1 диаметр 18?2 диаметр 18? ? ? ? ? ?130,0
?????????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П1-3АIIIв ? 8530? 870 ?10300 ? 1050 ?1 диаметр 20?2 диаметр 20?В27,5 ? 19 ? ? ? ?143,8
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-4АIIIв ?10590? 1080 ?12750 ? 1300 ?1 диаметр 22?2 диаметр 22? ? ? ? ? ?161,3
?????????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П1-5АIIIв ?14020? 1430 ?16870 ? 1720 ?1 диаметр 25?2 диаметр 25?В30 ? 21 ? ? ? ?180,9
??????????????????????????????????????????????????????????????????? ? ????????????????? ???????
?П1-6АIIIв ?15890? 1620 ?19120 ? 1950 ?2 диаметр 20?4 диаметр 20? ? ? 390 ? 4000 ? ?228,5
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-7АIIIв ?19610? 2000 ?23530 ? 2400 ?2 диаметр 22?4 диаметр 22? ? ? ? ? ?252,5
?????????????????????????????????????????????????????????????????????????????????????????????????? ???????
?П1-1АIIIвЛ ? 5490? 560 ? 6570 ? 670 ?1 диаметр 16?2 диаметр 16?В22,5 ? 16 ? 290 ? 3000 ? ?115,5
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-2АIIIвЛ ? 7060? 720 ? 8530 ? 870 ?1 диаметр 18?2 диаметр 18? ? ? ? ? ?130,0
?????????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П1-3АIIIвЛ ? 8920? 910 ?10690 ? 1090 ?1 диаметр 20?2 диаметр 20?В27,5 ? 19 ? ? ? ?143,8
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-4АIIIвЛ ?10880? 1110 ?13140 ? 1340 ?1 диаметр 22?2 диаметр 22? ? ? ? ? ?161,3
?????????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П1-5АIIIвЛ ?14320? 1460 ?17260 ? 1760 ?1 диаметр 25?2 диаметр 25?В30 ? 21 ? ? ? ?180,9
??????????????????????????????????????????????????????????????????? ? ????????????????? ???????
?П1-6АIIIвЛ ?16280? 1660 ?19610 ? 2000 ?2 диаметр 20?4 диаметр 20? ? ? 390 ? 4000 ? ?228,5
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-7АIIIвЛ ?20000? 2040 ?24020 ? 2450 ?2 диаметр 22?4 диаметр 22? ? ? ? ? ?252,5
???????????????????????????????????????????????????????????????????????????????????????????????????????????????
?П2-1АIIIв ? 5000? 510 ? 6080 ? 620 ?1 диаметр 16? - ?В22,5 ? 16 ? 290 ? 3000 ? 0,76 ? 56,4
?????????????? ? ? ? ? ? ? ? ? ? ??????????????
?П2-1АIIIв-1 ? ? ? ? ? ? ? ? ? ? ? 0,84 ? 78,1
?????????????? ? ? ? ? ? ? ? ? ? ??????????????
?П2-1АIIIв-2 ? ? ? ? ? ? ? ? ? ? ? 0,83 ? 78,9
?????????????? ? ? ? ? ? ? ? ? ? ??????????????
?П2-1АIIIв-3 ? ? ? ? ? ? ? ? ? ? ? 0,79 ? 86,4
??????????????????????????????????????????????????????????????????? ? ? ? ??????????????
?П2-2АIIIв ? 6670? 680 ? 8040 ? 820 ?1 диаметр 18? - ? ? ? ? ? 0,76 ? 63,2
?????????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П2-3АIIIв ? 8530? 870 ?10300 ? 1050 ?1 диаметр 20? - ?В27,5 ? 19 ? ? ? ? 70,1
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П2-4АIIIв ?10590? 1080 ?12750 ? 1300 ?1 диаметр 22? - ? ? ? ? ? ? 78,1
?????????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П2-5АIIIв ?14020? 1430 ?16870 ? 1720 ?1 диаметр 25? - ?В30 ? 21 ? ? ? ? 87,9
?????????????????????????????????????????????????????? ? ? ????????????????? ???????
?П2-6АIIIв ?15890? 1620 ?19120 ? 1950 ?2 диаметр 20? ? ? ? 390 ? 4000 ? ?108,9
?????????????????????????????????????????????????????? ? ? ? ? ? ???????
?П2-7АIIIв ?19610? 2000 ?23530 ? 2400 ?2 диаметр 22? ? ? ? ? ? ?120,9
?????????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П2-8АIIIв ?26080? 2660 ?31380 ? 3200 ?2 диаметр 25? - ?В40 ? 28 ? ? ? ?148,9
?????????????????????????????????????????????????????????????????????????????????????????????????? ???????
?П2-1АIIIвЛ ? 5490? 560 ? 6570 ? 670 ?1 диаметр 16? - ?В22,5 ? 16 ? 290 ? 3000 ? ? 56,4
?????????????? ? ? ? ? ? ? ? ? ? ??????????????
?П2-1АIIIвЛ-1? ? ? ? ? ? ? ? ? ? ? 0,84 ? 78,1
?????????????? ? ? ? ? ? ? ? ? ? ??????????????
?П2-1АIIIвЛ-2? ? ? ? ? ? ? ? ? ? ? 0,83 ? 78,9
?????????????? ? ? ? ? ? ? ? ? ? ??????????????
?П2-1АIIIвЛ-3? ? ? ? ? ? ? ? ? ? ? 0,79 ? 86,4
?????????????????????????????????????????????????????? ? ? ? ? ??????????????
?П2-2АIIIвЛ ? 7060? 720 ? 8530 ? 870 ?1 диаметр 18? ? ? ? ? ? 0,76 ? 63,2
?????????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П2-3АIIIвЛ ? 8920? 910 ?10690 ? 1090 ?1 диаметр 20? - ?В27,5 ? 19 ? ? ? ? 70,1
?????????????????????????????????????????????????????? ? ? ? ? ? ???????
?П2-4АIIIвЛ ?10880? 1110 ?13140 ? 1340 ?1 диаметр 22? ? ? ? ? ? ? 78,1
?????????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П2-5АIIIвЛ ?14320? 1460 ?17260 ? 1760 ?1 диаметр 25? - ?В30 ? 21 ? ? ? ? 87,4
?????????????????????????????????????????????????????? ? ? ????????????????? ???????
?П2-6АIIIвЛ ?16280? 1660 ?19610 ? 2000 ?2 диаметр 20? ? ? ? 390 ? 4000 ? ?108,9
?????????????????????????????????????????????????????? ? ? ? ? ? ???????
?П2-7АIIIвЛ ?20000? 2040 ?24020 ? 2450 ?2 диаметр 22? ? ? ? ? ? ?120,9
???????????????????????????????????????????????????????????????????????????????????????????????????????????????
?П3-1АIIIв ? 5590? 570 ? 6760 ? 690 ?1 диаметр 14? - ?В22,5 ? 16 ? 290 ? 3000 ? 0,58 ? 58,2
?????????????????????????????????????????????????????? ? ? ????????????????? ???????
?П3-2АIIIв ? 9120? 930 ?10980 ? 1120 ?1 диаметр 16? ? ? ? 340 ? 3500 ? ? 62,4
?????????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П3-3АIIIв ?11670? 1190 ?14020 ? 1430 ?1 диаметр 18? - ?В27,5 ? 19 ? ? ? ? 67,2
?????????????????????????????????????????????????????????????????????????????????????????????????? ???????
?П3-4АIIIв ?15390? 1570 ?18530 ? 1890 ?1 диаметр 20? - ?В30 ? 21 ? 390 ? 4000 ? ? 72,4
?????????????????????????????????????????????????????? ? ? ? ? ? ???????
?П3-5АIIIв ?18240? 1860 ?21870 ? 2230 ?1 диаметр 22? ? ? ? ? ? ? 84,7
?????????????????????????????????????????????????????? ? ? ????????????????? ???????
?П3-6АIIIв ?22750? 2320 ?27360 ? 2790 ?1 диаметр 25? ? ? ? 450 ? 4600 ? ? 94,5
?????????????????????????????????????????????????????????????????????????????????????????????????? ???????
?П3-1АIIIвЛ ? 5980? 610 ? 7160 ? 730 ?1 диаметр 14? - ?В22,5 ? 16 ? 290 ? 3000 ? ? 58,2
?????????????????????????????????????????????????????? ? ? ????????????????? ???????
?П3-2АIIIвЛ ? 8330? 850 ?10000 ? 1020 ?1 диаметр 16? ? ? ? 340 ? 3500 ? ? 62,4
?????????????????????????????????????????????????????????????????????????????????????????????????? ???????
?П3-3АIIIвЛ ?11770? 1200 ?14120 ? 1440 ?1 диаметр 18? - ?В27,5 ? 19 ? 410 ? 4200 ? ? 67,2
?????????????????????????????????????????????????????????????????????????????????????????????????? ???????
?П3-4АIIIвЛ ?14810? 1510 ?17850 ? 1820 ?1 диаметр 20? - ?В30 ? 21 ? 450 ? 4600 ? ? 72,4
?????????????????????????????????????????????????????? ? ? ? ? ? ???????
?П3-5АIIIвЛ ?16870? 1720 ?20300 ? 2070 ?1 диаметр 22? ? ? ? ? ? ? 84,7
?????????????????????????????????????????????????????? ? ? ? ? ? ???????
?П3-6АIIIвЛ ?21080? 2150 ?25300 ? 2580 ?1 диаметр 25? ? ? ? ? ? ? 94,5
Таблица 8
???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
Класс ?Марка плиты ?Равномерно распределенная ? Напрягаемая арматура ?Класс ?Переда- ?Предварительное? Расход
напря-? ? нагрузка на плиту при ???????????????????????????бетона?точная ? напряжение в ? материалов
гаемой? ?коэффициенте надежности по? в крайнем ? в среднем ?по ?проч- ? арматуре до ??????????????
арма- ? ? нагрузке ? ребре ? ребре ?проч- ?ность ? обжатия бетона?Бетон,?Сталь,
туры ? ???????????????????????????? ? ?ности ?бетона, ????????????????? м3 ? кг
? ? гамма = 1 ? гамма > 1 ? ? ?на ?МПа ? МПа ? кгс/см2? ?
? ? f ? f ? ? ?сжатие? ? ? ? ?
? ???????????????????????????? ? ? ? ? ? ? ?
? ? Па ?кгс/м2? Па ?кгс/м2? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
А-IIIв?П1-1АIIIв ? 5000? 510 ? 6080 ? 620 ?1 диаметр 16?2 диаметр 16?В22,5 ? 16 ? 450 ? 4600 ? 1,54 ?115,5
???????????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П1-2АIIIв ? 6860? 700 ? 8230 ? 840 ?1 диаметр 18?2 диаметр 18? В30 ? 21 ? ? ? ?130,0
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-3АIIIв ? 8630? 880 ?10390 ? 1060 ?1 диаметр 20?2 диаметр 20? ? ? ? ? ?143,8
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-4АIIIв ?10690? 1090 ?12840 ? 1310 ?1 диаметр 22?2 диаметр 22? ? ? ? ? ?161,3
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-5АIIIв ?14020? 1430 ?16860 ? 1720 ?1 диаметр 25?2 диаметр 25? ? ? ? ? ?180,9
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-6АIIIв ?15880? 1620 ?19120 ? 1950 ?2 диаметр 20?4 диаметр 20? ? ? ? ? ?228,5
???????????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П1-7АIIIв ?19610? 2000 ?23530 ? 2400 ?2 диаметр 22?4 диаметр 22? В40 ? 28 ? ? ? ?252,5
???????????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П1-1АIIIвЛ ? 5390? 550 ? 6570 ? 670 ?1 диаметр 16?2 диаметр 16?В22,5 ? 16 ? ? ? ?115,5
???????????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П1-2АIIIвЛ ? 7150? 730 ? 8630 ? 880 ?1 диаметр 18?2 диаметр 18? В30 ? 21 ? ? ? ?130,0
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-3АIIIвЛ ? 8920? 910 ?10780 ? 1100 ?1 диаметр 20?2 диаметр 20? ? ? ? ? ?143,8
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-4АIIIвЛ ?10980? 1120 ?13230 ? 1350 ?1 диаметр 22?2 диаметр 22? ? ? ? ? ?161,3
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-5АIIIвЛ ?14310? 1460 ?17260 ? 1760 ?1 диаметр 25?2 диаметр 25? ? ? ? ? ?180,9
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П1-6АIIIвЛ ?16280? 1660 ?19610 ? 2000 ?2 диаметр 20?4 диаметр 20? ? ? ? ? ?228,5
???????????????????????????????????????????????????????????????????????????????????? ? ??????????????
?П2-1АIIIв ? 5000? 510 ? 6080 ? 620 ?1 диаметр 16? - ?В22,5 ? 16 ? ? ? 0,76 ? 56,4
?????????????? ? ? ? ? ? ? ? ? ? ??????????????
?П2-1АIIIв-1 ? ? ? ? ? ? ? ? ? ? ? 0,84 ? 78,1
?????????????? ? ? ? ? ? ? ? ? ? ??????????????
?П2-1АIIIв-2 ? ? ? ? ? ? ? ? ? ? ? 0,83 ? 78,9
?????????????? ? ? ? ? ? ? ? ? ? ??????????????
?П2-1АIIIв-3 ? ? ? ? ? ? ? ? ? ? ? 0,79 ? 86,4
???????????????????????????????????????????????????????????????????????????????????? ? ??????????????
?П2-2АIIIв ? 6860? 700 ? 8230 ? 840 ?1 диаметр 18? - ? В22,5? 16 ? ? ? 0,76 ? 63,2
???????????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П2-3АIIIв ? 8630? 880 ?10390 ? 1060 ?1 диаметр 20? - ? ? ? ? ? ? 70,1
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П2-4АIIIв ?10690? 1090 ?12840 ? 1310 ?1 диаметр 22? - ? 830 ? 21 ? ? ? ? 78,1
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П2-5АIIIв ?14020? 1430 ?16860 ? 1720 ?1 диаметр 25? - ? ? ? ? ? ? 87,9
?????????????????????????????????????????????????????? ? ? ? ? ? ???????
?П2-6АIIIв ?15880? 1620 ?19120 ? 1950 ?2 диаметр 20? ? ? ? ? ? ?108,9
?????????????????????????????????????????????????????? ?????????????????? ? ? ???????
?П2-7АIIIв ?19610? 2000 ?23530 ? 2400 ?2 диаметр 22? ? В40 ? 28 ? ? ? ?120,9
???????????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П2-1АIIIвЛ ? 5390? 550 ? 6570 ? 670 ?1 диаметр 16? - ? В22,5? 16 ? ? ? ? 56,4
?????????????? ? ? ? ? ? ? ? ? ? ??????????????
?П2-1АIIIвЛ-1? ? ? ? ? ? ? ? ? ? ? 0,84 ? 78,1
?????????????? ? ? ? ? ? ? ? ? ? ??????????????
?П2-1АIIIвЛ-2? ? ? ? ? ? ? ? ? ? ? 0,83 ? 78,9
?????????????? ? ? ? ? ? ? ? ? ? ??????????????
?П2-1АIIIвЛ-3? ? ? ? ? ? ? ? ? ? ? 0,79 ? 86,4
?????????????????????????????????????????????????????? ? ? ? ? ??????????????
?П2-2АIIIвЛ ? 7150? 730 ? 8630 ? 880 ?1 диаметр 18? ? ? ? ? ? 0,76 ? 63,2
???????????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П2-3АIIIвЛ ? 8920? 910 ?10780 ? 1100 ?1 диаметр 20? - ? В30 ? 21 ? ? ? ? 70,1
?????????????????????????????????????????????????????? ? ? ? ? ? ???????
?П2-4АIIIвЛ ?10980? 1120 ?13230 ? 1350 ?1 диаметр 22? ? ? ? ? ? ? 78,1
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П2-5АIIIвЛ ?14310? 1460 ?17260 ? 1760 ?1 диаметр 25? - ? ? ? ? ? ? 87,9
?????????????????????????????????????????????????????? ? ? ? ? ? ???????
?П2-6АIIIвЛ ?16280? 1660 ?19610 ? 2000 ?2 диаметр 20? ? ? ? ? ? ?108,9
???????????????????????????????????????????????????????????????????????????????????? ? ??????????????
?П3-1АIIIв ? 4120? 420 ? 5000 ? 510 ?1 диаметр 14? - ?В22,5 ? 16 ? ? ? 0,58 ? 58,2
???????????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П3-2АIIIв ? 8740? 800 ? 8730 ? 890 ?1 диаметр 16? - ?В27,5 ? 19 ? ? ? ? 62,4
???????????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П3-3АIIIв ?11080? 1130 ?13340 ? 1360 ?1 диаметр 18? - ? В30 ? 21 ? ? ? ? 67,2
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П3-4АIIIв ?15400? 1570 ?18530 ? 1890 ?1 диаметр 20? - ? ? ? ? ? ? 72,4
?????????????????????????????????????????????????????? ? ? ? ? ? ???????
?П3-5АIIIв ?17650? 1800 ?21180 ? 2160 ?1 диаметр 22? ? ? ? ? ? ? 84,7
?????????????????????????????????????????????????????? ? ? ? ? ? ???????
?П3-6АIIIв ?22750? 2320 ?27360 ? 2790 ?1 диаметр 25? ? ? ? ? ? ? 94,5
???????????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П3-1АIIIвЛ ? 4610? 470 ? 5590 ? 570 ?1 диаметр 14? - ?В22,5 ? 16 ? ? ? ? 58,2
?????????????????????????????????????????????????????? ?????????????????? ? ? ???????
?П3-2АIIIвЛ ? 7550? 770 ? 9120 ? 930 ?1 диаметр 16? ?В27,5 ? 19 ? ? ? ? 62,4
???????????????????????????????????????????????????????????????????????????????????? ? ? ???????
?П3-3АIIIвЛ ?11470? 1170 ?13820 ? 1410 ?1 диаметр 18? - ? В30 ? 21 ? ? ? ? 67,2
??????????????????????????????????????????????????????????????????? ? ? ? ? ???????
?П3-4АIIIвЛ ?14800? 1510 ?17850 ? 1820 ?1 диаметр 20? - ? ? ? ? ? ? 72,4
?????????????????????????????????????????????????????? ? ? ? ? ? ???????
?П3-5АIIIвЛ ?16770? 1710 ?20200 ? 2060 ?1 диаметр 22? ? ? ? ? ? ? 84,7
Таблица 9
????????????????????????????????????????????????????????????????????????????????????????????????????????????
Марка плиты ? Контрольные ? Контрольные равномерно распределенные нагрузки P , Па (кгс/м2 ), контрольные
? равномерно ? пр
? распределенные ?прогибы f , см, относительные прогибы для оценки жесткости и трещиностойкости
? нагрузки для ? к
? оценки ? плит при возрасте бетона к моменту испытания, сут.
?прочности плит, ???????????????????????????????????????????????????????????????????????????????
? Па (кгс/м2 ), ? 14 ? 28 ? 100
? при ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????
?C = 1,25?C = 1,6? P ? f ?f ? P ?f ?f ? P ? f ? f
? ? ? пр ? к ? длит? пр ? к ? длит? пр ? к ? длит
? ? ? ? ?-----? ? ?-----? ? ? -----
? ? ? ? ?f ? ? ?f ? ? ? f
? ? ? ? ? пред? ? ? пред? ? ? пред
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П1-1АIIIв ? 8110 ? 11070 ? 5290 ? 0,74 ?0,45 ? 5290 (540)?0,73? 0,44? 5000 (510)? 0,74 ? 0,42
? (827) ?(1129) ? (540) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П1-2АIIIв ? 10610 ? 14270 ? 7190 ? 0,99 ?0,54 ? 7120 (726)?0,97? 0,52? 6670 (680)? 0,94 ? 0,47
? (1082) ?(1455) ? (733) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П1-3АIIIв ? 13400 ? 17850 ? 9350 ? 1,16 ?0,61 ? 9150 (933)?1,12? 0,57? 8530 (870)? 1,07 ? 0,52
? (1367) ?(1820) ? (953) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П1-4АIIIв ? 16490 ? 21800 ? 12190 ? 1,46 ?0,74 ?11600 (1183)?1,38? 0,68?10580 (1080)? 1,30 ? 0,60
? (1682) ?(2223) ?(1243) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П1-5АIIIв ? 21640 ? 28390 ? 16450 ? 1,77 ?0,89 ?15780 (1609)?1,67? 0,81?14020 (1430)? 1,51 ? 0,69
? (2207) ?(2895) ?(1677) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П1-6АIIIв ? 24440 ? 31970 ? 18850 ? 2,04 ?0,96 ?17960 (1832)?1,92? 0,97?15890 (1620)? 1,98 ? 0,55
? (2492) ?(3260) ?(1922) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П1-7АIIIв ? 30030 ? 39130 ? 24140 ? 2,53 ?1,11 ?22770 (2322)?2,33? 0,91?19620 (2000)? 2,05 ? 0,60
? (3062) ?(3990) ?(2462) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П1-1АIIIвЛ ? 8730 ? 11720 ? 5940 ? 0,95 ?0,56 ? 5880 (600)?0,94? 0,54? 5490 (560)? 0,91 ? 0,51
? (890) ?(1195) ? (606) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П1-2АIIIвЛ ? 11080 ? 14730 ? 7870 ? 1,24 ?0,67 ? 7740 (789)?1,20? 0,65? 7060 (720)? 1,14 ? 0,58
? (1130) ?(1502) ? (803) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П1-3АIIIвЛ ? 13880 ? 18300 ? 10090 ? 1,43 ?0,76 ? 9820 (1001)?1,37? 0,72? 8920 (910)? 1,28 ? 0,65
? (1415) ?(1867) ?(1029) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П1-4АIIIвЛ ? 16820 ? 22080 ? 12800 ? 1,78 ?0,93 ?12280 (1252)?1,67? 0,87?10890 (1110)? 1,52 ? 0,76
? (1715) ?(2251) ?(1305) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П1-5АIIIвЛ ? 21970 ? 28670 ? 16980 ? 2,15 ?1,18 ?16390 (1671)?2,02? 1,08?14320 (1460)? 1,80 ? 0,93
? (2240) ?(2923) ?(1732) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П1-6АIIIвЛ ? 24900 ? 32430 ? 19400 ? 2,33 ?1,18 ?18840 (1921)?2,18? 1,05?16280 (1660)? 1,95 ? 0,83
? (2540) ?(3307) ?(1979) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П1-7АIIIвЛ ? 30500 ? 39580 ? 24450 ? 3,07 ?1,45 ?22920 (2337)?2,86? 1,24?20010 (2040)? 2,48 ? 0,89
? (3110) ?(4036) ?(2493) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П2-1 АIIIв ? 8110 ? 11070 ? 5290 ? 0,74 ?0,45 ? 5290 (540)?0,73? 0,44? 5000 (510)? 0,74 ? 0,42
П2-1АIIIв-1 ? (827) ?(1129) ? (540) ? ? ? ? ? ? ? ?
П2-1АIIIв-2 ? ? ? ? ? ? ? ? ? ? ?
П2-1АIIIв-3 ? ? ? ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П2-2АIIIв ? 10610 ? 14270 ? 7190 ? 0,99 ?0,54 ? 7120 (726)?0,97? 0,52? 6670 (680)? 0,94 ? 0,47
? (1082) ?(1455) ? (733) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П2-3АIIIв ? 13400 ? 17850 ? 9350 ? 1,16 ?0,61 ? 9150 (933)?1,12? 0,57? 8530 (870)? 1,07 ? 0,52
? (1367) ?(1820) ? (953) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П2-4АIIIв ? 16490 ? 21800 ? 12190 ? 1,46 ?0,74 ?11600 (1183)?1,38? 0,68?10590 (1080)? 1,30 ? 0,60
? (1682) ?(2223) ?(1243) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П2-5АIIIв ? 21640 ? 28390 ? 16450 ? 1,77 ?0,89 ?15780 (1609)?1,67? 0,81?14020 (1430)? 1,51 ? 0,69
? (2207) ?(2895) ?(1677) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П2-6АIIIв ? 24440 ? 31970 ? 18850 ? 2,04 ?0,96 ?17960 (1832)?1,92? 0,97?15890 (1620)? 1,98 ? 0,55
? (2492) ?(3260) ?(1922) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П2-7АIIIв ? 30030 ? 39130 ? 24140 ? 2,53 ?1,11 ?22770 (2322)?2,33? 0,91?19620 (2000)? 2,05 ? 0,60
? (3062) ?(3990) ?(2462) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П2-8АIIIв ? 39890 ? 51740 ? 32750 ? 3,27 ?1,52 ?32750 (3340)?3,37? 1,47?30530 (3113)? 3,09 ? 1,22
? (4067) ?(5276) ?(3340) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П2-1АIIIвЛ ? 8730 ? 11720 ? 5940 ? 0,95 ?0,56 ? 5880 (600)?0,94? 0,54? 5490 (560)? 0,91 ? 0,51
П2-1АIIIвЛ-1? (890) ?(1195) ? (606) ? ? ? ? ? ? ? ?
П2-1АIIIвЛ-2? ? ? ? ? ? ? ? ? ? ?
П2-1АIIIвЛ-3? ? ? ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П2-2АIIIвЛ ? 11080 ? 14730 ? 7870 ? 1,24 ?0,67 ? 7740 (789)?1,20? 0,65? 7060 (720)? 1,14 ? 0,58
? (1130) ?(1502) ? (803) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П2-3АIIIвЛ ? 13880 ? 18300 ? 10090 ? 1,43 ?0,76 ? 9820 (1001)?1,37? 0,72? 8920 (910)? 1,28 ? 0,65
? (1415) ?(1867) ?(1029) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П2-4АIIIвЛ ? 16820 ? 22080 ? 12800 ? 1,78 ?0,93 ?12280 (1252)?1,67? 0,87?10890 (1110)? 1,52 ? 0,76
? (1715) ?(2251) ?(1305) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П2-5АIIIвЛ ? 21970 ? 28670 ? 16980 ? 2,15 ?1,18 ?16390 (1671)?2,02? 1,08?14320 (1460)? 1,80 ? 0,93
? (2240) ?(2923) ?(1732) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П2-6АIIIвЛ ? 24900 ? 32430 ? 19400 ? 2,33 ?1,18 ?18840 (1921)?2,18? 1,05?16280 (1660)? 1,95 ? 0,83
? (2540) ?(3307) ?(1979) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П2-7АIIIвЛ ? 30500 ? 39580 ? 24450 ? 3,07 ?1,45 ?22920 (2337)?2,86? 1,24?20010 (2040)? 2,48 ? 0,89
? (3110) ?(4036) ?(2493) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П3-1АIIIв ? 14030 ? 18790 ? 981 ? 1,29 ?0,85 ? 9700 (989)?1,28? 0,83? 8420 (859)? 1,24 ? 0,81
? (1431) ?(1916) ?(1000) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П3-2АIIIв ? 19280 ? 25500 ? 14030 ? 1,68 ?1,03 ?13620 (1389)?1,63? 0,99?12370 (1261)? 1,53 ? 0,91
? (1966) ?(2600) ?(1431) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П3-3АIIIв ? 23060 ? 30330 ? 17020 ? 1,77 ?1,08 ?16510 (1684)?1,70? 1,02?14890 (1518)? 1,58 ? 0,92
? (2351) ?(3093) ?(1736) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П3-4АIIIв ? 28760 ? 37650 ? 21470 ? 1,90 ?1,13 ?20740 (2115)?1,80? 1,05?18690 (1906)? 1,66 ? 0,93
? (2933) ?(3839) ?(2189) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П3-5АIIIв ? 32920 ? 14520 ? 25180 ? 2,13 ?1,25 ?24150 (2463)?2,00? 1,13?21470 (2189)? 1,81 ? 0,97
? (3357) ?(1481) ?(2568) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П3-6АIIIв ? 39720 ? 51660 ? 31480 ? 2,55 ?1,13 ?29720 (3031)?2,35? 1,13?25990 (2650)? 2,10 ? 0,86
? (4050) ?(5268) ?(3210) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П3-1АIIIвЛ ? 14420 ? 19090 ? 10520 ? 1,52 ?1,01 ?10330 (1053)?1,49? 0,99? 8770 (894)? 1,39 ? 0,92
? (1470) ?(1947) ?(1073) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П3-2АIIIвЛ ? 18340 ? 24110 ? 13620 ? 1,63 ?1,06 ?13210 (1347)?1,57? 1,02?11850 (1208)? 1,46 ? 0,93
? (1870) ?(2459) ?(1389) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П3-3АIIIвЛ ? 23020 ? 30110 ? 17440 ? 1,85 ?1,15 ?16820 (1715)?1,76? 1,08?14960 (1526)? 1,60 ? 0,96
? (2347) ?(3070) ?(1778) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П3-4АIIIвЛ ? 28760 ? 37650 ? 21470 ? 1,90 ?1,13 ?20740 (2115)?1,80? 1,05?18690 (1906)? 1,66 ? 0,93
? (2933) ?(3839) ?(2189) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П3-5АIIIвЛ ? 30750 ? 40010 ? 23840 ? 2,14 ?1,27 ?22810 (2326)?2,01? 1,16?20120 (2052)? 1,79 ? 0,97
? (3136) ?(4080) ?(2431) ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
П3-6АIIIвЛ ? 36760 ? 40700 ? 29310 ? 2,72 ?1,47 ?27760 (2831)?2,52? 1,28?24120 (2460)? 2,19 ? 0,97
? (3748) ?(4864) ?(2989) ? ? ? ? ? ? ? ?
Таблица 10
?????????????????????????????????????????????????????????????????????????????????????????
Марка плиты ? Контрольные ?Контрольные равномерно распределенные нагрузки P , Па
? равномерно ? пр
? распределенные ?(кгс/м2), контрольные прогибы f , см, относительные прогибы
? нагрузки ? к
? для оценки ?для оценки жесткости и трещиностойкости плит при возрасте
?прочности плит, ? бетона к моменту испытания, сут.
? Па (кгс/м2), ????????????????????????????????????????????????????????????
? при ? 14 ? 28 ? 100
?????????????????????????????????????????????????????????????????????????????
?C = 1,25?C = 1,6? P ? f ?f ? P ? f ?f ? P ? f ?f
? ? ? пр ? к ? длит? пр ? к ? длит? пр ? к ? длит
? ? ? ? ?-----? ? ?-----? ? ?-----
? ? ? ? ?f ? ? ?f ? ? ?f
? ? ? ? ? пред? ? ? пред? ? ? пред
?????????????????????????????????????????????????????????????????????????????????????????
П1-1АIIIв ? 8110 ?11070 ? 5350 ?0,48 ?0,25 ? 5290 ? 0,45 ?0,21 ? 5000 ?0,43 ?0,16
? (827) ?(1129) ? (546) ? ? ? (540)? ? ? (510)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П1-2АIIIв ? 10900 ?14650 ? 7380 ?0,57 ?0,28 ? 7250 ? 0,54 ?0,24 ? 6860 ?0,50 ?0,19
? (1112) ?(1494) ? (753) ? ? ? (739)? ? ? (700)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П1-3АIIIв ? 13550 ?18030 ? 9530 ?0,74 ?0,34 ? 9490 ? 0,70 ?0,27 ? 8630 ?0,64 ?0,19
? (1382) ?(1839) ? (972) ? ? ? (968)? ? ? (880)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П1-4АIIIв ? 16640 ?21980 ?12200 ?0,98 ?0,37 ?11800 ? 0,9 ?0,29 ?10690 ?0,81 ?0,18
? (1697) ?(2242) ?(1243) ? ? ?(1203)? ? ?(1090)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П1-5АIIIв ? 21640 ?28390 ?16440 ?1,55 ?0,53 ?15720 ? 1,38 ?0,38 ?14020 ?1,34 ?0,17
? (2207) ?(2895) ?(1676) ? ? ?(1603)? ? ?(1430)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П1-6АIIIв ? 24440 ?31970 ?18700 ?1,91 ?0,73 ?18070 ? 1,77 ?0,56 ?15890 ?1,59 ?0,31
? (2492) ?(3260) ?(1907) ? ? ?(1843)? ? ?(1620)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П1-7АIIIв ? 30030 ?39130 ?23340 ?2,25 ?0,87 ?22160 ? 2,08 ?0,68 ?19600 ?1,85 ?0,40
? (3062) ?(3990) ?(2380) ? ? ?(2260)? ? ?(2000)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П1-1АIIIвЛ ? 8730 ?11720 ? 5970 ?0,68 ?0,35 ? 5840 ? 0,64 ?0,32 ? 5490 ?0,60 ?0,25
? (890) ?(1195) ? (609) ? ? ? (596)? ? ? (560)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П1-2АIIIвЛ ? 11230 ?14920 ? 6850 ?0,81 ?0,40 ? 7700 ? 0,77 ?0,37 ? 7160 ?0,72 ?0,30
? (1145) ?(1521) ? (699) ? ? ? (785)? ? ? (730)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П1-3АIIIвЛ ? 13880 ?18300 ? 9900 ?1,00 ?0,48 ? 9640 ? 0,96 ?0,41 ? 8920 ?0,88 ?0,31
? (1415) ?(1867) ?(1010) ? ? ? (983)? ? ? (910)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П1-4АIIIвЛ ? 16960 ?22260 ?12550 ?1,29 ?0,53 ?12160 ? 1,20 ?0,46 ?10980 ?1,08 ?0,34
? (1730) ?(2270) ?(1280) ? ? ?(1240)? ? ?(1120)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П1-5АIIIвЛ ? 21970 ?28670 ?16970 ?1,92 ?0,70 ?16180 ? 1,63 ?0,57 ?14320 ? 1,3 ?0,33
? (2240) ?(2923) ?(1730) ? ? ?(1650)? ? ?(1460)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П1-6АIIIвЛ ? 25060 ?32620 ?19380 ?2,44 ?1,00 ?18600 ? 2,28 ?0,83 ?16380 ?2,01 ?0,55
? (2555) ?(3326) ?(1976) ? ? ?(1897)? ? ?(1670)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П2-1АIIIв ? ? ? ? ? ? ? ? ? ? ?
П2-1АIIIв-1 ? 8110 ?11070 ? 5350 ?0,48 ?0,25 ? 5290 ? 0,45 ?0,21 ? 5000 ?0,43 ?0,16
????????????? (827) ?(1129) ? (546) ? ? ?(540) ? ? ? (510)? ?
П2-1АIIIв-2 ? ? ? ? ? ? ? ? ? ? ?
????????????? ? ? ? ? ? ? ? ? ? ?
П2-1АIIIв-3 ? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????????????????????????????????????????????????????????????????
П2-2АIIIв ? 10900 ?14650 ? 7380 ?0,57 ?0,28 ? 7250 ? 0,54 ?0,24 ? 6860 ?0,50 ?0,19
? (1112) ?(1494) ? (753) ? ? ? (739)? ? ? (700)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П2-3АIIIв ? 13550 ?18030 ? 9530 ?0,74 ?0,34 ? 9490 ? 0,70 ?0,27 ? 8630 ?0,64 ?0,19
? (1382) ?(1839) ? (972) ? ? ? (968)? ? ? (880)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П2-4АIIIв ? 16640 ?21980 ?12200 ?0,98 ?0,37 ?11800 ? 0,9 ?0,29 ?10690 ?0,81 ?0,18
? (1697) ?(2242) ?(1243) ? ? ?(1203)? ? ?(1090)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П2-5АIIIв ? 21640 ?28390 ?16440 ?1,55 ?0,53 ?15720 ? 1,38 ?0,38 ?14020 ?1,34 ?0,17
? (2207) ?(2895) ?(1676) ? ? ?(1603)? ? ?(1430)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П2-6АIIIв ? 24440 ?31970 ?18700 ?1,91 ?0,73 ?18070 ? 1,77 ?0,56 ?15890 ?1,59 ?0,31
? (2492) ?(3260) ?(1907) ? ? ?(1843)? ? ?(1620)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П2-7АIIIв ? 30030 ?39130 ?23340 ?2,25 ?0,87 ?22160 ? 2,08 ?0,68 ?19600 ?1,85 ?0,40
? (3062) ?(3990) ?(2380) ? ? ?(2260)? ? ?(2000)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П2-1АIIIвЛ ? 8730 ?11720 ? 5970 ?0,68 ?0,35 ? 5840 ? 0,64 ?0,32 ? 5490 ?0,60 ?0,25
? (890) ?(1195) ? (609) ? ? ? (596)? ? ? (560)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П2-1АIIIвЛ-1? 8730 ?11720 ? 5970 ?0,68 ?0,35 ? 5840 ? 0,64 ?0,32 ? 5490 ?0,60 ?0,25
????????????? (890) ?(1195) ? (609) ? ? ? (596)? ? ? (560)? ?
П2-1АIIIвЛ-2? ? ? ? ? ? ? ? ? ? ?
????????????? ? ? ? ? ? ? ? ? ? ?
П2-1АIIIвЛ-3? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????????????????????????????????????????????????????????????????
П2-2АIIIвЛ ? 11230 ?14920 ? 6850 ?0,81 ?0,40 ? 7700 ? 0,77 ?0,37 ? 7160 ?0,72 ?0,30
? (1145) ?(1521) ? (699) ? ? ? (785)? ? ? (730)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П2-3АIIIвЛ ? 13880 ?18300 ? 9900 ?1,00 ?0,48 ? 9640 ? 0,96 ?0,41 ? 8920 ?0,88 ?0,31
? (1415) ?(1867) ?(1010) ? ? ?(983) ? ? ? (910)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П2-4АIIIвЛ ? 17960 ?22260 ?12550 ?1,29 ?0,53 ?12160 ? 1,20 ?0,46 ?10980 ?1,08 ?0,34
? (1730) ?(2270) ?(1280) ? ? ?(1240)? ? ?(1120)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П2-5АIIIвЛ ? 21970 ?28670 ?16970 ?1,92 ?0,70 ?16180 ? 1,63 ?0,57 ?14320 ?1,30 ?0,33
? (2240) ?(2923) ?(1730) ? ? ?(1650)? ? ?(1460)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П2-6АIIIвЛ ? 25060 ?32620 ?19380 ?2,44 ?1,00 ?18600 ? 2,28 ?0,83 ?16380 ?2,01 ?0,55
? (2555) ?(3326) ?(1976) ? ? ?(1897)? ? ?(1670)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П3-1АIIIв ? 12110 ?16030 ? 8460 ?0,62 ?0,47 ? 8260 ? 0,67 ?0,44 ? 7580 ?0,64 ?0,40
? (1235) ?(1635) ? (863) ? ? ? (842)? ? ? (773)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П3-2АIIIв ? 16920 ?22480 ?12070 ?0,98 ?0,62 ?11770 ? 0,94 ?0,57 ?10790 ?0,89 ?0,51
? (1725) ?(2292) ?(1231) ? ? ?(1200)? ? ?(1100)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П3-3АIIIв ? 22830 ?30050 ?16610 ?1,32 ?0,79 ?16100 ? 1,25 ?0,73 ?14740 ?1,18 ?0,65
? (2328) ?(3064) ?(1694) ? ? ?(1642)? ? ?(1503)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П3-4АIIIв ? 27950 ?36600 ?20950 ?1,65 ?0,97 ?20120 ? 1,55 ?0,88 ?18140 ?1,43 ?0,77
? (2850) ?(3732) ?(2136) ? ? ?(2052)? ? ?(1850)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П3-5АIIIв ? 31990 ?41780 ?24460 ?1,88 ?1,05 ?23430 ? 1,75 ?0,93 ?20840 ?1,58 ?0,75
? (3262) ?(4260) ?(2494) ? ? ?(2389)? ? ?(2125)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П3-6АIIIв ? 38570 ?50200 ?30550 ?2,44 ?1,26 ?28900 ? 2,25 ?1,07 ?25230 ?1,98 ?0,79
? (3933) ?(5119) ?(3115) ? ? ?(2947)? ? ?(2573)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П3-1АIIIвЛ ? 12440 ?16570 ? 8980 ?0,88 ?0,59 ? 8780 ? 0,84 ?0,56 ? 7970 ?0,78 ? 0,5
? (1269) ?(1690) ? (916) ? ? ? (895)? ? ? (807)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П3-2АIIIвЛ ? 16800 ?22150 ?12390 ?1,18 ?0,75 ?11970 ? 1,12 ?0,71 ?10830 ?1,03 ?0,63
? (1713) ?(2259) ?(1263) ? ? ?(1221)? ? ?(1104)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П3-3АIIIвЛ ? 22720 ?29730 ?16930 ?1,59 ?0,99 ?16410 ? 1,52 ?0,93 ?14770 ?1,39 ?0,83
? (2317) ?(3032) ?(1726) ? ? ?(1673)? ? ?(1506)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П3-4АIIIвЛ ? 27670 ?36700 ?21050 ?1,97 ?1,20 ?20230 ? 1,86 ?1,12 ?18070 ?1,68 ?0,98
? (2822) ?(3678) ?(2147) ? ? ?(2063)? ? ?(1843)? ?
?????????????????????????????????????????????????????????????????????????????????????????
П3-5АIIIвЛ ? 30680 ?39910 ?23840 ?2,13 ?1,26 ?22700 ? 2,00 ?1,16 ?20070 ?1,78 ?0,97
? (3128) ?(4070) ?(2431) ? ? ?(2315)? ? ?(2047)? ?


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/24/gost_48532.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
