"ГОСТ 5091-78*. Изделия скобяные вспомогательные для деревянных окон и дверей. Типы"

(введен в действие Постановлением Госстроя СССР от 13.03.1978 N 29)

(ред. от 01.11.1986)

"ГОСТ 5091-78*. Изделия скобяные вспомогательные для деревянных окон и дверей. Типы"
(введен в действие Постановлением Госстроя СССР от 13.03.1978 N 29)
(ред. от 01.11.1986)

Оглавление

ГОСТ 5091-78. Изделия скобяные вспомогательные для деревянных окон и дверей. Типы

Приложение. Примеры установки дверных закрывателей верхнего расположения и фиксаторов

Введен в действие

Постановлением Госстроя СССР

от 13 марта 1978 г. N 29

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ИЗДЕЛИЯ СКОБЯНЫЕ ВСПОМОГАТЕЛЬНЫЕ

ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ

ТИПЫ

Auxillary builders hardware

for wooden windows and doors. Tupes

ГОСТ 5091-78*

Список изменяющих документов

(в ред. Изменения N 1, утв. в мае 1982 г.,

Изменения N 2, утв. в ноябре 1986 г.)

Группа Ж34

ОКП 49 8500

49 8600

Взамен

ГОСТ 5091-72

Постановлением Государственного комитета Совета Министров СССР по делам строительства от 13 марта 1978 г. N 29 срок введения установлен с 1 января 1980 года.

Переиздание (июль 1987 г.) с Изменениями N 1, 2, утвержденными в мае 1982 г., ноябре 1986 г. (ИУС N 9-82, 4-87).

1. Настоящий стандарт распространяется на вспомогательные изделия для деревянных окон и дверей, применяемых в массовом строительстве жилых и общественных зданий.

2. Типы и основные размеры вспомогательных изделий, за исключением угольников, должны соответствовать указанным на черт. 1 - 12 и 14. Типы, типоразмеры и основные размеры угольников должны соответствовать указанным на черт. 13 и в табл. 2.

Условные обозначения типов и наименование вспомогательных изделий, рекомендуемая область их применения приведены в табл. 1.

Таблица 1

??????????????????????????????????????????????????????????????????

Условные ? Наименования ? Рекомендуемые области ? Номера

обозначения? вспомогательных ? применения ? чертежей

типов ? изделий ? ?

??????????????????????????????????????????????????????????????????

ЗД1 ? Закрыватель ? Для наружных и внут- ? 1

?дверной верхнего ?ренних дверей ?

?расположения ? ?

ЗД3 ? Закрыватель ? Для внутренних дверей ? 3

?дверной ? ?

ЗД4 ? Закрыватель ? То же ? 4

?дверной верхнего ? ?

?расположения ? ?

ФК1 ? Фиксатор ? Для окон со спаренными? 5

? ?створками ?

ФК2 ? То же ? Для окон со спаренными? 6

? ?створками и форточных ?

? ?створок ?

ФК3 ? " ? Для окон с раздельными? 7

? ?створками ?

ГД ? Глазок дверной ? Для входных дверей в ? 8

? ?квартиры ?

ЦД ? Цепочка дверная ? То же ? 9

УД1 ? Упор дверной ? Для дверей ? 10

УД2 ? То же ? То же ? 11

УО ? Упор оконный ? Для окон с раздельными? 12

? ?створками ?

УГ ? Угольник ? Для окон ? 13

НГ ? Нагель ? Для крепления шиповых ? 14

? ?соединений ?

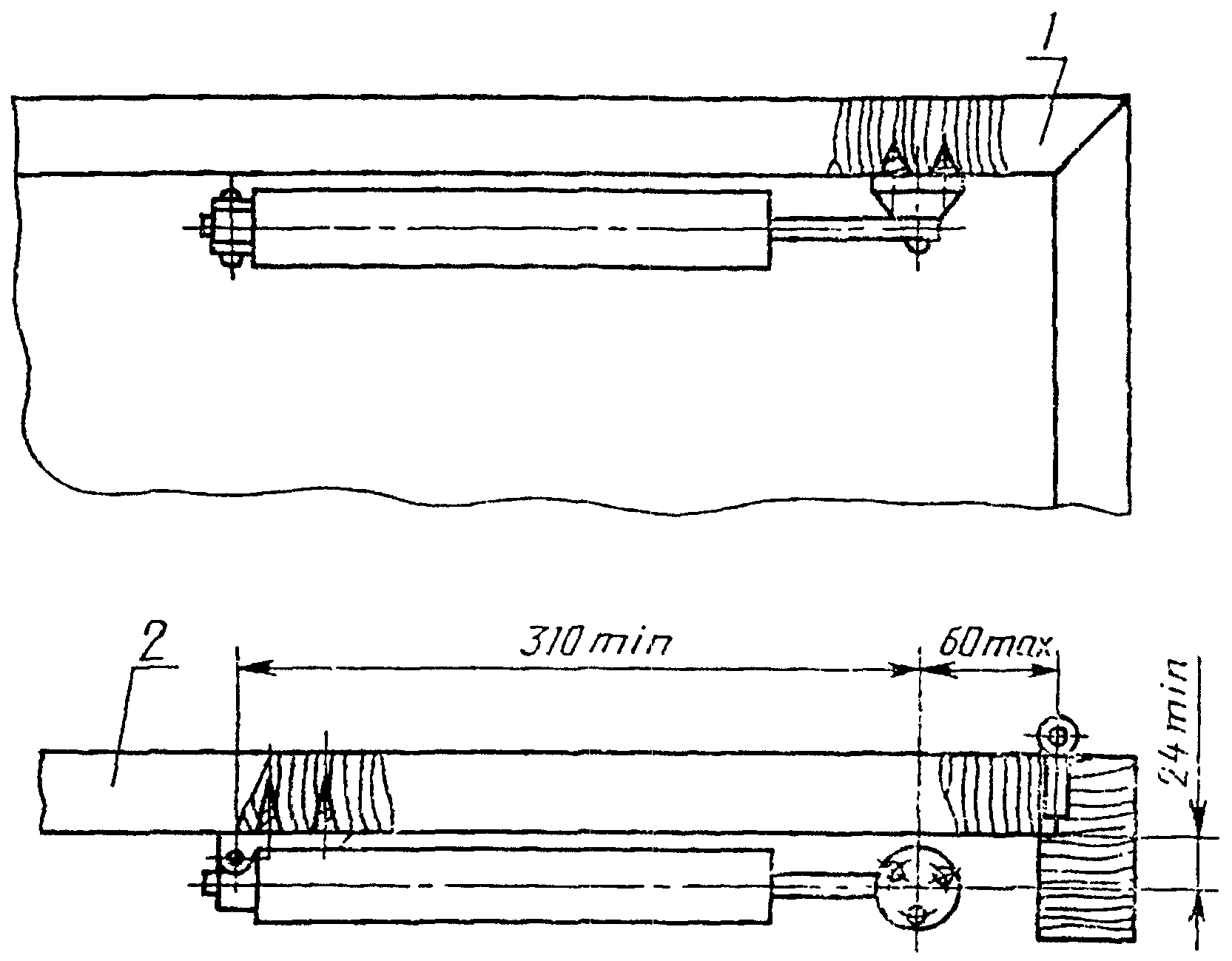

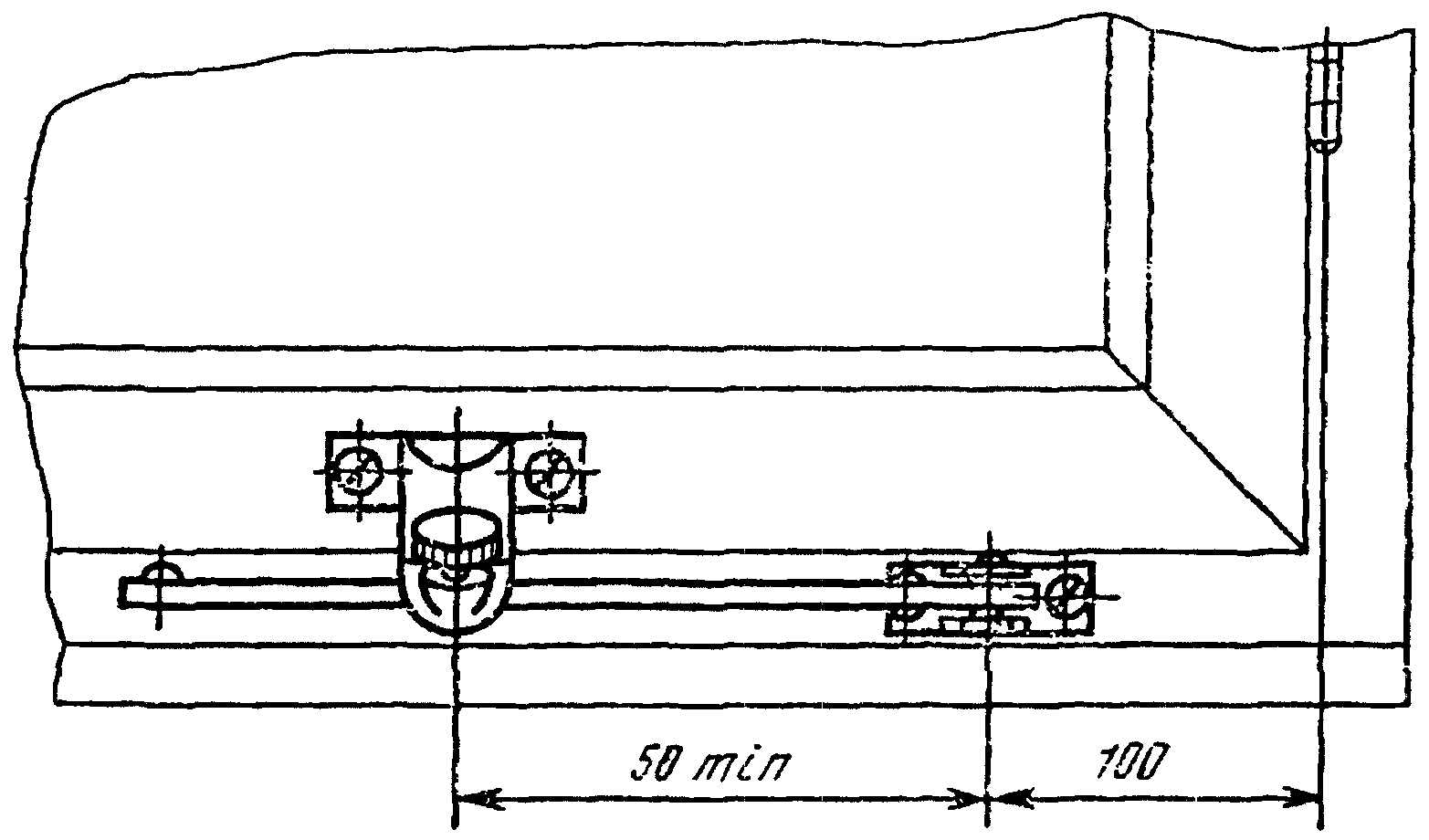

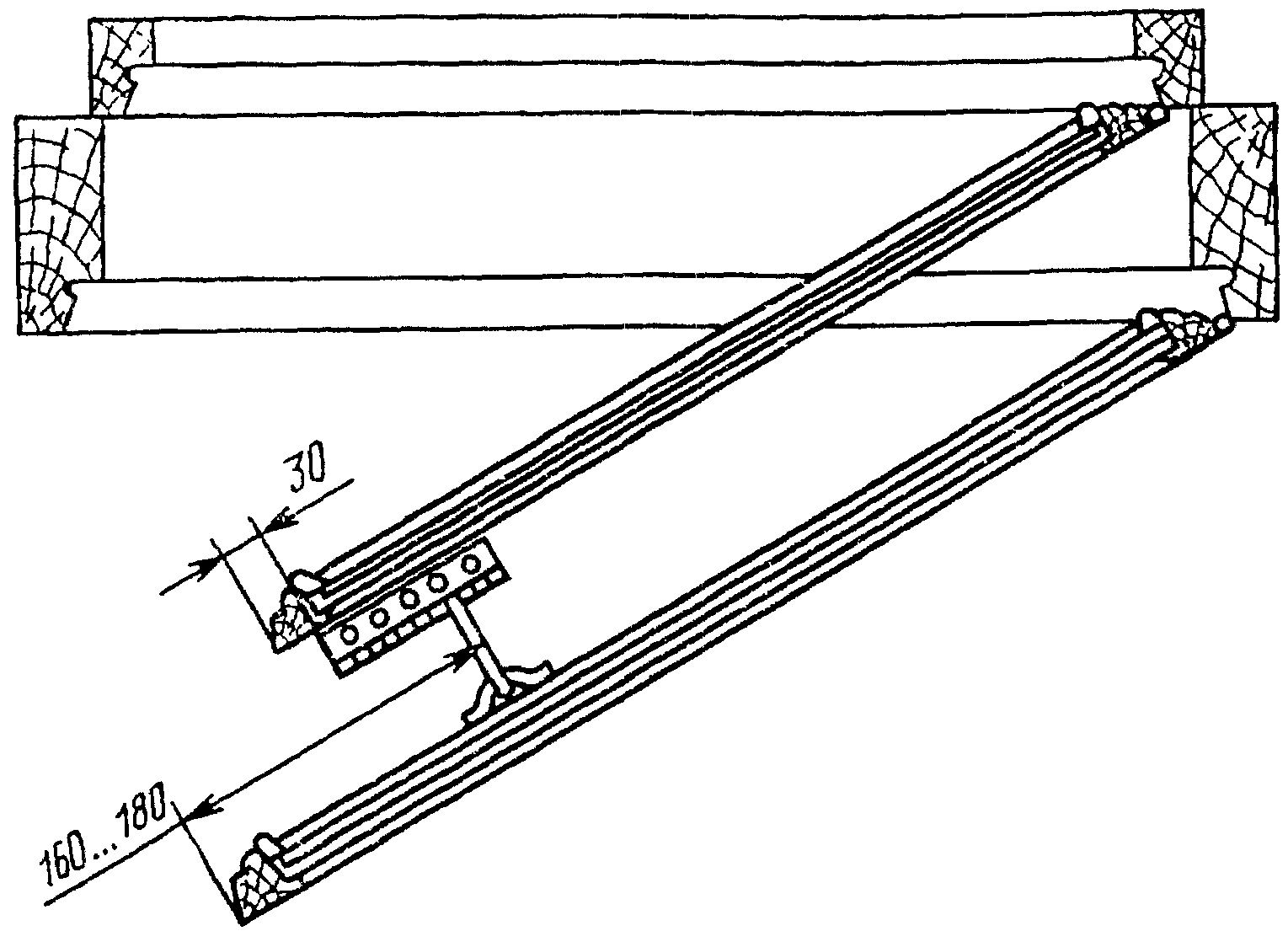

Примеры рекомендуемой установки дверных закрывателей и фиксаторов приведены в Приложении к настоящему стандарту.

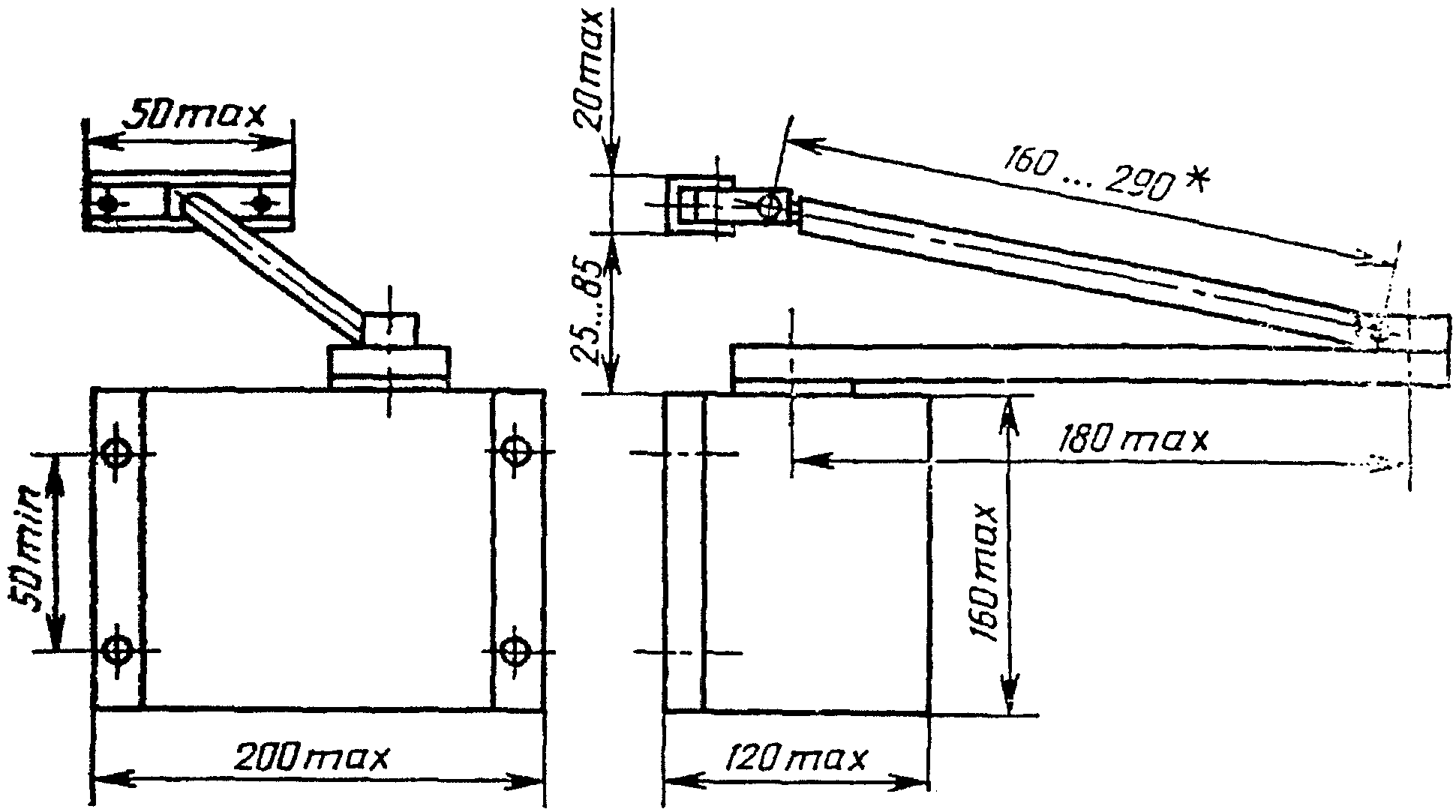

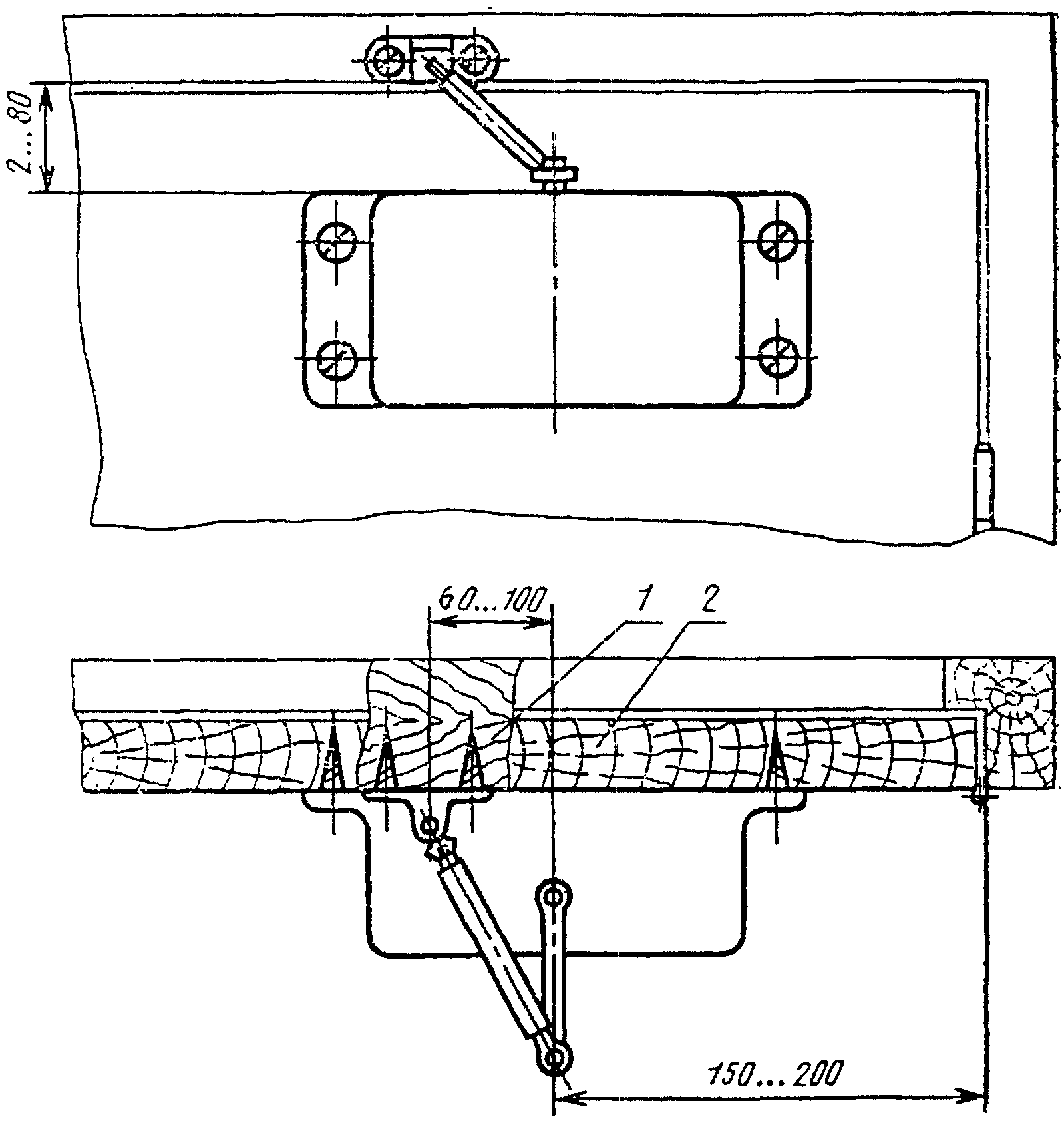

Закрыватель дверной верхнего расположения типа ЗД1

Черт. 1

Шурупы 1 - 5 х 40 (4 шт.) и 2 - 5 х 25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

ЗД1 ГОСТ 5091-78

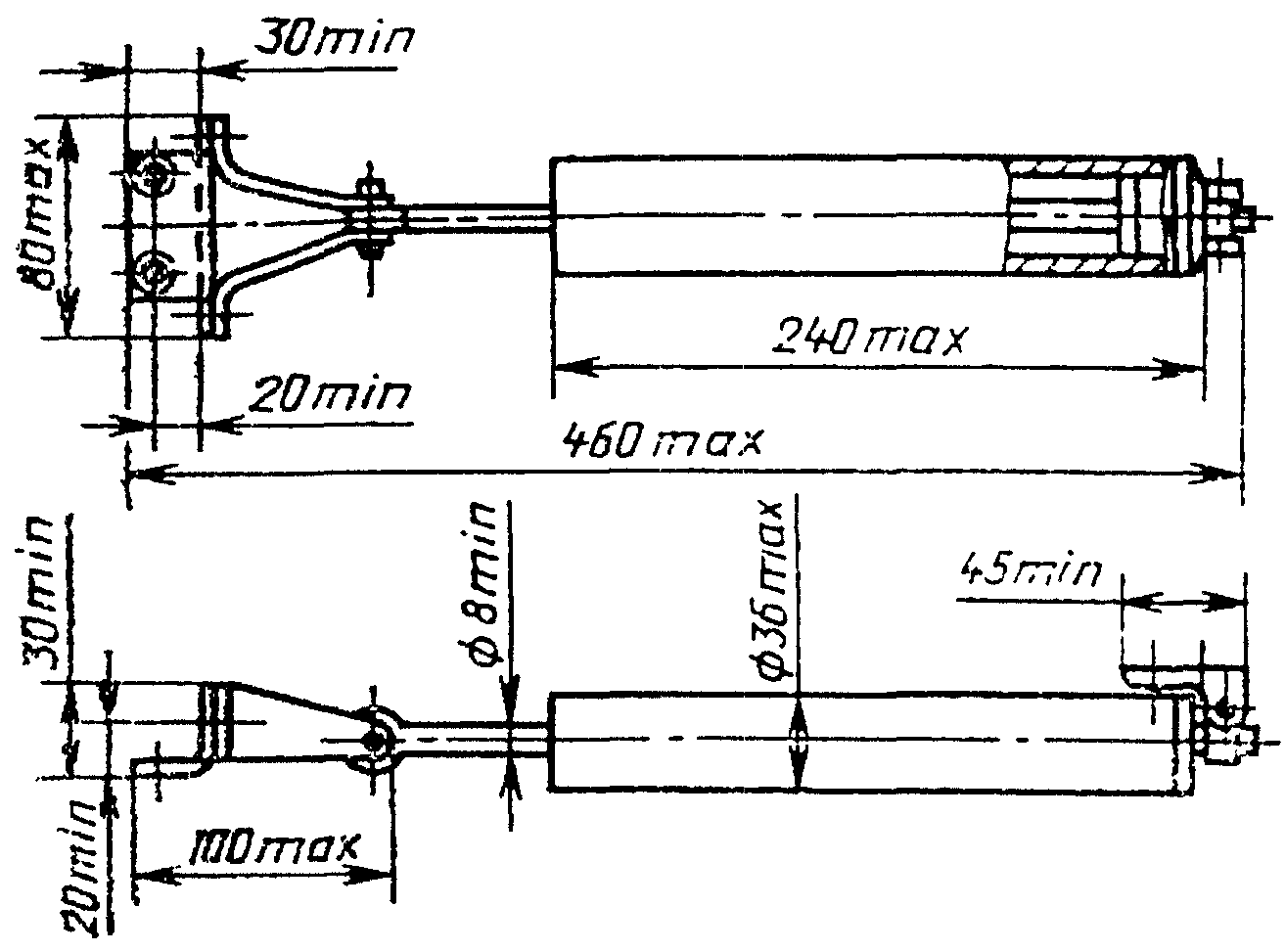

Закрыватель дверной типа ЗД3

Черт. 3 <*>

--------------------------------

<*> Черт. 2 исключен.

Шурупы 1 - 4 х 35 (4 шт.) и 1 - 3 х 25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

ЗД3 ГОСТ 5091-78

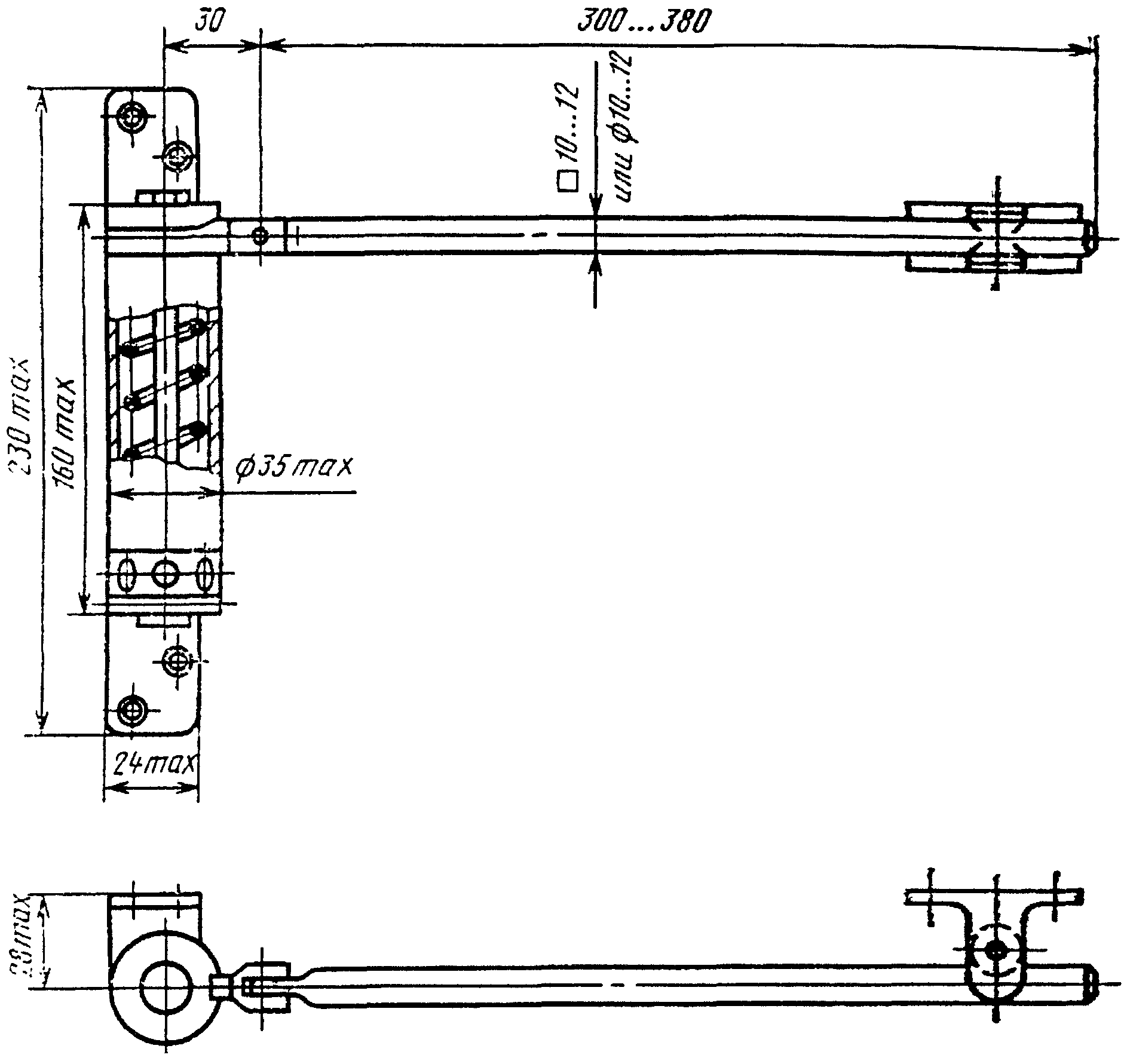

Закрыватель дверной верхнего расположения типа ЗД4

Вариант исполнения крепления закрывателя

Черт. 4

Шурупы 1 - 4 х 35 (6 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

ЗД4 ГОСТ 5091-78

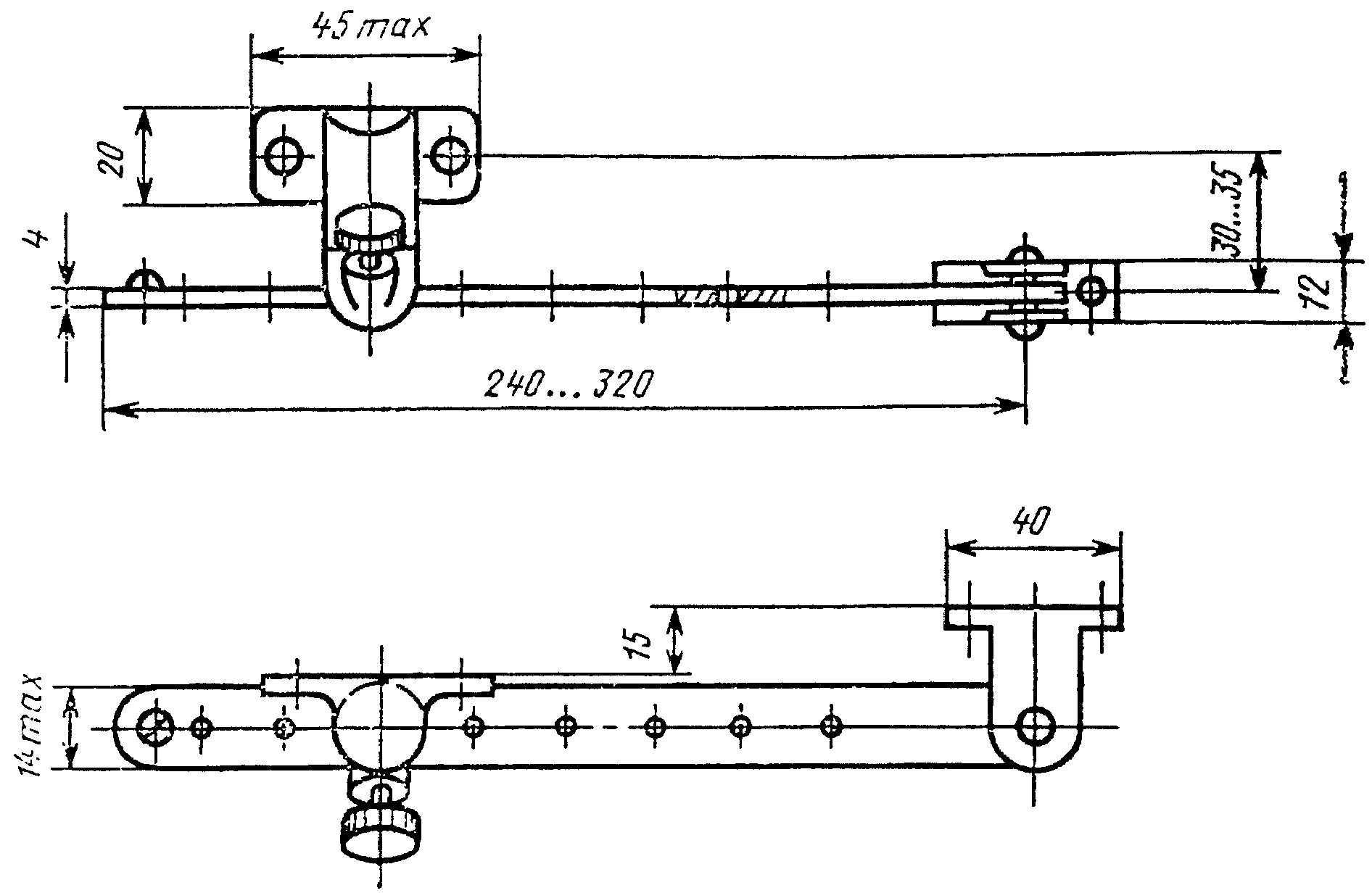

Фиксатор типа ФК1

Черт. 5

Примечание. Допускается фиксируемую планку толщиной 4 мм изготавливать из стального прутка диаметром 8 мм.

Шурупы 1 - 4 х 30 (4 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

ФК1 ГОСТ 5091-78

Фиксатор типа ФК3

Черт. 7. <*>

--------------------------------

<*> Черт. 6 исключен.

Шурупы 1 - 4 х 30 (5 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Пример условного обозначения фиксатора длиной 70 мм:

ФК3-70 ГОСТ 5091-78

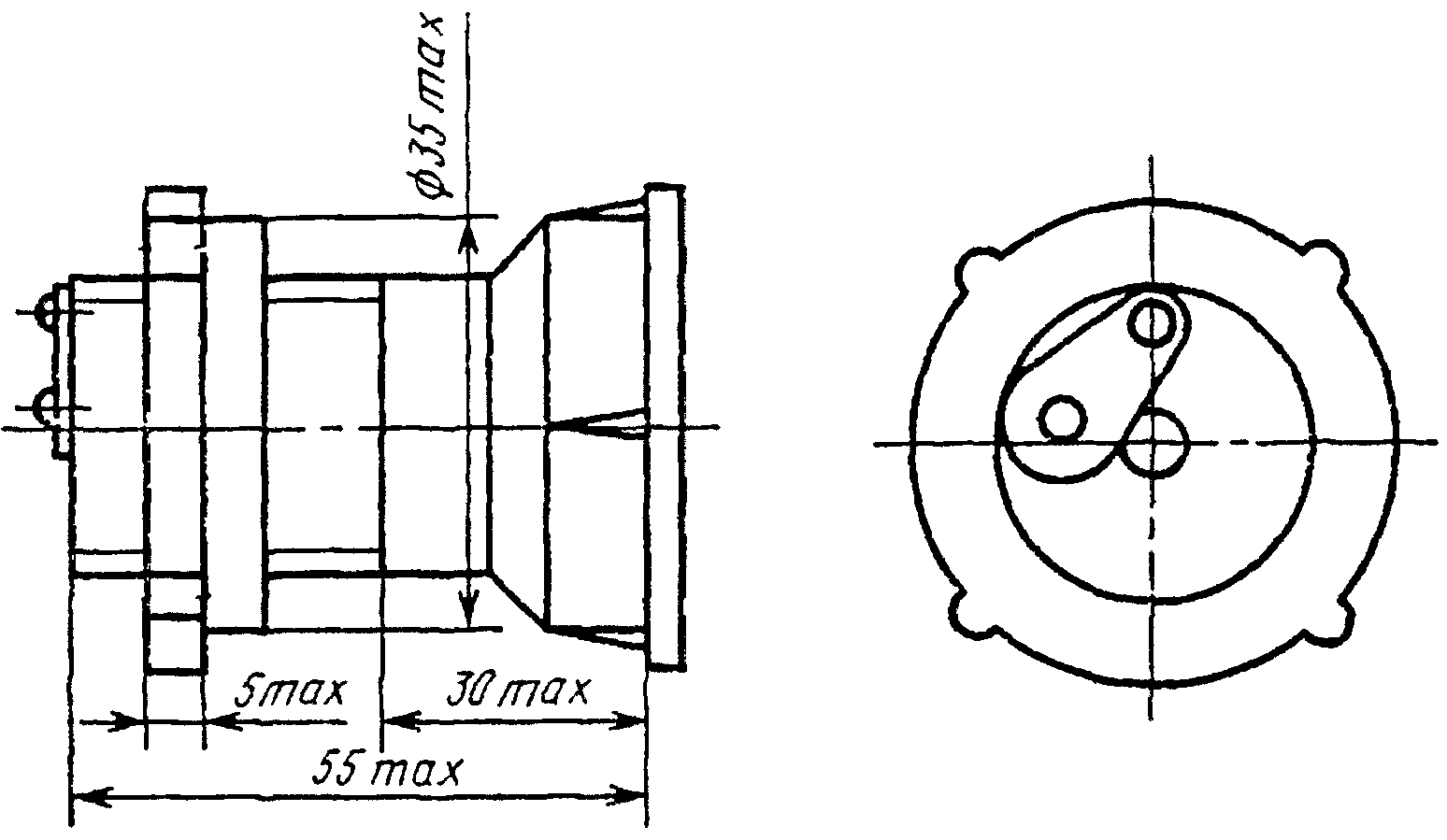

Глазок дверной типа ГД

Черт. 8

Условное обозначение:

ГД ГОСТ 5091-78

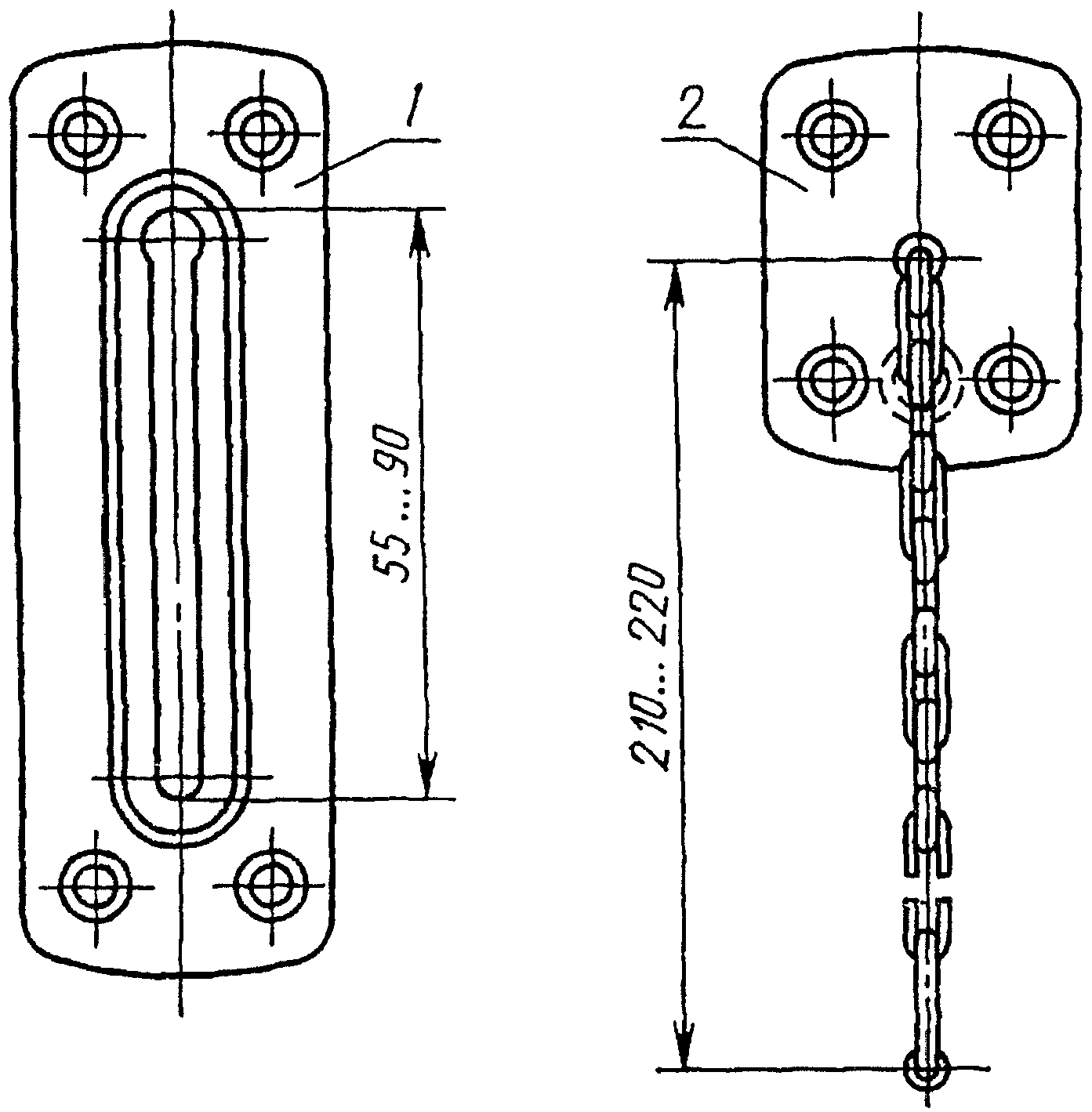

Цепочка дверная типа ЦД

Черт. 9

1 - запорная планка; 2 - основание

Примечание. Допускается крепить основание цепочки тремя шурупами.

Шурупы 1 - 4 х 30 (8 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

ЦД ГОСТ 5091-78

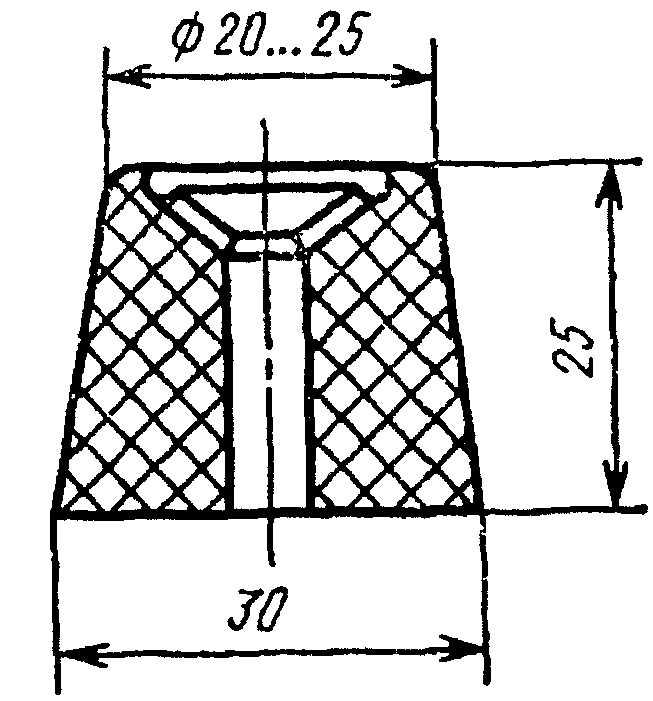

Упор дверной типа УД1

Черт. 10

Шурупы 1 - 3 х 25 (4 - 5 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

УД1 ГОСТ 5091-78

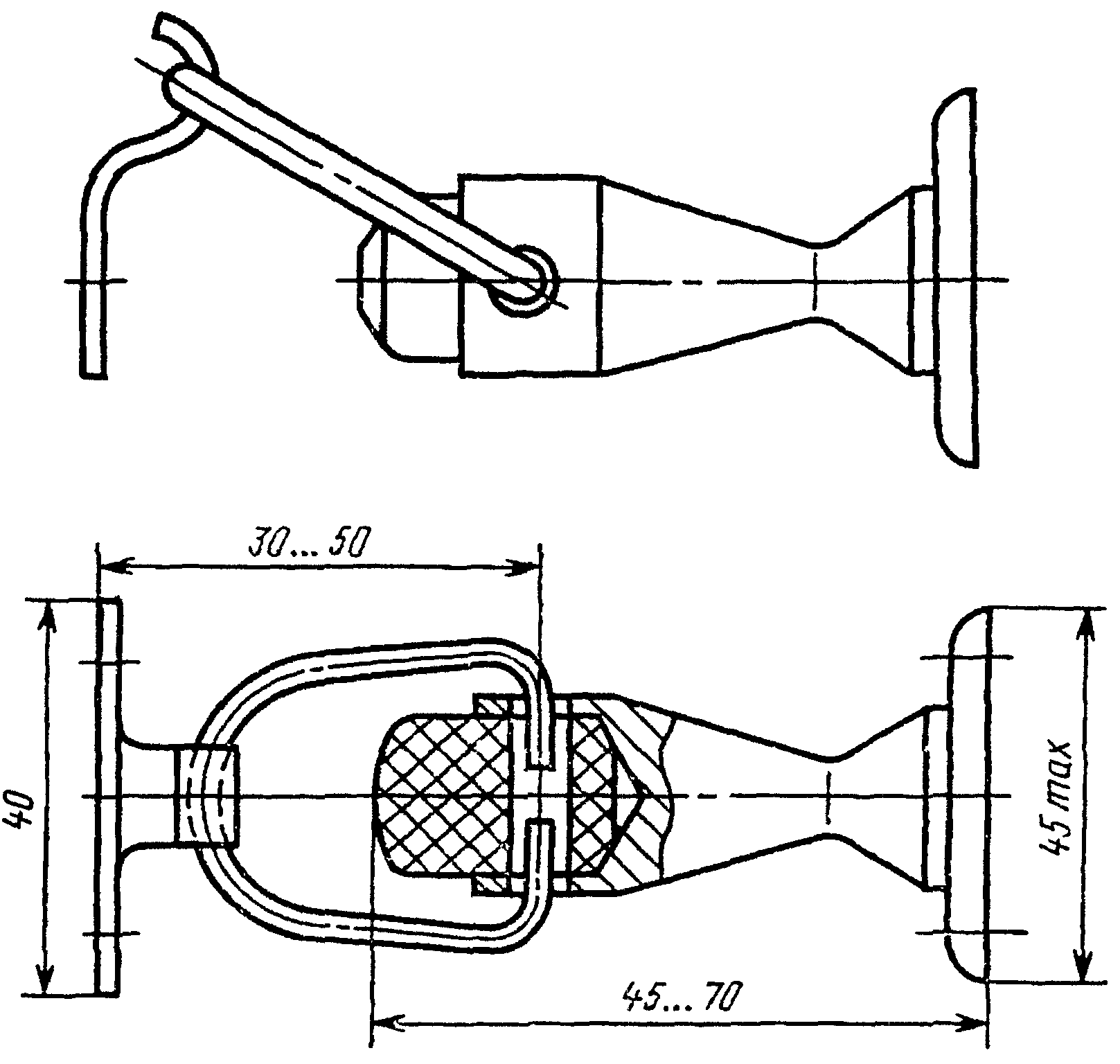

Упор дверной типа УД2

Черт. 11

Шурупы 1 - 5 х 40 (1 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

УД2 ГОСТ 5091-78

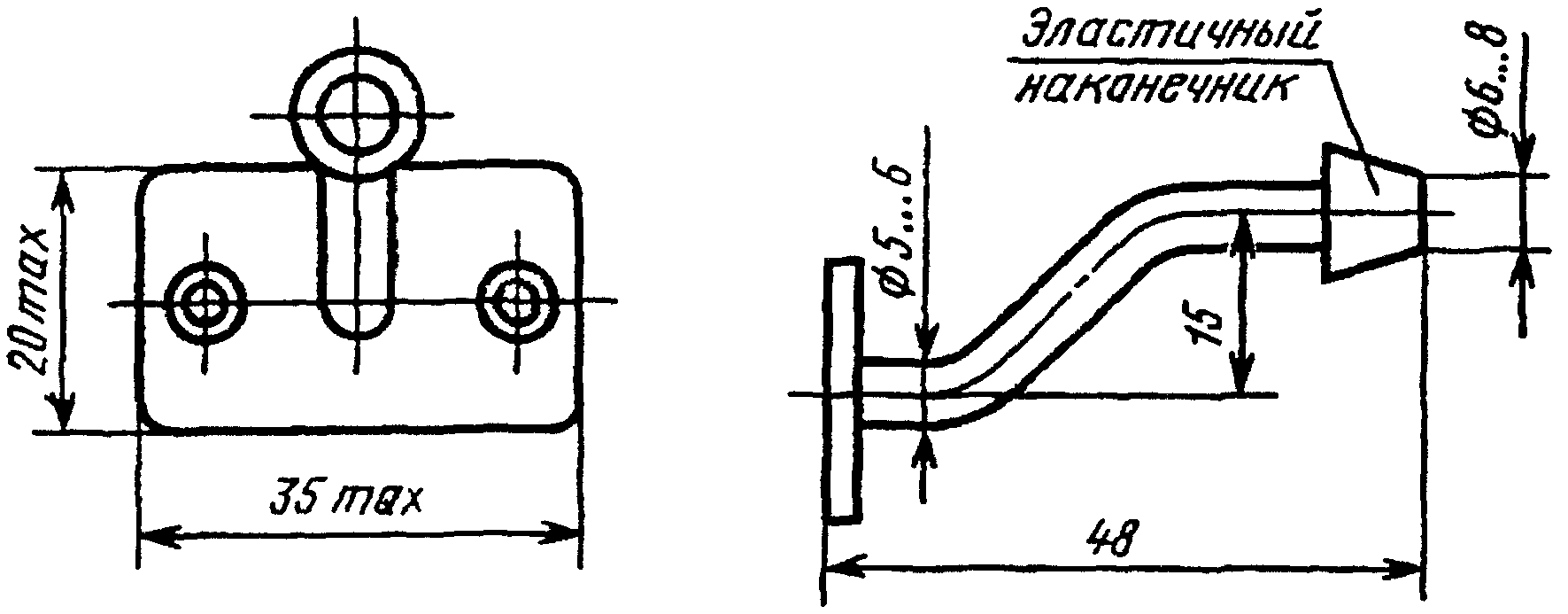

Упор оконный типа УО

Черт. 12

Шурупы 1 - 3 х 25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

УО ГОСТ 5091-78

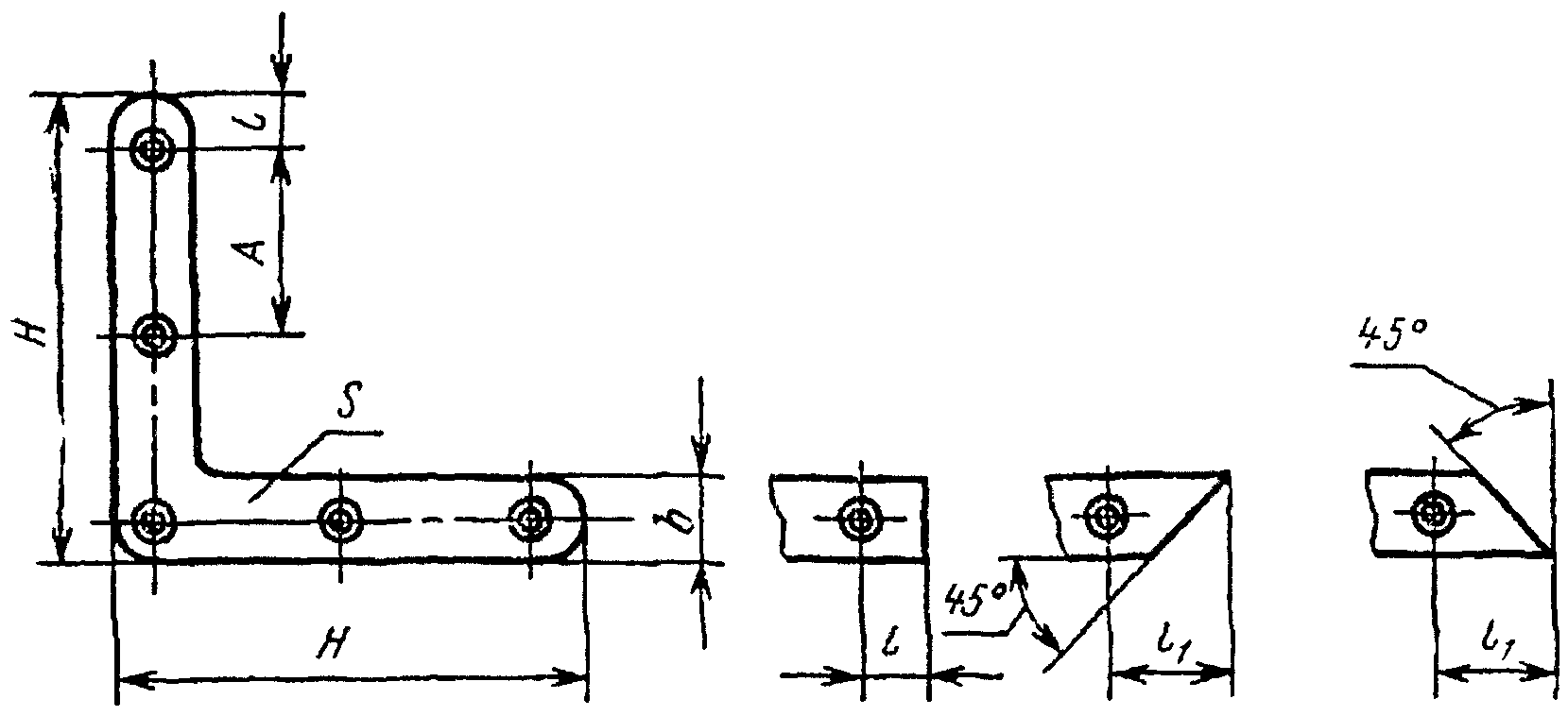

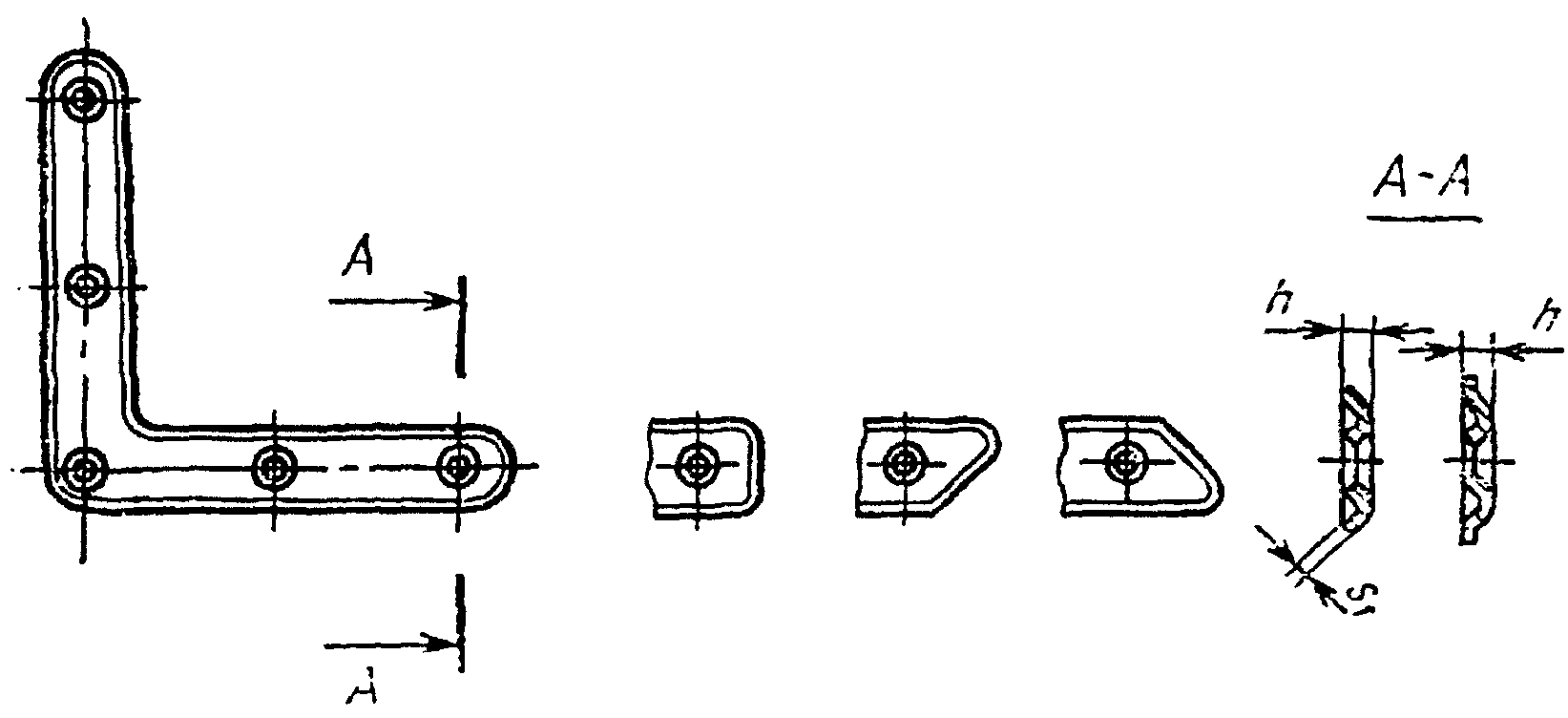

Угольник типа УГ

Исполнение 1

Исполнение 2

Черт. 13

Таблица 2

Размеры, мм

??????????????????????????????????????????????????????????????????

Типо- ? H ? b ? s ? s ? A ? l ?l ? h ? Шурупы по ГОСТ 1145-80

размеры ? ? ? ? 1? ? ? 1 ? ?

? ? ? ? ? ? ? ? ??????????????????????????

? ? ? ? ? ? ? ? ? Размер ? Количество

??????????????????????????????????????????????????????????????????

УГ50 ? 50?12 ?1,4?0,8?36 ? 8 ? - ?2,2?1 - 3 х 25? 3

УГ75 ? 75?14 ?1,4?1,0?30 ? 8 ?18 ?2,5?1 - 3 х 25? 5

УГ100 ?100?16 ?1,6?1,2?40 ?12 ?22 ?3,0?1 - 3 х 30? 5

УГ125 ?125?18 ?1,8?1,4?50 ?16 ?25 ?3,5?1 - 3 х 30? 5

Примечание. Угольники типов УГ75, УГ100 и УГ125 допускается изготовлять с четырьмя отверстиями.

Пример условного обозначения угольника стороной H = 50 мм, исполнения 1:

УГ50-1 ГОСТ 5091-78

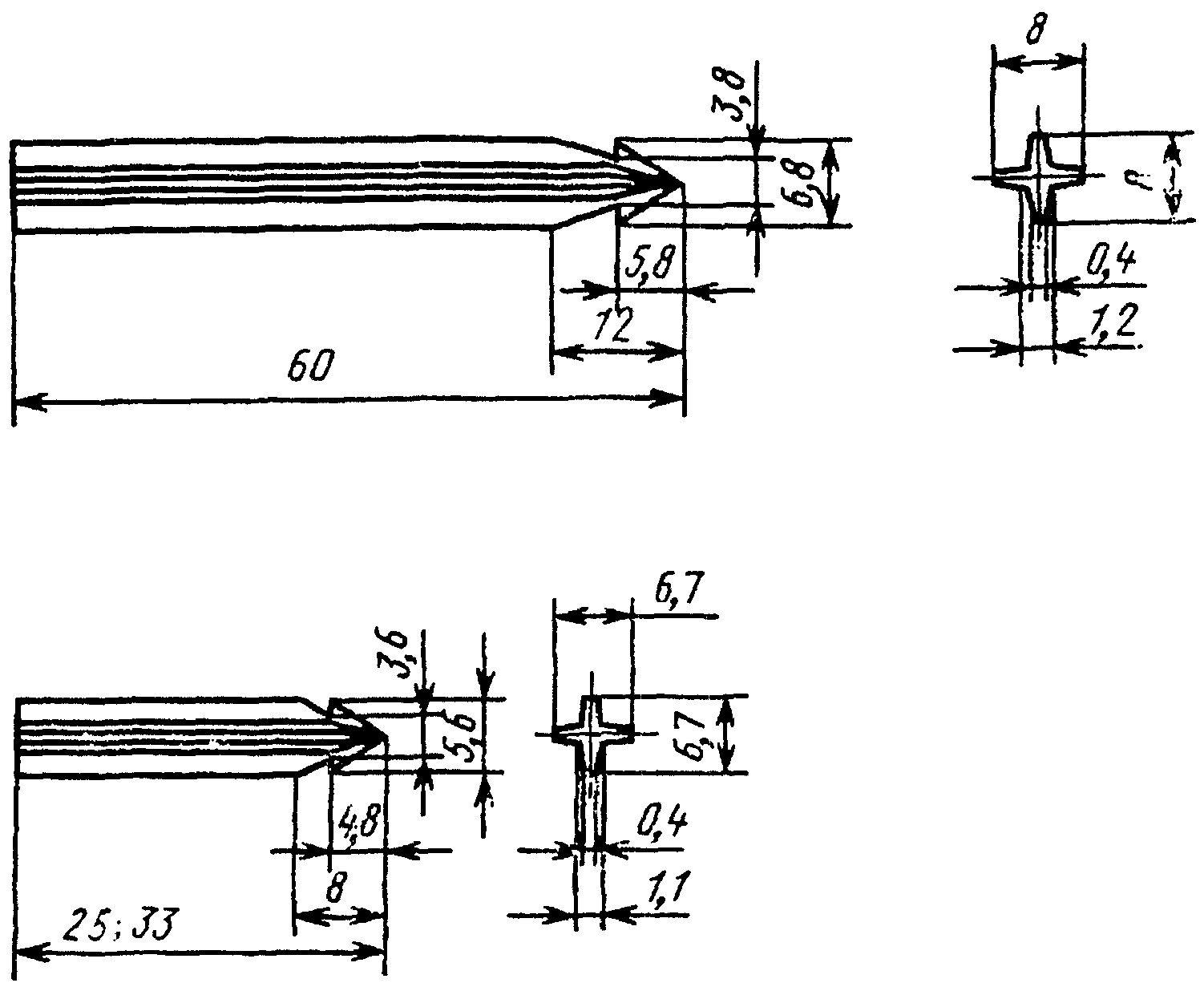

Нагель типа НГ

Черт. 14

Пример условного обозначения нагеля длиной 33 мм:

НГ33 ГОСТ 5091-78

ИС NORMPROD: примечание.

Постановлением Госстроя РФ от 07.05.2002 N 20 с 1 января 2003 года введен в действие ГОСТ 538-2001.

3. Технические требования, правила приемки, маркировка, упаковка, транспортирование, хранение и гарантийный срок эксплуатации вспомогательных изделий для деревянных окон и дверей должны соответствовать требованиям, предусмотренным ГОСТ 538-78 и настоящим стандартом.

4. Конструкция дверных закрывателей типа ЗД1 должна обеспечивать плотное прилегание дверного полотна к коробке и регулирование угла раскрытия двери, а также возможность разъединения рычагов для полного раскрытия двери и регулирование продолжительности закрывания двери от 2 до 6 с.

Форму корпуса закрывателя стандарт не устанавливает.

1 - 4. (Измененная редакция, Изм. N 2.)

5. Конструкциями фиксаторов должна предусматриваться возможность их установки как на правые, так и на левые створки окна.

6. Угол обозрения у дверного глазка должен быть не менее 90°.

7. Дверные цепочки следует испытывать при приемочных и типовых испытаниях на разрыв силой 1860 Н (200 кгс) в течение 1 мин.

(Измененная редакция, Изм. N 2.)

8. Нагели должны изготовляться из цинково-алюминиевых или других сплавов твердостью 50 - 90 кгс/мм2 по ГОСТ 9012-59.

9. Вспомогательные изделия, за исключением нагелей, должны иметь защитное или защитно-декоративное покрытие по ГОСТ 538-78 в зависимости от установленной группы условий эксплуатации.

Группы условий эксплуатации изделий типов ГД, ЦД, УД1, УД2, УГ-1(Л), изделий типов ЗД1, ЗД3, ЗД4, ФК1, ФК2, ФК3, У0-2, 3, 4 (С) по ГОСТ 9.303-84.

(Измененная редакция, Изм. N 2.)

10. Дверные закрыватели должны безотказно выдерживать число циклов работы, указанных в табл. 3.

Таблица 3

??????????????????????????????????????????????????????????????????

Тип закрывателя ? Величина наработки, циклы, не менее

??????????????????????????????????????????

? закрывателей, ? закрывателей,

? аттестуемых по ? аттестуемых по

? первой категории ? высшей категории

? качества ? качества

??????????????????????????????????????????????????????????????????
