4 Приказом Федерального агентства по техническому регулированию и метрологии от 10 октября 2024 г. N 1419-ст межгосударственный стандарт ГОСТ ISO 4254-1-2024 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2025 г.
5 Настоящий стандарт идентичен международному стандарту ISO 4254-1:2013 "Машины сельскохозяйственные. Безопасность. Часть 1. Общие требования" ("Agricultural machinery - Safety - Part 1: General requirements", IDT), включая изменение Amd 1:2021.
Изменение к указанному международному стандарту внесено в текст настоящего стандарта и выделено двойной вертикальной линией, расположенной на полях от соответствующего текста, а обозначение и год принятия изменения приведены в скобках после соответствующего текста.
Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 23 "Тракторы и машины для сельского и лесного хозяйства" Международной организации по стандартизации (ISO).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВЗАМЕН ГОСТ ISO 4254-1-2013
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"
Настоящий стандарт устанавливает общие требования безопасности и их оценку при разработке и изготовлении самоходных, монтируемых, навесных, полунавесных, полуприцепных и прицепных машин, используемых в сельском хозяйстве. Дополнительно стандарт устанавливает информацию по безопасной эксплуатации (включая информацию об остаточных рисках), предоставляемую изготовителем.
Настоящий стандарт рассматривает существенные опасности, опасные ситуации и явления (перечисленные в приложении A), которые могут возникнуть при использовании сельскохозяйственных машин по назначению и в условиях, предусмотренных изготовителем (см. раздел 4).
Настоящий стандарт не распространяется:
- на сельскохозяйственные и лесные тракторы;
- самолеты и технику на воздушной подушке;
- газонное и садовое оборудование;
- элементы или функции конкретных машин (т.е. рабочие органы и/или процессы);
В настоящем стандарте не рассматриваются опасности, относящиеся к техническому обслуживанию и ремонту, проводимому профессиональным обслуживающим персоналом, воздействие на окружающую среду, дорожная безопасность (эффективность рулевого управления и тормозов), валы отбора мощности (ВОМ), также в стандарте не рассматриваются движущие части силовых трансмиссий, кроме требований к прочности защитных ограждений и барьеров.
Требования настоящего стандарта не распространяются на машины, изготовленные до введения в действие настоящего стандарта.
Не все опасности, рассматриваемые в настоящем стандарте, обязательно будут характерны для конкретной машины. Изготовитель машины должен провести оценку рисков для определения характерных опасностей, а также опасностей, не указанных в настоящем стандарте и в других частях ISO 4254. Если требования к машине, входящей в область применения настоящего стандарта, установлены в другой части ISO 4254, распространяющейся непосредственно на машины данного типа, то требования такого стандарта обладают преимуществом по отношению к требованиям настоящего стандарта.
В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:
--------------------------------
<1> Указанный стандарт заменен на ISO 3600:2022, однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
ISO 3744:2010, Acoustics - Determination of sound power levels and sound energy levels of noise sources using sound pressure - Engineering methods for an essentially free field over a reflecting plane (Акустика. Определение уровней звуковой мощности и уровней звуковой энергии источников шума с использованием звукового давления. Технические методы в условиях свободного звукового поля над отражающей поверхностью)
ISO 3767-1:1998 <2>, Tractors, machinery for agriculture and forestry, powered lawn and garden equipment - Symbols for operator controls and other displays - Part 1: Common symbols (Тракторы, машины для сельского и лесного хозяйства, механизированное оборудование для газонов и садов. Символы для органов управления и другие средства отображения информации. Часть 1. Общие символы)
--------------------------------
<2> Указанный стандарт заменен на ISO 3767-1:2016, однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
ISO 3767-2:2008 <3>, Tractors, machinery for agriculture and forestry, powered lawn and garden equipment - Symbols for operator controls and other displays - Part 2: Symbols for agricultural tractors and machinery (Тракторы, машины для сельского и лесного хозяйства, механизированное оборудование для газонов и садов. Символы для органов управления и другие средства отображения информации. Часть 2. Символы для сельскохозяйственных тракторов и машин)
--------------------------------
<3> Указанный стандарт заменен на ISO 3767-2:2016, однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
ISO 3776-1:2006, Tractors and machinery for agriculture - Seat belts - Part 1: Anchorage location requirements (Тракторы и машины сельскохозяйственные. Ремни безопасности. Часть 1. Требования к расположению крепления)
ISO 3776-2:2013, Tractors and machinery for agriculture - Seat belts - Part 2: Anchorage strength requirements (Тракторы и машины сельскохозяйственные. Ремни безопасности. Часть 2. Требования к прочности крепления)
ISO 3776-3:2009, Tractors and machinery for agriculture - Seat belts - Part 3: Requirements for assemblies (Тракторы и машины сельскохозяйственные. Поясные ремни безопасности. Часть 3. Требования к сборочным узлам)
ISO 3795:1989, Road vehicles, and tractors and machinery for agriculture and forestry; determination of burning behavior of interior materials (Транспорт дорожный, тракторы и машины для сельского и лесного хозяйства. Определение характеристик горения материалов обивки салона)
ISO 4253:1993, Agricultural tractors; operator's seating accommodation; dimensions (Тракторы сельскохозяйственные. Расположение сиденья тракториста. Размеры)
ISO 4413:2010, Hydraulic fluid power - General rules and safety requirements for systems and their components (Гидравлика. Общие правила и требования безопасности, касающиеся систем и их компонентов)
ISO 4414:2010, Pneumatic fluid power - General rules and safety requirements for systems and their components (Пневматика. Общие правила и требования безопасности, касающиеся систем и их компонентов)
ISO 5008:2002, Agricultural wheeled tractors and field machinery. Measurement of whole-body vibration of the operator (Тракторы колесные сельскохозяйственные и полевые машины. Измерение вибрации тела водителя)
ISO 5353:1995, Earth-moving machinery, and tractors and machinery for agriculture and forestry - Seat index point (Машины землеройные, тракторы и машины для сельского и лесного хозяйства. Контрольная точка сиденья)
ISO 10975:2009 <1>, Tractors and machinery for agriculture - Auto-guidance systems for operator-controlled tractors and self-propelled machines - Safety requirements (Тракторы и механизмы сельскохозяйственные. Системы автонаведения для управляемых операторами тракторов и самоходных механизмов. Требования безопасности)
--------------------------------
<1> Указанный стандарт заменен на ISO 10975:2023, однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
ISO 11201:2010, Acoustics - Noise emitted by machinery and equipment - Determination of emission sound pressure levels at a work station and at other specified positions in an essentially free field over a reflecting plane with negligible environmental corrections (Акустика. Шум, издаваемый машинами и оборудованием. Измерение уровней звукового давления шума на рабочем месте и в других установленных местах свободного звукового поля над отражающей поверхностью с пренебрегаемыми поправками на воздействия окружающей среды)
ISO 11204:2010, Acoustics - Noise emitted by machinery and equipment - Determination of emission sound pressure levels at a work station and at other specified positions applying accurate environ-mental (Акустика. Шум, издаваемый машинами и оборудованием. Измерение уровней звукового давления на рабочем месте и в других установленных точках с применением точных поправок на воздействие окружающей среды)
ISO 11684:1995 <2>, Tractors, machinery for agriculture and forestry, powered lawn and garden equipment - Safety signs and hazard pictorials - General principles (Тракторы и машины для сельского и лесного хозяйства, механизированное оборудование для газонов и садов. Знаки безопасности и условные обозначения опасности. Общие положения)
--------------------------------
<2> Указанный стандарт заменен на ISO 11684:2023, однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
ISO/TR 11688-1:1995, Acoustics - Recommended practice for the design of low-noise machinery and equipment - Part 1: Planning (Акустика. Рекомендуемая практика проектирования машин и оборудования с уменьшенным уровнем производимого шума. Часть 1. Планирование)
ISO 12100:2010, Safety of machinery - General principles for design - Risk assessment and risk reduction (Безопасность машин. Общие принципы конструирования. Оценка рисков и снижение рисков)
--------------------------------
<3> Указанный стандарт заменен на ISO 13849-1:2023, однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
ISO 13849-2:2012, Safety of machinery - Safety-related parts of control systems - Part 2: Validation (Безопасность машин. Детали систем управления, связанные с обеспечением безопасности. Часть 2. Валидация)
ISO 13857:2008 <4>, Safety of machinery - Safety distances to prevent hazard zones being reached by upper and lower limbs (Безопасность машин. Безопасные расстояния для предохранения верхних и нижних конечностей от попадания в опасную зону)
--------------------------------
<4> Указанный стандарт заменен на ISO 13857:2019, однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
ISO 14982:1998, Agricultural and forestry machinery - Electromagnetic compatibility - Test methods and acceptance criteria (Машины для сельского и лесного хозяйства. Электромагнитная совместимость. Методы испытаний и критерии приемки)
ISO 15077:2008 <1>, Tractors and self-propelled machinery for agriculture - Operator controls - Actuating forces, displacement, location and method of operation (Тракторы и самоходные сельскохозяйственные машины. Органы управления. Усилия перемещения, расположение и метод приведения в действие)
--------------------------------
<1> Указанный стандарт заменен на ISO 15077:2020, однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
ISO 16231-1:2013, Self-propelled agricultural machinery - Assessment of stability - Part 1: Principles (Машины сельскохозяйственные самоходные. Оценка устойчивости. Часть 1. Принципы)
ISO 25119-1:2010 <2>, Tractors and machinery for agriculture and forestry - Safety-related parts of control systems - Part 1: General principles for design and development (Тракторы и машины для сельского и лесного хозяйства. Детали систем управления, связанные с обеспечением безопасности. Часть 1. Общие принципы проектирования и разработки)
--------------------------------
<2> Указанный стандарт заменен на ISO 25119-1:2018, однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
ISO 25119-2:2010 <3>, Tractors and machinery for agriculture and forestry - Safety-related parts of control systems - Part 2: Concept phase (Тракторы и машины для сельского и лесного хозяйства. Детали систем управления, связанные с обеспечением безопасности. Часть 2. Этап разработки концепции)
--------------------------------
<3> Указанный стандарт заменен на ISO 25119-2:2019, однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
ISO 25119-3:2010 <4>, Tractors and machinery for agriculture and forestry - Safety-related parts of control systems - Part 3: Series development, hardware and software (Тракторы и машины для сельского и лесного хозяйства. Детали систем управления, связанные с обеспечением безопасности. Часть 3. Серийная разработка, аппаратное и программное обеспечение)
--------------------------------
<4> Указанный стандарт заменен на ISO 25119-3:2018, однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
ISO 25119-4:2010 <5>, Tractors and machinery for agriculture and forestry - Safety-related parts of control systems - Part 4: Production, operation, modification and supporting processes (Тракторы и машины для сельского и лесного хозяйства. Детали систем управления, связанные с обеспечением безопасности. Часть 4. Производство, эксплуатация, модификация и вспомогательные процессы)
--------------------------------
<5> Указанный стандарт заменен на ISO 25119-4:2018, однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 нормальная эксплуатация (normal operation): Использование техники по функциональному назначению оператором, изучившим характеристики машины и соблюдающим требования безопасности при эксплуатации, установленные в руководстве по эксплуатации и обозначениях на машине.
Примечание - Нормальная эксплуатация включает подготовку и хранение машины, в том числе:
- монтаж и демонтаж;
- перевод элементов в рабочее положение и обратно;
- добавление или снятие балласта, а также установку и снятие сменных приспособлений;
- настройку и регулировку машины или машинно-тракторного агрегата для работы на конкретном поле и/или с конкретным видом растений;
- прочистку засоров в потоке растительной массы или скоплений мусора.
3.2 техническое обслуживание (service): Действия, которые следует выполнять по мере необходимости и/или через регулярные промежутки времени оператору, изучившему машину, характеристики и требования по обслуживанию и технике безопасности, как указано производителем в руководстве по эксплуатации и в соответствии со знаками на машине, чтобы поддерживать надлежащие функции машины.
Примечание - Техническое обслуживание включает в себя такие действия, как заправка топливом, очистка, мойка, доливка жидкостей, смазка, регулировка (например, ремней и цепей) и замена расходных материалов, таких как лампочки и быстроизнашивающиеся части (например, режущие элементы).
3.4 непреднамеренный контакт (inadvertent contact): Случайный контакт оператора с опасной зоной, не являющийся результатом его действий при нормальной эксплуатации и техническом обслуживании машины.
3.5 досягаемость рук и ног (hand and foot reach):
3.5.1 досягаемость рук и ног (hand and foot reach) (машины без кабины): Зона досягаемости рук оператора, определяемая сферой с радиусом 1000 мм, с центром сферы, расположенным в 60 мм перед и 580 мм над контрольной точкой сиденья оператора (SIP) по ISO 5353, зона досягаемости ног, определяемая полусферой, направленной вниз, с радиусом 800 мм с центром полусферы, расположенным на середине передней кромки подушки сиденья, когда оно находится в среднем по регулировкам положении (см. рисунок 1).
Размеры в миллиметрах
![]() 1 - контрольная точка сиденья; <a> - радиус полусферы
(для ног); <b> - радиус сферы (для рук)
3.5.2 досягаемость рук и ног (hand and foot reach) (машины с кабиной): Зона досягаемости рук оператора, определяемая расположенными внутри кабины частями сферы с радиусом 1000 мм, с центром сферы, расположенным в 60 мм перед и 580 мм над контрольной точкой сиденья оператора (SIP) по ISO 5353, зона досягаемости ног, определяемая полусферой, направленной вниз, с радиусом 800 мм с центром полусферы, расположенным на середине передней кромки подушки сиденья, когда оно находится в среднем по регулировкам положении (см. рисунок 1).
3.6 нормальный доступ (normal access): Условия, обеспечивающие оператору возможность безопасного управления, технического обслуживания и ремонта машины при использовании ее по назначению.
3.7 автоматический режим (automatic mode): Функция машины, состоящая из повторяющихся рабочих циклов либо из одного рабочего цикла, который после преднамеренного запуска оператором или самой машиной повторяет цикл, либо происходит остановка машины по завершении цикла без вмешательства оператора при нормальной работе машины.
3.8 рабочий цикл (work cycle): Последовательность действий машины, которые возвращаются к исходной точке (например, система упаковки тюков) либо приходят к заранее определенной точке остановки (например, складывание или раскладывание навесной машины).
3.9 стационарная работа (stationary operation): Применение машины, при котором машина не движется ни в одном направлении, а рабочее оборудование выполняет свою функцию.
4.1 Общие принципы и руководство по проектированию
4.1.1 Машины должны соответствовать требованиям безопасности и/или мерам защиты, изложенным в разделах 4 и 5 или 6. Кроме того, машины должны быть спроектированы в соответствии с принципами ISO 12100:2010 для учета соответствующих незначительных опасностей, которые не рассматриваются в настоящем стандарте.
Не все опасности, рассматриваемые в настоящем стандарте, обязательно присутствуют на конкретной машине. Изготовитель должен провести оценку риска для определения применимых опасностей и любых опасностей в дополнение к тем, которые рассматриваются в настоящем стандарте или соответствующей части ISO 4254, относящейся к конкретному типу машин. Изготовитель несет ответственность за описание и обеспечение мер безопасности для устранения дополнительных опасностей. Требования части ISO 4254, относящейся к конкретному типу машин, приоритетнее требований настоящего стандарта.
4.1.2 Если в настоящем стандарте не указано иное, безопасные расстояния должны в зависимости от ситуации соответствовать требованиям таблиц 1, 3, 4 или 6 ISO 13857:2008.
4.1.3 Функциональные узлы и механизмы, открытые при работе, промывке или очистке, должны быть ограждены так, чтобы была исключена возможность возникновения других опасных ситуаций, например пожара из-за скопления технологических материалов.
4.2 Защита от движущихся частей, участвующих в работе машины
В рамках предполагаемого использования и разумно прогнозируемого неправильного использования машины, если нельзя использовать ограждения для предотвращения непреднамеренного контакта с движущимися частями, участвующими в рабочем процессе машины, должны быть предусмотрены соответствующие меры для предотвращения непреднамеренного контакта.
В процессе оценки риска при выборе таких соответствующих мер должны учитываться стратегии снижения риска, указанные в ISO 12100:2010, а также должны учитываться как нормальная эксплуатация, так и операции технического обслуживания, указанные в руководстве по эксплуатации.
Примером подходящей меры обеспечения безопасности является соблюдение безопасного расстояния с помощью барьера.
4.3.1 Техническая информация, представленная в ISO/TR 11688-1, должна быть использована в качестве основы при проектировании машин с низким уровнем шума.
Примечание 1 - ISO/TR 11688-2 [3] содержит полезную информацию о механизмах машины, генерирующих шум.
Примечание 2 - Уровни шума, создаваемые машинами, могут существенно изменяться в зависимости от типов машин, в связи с чем меры по снижению шума устанавливаются в стандартах на конкретные типы машин.
4.3.2 Значения уровней шума (при необходимости их декларирования) следует определять в соответствии с приложением B.
4.4.1 При необходимости декларирования значений вибрации среднее квадратическое значение ускорения и метод его измерения определяют в соответствии:
- с ISO 5008:2002;
- со стандартами, применимыми к конкретным типам машин;
- с методом, указанным в руководстве по эксплуатации машины.
Измерение вибрации не требуется для машин, не имеющих рабочего места оператора.
4.4.2 Механическая вибрация вызывается неровностями дорожной поверхности и работой узлов и агрегатов, таких как двигатель, коробка передач, валы и другие механизмы. Технической мерой для снижения уровня вибраций является, например, применение изоляторов, систем гашения и подвесок.
Так как уровни вибраций зависят от типа и конкретного конструктивного исполнения машин, настоящий стандарт не устанавливает детальные требования к мерам по их снижению.
4.5.1 Органы управления и их различные положения должны быть указаны и объяснены в руководстве по эксплуатации [см. перечисление d) 8.2.3]. Символы должны соответствовать ISO 3767-1:1998 и ISO 3767-2:2008.
4.5.2 Педали должны иметь легко очищаемую поверхность, препятствующую скольжению.
4.5.3 Органы управления, для приведения в действие которых необходимо прилагать усилие 100 Н и более, должны быть расположены относительно друг друга и элементов машины на расстоянии a, равном не менее 50 мм (см. рисунок 2). Если требуемое усилие составляет менее 100 Н, указанное расстояние должно быть не менее 25 мм. Данные требования не распространяются на органы управления, приводимые в действие пальцами рук, например кнопки или электрические переключатели.
![]() 1 - органы ручного управления; 2 - элементы
машины; a - минимальное расстояние
вокруг органов ручного управления
4.5.4 Требования к органам управления конкретных типов машин приведены в соответствующих частях ISO 4254.
4.5.5 Требования к усилию, расположению и методу приведения в действие органов ручного управления должны соответствовать ISO 15077:2008, если иное не указано в 4.5.3 и 4.9.1.
4.5.6 Органы управления должны быть расположены вне опасных зон. Данное требование также распространяется на компоненты машин (например, гидравлические клапаны), которыми необходимо управлять вручную в случае отказа основной системы управления.
4.6 Автоматический режим работы
Машины, работающие в автоматическом режиме, должны автоматически приводить себя в безопасное состояние, когда рабочий цикл непреднамеренно останавливается или прерывается (например, блокировка, перегрузка, неисправность). После непреднамеренной остановки или прерывания повторный запуск рабочего цикла возможен только после преднамеренного срабатывания органа управления, расположенного вне опасной зоны.
4.7.1 Средства доступа
4.7.1.1 Общие требования
4.7.1.1.1 Если высота рабочего места оператора относительно поверхности земли, измеренная на ровной поверхности, с шинами максимально допустимого для машины диаметра и установленным давлением в них [см. перечисление w) 8.2.3], или гусеницами установленного изготовителем типа, превышает 550 мм, должны быть предусмотрены средства доступа, размеры которых показаны на рисунке 3.
4.7.1.1.2 Если средство доступа расположено в плоскости колеса и гусеницы и непосредственно перед ними, со стороны колеса или гусеницы необходимо установить ограждение. Данное требование не применяется при транспортном положении машины.
Задние части ступеней и лестниц должны быть оснащены ограждениями, предотвращающими контакт ноги или руки оператора с опасными частями машины, такими, например, как колесо.
4.7.1.2.2 Размеры ступеней и лестниц, используемых в качестве средств доступа к рабочему месту оператора, должны соответствовать указанным в таблице 1 и на рисунке 3.
Таблица 1
4.7.1.2.3 Если элементы средств доступа подвижные, то среднее усилие, необходимое для их перемещения, в интервале от начального положения до конечного не должно превышать 200 Н, а максимальное - 400 Н.
4.7.1.2.4 Подвижные элементы средств доступа при эксплуатации не должны приводить к опасности защемлений, порезов или неконтролируемых движений оператора.
4.7.1.2.5 На гусеничных машинах для безопасной посадки оператора поверхности гусениц можно использовать в качестве ступенек, если обеспечена трехточечная опора.
4.7.1.3 Поручни и перила
4.7.1.3.1 Средства доступа с обеих сторон должны быть оборудованы поручнями и перилами, сконструированными таким образом, чтобы оператор постоянно мог иметь три точки опоры. Ширина (диаметр) поперечного сечения поручней должна составлять от 25 до 38 мм, нижняя часть расположена не выше 1500 мм от опорной поверхности для ног, минимальное свободное пространство для руки при захвате поручней (перил) - 50 мм.
4.7.1.3.2 Захват перил (поручней) должен быть обеспечен на высоте от 850 до 1100 мм от опорной поверхности для ног, длина поручня - составлять не менее 150 мм.
4.7.2.1 Платформы должны иметь ровную поверхность, препятствующую скольжению, и (при необходимости) условия для стока воды.
4.7.2.2 Платформы машин, кроме используемых исключительно в стационарном положении и расположенных на высоте менее чем 1000 мм от поверхности земли, должны быть снабжены защитным бортиком для ног и промежуточным поручнем по периметру платформы (см. рисунок 4). Защитный бортик для ног при входе на платформу должен отсутствовать.
Размеры в миллиметрах
![]() r - радиус не более 50 мм; 1 - платформа; 2 - защитный
бортик; 3 - промежуточное ограждение; 4 - поручень (перила)
Если неподвижные части машины используются в качестве защитного бортика для ног или промежуточного поручня, они должны соответствовать требованиям, указанным в 4.7.1.3.1 и 4.7.1.3.2.
4.7.2.3 Если средства доступа на платформу и в кабину подвижны, во время движения выход с платформы и из кабины должен быть огражден. Если кабина оборудована дверью, данное требование необходимо соблюдать и для нее.
4.7.3 Сиденье оператора
Машины должны быть оборудованы сиденьем для каждого перемещающегося на машине водителя или оператора.
Случаи, в которых по техническим причинам или в соответствии с выполняемой функцией водитель или оператор должен находиться на машине стоя, а также соответствующие опасности, могут быть описаны в стандартах на конкретные виды машин.
4.8.1 Общее
Места обслуживания, которые находятся на высоте более 2000 мм над землей или более 1500 мм и связаны с заполнением или доливом жидкостей или сыпучих материалов, должны быть обеспечены подходящим местом для стояния оператора и, если место для стояния находится на высоте более 550 мм над землей, также средствами доступа.
4.8.2.2 Должны быть предусмотрены ручки и/или поручни для обеспечения трех точек опоры. Части машины могут считаться соответствующими данному требованию.
4.8.2.3 В случае необходимости получения доступа в зону, расположенную над или рядом с валом отбора мощности, средства доступа в виде платформы и ступеней должны быть установлены таким образом, чтобы избежать использования вала или его ограждений в качестве ступеней.
4.8.3 Средства доступа
4.8.3.1 Если место для обслуживания находится на высоте более 550 мм над землей (или платформой оператора), должны быть предусмотрены средства доступа.
4.8.3.2 Средства доступа должны быть снабжены опорами для ног (например, перекладинами или ступеньками) и поручнями.
Если статические компоненты машины используются в качестве опор для ног и/или поручней, должны выполняться требования, приведенные в 4.7.1.2.1, 4.7.1.3.1 и 4.7.1.3.2.
4.8.3.3 Средства доступа должны состоять из ряда ступеней, как показано на рисунке 5, и должны соответствовать a) или b), или c), следующим образом:
a) угол наклона
b) быть выполнены в виде лестницы, верхняя часть каждой ступени должна иметь горизонтальную, препятствующую скольжению поверхность глубиной не менее 30 мм. Если перекладины лестницы используются в качестве поручней, они должны иметь радиус скругления углов (для перекладины прямоугольной формы) не менее 5 мм;
c) отвечать требованиям, изложенным в 4.7.1.2.
![]() 1 - платформа; 2 - ступень; 3 - лестница; 4 - ступень
4.8.3.4 Если существует опасность случайного контакта руки или ноги с ограждением вала отбора мощности или муфты вала приема мощности, задняя часть средств доступа должна быть оснащена устройствами, предотвращающими такой контакт.
4.8.3.5 Конструктивные элементы вала отбора мощности и его ограждения не должны использоваться в качестве ступеней.
4.9.1 Для ручного складывания/раскладывания элементов должна быть предусмотрена ручка(и), расположенная(ые) на расстоянии не менее 300 мм от ближайшего шарнира. Ручка(и) может быть составной частью машины при условии, что она(и) имеет(ют) соответствующую конструкцию и четко обозначена(ы). Среднее усилие, необходимое для ручного складывания/раскладывания, не должно превышать в интервале от начального положения до конечного 200 Н, а максимальное - 400 Н.
Во время складывания/раскладывания оператор не должен подвергаться опасности раздавливания, защемления или неконтролируемого движения.
4.9.2 Складывающиеся элементы, предназначенные для уменьшения транспортной ширины и/или высоты, должны иметь механические или другие средства (например, гидравлические, гравитационные) для удержания их в транспортном положении. Должно быть обеспечено удержание складывающегося элемента в транспортном положении при движении машины. Перевод машины из транспортного положения в рабочее и наоборот должен быть безопасным для оператора, а опасности раздавливания и защемления должны быть исключены.
4.9.3 Барьеры, выступающие за допустимую транспортную ширину машины, должны быть складывающимися из рабочего в транспортное положение. Если складывание барьеров создает опасность, вызванную рабочими инструментами, работа опасных компонентов должна быть предотвращена при сложенном барьере (например, путем отключения или снижения производительности компонента машины в данной ситуации).
4.10.1 Ограждения, особенно барьеры, расположенные на высоте свыше 550 мм над уровнем поверхности земли, обычно не используемые при нормальной эксплуатации в качестве ступеней, но использование которых в качестве ступеней не может быть предотвращено, должны быть сконструированы таким образом, чтобы выдерживать вертикальную нагрузку 1200 Н.
Данное требование следует проверять испытанием, приведенным в приложении C, или идентичным методом.
4.10.2 Барьеры, применяемые в качестве защиты от опасностей, связанных с движущимися рабочими частями машины, должны выдерживать следующие горизонтальные нагрузки:
- 1000 Н - в рабочем положении при расположении на расстоянии не более 400 мм от поверхности земли;
- 600 Н - при расположении на расстоянии свыше 400 мм от поверхности земли.
Данное требование следует проверять испытанием, приведенным в приложении C, или идентичным методом.
4.11.1 Общее
4.11.1.1 При проведении работ по техническому обслуживанию и ремонту машины должны быть установлены механические опоры или гидравлические устройства блокировки, предотвращающие непредумышленное опускание поднятых частей машины.
Допускается применение других средств блокировки, кроме механических или гидравлических устройств, при условии обеспечения равного или более высокого уровня безопасности.
4.11.1.2 Механизмы управления гидравлическими блокирующими устройствами и механическими опорами необходимо располагать вне опасных зон.
4.11.1.3 Механические опоры и гидравлические блокирующие устройства должны быть отмечены цветом, контрастным по отношению к цвету машины, или знаком безопасности, расположенным на устройстве (опоре) или в непосредственной близости к нему.
4.11.1.4 Положение и методы приведения в действие механических опор и гидравлических блокирующих устройств, управляемых вручную, должны быть объяснены в руководстве по эксплуатации (см. перечисление k) 8.2.3). Если принцип их работы непонятен, он должен быть продемонстрирован непосредственно на машине с помощью информационных знаков (символов).
4.11.2 Механические опоры
4.11.2.1 Механические опорные устройства должны выдерживать 1,5-кратную максимальную нагрузку поддерживаемой массы.
4.11.2.2 Съемные механические опоры должны иметь места хранения, обозначенные на машине.
Гидравлические блокирующие устройства должны быть расположены на гидроцилиндре или соединены с гидроцилиндром жесткими или гибкими трубопроводами. В последнем случае трубопроводы, соединяющие блокирующее устройство с гидравлическим цилиндром, должны быть рассчитаны на давление, по крайней мере в четыре раза превышающее номинальное максимальное гидравлическое давление. Номинальное максимальное гидравлическое давление должно быть указано в руководстве по эксплуатации. Условия замены таких гибких линий также должны быть указаны в руководстве по эксплуатации [см. 8.2.3 1, перечисление l)].
Следует избегать непреднамеренной разблокировки за счет конструкции, расположения органа управления и т.д.
4.12.1 Электрические кабели должны быть защищены, если они расположены в местах возможного абразивного контакта с поверхностями, и должны быть стойкими или защищены от контакта со смазкой или топливом. Электрические кабели должны быть расположены так, чтобы ни одна их часть не находилась в контакте с системой выпуска отработавших газов, движущимися частями машины или острыми кромками деталей.
4.12.2 Плавкие предохранители или другие устройства защиты от перегрузки должны быть установлены во всех электрических цепях, кроме цепи стартера двигателя и цепей высокого напряжения системы зажигания. Распределение устройств защиты между электрическими цепями должно предотвращать возможность одновременного отключения всех систем сигнализации.
4.13.1 Гидравлические системы должны соответствовать требованиям безопасности ISO 4413:2010.
4.13.2 Рукава высокого давления, трубопроводы и компоненты должны быть расположены или ограждены так, чтобы в случае разрыва струя жидкости не могла быть направлена непосредственно на оператора, находящегося на своем рабочем месте.
4.13.3 Информация о замене рукавов должна быть приведена в руководстве по эксплуатации [см. перечисление l) 8.2.3].
Пневматические системы должны соответствовать требованиям безопасности ISO 4414:2010.
Заливные горловины баков должны быть расположены на высоте не более 1500 мм от уровня земли, платформы или места для стояния. Платформа или место для стояния, при наличии, должны соответствовать 4.8.2.
Порядок замены рабочих жидкостей с учетом требований безопасности должен быть описан в руководстве по эксплуатации [см. 8.2.3, перечисления j) и x)].
Если для приведения в действие отдельных узлов вручную требуется специальный инструмент, то его следует поставлять вместе с машиной, а его использование следует разъяснять в руководстве по эксплуатации [см. 8.2.3, перечисление m)].
4.17.1 Операции технического обслуживания должны быть безопасными, например - выполняться при отключенном источнике энергии.
4.17.2 Компоненты, требующие частого технического обслуживания, должны быть доступны, средства доступа должны соответствовать 4.8.
4.17.3 Откидные защитные ограждения и двери должны быть оснащены средствами, удерживающими их в открытом положении, если существует опасность их неконтролируемого закрывания.
- если их масса 40 кг и более, то они должны быть сконструированы или оснащены таким образом, чтобы можно было использовать подъемное оборудование;
- если их масса менее 40 кг, то они должны быть оснащены ручками или части машины должны быть расположены так, чтобы обеспечивалось их безопасное перемещение и любой контакт с опасными частями машины (режущие инструменты, горячие поверхности и т.д.) был предотвращен.
Машина должна соответствовать ISO 14982:1998.

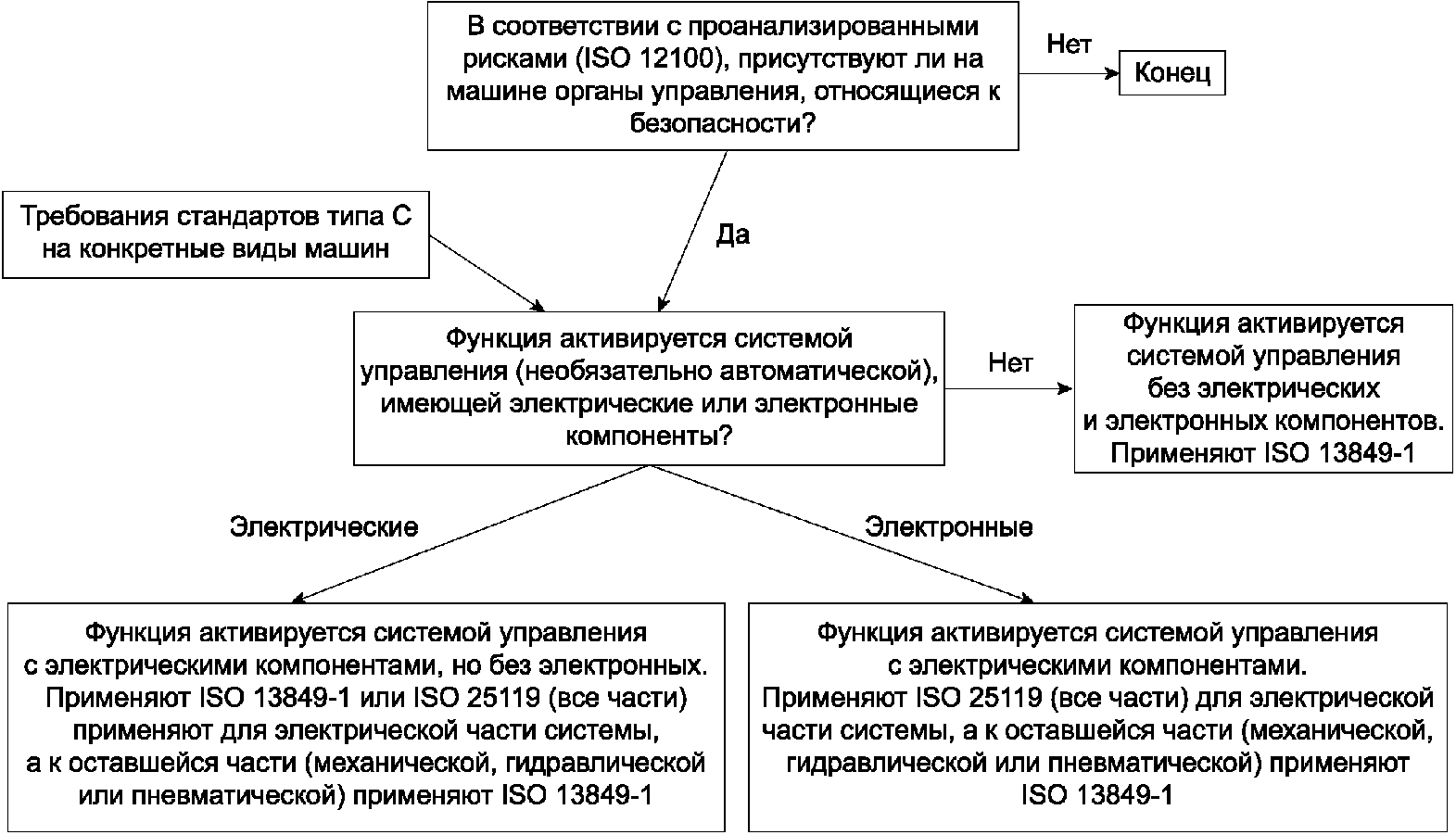

Если:
- (основное) рабочее место оператора расположено в непосредственной близости от опасной зоны по функциональным причинам, или
- машина оборудована дополнительными рабочими местами оператора, расположенными в непосредственной близости от опасной зоны и используемыми при нормальной работе, или
- органы управления, отличные от требующих удержания для запуска, расположены в непосредственной близости от опасной зоны, или
- обзор или связь между рабочими местами, которые используются одновременно, ограничены, или
- машины управляются с помощью пультов дистанционного управления (оператор не находится на рабочем месте оператора на машине), основное, дополнительное рабочее место оператора и устройство(а) дистанционного управления должны быть оснащены устройством(ами) аварийной остановки, позволяющим(и) предотвратить реальную или надвигающуюся опасность.
5 Требования и/или меры безопасности к самоходным машинам, управляемым оператором, находящимся в машине
Для доступа к сиденью оператора зона пола должна иметь ширину не менее 300 мм. Устройства, такие как зеркала заднего вида, не должны входить в пространство доступа оператора в любом из своих рабочих положений, кроме устройств, предназначенных для защиты оператора от опасностей, возникающих при нормальной эксплуатации.
5.1.2.1 Машины, рассчитанные на работу оператора в положении сидя, должны быть оборудованы сиденьем, обеспечивающим оператору достаточную опору во всех рабочих положениях и эксплуатационных режимах. Информация о регулировке сиденья должна быть приведена в руководстве по эксплуатации [см. 8.2.3, перечисление e)].
5.1.2.2 Размеры сиденья оператора и регулировки должны соответствовать требованиям ISO 4253, кроме высоты расположения контрольной точки сиденья (SIP) над платформой, которая должна быть не менее 500 мм и не более 650 мм (см. рисунок 6). Механизм(ы) регулировки сиденья оператора должен (должны) предотвращать непреднамеренное движение сиденья и должен (должны) иметь упоры в конце диапазона регулирования. Система подвески (при наличии) должна регулироваться в зависимости от массы оператора.
![]() a) среднее положение регулировки сиденья
![]() 1 - SIP
b) координаты для измерения ширины сиденья
5.1.2.3 Если машина оборудована устройством защиты при опрокидывании (ROPS), то рабочее место оператора должно быть оснащено сиденьем и местами крепления удерживающей системы, соответствующей требованиям ISO 3776-1:2006, ISO 3776-2:2013 и ISO 3776-3:2009.
5.1.3.1 Органы управления, используемые для приведения машины в движение, должны быть расположены или сконструированы так, чтобы они могли управляться только с рабочего места оператора.
5.1.3.3 Механизм рулевого управления должен быть сконструирован так, чтобы уменьшить передаваемое рукам оператора усилие в случае любого случайного движения управляемого(ых) колеса (колес) или рычага(ов) системы рулевого управления.
5.1.3.4 Когда механизм рулевого управления находится в рабочем положении, расстояние между неподвижными частями машины и рулевым колесом должно соответствовать приведенному на рисунке 7.
Расстояния до органов управления - см. 4.5.3
![]() 1 - рулевое колесо; 2 - неподвижные части машины
и неподвижными частями машины
На рабочем месте оператора не должно быть мест, способных вызвать порез или защемление в пределах досягаемости рук или ног оператора, когда он сидит на сиденье, предусмотренном изготовителем.
5.1.5.1 Если рабочее место оператора оборудовано кабиной, то в ней должен быть предусмотрен аварийный выход. В дополнение к основной двери должен быть предусмотрен еще хотя бы один выход, используемый в качестве аварийного. Вторая дверь, ветровое(ые) стекло (стекла), панель крыши или окно (окна), находящиеся не с той стороны, где расположена основная дверь, рассматриваются как аварийный выход при условии, что они могут быть быстро открыты или удалены из кабины. Если для данных целей требуется применение специального инструмента, то он должен находиться в кабине рядом с аварийным выходом.
- иметь размер не менее эллипса с главными осями 640 и 440 мм,
- быть обозначены и снабжены инструкциями для пользователя, если аварийный выход не предназначен для обычного использования или если его расположение и использование не очевидны.
Если используется обозначение аварийного выхода, то информация по расположению и использованию должна быть приведена в руководстве по эксплуатации [см. 8.2.3, перечисление g)]. Таким выходом может быть одиночное окно с замком или вторая входная дверь с ручкой и замком.
Скорость горения материалов внутренней отделки кабины, таких как покрытие сиденья, стен, пола и обивка потолка, при наличии, не должна превышать 150 мм/мин при испытании в соответствии с ISO 3795:1989.
5.1.7.1 Конструкция и расположение рабочего места оператора должны быть такими, чтобы оператор имел достаточную обзорность для управления машиной и просмотр рабочей зоны машины.
Для устранения недостаточной обзорности должны использоваться такие вспомогательные средства, как зеркала или телевизионные устройства.
5.1.7.2 Если рабочее место оператора оборудовано кабиной, то ветровое стекло должно быть оборудовано стеклоочистителем.
5.1.8.2 Пуск стартера двигателя должен быть невозможен, если:
- трансмиссия не находится в нейтральном или парковочном положении или
- сцепление включено, и
- основной ВОМ подключен.
5.1.8.3 Останов двигателя должен обеспечиваться устройством, сконструированным так, чтобы:
- для останова двигателя не требовалось непрерывного ручного воздействия на устройство;
- при установке устройства в положение "выключено" или "стоп" двигатель не мог быть запущен повторно до тех пор, пока устройство не будет установлено в исходное положение.
Устройства для буксирования (крюки, петли, проушины и т.п.) должны быть расположены на передней и/или задней частях машины. Если такие устройства не очевидны, то они должны быть четко обозначены на машине и описаны в руководстве по эксплуатации [см. 8.2.3, перечисление n), и 8.4].
5.2.2 Съемные приспособления
Съемные приспособления должны фиксироваться в транспортном положении.
5.2.3 Использование домкратов
5.2.3.1 Места, предназначенные для установки домкрата, должны быть четко обозначены на машине, а расположение и способ применения домкратов должны быть описаны в руководстве по эксплуатации [см. 8.2.3, перечисление n), и 8.4.2].
5.2.3.2 Места, предназначенные для установки домкрата, должны иметь соответствующую прочность и должны быть сконструированы таким образом, чтобы нагруженная машина могла быть поднята над уровнем грунта (например, для замены колес).
5.3.1 Аккумуляторные батареи должны быть расположены так, чтобы их можно было соответствующим образом обслуживать и заменять с уровня грунта или платформы; они должны быть надежно закреплены в установленном положении и расположены или изготовлены и уплотнены так, чтобы уменьшить возможность утечки в случае опрокидывания машины. Незаземленные полюса батарей должны быть защищены от короткого замыкания и непреднамеренного контакта.
5.3.2 Должна быть обеспечена возможность легкого отключения электрической цепи батареи (например, стандартным инструментом или выключателем).
5.3.3 Информация по обслуживанию и замене батарей должна быть приведена в руководстве по эксплуатации [см. 8.2.3, перечисление s)].
5.4.2 Топливные баки должны быть устойчивы к коррозии и удовлетворять испытаниям на герметичность, проводимым изготовителем при давлении, равном двойному рабочему давлению, но не менее 30 кПа.
5.4.3 Конструкция крышки наливной горловины топливного бака должна обеспечивать отсутствие утечек при нормальной рабочей температуре двигателя и во всех рабочих положениях машины. Просачивание топлива через систему вентиляции топливного бака не должно рассматриваться как утечка.
5.4.4 Информация по наполнению топливного бака должна быть приведена в руководстве по эксплуатации [см. 8.2.3, перечисление t)].
Горячие поверхности, которых может непреднамеренно достигнуть оператор при нормальной эксплуатации машины, должны быть закрыты кожухом или изолированы. Данное требование распространяется на горячие поверхности, которые расположены рядом со ступенями, поручнями, перилами и частями машины, используемыми как средства доступа, и к которым можно случайно прикоснуться.
Выходное отверстие выхлопной трубы системы выпуска отработавших газов должно быть расположено и направлено таким образом, чтобы оператор или обслуживающий персонал, стоящий на машине, не подвергался воздействию опасной концентрации загрязняющих веществ отработавших газов или дыма при нормальной эксплуатации.
Пример - Расположение выходного отверстия далеко от уровня головы оператора или воздухозаборника кабины.
Должны применяться принципы оценки устойчивости в отношении опасностей, связанных с опрокидыванием и переворачиванием, указанные в ISO 16231-1.
6 Требования и/или меры безопасности к монтируемым, навесным, полунавесным, полуприцепным и прицепным машинам
6.1.1 Орган управления на тракторе или самоходной машине для подачи энергии к агрегатируемой машине следует рассматривать как устройство для нормального останова машины, если:
- иное не установлено в стандартах на конкретные машины; или
- рабочее место оператора расположено на машине; или
- рабочее место оператора находится рядом с машиной и предназначено для использования при работе машины в стационарном положении.
6.1.2 Любой орган ручного управления, который приводится в действие оператором, стоящим на уровне грунта при работающем ВОМ, должен быть расположен на расстоянии по горизонтали не менее 550 мм от ВОМ.
6.2.1 Общее
6.2.1.1 Машины должны быть сконструированы таким образом, чтобы их устойчивость сохранялась при стоянке на твердой поверхности с уклоном 8,5° в любом направлении. Данное требование должно быть выполнено как с незаполненными резервуарами или бункерами, так и с резервуарами или бункерами, заполненными технологическим материалом, и в обоих случаях как с дополнительным установленным оборудованием или контейнерами, для использования с которыми машина разработана, так и без них.
6.2.1.2 Опорные устройства, отличные от колес (например, стойки, выносные опоры), должны иметь такую опорную поверхность, чтобы давление на грунт не превышало 400 кПа. Выносные опоры или подобные устройства также должны блокироваться в транспортном положении. Оператор/обслуживающий персонал должен иметь возможность проверить визуально, что выносные опоры установлены в транспортное положение. Соответствующая информация должна быть приведена в руководстве по эксплуатации [см. 8.2.3, перечисление o)].
6.2.1.3 Если требуемая устойчивость машины при движении или в стационарном положении может быть достигнута только применением специальных мер или применением специальных устройств, то данная информация должна быть указана непосредственно на машине и в руководстве по эксплуатации [см. 8.2.3, перечисление i)].
6.2.2.1 Если для хранения машины должно быть предусмотрено опорное устройство, оно должно быть несъемным.
6.2.2.2 Высота нижних присоединительных точек монтируемых и навесных машин, устанавливаемых на трехточечное навесное устройство, должна быть совместима с высотой нижней присоединительной точки трехточечного навесного устройства.
6.2.3.1 Прицепные (полуприцепные) машины или машины со сницей, предназначенной для механического подъема буксирующим транспортным средством, должны быть оснащены стойкой, способной поддерживать сницу со сцепной петлей на высоте не менее 150 мм относительно уровня грунта (максимальное давление на грунт такое же, как в 6.2.1.2).
6.2.3.2 Прицепные (полуприцепные) машины или машины со сницей и сцепной петлей, зафиксированной по высоте, должны быть оборудованы опорным устройством или домкратом с регулируемой высотой. Опорное устройство может быть одного из следующих типов:
- нескладывающееся - в данном случае конструкция должна быть такой, чтобы непреднамеренное перемещение его из установленного положения было невозможно;
- складное - в данном случае опорное устройство должно иметь орган ручного управления, расположенный слева от машины (по ходу движения). При этом, когда опорное устройство устанавливается или движется, откидывается или складывается в транспортное или опорное положение, должно быть предусмотрено средство, предотвращающее его использование в качестве опоры или предотвращающее регулирование сницы по высоте до тех пор, пока опорное устройство не будет заблокировано в опорном положении.
6.2.3.3 Если при работе опорного устройства нельзя исключить опасности пореза или защемления, в руководстве по эксплуатации должны быть приведены меры по предотвращению указанных опасностей при использовании опорного устройства [см. 8.2.3, перечисление u)].
6.2.3.4 Опорные устройства и элементы их крепления должны быть установлены на машине. Однако если опорные устройства, установленные на машине, препятствуют ее правильному использованию, а их удаление не влияет на устойчивость машины, то данные устройства могут быть съемными без применения инструментов. В таком случае соответствующие инструкции должны быть приведены в руководстве по эксплуатации [см. 8.2.3, перечисление u)]. Если опорные устройства являются съемными, на машине должны быть предусмотрены места для их хранения.
6.3.1 Соответствующая информация о системе сцепки, включая техническое обслуживание и проверки, должна быть включена в руководство по эксплуатации [см. 8.2.3, перечисления a) и b)].
6.3.2 В руководстве по эксплуатации должны быть четко обозначены места сцепки для буксирования машины, также должна быть указана максимальная вертикальная статическая нагрузка, прилагаемая на буксирующее транспортное средство [см. 8.2.3, перечисления a) и b)].
Перекрытие кожуха ВОМ с кожухом вала приема мощности (ВПМ) должно быть не менее 50 мм. Данное минимальное перекрытие также должно применяться к устройствам защиты широкоугольных карданных валов и при использовании муфт или других элементов.
Если для соединения приводного вала оператору необходимо дотянуться рукой до места между кожухом ВОМ и кожухом ВПМ, зазор в одной плоскости должен составлять не менее 50 мм, и во всех плоскостях расстояние не должно превышать 150 мм (см. рисунок 8).
![]() 1 - кожух ВПМ; 2 - кожух ВОМ
Если машина может быть оснащена ВОМ с защитным кожухом, для которого требуется точка крепления на машине, должна быть предусмотрена подходящая(ие) точка(и) крепления.
Машина должна быть снабжена опорой для трансмиссионного вала, когда машина отсоединена, но данная опора не должна использоваться для предотвращения вращения ограждения трансмиссионного вала или ухудшать защиту.
Кожух ВПМ должен быть сконструирован и прикреплен к машине таким образом, чтобы вместе с кожухом карданного вала он закрывал вал со всех сторон до первого неподвижного подшипника на машине, при этом допускается установка сочлененного карданного вала.
Информация о настройке длины карданного вала должна быть представлена в руководстве по эксплуатации [см. 8.2.3, перечисление b)].
Приводимые в действие от ВОМ машины, предназначенные для работы в стационарном положении, должны быть снабжены средствами для предотвращения отсоединения ВПМ от ВОМ, например путем присоединения машины к трехточечному навесному устройству при работе. Информация по использованию таких средств должна быть приведена в руководстве по эксплуатации [см. 8.2.3, перечисление v)].
На машине должны быть предусмотрены устройства для поддержки отсоединенных гидравлических и пневматических рукавов и электрических кабелей, когда машина не соединена с самоходной машиной или когда такие соединения не используются.
См. таблицу 2.
Таблица 2
Информация по эксплуатации должна соответствовать пункту 6.4 ISO 12011:2010.
8.2.1 Руководство по эксплуатации необходимо поставлять с каждой машиной.
8.2.2 На самоходной машине должно быть обеспечено легкодоступное место для хранения руководства по эксплуатации.
8.2.3 Руководство по эксплуатации должно соответствовать ISO 3600:1996 и содержать инструкции для нормальной эксплуатации и обслуживания машины, включая использование соответствующих средств индивидуальной защиты.
В руководстве по эксплуатации должна быть приведена следующая информация, если она применима для конкретной машины:
c) указание, что вес навесных машин (включая их груз) может влиять на маневренность и устойчивость трактора, а также на средства оценки устойчивости (в приложении D приведено одно из средств оценки устойчивости комбинации трактор/машина);
d) описание и назначение всех органов управления, включая пояснение используемых символов (см. 4.5.1);
e) описание регулировки положения сиденья для обеспечения эргономических требований по отношению к органам управления (см. 5.1.2.1);
f) метод пуска и останова двигателя (см. 5.1.8);
g) расположение и метод открывания аварийных выходов (см. 5.1.5.2);
h) меры предосторожности относительно движущихся частей машины, участвующих в рабочем процессе;
j) общие требования по ремонту и техническому обслуживанию машины и использованию специального инструмента (см. 4.15, 4.17.1);
k) использование устройств, предотвращающих опускание поднятых частей машины при проведении технического обслуживания и ремонта (см. 4.11.1.4);
l) информацию по замене рукавов высокого давления, используемых в гидравлических блокирующих системах (см. 4.11.3, 4.13.3);
m) руководство по приведению в действие отдельных узлов вручную (см. 4.16);
o) информацию о проверке безопасности выносных опор в транспортном положении (см. 6.2.1.2);
p) опасности, связанные с воздушными линиями электропередачи, включая информацию о максимальной рабочей высоте машины, если она превышает 4 м;
q) значение уровня шума (см. 4.3.2);
r) значение уровня вибрации (см. 4.4.1);
s) опасности, связанные с использованием аккумуляторных батарей (см. 5.3.3);
t) опасности, связанные с наполнением топливных баков (см. 5.4.4);
u) информацию о местах и способах применения домкратов для подъема, включая использование домкратов и опорных устройств на снице (см. 6.2.3.3, 6.2.3.4);
v) требования по механическому соединению машин с внешним приводом, предназначенных для работы в стационарном положении, с источником питания для предотвращения отключения ВОМ (см. 6.4.2);
x) инструкции по безопасной замене рабочих жидкостей (см. 4.15);
y) дополнительную информацию:
использование машины по назначению;
- первоначальную настройку машины (если она не будет проводиться продавцом);
- меры противопожарной безопасности;
- устранения засоров, связанных с подачей технологического материала/процессом обработки;
8.3.1 На машину должны быть нанесены знаки безопасности, соответствующим образом отражающие предупреждения для оператора или другого обслуживающего персонала о возможном травмировании при нормальной эксплуатации и обслуживании.
8.3.2 Знаки безопасности должны соответствовать требованиям ISO 11684:1995.
8.3.3 Информационные знаки, касающиеся функционирования машины и ее обслуживания, должны отличаться по внешнему виду, особенно в отношении цвета, от знаков безопасности.
8.3.4 Если высота самоходной машины при нормальной эксплуатации превышает 4 м, в непосредственной видимости с основного рабочего места оператора должна быть информация об опасностях, связанных с большой высотой машины, таких как работа под линиями электропередач или мостами.
8.4.1 Размещенная на машине информация должна быть хорошо читаемой и сохраняться в течение всего срока службы машины.
Примечание - Маркировка машины должна соответствовать национальным или региональным требованиям.
8.4.2 На машине должны быть четко обозначены места, предназначенные для установки домкрата (см. 5.2.3.1), а дополнительная информация должна быть приведена в руководстве по эксплуатации [см. 8.2.3, перечисление n)].
8.4.3 При необходимости на машину должен быть нанесен знак, показывающий специальные меры, которые должны быть приняты для обеспечения устойчивости машины (см. 6.2.1.3), и дополнительная информация должна быть приведена в руководстве по эксплуатации [см. 8.2.3, перечисление i)].
(справочное)
В таблице A.1 приведены существенные опасности, опасные ситуации и явления, которые определены как существенные для типов машин, рассматриваемых настоящим стандартом, и которые требуют от разработчика или изготовителя специальных мер по предотвращению или уменьшению риска.
Таблица A.1
(обязательное)
Настоящее приложение устанавливает метод определения шумовых характеристик и обеспечивает всей информацией, необходимой для его эффективного применения в стандартных условиях. Метод обеспечивает воспроизводимость определения значений шумовых характеристик в установленных пределах с заданной точностью основного стандарта на шум по определению шумовых характеристик. Методы определения значений шумовых характеристик согласно настоящему приложению являются инженерными (класс 2).
B.2.1 Уровни звукового давления измеряют в соответствии с ISO 11201:2010 или ISO 11204:2010. Для технического метода класса 2 применяют ISO 11204:2010.
B.2.2 На рабочем месте оператора должен быть определен эквивалентный уровень звукового давления, скорректированный по характеристике "A" шумомера. Измерению подлежат уровни звукового давления в нормируемом диапазоне частот в соответствии с ISO 3744 и ISO 11201.
B.2.3 При отсутствии оператора микрофон должен быть установлен на высоте (1,60 +/- 0,05) м от поверхности, где оператор обычно стоит, или на высоте (0,50 +/- 0,05) м, измеренной от контрольной точки сидения оператора (SIP) при установке сиденья в среднее по регулировкам положение.
B.2.4 В случае присутствия оператора при проведении измерений микрофон должен находиться на линии его глаз на расстоянии (20,0 +/- 2,0) см от головы, со стороны большей шумности. При рабочем положении оператора стоя его высота должна быть (1,75 +/- 0,05) м с учетом обуви. Общая высота оператора при рабочем положении сидя, измеренная от плоскости подушки сиденья, должна быть (0,93 +/- 0,05) м.
B.2.5 Специальная программа испытаний по измерению шума, составленная для конкретного типа машин, должна содержать информацию о проведении измерений в отсутствие оператора (согласно B.2.2) или в его присутствии (согласно B.2.4).
B.2.6 Для машин, приводимых в рабочее состояние от внешнего источника энергии и у которых рабочее место оператора находится на другой машине (энергосредстве), микрофон должен быть установлен с учетом способа агрегатирования:
a) в случае трехточечного механизма навески - в вертикальной плоскости, проходящей через середину отрезка, соединяющего две нижние точки, на 1,69 м вперед и 1,85 м выше точки пересечения плоскости и данного отрезка;
b) в случае сцепки с проушиной - в вертикальной плоскости, проходящей через центр сцепной проушины на 1,20 м вперед и 1,85 м выше точки пересечения плоскости с центром проушины.
B.3.1 Для определения звуковой мощности предпочтительно следует применять метод, соответствующий ISO 3744:2010. С точностью метода класса 2 может использоваться также ISO 9614 [7].
Для конструкций с низким шумом полезны значения шума в полосах частот, и основные стандарты ISO 3744:2010 и ISO 11201:2010 могут быть использованы для определения уровня шума в полосах частот.
B.3.2 При использовании метода в соответствии с ISO 3744 измерения проводят с помощью десяти микрофонов, установленных на полусферической поверхности (см. ISO 3744:2010, приложение B).
Могут использоваться также и шесть микрофонов, но при условии, если были проведены предварительные исследования, которые выявили, что результирующий уровень звуковой мощности колеблется в пределах +/- 1 дБ относительно уровня, определенного в соответствии со схемой расположения согласно ISO 3744:2010 (пункт 8.1.1).
B.3.3 Радиус полусферы должен быть в два раза длиннее длинной стороны контрольного параллелепипеда и составлять 4, 10 или 16 м.
B.3.4 Измеряется уровень звуковой мощности, взвешенный по шкале A, для определенного рабочего цикла машины.
B.3.5 В случае присутствия оператора при проведении измерений его высота при рабочем положении стоя должна составлять (1,75 +/- 0,05) м с учетом обуви. Общая высота оператора в рабочем положении сидя должна быть (0,93 +/- 0,05) м, измеренная от плоскости подушки сиденья.
B.4.1 Условия установки и навески должны быть одинаковыми для определения уровней звуковой мощности и уровней звукового давления в определенных положениях.
B.4.2 Любая машина, подлежащая испытаниям, должна быть установлена на твердой поверхности, например на асфальте или бетоне и на стандартных креплениях, рекомендованных производителем, например шины, гусеницы, опоры или вибрационные крепления. При необходимости приведения машины в рабочее состояние, указанное в B.5, оператор должен присутствовать на рабочем месте. Заполненная информационная карта, в соответствии с B.8, должна информировать о присутствии оператора при проведении измерений.
B.4.3 Для машин, приводимых в рабочее состояние от внешнего источника питания, данный источник питания должен быть достаточно мощным для обеспечения рабочих режимов, указанных в B.5. Уровень шума источника питания должен соответствовать критериям, установленным для фонового шума. Определение фонового шума источника питания следует проводить при работе на той скорости, которая была выбрана для машины при проведении измерений. Критерии уровня фонового шума должны соответствовать ISO 3744:2010 и ISO 11201:2010 для инженерного метода класса 2.
B.5.1 Условия работы должны быть одинаковыми для определения как уровней звуковой мощности, так и уровней звукового давления при заданных положениях.
B.5.2 Все машины, если иное не предусмотрено другими стандартами, должны находиться в стационарном положении, при ненагруженных рабочих органах, работающих при максимальном числе оборотов двигателя. До начала испытаний машина должна быть надлежащим образом прогрета до нормальной рабочей температуры.
Во избежание дополнительных шумов, которые могут быть обусловлены непреднамеренным механическим контактом рабочих органов, должна быть проведена соответствующая регулировка и настройка рабочих органов.
B.5.3 Уровни звукового давления должны быть определены на завершенном цикле работ. Соответствующий цикл должен быть описан в конкретном стандарте. В случае отсутствия подобного стандарта производитель должен выбрать цикл работ и описать его в отчете о проведении испытаний.
B.6.1 Испытания следует повторять до тех пор, пока не будет достигнут необходимый уровень точности, когда различия трех последовательных замеров уровня звукового давления, скорректированных по характеристике "A" шумомера, составят +/- 2 дБ.
B.6.2 Если иное не предусмотрено:
- погрешность измерения для определения уровней звуковой мощности, скорректированной по характеристике "A" шумомера, при применении настоящего стандарта должна соответствовать ISO 3744:2010;
- погрешность измерения для определения уровней звукового давления, скорректированных по характеристике "A" шумомера, на рабочем месте при применении настоящего стандарта должна соответствовать ISO 11201:2010 и ISO 11204:2010 (стандартное отклонение от воспроизводимости определения значений шумовых характеристик равно 2,5 дБ).
B.7.1 В информационный лист должна быть включена информация о применении основных стандартов при определении шумовых характеристик.
B.7.2 Информационный лист в соответствии с B.8 должен быть использован для указания в протоколе испытаний следующих данных: ссылки на использованные стандарты, описания условий установки и навески машин и возможных отклонений от требований метода измерения шума. Кроме того, должны быть представлены данные о положениях рабочего места оператора и об уровнях звукового давления в данных положениях. Если определялись значения уровней звуковой мощности, они также подлежат включению в информационный лист.
B.7.3 Информационный лист и протокол испытаний должны подтвердить, что все требования данного метода измерения шума были выполнены или же, напротив, показать допущенные отклонения и их обоснование.
(обязательное)
C.1 Ограждения
C.1.1 Испытательное оборудование
Нагрузку прикладывают посредством площадки, покрытой слоем резины. Размеры площадки и толщина резины должны соответствовать указанным на рисунке C.1
Слой резины должен иметь твердость примерно 20 по Шору A.
Размеры в миллиметрах (допуск +/- 2 мм)
![]() 1 - слой резины; 2 - точка приложения нагрузки
C.1.2 Процедура испытаний
Испытания проводят на машине, установленной на твердой горизонтальной поверхности.
Ограждение испытывают, прикладывая нагрузку 1200 Н в точке, указанной на рисунке C.1, вертикально, даже если ограждение не горизонтальное.
Площадку размещают на испытуемом ограждении, установленном в защитном положении на машине. Нагрузку прикладывают вертикально вниз, без динамической составляющей.
Нагрузку следует прикладывать к наиболее неудобным частям ограждения, за которые оператор может схватиться. На краях ограждений площадка может быть расположена частично, при этом точка приложения нагрузки должна быть около края ограждения.
C.1.3 Условия приемки
Во время испытаний ограждение не должно касаться движущихся частей машины. После приложения нагрузки ограждение и его крепления не должны иметь постоянную деформацию, трещины или видимые изломы, которые помешают ограждению выполнять его защитные функции.
C.2 Барьеры
C.2.1 Испытательное оборудование
Нагрузку прикладывают посредством площадки, покрытой слоем резины. Размеры площадки и толщина резины должны соответствовать указанным на рисунке C.2
Слой резины должен иметь толщину не менее 10 мм и твердость примерно 20 по Шору A.
Размеры в миллиметрах (допуск +/- 2 мм)
![]() 1 - слой резины; 2 - точка приложения нагрузки
C.2.2 Процедура испытаний
Площадку размещают на испытуемом барьере. Нагрузку прикладывают горизонтально, и, если возможно, вертикально вниз, без динамической составляющей.
Испытательная нагрузка для барьеров составляет:
- 1000 Н в случае, если барьер в рабочем положении находится не более чем в 400 мм от земли;
- 600 Н в случае, если барьер в рабочем положении находится выше 400 мм от земли.
Нагрузку прикладывают в точке испытательной площадки, указанной на рисунке C.2.
C.2.3 Условия приемки
Во время испытаний барьер не должен смещаться более чем на 20 мм по горизонтали. После приложения нагрузки барьер и его крепления не должны иметь постоянную деформацию свыше 10 мм, трещины или видимые изломы, или смещаться в опасную зону.
(справочное)
Настоящее приложение относится к 8.2.3, перечисление c), в котором содержится требование о предоставлении информации о возможной потере устойчивости трактора из-за установки машины.
Изготовителю необходимо предоставить адекватную и полную информацию.
Предлагаемый пример относится к машине, установленной на тракторе.
Из-за массы установленной машины и загруженных материалов (например, в бункере) комбинация трактора и машины может стать неустойчивой. Для проверки общей устойчивости можно применить следующее выражение для расчета минимальной балластировки спереди IF,min, позволяющей иметь нагрузку на переднюю ось, равную 20% массы трактора без груза:
.Примечание - В данном расчете учитываются навесная машина сзади и комбинации навесных машин спереди/сзади. (См. рисунок D.1.)
![]() TE, кг - масса трактора без балласта <1>; TF, кг нагрузка
на переднюю ось трактора без балласта <1>; TR, кг - нагрузка
на заднюю ось трактора без балласта <1>; IR, кг - общая
масса задней навесной машины и заднего балласта <2>;
IF, кг - общая масса передней навесной машины и переднего
балласта <2>; a, м - расстояние от центра тяжести передней
навесной машины и переднего балласта до центра передней оси
трактора <2>, <3>; b, м - колесная база трактора <1>, <3>;
c, м - расстояние от центра задней оси трактора до центров
нижних точек навески <1>, <3>; d, м - расстояние от центров
нижних точек навески до центра тяжести задней навесной
машины и заднего балласта <2>
--------------------------------
<1> Из руководства по эксплуатации трактора.
<2> Из руководства по эксплуатации навесной машины.
<3> Необходимо измерить.
с навесными машинами
(справочное)
МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ
Таблица ДА.1
--------------------------------
<1> Действует ГОСТ ISO 3767-1-2023 "Тракторы, машины для сельского и лесного хозяйства, механизированное оборудование для работы в садах и на газонах. Символы для органов управления и другие обозначения. Часть 1. Общие символы", идентичный ISO 3767-1:2016.
<2> Действует ГОСТ ISO 3767-2-2023 "Тракторы, машины для сельского и лесного хозяйства, механизированное оборудование для работы в садах и на газонах. Символы для органов управления и другие обозначения. Часть 2. Символы для сельскохозяйственных тракторов и машин", идентичный ISO 3767-2:2016.
<3> Действует ГОСТ 30879-2003 (ИСО 3795:1996) "Транспорт дорожный, тракторы и машины для сельскохозяйственных работ и лесоводства. Определение характеристик горения материалов для отделки салона", модифицированный по отношению к ISO 3795:1996.
Продолжение таблицы ДА.1
--------------------------------
<1> Действует ГОСТ EN 16590-1-2018 "Тракторы и машины для сельского и лесного хозяйства. Элементы систем управления, связанные с безопасностью. Часть 1. Общие принципы проектирования и разработки", идентичный EN 16590-1:2014. Европейский стандарт EN 16590-1:2014 является модифицированным по отношению к международному стандарту ISO 25119-1:2010.
<2> Действует ГОСТ EN 16590-2-2018 "Тракторы и машины для сельского и лесного хозяйства. Элементы систем управления, связанные с безопасностью. Часть 2. Этап разработки концепции", идентичный EN 16590-2:2014. Европейский стандарт EN 16590-2:2014 является модифицированным по отношению к международному стандарту ISO 25119-2:2010.
Окончание таблицы ДА.1
--------------------------------
<1> Действует ГОСТ EN 16590-3-2018 "Тракторы и машины для сельского и лесного хозяйства. Элементы систем управления, связанные с безопасностью. Часть 3. Разработка серийной продукции, аппаратные средства и программное обеспечение", идентичный EN 16590-3:2014. Европейский стандарт EN 16590-3:2014 является модифицированным по отношению к международному стандарту ISO 25119-3:2010.
<2> Действует ГОСТ EN 16590-4-2018 "Тракторы и машины для сельского и лесного хозяйства. Элементы систем управления, связанные с безопасностью. Часть 4. Производство, эксплуатация, модификация и вспомогательные процессы", идентичный EN 16590-4:2014. Европейский стандарт EN 16590-4:2014 является модифицированным по отношению к международному стандарту ISO 25119-4:2010.
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/26/gost_95172.html
На правах рекламы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
