"ГОСТ EN 16246-2021. Межгосударственный стандарт. Машины сельскохозяйственные. Оборудование навесное типа "обратная лопата". Требования безопасности"
(введен в действие Приказом Росстандарта от 02.09.2022 N 867-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Научно-производственным республиканским унитарным предприятием "Белорусский государственный институт стандартизации и сертификации" (БелГИСС) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Государственным комитетом по стандартизации Республики Беларусь

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по результатам голосования в АИС МГС (протокол от 22 октября 2021 г. N 144-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 2 сентября 2022 г. N 867-ст межгосударственный стандарт ГОСТ EN 16246-2021 введен в действие в качестве национального стандарта Российской Федерации с 1 февраля 2023 г.

5 Настоящий стандарт идентичен европейскому стандарту EN 16246:2012 "Машины сельскохозяйственные. Экскаваторы с обратной лопатой. Безопасность" ("Agricultural machinery - Backhoes - Safety", IDT).

Европейский стандарт разработан Техническим комитетом по стандартизации CEN/TC 144 "Тракторы и машины для сельскохозяйственных работ и лесоводства" Европейского комитета по стандартизации (CEN).

Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

Европейский стандарт реализует существенные требования безопасности Директивы 2006/42/ЕС, приведенные в приложении ZA.

Существует следующая иерархическая структура стандартов, устанавливающих требования безопасности в области машиностроения:

а) стандарты типа A (основополагающие стандарты безопасности), содержащие основные концепции, принципы конструирования и общие аспекты, которые могут быть применены к машинам;

б) стандарты типа B (общие стандарты безопасности), рассматривающие один (или более) аспект безопасности или один (или более) тип устройств безопасности, применяющихся для широкого диапазона машин:

- стандарты типа B1 распространяются на специальные аспекты безопасности (например, безопасное расстояние, температура поверхности, шум);

- стандарты типа B2 распространяются на устройства безопасности (например, двуручные устройства управления, блокирующие устройства, регуляторы давления);

в) стандарты типа C (стандарты безопасности на машины), устанавливающие детальные требования безопасности для конкретных машин или групп машин в соответствии с областью применения стандарта.

Настоящий стандарт представляет собой стандарт типа C по EN ISO 12100:2010.

Соответствующие машины и связанные с ними опасности, опасные ситуации и события, рассматриваемые в настоящем стандарте, приведены в области применения. Эти опасности характерны для гидравлического оборудования типа "обратная лопата".

Опасности, общие для всех типов сельскохозяйственных машин (самоходных, навесных, полунавесных и прицепных), рассматриваются в EN ISO 4254-1.

В случае если положения настоящего стандарта типа C отличаются от положений стандартов типа A или B, то положения настоящего стандарта типа C имеют преимущество над положениями других стандартов для машин, которые сконструированы и изготовлены в соответствии с требованиями настоящего стандарта типа C.

Настоящий стандарт, применяемый совместно с EN ISO 4254-1 и EN 15811, устанавливает требования безопасности и методы их контроля при конструировании и изготовлении гидравлического оборудования типа "обратная лопата" (далее - экскаваторное оборудование), предназначенного для установки на трехточечное навесное устройство трактора. В настоящем стандарте установлены методы снижения или исключения опасностей, возникающих при нормальной эксплуатации такого оборудования одним человеком (оператором) во время нормальной работы и технического обслуживания. Также в настоящем стандарте установлены требования к информации по безопасной эксплуатации (включая остаточные риски), предоставляемой изготовителем.

В случае если требования настоящего стандарта отличаются от требований, приведенных в EN ISO 4254-1, то требования настоящего стандарта имеют преимущество над требованиями EN ISO 4254-1 для оборудования, которое сконструировано и изготовлено в соответствии с требованиями настоящего стандарта.

Настоящий стандарт, применяемый совместно с EN ISO 4254-1, рассматривает все существенные опасности, опасные ситуации или события (перечисленные в таблице 1), которые могут возникнуть при использовании по назначению гидравлического экскаваторного оборудования, установленного на трехточечное навесное устройство трактора в условиях, предусмотренных изготовителем, включая прогнозируемое неправильное применение.

Настоящий стандарт не применяется для подъемных операций, в которых для перемещения штучных грузов используются крюки или другие аналогичные устройства. Материалы, перемещаемые при земляных работах, не рассматриваются как штучные грузы, и их перемещение рассматривается в настоящем стандарте.

Настоящий стандарт не устанавливает требований к быстросменным устройствам.

Примечание 1 - Для решения этой проблемы разрабатывается соответствующее изменение в EN 474-1. Это изменение будет оценено для включения в настоящий стандарт.

Примечание 2 - Особые требования, связанные с обеспечением безопасности дорожного движения, в настоящем стандарте не рассматриваются.

Требования настоящего стандарта распространяются на гидравлическое экскаваторное оборудование, техническое задание на разработку которого утверждено после введения в действие настоящего стандарта.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:

EN ISO 4254-1:2009 <1> Agricultural machinery - Safety - Part 1: General requirements (ISO 4254-1:2008) (Машины сельскохозяйственные. Безопасность. Часть 1. Общие требования)

--------------------------------

<1> Действует EN ISO 4254-1:2015. Однако для однозначного соблюдения требований настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.

EN ISO 12100:2010, Safety of machinery - General principles for design - Risk assessment and risk reduction (ISO 12100:2010) (Безопасность машин. Общие принципы конструирования. Оценка рисков и снижение рисков)

ISO 3600, Tractors, machinery for agriculture and forestry, powered lawn and garden equipment - Operator's manuals - Content and presentation (Тракторы, машины для сельскохозяйственных работ и лесоводства, механизированное оборудование для работы в садах и на газонах. Руководство по эксплуатации. Содержание и формат)

ISO 3767-2, Tractors, machinery for agriculture and forestry, powered lawn and garden equipment - Symbols for operator controls and other displays - Part 2: Symbols for agriculture tractors and machinery (Тракторы, машины для сельскохозяйственных работ и лесоводства, механизированное оборудование для работы в садах и на газонах. Условные обозначения органов управления и средств отображения информации. Часть 2. Символы для сельскохозяйственных тракторов и машин)

ISO 3776-1, Tractors and machinery for agriculture - Seat belts - Part 1: Anchorage location requirements (Тракторы и машины сельскохозяйственные. Ремни безопасности. Часть 1. Требования к расположению мест крепления)

ISO 3776-2, Tractors and machinery for agriculture - Seat belts - Part 2: Anchorage strength requirements (Тракторы и машины сельскохозяйственные. Ремни безопасности. Часть 2. Требования к прочности крепления)

ISO 11684, Tractors, machinery for agriculture and forestry, powered lawn and garden equipment - Safety signs and hazard pictorials - General principles (Тракторы и машины для сельскохозяйственных работ и лесоводства, механизированное газонное и садовое оборудование. Знаки безопасности и условные изображения опасности. Общие принципы)

В настоящем стандарте применены термины по EN ISO 12100:2010 и EN ISO 4254-1, а также следующие термины с соответствующими определениями.

Примечание - Примеры навесного оборудования, на которое распространяются требования настоящего стандарта, приведены в приложении A.

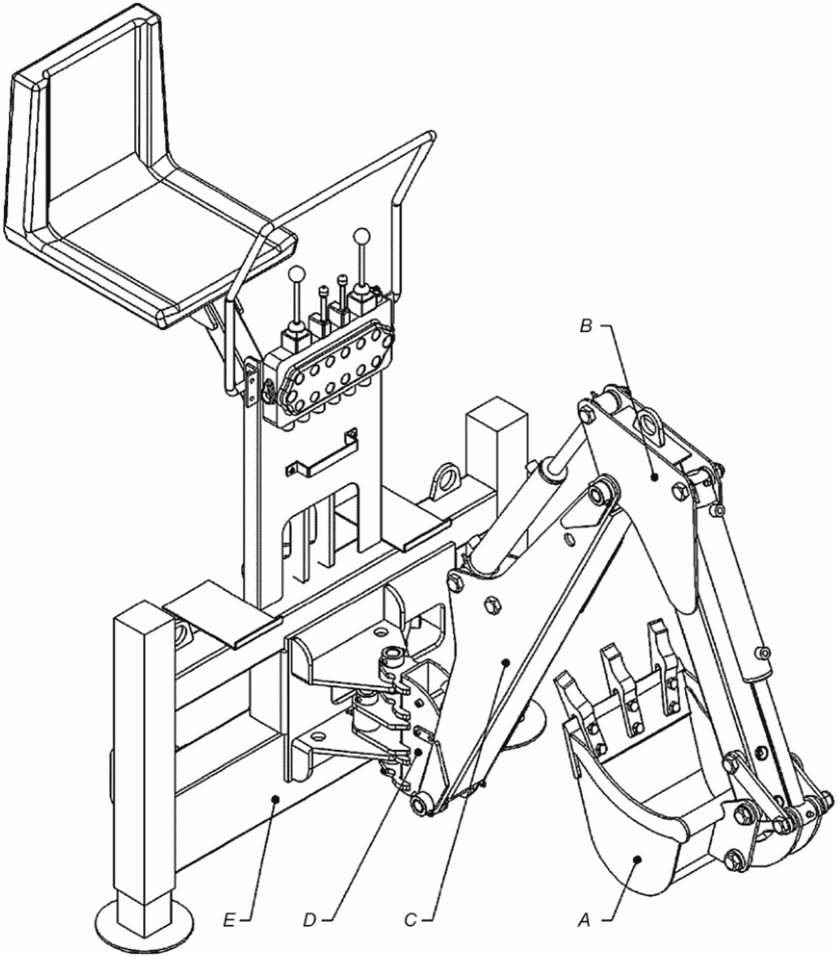

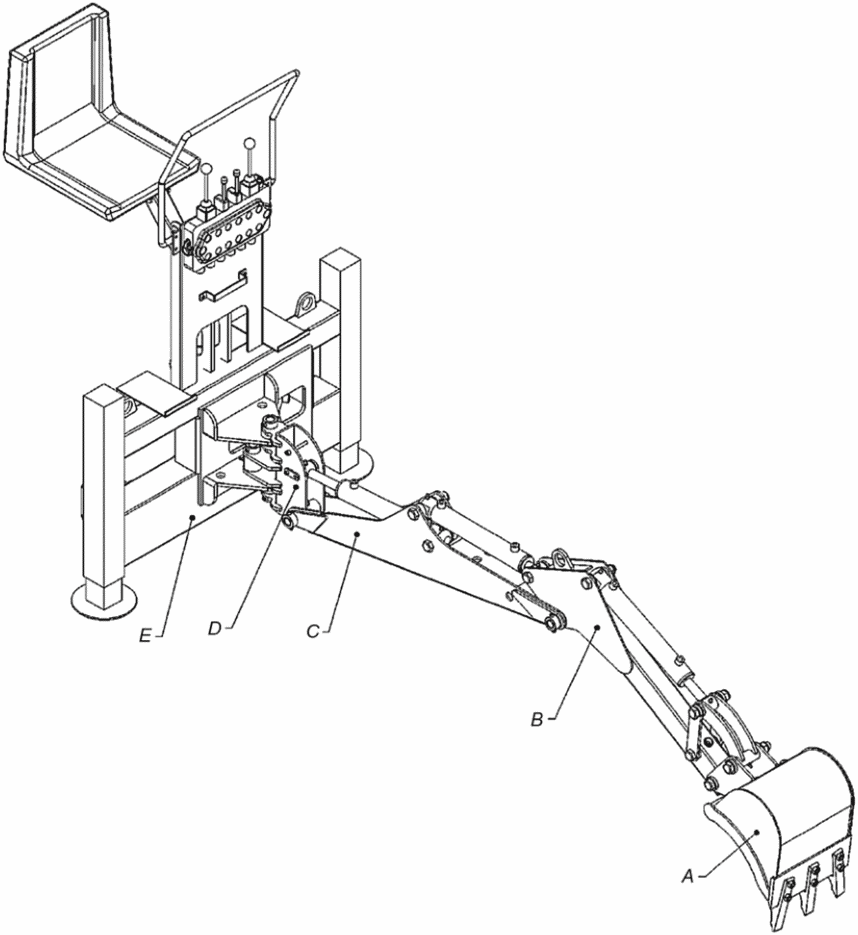

3.1 заднее навесное гидравлическое оборудование типа "обратная лопата"; экскаваторное оборудование (rear-mounted hydraulic backhoe): Оборудование с гидравлическим приводом, предназначенное для установки на заднее трехточечное навесное устройство трактора и использования со сменным оборудованием для выполнения различных операций, таких как копание, подъем, перемещение с поворотом и разгрузка материала.

3.2 основная стрела (primary loading arm): Стрела, расположенная между рамой машины и рукоятью.

3.3 рукоять (secondary loading arm): Стрела, расположенная между основной стрелой и сменным оборудованием.

3.4 телескопическая стрела (telescopic arm): Стрела, которую можно удлинить в продольном направлении.

3.5 поворотная опора (swing pivot): Устройство, шарнирно соединяющее раму и основную стрелу и обеспечивающее поворот основной стрелы вокруг вертикальной оси.

3.6 выносные опоры; аутригеры (outriggers): Устройства, обеспечивающие устойчивость машины на опорной поверхности во время применения экскаваторного оборудования.

3.7 устройство бокового сдвига (side shifting): Устройство, обеспечивающее перемещение экскаваторного оборудования в горизонтальной плоскости в пределах поворотной опоры.

3.8 сменное оборудование (attachment): Инструмент или сменное оборудование, предусмотренные изготовителем и устанавливающиеся на рукоять, например ковш прямой или обратной лопаты.

3.9 ковш обратной лопаты (inverted bucket): Ковш, который при выполнении таких операций, как копание, подъем, перемещение с поворотом и разгрузка материала, развернут к машине.

В таблице 1 рассматриваются все существенные опасности, опасные ситуации и события, которые были определены на основании оценки рисков как значимые для этого типа оборудования и которые требуют определенных действий от конструктора или изготовителя для их устранения или уменьшения.

Следует обратить внимание на необходимость выявления любых дополнительных существенных опасностей, связанных с использованием конкретного экскаваторного оборудования, и обеспечение надлежащих мер защиты. Такие дополнительные меры защиты в настоящем стандарте не рассматриваются.

Экскаваторное оборудование должно соответствовать требованиям безопасности и/или мерам защиты, приведенным в настоящем разделе. Кроме того, экскаваторное оборудование должно быть сконструировано в соответствии с принципами, приведенными в EN ISO 12100, в отношении опасностей, характерных для оборудования такого типа, но не являющихся существенными и не рассматриваемых в настоящем стандарте.

Экскаваторное оборудование должно соответствовать требованиям безопасности, приведенным в EN ISO 4254-1, если иное не установлено в настоящем стандарте.

Экскаваторное оборудование должно быть установлено на трактор таким образом, чтобы исключалось его перемещение относительно трактора. В частности, следует избегать непреднамеренного подъема рычагов тяги трактора во время работы. Это может быть достигнуто с помощью подрамника или другого устройства, которое создает надежную механическую блокировку. Использование только цепей не обеспечивает выполнения этого требования.

Устройство, обеспечивающее механическую блокировку, должно:

a) использоваться для установки экскаваторного оборудования на трактор, т.е. должна быть исключена возможность установки экскаваторного оборудования на трактор без использования устройства;

b) быть интегрировано в экскаваторное оборудование и не являться легкосъемным;

c) быть легкорегулируемым, чтобы обеспечить правильное соединение трактора и экскаваторного оборудования; должна быть обеспечена возможность его регулировки без снятия и отключения;

d) сниматься только с помощью специальных инструментов.

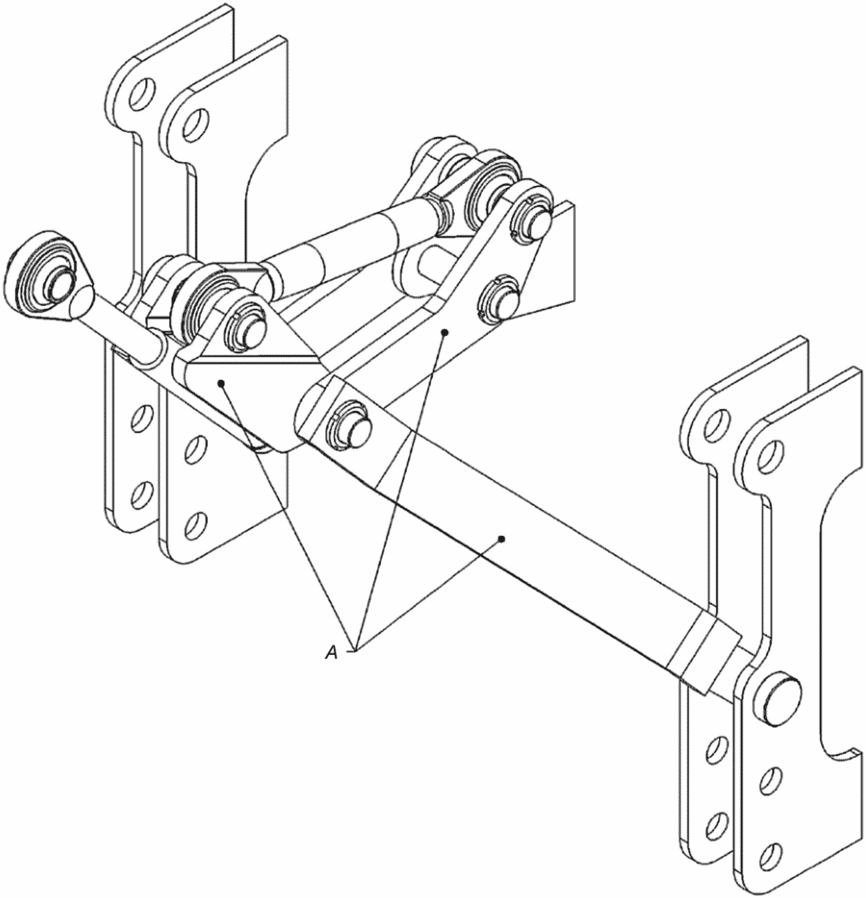

Пример такого устройства приведен на рисунке A.3.

Части экскаваторного оборудования, которые должны складываться или перемещаться перед транспортированием (например, основная стрела и рукоять), должны быть сконструированы таким образом, чтобы их можно было зафиксировать для предотвращения их непреднамеренного движения при транспортировании.

См. EN ISO 4254-1:2009 (подраздел 4.4).

См. EN ISO 4254-1:2009 (подраздел 4.4).

Органы управления должны быть сконструированы и расположены таким образом, чтобы они:

a) были легкодоступны и идентифицированы;

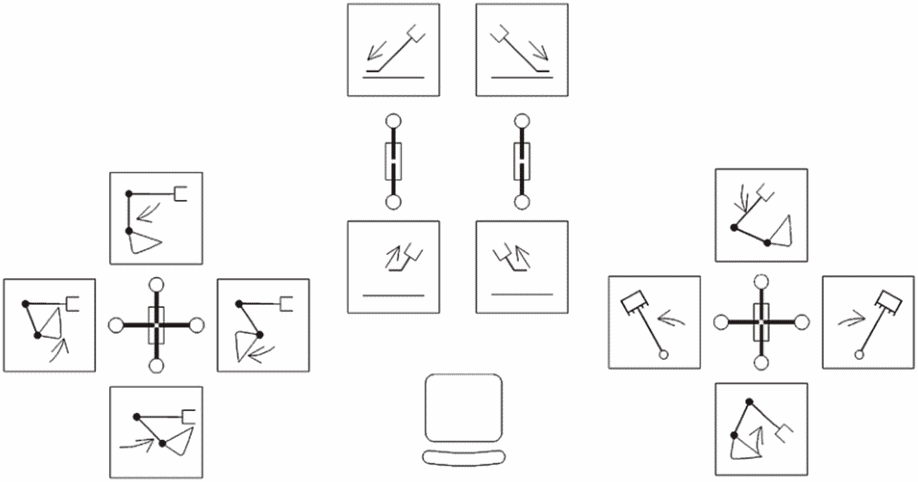

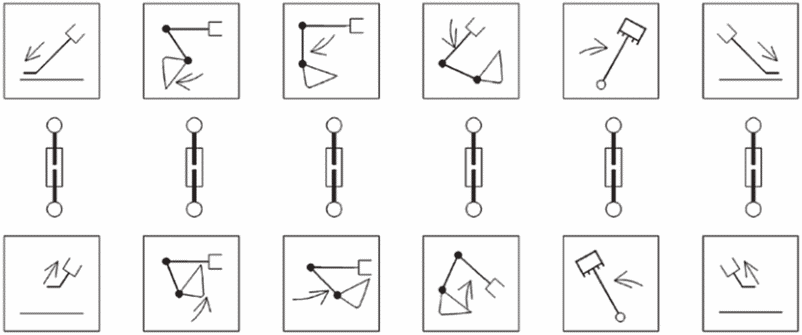

b) обеспечивали соответствие функциям, показанным на рисунках 3 и 4;

c) имели постоянную видимую маркировку, соответствующую показанной на рисунках 1 и 2. Символы должны соответствовать ISO 3767-2.

На рисунках 1 и 2 один из органов управления предназначен для управления ковшом. Если этот орган управления используется для управления другими типами сменного оборудования, он должен быть обозначен таким образом, чтобы его функция была четко идентифицирована.

Органы управления должны автоматически возвращаться в исходное (нейтральное) положение при отпускании. Если предусмотрено использование сменного оборудования, для эксплуатации которого необходим непрерывный поток рабочей жидкости, то должна быть предусмотрена специальная гидравлическая магистраль, а изготовителем экскаваторного оборудования должны быть предоставлены соответствующие указания для обеспечения его правильного использования.

Органы управления (рычаги) должны быть сконструированы и защищены от случайного приведения в действие; для этих целей могут использоваться защитные устройства при условии, что они не мешают нормальной работе органов управления.

Органы управления должны быть расположены в зоне досягаемости рук и ног оператора для машин без кабины, указанной в EN ISO 4254-1:2009 (подраздел 3.5).

Рабочее место оператора должно быть:

a) легкодоступным; доступ не должен ограничиваться органами управления экскаваторным оборудованием или другими частями экскаваторного оборудования или трактора, расположенными в зоне досягаемости оператора;

b) устойчивым к воздействию нагрузки; в частности, поддерживающее сиденье устройство должно выдерживать без остаточной деформации усилие, составляющее 2 000 Н, приложенное вертикально вниз к поверхности подушки сиденья площадью 0,04 м²;

c) оснащено платформой для ног оператора. Размер платформы должен обеспечивать пространство под каждую ногу шириной не менее 160 мм и длиной не менее 200 мм. Платформа должна иметь боковой упор на каждом конце и конструкцию, препятствующую скоплению грязи и/или снега в нормальных условиях работы (например, перфорированные ступени или устройства защиты от грязи);

d) комфортным для оператора. Органы управления или другие части экскаваторного оборудования или трактора, расположенные в зоне досягаемости оператора, не должны принуждать оператора к неправильному эргономическому положению;

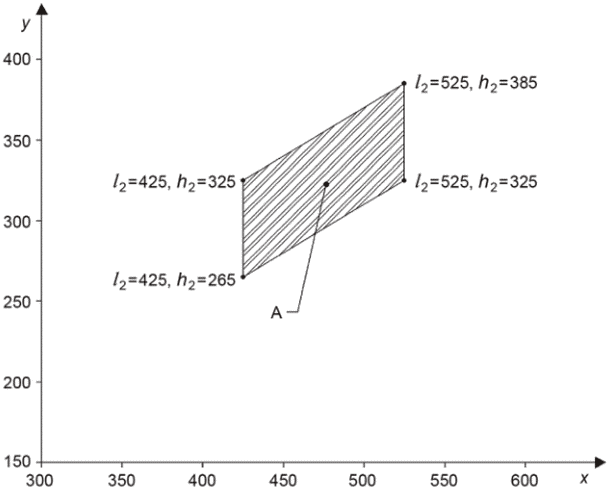

e) сконструировано таким образом, чтобы исключалась опасность защемления, пореза или удара. В частности, выступающие (открытые) концы органов управления должны быть расположены в зоне, указанной на рисунках 3 и 4, и по центру относительно сиденья оператора (вид спереди).

Сиденье оператора должно быть оснащено ремнями безопасности в соответствии с ISO 3776-1 и ISO 3776-2.

Ручки, поручни и ступени должны быть сконструированы таким образом, чтобы оператор мог постоянно иметь три точки опоры, обеспечивающие доступ к рабочему месту оператора (вход и выход).

Доступ к сиденью должен быть возможен при альтернативном использовании опор для ног и подходящих ручек. Ступени для ног должны быть шириной не менее 160 мм и глубиной не менее 100 мм. Расстояние по вертикали между двумя следующими друг за другом ступенями не должно превышать 400 мм, а расстояние по горизонтали между двумя следующими друг за другом ступенями - 400 мм. Поверхности ступеней должны без остаточной деформации выдерживать прикладываемые перпендикулярно усилия величиной не менее 1 500 Н; усилия должны прикладываться к поверхности ступеней через каждые 100 мм по ширине.

Первая ступень (самая низкая) должна быть расположена на высоте не более 550 мм от уровня опорной поверхности, когда экскаваторное оборудование находится в наивысшем рабочем положении, т.е. выносные опоры полностью выдвинуты и установлены на опорную поверхность.

Если используются лестницы, они должны соответствовать требованиям EN ISO 4254-1.

Средства доступа с обеих сторон должны быть оборудованы ручками и поручнями, при этом:

a) ручки должны иметь длину не менее 100 мм;

b) ручки и поручни без остаточной деформации должны выдерживать прикладываемые усилия величиной не менее 300 Н; усилия должны прикладываться к поверхности ручек и поручней через каждые 100 мм по длине.

Органы управления, за исключением датчиков присутствия, не должны располагаться в зоне доступа, определенной изготовителем.

В руководстве по эксплуатации должны быть указаны безопасные средства доступа к рабочему месту оператора (вход и выход).

Электрические соединения должны быть защищены надлежащим образом от непреднамеренного контакта и короткого замыкания вследствие попадания влаги и мусора.

Для предотвращения неправильных соединений между источниками электроэнергии должны быть предприняты соответствующие меры защиты.

Рукава высокого давления, трубопроводы и компоненты, содержащие гидравлическую жидкость, должны быть расположены или ограждены так, чтобы в случае разрыва струя жидкости не могла быть направлена непосредственно на оператора, находящегося на своем рабочем месте (например, экранирование или двойные трубопроводы).

Компоненты и магистрали должны быть рассчитаны таким образом, чтобы включение гидравлического контура при максимальном рабочем давлении не приводило к возникновению поломок и перегреву жидкости.

Гидравлическая система должна быть сконструирована таким образом, чтобы обеспечить совместимость компонентов и жидкости, указанной изготовителем, для предполагаемых условий эксплуатации и окружающей среды. Гидравлическая система должна быть оснащена фильтрами для избежания загрязнения гидравлической жидкости и устройства контроля давления.

Если отказ гидравлического оборудования приводит к возникновению опасной ситуации, например отказ в системе выносных опор, приводящий к потере устойчивости, гидравлический контур должен быть оснащен автоматическими блокирующими устройствами, соответствующими EN ISO 4254-1:2009 (подраздел 4.8.3).

Насос должен обеспечивать подачу и давление, указанные изготовителем, при приведении его в действие с указанной частотой вращения.

Насосы должны быть рассчитаны по размеру, а частота вращения должна быть установлена для обеспечения безопасного соединения с тракторами разных типов таким образом, чтобы избежать чрезмерных механических нагрузок и чрезмерной подачи насоса.

Гидравлические баки должны иметь достаточный объем для обеспечения правильной работы насоса при всех положениях поршней гидроцилиндров, даже когда поршни всех гидроцилиндров полностью выдвинуты или втянуты.

Должны быть установлены устройства для отображения уровня рабочей жидкости в гидравлическом баке.

Гидравлический бак должен иметь отверстие для его заполнения, расположенное на высоте не более 1 500 мм над уровнем опорной поверхности.

Должны быть предусмотрены способы опорожнения гидравлического бака.

Каждая часть гидравлического контура должна быть оборудована предохранительным клапаном или другим устройством, обеспечивающим защиту гидросистемы от перегрузки давлением, составляющим более 125% от максимального рабочего давления.

Предохранительные клапаны должны быть установлены таким образом, чтобы избежать неконтролируемого перемещения частей экскаваторного оборудования.

Рукава высокого давления должны выдерживать без разрушения давление, не менее чем в четыре раза превышающее максимальное рабочее давление гидросистемы.

Рукава высокого давления и фитинги должны быть сконструированы и защищены таким образом, чтобы предотвратить возможность их повреждения вследствие контакта с частями экскаваторного оборудования.

Гидроцилиндры должны быть рассчитаны на динамическое рабочее давление, в 1,5 раза превышающее номинальное давление в гидросистеме.

Скорость перемещения основной стрелы (включая удлинение телескопической стрелы при наличии), рукояти и поворотной опоры должна быть такой, чтобы предотвратить появление значительных сил инерции. При необходимости должны быть предусмотрены устройства, ограничивающие скорость перемещения.

Устойчивость трактора с установленным экскаваторным оборудованием зависит от размеров и грузоподъемности сменного оборудования, размещения экскаваторного оборудования на тракторе и типа трактора. Увеличение устойчивости может быть достигнуто установкой противовеса или балластных грузов для догрузки передней оси трактора и соблюдением ограничений в условиях эксплуатации. Дополнительная информация по влиянию на устойчивость в условиях эксплуатации приведена в приложении B.

Каждая разрешенная комбинация "трактор/экскаваторное оборудование" должна иметь соответствующий запас устойчивости к опрокидыванию.

Для каждой разрешенной комбинации "трактор/экскаваторное оборудование" должны быть предусмотрены соответствующие защитные меры в отношении опрокидывания. Сведения о разрешенных комбинациях и инструкции по монтажу экскаваторного оборудования должны быть включены в состав информации для пользователя.

5.8.2.1 Опорная поверхность

Экскаваторное оборудование должно оснащаться не менее чем двумя выносными опорами.

Опорные поверхности выносных опор должны быть регулируемыми или свободно перемещаемыми, чтобы обеспечивать надежный контакт с опорной поверхностью с допустимым боковым уклоном не более 10° в любом направлении.

Опорная поверхность выносной опоры должна быть сконструирована таким образом, чтобы при максимальной нагрузке на выносную опору максимальное давление на грунт не превышало 400 кПа.

5.8.2.2 Установка выносных опор

Выносные опоры, если предусмотрены, должны иметь соответствующую маркировку (знаки), показывающую(ие) их правильное положение.

Устанавливаемые вручную выносные опоры должны быть снабжены:

a) ручками;

b) устройствами, блокирующими выдвижные секции в рабочем и транспортном положениях.

Выносные опоры с гидравлическим приводом должны оснащаться устройствами, блокирующими выдвижные секции в транспортном положении. Устройства, блокирующие выносные опоры в рабочем положении, должны быть предусмотрены только в том случае, если гидроцилиндры не обеспечивают достаточного сопротивления силам, передаваемым опорам во время нормальной работы.

Оператор должен иметь возможность четко видеть, находятся ли устройства, блокирующие выносные опоры в рабочем или транспортном положении, на месте, это требование применяется как для выносных опор, устанавливаемых вручную, так и для выносных опор с гидравлическим приводом.

Ремонт и техническое обслуживание выполняют в соответствии с EN ISO 4254-1.

Перечень требований безопасности и/или мер защиты и методов их контроля приведен в таблице 2.

Руководство по эксплуатации по форме и содержанию должно соответствовать ISO 3600.

В руководстве по эксплуатации изготовителем должны быть приведены подробные указания и инструкции для оператора/пользователя и сведения обо всех аспектах технического обслуживания и безопасного использования экскаваторного оборудования, включая, если это необходимо, требования к использованию подходящей одежды и средств индивидуальной защиты (СИЗ), информацию о необходимости проведения обучения. В руководстве по эксплуатации должна быть приведена следующая минимальная информация:

a) указания по транспортированию, техническому обслуживанию и хранению экскаваторного оборудования;

b) информация, касающаяся ввода экскаваторного оборудования в эксплуатацию;

c) информация, относящаяся к самому экскаваторному оборудованию;

d) информация, касающаяся использования экскаваторного оборудования;

e) информация по техническому обслуживанию экскаваторного оборудования;

f) информация, касающаяся вывода экскаваторного оборудования из эксплуатации, его демонтажа и утилизации;

g) информация, относящаяся к чрезвычайным ситуациям;

h) инструкции по техническому обслуживанию, предназначенные для квалифицированных специалистов, и инструкции для неквалифицированных специалистов, которые должны быть четко разделены между собой.

В частности, должны быть уточнены следующие аспекты:

i) необходимость нахождения людей подальше от рабочей зоны;

j) предполагаемое использование машины;

k) правильная процедура установки экскаваторного оборудования на трактор, включая рассмотрение любых других типов оборудования, устанавливаемого на трактор (например, фронтальное погрузочное оборудование);

l) правильный доступ к рабочему месту оператора;

m) необходимость остановки источников питания (двигателя трактора...) и опускания стрелы экскаваторного оборудования на опорную поверхность перед началом выполнения экскаваторным оборудованием или трактором любых работ;

n) необходимость проверки состояния карданного вала и ограждений;

o) порядок установки механических запорных устройств для обеспечения работ по проведению технического обслуживания с поднятой стрелой экскаваторного оборудования;

p) правильная установка насоса на ВОМ трактора;

q) порядок правильного использования выносных опор;

r) порядок использования устройств, обеспечивающих устойчивость при демонтаже экскаваторного оборудования;

s) информация об ограничениях, связанных с обеспечением устойчивости трактора с установленным экскаваторным оборудованием во время работы;

t) описание информации и данных, касающихся экскаваторного оборудования и трактора, которые необходимы для оценки устойчивости комбинации трактора и экскаваторного оборудования во время работы;

u) риск контакта с воздушными линиями электропередач или другими препятствиями;

v) необходимость для оператора убедиться, что сиденье экскаваторного оборудования не используется во время движения трактора;

w) порядок блокировки экскаваторного оборудования в транспортном положении;

x) процедуры, связанные со средствами доступа к рабочему месту оператора;

y) объяснение значения используемых символов;

z) использование соответствующих средств индивидуальной защиты (СИЗ).

На каждое экскаваторное оборудование должна быть нанесена четкая и долговечная маркировка, содержащая следующую минимальную информацию:

a) наименование и адрес изготовителя;

b) обозначение;

c) обозначение серии и типа;

d) серийный номер (при наличии);

e) год изготовления, т.е. год, в котором процесс изготовления был завершен;

f) массу экскаваторного оборудования, в кг.

При необходимости знаки безопасности, применяемые для предупреждения оператора или третьих лиц о потенциальной опасности, которая может привести к травмированию людей во время нормальной работы и обслуживания экскаваторного оборудования, должны соответствовать требованиям ISO 11684 и должны быть закреплены соответствующим образом на поверхности экскаваторного оборудования.

В частности, должны быть отражены следующие риски, связанные с:

g) перемещением поворотной опоры;

h) номинальной частотой вращения и направлением вращения приводного вала;

i) падением перемещаемых материалов из сменного оборудования;

j) установкой выносных опор;

k) запретом подъема и перемещения людей и животных.

Устойчивость зависит от:

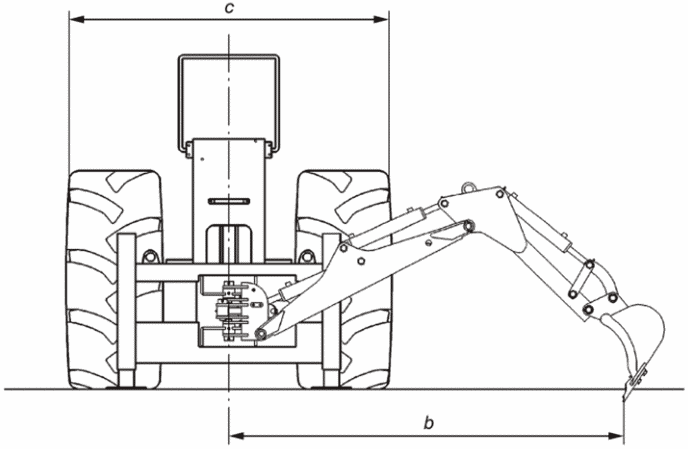

a) положения центра тяжести трактора с установленным экскаваторным оборудованием;

b) геометрического положения, например от положения экскаваторного оборудования и установленных на тракторе противовесов;

c) массы и положения сменного оборудования и находящегося в нем груза;

d) массы трактора;

e) размера колеи и колесной базы трактора;

f) состояния опорной поверхности, например от уклона, коэффициента сцепления, несущей способности грунта.

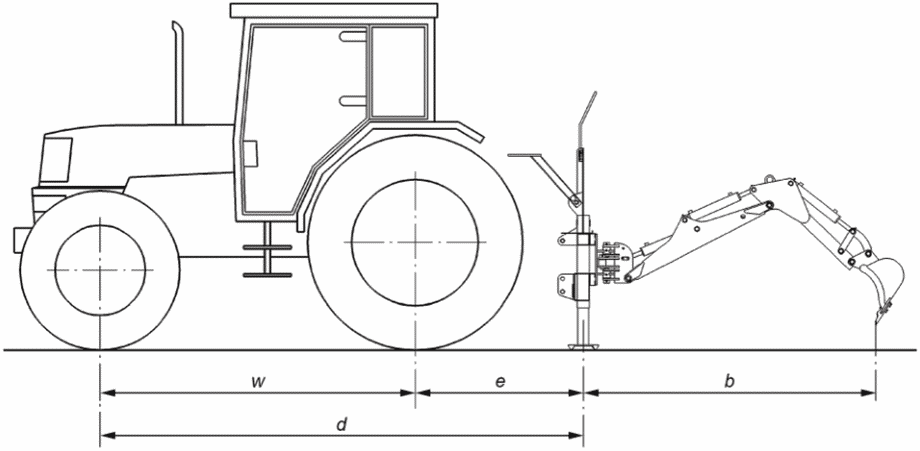

Этот метод расчета предназначен для определения минимальной массы M_t трактора, на который может быть установлено экскаваторное оборудование, чтобы обеспечить поперечную устойчивость, когда экскаваторное оборудование находится в его центральном положении (боковое смещение, см. рисунок B.1). Этот метод расчета не учитывает работу в менее благоприятных условиях (например, при максимальном смещении поворотной опоры из центрального положения в сторону). Работа в таких неблагоприятных условиях требует дополнительной оценки.

При необходимости дополнительную оценку устойчивости выполняет изготовитель.

Входные данные:

a) масса экскаваторного оборудования m в килограммах (кг);

b) размер колеи трактора c в метрах (м);

c) общая длина стрелы b (т.е. максимальное удлинение основной стрелы и рукояти экскаваторного оборудования) в метрах (м);

d) максимальное вертикальное усилие F, которое может быть приложено посредством ковша (или другого сменного оборудования) к поверхности грунта, как направленное вверх (подъемное усилие), так и направленное вниз, в ньютонах (Н).

Обычно наиболее неблагоприятное положение достигается, когда прикладываемое вертикальное усилие направлено вниз. Тем не менее расчет следует проводить для обоих направлений.

Примечание - Влияние выдвижения выносных опор на устойчивость не учитывалось (предполагалось, что расстояние между опорами равно размеру колеи).

Вертикальное усилие, направленное вверх:

где Q - вес трактора с установленным экскаваторным оборудованием, Н; тогда минимальная масса трактора, кг, должна составлять:

где g - ускорение свободного падения.

Вертикальное усилие, направленное вниз:

где Q - вес трактора с установленным экскаваторным оборудованием, Н; тогда минимальная масса трактора, кг, должна составлять:

где g - ускорение свободного падения.

Этот метод расчета предназначен для проверки того, что масса трактора, предназначенного для установки экскаваторного оборудования, достаточна для того, чтобы обеспечить продольную устойчивость трактора с установленным экскаваторным оборудованием (см. рисунок B.2). Входные данные:

a) масса экскаваторного оборудования m в килограммах (кг);

b) масса, приходящаяся на переднюю ось трактора, M_f в килограммах (кг);

c) масса, приходящаяся на заднюю ось трактора, M_r в килограммах (кг);

d) расстояние между центром передних колес и выносными опорами экскаваторного оборудования d в метрах (м);

e) расстояние между центром задних колес и выносными опорами экскаваторного оборудования e в метрах (м);

f) ширина колесной базы трактора w в метрах (м);

g) общая длина стрелы b (т.е. максимальное удлинение основной стрелы и рукояти экскаваторного оборудования) в метрах (м);

h) максимальное вертикальное усилие F, которое может быть приложено посредством ковша (или другого сменного оборудования) к поверхности грунта, как направленное вверх (подъемное усилие), так и направленное вниз, в ньютонах (Н).

Примечание - Обычно наибольшее вертикальное усилие достигается, когда прикладываемое вертикальное усилие направлено вниз. В любом случае расчет рекомендуется проводить для обоих направлений.

Вертикальное усилие, направленное вверх:

где g - ускорение свободного падения.

Вертикальное усилие, направленное вниз:

где g - ускорение свободного падения.

Европейский стандарт был подготовлен в соответствии с мандатом, предоставленным CEN Европейской комиссией и Европейской ассоциацией свободной торговли (ЕАСТ), чтобы обеспечить средства соответствия основополагающим требованиям Директивы Нового подхода 2006/42/ЕС по безопасности машин и оборудования.

Европейский стандарт размещен в Официальном журнале Европейского союза как взаимосвязанный с вышеуказанной директивой и применен как национальный стандарт не менее чем в одном государстве-члене. Соответствие требованиям европейского стандарта обеспечивает в пределах его области применения презумпцию соответствия существенным требованиям этой директивы (кроме изложенных в 1.1.8 (третий абзац), 1.3.4, 1.5.9, 1.7.1.2, 1.7.2, 1.7.4.3 и соответствующих регламентирующих документов ЕАСТ).

Внимание! На машины, которые входят в область применения настоящего стандарта, могут распространяться требования других директив ЕС.
