"ГОСТ 30975-2002 (ISO 7087:1984). Межгосударственный стандарт. Ферросплавы. Экспериментальные методы оценки вариации качества и методы контроля точности отбора проб"
(введен в действие Приказом Росстандарта от 09.11.2012 N 717-ст)

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ")

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 6 ноября 2002 г. N 22)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 ноября 2012 г. N 717-ст межгосударственный стандарт ГОСТ 30975-2002 (ISO 7087:1984) введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г.

5 Настоящий стандарт модифицирован по отношению к международному стандарту ISO 7087:1984 Ferroalloys - Experimental methods for the evaluation of the quality variation and methods for checking the precision of sampling (Ферросплавы. Экспериментальные методы оценки вариации качества и методы контроля точности отбора проб) путем включения дополнительных положений и дополнительного приложения ДА для учета потребностей национальной экономики и особенностей национальной стандартизации, которые выделены в тексте курсивом.

Международный стандарт разработан Комитетом по стандартизации TC 132 "Ferroalloys".

Перевод с английского языка (en).

Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.

Степень соответствия - модифицированная (MOD).

Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДБ

6 Стандарт подготовлен на основе национального стандарта Российской Федерации ГОСТ Р 50065-92 (ИСО 7087-84) "Ферросплавы. Экспериментальные методы оценки вариации качества и методы контроля точности отбора проб" <*>

--------------------------------

<*> Приказом Федерального агентства по техническому регулированию и метрологии от 9 ноября 2012 г. N 717-ст ГОСТ Р 50065-92 (ИСО 7087-84) отменен с 1 июля 2013 г.

7 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Настоящий стандарт устанавливает экспериментальные методы оценки вариации качества ферросплавов для определения параметров произвольного и двустадийного методов отбора проб, соответствующих государственным стандартам, а также устанавливает методы контроля точности произвольного и двустадийного методов отбора проб.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 1415-93 (ИСО 5445:1980) Ферросилиций. Технические требования и условия поставки

ГОСТ 4755-91 (ИСО 5446:1980) Ферромарганец. Технические требования и условия поставки

ГОСТ 4756-91 (ИСО 5447:1980) Ферросиликомарганец. Технические требования и условия поставки

ГОСТ 4757-91 (ИСО 5448:1981) Феррохром. Технические требования и условия поставки

ГОСТ 4759-91 (ИСО 5452:1980) Ферромолибден. Технические требования и условия поставки

ГОСТ 4761-91 (ИСО 5454:1980) Ферротитан. Технические требования и условия поставки

ГОСТ 11861-91 (ИСО 5449:1980) Ферросиликохром. Технические требования и условия поставки

ГОСТ 16773-2003 (ИСО 5453:1980) Феррониобий. Технические требования и условия поставки

ГОСТ 17260-2009 (ИСО 3713:1987) Ферросплавы, хром и марганец металлические. Общие требования к отбору и подготовке проб

ГОСТ 17293-93 (ИСО 5450:1980) Ферровольфрам. Технические требования и условия поставки

ГОСТ 28782-90 (ИСО 7373:1987) Ферросплавы. Экспериментальные методы контроля точности сокращения проб

ГОСТ 27130-94 (ИСО 5451:1980) Феррованадий. Технические требования и условия поставки

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячным информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3.1. Вариация качества

Вариация качества - это мера неоднородности ферросплава, которая выражается средним квадратическим отклонением, обозначенным . Для произвольного отбора проб - это среднее квадратическое отклонение между точечными пробами , для двустадийного отбора проб - это средние квадратические отклонения между упаковочными единицами и внутри упаковочных единиц .

Примечания

1 Произвольный отбор проб применим к партиям легко- или труднодробимых ферросплавов, поставляемых навалом.

2 Двустадийный отбор проб применим к партиям, поставляемым в упаковочных единицах.

3.2. Показатель качества

Показатель качества для определения вариации качества указывается в стандартах на методы опробования ферросплавов: ГОСТ 17260, ГОСТ 20515, ГОСТ 23916, ГОСТ 24991, ГОСТ 25207, ГОСТ 26201, ГОСТ 26999, ГОСТ 28782.

По взаимной договоренности заинтересованных сторон массовая доля любого другого элемента может быть взята в качестве показателя качества.

3.3. Оценка вариации качества ферросплавов

Вариация качества каждого вида ферросплава определяется по договоренности между заинтересованными сторонами.

3.4. Партия для эксперимента

Величина вариации качества партии ферросплава зависит от метода составления партии.

При поплавочном методе величина вариации качества имеет тенденцию к уменьшению и зависит от степени дробления и тщательности перемешивания материала. Если эксперимент проводят на партиях, составленных этим методом, то величина вариации качества может быть недооценена.

При помарочном методе разница между плавками, составляющими партию, должна соответствовать стандартам на технические условия поставки ферросплавов: ГОСТ 1415, ГОСТ 4755, ГОСТ 4756, ГОСТ 4757, ГОСТ 4759, ГОСТ 4761, ГОСТ 4762, ГОСТ 5905, ГОСТ 6008, ГОСТ 11861, ГОСТ 14848, ГОСТ 16773, ГОСТ 17293, ГОСТ 27130. По согласованию между заинтересованными сторонами может быть определена вариация качества партии, имеющей другую разницу между плавками.

Для того чтобы получить наиболее надежную оценку вариации качества, эксперименты по определению вариации качества желательно проводить на партиях, составленных помарочным методом.

Величину оценивают по статистическим данным результатов формирования партии на предприятии-изготовителе.

3.5. Методы опробования и химического анализа

Отбор, подготовку проб и химический анализ в процессе эксперимента проводят в соответствии со стандартами или другими методами в случае разработки новых методик отбора проб.

3.6. Количество экспериментов

Эксперимент проводят на одной партии. При произвольном отборе проб эксперимент проводят на всей партии или на части партии. При двустадийном отборе проб эксперимент проводят на m упаковочных единицах, отобранных от M упаковочных единиц данной партии.

Эксперимент повторяют не менее 10 раз.

3.7. Последовательность проведения химических определений

Последовательность проведения химических определений экспериментальных лабораторных проб - произвольная.

4.1. Виды эксперимента

4.1.1 Вид I - для ферросплавов, опробуемых произвольным методом; применим к ферросплавам, поставляемым навалом.

4.1.2 Вид II - для ферросплавов, опробуемых двустадийным методом; применим к ферросплавам, находящимся в упаковочных единицах.

4.2. Вид I

4.2.1 Метод для легкодробимых ферросплавов (рисунок 1)

Метод применим к ферросплавам, точечные пробы от которых берут при помощи пробоотборного устройства, например совка для взятия точечных проб.

Количество точечных проб, отбираемых от партии ферросплава, должно быть 10 или более. Из каждой точечной пробы готовят дубликатные лабораторные пробы. На каждой из лабораторных проб в произвольном порядке проводят по одному определению показателя качества.

Данные эксперимента записывают по форме, приведенной в таблице 1 в качестве примера.

4.2.2 Метод для труднодробимых ферросплавов (рисунок 2)

Метод применим к ферросплавам, точечные пробы от которых готовят в виде стружки при помощи сверлильного устройства от каждого из отобранных кусков. Количество кусков, отбираемых от партии, поставляемой навалом, должно быть 10 или более. Точечную пробу готовят в виде стружки от каждого из отобранных кусков. Из каждой точечной пробы готовят дубликатные лабораторные пробы. На каждой из лабораторных проб в произвольном порядке проводят по одному определению показателя качества.

Данные эксперимента записывают по форме, приведенной в таблице 1 в качестве примера.

Примечание - Другой вид эксперимента для ферросплавов, поставляемых навалом, приведен в приложении ДА.

k = 10; V = S/(10 - 1); ;

; d₂ = 1,128;

4.3. Вид II

Метод применим к партиям ферросплавов, легко- или труднодробимым, поставляемым в упаковочных единицах (рисунок 3).

На первой стадии двустадийного отбора проб отбирают m упаковочных единиц.

Примечание - Для удобства обработки данных рекомендуется, чтобы число m было четным.

На второй стадии двустадийного отбора проб от каждой из отобранных упаковочных единиц берут по четыре точечные пробы в виде частиц или стружки.

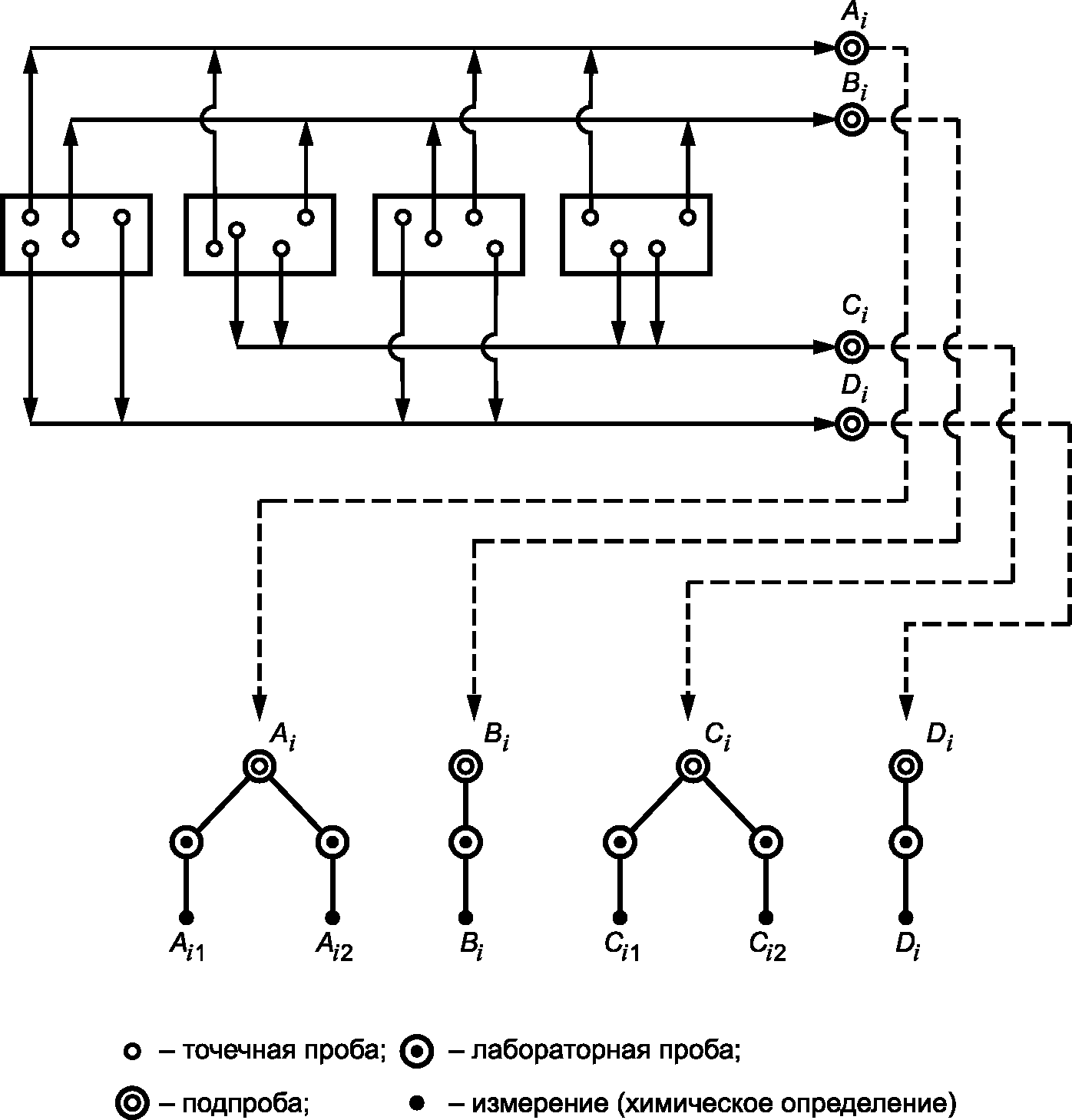

Две различные двойные подпробы, обозначаемые A, B и C, D, каждая из которых состоит из четырех точечных проб, получают следующим образом: A и B содержат по одной точечной пробе, взятой от каждой из четырех отобранных упаковочных единиц; C содержит две точечные пробы, взятые из двух четных отобранных упаковочных единиц; D содержит две точечные пробы, взятые из двух отобранных нечетных упаковочных единиц.

Лабораторные пробы готовят из этих подпроб следующим образом: из подпроб A и C - по две лабораторные пробы; из подпроб B и D - по одной лабораторной пробе.

На каждой из лабораторных проб в произвольном порядке проводят по одному определению показателя качества.

Данные эксперимента записывают по форме, приведенной в таблице 2 в качестве примера.

, , , ,

, , d₂ = 1,128.

Примечание - В процессе анализа данных, если вычисленная величина дисперсии оказывается отрицательной, дисперсия считается равной нулю при условии, что в процессе эксперимента не наблюдалось каких-либо отклонений.

5.1. Выбор метода

Если эксперимент проводят в соответствии с 4.2, относящимся к ферросплавам, поставляемым навалом, легко- или труднодробимым (4.2.1 и 4.2.2 соответственно), то используют метод анализа данных, применяемый при произвольном отборе проб (5.2). Если эксперимент проводят согласно 4.3, относящемуся к ферросплавам, поставляемым в упаковочных единицах, то используют метод анализа данных, применяемый при двустадийном отборе проб (5.3).

5.2. Метод анализа данных для произвольного отбора проб

Порядок оценки вариации качества между точечными пробами

5.2.1 Определяют размах парных измерений

где x_i1, x_i2 - измерения каждой из дубликатных лабораторных проб i-й точечной пробы.

5.2.2 Определяют средний размах

где k - количество размахов в эксперименте.

5.2.3 Определяют оцениваемую величину объединенной дисперсии подготовки и метода анализа

где d₂ - коэффициент для получения среднего квадратического отклонения по размаху, равный 1,128 для парных измерений.

5.2.4 Определяют оцениваемую величину несмещенной дисперсии:

где S - сумма квадратов, выраженная рабочей формулой;

x_i - среднее арифметическое значение парных измерений i-й точечной пробы.

5.2.5 Определяют оцениваемую величину вариации качества между точечными пробами для одного эксперимента, используя результаты, полученные по формулам (4) - (6)

5.3. Метод анализа для двустадийного отбора проб

Процедура оценки вариации качества между упаковочными единицами и вариации качества внутри упаковочных единиц следующая.

5.3.1 Определяют размахи измерений дубликатных лабораторных проб, полученных из подпроб A_i и C_i:

5.3.2 Определяют среднеарифметическое значение двух различных размахов

где p - количество экспериментов.

5.3.3 Определяют оцениваемую величину объединенной дисперсии подготовки и метода анализа

--------------------------------

<*> Другие способы расчета приведены в приложении А.

5.3.4 Определяют размахи различных двойных подпроб:

где R_ABi, R_CDi - размахи соответствующих парных измерений двойных подпроб A, B, C, D i-го эксперимента;

A_i, B_i, C_i, D_i - соответствующие измерения лабораторной пробы двух двойных подпроб i-го эксперимента.

5.3.5 Определяют оцениваемые величины вариации качества между упаковочными единицами и вариации качества внутри упаковочных единиц

где , - соответствующие средние значения k размахов R_ABi, R_CDi;

m - количество упаковочных единиц, выбранных на первой стадии двустадийного отбора проб.

--------------------------------

<*> Другие способы расчета приведены в приложении А.

6.1. Произвольный отбор проб

Среднеарифметическое значение десяти и более определяемых значений среднего квадратического отклонения между точечными пробами рассчитывают по формуле

где - величина, полученная по формуле (7) для i-го эксперимента;

h - количество значений .

6.2. Двустадийный отбор проб

Соответствующие определяемые значения среднего квадратического отклонения между упаковочными единицами и среднего квадратического отклонения внутри упаковочных единиц должны быть положительными квадратными корнями величин, полученных по соответствующим формулам (14) и (15).

7.1. Метод для произвольного отбора проб

7.1.1 Теоретическое обоснование:

a) формула, используемая для определения количества точечных проб n, взятых от партии при произвольном отборе проб, основана на статистической теории произвольного отбора проб с параметром ;

b) если берется n точечных проб для составления объединенной пробы, то точность отбора проб выражается формулой

7.1.2 Оценка погрешности отбора проб

Определяют оцениваемую величину по формуле

где - величина, полученная по формуле (16);

n - количество точечных проб, взятых от партии, которой оценивается.

7.2. Метод для двустадийного отбора проб

7.2.1 Теоретическое обоснование:

a) практика выбора упаковочных единиц и отбора точечных проб от выбранных упаковочных единиц основана на статистической теории многостадийной выборки;

b) если на первой стадии от партии, состоящей из M упаковочных единиц, выбирают m упаковочных единиц, а на второй стадии точечных проб берется от каждой из выбранных упаковочных единиц, то точность отбора проб определяют по формуле

c) при m/M 0,1 множитель (M - m)/(M - 1) считается равным единице, а формула (18) упрощается до

d) при m = M первый член под квадратным корнем в формуле (17) становится равным нулю, а формула упрощается до

7.2.2 Оценка погрешности отбора проб

Последовательность вычисления:

a) определяют по формуле

где и - значения, полученные по формулам (14) и (15) соответственно;

M - количество упаковочных единиц в партии, которой рассматривается;

m - количество отобранных упаковочных единиц;

- количество точечных проб, отобранных от каждой упаковочной единицы;

b) при m/M 0,1 множитель (M - m)/(M - 1) считается равным единице, и определяют по формуле

c) при m = M первый член под квадратным корнем в формуле (21) становится равным нулю, тогда формула приобретает вид

7.3. Действия, предпринимаемые после анализа результатов эксперимента

Если выясняется, что точность отбора проб не соответствует величине, указанной в соответствующих стандартах, то кроме соблюдения последовательности обычных операций отбора проб должны быть предприняты следующие действия:

a) при подтверждении значительного изменения вариации качества получают разрешение у администрации на изменение количества точечных проб при произвольном отборе проб и изменяют количество отбираемых упаковочных единиц;

b) при возможности берут большее количество точечных проб, увеличив n или m по сравнению с установленным количеством.

Примечание - Это действие с точки зрения улучшения отбора проб пропорционально , где n₁ > n;

c) при возможности рекомендуется увеличить массу точечной пробы.

Примечание - Увеличение массы точечной пробы намного выше требуемой несущественно повлияет на улучшение отбора проб.

1 Расчет величины вариации качества внутри упаковочных единиц может быть осуществлен методом дисперсионного анализа:

Определяют сумму квадратов для вариаций качества внутри упаковочных единиц S_в.у

Определяют сумму квадратов дисперсии подготовки и химического анализа проб S_ПМ по формуле

Таблица дисперсионного анализа в этом случае будет иметь вид:

Тогда оценка величины объединенной дисперсии сокращения и измерения будет равна

а оценка величины вариации качества внутри единиц упаковок будет равна

2 Расчет величины вариации качества внутри упаковочных единиц может быть осуществлен корректировкой расчета первого члена правой части формулы (15), 5.3.5.

Для этого определяют размахи двойных подпроб (A, B):

Отсюда:

где d₂ = 1,128 для парных данных. Далее получают:

Тогда окончательно формула (15) имеет вид

Примечание - Необходимо отметить, что при этом методе расчета B_i использовано два раза.

3 Метод расчета величины вариации качества принимается по согласованию между поставщиком и потребителем.

ДА.2.2 Все четные (по ходу отбора) точечные пробы используют для формирования объединенной пробы A, а нечетные - объединенной пробы B (см. рисунок ДА.1).

где A_i1, A_i2, B_i1, B_i2 - результаты определения показателя качества в парных лабораторных пробах A и B соответственно;

i - индекс эксперимента.

ДА.4.3 Для каждой партии определяют размах R_i между дубликатными пробами A и B

ДА.4.5 Проводят оценку величин средних квадратических отклонений, характеризующих общую погрешность подготовки и метода анализа и отбора объединенной пробы от:
