"ГОСТ 18954-73. Государственный стандарт Союза ССР. Прибор и пипетки стеклянные для отбора и хранения проб газа. Технические условия"
(введен в действие Постановлением Госстандарта СССР от 29.06.1973 N 1603)
(ред. от 27.06.1988)

Постановлением Государственного комитета стандартов Совета Министров СССР от 29 июня 1973 г. N 1603 срок введения установлен с 01.07.74.

Проверен в 1983 г. Постановлением Госстандарта от 14.07.83 N 3179 срок действия продлен до 01.01.89.

Настоящий стандарт распространяется на стеклянные прибор и пипетки, предназначенные для отбора, хранения и транспортирования проб газа, и на пипетки градуированные - для приготовления газовых смесей, изготовленные для нужд народного хозяйства и экспорта.

Абзац исключен с 1 января 1989 года. - Изменение N 3, утв. Постановлением Госстандарта СССР от 27.06.1988 N 2337.

(Измененная редакция, Изм. N 1).

1.1. Пипетки должны изготовляться следующих исполнений:

1 - неградуированные с двумя одноходовыми кранами;

2 - градуированные с одним трехходовым серповидным и одним одноходовым кранами.

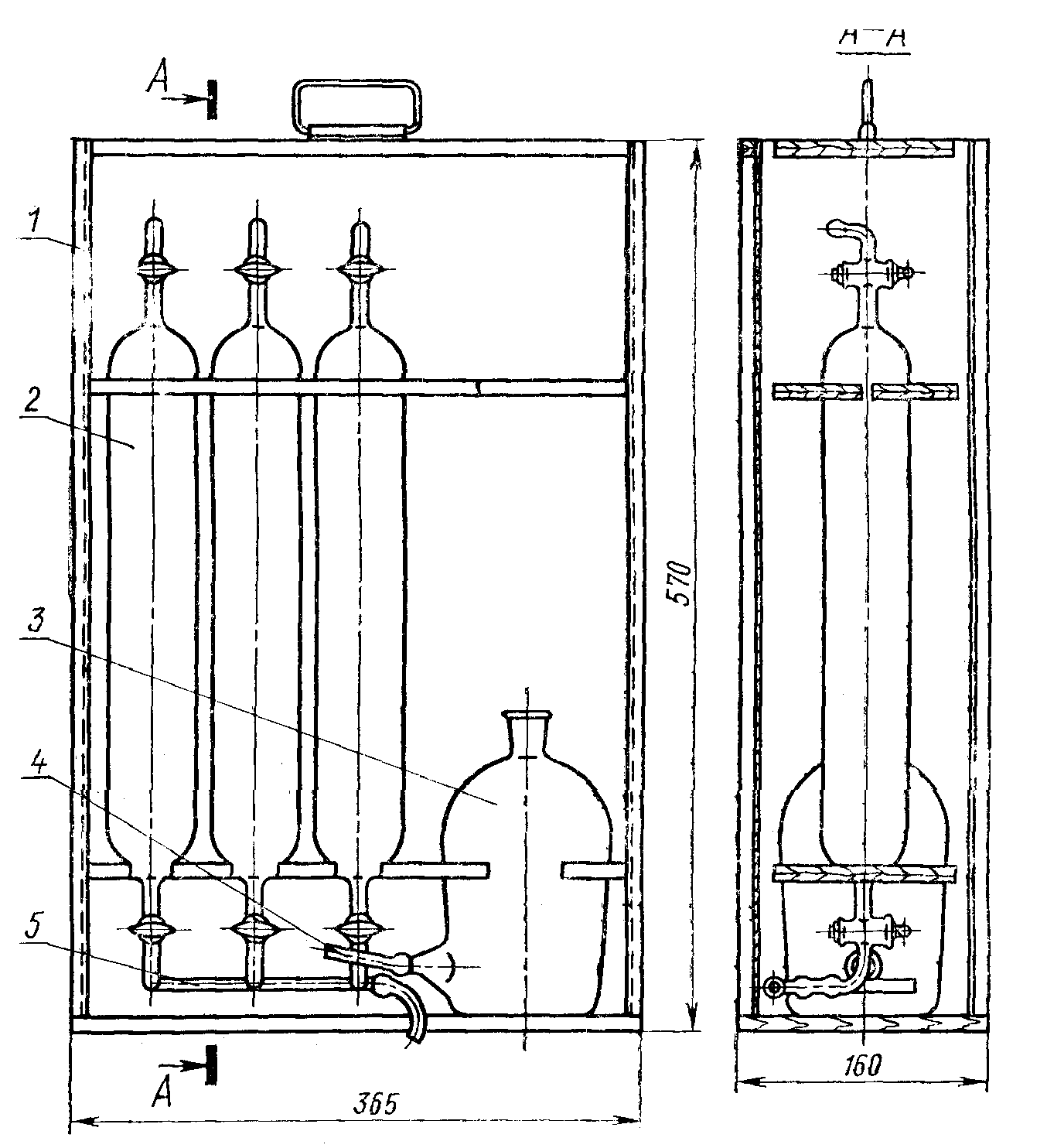

1.2. Форма и основные размеры прибора должны соответствовать указанным на черт. 1, пипеток к прибору - на черт. 2, пипеток исполнений 1 и 2 - на черт. 3, 4 и в табл. 1.

Условное обозначение пипетки неградуированной исполнения 1, номинальной вместимостью 500 мл:

То же, пипетки градуированной исполнения 2, номинальной вместимостью 200 мл:

То же, прибора для отбора и хранения проб газа:

(Измененная редакция, Изм. N 1).

2.1. Прибор и пипетки должны быть изготовлены из химико-лабораторного стекла по ГОСТ 21400-75. Допускается слабый цветной оттенок.

Прибор и пипетки, предназначенные для экспорта, должны соответствовать требованиям настоящего стандарта и условиям, предусмотренным заказом-нарядом внешнеторговой организации.

(Измененная редакция, Изм. N 1).

2.2. Стеклянные детали прибора и пипетки должны быть отожжены. Удельная разность хода лучей не должна превышать 7 .

(п. 2.2 в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 27.06.1988 N 2337)

2.3. На поверхности и в толще стекла изделий не допускаются:

а) окалина, камни;

б) узлы, сопровождаемые внутренним напряжением, не соответствующим разности хода двух лучей (п. 2.2), и узлы размером более 1 мм и в количестве свыше трех на изделие;

в) свиль, сопровождаемая внутренним напряжением, не соответствующим разности хода двух лучей по п. 2.2;

г) мошка в сосредоточенном виде;

д) пузыри, продавливаемые острием из материала одинаковой со стеклом твердости или менее твердым и не продавливаемые острием пузыри диаметром более 2 мм числом свыше двух на изделие;

е) капилляры, продавливаемые острием из материала одинаковой со стеклом твердости или менее твердым и не продавливаемые острием капилляры шириной более 0,2 мм.

2.4. Нижние краны пипеток к прибору, краны пипеток исполнения 1 и нижние краны пипеток исполнения 2 должны соответствовать крану К1Х-1-32-2,5 по ГОСТ 7995-80. Верхние краны пипеток исполнения 2 должны соответствовать крану КС-1Б-32-2,5 по ГОСТ 7995-80. Верхние краны пипеток к прибору должны соответствовать крану КЗХ-1-32-2,5 по ГОСТ 7995-80.

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 27.06.1988 N 2337)

(Измененная редакция, Изм. N 2).

2.5. Оцифровка и градуировка шкал в зависимости от вместимости пипеток исполнения 2 должны соответствовать указанным в Приложении.

2.6. Цена деления и предельные отклонения от номинальной вместимости пипеток исполнения 2 при температуре 20 °C не должны превышать указанных в табл. 2.

2.7. Отметки шкалы должны быть расположены симметрично и перпендикулярно к продольной оси пипетки. Отметки должны быть прямыми, ровными, без заметных утолщений, разрывы отметок не должны влиять на точность отсчета.

2.8. Отметки шкалы и цифровые обозначения должны быть четкими и устойчивыми.

2.9. Длина наименьших отметок шкалы должна быть не менее:

8 мм - для пипеток вместимостью 50, 100 мл;

10 мм - для пипеток вместимостью 200, 500, 1000 мл.

Длина промежуточных отметок должна превышать длину наименьших не менее чем на 4 мм, длина наибольших отметок должна превышать длину промежуточных не менее чем на 5 мм.

Разница в длине отметок одного значения не должна превышать +/- 0,5 мм от номинального размера.

Ширина отметок не должна превышать 0,3 мм.

2.10. В местах паяных швов и сгибов стеклянных деталей прибора и пипеток не должно быть свищей, кроме того, складок и наплывов стекла более 1 мм сверх толщины стенки.

2.11. Концы стеклянных трубок должны быть ровно обрезаны и оплавлены или зашлифованы.

2.12. Распределительная стеклянная гребенка к прибору должна иметь три отвода одинаковой длины с диаметром 9 +/- 1 мм.

Отводы должны оканчиваться оливками, размеры которых должны соответствовать размерам оливок пипеток. Допускаемое отклонение - не более +/- 0,5 мм.

2.13. Футляр прибора должен изготовляться из дерева твердых пород по ГОСТ 2695-83 или клееной фанеры марок ФСФ и ФК по ГОСТ 3916-69.

Футляр не должен иметь сквозных сучков, трещин и сколов.

Футляр прибора, предназначенного для экспорта, должен склеиваться казеиновым клеем по ГОСТ 3056-74, в тропическом исполнении - фенолформальдегидными клеями на основе синтетических смол (в том числе эпоксидных) по ГОСТ 10587-84.

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 27.06.1988 N 2337)

2.14. Крышка футляра должна легко и плавно перемещаться в пазах. Наружная поверхность деревянного футляра должна быть покрыта светлым лаком по ГОСТ 4976-83 или отполирована.

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 27.06.1988 N 2337)

Внутренняя и наружная поверхности футляра прибора, предназначенного для экспорта, должны быть покрыты лаком по ГОСТ 4976-83.

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 27.06.1988 N 2337)

Не допускаются подтеки, морщины, царапины, шероховатости и другие дефекты окраски.

Поверхность деревянного футляра в тропическом исполнении должна быть пропитана антисептиком по ГОСТ 15155-84 и высушена до влажности не более 12%.

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 27.06.1988 N 2337)

После пропитки антисептиком механическая обработка не допускается.

После пропитки на поверхность футляра должен быть нанесен порозаполнитель ЯП-1, после чего поверхность должна быть покрыта лаком согласно ГОСТ 9.401-79.

2.13, 2.14. (Измененная редакция, Изм. N 1).

2.15. В комплект прибора входит:

соединительная трубка типа ТС-В10 по ГОСТ 25336-82 - 3 шт.;

запасные детали:

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 27.06.1988 N 2337)

пипетка к прибору - 1 шт.;

склянка с тубусом под резиновую трубку - 1 шт.

К комплекту прилагается инструкция по эксплуатации.

2.16. Металлические детали прибора, предназначенного для экспорта, должны иметь противокоррозионное покрытие по ГОСТ 9.306-85 и ГОСТ 9.303-84 и покрыты смазкой пластичной по ГОСТ 19537-83 или другой консервационной смазкой.

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 27.06.1988 N 2337)

(Введен дополнительно, Изм. N 1).

2.17. Приборы и пипетки в упаковке для транспортирования должны быть устойчивы к воздействию транспортной тряски с ускорением 30 м/с² при частоте ударов от 10 до 120 в минуту.

(п. 2.17 введен Изменением N 3, утв. Постановлением Госстандарта СССР от 27.06.1988 N 2337)

3.1. Прибор и пипетки должны подвергаться приемо-сдаточным, периодическим и типовым испытаниям.

Пипетки исполнения 2 должны подвергаться государственным испытаниям.

(абзац введен Изменением N 3, утв. Постановлением Госстандарта СССР от 27.06.1988 N 2337)

3.1а. Порядок проведения государственных испытаний пипеток исполнения 2 - по ГОСТ 8.001-80 и ГОСТ 8.383-80.

(п. 3.1а введен Изменением N 3, утв. Постановлением Госстандарта СССР от 27.06.1988 N 2337)

3.2. При приемо-сдаточных испытаниях проверяют каждое изделие на соответствие требованиям п. п. 1.2, 2.3 - 2.6, 2.10, 2.11, 2.15 и 10% партии, но не менее 5 шт. на соответствие требованиям п. п. 2.2, 2.7 - 2.9, 2.12 - 2.14. Результаты выборочной проверки распространяются на всю партию.

Партия приборов и пипеток - это количество приборов и пипеток, одновременно сдаваемых на склад.

Приемо-сдаточным испытаниям следует подвергать каждый прибор и каждую пипетку на соответствие требованиям п. 2.16.

(Измененная редакция, Изм. N 1).

3.3. Периодические испытания проводят один раз в год: проверяют изделие в количестве 10% партии, но не менее 3 приборов и 10 пипеток каждого исполнения на соответствие всем требованиям настоящего стандарта.

3.4. Типовые испытания проводят при изменении материалов или технологии изготовления изделий.

При типовых испытаниях проверяют не менее трех приборов и пипеток каждого исполнения на соответствие всем требованиям настоящего стандарта.

3.5. При неудовлетворительных результатах периодических испытаний приборов и пипеток хотя бы по одному показателю подвергают испытаниям удвоенное их количество, взятое из той же партии.

Результаты повторных испытаний считают окончательными.

4.1. Размеры приборов и пипеток (п. п. 1.2, 2.4), качество поверхности изделий и деревянных футляров (п. п. 2.1, 2.3, 2.10, 2.11, 2.13, 2.14, 2.16), маркировку и упаковку (п. п. 5.1 - 5.9), характеристику шкалы, гребенки и комплектность прибора (п. п. 2.5 - 2.9, 2.12, 2.15) проверяют универсальным измерительным инструментом по ГОСТ 166-80 и ГОСТ 427-75 и внешним осмотром.

(Измененная редакция, Изм. N 1).

4.2. Качество отжига (п. 2.2) проверяют по ГОСТ 7329-74.

4.3. Герметичность стеклянных кранов (п. 2.4) проверяют по ГОСТ 7995-80.

4.4. Вместимость пипеток исполнения 2 (п. 2.6) проверяют объемным методом, заключающемся в сравнении вместимости пипеток с вместимостью образцовых пипеток.

Перед поверкой образцовые пипетки должны быть очищены хромовой смесью, промыты дистиллированной водой по ГОСТ 6709-72.

Пипетка исполнения 2 наполняется дистиллированной водой, укрепляется вертикально. Воду из пипетки переливают в образцовую пипетку. Уровень воды в образцовой пипетке определяют по нижнему краю мениска.

4.5. Устойчивость приборов и пипеток к транспортной тряске (п. 2.17) следует проверять следующим образом:

приборы и пипетки в упаковке для транспортирования жестко закрепляют на платформе испытательного стенда и подвергают испытаниям в течение 2 ч.

Приборы и пипетки считают выдержавшими испытания, если после испытаний не обнаружены механические повреждения.

Допускается испытание приборов и пипеток проводить транспортированием на грузовой автомашине со скоростью 20 - 40 км/ч на расстоянии от 100 до 500 км.

Вид покрытий дорог устанавливают в соответствии с технической документацией, утвержденной в установленном порядке".

(п. 4.5 в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 27.06.1988 N 2337)

5.1. На каждой пипетке должен быть четко нанесен товарный знак предприятия-изготовителя и на пипетке исполнения 2 - полная вместимость от верхнего крана до нижнего с точностью до 1 мл.

5.2. На футлярах прибора для отбора и хранения проб газа должна быть прикреплена табличка по ГОСТ 12969-67 с указанием:

товарного знака предприятия-изготовителя;

наименования прибора;

обозначения настоящего стандарта.

На каждой пипетке и на табличке к прибору, предназначенным для экспорта, в соответствии с требованиями заказ-наряда внешнеторговой организации должна быть нанесена следующая маркировка:

надпись "Сделано в СССР" на русском языке или языке, указанном в заказе-наряде внешнеторговой организации;

товарный знак предприятия-изготовителя, зарегистрированный за границей в установленном порядке, или товарный знак внешнеторгового объединения.

5.3. Упаковывание изделий должно производиться следующим образом:

а) стеклянные детали прибора должны быть завернуты в бумагу по ГОСТ 8273-75 и уложены в футляры с мягкой прокладкой;

б) запасные детали к прибору, завернутые в бумагу, должны быть уложены в картонные коробки с мягкой прокладкой, изготовленные из картона по ГОСТ 7933-75.

Футляры с деталями прибора и коробки с запасными деталями должны быть уложены в прочные деревянные ящики.

Стеклянные детали прибора, запасные детали к прибору и пипетки исполнений 1 и 2, предназначенные для экспорта, должны быть завернуты в бумагу по ГОСТ 8273-75, в тропическом исполнении - в бумагу парафинированную по ГОСТ 9569-79 и уложены с мягкой прокладкой в коробки из картона коробочного по ГОСТ 7933-75 или картона прокладочного по ГОСТ 9347-74.

Картонные коробки должны быть перевязаны белым шпагатом по ГОСТ 17308-85 и вложены в деревянные ящики по ГОСТ 24634-81 с прокладкой стружки влажностью до 12% по ГОСТ 5244-79.

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 27.06.1988 N 2337)

Картонные коробки в тропическом исполнении должны быть парафинированы.

5.4. Пипетки, завернутые в бумагу, должны быть уложены с мягкой прокладкой в прочные деревянные ящики:

размеры ящиков по ГОСТ 16536-84, ГОСТ 16511-86, ГОСТ 15841-77, типы ящиков по ГОСТ 2991-85 и ГОСТ 5959-80.

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 27.06.1988 N 2337)

Деревянные футляры к прибору, предназначенному для экспорта, должны быть завернуты в бумагу по ГОСТ 8273-75, в тропическом исполнении - в бумагу парафинированную по ГОСТ 9569-79, перевязаны белым шпагатом и уложены в деревянные ящики по ГОСТ 24634-81, с прокладкой стружки влажностью до 12% по ГОСТ 5244-79.

Коробки с изделиями и деревянные футляры к прибору в тропическом исполнении дополнительно укладываются с прокладкой стружки по ГОСТ 5244-79 в мешки из полиэтиленовой пленки по ГОСТ 10354-82 или поливинилхлоридной пленки по ГОСТ 16272-79 с последующей герметичной сваркой швов.

Допускается применять другие пленочные материалы, обеспечивающие сохранность изделий.

В углы мешка на стружку должен быть положен силикагель по ГОСТ 3956-76, насыпанный в 4 мешочка, по 300 г в каждый.

В соответствии с заказ-нарядом внешнеторговой организации стружка и мягкая прокладка для упаковки изделий, предназначенных для экспорта в страны с тропическим климатом, должны быть обработаны антисептиком по ГОСТ 15155-84.

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 27.06.1988 N 2337)

5.2 - 5.4. (Измененная редакция, Изм. N 1).

5.5. При транспортировании контейнеров допускается другой вид тары, обеспечивающий сохранность изделий.

Приборы и пипетки допускается транспортировать транспортом любого вида в закрытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на транспорте данного вида.

(абзац введен Изменением N 3, утв. Постановлением Госстандарта СССР от 27.06.1988 N 2337)

5.6. Брутто - не более 50 кг.

5.7. Маркирование тары должно производиться по ГОСТ 14192-77. На каждом ящике должны быть нанесены манипуляционные знаки, соответствующие надписям: "Верх, не кантовать!", "Осторожно, хрупкое!" и надпись "Не бросать!".

На каждом ящике с изделиями, предназначенными для экспорта, должна быть нанесена маркировка в соответствии с требованиями ГОСТ 14192-77 и заказа-наряда внешнеторговой организации.

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 27.06.1988 N 2337)

5.8. В каждый ящик с изделиями вкладывается сопроводительная документация с указанием:

товарного знака или наименования предприятия-изготовителя;

наименования, типа и количества изделий;

даты выпуска;

обозначения настоящего стандарта.

Товаросопроводительная документация для изделий, предназначенных для экспорта, должна составляться на русском языке и на языке, указанном в заказе-наряде внешнеторговой организации.

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 27.06.1988 N 2337)

Товаросопроводительная документация должна быть завернута в бумагу по ГОСТ 8273-75, затем в водонепроницаемую бумагу по ГОСТ 8828-75 и вложена в пакет из полиэтиленовой пленки по ГОСТ 10354-82 с герметичной сваркой швов.

Пакет укладывается в ящик с упакованной продукцией.

Упаковочный лист, завернутый в водонепроницаемую бумагу по ГОСТ 8828-75, укладывается в пакет из полиэтиленовой пленки по ГОСТ 10354-82 с последующей герметичной сваркой швов и помещается в карман ящика. Допускается применять другие пленочные материалы, обеспечивающие сохранность документации.

При упаковывании изделий в несколько ящиков карман укрепляют на ящике N 1.

5.7, 5.8. (Измененная редакция, Изм. N 1).

5.9. Прибор для отбора проб газа следует хранить в помещении при температуре от 0 до + 25 °C на расстоянии не менее 1 м от теплоизлучающих устройств.

Транспортирование и хранение пипеток - по условиям хранения 6 ГОСТ 15150-69.

(Измененная редакция, Изм. N 1, 2).

6.1. Изготовитель гарантирует соответствие прибора и пипеток требованиям настоящего стандарта при соблюдении условий транспортирования, хранения и эксплуатации.

Гарантийный срок эксплуатации - 12 мес со дня ввода прибора и пипеток в эксплуатацию.

Гарантийный срок для прибора и пипеток, предназначенных для экспорта, - один год с момента проследования их через Государственную границу СССР.

Разд. 6. (Введен дополнительно, Изм. N 2).
