Настоящие "Типовые нормы времени на судоремонтные работы" (сборник 17, кузнечно-штамповочные работы) выпущены взамен "Типовых технически обоснованных норм времени на судоремонтные работы" (сборник 17, кузнечно-штамповочные работы), Военно-Морской флот, 1964.

Типовые нормы времени согласованы с ЦК профсоюза рабочих судостроительной промышленности 24 декабря 1974 г., протокол N 40, и утверждены 24 декабря 1974 г.

1. ОБЩАЯ ЧАСТЬ

1.1. Настоящий сборник переработан в связи с переходом на новую тарифную систему, объявленную приказом МО СССР от 30 марта 1973 г. N 30.

Сборник содержит нормы времени на наиболее распространенные и характерные кузнечно-штамповочные работы, выполняемые в условиях судоремонтных предприятий ВМФ.

1.2. Нормы времени учитывают рациональные организационно-технические условия и передовые методы труда, уже существующие на ряде судоремонтных предприятий, проверены в производственных условиях в течение ряда лет и рекомендуются для применения на других предприятиях.

1.3. В основу переработки типовых технически обоснованных норм времени положены:

а) "Типовые технически обоснованные нормы времени на судоремонтные работы", сборник N 17, кузнечно-штамповочные работы, 1964;

б) хронометражные и фотохронометражные наблюдения, проведенные НИБ и нормировочным аппаратом предприятий;

в) нормы и правила по технике безопасности и производственной санитарии;

г) "Единые нормы времени на кузнечные работы по ремонту судов рыбопромыслового флота", 1964.

1.4. Типовые нормы времени учитывают суммарное время в часах и долях часа для выполнения данной работы всеми участниками на принятый измеритель работ. При этом составы работ в параграфах даны в сжатом изложении с указанием основных операций, характеризующих данный процесс. Все вспомогательные операции в тексте, как правило, не упоминаются, но выполнение их нормами учтено.

1.5. Разряды работ и характеристика сложности работ в настоящем сборнике указаны для профессии "кузнец на молотах и прессах" и "кузнец-штамповщик" в соответствии с действующими тарифно-квалификационными справочниками:

а) "Единый тарифно-квалификационный справочник работ и профессий рабочих", выпуск 2, 1969 г.;

б) Дополнения и изменения к "Единому тарифно-квалификационному справочнику", Постановление Совета Министров СССР N 193;

в) Дополнения к "Единому тарифно-квалификационному справочнику работ и профессий рабочих" 917-РЦО85, 1972.

Если в дальнейшем будут вноситься поправки в тарифно-квалификационные справочники, разряды работ, указанные в данном сборнике, должны соответственно изменяться.

1.6. Выполнение работ рабочими не тех разрядов, которые указаны в параграфах сборника, не может служить основанием для каких-либо изменений норм времени.

1.7. Типовыми нормами времени, за исключением особо оговоренных случаев, учтено и отдельно не оплачивается подготовительно-заключительное время, затрачиваемое рабочими на:

а) получение и сдачу наряда и технической документации;

б) ознакомление с работой, технической документацией и получение инструктажа о порядке и способах выполнения данной работы;

в) получение материала и инструмента из цеховых кладовых;

г) проверку комплектности и качества материалов;

д) подготовку рабочего места для удобного расположения инструмента, вспомогательных материалов.

1.8. Типовыми нормами не учтено и подлежит отдельной оплате время, затрачиваемое рабочим на:

а) изготовление инструмента и приспособлений;

б) получение и переноску материалов, деталей или изделий весом более 20 кг, независимо от расстояния или перемещения материалов к рабочему месту на расстоянии более 300 м, при этом оплата за переноску грузов производится по такелажным нормам времени.

1.9. До введения типовых норм времени необходимо привести организационно-технические условия (организацию труда, технологические процессы, оснастку и др.) в соответствие с запроектированными в нормах и осуществить производственный инструктаж рабочих.

1.10. По мере внедрения в производство более совершенных организационно-технических мероприятий, обеспечивающих рост производительности труда, настоящие нормы времени подлежат пересмотру в установленном порядке.

При внедрении рационализаторских предложений или изобретений применение норм времени осуществляется согласно Постановлению Совета Министров СССР N 435 от 24 апреля 1959 г.

1.11. Если на предприятии по данным работам применяются более совершенная технология и организация труда, новые материалы, более производительные приспособления и оборудование, чем это предусматривается нормами времени настоящего сборника, то нормы времени сборника следует применять с соответствующим поправочным понижающим коэффициентом, определяемым исходя из достигнутого прогрессивного уровня действующих норм времени на данном предприятии.

Поправочные коэффициенты вводятся в действие в установленном порядке после согласования с заводским комитетом профсоюза.

1.12. На работы, не предусмотренные настоящим сборником, устанавливаются местные нормы времени по аналогии с типовыми.

1.13. Приведенные в сборнике пределы числовых показателей (длина, диаметр, высота, масса), в которых указано "до", следует считать включительно.

1.14. К нормам времени на изготовление деталей из углеродистых сталей применять следующие поправочные коэффициенты в случаях изготовления их из сталей других марок или цветных металлов.

Наименование материала	Поправочный коэффициент "К"
Сталь низколегированная конструкционная (ГОСТ 5058-65)	1,1
Сталь инструментальная углеродистая (ГОСТ 1435-54)	1,1
Сталь легированная конструкционная (ГОСТ 4543-71)	1,2
Сталь инструментальная легированная (ГОСТ 5950-63)	1,2
Сталь высоколегированная (ГОСТ 5632-72)	1,3
Сталь легированная аустенитного класса (типа АК)	1,8
Сталь инструментальная быстрорежущая аустенитная (ГОСТ 5952-63)	2,0
Цветные металлы	1,3

1.15. В нормах времени рубка металла предусмотрена с нагревом. В случае резки заготовок вхолодную, т.е. на пресс-ножницах, применять к нормам времени К = 0,6.

1.16. В случаях резки заготовок на дисковой пиле применять следующие поправочные коэффициенты с учетом сложности поковок и количества нагрева заготовок.

Виды поковок и количество нагревов	Поправочный коэффициент "К"
Простые поковки, требующие одного нагрева	0,5
Поковки средней сложности, требующие два нагрева	0,7
Сложные поковки, требующие свыше двух нагревов	0,9

1.17. По отдельным параграфам работ нормы времени рассчитаны на 10 поковок. При изменении размера партий поковок применять поправочные коэффициенты, указанные в таблице.

Размер партии, шт.
1	2	3	4	5	6	7	8	9	10	15	20	25	30 и более
Коэффициенты
2,60	2,00	1,70	1,45	1,35	1,25	1,15	1,10	1,05	1,00	0,90	0,85	0,80	0,75

Примечание. Таблица распространяется на параграфы: 15, 16, 18, 26, 28, 30, 39, 59, 60, 64, 80, 110, 118, 128, 133, 141, 145, 146, 147, 148, 150, 151, 152, 153, 154, 155, 156, 157, 158, 160, 203, 204

1.18. При выполнении отдельных работ в условиях, худших или лучших с точки зрения мощности оборудования, обусловленного нормальным технологическим процессом, вводятся поправочные коэффициенты, корректирующие нормы времени по следующей таблице:

Масса падающих частей молота, указанная в норме	Фактическая масса падающих частей молота, м
Масса падающих частей молота, указанная в норме	5,0	3,0	2,5	2,0	1,5	1,25	1,0	0,75	0,5	0,25	0,1
5,00	1,00	1,10	-	-	-	-	-	-	-	-	-
3,00	0,90	1,00	1,10	1,25	1,45	1,65	1,85	2,15	2,70	4,00	-
2,50	-	0,95	1,00	1,10	1,25	1,35	1,45	1,85	2,15	3,25	-
2,00	-	0,90	0,95	1,00	1,10	1,25	1,35	1,45	1,85	2,70	-
1,50	-	0,85	0,95	0,95	1,00	1,05	1,10	1,25	1,45	2,15	-
1,25	-	-	0,90	0,93	0,95	1,00	1,05	1,15	1,35	2,00	-
1,00	-	-	0,85	0,90	0,93	0,95	1,00	1,10	1,25	1,83	-
0,75	-	-	-	0,85	0,90	0,93	0,95	1,00	1,10	1,45	-
0,50	-	-	-	-	0,85	0,90	0,93	0,95	1,00	1,25	-
0,25	-	-	-	-	-	-	-	0,85	0,90	1,00	1,20

2. ХАРАКТЕРИСТИКА ПРИМЕНЯЕМОГО ОБОРУДОВАНИЯ

И ТЕХНОЛОГИИ РАБОТ

2.1. На рабочем месте предусматривается наличие ковочных агрегатов и печей рациональной конструкции. Конструкция печей и их количество должны обеспечивать необходимую окончательную температуру нагреваемых заготовок и бесперебойное снабжение ими ковочного агрегата.

2.2. Точность поковок и состояние их поверхности соответствует нормальным припускам, допускам и техническим требованиям согласно ГОСТ 7829-70.

2.3. Ожидание нагреваемых заготовок должно быть доведено до минимума путем сочетания ковки мелких и крупных поковок на одном рабочем месте, а также путем предварительного нагрева заготовок до начала смены.

3. ОРГАНИЗАЦИЯ ТРУДА

3.1. Состав бригады комплектуется с учетом наилучшего использования оборудования и равномерной загрузки членов бригады.

3.2. Бригада должна быть обеспечена необходимыми технологическими картами, чертежами, нарядами, инструментом, приспособлениями, члены бригады должны пройти производственный инструктаж.

3.3. Помещение цеха должно быть достаточно освещено, площадь цеха должна быть очищена от отходов производства, излишков материала и деталей; должны быть обеспечены свободные проходы к оборудованию и рабочим местам; рабочее место должно удовлетворять требованиям техники безопасности, содержаться в чистоте и не стеснять необходимых рабочих движений.

3.4. Состояние оборудования должно отвечать техническим требованиям и обеспечивать безопасность работы на нем. Давление пара, сжатого воздуха, вентиляторного дутья, газа и мазута должно быть нормальное.

3.5. Материалы и полуфабрикаты, идущие на изготовление деталей, должны соответствовать по своему качеству и сортаменту техническим условиям и стандартам.

3.6. Перемещение заготовок весом от 30 до 60 кг предусмотрено двумя рабочими, весом свыше 60 кг - подъемно-транспортными средствами.

3.7. Место укладки поковок и хранение материала должно находиться в пределах 7 - 8 м от печи или молота.

3.8. Наряд с указанием объема работ, нормы времени и сдельной расценки должен выдаваться рабочему перед началом работы.

3.9. Кроме операций ковки, загрузки и выгрузки металла из печей, подачи заготовки к молоту, посадки на подогрев неоконченных поковок члены бригады производят уборку на рабочем месте окалины и обсечек на протяжении смены, регулировку и подналадку ковочного оборудования, смазку направляющих молотов, подтяжку болтов.

ТАБЛИЦА ПЕРЕВОДА МИНУТ В ЧАСЫ

Минуты	Часы	Минуты	Часы	Минуты	Часы	Минуты	Часы	Минуты	Часы	Минуты	Часы
1	0,017	11	0,18	21	0,35	31	0,52	41	0,68	51	0,85
2	0,033	12	0,20	22	0,37	32	0,53	42	0,70	52	0,87
3	0,050	13	0,22	23	0,38	33	0,55	43	0,72	53	0,88
4	0,066	14	0,23	24	0,40	34	0,57	44	0,73	54	0,90
5	0,083	15	0,25	25	0,42	35	0,58	45	0,75	55	0,92
6	0,100	16	0,27	26	0,43	36	0,60	46	0,77	56	0,93
7	0,120	17	0,28	27	0,45	37	0,62	47	0,78	57	0,95
8	0,130	18	0,30	28	0,47	38	0,63	48	0,80	56	0,97
9	0,150	19	0,32	29	0,48	39	0,65	49	0,82	59	0,98
10	0,170	20	0,33	30	0,50	40	0,67	50	0,83	60	1,00

Раздел 1. ДЕТАЛИ МАШИН И МЕХАНИЗМОВ. ИЗГОТОВЛЕНИЕ

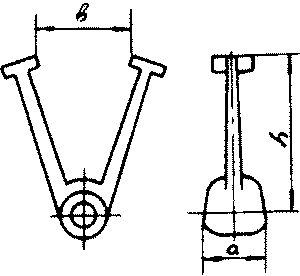

§ 1. Балансир воздушного насоса

Состав работы. Нагреть материал, отрубить заготовку, протянуть до требуемого размера, пережать под головками и затянуть плечи, отделать головки.

Условия работы. Работа при диаметре валика до 100 мм - средней сложности, свыше 100 мм - сложная, производится под молотом и вручную. Затяжка плеч балансира в изложнице или на клину. Материал - Ст. 5.

N п/п	Разряд работы	Диаметр валика балансира d, мм	Масса падающих частей молота, т	Балансир
				пластинчатый	с головкой и прямоугольным сечением плеча	С головкой и круглым сечением плеча
				Норма времени в часах на 1 шт.
1	4-2	50	2	0,68	2,02	2,39
2	4-2	75	2	0,71	2,75	3,00
3	5-3-2	100	3	1,13	5,14	5,83
4	5-3-5	125	3	1,98	7,50	8,25
				а	б	в

Примечание. При изготовлении балансира из полосовой стали применять к нормам времени К = 0,6.

§ 2. Башмак палубный

Состав работы. Нагреть и отрубить заготовку. Обжать и протянуть обух. Раздать площадку и обрубить. Пробить отверстия и отделать обух.

Условия работы. Работа средней сложности производится под молотом с отделкой вручную

Материал - сталь углеродистая.

N п/п	Изделие	Размеры а, б, в, г, мм	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
	Башмак:
1	для оттяжки	200 x 390 x 40 x 180	3	4-3-2	4,12
2	для оттяжки	200 x 400 x 35 x 230	3	4-3-2	4,77
3	для оттяжки	150 x 300 x 30 x 150	3	4-3-2	3,07
4	для подъема	200 x 300 x 30 x 130	3	4-3-2	3,72
5	для подъема	245 x 380 x 30 x 145	3	4-3-2	5,43
6	опорный	40 x 140 x 22 x 68	1	3-2-2	0,34
7	опорный	60 x 250 x 25 x 95	1	3-2-2	0,89
8	опорный с развилкой	240 x 60 x 8 x 65	2	4-2-2	1,19

§ 3. Бугель цельнокованный из двух половин

Состав работы. Нагреть и отрубить заготовку, протянуть на размер, загнуть и отделать углы, выгнуть бугель, подогнать по шаблону и обрубить лапки.

Условия работы. Работа средней сложности производится под молотом и вручную.

Материал - сталь углеродистая.

N п/п	Сечение бугеля, мм	Масса падающих частей молота, т
		0,75	1	2	2	2	3	3	5	5	5
		Внутренний диаметр бугеля d, мм
		75	100	125	150	175	200	225	250	275	300
		Разряд работы
		3-2	4-2
		Норма времени в часах на 1 бугель
1	10 x 10	0,33	0,41	0,50	-	-	-	-	-	-	-
2	50 x 15	0,41	0,58	0,73	0,91	1,07	-	-	-	-	-
3	50 x 20	0,50	0,66	0,82	0,99	1,15	-	-	-	-	-
4	60 x 30	-	0,99	1,15	1,46	1,46	1,63	-	-	-	-
5	75 x 25	-	1,23	1,40	1,58	1,65	1,77	2,06	2,45	-	-
6	75 x 35	-	1,40	1,58	1,65	1,77	1,94	2,39	2,63	2,99	3,27
7	100 x 25	-	1,63	1,71	1,89	2,06	2,45	2,80	3,15	3,52	3,80
		а	б	в	г	д	е	ж	з	и	к

Примечания: 1. При ковке бугелей менее 5 шт. применять к нормам времени К = 1,25.

2. При загибе углов вручную применять к нормам времени К = 1,3.

§ 4. Бугель эксцентриковый с цельнокованной тягой

Состав работы. Нагреть и отрубить заготовку, протянуть по размерам, загнуть лапки, выгнуть бугель по шаблону, отделать головку тяги.

Условия работы. Работа сложная, производится под молотом и вручную с подбором инструмента. Бугель из двух половин.

Материал - Ст. 5.

Масса падающих частей молота, т	1	2	3		5
Диаметр бугеля D, мм	75	100	150	200	250
Разряд работы	4-2		5-2	5-3-2	5-3-2
Норма времени в часах на 1 бугель	1,54	1,64	2,24	3,72	4,61
	а	б	в	г	д

Примечание. При выделке шага вилки применять к нормам времени К = 1,25.

§ 5. Бугель эксцентрика воздушного, питательного

и топливного насосов и кулисного движения дизелей

Состав работа. Нагреть и отрубить заготовку, протянуть по размерам, оставить утолщения для головок и лапок, отделать и выгнуть бугель по шаблону.

Условия работы. Работа сложная, производится под молотом и вручную. Бугель из двух половин.

Материал - Ст. 5.

Масса падающих частей молота, т	1	1	2	3	5
Внутренний диаметр бугеля d, мм	75	100	150	200	250
Разряд работы	4-2	4-2	5-2	5-2	5-3-2
Норма времени в часах на 1 шт.	2,75	3,42	4,33	5,13	6,17
	а	б	в	г	д

§ 6. Вал гребной

Состав работы. Загрузить материал в печь, нагреть, отрубить заготовку, протянуть до необходимого диаметра с периодическими нагревами, обрубить на заданную длину, выправить, проверить размеры.

Условия работы. Работа сложная, производится под молотом. Нагрев - в пламенной печи.

Материал - сталь углеродистая.

N п/п	Масса падающих частей молота, т	Диаметр вала D, мм	Разряд работы	Длина вала L, мм
				500	750	1000	1250	1500	1750	2000
				Норма времени в часах на 1 шт.
1	0,50	50	4-2	0,34	0,39	0,61	0,69	0,84	-	-
2	0,75	75	4-2	0,50	0,67	1,12	1,32	1,59	1,76	2,09
3	3,00	100	4-2	0,92	1,31	1,63	1,96	2,36	2,70	3,08
4	3,00	125	4-2	1,66	2,06	2,40	2,78	3,14	-	-
5	3,00	150	4-3-2	2,40	2,82	3,17	3,51	4,08	-	-
6	3,00	175	4-3-2	2,94	3,30	3,68	-	-	-	-
7	5,00	200	4-3-2	3,41	3,93	4,45	-	-	-	-
8	5,00	225	4-3-2	4,04	4,68	5,11	-	-	-	-
				а	б	в	г	д	е	ж

N п/п	Масса падающих частей молота, т	Диаметр вала D, мм	Разряд работы	Длина вала L, мм
				1250	1500	1750	2000	2250	2500	2750	3000	3250	3500	3750	4000
				Норма времени в часах на 1 шт.
9	0,75	75	4-3-2	-	-	-	-	2,23	-	-	-	-	-	-	-
10	1,00	100	4-3-2	-	-	-	-	3,33	-	-	-	-	-	-	-
11	1,00	125	4-3-2	-	-	3,64	4,06	4,45	-	-	-	-	-	-	-
12	1,50	150	4-3-3-2	-	-	4,58	5,03	5,54	-	-	-	-	-	-	-
13	3,00	175	4-3-3-2	4,31	4,77	5,39	5,93	6,62	-	-	-	-	-	-	-
14	5,00	200	4-3-3-2	4,97	5,56	6,21	6,87	7,65	-	-	-	-	-	-	-
15	5,00	225	4-3-3-2	5,68	6,30	7,04	7,78	8,70	-	-	-	-	-	-	-
16	0,75	75	4-3-2	-	-	-	-	-	2,62	2,91	3,20	-	-	-	-
17	1,00	100	4-3-2	-	-	-	-	-	3,80	4,18	4,58	4,94	5,37	5,86	6,21
18	1,00	125	4-3-2	-	-	-	-	-	4,97	5,47	5,95	6,47	7,01	7,55	8,08
19	1,50	150	4-3-3-2	-	-	-	-	-	6,16	6,74	7,33	8,01	8,62	9,29	9,93
20	3,00	175	4-3-3-2	-	-	-	-	-	7,33	8,05	8,80	9,65	10,50	11,36	12,24
21	5,00	200	5-3-3-2	-	-	-	-	-	8,51	9,35	10,27	11,32	12,37	13,63	14,55
22	5,00	225	5-3-3 2	-	-	-	-	-	9,70	10,66	11,75	12,99	14,24	15,47	16,79
				а	б	в	г	д	е	ж	з	и	к	л	м

§ 7. Вал с фланцем

Состав работы. Нагреть материал, отрубить заготовку, прокатать на круг, пережать фланец, протянуть вал на квадрат, круг, выправить.

Условия работы. Работа производится под молотом. Нагрев - в пламенной печи. Материал - сталь углеродистая.

N п/п	Масса падающих частей молота, т	Диаметр вала d, мм	Диаметр фланца D, мм	Разряд работы	Длина вала L, мм							Разряд работы
					500	750	1000	1250	1500	1750	2000
					Норма времени в часах на 1 шт.
1	1,0	50	100	4-2	1,31	1,57	1,74	2,07	-	-	-	4-3-2
2	3,0	70	150	4-2	1,80	1,89	2,28	2,68	3,14	3,64	4,28	4-3-2
3	5,0	85	175	4-2	2,92	3,25	3,71	4,22	4,78	5,46	6,14	4-3-2
4	5,0	100	200	4-2	3,95	4,49	5,14	5,75	6,43	7,20	8,00	4-3-3-2
5	5,0	125	250	4-3-2	8,14	8,71	9,35	10,00	10,63	11,42	12,14	4-3-3-2
6	5,0	150	300	4-3-2	11,84	12,27	13,57	14,25	14,85	15,68	16,28	4-3-3-2
7	5,0	175	350	4-3-2	16,63	17,14	17,77	18,49	19,14	19,85	20,49	4-4-3-2
					а	б	в	г	д	е	ж

Примечания: 1. При изготовлении промежуточных валов с двумя фланцами применять к норме времени К = 1,3.

2. Норма времени рассчитана на партию 3 и более штук. При изготовлении 1 - 2 шт. применять к норме времени К = 2,0.

§ 8. Вал червячный

Состав работы. Разметить, загрузить в печь, нагреть, отрубить заготовку, протянуть концы. Закатать головку в штампе, закатать концы и обрубить в размер.

Условия работы. Работа средней сложности, производится под молотом.

Материал - Ст. 3.

N п/п	Диаметр вала, мм	Масса падающих частей молота, т	Разряд работы	Длина вала, мм
				200	300	400	500	800
				Норма времени в часах на 1 шт.
1	40	0,5	3-2	0,21	0,25	0,33	-	-
2	50	0,5	3-2	0,25	0,30	0,37	0,45	-
3	60	1,0	3-2	0,33	0,41	0,45	0,62	-
4	85	2,0	4-2	-	0,57	0,74	0,90	0,98
5	100	2,0	4-2	-	-	1,07	1,31	1,48
6	125	3,0	4-2	-	-	-	-	1,64
				а	б	в	г	д

§ 9. Валик кулачковый

Состав работы. Отрезать на пресс-ножницах, нагреть, протянуть на прямолинейник, засечь головку, протянуть тело на квадратное и круглое сечение, отделать головку на клину, закруглить, обрубить в размер и выправить. Длина валика до 200 мм.

Условия работы. Работа средней сложности, производится под молотом, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Разряд работы	Масса падающих частей молота, т
	0,075	0,150	0,150	0,150	0,250	0,250
	Диаметр кулачкового валика d, мм
	16	25	32	38	45	50
	Норма времени в часах на 1 шт.
3-2	0,38	0,48	0,66	0,68	0,85	0,85
	а	б	в	г	д	е

Примечание. При изготовлении свыше 5 шт. применять к нормам времени К = 0,8.

§ 10. Вал брашпиля и паровой лебедки

Состав работы. Загрузить в печь материал, нагреть и отрубить заготовку, протянуть по всей длине. Засечь переходные шейки и протянуть их. Обрубить в размер и выправить.

Условия работы. Работа сложная, производится под молотом.

Материал - сталь углеродистая.

N п/п	Диаметр вала D, мм	Масса падающих частей молота, т	Разряд работы	Длина вала l, мм		Разряд работы	Длина вала l, мм
				500	750		1000	1500	2000
				Норма времени в часах на 1 шт.			Норма времени в часах на 1 шт.
1	50	1,0	4-2	0,53	0,68	4-3-2	0,86	1,26	1,79
2	60	3,0	4-2	0,87	0,91	4-3-2	1,32	1,84	2,50
3	70	3,0	4-3-2	0,87	0,91	4-3-2	1,32	1,84	2,50
4	80	3,0	4-3-2	1,56	1,86	4-3-2	2,19	3,01	4,00
5	90	3,0	4-3-2	1,91	2,25	4-3-2	2,63	3,60	4,76
6	100	3,0	4-3-2	2,25	2,65	4-3-2	3,05	4,18	5,51
7	125	5,0	4-3-2	2,94	3,42	4-3-3-2	5,29	6,29	8,36
8	150	5,0	4-3-2	3,64	4,84	4-3-3-2	5,97	7,10	11,01
				а	б		в	г	д

Примечание. При изготовлении двухступенчатых валов применять К = 0,83.

§ 11. Вал коленчатый

Состав работы. Нагреть и отрубить заготовку, протянуть по размерам, выковать коленья по шаблону. Отделать, выправить по линейке.

Условия работы. Работа сложная, производится под молотом по шаблону без выделки шеек.

Материал - сталь углеродистая.

N п/п	Диаметр вала D, мм	Длина вала L, мм	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
Одноколенчатый вал
1	30	400	0,5	4-2	1,98
2	40	500	0,5	4-2	2,16
3	50	800	0,5	4-3-2	2,45
4	85	1100	0,5	4-3-2	2,71
5	100	1140	2,0	4-3-2	3,38
6	125	1800	2,0	4-3-2	5,87
7	150	2000	2,0	4-3-3-2	7,67

§ 12. Втулка

Состав работы. Нагреть и отрубить заготовку, обкатать и пробить отверстия, раздать оправками, прокатать на оправках и выправить.

Условия работы. Работа средней сложности производится под молотом.

Материал - сталь углеродистая.

Размеры втулки, мм	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
123/108
Н 100	2,0	4-2	0,50

§ 13. Гнездо ПРП-52

Состав работы. Нагреть и отрубить заготовку, протянуть на квадрат, раздать выемки, оправить, засечь ушки. Штамповать в нижнике и оправить.

Условия работы. Работа простая, производится под молотом.

Материал - Ст. 3.

Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
0,1	3-2	0,27

§ 14. Деталь ПРП-52

Состав работы. Нагреть и отрубить заготовку, обкатать и протянуть на квадрат. Подогреть, вложить в кольцо и выбить выступы, оправить.

Условия работы. Работа простая, производится под молотом.

Материал - Ст. 3.

Масса падающих частей, молота, т	Разряд работы	Норма времени в часах на 1 шт.
1,5	3-2	1,02

§ 15. Захват

Состав работы. Нагреть, отрубить заготовку, нагреть и закруглить один конец заготовки, протянуть заготовку, отштамповать головку, протянуть хвостовик, выправить. Отрубить излишек материала у хвостовика, загнуть захват в специальном нижнике, обрубить облой и отделать.

Условия работы. Работа простая, производится под молотом, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Наименование детали	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 10 шт.
Захват	0,25	3-2	5,04

§ 16. Захват ползунка

Состав работы. Нарезать заготовки, нагреть, согнуть по радиусу.

Условия работы. Резка на пресс-ножницах, гибка вручную на оправке.

Материал - Ст. 3, круглого сечения,

8 мм.

Наименование детали	Разряд работы	Норма времени в часах на 10 шт.
Захват ползунка	3-2	0,10

§ 17. Звено цепи для талей

Состав работы. Смазать полосы, завести в штамп, отштамповать звенья цепи для талей.

Условия работы. Работа производится на кривошипно-шатунном прессе.

Материал - Ст. 4, S 3 - 4 мм.

Наименование детали	Разряд работы	Норма времени в часах на 100 шт.
Звенья цепи для талей	3-2	1,30

§ 18. Камень шарнира Гука

Состав работы. Нагреть материал, отрубить заготовку, осадить, протянуть на квадрат, выправить с подгонкой в размер.

Условия работы. Работа простая, производится под молотом, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Разряд работы	Масса падающих частей молота, т
	0,075	0,150	0,150	0,250	0,25	0,25	0,350	0,500
	Размер стороны квадрата a, мм
	30	40	50	60	70	80	90	100
	Норма времени в часах на 10 камней
3-2	0,39	0,43	0,48	1,04	1,20	1,35	1,50	2,04
	а	б	в	г	д	е	ж	з

§ 19. Камень кулисный без развилки

Состав работы. Нагреть и отрубить заготовку, протянуть по размеру, обжать и протянуть шейку, отделать. Длина камня до 150 мм.

Условия работы. Работа средней сложности, производится под молотом, отделка - вручную с подбором инструмента.

Материал - сталь углеродистая.

Масса падающих частей молота, т	2	2	3
Диаметр шейки d, мм	38	45	60
Разряд работы	3-3	3-2	4-2
Норма времени в часах на 1 шт.	0,38	0,53	0,72
	а	б	в

§ 20. Кронштейн для труб

Состав работы. Нагреть и отрубить заготовку, засечь стебель и основание, протянуть, обрубить, вложить в штамп (кольцо), осадить и прокатать.

Условия работы. Работа средней сложности, производится под молотом.

Материал - Ст. 3.

Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
0,5	3-2	0,47

§ 21. Клапаны всасывающий и выхлопной двигателя

внутреннего сгорания

Состав работы. Нагреть заготовку, вынуть и уложить на боек молота, обжать и протянуть стержень, отштамповать грибок.

Условия работы. Работа средней сложности, производится под молотом.

Материал - специальная сталь.

N п/п	Диаметр грибка D, мм	Диаметр стержня d, мм	Масса падающих частей молота, т	Разряд работы	Длина стержня L, мм
					140	170	185	200	250	300	400	500	600
					Норма времени в часах на 1 стержень
1	45	10	0,5	3-2	0,19	-	-	-	-	-	-	-	-
2	50	12	0,5	3-2	0,22	0,24	-	-	-	-	-	-	-
3	55	13	0,5	3-2	-	0,26	-	-	-	-	-	-	-
4	60	13	1,0	3-2	-	-	0,28	0,30	0,34	-	-	-	-
5	65	15	2,0	4-2	-	-	0,30	0,33	0,38	-	-	-	-
6	70	15	2,0	4-2	-	-	0,33	0,38	0,41	-	-	-	-
7	75	17	2,0	4-2	-	-	0,38	0,41	0,45	-	-	-	-
8	80	20	3,0	4-2	-	-	-	0,45	0,53	0,60	0,75	0,82	1,05
9	85	21	3,0	4-2	-	-	-	0,53	0,60	0,68	0,82	1,28	1,50
10	95	23	3,0	4-2	-	-	-	0,60	0,68	0,75	0,97	1,35	1,58
11	100	25	5,0	4-3-2	-	-	-	0,75	0,82	0,90	1,05	1,50	1,80
12	130	32	5,0	4-3-2	-	-	-	-	-	1,05	1,28	1,59	1,89
					а	б	в	г	д	е	ж	з	и

Примечание. Норма времени рассчитана на изготовление партии 4 и более штук. При изготовлении 1 - 3 шт. применять к норме времени К = 1,7.

§ 22. Клапан двухседельчатый

Состав работы. Нагреть и отрубить заготовку, пережать и протянуть шейку, концы отделать.

Условия работы. Работа сложная, производится под молотом и вручную.

Материал - сталь углеродистая.

Диаметр шейки d, мм	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
30	0,5	4-2	0,54

§ 23. Кобра цепного стопора

Состав работы. Нагреть и отрубить заготовку. Засечь и протянуть обух. Выковать лапы. Пробить отверстие в обухе.

Условия работы. Работа сложная, производится под молотом с отделкой вручную. Сечение заготовки круглое или прямоугольное.

Материал - сталь углеродистая.

Тип кобры	Двухлапая с 1-м обухом			Двухлапая с 2-мя обухами
Масса падающих частей молота, т	2			5
Размеры, мм	а72	б110	в160	а70	б500	в600
Разряд работы	4-2			5-3-2
Норма времени в часах на 1 шт.	2,91			14,18
	а			б

§ 24. Кронштейн стола

Состав работы. Нагреть и отрубить заготовку, обкатать и засечь хвостовик, тянуть тело и хвостовик, отрубить и сгладить.

Условия работы. Работа простая, производится под молотом.

Материал - сталь углеродистая.

Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
0,5	3-2	0,35

§ 25. Клевант с отверстием

Состав работы. Смазать полосы, завести в штамп, отштамповать клевант.

Условия работы.

Работа производится на кривошипно-шатунном прессе.

Материал - Ст. 4, листовая S 8 мм.

Наименование детали	Разряд работы	Норма времени в часах на 100 шт.
Клевант с отверстием	3-2	0,8

§ 26. Клин

Состав работы. Нагреть материал, отрубить заготовку, протянуть на планку, протянуть на конус, обрубить и выправить.

Условия работы. Работа средней сложности производится под молотом с помощью клиньев, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Разряд работы	Масса падающих частей молота, т
	0,075	0,150	0,150	0,250	0,500	3	3	3	3	3	3
	Размеры клина a x b x L, мм
	18 x 30 x 100	30 x 30 x 100	35 x 40 x 150	50 x 80 x 200	70 x 100 x 300	70 x 125 x 300	80 x 100 x 400	90 x 120 x 500	90 x 150 x 550	100 x 140 x 400	120 x 150 x 400
	Норма времени в часах на 10 клиньев
3-2	1,37	1,80	1,94	3,38	5,83	-	-	-	-	-	-
4-2	-	-	-	-	-	6,05	6,55	6,84	7,92	9,07	10,36
	а	б	в	г	д	е	ж	з	и	к	л

§ 27. Кольцо сварное

Состав работы. Нагреть материал, отрубить заготовку, протянуть на планку, загнуть на плите с помощью кольца-оправки, обрубить в размер. Выправить кольцо. Разделать концы под электросварку.

Условия работы. Работа сложная, производится под молотом, гибка - на гибочной плите вручную с применением кольца-оправки.

Материал - сталь углеродистая.

Сечение заготовки, мм	Масса падающих частей молота, т
	3	3	5	5
	Разряд работы 5-3-2
	Наружный диаметр d, мм
	730	795	920	1115
	Норма времени в часах на 1 шт.
22 x 110	3,96	4,28	-	-
22 x 115	-	-	6,12	7,06
	а	б	в	г

§ 28. Кольцо цельнокованное

Состав работы. Нагреть и отрубить заготовку, осадить, обкатать по диаметру, пробить отверстия, расшить оправкой, раскатать на приспособлении, замерить и выправить.

Условия работы. Работа средней сложности, производится под молотом и вручную, с подбором инструмента. Раскатка производится на оправке, а для больших диаметров - на валу.

Материал - сталь углеродистая.

Масса падающих частей молота, т		2		3				5
Наружный диаметр кольца D, мм		200	250	300	350	400	450	500	550	600	650	700	750
Разряд работы		3-2			4-3-2				5-3-2
N п/п	Толщина кольца S, мм	Норма времени в часах на 10 колец
1	20	1,46	2,19	2,92	3,29	4,38	5,84	7,30	-	-	-	-	-
2	30	2,19	2,92	3,29	4,38	5,34	7,30	-	-	-	-	-	-
3	30	-	-	-	-	-	-	8,76	10,22	13,87	16,06	21,17	26,28
4	40	2,92	3,29	3,65	5,48	7,30	8,76	-	-	-	-	-	-
5	40	-	-	-	-	-	-	10,22	11,68	15,33	18,25	23,36	31,39
6	50	3,29	4,38	5,11	6,57	8,54	10,22	11,68	-	-	-	-	-
7	50	-	-	-	-	-	-	-	13,14	17,52	20,44	26,28	36,50
8	60	4,01	5,11	5,57	8,03	9,49	11,68	-	-	-	-	-	-
9	60	-	-	-	-	-	-	13,14	14,60	20,44	23,36	31,39	60,59
10	70	5,11	6,57	8,03	9,49	10,95	13,41	14,60	-	-	-	-	-
11	70	-	-	-	-	-	-	-	16,06	22,63	26,28	36,50	65,70
12	90	8,03	9,49	10,22	11,68	13,41	16,06	18,25	-	-	-	-	-
13	90	-	-	-	-	-	-	-	23,36	39,42	43,80	54,75	80,30
14	100	9,49	10,95	12,41	14,60	16,06	21,17	23,73	-	-	-	-	-
15	100	-	-	-	-	-	-	-	40,15	49,27	57,67	65,70	87,60
16	110	-	-	-	18,25	20,44	24,38	-	-	-	-	-	-
17	110	-	-	-	-	-	-	40,15	49,27	54,75	62,41	71,18	116,80
18	120	-	-	-	23,36	24,09	40,15	49,20	54,75	-	-	-	-
19	120	-	-	-	-	-	-	-	-	65,70	72,27	94,90	124,10
20	150	-	-	-	27,01	27,36	49,27	-	-	-	-	-	-
21	150	-	-	-	-	-	-	54,75	60,22	71,18	94,90	109,50	131,40
22	170	-	-	-	30,66	38,85	60,22	65,79	71,18	-	-	-	-
23	170	-	-	-	-	-	-	-	-	104,10	121,90	130,37	145,85
24	200	-	-	-	58,61	68,10	-	-	-	-	-	-	-
25	200	-	-	-	-	-	78,97	88,62	100,20	103,22	-	-	-
26	200	-	-	-	-	-	-	-	-	-	123,30	136,21	151,66
		а	б	в	г	д	е	ж	з	и	к	л	м

§ 29. Кольцо трехгранное

Состав работы. Нагреть и отрубить заготовку, предварительно выгнув, выгнув окончательно на 3-гранной оправке, отрубить излишек материала, разделать фаски под электросварку, выправить.

Условия работы. Работа средней сложности, производится под молотом, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,075	0,5	3	3	3	3
Диаметр стержня кольца d, мм	30	40	50	60	70	80
Разряд работы	3-2	3-2	4-2	4-3-2	4-3-2	4-3-2
Норма времени в часах на 1 кольцо	0,73	1,07	1,42	2,67	4,09	5,51
	а	б	в	г	д	е

§ 30. Коромысло

Состав работы. Загрузить материал в печь, нагреть, отрубить заготовку. Протянуть заготовку на планку, засечь головку, протянуть концы, отрубить излишек материала, выправить.

Условия работы. Работа средней сложности, производится под молотом, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Изделие	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 10 шт.
Коромысло	0,25	3-2	4,90

§ 31. Коромысло для контрбалласта воздушного насоса

Состав работы. Нагреть и отрубить заготовку, протянуть по размеру, обжать и протянуть плечи, отделать головки, подогнать по шаблону.

Материал - сталь углеродистая.

Разряд работы 4-2

N п/п	Диаметр шейки валика d, мм	Длина валика L, мм	Масса падающих частей молота, т	Норма времени в часах на 1 шт.
1	50	250	3	3,45
2	75	400	3	4,79

§ 32. Корпус подшипника

Состав работы. Загрузить в печь и нагреть материал. Отрубить заготовку, протянуть на планку, обжать место для вала, выправить, подогнать по шаблону.

Условия работы. Работа средней сложности, производится под молотом, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,15	0,25	0,50	1,0	3,0	3,0
Диаметр вала подшипника D, мм	32	40	50	75	100	150
Разряд работы	3-2			4-2
Норма времени в часах на 1 шт.	0,58	0,68	0,74	1,16	1,50	2,26
	а	б	в	г	д	е

§ 33. Крышка

Состав работы. Нагреть и отрубить заготовку, протянуть и обкатать. Выбить кольцом выступ, оправить.

Условия работы. Работа средней сложности, производится под молотом.

Материал - Ст. 3.

Масса падающих частей молота, т	0,5	1,0	2,0	2,0
Диаметр крышки D, мм	80	115	140	175
Разряд работы	3-2		4-2
Норма времени в часах на 1 шт.	0,46

§ 34. Крюк

Состав работы. Нагреть и отрубить заготовку, произвести предварительную профильную гибку, охладить, проверить, нагреть и произвести окончательную гибку, подогнать и оправить.

Условия работы. Работа производится на гибочной плите вручную. Нагрев - в пламенной печи.

Материал - сталь углеродистая.

Размеры крюка, мм	Разряд работы	Норма времени в часах на 1 шт.
l 510, S 48	3-2	2,02

§ 35. Крейцкопф ровный без штока с двумя шейками

Состав работы. Нагреть и отрубить заготовку, протянуть по размеру яблока, обжать протянутые концы, обрубить по размеру и отделать.

Условия работы. Работа сложная, производится под молотом, отделка - вручную.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,5
Диаметр штока d, мм	40	50	75
Длина крейцкопфа L, мм	180	220	280
Разряд работы	4-2
Норма времени в часах на 1 шт.	0,54	0,79	1,32

§ 36. Кронштейн гребного вала

Состав работы. Нагреть и отрубить заготовку. Высадить муфту и придать ей форму бочки. Пробить отверстие. Протянуть лапы и отделать. Срубить фаски под электросварку.

Условия работы. Работа сложная, производится под молотом с применением изложниц. Ковать из трех частей под электросварку.

Материал - сталь углеродистая.

Масса падающих частей молота, т	3	3	3
Размер a x b x h, мм	175 x 200 x 300	225 x 300 x 800	400 x 300 x 1100
Разряд работы	6-3-2	6-3-2-2	6-3-3-2-2
Норма времени в часах на 1 шт.	6,27	12,41	18,10
	а	б	в

§ 37. Кронштейны разные

Состав работы. Нагреть и отрубить заготовку, протянуть по размеру, пережать и оттянуть лапы, выгнуть по шаблону и отделать.

Условия работы. Работа сложная, производится под молотом, отделка - вручную по шаблону с подбором инструмента.

Материал - сталь углеродистая.

N п/п	Изделие	Размеры a x b x c, мм	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
	Кронштейны:
1	контактора	58 x 155 x 230	2,00	5-2	2,10
2	опорный	45 x 200 x 570	5,00	5-3-2	3,57
3	с направляющим	102 x 108 x 200	3,00	5-2	2,53
4	с лапами	50 x 80 x 184	2,00	5-2	2,31
5	опорный	128 x 220 x 260	5,00	5-3-2	6,34
6	для форсунок	82 x 90 x 110	0,50	4-2	0,34
7	для форсунок	60 x 75 x 90	0,25	4-2	0,27

§ 38. Кривошип для валов паровых машин

Состав работы. Нагреть и отрубить заготовку, протянуть по размеру, пробить два отверстия, протянуть плечо по шаблону, отделать головку.

Условия работы. Работа сложная, производится под молотом и вручную с подбором инструмента. Сечение заготовки прямоугольное, равное наружному диаметру большой головки.

Материал - сталь углеродистая.

Масса падающих частей молота, т	1	2	3	3	3	5	5
Диаметр вала d, мм	50	75	100	125	150	175	200
Разряд работы	4-2			4-3-2
Норма времени в часах на 1 шт.	1,14	2,27	3,03	5,15	7,15	8,54	11,09
	а	б	в	г	д	е	ж

Примечание. При изготовлении кривошипа без пробивки отверстий применять к нормам времени К = 0,85.

§ 39. Корпус клапана (жидкая штамповка)

Состав работы. Загрузить чушки цветного сплава в тигель. Расплавить, очистить жидкий сплав от шлака. Смазать штамп, отштамповать, извлечь изделие из штампа, обрубить облой.

Условия работы. Работа сложная, производится на 200-тонном гидравлическом прессе в спецштампах, плавка материала - в тигле.

N п/п	Масса изделия, кг	Разряд работы	Норма времени в часах на 10 шт.
1	до 1	3	1,39
2	1-2	3	1,68
3	2-3	3	1,90
4	3-4	3	2,19
5	4-5	4	2,48

§ 40. Корпус клапана

Состав работы. Нагреть и отрубить заготовку, отковать на прямоугольное сечение, засечь отростки, обкатать на круг, обрубить лишний материал, отделать.

Условия работы. Работа сложная, производится на молоте с отделкой вручную, нагрев - в пламенной печи.

Материал - бронза или латунь.

Разряд работы 4-2

N п/п	Изделие	Габаритные размеры, мм	Масса падающих частей молота, т	Норма времени в часах на 1 корпус
	Корпус клапана:
1	с 4-мя отростками	20 - 30	0,15	1,52
2	с 4-мя отростками	30 - 40	0,25	1,98
3	с 3-мя отростками	20 - 30	0,25	0,90
4	с 3-мя отростками	31 - 50	0,25	1,19

§ 41. Ключ

Состав работы. Нагреть и отрубить заготовку, осадить, закатать шарик, протянуть ручку. Нагреть и отштамповать. Обрезать заусенцы. Нагреть и гнуть в вилке, править.

Условия работы. Работа простая, производится под молотом. Материал - Ст. 3.

Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
1	3-2	0,45

§ 42. Наконечник леерной стойки

Состав работы. Нагреть и отрубить заготовку, протянуть хвостовик, нагреть и отштамповать яблоко, выправить.

Условия работы. Работа простая, производится под молотом, материал - сталь углеродистая.

Масса падающих частей	Разряд работы	Норма времени в часах на 1 шт.
0,25	3-2	0,37

§ 43. Башмак леерной стойки

Состав работы. Нагреть и отрубить заготовку, протянуть в размер, отделать (подкатать) концы.

Условия работы. Работа средней сложности производится под молотом.

Материал - сталь углеродистая.

Масса падающих частей молота, т		0,15	0,15	0,15	0,25	0,25
Диаметр стойки D, мм		19	25	32	38	45
Разряд работы		3-2
N п/п	Наименование	Норма времени в часах на 1 шт.
1	Для леерной стойки вставной с буртом	0,18	0,22	0,30	0,35	0,45
2	Для леерной стойки откидной	0,20	0,25	0,35	0,45	0,55
		а	б	в	г	д

§ 44. Лента тормозная для брашпиля

Состав работы. Нагреть заготовки, протянуть на прямоугольное сечение, пережать и закруглить головку, протянуть на полосу и выравнить. Разрубить головку, развести щеки, осадить щеки, свести, обрубить и выправить головку по шаблону. Пережать с двух сторон, осадить и обрубить вторую головку, обогнуть ленту на обечайке и замерить.

Условия работы. Работа производится под молотом и вручную.

N п/п	Диаметр барабана, т	Разряд работы	Масса падающих частей молота, т	Ширина ленты, мм
				50	60	75	80	90	100	110
				Норма времени в часах на 1 ленту
1	400	4-8-3	0,50	2,61	2,97	3,55	3,73	4,08	4,44	4,60
2	550	5-3-2	0,50	2,68	3,04	3,64	3,82	4,22	4,57	4,88
3	700	5-3.2	0,50	2,90	3,26	3,90	4,08	4,51	4,88	5,33
4	950	5-3-2	0,75	3,48	3,91	4,56	4,75	5,13	5,55	5,92
5	1100	6-4-2	0,75	5,44	6,04	6,18	7,18	7,64	8,14	8,64
6	1300	6-4.2	0,75	6,83	7,55	6,32	8,65	9,05	9,55	9,99
7	1500	6-4-2	0,75	8,55	9,14	10,03	10,31	10,81	11,31	11,77
				а	б	в	г	д	е	ж

§ 45. Обух леерной стойки

Состав работы. Нагреть и отрубить заготовку, протянуть и отрубить по размеру, загнуть и отделать.

Условия работы. Работа простая, производится под молотом.

Материал - сталь углеродистая.

Разряд работы	Масса падающих частей молота, т	Норма времени в часах на 1 шт.
3-2	0,15	0,26

§ 46. Муфта соединительная

Состав работы. Нагреть материал, отрубить заготовку, прокатать по диаметру и на конус, осадить в кольце до заданной высоты. Обкатать фланец по диаметру, выправить муфту, проверить размеры.

Условия работы. Работа сложная, производится под молотом.

Материал - сталь углеродистая.

N п/п	Размеры, мм				Масса падающих частей молота, т	Разряд работа	Норма времени в часах на 10 шт.
N п/п	d	D	h	H	Масса падающих частей молота, т	Разряд работа	Норма времени в часах на 10 шт.
1	38	110	22	60	0,25	4-2	3,18
2	50	130	28	80	0,25	4-2	3,90
3	75	150	35	120	0,25	4-2	6,24
4	90	225	50	180	2,00	4-2	7,32
5	105	258	55	220	3,00	4-2	9,84
6	125	305	62	230	3,00	5-3-2	14,82
7	155	350	69	240	3,00	5-3-2	18,48
8	180	400	76	250	3,00	5-3-2	20,52
9	220	500	83	260	3,00	5-3-2	58,36
10	250	500	90	280	5,00	5-4-3-2	68,20
11	300	550	95	290	5,00	5-4-3-2	73,20
12	350	600	100	300	5,00	5-4-3-2	90,00

Примечания:

1. При изготовлении муфт с пробивкой отверстий применять к норме времени К = 1,2.

2. При изготовлении муфт в специальном штампе применять к норме времени К = 0,8.

3. При изготовлении муфт с выступами применять к норме времени К = 1,3.

§ 47. Муфта с ушками

Состав работы. Нагреть и отрубить заготовку, высадить, обжать и протянуть ушки, отделать муфту.

Условия работы. Работа сложная, производится под молотом, отделка - вручную. Сечение заготовки квадратное.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,5
Размеры а x б x в, мм	87 x 111 x 150
Разряд работы	4-2
Норма времени в часах на 1 шт.	2,00

Примечание. При изготовлении в специальном штампе применять к норме времени К = 0,8.

§ 48. Муфта-звездочка

Состав работы. Нагреть и отрубить заготовку, отштамповать фланец, пробить отверстия и вырубить поля, отделать лапки по шаблону.

Условия работы. Работа сложная, производится под молотом, отделка - вручную.

Материал - сталь углеродистая.

Масса падающих частей молота, т	3
Размер, мм	d 100, b 90
Разряд работы	5-2
Норма времени в часах на 1 шт.	1,66

Примечание. При изготовлении муфты в специальном штампе применять к норме времени К = 0,8.

§ 49. Накладка подшипника

Состав работы. Нагреть и отрубить заготовку, обжать и протянуть ушки, обрубить концы и выправить.

Условия работы. Работа средней сложности, производится под молотом.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,5	0,5	0,5	1	2	3	3
Длина планки L, мм	160	160	180	180	200	250	270
Высота ушка H, мм	70	75	55	85	85	105	175
Толщина S, мм	50	50	60	90	56	76	175
Разряд работы	3-2		4-2
Норма времени в часах на 1 шт.	0,35	0,42	0,49	0,56	0,70	1,05	1,75
	а	б	в	г	д	е	ж

§ 50. Обойма

Состав работы. Нагреть материал, отрубить заготовку, протянуть на планку, засечь углы, оттянуть концы на конус, обрубить в размер, согнуть обойму на оправке и выправить.

Условия работы. Работа средней сложности, производится под молотом.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,5	2	3	3	3	5
Разряд работы	Размеры a x l, мм
	28 x 100	46 x 160	50 x 200	68 x 240	72 x 280	80 x 320
	Норма времени в часах на 1 обойму
3-2	0,26	0,33	0,50	0,62	1,04	-
4-2	-	-	-	-	-	1,26
	а	б	в	г	д	е

§ 51. Обух оттяжки

Состав работы. Нагреть материал и отрубить заготовку, обжать и протянуть головку, раскатать площадку, отделать.

Условия работы. Работа средней сложности, производится под молотом с отделкой вручную.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,25	0,15
Размер а x б x в, мм	22 x 40 x 140	12 x 45 x 150
Разряд работы	3-2
Норма времени в часах на 1 шт.	0,51	0,51
	а	б

§ 52. Обух сварной

Состав работы. Нагреть и обрубить заготовку. Пробить отверстия, обрубить по шаблону и подготовить под электросварку.

Условия работы. Работа средней сложности, производится под молотом с отделкой вручную. Сечение заготовки круглое или квадратное.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,5	1	2	8
Размеры а x б x в, мм	20 x 60 x 120	25 x 100 x 200	30 x 150 x 250	40 x 200 x 300
Разряд работы	3-2		4-2
Норма времени в часах на 1 шт.	0,46	0,70	0,94	1,26
	а	б	в	г

§ 53. Обух наклонный

Состав работы. Нагреть и отрубить заготовку, протянуть на квадрат, нагреть и засечь с двух сторон, протянуть стебель, разбить надвое, нагреть и разбить в нижнике основание, обрубить, загнуть, оправить и гладить.

Условия работы. Работа средней сложности, производится под молотом.

Материал - сталь углеродистая.

Разряд работы	Масса падающих частей молота, т	Норма времени в часах на 1 шт.
3-2	0,15	0,51

§ 54. Оковка шарнирная канифасблока

Состав работы. Нагреть и отрубить заготовку, протянуть, обжать углы, отделать щеки и шарниры, загнуть по шаблону и изготовить штырь, срубить фаски под электросварку.

Материал - сталь углеродистая.

N п/п	Диаметр шкива D, мм	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
1		Одношкивные
1	150	3	4-2	3,38
2	200	3	4-2-2	7,32
3	250	3	5-2-2	10,14
4	300	5	5-2-2	13,52
		Двухшкивные
5	150	2	4-2-2	7,32
6	200	3	4-2-2	11,35
7	250	3	5-2-2	15,75
8	300	5	5-2-2	19,72

§ 55. Ось черпаковых роликов

Состав работы. Нагреть и отрубить заготовку, протянуть по размеру и прокатать в штате, обжать и протянуть концы, проверить по линейке.

Условия работы. Работа средней сложности, производится под молотом. Сечение заготовки круглое, не должно превышать 1,5 диаметра оси.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,5	0,5	1	2	3	3
Диаметр d, мм	50	65	80	100	120	140
Разряд работы	3-2			4-2
Норма времени в часах на 1 шт.	0,50	0,60	0,80	1,26	1,81	2,00
	а	б	в	г	д	в

§ 56. Петля

Состав работы. Нагреть и отрубить заготовку, осадить, засечь головку, протянуть стебель, разрезать, обрубить.

Условия работы. Работа простая, производится под молотом.

Материал - Ст. 3.

Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
0,15	3-2	0,30

§ 57. Петля

Состав работы. Нагреть и отрубить заготовку, протянуть, оправить, засечь яблоко, протянуть стебель, гладить. Оправить и гладить окончательно.

Условия работы. Работа производится под молотом.

Материал - Ст. 3.

Масса падающих частей молота, т	Разряд работы	Размер L, мм
		150 - 200	300 - 400	500
		Норма времени в часах на 1 шт.
0,5	3-2	0,37	0,45	0,53
		а	б	в

§ 58. Палец-кип

Состав работе. Нагреть и отрубить заготовку, обжать и протянуть стержень, разбить головку, отделать головку по конфигурации.

Условия работы. Работа средней сложности, производится под молотом с отделкой вручную. Сечение заготовки квадратное или круглое.

Материал - сталь углеродистая.

Масса падающих частей молота, т	2	3
Размеры D x L, мм	30 x 320	75 x 400
Разряд работы	3-2	4-2
Норма времени в часах на 1 шт.	0,66	0,85
	а	б

§ 59. Планка

Состав работы. Нагреть, отрубить заготовку. Засечь, протянуть концы, отрубить в размер, выправить.

Условия работа. Работа простая, производится под молотом, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Изделие	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 10 шт.
Планка	0,15	3-2	2,10

§ 60. Проушина

Состав работы. Нагреть материал, отрубить заготовку. Протянуть заготовку на планку, скруглить один торец, протянуть на клине, обрубить в размер, выправить.

Условия работы. Работа простая, производится под молотом в спецнижнике, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Изделие	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 10 шт.
Проушина	0,15	3-2	2,21

§ 61. Полоса сегментного профиля

Состав работы. Отрезать на пресс-ножницах заготовку, нагреть и протянуть заготовку на сегмент в специальном нижнике, выправить и обрубить концы.

Условия работы. Работа средней сложности, производится под молотом.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,25				0,5
Сечение полосы h x b, мм	10 x 15	15 x 15	15 x 30	10 x 50	25 x 50	30 x 60	20 x 90	50 x 90
Разряд работы	4-2-2
Норма времени в часах на 1 м	0,11	0,15	0,21	0,42	0,50	0,66	0,72	1,17
	а	б	в	г	д	е	ж	з

§ 62. Поводок

Состав работы. Нагреть и отрубить заготовку, отштамповать яблоко, разбить, протянуть шейку, отделать площадку, выправить.

Условия работы. Работа средней сложности производится под молотом с отделкой вручную. Сечение заготовки круглое.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,5
Диаметр стержня d, км	38	50
Высота H, мм	100	150
Разряд работы	3-2
Норма времени в часах на 1 шт.	0,50	0,71
	а	б

§ 63. Пружина спиральная

Состав работы. Нагреть концы заготовки и загнуть крючки, навить пружину на специальной оправке. Обрубить излишек материала, разнести витки соответственно шагу.

Условия работы. Работа производится вручную, нагрев - в пламенной печи.

Материал - сталь пружинная, прутковая, круглого сечения.

Число витков	до 12		до 16
Диаметр витка d, мм	15	18	20	22
Длина пружины L, мм	до 300		до 400
Разряд работы	4-2	4-2	4-3-2	4-3-2
Норма времени в часах на 1 шт.	1,22	1,57	1,80	2,04
	а	б	в	г

§ 64. Пряжка

Состав работы. Нагреть, отрубить заготовку, протянуть на планку, засечь головку, оттянуть хвостовик, отштамповать головку. Оттянуть хвостовик на клин, вторично отштамповать головку, обрубить облой, отрубить пряжку в размер, выправить.

Условия работы. Работа средней сложности, производится под молотом, нагрев - в пламенной печи. Материал - сталь углеродистая.

Изделие	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 10 шт.
Пряжка	0,5	3-2	3,81

§ 65. Рукоятка лебедки

Состав работы. Нагреть и отрубить заготовку, протянуть по размеру, обжать головки, протянуть шейку, отделать головки. Выправить рукоятки.

Условия работы. Работа средней сложности при диаметре головки до 60 мм, свыше 60 мм - работа сложная, производится под молотом с отделкой вручную.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,15	0,25	0,50	0,50
Диаметр головки d, мм	40	50	60	70
Длина рукоятки до L, мм	300	400	500	600
Разряд работы	4-2
Норма времени в часах на 1 шт.	0,67	1,10	1,54	1,97
	а	б	в	г

§ 66. Румпель рычажный

Состав работы. Нагреть и отрубить заготовку, обжать головку, пробить отверстия и протянуть хвостовик. Отделать румпель по шаблону.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,5	1	2	3	3	5	5	5
Диаметр головки D, мм	50	75	100	125	150	175	200	250
Длина хвостовика L, мм	500	600	750	900	950	1000	1100	1300
Разряд работы	3-2	3-2	4-2	4-2	4-2	4-2-2	4-2-2	4-3-2
Норма времени в часах на 1 шт.	0,88	1,23	1,52	1,87	2,63	4,03	6,25	8,29
	а	б	в	г	д	е	ж	з

§ 67. Ручка

Состав работы. Нагреть, отрубить заготовку. Протянуть заготовку на планку, засечь головку, обрубить и выправить. Оттянуть рукоятку, протянуть на конус, отрубить в размер.

Условия работы. Работа средней сложности, производится под молотом с применением нижника.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,075	0,075	0,150	0,150	0,250	0,250	0,500
Диаметр, мм	25	32	38	44	50	75	80
Разряд работы	3-2
Норма времени в часах на 1 шт.	0,22	0,26	0,30	0,31	0,34	0,49	0,51
	а	б	в	г	д	е	ж

§ 68. Рычаги различного назначения

Состав работы. Нагреть и отрубить заготовку, обжать и протянуть по размеру, отделать рычаг.

Условия работы. Работа сложная, производится под молотом с применением нижника и отделкой вручную.

Материал - сталь углеродистая.

N п/п	Изделие	Диаметр d, мм	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
1	Рычаг переводной с двумя яблоками	32	0,5	4-2	1,84
2	То же	45	2,0	4-2	2,57
3	Рычаг стопорный	33	0,5	4-2	1,23
4	То же	45	0,5	4-2	1,66
5	Рычаг переключения	33	0,5	4-2	0,94
6	То же	45	0,5	4-2	1,28

§ 69. Стальная заготовка квадратного сечения

Состав работы. Нагреть заготовку, порубить на части.

Условия работы. Нагрев - в пламенной печи.

Материал - сталь углеродистая, обыкновенная и качественная. Высота заготовки 100 - 200 мм.

Разряд работы 3-2

N п/п	Сечение квадратное, мм	Количество частей
		2	3	4	5	6
		Норма времени в часах на 1 заготовку
1	200 x 200	0,75	0,85	0,94	1,02	1,11
2	250 x 250	0,80	0,91	1,02	1,12	1,22
Примечания: 1. При рубке двух и более заготовок квадрата к нормам времени применять коэффициенты:		0,76	0,75	0,85	0,91	0,95
2. При рубке заготовок высотой менее 100 мм применять коэффициент К = 0,85.		а	б	в	г	д

§ 70. Сталь круглая. Рубка вхолодную

Состав работы. Взять прутковую сталь, подать в штампы и нарубить заготовки на необходимую длину.

Условия работы. Работа производится под фрикционным прессом мощностью 160 т. Материал - сталь всех марок, кроме высоколегированных, быстрорежущих диаметром от 10 до 50 мм.

Разряд работы 3-2

N п/п	Длина заготовки, мм	Число резов в партии											На каждые последующие 10 резов добавлять:
		1	2	4	6	8	10	15	20	30	40	50
		Норма времени в часах на 1 шт.
1	до 150	0,05	0,06	0,10	0,11	0,14	0,15	0,18	0,21	0,24	0,26	0,29	0,03
2	150 - 500	0,05	0,06	0,10	0,12	0,14	0,16	0,20	0,23	0,26	0,30	0,33	0,03
3	свыше 500	0,06	0,07	0,11	0,13	0,15	0,17	0,21	0,24	0,28	0,32	0,36	0,04
		а	б	в	г	д	е	ж	з	и	к	л	м

§ 71. Сталь круглая. Рубка вгорячую

Состав работы. Нагреть заготовку, вынуть, порубить по длине на необходимый размер.

Условия работы. Работа производится под молотом.

Материал - сталь углеродистая, обыкновенная и качественная.

Разряд работы 3-2

N п/п	Длина заготовки, мм	Число резов в партии												На каждые последующие 10 резов добавлять:
		2	4	6	8	10	12	14	16	18	20	25	30
		Норма времени в часах на 1 партию
1	30	0,26	0,28	0,30	0,33	0,35	0,38	0,40	0,42	0,45	0,47	0,54	0,60	0,13
2	40	0,32	0,35	0,38	0,40	0,43	0,46	0,49	0,52	0,54	0,57	0,64	0,71	0,14
3	50	0,38	0,41	0,45	0,48	0,51	0,54	0,57	0,60	0,63	0,66	0,74	0,82	0,16
4	60	0,44	0,48	0,51	0,55	0,58	0,62	0,66	0,69	0,72	0,76	0,85	0,94	0,18
5	70	0,50	0,53	0,58	0,62	0,66	0,70	0,74	0,78	0,82	0,86	0,97	1,05	0,19
6	80	0,53	0,58	0,62	0,66	0,71	0,76	0,80	0,85	0,90	0,94	1,06	1.17	0,23
7	90	0,57	0,62	0,68	0,73	0,78	0,84	0,90	0,94	1,00	1,06	1,20	1,34	0,28
8	100	0,60	0,67	0,74	0,80	0,88	0,94	1,01	1,08	1,15	1,22	1,39	1,57	0,35
9	110	0,64	0,74	0,82	0,90	0,98	1,07	1,15	1,24	1,33	1,42	1,62	1,92	0,50
10	120	0,68	0,78	0,88	0,98	1,08	1,20	1,29	1,39	1,50	1,60	1,86	2,11	0,52
11	150	0,80	0,95	1,10	1,23	1,41	1,56	1,71	1,87	2,02	2,18	2,56	2,94	0,76
		а	б	в	г	д	е	ж	з	и	к	л	м	н

Примечания: 1. При рубке стали квадратного сечения к нормам времени применять К = 1,1 от соответствующего диаметра.

2. При рубке легированных сталей - применять К = 1,2. При рубке высоколегированных сталей - применять К = 1,3.

§ 72. Серьга

Состав работы. Нагреть заготовку, протянуть по размеру, засечь и протянуть шейку, отделать головки.

Условия работы. Работа средней сложности, производится под молотом с отделкой вручную.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,15	0,15
Размеры d x L, мм	14 x 150	19 x 170
Разряд работы	3-2
Норма времени в часах на 1 шт.	0,34	0,48
	а	б

§ 73. Собачка стопорная

Состав работы. Нагреть и отрубить заготовку, протянуть по размеру на планку, скруглить торец, отделать головку, оттянуть хвостовик, обрубить в размер, загнуть и отделать собачку.

Условия работы. Работа средней сложности, производится под молотом с отделкой вручную.

Материал - сталь углеродистая.

Разряд работы 3-2

Масса падающих частей молота, т	Размеры изделия d x b, мм
	32 x 80	55 x 135
	Норма времени в часах на 1 шт.
0,15	0,30	0,50
а	а	б

§ 74. Скоба шатуна

Состав работы. Нагреть и отрубить заготовку, протянуть по размеру. Согнуть по шаблону без пробивки отверстия.

Условия работы. Работа средней сложности, производится под молотом.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,15	0,25	0,25	0,50
Шаг скобы h, мм	50	75	100	125
Разряд работы	3-2
Норме времени в часах на 1 шт.	0,33	0,44	0,58	0,88
	а	б	в	г

Примечание. Норма времени рассчитана на изготовление партии 4 и более штук. При изготовлении 3 - 1 шт. применять к норме времени К = 1,7.

§ 75. Скалка поршневая

Состав работы. Нагреть и отрубить заготовку, протянуть по всей длине, прокатать в штампе, затянуть конус. Выправить.

Условия работы. Работа средней сложности, производится под молотом с отделкой вручную.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,25	0,50	0,50
Размеры скалки d x l, мм	32 x 500	45 x 600	55 x 750
Разряд работы	3-2
Норма времени в часах на 1 шт.	0,29	0,37	0,44
	а	б	в

§ 76. Траверса

Состав работы. Нагреть и отрубить заготовку, протянуть на квадрат, выковать основание, протянуть хвостовик.

Условия работы. Работа средней сложности, производится под молотом.

Материал - Ст. 3.

Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
0,2	3-2	0,29

§ 77. Тяга для штуртроса

Состав работы. Нагреть и отрубить заготовку, протянуть тягу и отделать головки.

Условия работы. Работа средней сложности производится под молотом с отделкой вручную и сваркой. Длина тяги до 1 м.

Материал - сталь углеродистая.

Разряд работы 3-2

Масса падающих частей молота, т	0,15	0,15	0,15	0,15	0,25	0,25	0,50	0,15	0,15	0,15	0,15	0,25	0,25	0,50
Вид тяги	с круглой головкой							с вилкообразной головкой
Диаметр прутка d, мм	13	16	19	22	25	32	38	13	16	19	22	25	32	38
Норма времени в часах на 1 шт.	0,32	0,44	0,52	0,68	0,88	1,14	1,66	0,62	0,83	0,88	1,20	1,51	1,92	2,70
	а	б	в	г	д	е	ж	з	и	к	л	м	н	о

Примечания: 1. При изготовлении тяг из прутка с загибкой и сваркой концов (кольца) к норме времени применять К = 0,5.

2. При изготовлении тяг свыше 1 м на каждые последующие 500 мм длины прибавлять 25% от нормы.

§ 78. Тяга эксцентрика с лапой и развилкой

Состав работы. Нагреть и отрубить заготовку, обжать и протянуть цевье по размеру. Отделать лапу и развилку.

Условия работы. Работа сложная, производится под молотом.

Масса падающих частей молота, т	1	2	3	3
Сечение цевья, мм	15 x 30	15 x 30	25 x 50	25 x 50
Длина тяги l, мм	1500	2500	1500	2500
Разряд работы	4-2
Норма времени в часах на 1 тягу	1,93	3,87	2,85	5,40
	а	б	в	г

Примечания: 1. При изготовлении тяг без выделки развилки применять к норме времени К = 0,7.

2. При изготовлении развилок на обоих концах тяг применять к норме времени К = 1,2.

§ 79. Тяга золотниковая

Состав работы. Нагреть и отрубить заготовку, протянуть на прямоугольную форму, обжать концы и протянуть стержень, отделать.

Условия работы. Работа сложная, производится под молотом. Для отделки головки применять шаровой штамп.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,5	2	3
Диаметр штока d, мм	25	32	38
Длина тяги L, мм	500	750	1000
Разряд работы	4-2
Норма времени в часах на 1 тягу	0,36	0,52	0,72
	а	б	в

Примечание. Норма времени рассчитана на партию 3 и более штук. При изготовлении 2 - 1 шт. применять к норме времени К = 2,0.

§ 80. Фланец круглый

Состав работы. Нагреть и отрубить заготовку, осадить и обкатать по диаметру, установить в кольцо и разогнать фланец. Прошить отверстие, выправить по торцам, раскатать фланец в размер на специальном приспособлении и окончательно выправить.

Условия работы. Работа средней сложности, производится под молотом.

Материал - сталь углеродистая.

N п/п	Диаметр фланца d, мм	Разряд работы	Масса падающих частей молота, т	Толщина фланца s, мм
				10	13	15	18	20	22	25	30	35
				Норма времени в часах на 10 фланцев
1	100	3-2	0,25	0,60	0,64	0,67	0,71	0,75	0,79	0,83	0,90	0,96
2	125	3-2	0,35	0,71	0,75	0,79	0,82	0,90	0,94	0,96	1,08	1,16
3	150	3-2	0,50	0,83	0,86	0,90	0,98	1,05	1,13	1,20	1,28	1,35
4	175	3-2	0,50	3,86	1,05	1,12	1,20	1,28	1,35	1,43	1,50	1,65
5	200	3-2	0,75	1,02	1,26	1,35	1,42	1,50	1,58	1,73	1,80	1,95
6	250	3-2	1,00	-	-	1,87	1,95	2,02	2,10	2,25	2,40	2,63
7	300	3-2	3,00	-	-	2,32	2,55	2,62	2,70	2,85	3,06	3,30
8	350	3-2	3,00	-	-	-	-	3,23	3,30	3,83	4,20	4,58
9	400	3-2	3,00	-	-	-	-	3,83	3,90	4,70	5,33	5,85
10	450	3-2-2	3,00	-	-	-	-	-	-	5,75	6,60	7,13
11	500	3-2-2	3,00	-	-	-	-	-	-	-	13,95	14,47
				а	б	в	г	д	е	ж	з	и

N п/п	Диаметр фланца d, мм	Разряд работы	Масса падающих частей молота, т	Толщина фланца s, мм
				40	45	50	60	70	80	90	100
				Норма времени в часах на 10 фланцев
12	100	3-2	0,25	1,09	1,16	1,27	1,43	1,58	1,80	2,03	2,33
13	125	3-2	0,35	1,27	1,43	1,50	1,73	1,95	2,18	2,55	2,85
14	150	3-2	0,50	1,50	1,65	1,80	2,03	2,33	2,63	3,00	3,37
15	175	3-2	0,50	1,80	1,95	2,10	2,40	2,78	3,15	3,52	3,80
16	200	3-2	0,75	2,18	2,33	2,48	2,85	3,23	3,60	4,05	4,39
17	250	3-2	1,00	2,93	3,07	3,38	4,72	4,75	4,77	5,37	6,04
18	300	3-2	3,00	3,60	3,88	4,35	4,80	5,48	6,23	6,96	7,80
19	350	4-2	3,00	4,73	5,48	5,93	6,96	8,18	10,60	11,10	12,83
20	400	4-2	3,00	5,93	7,05	7,50	9,00	11,25	13,12	15,75	18,00
21	450	4-2	3,00	8,25	8,55	9,30	11,25	13,50	16,50	19,50	23,25
22	500	4-2	5,00	15,00	15,53	16,13	17,70	19,50	21,75	24,00	26,25
23	550	5-3-3-2	5,00	22,20	22,50	23,25	24,00	25,50	27,00	28,50	30,00
				а	б	в	г	д	е	ж	з

Примечания: 1. При пробивке отверстий во фланцах поз. 1 - 6 "а - з" применять к нормам времени К = 1,15.

2. При пробивке отверстий во фланцах поз. 7 - 23 "а - з" применять к нормам времени К = 1,25.

§ 81. Фланец коллектора пароперегревателя

Состав работы. Нагреть и отрубить заготовку, осадить, обкатать по диаметру, установить в кольцо, разогнать фланец. Прошить отверстие, выправить по торцам. Раскатать фланец в размер на специальном приспособлении и окончательно выправить.

Условия работы. Работы сложная, производится под молотом.

Материал - сталь углеродистая.

Изделие	Разряд работы	Масса падающих частей молота, т	Норма времени в часах на 1 шт.
Фланец коллектора пароперегревателя	5-4-3-2	5	25,28

§ 82. Фланец соединительный

(ГОСТ 4437-48)

Состав работы. Нагреть и нарубить заготовки, прокатать по диаметру, оттянуть, прокатать на размер хвостовик, осадить в подставку по заданной высоте, обкатать фланец по диаметру, выправить, проверить размеры.

Условия работы. Работа при диаметре фланца до 300 мм - средней сложности, свыше 300 мм - сложная, производится под молотом. Нагрев - в пламенной печи.

Материал - сталь углеродистая обыкновенная и качественная.

N п/п	Размер по ГОСТ, мм				Масса, кг	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
N п/п	Д_у	d	D	H	Масса, кг	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
1	20	25	95	35	1,5	0,25	4-2	0,20
2	25	32	105	38	2,0	0,25	4-2	0,21
3	32	38	115	40	2,0	0,35	4-2	0,23
4	40	45	125	42	3,5	0,50	4-2	0,25
5	50	57	135	42	4,5	0,50	4-2	0,26
6	60	70	150	42	6,0	0,50	4-2	0,29
7	70	76	170	46	8,0	0,50	4-2	0,40
8	80	89	185	52	12,0	0,50	4-2	0,55
9	100	108	206	55	15,0	0,75	4-2	0,74
10	125	133	240	58	23,0	1,00	4-2	1,11
11	150	159	270	62	31,0	3,00	4-2	1,56
12	175	194	305	65	45,0	3,00	5-2	2,34
13	200	219	340	72	56,0	3,00	5-2	2,93

Примечание. При изготовлении фланцев с пробивкой отверстий к норме времени применять К = 1,2.

§ 83. Фланец четырехгранный

Состав работы. Нагреть и отрубить заготовку, осадить, засечь головку, забить выступы в нижнике, разбить площадку, обрубить.

Условия работы. Работа сложная, производится под молотом.

Материал - Ст. 3.

Масса падающих частей молота, т	0,25	0,25	0,50
Размеры a x B x L, мм	20 x 100 x 150	20 x 125 x 210	25 x 150 x 250
Разряд работы	4-2
Норма времени в часах на 1 шт.	1,02	1,28	1,46
	а	б	в

§ 84. Храповик ПРП-52

Состав работы. Нагреть и отрубить заготовку, осадить, обкатать, пробить отверстие, оправить.

Условия работы. Работа средней сложности, производится под молотом.

Материал - Ст. 4.

Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
1,0	3-2	0,26

§ 85. Цепь для вех

Состав работы. Нарезать заготовки, заделать концы под сварку, согнуть звеном, сварить в смычку, оправить.

Условия работы. Работа производится из мерного материала путем кузнечной сварки вручную с горна.

Материал - сталь углеродистая.

Разряд работы 3-2

Количество звеньев в смычке	2		3		5		6
Диаметр стержня, мм	16	19	16	19	16	19	16	19
Норма времени в часах на 1 шт.	0,37	0,45	0,55	0,69	0,82	1,06	0,97	1,20
	а	б	в	г	д	е	ж	з

§ 86. Шатун паровой машины

Состав работы. Нагреть заготовку, обжать и протянуть цевье, отделать головку и развилку.

Условия работы. Работа сложная производится под молотом с отделкой вручную.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,5	1	2	3	3	5
Размеры шатуна b x L, мм	25 x 400	40 x 600	50 x 850	75 x 1000	100 x 1200	125 x 1300
Разряд работы	4-2				5-3
Норма времени в часах на 1 шт.	1,07	1,53	3,04	5,55	12,19	18,83
	а	б	в	г	д	е

§ 87. Шток поршневой

Состав работы. Нагреть заготовку, протянуть по размеру головки, обжать и протянуть цевья, отделать головку.

Условия работы. Работа при диаметре штока до 75 мм средней сложности, свыше 75 мм - сложная, производится под молотом с отделкой вручную.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,5	0,5	1	2	3	5	5
Диаметр штока d, мм	20	35	40	50	75	100	125
Длина штока L, мм	350 - 1000			500 - 1500		1500 - 3000
Разряд работы	3-2	4-2		4-2	4-3-2	5-3-2	5-3-2
Норма времени в часах на 1 шт.	0,67	1,29	1,63	1,83	4,14	6,59	9,90
	а	б	в	г	д	е	ж

Примечание. При ковке штоков поршневых с переходами применять к норме времени К = 1,1.

§ 88. Шток золотниковый

Состав работы. Нагреть и отрубить заготовку, протянуть в размер головки, обжать и оттянуть цевье, отделать шток.

Условия работы. Работа средней сложности производится под молотом вручную и выделкой развилки.

Материал - сталь углеродистая.

N п/п	Диаметр штока, мм	Масса падающих частей молота, т	Разряд работы	Длина, мм
				750	1000	1500	2000
				Норма времен в часах на 1 шток
1	25	1	3-2	1,30	1,44	-	-
2	40	2	4-2	-	1,92	2,40	-
3	50	3	4-2	-	2,56	2,88	-
4	65	3	4-3-2	-	5,04	5,52	7,84
5	75	5	4-3-2	-	6,24	7,92	10,40
				а	б	в	г

Примечание. При изготовлении золотникового штока с переходом применять к норме времени К = 1,1.

§ 89. Шайба ПРП

Состав работы. Нагреть и отрубить заготовку, обкатать, вложить в нижник, отштамповать.

Условия работы. Работа простая, производится под молотом.

Материал - Ст. 3.

Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
1,0	3-2	0,20

§ 90. Шестерня с выступами

Состав работы. Нагреть заготовку, осадить, прокатать, нагреть, положить на кольцо, осадить, положить верхнее кольцо, выбить уступ.

Условия работы. Работа средней сложности, производится под молотом.

Материал - сталь 40Х.

N п/п	Масса падающих частей молота, т	3						1,5
	Вид изделия	С двумя выступами						С одним выступом
	Диаметр D, мм	100	150	200	250	300	400	100	150	200	250	300	400
	Разряд работы	3-2			4-2			3-2			4-2
	Высота, мм	Норма времени в часах на 1 шт.
1	40	0,18	0,24	0,30	0,41	-	-	0,12	0,18	0,23	0,30	-	-
2	60	0,24	0,30	0,36	0,47	0,90	-	0,17	0,21	0,30	0,34	0,71	-
3	80	-	0,36	0,47	0,61	1,16	1,80	-	0,30	0,37	0,41	0,91	1,31
4	100	-	0,49	0,61	0,75	1,35	2,02	-	0,37	0,47	0,54	1,13	1,43
5	120	-	-	0,83	1,05	2,02	2,47	-	-	0,67	0,83	1,28	1,72
6	140	-	-	-	1,50	2,70	3,15	-	-	-	-	1,72	2,10
		а	б	в	г	д	е	ж	з	и	к	л	м

Примечание. При пробивке отверстий применять к нормам времени К = 1,2.

§ 91. Шлюпбалка

Состав работы. Нагреть и отрубить заготовку, протянуть концы на конус, выковать головку, загнуть шлюпбалку по шаблону.

Условия работы. Работа сложная, производится под молотом, гибка и отделка на гибочной плите, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Масса падающих частей молота, т	1	2	3	3	3	5	1	2	3	3	5	5
Вид шлюпбалки	С яблоком на конце						С крюком на конце
Диаметр шлюпбалки d, мм	50	65	85	100	110	125	50	65	85	100	110	125
Разряд работы	4-2	5-2	5-3-2	5-3-2	5-3-2	5-3-2	4-2	5-2	5-2	5-3-2	5-3-2	5-3-2
Норма времени в часах на 1 шт.	4,42	5,34	8,90	14,22	16,86	20,06	5,65	6,53	12,31	16,77	20,77	24,24
	а	б	в	г	д	е	ж	з	и	к	л	м

§ 92. Якорь адмиралтейский из двух частей под сварку

Состав работы. Нагреть и отрубить заготовку, обжать и протянуть шейку, раздать в штампе лапы, отделать и выгнуть по шаблону. Обжать головки и протянуть веретено, пробить отверстия в головках. Подготовить под электросварку.

Условия работы. Работа сложная, производится под молотом с отделкой вручную.

Материал - сталь углеродистая.

Масса падающих частей молота, т	1	2	3	3	5	5	5
Масса якоря, кг	32	43	64	80	100	120	150
Разряд работы	4-2	4-2	5-3-2	5-3-2	5-3-4	6-4-3	6-4-3-2
Норма времени в часах на 1 комплект	5,40	6,79	7,66	9,05	15,89	17,67	19,93
	а	б	в	г	д	е	ж

Раздел 2. АРМАТУРА И КРЕПЕЖ. ИЗГОТОВЛЕНИЕ

§ 93. Болванка для шпильки

Состав работы. Отрезать заготовку на пресс-ножницах, нагреть, протянуть на квадратное и круглое сечения, прокатать в штампе, выправить.

Условия работы. Работа простая, производится под молотом. Болванка не более 1,5 диаметра поковки.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,07	0,075	0,15	0,15	0,15	0,25	0,50
Диаметр, мм	10	14	18	24	27	36	42
Разряд работы	3-2
Норма времени в часах на 10 шт.	0,88	1,10	1,31	1,68	1,83	2,41	3,07
	а	б	в	г	д	е	ж

§ 94. Болванка шестигранная для гаек

Состав работы. Нагреть и отрубить заготовку, протянуть на шестигранник, выправить.

Условия работы. Работа простая, производится под молотом. Нагрев - в пламенной печи. Диаметр - не более 1,5 диаметра описанной окружности шестигранника.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,075	0,15	0,15	0,15	0,25	0,25	0,5	0,5	0,5	0,5	1	1
Диаметр под размер ключа S, мм	13	17	19	22	27	32	36	41	46	50	55	60
Разряд работы	3-2
Норма времени в часах на 1 шт.	0,12	0,14	0,14	0,16	0,16	0,19	0,21	0,22	0,26	0,30	0,34	0,36
	а	б	в	г	д	е	ж	з	и	к	л	м

Примечание. При изготовлении до 2 шт. включительно применять к норме времени К = 2,0.

§ 95. Болт машинный

Состав работы. Нагреть материал, отрубить заготовку с последующим подогревом, протянуть на соответствующее сечение, обжать головку, протянуть стержень. Выправить головку болта.

Условия работы. Работа простая производится под молотом с применением штампов, нагрев - в пламенной печи.

Материал - сталь углеродистая.

N п/п	Масса падающих частей молота, т	0,075	0,15	0,15	0,15	0,15	0,25	0,25	0,5	0,5	0,5	0,5	0,5	1
	Диаметр болта d, мм	18	20	22	24	28	30	32	36	42	48	60	65	75
	Разряд работы	3-2
	Вид головки	Норма времени в часах на 10 болтов при длине стержня до 150 мм
1	шестигранная	0,66	0,70	0,72	0,76	0,80	0,88	0,91	0,98	1,10	1,22	1,48	1,60	1,81
2	круглая	0,57	0,64	0,66	0,68	0,72	0,76	0,79	0,86	0,96	1,06	1,27	1,40	1,55
3	квадратная	0,61	0,66	0,70	0,73	0,78	0,80	0,88	0,96	1,08	1,19	1,43	1,52	1,74
		а	б	в	г	д	е	ж	з	и	к	л	м	н

§ 96. Болт строительный

Состав работы. Отрезать на пресс-ножницах заготовку, нагреть, высадить головку, отделать по заданной форме, подкатать конец под резьбу.

Условия работы. Работа средней сложности, производится с высадкой головки вручную в гвоздильне из калиброванного материала.

Материал - Ст. 3. Нагрев - в горне.

Разряд работы 3

N п/п	Головка болта	Масса падающих частей молота, т
		0,075		0,15
		Диаметр болта d, мм
		13	16	19	22	25	28
		Норма времени в часах на 1 шт. при длине до 250 мм
1	шестигранная	0,06	0,07	0,07	0,08	0,10	0,17
2	круглая	0,05	0,06	0,13	0,16	0,20	-
3	квадратная	0,06	0,08	0,14	0,20	0,23	-
4	потайная или гвоздевая	0,04	0,05	0,10	0,14	0,17	-
		а	б	в	г	д	е

Примечание. При увеличении длины болта на каждые 200 мм применять к норме времени К = 1,1.

§ 97. Болт-штырь черпаковый

Состав работы. Нагреть материал, отрубить заготовку, протянуть, пережать головку, протянуть тело болта на квадратное и круглое сечения, выправить.

Условия работы. Работа средней сложности, производится под молотом.

Материал - сталь углеродистая.

N п/п	Разряд работы	Диаметр болта d, мм	Масса падающих частей молота, т	Болт
N п/п	Разряд работы	Диаметр болта d, мм	Масса падающих частей молота, т	с круглой головкой без квадрата	с прямоугольной Т-образной головкой
				Норма времени в часах на 1 шт.
1	3-2	45	0,15	0,20	0,29
2	3-2	50	0,25	0,25	0,34
3	3-2	55	0,50	0,31	0,40
4	3-2	60	1,00	0,39	0,49
5	4-2	65	2,00	0,50	0,61
6	4-2	70	3,00	0,65	0,71
7	4-2	75	3,00	0,86	1,01
8	4-2	80	3,00	1,13	1,27
9	4-2-2	85	3,00	1,47	1,61
10	4-2-2	90	3,00	1,86	1,98
				а	б

Примечание. При ковке болтов с круглой головкой и с квадратом под головкой применять к норме времени К = 1,1.

§ 98. Болт кирпичной кладки

Состав работы. Нарезать заготовки на пресс-ножницах, нагреть, подкатать головку болта, протянуть и прокатать стержень в штампе.

Условия работы. Работа средней сложности, производится под молотом, нагрев - в пламенной печи. Сечение заготовки круглое.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,15
Размер d, мм	13	16
Разряд работы	3-2
Норма времени в часах на 100 шт.	2,97	3,33
	а	б

§ 99. Болт стяжной

Состав работы. Нагреть и отрубить заготовку, загнуть конец под углом 90°, подкатать конец под резьбу.

Условия работы. Работа простая, производится под молотом и вручную из калиброванного материала.

Материал - сталь углеродистая.

Разряд работы 3-2

Масса падающих частей молота, т	0,15	0,15	0,5	0,5	0,5
Диаметр болта d, мм	25	38	45	50	60
Норма времени в часах на 1 шт.	0,14	0,17	0,19	0,24	0,37
	а	б	в	г	д

Примечание. Норма времени рассчитана на партию трех и более штук. При изготовлении 1 - 2 шт. применять к норме времени К = 2.

§ 100. Болт откидной

Состав работы. Отрезать заготовку на пресс-ножницах, нагреть, подкатать головку в штампе, протянуть и прокатать стержень в штампе, осадить головку в размер.

Условия работы. Работа средней сложности, производится под молотом. Сечение заготовки круглое.

Материал - сталь углеродистая.

Разряд работы 3-2

Масса падающих частей молота, т	0,075					0,15
Диаметр болта d, мм	12	14	16	18	20	22	24	27
Норма времени в часах на 1 шт.	0,07	0,07	0,08	0,09	0,10	0,11	0,13	0,14
	а	б	в	г	д	е	ж	з

§ 101. Болт с круглой и гвоздевой головкой

Состав работы. Нарезать на кривошипном прессе заготовки, загрузить в печь, нагреть, отштамповать головки болтов.

Условия работы. Работа средней сложности, производится на кривошипном и фрикционном прессах, нагрев - в пламенной печи.

Материал - Ст. 3; 4 - прутковая, круглого сечения.

Разряд работы 3-2

N п/п	Головка и длина болта L, мм	Диаметр болта d, мм	Норма времени в часах на 100 шт.
1	круглая до 150 мм	19 - 22	1,38
2	круглая от 150 до 270 мм	19 - 22	2,17
3	гвоздевая до 150 мм	19 - 22	1,28

§ 102. Болт конусный

Состав работы. Отрубить заготовку, нагреть, протянуть на конус клин с выдержкой заданных размеров.

Условия работы. Работа средней сложности, производится под молотом с применением клина. Сечение заготовки круглое.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,5	0,5	1	2	2
Диаметр болта d, мм при длине L до 250 мм	45	50	63	75	83
Разряд работы	3-2			4-2
Норма времени в часах на 1 шт.	0,16	0,19	0,26	0,33	0,39
	а	б	в	г	д

Примечание. При увеличении длины болта на каждые последующие 100 мм применять к норме времени К = 1,18.

§ 103. Болт шлюпочный

Состав работы. Нагреть отрезанную заготовку, высадить головку в гвоздильне, отделать болт.

Условия работы. Работа средней сложности, производится на наковальне вручную, резка - на пресс-ножницах. Нагрев - в горне.

Материал - сталь углеродистая.

Разряд работы 3-2

N п/п	Болт при длине L до 300 мм	Диаметр болта d, мм
		10 - 13	16	20	22
		Норма времени в часах на 1 шт.
1	С прямоугольной головкой	0,07	0,11	0,14	0,17
2	С полупотайной головкой	0,06	0,09	0,12	0,14
		а	б	в	г

Примечание. При длине болта более 300 мм применять на каждые 100 мм к норме времени К = 1,2.

§ 104. Гайка накидная

Состав работы. Из протянутых латунных прутков нарезать мерные заготовки, нагреть и отштамповать.

Условия работы. Работа производится на фрикционном прессе мощностью 160 т в спецштампе, нагрев - в пламенной печи.

Материал - латунь.

Разряд работы 3-2

Размер гаек h x S, мм	32 x 46	46 x 65
Норма времени в часах на 100 шт.	3,85	6,28
	а	б

§ 105. Гайка

Состав работы. Отрезать на пресс-ножницах заготовку, нагреть, засечь головку, протянуть стержень с двух сторон головки, прокатать в штампе, обрубить концы, выправить.

Условия работы. Работа средней сложности, производится под молотом, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Разряд работы 3-2

Масса падающих частей молота, т	Норма времени в часах на 1 шт.
0,15	0,77

§ 106. Шайбы и головки болтов

Состав работы. Нагреть заготовку, осадить, прошить отверстие. Нагреть повторно, отштамповать, обрубить облой в холодном виде.

Условия работы. Работа средней сложности, производится под молотом в спецштампе, нагрев - в пламенной печи. Заготовки мерные, нарезаны на пиле.

Материал - сталь углеродистая.

Разряд работы 3-2

Изделие	Масса падающих частей молота, т	Норма времени в часах на 10 шт.
Головка болта или шайба	0,5	1,10

§ 107. Ерш с гвоздевой головкой

Состав работы. а) Для ершей

8 - 12 мм: нарезать заготовки на пресс-ножницах, нагреть в горне, высадить головки в гвоздильне. Нагреть ерши, оттянуть концы под молотом, на клине, заершить вручную в холодном виде.

б) Для ершей

14 - 16 мм: после штамповки головок ершей на фрикционном прессе нагреть ерши, оттянуть концы под молотом на клине, заершить вручную в холодном виде.

Условия работы. Работа средней сложности, производится под молотом с нагревом в пламенной печи и вручную, с нагревом в горне (при высадке головок ершей

8 - 12 мм).

Материал - сталь углеродистая.

Разряд работы 3-2

Диаметр стержня d, мм	Вручную	Масса падающих частей молота, т 0,075
Диаметр стержня d, мм	8 - 12	14	16
Норма времени в часах на 10 шт.	0,36	0,12	0,15
	а	б	в

§ 108. Крючок кирпичной кладки. Штамповка

Состав работы. Смазать полосу, подать в штамп, отштамповать крючок по контуру, пробить отверстие, загрузить в печь, произвести осадку, прокатать стержень по диаметру 10 мм.

Условия работы. Работа производится на кривошипном прессе мощностью 100 т, под молотом с массой падающих частей до 1,5 т, нагрев - в пламенной печи.

Материал - сталь углеродистая листовая S 6 мм.

Разряд работы	Норма времени в часах на 10 шт.
3-2	0,49

Примечание. При изготовлении крючков без заточки стержня к норме времени применять К = 0,2.

§ 109. Планки стопорные, указательные, отличительные, чеки

Состав работы. Смазать полосы, завести в штамп, отштамповать.

Условия работы. Работа производится на кривошипно-шатунном прессе.

Материал - сталь листовая S 1,5 - 3 мм, латунь листовая S 1,5 - 3 мм.

Изделие	Разряд работы	Норма времени в часах на 100 шт.
Планки стопорные, указательные, отличительные, чеки	3-2	0,30

§ 110. Рым-болт

(ГОСТ 4751-73)

Состав работы. Нагреть и отрубить заготовку, сравнять торцы заготовки, отштамповать яблоко, разбить яблоко на плоскость, пробить отверстие и отштамповать, пережать бурт и оттянуть болт рыма, обрезать облой наружный и внутренний.

Условия работы. Работа производится под молотом с применением штампов для штамповки яблока и рыма, обрезка облоя в обрезных штампах.

Материал - сталь углеродистая.

N п/п	Размеры, мм			Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 10 шт.
N п/п	d	d₁	d₂	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 10 шт.
1	М12	54	30	0,15	3-2	2,55
2	М16	63	36	0,15	4-2	4,34
3	М20	72	40	0,25	4-2	6,37
4	М24	90	50	0,25	4-2	8,50
5	М30	106	65	3,00	5-2	13,09
6	М36	126	75	3,00	5-2	15,19
7	М42	144	80	3,00	5-2	19,92
8	М48	162	90	3,00	5-2	25,47

Примечание. При изготовлении рым-болта без бурта применять к норме времени К = 0,8.

§ 111. Скоба строительная. Штамповка

Состав работы. Поднести пруток к прессу, завести в штамп, отштамповать скобы.

Условия работы. Работа производится на кривошипно-шатунном прессе в специальном штампе. Материал - сталь углеродистая.

Диаметр d, мм	10 - 13
Разряд работы	3-2
Норма времени в часах на 100 шт.	0,50

§ 112. Скоба строительная

Состав работы. Нарубить заготовку, нагреть, оттянуть оба конца на клине, отогнуть концы с помощью специального приспособления.

Материал - сталь углеродистая обыкновенная прутковая.

Диаметр, мм	10	12	14	16
Разряд работы	3-2
Норма времени в часах на 10 шт.	0,20	0,21	0,23	0,24
	а	б	в	г

§ 113. Скоба для трапа

Состав работы. Отрезать на пресс-ножницах заготовку, протянуть концы и согнуть по размеру.

Условия работы. Работа средней сложности, производится под молотом, нагрев - в пламенной печи, отделка - вручную. Сечение заготовки круглое. Материал - сталь углеродистая.

Масса падающих частей молота, т	0,5		1
Диаметр d скобы, мм	15	19	22	25	32
Разряд работы	3-2
Норма времени в часах на 1 шт.	0,17	0,18	0,20	0,21	0,23
	а	б	в	г	д

§ 114. Скоба для вех

Состав работы. Нарезать заготовки, нагреть и протянуть концы. Выгнуть по размеру, обрубить концы.

Условия работы. Работа средней сложности, производится под молотом с отделкой вручную.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,15	0,15	0,15
Диаметр скобы, мм	19	25	32
Разряд работы	3-2
Норма времени в часах на 1 шт.	0,17	0,24	0,27
	а	б	в

§ 115. Стойка леерная

Состав работы. Нагреть материал и отрубить заготовку. Прокатать яблоки, засечь бурт. Протянуть концы и середину на квадрат и круг. Прокатать шейки на конус. Обрубить в размер, разбить яблоки, выправить вручную.

Материал - сталь углеродистая.

Условия работы. Работа средней сложности, производится под молотом. Нагрев - в пламенной печи.

Материал - сталь углеродистая.

N п/п	Форма или вид стойки	Конструкция стойки
		С 1-м яблоком					С 2-мя яблоками					С 3-мя яблоками
		Диаметр основания d, мм
		19	25	32	38	45	19	25	32	38	45	19	25	32	38	45
		Масса падающих частей молота, т
		0,25					0,25			0,5		0,25			0,5
		Разряд работы
		3-2	3-2	3-2	3-2	3-2	3-2	3-2	3-2	3-2	3-2	3-2	3-2	3-2	3-2	4-2
		Норма времени в часах на 1 шт.
1	Вставная с буртом	0,33	0,48	0,69	0,91	1,21	0,50	0,69	0,92	1,12	1,45	0,69	0,89	1,15	1,40	1,74
2	Откидная без бурта	0,26	0,39	0,55	0,72	0,97	0,40	0,55	0,74	0,88	1,16	0,55	0,71	0,92	1,12	1,36
3	С вертикальной лапой	0,66	0,84	1,02	1,34	1,60	0,96	1,15	1,41	1,66	1,98	1,15	1,41	1,92	2,30	2,82
4	С башмаком	0,96	1,02	1,28	1,54	1,92	1,15	1,34	1,60	1,92	2,30	1,66	2,11	2,56	2,94	3,39
		а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п

§ 116. Тройник

Состав работы. Нагреть материал, отрубить заготовку, протянуть на планку, засечь, обкатать концы на диаметр, выправить, проверить размеры.

Условия работы. Работа средней сложности производится под молотом с отделкой вручную, нагрев - в пламенной печи. Заготовка круглая или квадратного сечения.

Материал - сталь углеродистая.

Разряд работы 3-2

Масса падающих частей молота, т	0,15	0,15	0,25	0,25	0,5
Диаметр тройника d, мм	20	26	34	40	50
Норма времени в часах на 1 шт.	0,32	0,40	0,44	0,47	0,56
	а	б	в	г	д

§ 117. Штуцер

Состав работы. Нагреть, отрубить заготовку, обжать с двух сторон, прокатать концы.

Условия работы. Работа средней сложности, производится под молотом в подкладных штампах, нагрев - в пламенной печи. Заготовка круглого сечения.

Материал - сталь углеродистая.

Разряд работы 3-2

Масса падающих частей молота, т	0,15	0,25	0,5	0,5
Диаметр тела D, мм	19	25	38	50
Норма времени в часах на 1 шт. при длине 300 мм	0,19	0,25	0,40	0,48
	а	б	в	г

§ 118. Штуцер промежуточный (жидкая штамповка)

Состав работы. Загрузить чушки цветного сплава в тигель, расплавить, очистить жидкий сплав от шлака. Смазать штамп, залить латунь, отштамповать штуцер.

Условия работы. Работа средней сложности, производится на 200-тонном гидравлическом прессе в штампе, плавка латуни - в тигле.

Разряд работы 3

N п/п	Изделие и N чертежа	Норма времени в часах на 10 шт.
1	Штуцер ГС558-10	0,75
2	Штуцер ГС556-11	0,75
3	Штуцер ГС556-12	1,32
4	Штуцер ГС556-13	1,32

Раздел 3. ДЕТАЛИ ГРУЗОВЫХ УСТРОЙСТВ. ИЗГОТОВЛЕНИЕ

§ 119. Вертлюг со штырем для цепи калибром 17

(ГОСТ 228-65)

Звено

Штырь

Состав работы. Нагреть материал, отрубить заготовку, осадить по диаметру, обкатать, засечь основание, разбить заготовку на толщину скобы, прошить отверстие, обрубить фигурным топором, скруглить на клиньях основание. Дважды отштамповать вертлюг, обрубить облой, зачистить на наждаке, отковать штырь.

Условия работы. Работа сложная, производится под молотом в спецштампах, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Разряд работы 4-2

Изделие	Масса падающих частей молота, т	Норма времени в часах на 1 шт.
Вертлюг	0,5	1,68

§ 120. Вертлюг со штырем калибром 22

(ГОСТ 228-65)

Состав работы. Нагреть, отрубить заготовку, осадить по диаметру, засечь основание, разбить на толщину скобы, обрубить в размер. Промыть отверстие, выправить, отделать, изготовить штырь, отделать его. Зачистить вертлюг и штырь на наждачном точиле.

Условия работы. Работа сложная, производится под молотом с отделкой вручную, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Разряд работы 4-2

Изделие	Масса падающих частей молота, т	Норма времени в часах на 1 шт.
Вертлюг со штырем	0,5	2,74

§ 121. Вертлюг

Состав работы. Нагреть и отрубить заготовку, обжать, протянуть, прошить отверстие и обрубить конец по радиусу. Отделать яблоко и загнуть концы, срубить фаски под электросварку.

Условия работы. Работа сложная, производится под молотом с отделкой вручную.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,25			0,5		2	3
Диаметр d, мм	10	16	19	22	29	32	38	43
Разряд работы	4-2						5-2
Норма времени в часах на 1 шт.	0,29	0,32	0,36	0,42	0,58	0,72	0,88	1,36
	а	б	в	г	д	е	ж	з

§ 122. Вилки

Состав работы. Вилка вертлюга. Отрубить заготовку, протянуть на прямоугольное сечение, обжать яблоко и концевые выступы вилки. Протянуть лапки вилки в размер, отрубить излишек материала, отделать вручную, загнуть по шаблону, выправить.

Валка шарнира "Гука". Отрезать заготовку, нагреть, заторцевать, разбить один колец в размер, оттянуть на круг 2-й конец, обрубить излишек материала, выправить.

Условия работы. Работа сложная, производится под молотом, отделка вручную, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Разряд работы 4-2

N п/п	Наименование детали	Размер, мм	Масса падающих частей молота, т	Норма времени в часах на 1 шт.
1	Вилка вертлюга	Шаг A 85	0,35	3,40
2	Вилка шарнира "Гука"	D 30	0,15	0,22
3	Вилка шарнира "Гука"	D 50	0,25	0,35
4	Вилка шарнира "Гука"	D 70	0,25	0,48

§ 123. Гак откидной

Состав работы. Нагреть и нарубить заготовки, осадить до необходимой толщины и протянуть на конус, выкатать головку, обработать по торцам, подогреть, охладить конец, согнуть гак, прошить отверстия с помощью оправки, окончательно обработать на наковальне.

Условия работы. Работа сложная, производится под молотом с окончательной отделкой на наковальне.

Материал - Ст. 4.

N п/п	Калибр цепи, мм	Размеры, мм			Разряд работы	Масса падающих частей молота, т	Норма времени в часах на 10 шт.
N п/п	Калибр цепи, мм	L	D	H	Разряд работы	Масса падающих частей молота, т	Норма времени в часах на 10 шт.
1	9	95	24	7	3-3	0,15	3,61
2	11	105	34	13	3-2	0,15	3,87
3	13	125	44	15	3-2	0,15	4,30
4	15	145	50	18	3-2	0,25	4,90
5	17	165	55	20	3-2	0,25	5,50
6	19	185	60	24	3-2	0,35	6,36
7	22	215	68	27	4-2	0,50	8,17
6	25	245	80	30	4-2	0,50	10,32
9	28	275	90	34	4-2	0,50	12,64
10	31	305	102	37	4-2	0,50	15,22
11	34	330	114	40	4-3-2	0,50	17,63
12	37	360	124	44	4-3-2	0,50	20,38

Примечание. При изготовлении гаков откидных партией менее 5 шт. к норме времени применять следующие коэффициенты:

Размер партии, шт.	1	2	3	4	5 и выше
Коэффициенты	2,0	1,55	1,8	1,1	1,0

§ 124. Гак с обухом

Состав работы. Нагреть материал, отрубить заготовку. Протянуть на прямоугольное сечение, засечь головку, предварительно протянуть цевье и отштамповать конус гака, загнуть гак по имеемому штампу, отштамповать. Обрезать облой наружный и внутренний. Зачистить на наждаке.

Условия работы. Работа сложная, производится под молотом с применением штампов, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,5	1	2	3	3	3	5
Грузоподъемность, т	0,5	1,0	1,5	2,0	3,0	4,0	5,0
Разряд работы	3-2			4-2
Норма времени в часах на 1 гак	0,94	1,16	1,40	1,64	2,14	2,70	3,33
	а	б	в	г	д	е	ж

§ 125. Гак буксирный открытого типа на тяговое усилие 25 т

Состав работы. Нагреть, отрубить заготовку. Протянуть на прямоугольное сечение, засечь головку, протянуть тело на конус, прошить отверстие в головке, отделать головку вручную. Загнуть гак по шаблону, отделать, выправить.

Условия работы. Работа сложная, производится под молотом с отделкой вручную, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Изделие	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 гак
Гак буксирный открытого типа	5	6-4-3-2	29,90

§ 126. Гак буксирный

Состав работы. Нагреть и отрубить заготовку. Обжать шейку, протянуть цевье, отделать головку, загнуть гак по шаблону.

Условия работы. Работа сложная, производится под молотом с отделкой вручную. Сечение заготовки круглое или квадратное.

Материал - сталь углеродистая.

Разряд работы 5-4-3-2

N п/п	Изделие	Сечение, мм	Масса падающих частей молота, т	Норма времени в часах на 1 гак
1	Гак механический с деталями	120 x 80	5	29,20
2	Гак с вилкой	110 x 90	3	21,90
3	Гак с головкой	d 90	3	7,88

§ 127. Глаголь-гак с основанием

Состав работы. Нагреть и отрубить заготовку. Протянуть на планку, обжать головку, протянуть стержень основания гака, отрубить излишек материала. Согнуть и отделать, прошить отверстия, отделать основание гака. Осадить заготовку по диаметру, выправить по граням до прямоугольной планки. Разметить гак, вырубить по разметке, протянуть хвостовик, прошить отверстие в головке, отделать гак, обрубить конец хвостовика в размер, выправить, завести гак в основание.

Условия работы. Работа сложная, производится под молотом с отделкой вручную. Сечение круглое или квадратное.

Материал - сталь углеродистая.

Разряд работы 5-2

Размеры, мм	Масса падающих частей молота, т	Норма времени в часах на 1 комплект
32 x 299	0,5	7,39

§ 128. Звено соединительное Кентера

Состав работы. Нагреть и отрубить заготовку, протянуть на квадрат, засечь концы, протянуть середину. Загнуть с нагревом заготовку в нижнике, выправить и отделать под молотом. Снять заусенцы вручную, отделать гладилкой, обрубить в размер, подогнать по шаблону, зачистить на наждаке.

Условия работы. Работа сложная, производится под молотом с отделкой вручную, нагрев - в пламенной печи.

Разряд работы 4-2

Изделие	Масса падающих частей молота, т	Норма времени в часах на 10 шт.
Звено соединительное Кентера	0,5	11,0

§ 129. Звено

Состав работы. Разметить и нарезать медные заготовки на пресс-ножницах, нагреть, согнуть на спецоправке, выправить. Разделать фаски под электросварку и окончательно выправить.

Условия работы. Работа производится вручную с нагревом в пламенной печи, гибка звена производятся с помощью спецоправки.

Материал - сталь углеродистая.

N п/п	Диаметр звена, мм	Разряд работы	Норма времени в часах на 1 шт.
1	23	3-2	0,10
2	32	4-2	0,23

§ 130. Звено рыма рейдовой бочки

Состав работы. Нагреть и отрубить заготовку, протянуть в наложницах по размеру, загнуть и выправить.

Условия работы. Работа сложная, производятся под молотом, гибка при помощи роликового приспособления на нижнике с внутренним вкладышем. Материал - сталь углеродистая.

N п/п	Диаметр звена, мм	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
1	62	5	4-3-2	2,60
2	87	5	4-3-2	10,85
3	98	5	4-3-2	13,12
4	110	5	4-3-2-2	14,58

§ 131. Крюк однорогий без бурта

Состав работы. Нагреть и отрубить заготовку, протянуть на прямоугольное сечение, протянуть предварительно на конус и прокатать окончательно конус в штампе, загнуть гак по имеемому штампу и отштамповать. Обрезать облой наружный и внутренний. Зачистить на наждаке

Материал - сталь углеродистая.

Условия работы. Работа сложная, производится под молотом с применением штампов и гибочного приспособления.

Масса падающих частей молота, т	1	2	3	3	3	3	5
Грузоподъемность, т	0,5	1,0	1,5	2,0	3,0	4,0	5,0
Разряд работы	4-2					5-3-2
Норма времени в часах на 1 шт.	0,74	0,93	1,13	1,34	1,77	2,21	2,99
	а	б	в	г	д	е	ж

§ 132. Коуш для стального троса

(ГОСТ 9689-72)

Состав работы. Нагреть и отрубить заготовку, загрузить в печь, нагреть, протянуть в нижнике на сегментное сечение, прожелобить, вырубить усики, согнуть и окончательно отделать коуш вручную.

Условия работы. Усики коушей под трос до 22,5 мм вырубаются под молотом, остальные вырезаются автогеном. Материал - Ст. 3.

N п/п	Допускаемая нагрузка	Диаметр троса, мм	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
1	0,3	6,1	0,5	4-2	0,16
2	0,5	8,4	0,5	4-2	0,17
3	0,8	9,3	0,5	4-2	0,19
4	1,2	11,0	0,5	4-2	0,22
5	1,6	13,0	0,5	4-2	0,26
6	2,0	15,5	0,5	4-2	0,32
7	2,5	17,5	1,0	4-2	0,36
8	3,2	19,5	1,0	4-2	0,42
9	4,0	22,5	2,0	4-2	0,51
10	5,0	26,0	3,0	4-2	0,66
11	6,3	28,5	3,0	4-2	0,79
12	8,0	31,0	3,0	4-2	0,90
13	10,0	35,0	3,0	4-2	1,12
14	12,5	39,0	3,0	4-2	1,36
15	16,0	43,5	3,0	4-3-2	1,71
16	20,0	48,5	3,0	4-3-2	2,26
17	25,0	52,0	3,0	4-3-2	2,92
18	32,0	56,5	3,0	4-3-2	3,94
19	40,0	60,5	3,0	5-3-2	4,82

§ 133. Палец

Состав работы. Нагреть материал, отрубить заготовку, подогреть, скруглить торцы в нижнике, выправить заготовку, засечь головку в нижнике, выправить хвостовик, обрубить излишек материала.

Условия работы. Работа простая, производится под молотом, нагрев - в пламенной печи.

Разряд работы 3-2

Изделие	Масса падающих частей молота, т	Норма времени в часах на 10 шт.
Палец	0,15	1,61

§ 134. Рым для 10-тонного якоря

Состав работы. Нагреть заготовку, загнуть по заданному радиусу в середине, нагреть и загнуть концы.

Условия работы. Работа производится вручную - на гибочной плите, нагрев - в пламенной печи. Заготовки нарезаны на дисковой пиле.

Материал - сталь углеродистая.

Разряд работы 5-3-2

Наименование детали	Норма времени в часах на 1 шт.
Рым 10-тонного якоря	2,72

§ 135. Рым люковой крышки

Состав работы. Нагреть материал и отрубить заготовку. Пережать головку, протянуть стержень, прокатать в штампе. Разбить головку, обрубить фигурным топором по контуру, отделать.

Условия работы. Работа сложная, производится под молотом с отделкой вручную.

Материал - сталь углеродистая.

Масса падающих частей молота, т	1	2	3
Диаметр стержня рыма d, мм	50	63	75
Разряд работы	4-2	5-2
Норма времени в часах на 1 шт.	0,69	0,94	1,22
	а	б	в

§ 136. Скоба такелажная со штырем

(ГОСТ 2476-72)

Состав работы. Нагреть и отрубить заготовку, загрузить в печь, нагреть, подкатать в штампах яблоки, разбить по диаметру стержня, протянуть и прокатать стержень в штампах, согнуть скобу.

Условия работы. Рубка заготовки для скоб с диаметром 20 мм производится вхолодную, с диаметром 22 и выше - вгорячую.

Материал - Ст. 3, сечением не более диаметра яблока.

N п/п	Диаметр d, мм	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
1	6	0,075	4-2	0,12
2	8	0,075	4-2	0,13
3	10	0,150	4-2	0,14
4	12	0,150	4-2	0,15
5	14	0,500	4-2	0,16
6	16	0,500	4-2	0,17
7	20	0,500	4-2	0,21
8	22	1,000	4-2	0,23
9	24	1,000	4-2	0,24
10	28	1,000	4-2	0,28
11	32	2,000	4-2	0,31
12	36	2,000	4-2	0,36
13	40	2,000	4-2	0,40
14	45	3,000	4-2	0,49
15	48	3,000	4-2	0,61
16	50	3,000	4-2	0,70
17	60	3,000	5-2	1,17

Примечание. При изготовлении фигурных скоб применять к норме времени К = 1,2.

§ 137. Скоба соединительная со штырем

Состав работы. Нагреть материал, отрубить заготовку, протянуть на прямоугольник, пережать головки, протянуть середину на квадрат, круг прокатать в штампе, отштамповать головки и пробить отверстия, обрубить облой, загнуть скобу, изготовить штырь по отверстию скобы, ввести и подогнать штырь по скобе, расклепать головку.

Условия работы. Работа сложная, производится под молотом, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Масса падающих частей молота, т	5
Диаметр, мм	64
Разряд работы	5-3-2
Норма времени в часах на 1 шт.	6,74

§ 138. Талрепы (ГОСТ 9690-71)

1. Вилка талрепа

Состав работы. Нагреть и отрубить заготовку, посадить и протянуть под размер, обжать и протянуть в штампе стержень, отделать головку.

Условия работы. Работа сложная, производится под молотом. Отделка производятся вручную без выделки шага.

Материал - сталь углеродистая.

Разряд работы 4-2

N п/п	Допускаемая нагрузка талрепа, тс	Диаметр резьбы	Масса падающих частей молота, т	Норма времени в часах на 10 шт.
1	0,1	М6	0,10	1,32
2	0,2	М8	0,10	1,39
3	0,3	М10	0,10	1,47
4	0,5	М12	0,10	1,54
5	0,8	М14	0,10	1,69
6	1,2	М16	0,10	1,83
7	1,6	М18	0,10	2,05
8	2,0	М20	0,10	2,27
9	2,5	М22	0,10	2,49
10	3,2	М24	0,10	2,78
11	4.0	М27	0,10	3,15
12	5,0	М33	0,15	3,81
13	6,3	М36	0,25	4,25
14	8.0	М39	0,25	4,69
15	10,0	М42	0,25	5,13

2. Ушко талрепа

Состав работы. Нагреть и отрубить заготовку, закатать шарик в штампе, засечь, оттянуть и протянуть стержень, разбить головку на плоскость, пробить отверстие и отделать на наковальне.

Условия работы. Работа сложная, производится под молотом. Отделка ушек производится вручную на наковальне.

Материал - сталь углеродистая, сечением не более ширины головки.

Разряд работы 4-2

N п/п	Допускаемая нагрузка талрепа, тс	Диаметр резьбы	Масса падающих частей молота, т	Норма времени в часах на 10 шт.
1	0,1	М6	0,10	1,95
2	0,2	М8	0,10	2,02
3	0,3	М10	0,10	2,10
4	0,5	М12	0,10	2,17
5	0,8	М14	0,10	2,31
6	1,2	М16	0,10	2,53
7	1,6	М18	0,10	2,82
8	2,0	М20	0,10	3,11
9	2,5	М22	0,10	3,54
10	3,2	М24	0,10	3,83
11	4,0	М27	0,10	4,77
12	5,0	М33	0,15	5,35
13	6,3	М36	0,25	6,00
14	8,0	М39	0,25	6,51
15	10,0	М42	0,25	7,09

3. Гак талрепа

Состав работы. Нагреть и отрубить заготовку, закатать конец на конус и оттянуть стержень в штампах, согнуть гак.

Условия работы. Работа сложная, производится под молотом.

Материал - сталь углеродистая.

Разряд работы 4-2

N п/п	Допускаемая нагрузка талрепа, тс	Диаметр резьбы	Масса падающих частей молота, т	Норма времени в часах на 10 шт.
1	0,1	М6	0,10	0,94
2	0,2	М8	0,10	0,94
3	0,3	М10	0,10	1,01
4	0,5	М12	0,10	1,08
5	0,8	М14	0,10	1,18
6	1,2	М16	0,15	1,30
7	1,7	М18	0,15	1.47
8	2,0	М20	0,25	1,55

4. Муфта талрепа (рамка)

Состав работы. Нагреть материал, отрубить заготовки, загрузить в печь. Осадить заготовку, протянуть на планку, отжать в штампе головки, протянуть на планку, отжать в штампе головки, протянуть под размер середину. Выправить готовую деталь, уложить на место.

Условия работы. Работа средней сложности, выполняется под молотом с применением пружинного штампа и ограничителя. Нагрев - в пламенной печи.

Материал - сталь углеродистая.

Разряд работы 3-2

N п/п	Номинальный размер и длина муфты	Масса падающих частей молота, т	Норма времени в часах на 1 шт.
1	H 20 - H 22, L 260 мм	0,5	0,22
2	H 24 - H 27, L 310 мм	0,5	0,28
3	H 33 - H 36, L 370 мм	0,5	0,33
4	H 39 - H 42, L 410 мм	0,5	0,41

Раздел 4. ДЕТАЛИ ЗАДРАЕЧНЫХ УСТРОЙСТВ.

ИЗГОТОВЛЕНИЕ

§ 139. Барашек иллюминаторный

Состав работы. Нагреть и отрубить заготовку, обжать и протянуть концы, отделать головку, загнуть и сварить лапки, оправить.

Условия работы. Работа средней сложности, производится под молотом с отделкой вручную.

Материал - сталь углеродистая.

Разряд работы 3-2

Масса падающих частей молота, т	0,15	0,15	0,25	0,25	0,5	0,5
Диаметр болта d, мм	10	13	15	19	22	25
Норма времени в часах на 10 шт.	1,83	2,44	2,97	3,31	3,73	4,42
	а	б	в	г	д	е

§ 140. Барашек задрайки

Состав работы. Нагреть и отрубить заготовку, протянуть, выковать яблоко, протянуть и прокатать концы, подогнуть по шаблону.

Условия работы. Работа средней сложности, производится под молотом с отделкой вручную. Сечение заготовки круглое или квадратное. Материал - сталь углеродистая.

Разряд работы 3-2

Масса падающих частей молота, т	0,075	0,075	0,075	0,15	0,15	0,15
Диаметр болта d, мм	10	13	16	19	22	25
Норма времени в часах на 1 шт.	0,15	0,18	0,21	0,25	0,3	0,35
	а	б	в	г	д	е

§ 141. Задрайка клиновая на тягах крайняя

Состав работы. Нагреть, отрубить заготовку, отковать задрайку предварительно для штамповки. Отштамповать с нагревом, обрубить облой.

Условия работы. Работа средней сложности, производится под молотом в спецштампе, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Масса падающих частей молота, т	3
Размеры, мм	Головка 117 x 44 хвостовик L 90
Разряд работы	4-2
Норма времени в часах на 10 шт.	4,05

§ 142. Задрайка клиновая на тягах

Состав работы. Нагреть материал, отрубить заготовку, протянуть. Засечь и протянуть ручку, загнуть заготовку, протянуть головку на конус на клине. Протянуть и прокатать ручку в штампе, разбить. Загнуть ручку. Обрубить задрайку в размер, выправить и отделать вручную.

Условия работы. Работа средней сложности, производится под молотом. Нагрев - в пламенной печи.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,15
Размер L, мм	260
Разряд работы	4-2
Норма времени в часах на 10 шт.	4,93

§ 143. Задрайка

Состав работы. Нагреть и отрубить заготовку, пережать буртик, оттянуть головку и стержень, отделать по размеру.

Материал - сталь углеродистая.

Разряд работы 3-2

Масса падающих частей молота, т	0,15	0,15
Размеры d x L, мм	20 x 215	18 x 122
Норма времени в часах на 1 шт.	0,50	0,35
	а	б

§ 144. Задрайка для люков

Состав работы. Нагреть и отрубить заготовку, пережать и оттянуть стержень, протянуть головку на одну сторону, отделать по размерам.

Условия работы. Работа средней сложности, производится под молотом с применением гвоздильни, отделка вручную. Сечение заготовки круглое или квадратное.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,15
Разряд работы	3-2
Размер d, мм	20
Норма времени в часах на 1 шт.	0,20

§ 145. Кронштейн клиновой задрайки с двумя выступами

Состав работы. Нагреть материал, отрубить заготовку. Нагреть, отковать заготовку для штамповки кронштейнов. Нагреть и отштамповать, выбить поковку из штампа.

Условия работы. Работа средней сложности, производится под молотом в спецштампе, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Масса падающих частей молота, т	1
Размеры, мм	D 40 L 100
Разряд работы	3-2
Норма времени в часах на 10 шт.	2,58

§ 146. Крышка корпуса

Состав работы. Нагреть материал, отрубить заготовку. Отковать предварительно заготовку крышки. Нагреть и отштамповать, обрубить облой.

Условия работы. Работа средней сложности, производится под молотом с применением спецштампов, нагрев - в пламенной печи. Материал - сталь углеродистая.

Наименование детали	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 10 шт.
Крышка корпуса	0,5	3-2	2,4

§ 147. Обойма средней клиновой задрайки на тягах

Состав работы. Нагреть материал, отрубить заготовку, прокатать по диаметру, отштамповать обойму. Обрубить облой, снять заусенцы на наждачном точиле.

Условия работы. Работа средней сложности, производится под молотом в спецштампе, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,5
Размеры, мм	40 H 72
Разряд работы	3-2
Норма времени в часах на 10 шт.	2,00

§ 148. Обушок петли люков

Состав работы. Нагреть, отрубить заготовку, отковать обушок предварительно для штамповки, отштамповать с нагревом, обрубить облой.

Условия работы. Работа средней сложности, производится под молотом и в штампе, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,5
Размеры, мм	Головка 46 x 40 толщина - 30
Разряд работы	3-2
Норма времени в часах на 10 шт.	3,05

§ 149. Обушок петли

Состав работы. Нагреть материал, отрубить заготовку. Отковать обушок предварительно для штамповки. Отштамповать с нагревом, обрубить облой.

Условия работы. Работа средней сложности, производится под молотом и в штампе, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,5
Размер, мм	Основание 42 x 62
Разряд работы	3-2
Норма времени в часах на 10 шт.	3,36

§ 150. Петля дверная

Состав работы. Отрезать на пресс-ножницах заготовку, нагреть, протянуть на планку, засечь головку, оттянуть хвостовик, отштамповать головку. Обрубить петли в размер, выправить.

Условия работы. Работа средней сложности, производится под молотом.

Материал - сталь углеродистая.

Изделие	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 10 шт.
Петля	0,15	3-2	2,55

§ 151. Петля дверная

Состав работы. Нагреть и отрубить заготовку, протянуть, засечь головку, протянуть хвостовик, отделать головку. Отштамповать головку, выправить, обрубить петлю в размер.

Условия работы. Работа средней сложности, производится под молотом, нагрев в пламенной печи. Материал - Ст. 4.

Масса падающих частей молота, т	0,5
Размеры, мм	Общая высота 142 головки - 26
Разряд работы	3-2
Норма времени в часах на 10 шт.	3,05

§ 152. Полугнездо

Состав работы. Нагреть нарезанные заготовки, согнуть в нижнике.

Условия работы. Работа средней сложности, производится под молотом, нагрев - в пламенной печи.

Материал - Ст. 3. Заготовки нарезаны на полосы S 15 мм.

Изделие	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 10 шт.
Полугнездо (для ПРП-52)	0,15	3-2	1,00

§ 153. Петля

Состав работы. Нагреть материал, отрубить заготовку. Протянуть заготовку на планку, засечь головку, протянуть хвостовик, отштамповать головку. Нагреть, протянуть хвостовик на клин, обрубить излишек, выправить.

Условия работы. Работа средней сложности, производится под молотом, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Изделие	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 10 шт.
Петля	0,15	3-2	2,52

§ 154. Планка

Состав работы. Нагреть материал, отрубить заготовку. Протянуть заготовку на планку, обрубить с двух сторон фигурным топором, зачистить концы планки на наждаке, загнуть планку.

Условия работы. Работа простая, производится под молотом, нагрев - в пламенной печи. Гибка в спецнижнике.

Материал - сталь углеродистая.

Изделие	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 10 комплектов
Планка (комплект из 2 штук)	0,5	3-2	3,70

§ 155. Планка задрайки барашковой

Состав работы. Нагреть материал. Отрубить кусок для 10 планок, протянуть на прямоугольное сечение. Нарубить заготовки, отштамповать планки с нагревом, обрубить облой.

Условия работы. Работа средней сложности, производится под молотом, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Изделие	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 10 шт.
Планка задрайки барашковой	0,5	3-2	2,72

§ 156. Планка

Состав работы. Нагреть, отрубить заготовку, протянуть заготовку на планку, обрубить в размер и выправить.

Условия работы. Работа простая, производится под молотом, нагрев - в пламенной печи. Материал - сталь углеродистая.

Разряд работы 3-2

Масса падающих частей молота, т		0,15	0,25	0,25	0,25	0,25	0,25	0,25	0,25	0,25	0,5	0,5	0,5	0,5	1	1	2
N п/п	Толщина мм	Ширина планки B, мм
		30	35	40	45	50	55	60	70	80	90	100	120	140	160	180	200
		Норма времени в часах на 10 шт. при длине планки L до 200 мм
1	10	0,44	0,45	0,46	0,47	0,48	0,86	0,88	0,90	0,94	1,10	1,15	1,22	1,30	1,40	1,50	1,60
2	15	0,46	0,48	0,49	0,50	0,51	0,93	0,95	0,98	1,01	1,20	1,27	1,36	1,45	1,60	1,70	1,80
3	20	0,47	0,50	0,52	0,53	0,54	0,99	1,02	1,03	1,08	1,30	1,40	1,50	1,60	1,80	1,90	2,00
4	25	0,52	0,54	0,56	0,57	0,58	1,08	1,12	1,15	1,35	1,45	1,55	1,70	1,80	2,00	2,10	2,30
5	30	0,55	0,58	0,60	0,62	0,63	1,17	1,22	1,26	1,50	1,60	1,70	1,90	2,00	2,20	2,40	2,60
6	35	-	0,63	0,65	0,85	0,88	1,60	1,70	1,75	2,00	1,87	1,96	2,13	2,21	2,30	2,47	2,64
7	40	-	-	0,70	0,88	0,90	1,71	1,80	1,89	2,07	2,04	2,13	2,21	2,38	2,47	2,64	2,89
8	45	-	-	-	0,90	0,95	1,80	1,98	2,07	2,16	2,13	2,21	2,38	2,47	2,64	2,80	2,96
9	50	-	-	-	-	1,05	1,98	2,07	2,26	2,34	2,16	2,24	2,32	2,48	2,64	2,80	2,96
10	60	-	-	-	-	-	2,07	2,25	2,34	2,43	2,40	2,56	2,72	2,88	3,04	3,20	3,36
11	70	-	-	-	-	-	-	2,34	2,52	2,70	2,56	2,72	2,88	3,04	3,20	3,36	3,52
12	80	-	-	-	-	-	-	-	2,70	2,88	2,72	2,88	3,04	3,20	3,36	3,52	3,68
13	90	-	-	-	-	-	-	-	-	3,06	2,88	3,04	3,20	3,36	3,52	3,68	3,84
14	100	-	-	-	-	-	-	-	-	-	3,04	3,20	3,36	3,52	3,68	3,84	4,24
		а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п	р

Примечания: 1. При изготовлении планок до 10 шт. применять к норме времени К = 1,2.

2. При увеличении длины планки свыше 200 мм на каждые последующие 100 мм до 800 мм применять к норме времени К = 1,18.

§ 157. Ручка клиновой задрайки на тягах для двери

Состав работы. Отрезать заготовку на пресс-ножницах, нагреть заготовку. Обжать бурт, протянуть стержень и прокатать его в штампе, разбить один конец стержня, обрубить излишек материала. Загнуть с нагревом и выправить.

Условия работы. Работа средней сложности, производится под молотом, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,15
Размеры, мм	22, H 260
Разряд работы	3-2
Норма времени в часах на 10 шт.	2,51

§ 158. Ручка наружная

Состав работы. Нагреть, отрубить заготовку, протянуть на планку, засечь головку, протянуть стержень предварительно и прокатать в штампе, осадить по диаметру. Отделать головку вручную, загнуть ручку в нижнике, обрубить в размер, подогнать по шаблону.

Условия работы. Работа средней сложности, производится под молотом и вручную, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,15
Размеры, мм	L 230 головки - 34
Разряд работы	4-2
Норма времени в часах на 10 шт.	4,89

§ 159. Ручка задрайки

Состав работы. Отрезать на пресс-ножницах заготовку, нагреть, протянуть на планку, засечь и отделать головку. Протянуть ручку, прокатать в штампе, обрубить в размер, загнуть по шаблону.

Условия работы. Работа средней сложности, производится под молотом, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Разряд работы 3-2

Масса падающих частей молота, т	0,15
Размер головки D, мм	35	50
Норма времени в часах на 1 шт.	0,20	0,26
	а	б

§ 160. Ручка-защелка наружная

Состав работы. Нагреть материал, отрубить заготовку. Протянуть на планку, обжать головку. Протянуть ручку, прокатать в штампе, разбить, загнуть ручку с нагревом в спецприспособлении, выправить.

Условия работы. Работа средней сложности, производится под молотом, нагрев - в пламенной печи.

Материал - сталь качественная.

Масса падающих частей молота, т	0,15
Разряд работы	4-2
Норма времени в часах на 10 шт.	3,62

Раздел 5. ДЕТАЛИ ШЛЮПОК. ИЗГОТОВЛЕНИЕ

§ 161. Брештук

Состав работы. Нагреть, отрубить заготовку, протянуть на планку и конус, обрубить в размер, согнуть в нижнике по шаблону, отделать.

Условия работы. Работа производится под молотом с отделкой вручную, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Разряд работы	Масса падающих частей молота, т	Тип шлюпки
		2	4	6
		Норма времени в часах на 1 шт.
3-2	0,15	0,35	0,43	0,43
		а	б	в

§ 162. Гак галсовый на мачту

Состав работы. Отрезать на пресс-ножницах заготовку и нагреть. Оттянуть один конец на клине, другой - согнуть в кольцо, загнуть гак и отделать.

Условия работы. Работа средней сложности, производится под молотом с отделкой вручную, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Изделие	Разряд работы	Масса падающих частей молота, т	Норма времени в часах на 1 шт.
Гак галсовый на мачту	3-2	0,15	0,20

§ 163. Гак галсовый носовой с обушком

Состав работы. Нарезать заготовки, нагреть, обкатать один конец в штампе, загнуть один конец, заострить второй конец в штампе, загнуть его. Отделать гак, загнуть конец рым-болта, завести гак, выправить.

Материал - Ст. 3, сечение заготовки круглое.

Изделие	Разряд работы	Масса падающих частей молота, т	Тип шлюпки
			2	4	6
			Норма времени в часах на 1 шт.
Гак галсовый с обушком	3-2	0,15	0,33	0,33	0,33
			а	б	в

§ 164. Звено треугольное для вант

Состав работы. Отрезать на пресс-ножницах заготовку. Загнуть звено на специальной оправке, сварить кузнечной сваркой и выправить.

Условия работы. Работа производится вручную на наковальне, нагрев - в горне.

Материал - Ст. 3 прутковая.

Размер, мм	10
Разряд работы	3-2
Норма времени в часах на 1 шт.	0,13

§ 165. Звенья концевые подъемной кормовой цепи

Состав работы. Нарезанные заготовки нагреть, подготовить концы к кузнечной сварке, загнуть, ввести готовые промежуточные звенья, сварить, отделать места сварки.

Условия работы. Работа производится вручную, нагрев - в горне.

Материал - сталь углеродистая.

Разряд работы	Тип шлюпки
	2	4	6
	Норма времени в часах на 1 комплект
3-2	0,34	0,45	0,53
	а	б	в

§ 166. Звенья промежуточные подъемной кормовой цепи

Состав работы. Нарезать заготовки, нагреть, подготовить к кузнечной сварке, загнуть, сварить, отделать места сварки.

Условия работы. Работа производится вручную, нагрев - в горне.

Материал - сталь углеродистая.

Разряд работы	Тип шлюпки
	2	4	6
	Норма времени в часах на 1 комплект
3-2	0,37	0,66	0,73
	а	б	в

§ 167. Звенья концевые подъемной носовой цепи

Условия работы. Работа производится вручную, нагрев - в горне.

Материал - сталь углеродистая.

Разряд работы	Тип шлюпки
	2	4	6
	Норма времени в часах на 1 комплект
3-2	0,34	0,46	0,58
	а	б	в

§ 168. Звенья промежуточные подъемной носовой цепи

Состав работы. Нарезать заготовки, нагреть, подготовить концы к кузнечной сварке, загнуть, сварить, отделать места сварки.

Условия работы. Работа производится вручную, нагрев - в горне.

Материал - сталь углеродистая.

Разряд работы	Тип шлюпки
	2	4	6
	Норма времени в часах на 1 комплект
3-2	0,63	1,02	1,06
	а	б	в

§ 169. Звено вантпутенса откидного

Состав работы. Отрезать заготовку, нагреть, загнуть, подготовить концы к кузнечной сварке, сварить, придать с помощью оправки прямоугольную форму.

Условия работы. Работа производится вручную, нагрев - в горне.

Материал - Ст. 3.

Разряд работы	Тип шлюпки
	4	6
	Норма времени в часах на 1 комплект
3-2	0,13	0,13
	а	б

§ 170. Крюк фонарной стойки

Состав работы. Отрезать заготовку, нагреть, протянуть по размеру, загнуть один конец в кольцо, другой конец отделать на конус, загнуть по середине, заострить второй конец, отделать.

Условия работы. Работа производится вручную, нагрев - в печи.

Материал - сталь углеродистая.

Разряд работы	Тип шлюпки
	4	6
	Норма времени в часах на 1 шт.
3-2	0,22	0,22
	а	б

§ 171. Крюк отпорный шлюпочный

Состав работы. Нагреть, отрубить заготовку. Разбить конец заготовки на планку. Засечь и отогнуть рога, отштамповать головку крюка. Протянуть предварительно рога и отштамповать крюк в штампе. Отрубить рога в размер, отделать лапки с помощью нижника, отогнуть, зачистить облой на наждачном точиле.

Условия работы. Работа сложная, производится под молотом с отделкой вручную, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Изделие	Масса падающих частей молота, т	Разряд работы	Двухрогий	Трехрогий
			Норма времени в часах на 1 шт.
Крюк отпорный шлюпочный	0,25	4-2	0,54	0,77
			а	б

§ 172. Наметка для мачты с четырьмя планками

Состав работы. Нагреть, отрубить заготовку, протянуть на планку, обрезать в размер. Загнуть вручную на оправке и отделать.

Условия работы. Работа средней сложности, под молотом с отделкой вручную, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Масса падающих частей молота, т	Разряд работы	Тип шлюпки
		4	6
		Норма времени в часах на 1 шт.
0,15	3-2	0,52	0,52
		а	б

§ 173. Навесы рулевые верхний или нижний

Состав работы. Нагреть, отрубить заготовку. Протянуть на требуемое сечение в спецнижнике, вырубить вручную и отделать.

Условия работы. Работа средней сложности, производится под молотом, нагрев - в пламенной печи.

Материал - Ст. 3.

Изделие	Масса падающих частей молота, т	Разряд работы	Тип шлюпки
			2	4	6
			Норма времени в часах на 1 шт.
Навес рулевой верхний или нижний	0,5	3-2	0,27	0,27	0,27
			а	б	в

§ 174. Обух подъемного устройства

Состав работы. Нагреть и отрубить заготовку. Высадить и отделать обушок, раздать площадку, основание обуха отделать.

Условия работы. Работа средней сложности, производится под молотом и вручную, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Разряд работы	Масса падающих частей молота, т	Тип шлюпки
		2	4	6
		Норма времени в часах на 1 шт.
3-2	0,5	0,50	0,69	0,87
		а	б	в

§ 175. Пластина треугольная

Состав работы. Отрезать и нагреть заготовку, осадить, обрубить по контуру, отделать.

Условия работы. Работа простая, производится на молоте с отделкой вручную, нагрев - в пламенной печи.

Материал - сталь углеродистая.

Масса падающих частей молота, т	Разряд работы	Тип шлюпки
		2	4	6
		УН272-СГ303	УН272-СГ256	УН272-СГ101
		Норма времени в часах на 1 шт.
0,15	3-2	0,10	0,13	0,17
		а	б	в

§ 176. Рым фаленя с обухом

Состав работы. Отрезать заготовку, нагреть, разбить концы, загнуть обух на оправке, обрубить в размер, загнуть рым-кольцо, сварить кузнечной сваркой, завести и отделать совместно рым с обухом.

Условия работы. Работа производится под молотом с отделкой вручную, нагрев - в горне.

Материал - сталь углеродистая.

Масса падающих частей молота, т	Разряд работы	Тип шлюпки
		2	4	6
		Норма времени в часах на 1 комплект
0,15	3-2	0,33	0,40	0,67
		а	б	в

§ 177. Румпель изогнутый цельнокованый

Состав работы. Нагреть и отрубить заготовку, загнуть один конец, выгнуть середину румпеля по шаблону, протянуть второй конец на квадрат, снять фаску под электросварку, изготовить шаровой наконечник.

Условия работы. Работа сложная, производится под молотом, нагрев - в пламенной печи.

Материал - Ст. 3.

Масса падающих частей молота, т	Разряд работы	Тип шлюпки
		4	6
		Норма времени в часах на 1 комплект
0,15	3-2	0,54	0,68
		а	б

§ 178. Румпель прямой

Состав работы. Нарезать заготовки, нагреть, загнуть один конец, протянуть второй конец на квадрат, обрубить в размер, выправить, снять фаску под электросварку. Изготовить шаровой наконечник.

Условия работы. Работа сложная, производится под молотом с отделкой вручную, нагрев - в пламенной печи.

Материал - Ст. 3, круглого сечения.

Масса падающих частей молота, т	Разряд работы	Тип шлюпки
		2	4	6
		Норма времени в часах на 1 комплект
0,15	3-2	0,40	0,47	0,53
		а	б	в

§ 179. Ракс-бугель

Состав работы. Отрубить заготовку, нагреть в горне, загнуть кольцо и развести в размер. Изготовить гак с ушком с оттяжкой конца гака на конус.

Условия работы. Работа производится на наковальне вручную, нагрев - в горне.

Материал - сталь углеродистая.

Изделие	Разряд работы	Норма времени в часах на 1 шт.
Ракс-бугель	3-2	0,30

§ 180. Стержень рулевой

Состав работы. Отрезать заготовку, нагреть и обрубить в размер, головки выправить и отделать.

Условия работы. Работа средней сложности, производится под молотом, нагрев - в печи.

Материал - Ст. 3.

Разряд работы	Масса падающих частей молота, т	Тип шлюпки
		2	4	6
		Норма времени в часах на 1 шт.
3-2	0,15	0,17	0,23	0,23
		а	б	в

§ 181. Уключина

Состав работы. Нарубить заготовки, нагреть, разрубить рожки, протянуть предварительно и согнуть по шаблону. Отштамповать, обрезать облой.

Условия работы. Работа сложная, производится под молотом, нагрев - в печи.

Материал - сталь углеродистая.

Разряд работы	Масса падающих частей молота, т	Тип шлюпки
		2	4	6
		Норма времени в часах на 1 шт.
4-2	0,5	0,34	0,49	0,49
		а	б	в

Примечания: 1. При изготовлении 2 шт. включительно к норме времени применять К = 2,0.

2. При изготовлении вручную, без применения штампов применять к норме времени К = 1,45.

§ 182. Утка бортовая

Состав работы. Нагреть и отрубить заготовку, протянуть на прямоугольник, разрубить усы утки, отогнуть и протянуть в размер, пережать и оттянуть основание. Подогнать по штампу, отштамповать, обрезать облой, вырубить из пластины площадку.

Условия работы. Работа сложная, производится под молотом, нагрев в пламенной печи.

Материал - сталь углеродистая.

Масса падающих частей молота, т	0,15
Размер, мм	L 160
Разряд работы	4-2
Норма времени в часах на 1 шт.	0,91

§ 183. Утка

Состав работы. Отрезать заготовку, нагреть, протянуть заготовку на планку, засечь углы, протянуть середину. Нагреть, загнуть заготовку в нижнике, засечь усы, оттянуть, прокатать в штампе. Обрубить усы в размер, выгнуть по шаблону и отделать.

Условия работы. Работа сложная, производится под молотом.

Материал - сталь углеродистая.

Утка цельнокованая

Разряд работы 4-2

Масса падающих частей молота, т	0,15	0,5	2	3	3
Размеры утки	100	150	200	300	400
	48	65	85	130	178
	20	25	40	50	65
Норма времени в часах на 1 шт.	0,93	1,23	1,45	1,85	2,16
	а	б	в	г	д

§ 184. Угольник банковый

Состав работы. Нагреть и отрубить заготовку, протянуть на планку, засечь угол, оттянуть на конус концы, загнуть, выправить, обрубить концы угольников в размер, отделать вручную и подогнать по шаблону. Изготовить планки на угольник.

Условия работы. Работа средней сложности, производится под молотом с отделкой вручную.

Материал - сталь углеродистая.

Масса падающих частей молота, т	Разряд работы	Тип шлюпки
		2	4	6
		Норма времени в часах на 1 шт.
0,15	3-2	0,62	0,80	0,83
		а	б	в

§ 185. Угольник транцевый

Состав работы. Нагреть, отрубить заготовку, протянуть по размеру, подогнать угол, загнуть угольник в нижнике. Протянуть концы на конус, обрубить в размер, отделать и подогнать по шаблону.

Условия работы. Работа средней сложности, производится под молотом с отделкой вручную.

Материал - сталь углеродистая.

Масса падающих частей молота, т	Разряд работы	Тип шлюпки
		2	4	6
		Норма времени в часах на 1 шт.
0,15	3-2	0,29	0,37	0,37
		а	б	в

Раздел 6. ИНСТРУМЕНТ РАЗЛИЧНЫЙ. ИЗГОТОВЛЕНИЕ

§ 186. Багор

Состав работы. Нагреть материал, отрубить заготовку, посадить конец, разрубить и отогнуть крюк. Раздать второй конец, согнуть, отделать вручную.

Условия работы. Работа средней сложности, производится под молотом с отделкой вручную.

Масса падающих частей молота, т	0,15
Вид багра	Пожарный до 3 метров	Сплавной
Разряд работы	3-2
Норма времени в часах на 1 шт.	0,88	1,2
	а	б

§ 187. Бородок кузнечный с отверстием

Состав работы. Нагреть и отрубить заготовку, пробить отверстие, оттянуть конус на соответствующий размер, оттянуть уклон затылочной (ударной) части и оправить уклон.

Условия работы. Работа простая, производится под молотом и вручную.

Материал - сталь инструментальная.

Разряд работы 3-2

Масса падающих частей молота, т	0,15	0,15	0,15	0,15	0,25	0,25	0,5	0,5	0,5	1
Диаметр конуса d, мм	13	16	19	22	25	28	32	38	45	50
Норма времени в часах на 1 шт.	0,14	0,16	0,18	0,20	0,21	0,23	0,25	0,29	0,31	0,37
	а	б	в	г	д.	е	ж	з	и	к

Примечание. Норма времени рассчитана на партию 3 и более штук. При изготовлении 1 - 2 шт. применять к норме времени К = 2,0.

§ 188. Бородок или зубило для пневматического молотка

Состав работы. Нагреть и отрубить заготовку, вытянуть конец на конус, заделать лезвие, подкатать второй конец.

Условия работы. Работа простая, производится под молотом и вручную с набором инструмента. Материал - сталь инструментальная.

Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
0,15	3-2	0,08

§ 189. Бородок или зубило котельное на проволочной обвязке

Состав работы. Нагреть и отрубить заготовку, вытянуть заготовку на конус, заделать лезвие. Подкатать на конус ударную часть, пережать выемку для обвязки, закрутить концы и заварить их.

Условия работы. Работа простая, производится под молотом с отделкой вручную.

Материал - сталь инструментальная.

Разряд работы 3-2

Масса падающих частей молота, т	0,25
Диаметр затылка d, мм	16	19	22	25	32	40	50
Норма времени в часах на 1 шт.	0,06	0,07	0,08	0,11	0,13	0,14	0,20
	а	б	в	г	д	е	ж

§ 190. Верхник кузнечный с отверстием

Состав работы. Нагреть и отрубить заготовку, нагреть, высадить утолщенную рабочую часть. Отделать радиус рабочей части, пробить отверстия для ручки, заправить конус ударной части, оправить гладилкой.

Условия работы. Работа простая, производится под молотом и вручную с набором инструмента.

Материал - сталь инструментальная.

Масса падающих частей молота, т	0,5				1				2
Диаметр овальной части D, мм	19	25	30	40	50	60	75	100	125	150
Разряд работы	3-2							4-2
Норма времени в часах на 1 шт.	0,20	0,24	0,29	0,43	0,58	0,60	0,67	0,74	0,81	0,96
	а	б	в	г	д	е	ж	з	и	к

§ 191. Веретено для вальцовки (трубораскатки)

Состав работы. Нагреть и отрубить заготовку, вытянуть конусную часть, подкатать стержень и выправить.

Условия работы. Работа средней сложности производится под молотом с набором инструмента.

Материал - сталь инструментальная, сечение заготовки круглое.

Разряд работы 3-2

Масса падающих частей молота, т	0,5	0,5	0,5
Норма времени в часах на 1 шт.	0,22	0,26	0,33
	а	б	в

§ 192. Винт для струбцин

Состав работы. Нагреть, отрубить заготовку, засечь головку, вытянуть и подкатать стержень. Отделать головку, заправить второй конец и выправить стержень. Условия работы. Работа средней сложности, производится под молотом и вручную.

Материал - сталь инструментальная.

Разряд работы 4-2

Масса падающих частей молота, т	0,25
Диаметр винта d, мм	13	16	19	25	32	38
Норма времени в часах на 1 шт.	0,08	0,10	0,12	0,13	0,15	0,16
	а	б	в	г	д	е

Примечание. Норма времени рассчитана на изготовление партии трех и более штук. При изготовлении 1 - 2 шт. применять к норме времени К = 2,0.

§ 193. Винт кулачка патрона

Состав работы. Нагреть и отрубить заготовку, нагреть заготовку, высадить головку, заделать и оправить квадрат, вытянуть хвостовую часть под резьбу, выправить винт.

Условия работы. Работа средней сложности, производится под молотой и вручную.

Материал - сталь инструментальная.

Разряд работы 4-2

Масса падающих частей молота, т	0,25		0,25		0,5		0,5		0,5
Диаметр патрона d, мм	250		400		500		600		700
Диаметр винта, мм	25	38	25	38	25	38	25	38	25	38
Норма времени в часах на 1 шт.	0,09	0,11	0,12	0,15	0,15	0,19	0,19	0,25	0,23	0,30
	а	б	в	г	д	е	ж	з	и	к

§ 194. Вороток одноконечный

Состав работы. Нагреть и нарубить заготовки, вытянуть их на прямоугольное сечение, обжать и протянуть ручку, выправить вороток вручную.

Условия работы. Работа простая, производится под молотом с отделкой вручную.

Материал - сталь инструментальная.

Разряд работы 3-2

Масса падающих частей молота, т	0,15	0,15	0,25	0,25	0,5
Сторона квадрата, мм	16	19	25	32	38
Норма времени в часах на 1 шт.	0,13	0,14	0,15	0,18	0,23
	а	б	в	г	д

§ 195. Вороток двухконечный для метчиков

Состав работы. Нагреть и отрубить заготовку, прокатать середину заготовки в штампе, протянуть на планку и обжать концы, раздать до заданной высоты середину воротка, протянуть концы, выправить.

Условия работы. Работа средней сложности, производится под молотом с набором инструмента.

Материал - сталь инструментальная.

Разряд работы 4-2

Масса падающих частей молота, т	0,15	0,25	0,25	0,5	0,5	1	1
Диаметр ручки воротка d, мм	16	19	22	25	28	32	38
Норма времени в часах на 1 шт.	0,33	0,37	0,44	0,51	0,59	0,62	0,66
	а	б	в	г	д	е	ж

§ 196. Винт для тисков с буртом

Состав работы. Нагреть материал и отрубить заготовку, обжать бурт, протянуть и прокатать стержень винта в штампе, оправить бурт и выправить стержень.

Условия работы. Работа средней сложности производится под молотом с применением подкладного штампа.

Материал - сталь инструментальная.

Разряд работы 4-2

Масса падающих частей молота, т	0,15	0,25	0,25	0,5	0,5	1	1
Диаметр винта d, мм	25	28	32	35	38	45	50
Норма времени в часах на 1 шт.	0,18	0,21	0,25	0,29	0,32	0,37	0,42
	а	б	в	г	д	е	ж

§ 197. Выколотка с буртом для дымогарных труб

Состав работы. Нагреть и отрубить заготовку, обжать бурт, вытянуть и подкатать стержень, подкатать утолщенную часть выколотки, вытянуть конус на ударной части выколотки.

Условия работы. Работа средней с ложности, производится под молотом и вручную с подбором инструмента.

Материал - сталь инструментальная.

Разряд работы 3-2

Масса падающих частей молота, т	0,5	1	2
Диаметр трубы d, мм	50	75	100
Норма времени в часах на 1 шт.	0,27	0,34	0,46
	а	б	в

§ 198. Гвоздильня на одно отделение

Состав работы. Нагреть и отрубить заготовку, вытянуть утолщенную часть гвоздильни, засечь хвостовую часть и вытянуть под размер.

Условия работы. Работа производится под молотом.

Материал - сталь инструментальная.

Разряд работы 3-2

Масса падающих частей молота, т	0,15	0,15	0,15	0,15	0,25	0,25	0,25	0,5
Диаметр отверстия в гвоздильне d, мм	13	16	19	22	25	32	38	50
Норма времени в часах на 1 шт.	0,15	0,17	0,18	0,20	0,24	0,28	0,30	0,34
	а	б	в	г	д	е	ж	з

Примечание. Норма времени рассчитана на партию трех и более штук. При изготовлении 1 - 2 шт. применять к норме времени К = 2,0.

§ 199. Гладилка плоская кузнечная

Состав работы. Нагреть и отрубить заготовку, засечь подошву. Протянуть основание, пробить отверстие и отделать вручную.

Условия работы. Работа производится под молотом с применением нижника. Нагрев - в пламенной печи.

Материал - сталь инструментальная.

Разряд работы 4-2

Масса падающих частей молота, т	0,5	0,5	1
Размер рабочей площадки а x б, мм	40 x 40	50 x 50	75 x 75
Норма времени в часах на 1 шт.	0,37	0,45	0,58
	а	б	в

Примечание. Норма времени рассчитана на изготовление партии трех и более штук. При изготовлении 1 - 2 шт. применять к норме времени К = 1,5.

§ 200. Гладилка полукруглая

Состав работы. Нагреть материал, отрубить заготовку, протянуть на квадрат, придать форму рабочей части гладилки, засечь, оттянуть второй конец на конус, отрубить в размер, пробить отверстие, выправить, зачистить на наждаке.

Условия работы. Работа производится под молотом.

Материал - сталь инструментальная.

Разряд работы 4-2

Масса падающих частей молота, т	0,5
Размеры, мм	90 x 90	L 190
Норма времени в часах на 1 шт.	1,44

§ 201. Гребок кочегарский с лопаткой

Состав работы. Отрубить пруток, нагреть заготовку, подкатать конец, загнуть кольцо для ручки. Разметить гребок из листовой стали, вырубить его, пробить отверстие, заклепать в нем пруток-ручку.

Условия работы. Работа производится вручную. Материал - сталь инструментальная.

Разряд работы 3-2

Изделие	Пруток-ручка	Гребок
Норма времени в часах на 1 шт.	0,18	0,29
	а	б

Примечания: 1. При изготовлении цельнокованых гребков применять к норме времени К = 1,5.

2. Норма времени рассчитана на партию трех и более штук. При изготовлении 1 - 2 шт. применять К = 2,0.

§ 202. Державка для резцов

Состав работы. Нарезать на пресс-ножницах заготовки, оттянуть тело державки, рабочую часть выгнуть в нижнике, проверить по шаблону, обрубить в размер.

Условия работы. Работа производится под молотом, нагрев - в пламенной печи.

Материал - профильный, сечение по размерам резцов, сталь - инструментальная.

Разряд работы 3-2

N п/п	Изделие	Масса падающих частей молота, т	Размеры державок, мм
			10 x 16 длина 100	12 x 12 12 x 20 длина 125	16 x 16 16 x 25 длина 150	20 x 20 20 x 30 длина 150	25 x 25 25 x 40 длина 175	30 x 30 30 x 45 длина 200
			Норма времени в часах на 10 шт.
	Державки:
1	для отрезных резцов	0,15	0,28	0,29	0,30	0,33	0,34	0,36
2	для подрезных прямых и проходных отогнутых резцов	0,15	0,30	0,30	0,30	0,34	0,34	0,37
3	расточных и резьбовых резцов	0,15	0,30	0,30	0,32	0,34	0,38	0,41
4	строгальных резцов	0,15	0,38	0,46	0,54	0,66	0,79	0,95
5	петушковых отрезных резцов	0,15	0,42	0,50	0,58	0,70	0,80	0,99
			а	б	в	г	д	е

§ 203. Зубило пневматическое

Состав работы. Нагреть заготовку, оттянуть рабочую часть на конус, обрубить в размер, выправить.

Условия работы. Работа производится под молотом, нагрев - в пламенной печи. Заготовки мерные с обработанным хвостовиком.

Материал - сталь инструментальная.

Изделие	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 10 шт.
Зубило пневматическое	0,15	3-2	0,36

Примечание. При изготовлении зубил с отогнутой рабочей частью применять к норме времени К = 1,08.

§ 204. Зубило для отбойных молотков

Состав работы. Нагреть и отрубить заготовку, протянуть в размер бурта. Обжать бурт в штампе, протянуть концы и прокатать в штампе. Рабочую часть оттянуть на клиновом нижнике.

Условия работы. Работа производится под молотом, нагрев - в пламенной печи. Работа производится с применением пружинных штампов и клинового нижника.

Материал - сталь инструментальная.

Разряд работы 3-2

Масса падающих частей молота, т	0,15	0,15	0,25	0,25
Длина L, мм	170	200	300	600
Норма времени в часах на 10 шт.	1,31	1,61	2,04	3,28
	а	б	в	г

§ 205. Зубило слесарное

Состав работы. Нагреть и отрубить заготовку, протянуть на овальное сечение, оттянуть рабочую часть, отрубить и отделать рабочую часть и головку.

Условия работы. Работа выполняется под молотом, отделка - вручную без заточки и закалки, нагрев - в пламенной печи.

Материал - сталь инструментальная, сечение круглое.

Разряд работы 3-2

Масса падающих частей молота, т	0,15	0,15	0,15	0,15	0,25	0,25
Длина зубила L, мм	125	150	175	200	250	300
Норма времени в часах на 1 шт.	0,12	0,12	0,12	0,13	0,14	0,15
	а	б	в	г	д	е

§ 206. Зубило кузнечное

Состав работы. Нагреть и отрубить заготовку, протянуть на квадрат в размер, оттянуть и отделать рабочую часть и головку зубила, пробить и оправить отверстие для черенка.

Условия работы. Работа производится под молотом и вручную.

Материал - сталь инструментальная.

Разряд работы 3-2

Масса падающих частей молота, т	0,15	0,15	0,25	0,5	0,5
Диаметр D, мм	30	35	40	45	50
Норма времени в часах на 1 шт.	0,23	0,27	0,31	0,34	0,38
	а	б	в	г	д

§ 207. Ключ глухой для гаек гребных винтов

Состав работы. Нагреть и отрубить заготовку, обжать головку, протянуть рукоятку на конус, закатать головку и отделать, пробить отверстие в головке, обрубить в размер.

Условия работы. Работа производится под молотом с применением клина, нагрев - в пламенной печи.

Разряд работы 5-3

Масса падающих частей молота, т	1		2	3		5
Диаметр D, мм	75	100	125	150	175	200	225	250
Норма времени в часах на 1 шт.	0,88	1,39	1,68	2,34	3,25	4,77	7,45	9,85
	а	б	в	г	д	е	ж	з

§ 208. Ключ гаечный торцовый

Состав работы. Нагреть и отрубить заготовку, обжать головку, протянуть и прокатать в штампе.

Условия работы. Работа производится под молотом с применением штампов и обжимок. Материал - сталь инструментальная.

Разряд работы 3-2

Масса падающих частей молота, т	0,15			0,25			0,5
Диаметр болта d, мм	5,5	7	10	12	14,5	18	22	26	32
Норма времени в часах на 1 шт.	0,14	0,16	0,20	0,24	0,28	0,32	0,36	0,40	0,44
	а	б	в	г	д	е	ж	з	и

§ 209. Ключ разводной слесарный (шведский)

Состав работы. Нагреть и отрубить заготовку, вытянуть, засечь головку и отделать губку. Оттянуть хвостовую часть ключа, отделать плоскости и ребра. Вытянуть и отделать по шаблону подвижную губку, нагреть, отрубить и подкатать заготовку для червячного винта.

Условия работы. Работа производится под молотом и вручную с набором инструмента.

Материал - сталь инструментальная. Сечение заготовки круглое или квадратное.

Разряд работы 4-2

Масса падающих частей молота, т	0,15	0,25	0,5
Вид ключа	Малого размера	Среднего размера	Большого размера
Норма времени в часах на 1 шт.	0,22	0,32	0,43
	а	б	в

§ 210. Ключ гаечный односторонний

Состав работы. Нагреть и отрубить заготовку, протянуть на планку, обжать головку, протянуть рукоятку на конус, закатать головку, отделать и обрубить в размер.

Условия работы. Работа производится под молотом с применением подкладного клина.

Материал - сталь инструментальная.

Масса падающих частей молота, т	0,15	0,15	0,15	0,25	0,25	0,5	1	2	3
Зев ключа S, мм	16	22	27	36	41	46	50	80	100
Разряд работы	3-2			4-2
Норма времени в часах на 1 шт.	0,16	0,20	0,24	0,31	0,40	0,50	0,64	0,88	1,12
	а	б	в	г	д	е	ж	з	и

Примечания: 1. При вырубке зева применять к норме времени К = 1,25.

2. При гибке ключа в 1 колено применять к норме времени К = 1,2.

3. Норма времени рассчитана на изготовление партии трех и более штук. При изготовлении 1 - 2 шт. к норме времени применять К = 2,0.

§ 211. Ключ со звездочкой

Состав работы. Нагреть и отрубить заготовку, протянуть на планку, засечь головку, протянуть ручку, отделать головку по размеру.

Условия работы. Работа производится под молотом с применением нижников.

Материал - сталь инструментальная.

Масса падающих частей молота, т	0,15	0,25	0,25	0,5	1	2
Диаметр зева ключа d, мм	19	25	36	42	51	75
Разряд работы	3-2		4-2
Норма времени в часах на шт.	0,36	0,48	0,60	0,72	0,80	0,96
	а	б	в	г	д	е

Примечание. При пробивке отверстий применять к норме времени К = 1,25.

§ 212. Ключ для крепления цилиндрических гаек

Состав работы. Нагреть и отрубить заготовку, протянуть на планку, засечь, угол согнуть под 90° с последующим загибом головки ключа на оправке по заданному радиусу, отделать.

Условия работы. Работа производится под молотом с отделкой вручную.

Материал - сталь инструментальная.

Масса падающих частей молота, т	0,15	0,15	0,25	0,5	0,5	1	2	2	3	3
Диаметр захвата, мм	50	60	70	80	90	100	110	120	130	140
Разряд работе	3-2	4-2
Норма времени в часах на 1 шт.	0,32	0,40	0,48	0,54	0,60	0,64	0,68	0,76	1,20	1,44
	а	б	в	г	д	е	ж	з	и	к

§ 213. Ключ гаечный двухсторонний

Состав работы. Нагреть и отрубить заготовку, вытянуть на прямоугольное сечение, засечь головки и вытянуть середину. Отделать головки в штампе, подкатать среднюю часть в штампе.

Условия работы. Работа производится под молотом в штампах.

Материал - сталь инструментальная.

Масса падающих частей молота, т	0,075	0,075	0,15	0,15	0,15	0,25	0,25	0,25	0,5	0,5	1	1	2	2
Зев ключа мм	5 x 6	6 x 8	9 x 11	11 x 14	14 x 17	17 x 22	22 x 24	24 x 27	27 x 32	36 x 41	46 x 50	55 x 60	65 x 70	75 x 80
Разряд работы	3-2									4-2
Норма времени в часах на 1 шт.	0,10	0,10	0,12	0,14	0,16	0,16	0,18	0,20	0,27	0,41	0,48	0,52	0,60	0,68
	а	б	в	г	д	е	ж	з	и	к	л	м	н	о

Примечания: 1. При вырубке зева ключа применять к норме времени К = 1,3.

2. Норма времени рассчитана на партию трех и более штук. При изготовлении 1 - 2 шт. применять к норме времени К = 2,0.

3. При изготовлении ключей без применения штампов применять к норме времени К = 1,45.

§ 214. Клещи котельные или кузнечные

Состав работы. Нагреть и отрубить заготовку, протянуть ручки, оттянуть и отделать губки, подогнать попарно в замок, пробить отверстие, подогнать штырь, расклепать и оправить по размеру.

Условия работы. Заготовка под молотом, отделка и сборка вручную.

Разряд работы 4-2

Масса падающих частей молота, т	0,15	0,15	0,25	0,25	0,5	0,5	1	1
Диаметр обхвата, мм	10	19	25	40	50	80	100	125
Норма времени в часах на одни клещи из двух половин	0,40	0,56	0,72	0,88	1,00	1,20	1,40	1,60
	а	б	в	г	д	е	ж	з

§ 215. Конопатка стальная

Состав работы. Нагреть и отрубить заготовку, обжать в штампе ударную часть, протянуть тело, оттянуть и отделать лезвие, выправить.

Условия работы. Работа производится под молотом. Материал - сталь инструментальная.

Разряд работы 3-2

Масса падающих частей молота, т	0,25
Диаметр цевья d, мм	13	16	19
Норма времени в часах на 1 шт.	0,20	0,25	0,30
	а	б	в

§ 216. Конус для реверсивной пневматической щетки (РПЩ)

Состав работы. Нарезать заготовки, нагреть, отштамповать конусы.

Условия работы. Штамповка производится на фрикционном прессе, нагрев - в пламенной печи.

Материал - Ст. 4.

25 мм.

Разряд работы	Норма времени в часах на 100 шт.
3-2	1,20

§ 217. Косяк без проволоки

Состав работы. Нагреть материал, отрубить заготовку, протянуть заготовку на квадрат и круг, заторцевать и обжать кругом. Оттянуть рабочую часть. Отрубить от рабочей части конец и отделать головку.

Условия работы. Работа производится под молотом, нагрев - в пламенной печи.

Материал - сталь инструментальная круглого сечения.

Масса падающих частей	0,15
Размеры, мм	D 40-45, L 160, L 180
Разряд работы	3-2
Норма времени в часах на 1 шт.	0,25

§ 218. Кувалда стальная

Тип 1

Тип 2

Состав работы. Нагреть и отрубить заготовку, вытянуть на квадрат, пробить отверстие для ручки, заделать грани и фаски, оправить.

Условия работы. Работа производится под молотом с отделкой вручную. Материал - сталь инструментальная.

Масса падающих частей молота, т	0,5	0,5	0,5	1	1	1	0,5	0,5	0,5	1	1	1
Тип кувалды	Тип 1						Тип 2
Вес кувалды, кг	3	4	6	8	9	10	3	4	6	8	9	10
Разряд работы	3-2					4-2	3-2					4-2
Норма времени в часах на 1 шт.	0,27	0,32	0,36	0,44	0,48	0,56	0,28	0,36	0,40	0,48	0,54	0,56
	а	б	в	г	д	е	ж	з	и	к	л	м

§ 219. Кулачок к простому патрону

Состав работы. Нагреть и отрубить заготовку, нагреть, вытянуть ее по большему сечению. Засечь и оттянуть выступы, оправить плоскости кулачка, обрубить в размер.

Условия работы. Работа производится под молотом.

Материал - сталь инструментальная, сечение заготовки круглое, квадратное или прямоугольное.

Масса падающих частей молота, т	0,25	0,5	1	2	2	3	3	3	5	5	5
Диаметр патрона d, мм	125	150	200	250	300	400	500	600	700	800	900
Разряд работы	3-2			4-2					4-3-2
Норма времени в часах на 1 шт.	0,23	0,28	0,32	0,40	0,46	0,62	0,77	0,92	1,08	1,23	1,62
	а	б	в	г	д	е	ж	з	и	к	л

§ 220. Крейцмейсель слесарный

Состав работы. Подогреть материал, нарезать на пресс-ножницах заготовки, отштамповать головки, протянуть рукоятки и разбить, нагреть и в специальном нижнике отштамповать.

Условия работы. Работа производится под молотом с применением пружинного штампа и специального нижника.

Материал - сталь инструментальная.

Масса падающих частей молота, т	0,15
Размер, мм	L 100 - 150	L 160 - 200
Разряд работы	3-2
Норма времени в часах на 1 шт.	0,12	0,15
	а	б

§ 221. Клупп для лерок

Состав работы. Нагреть и отрубить заготовку, засечь рамку, подкатать яблоко и осадить. Пробить и оправить отверстие в рамке, оттянуть ручки и подкатать, отделать рамку и выправить ручки.

Условия работы. Работа производится под молотом и вручную с подбором инструмента.

Материал - сталь инструментальная, сечение заготовки - круглое.

Разряд работы 3-2

Масса падающих частей молота, т	0,25	0,25	0,5	0,5	0,5
Диаметр болта, нарезаемого леркой, мм	10	13	19	25	32
Норма времени в часах на 1 шт.	0,69	0,71	0,72	0,73	0,73
	а	б	в	г	д

§ 222. Лом строительный двухсторонний

Состав работы. Отрезать заготовку на пресс-ножницах. Нагреть с одного конца, оттянуть рабочую часть лома с одной стороны и обрубить. Вновь нагреть и оттянуть рабочую часть лома с другой стороны, отрубить излишек материала и выправить.

Условия работы. Работа производится под молотом, нагрев - в пламенной печи.

Материал - сталь инструментальная.

Разряд работы 3-2

Масса падающих частей молота, т	0,15	0,15	0,25	0,25
Диаметр, мм	19	25	30	32
Длина, мм	до 1500
Норма времени в часах на 1 шт.	0,15	0,22	0,25	0,27
	а	б	в	г

Примечание. При изготовлении лома одностороннего применять к норме времени К = 0,65.

§ 223. Лом кочегарский

Состав работы. Нагреть и отрубить заготовку, прокатать шар, протянуть шток, оттянуть конец на клину и выправить.

Условия работы. Работа производится под молотом с правкой вручную.

Материал - сталь инструментальная.

Разряд работы 3-2

Масса падающих частей молота, т	0,25	0,25	0,25	0,5	0,5	0,5	1	1
Диаметр штока, мм	20	25	30	32	35	38	40	45
Норма времени в часах на 1 шт.	0,57	0,69	0,80	0,88	1,00	1,20	1,28	1,44
	а	б	в	г	д	е	ж	з

Примечание. При длине лома более двух метров за каждые последующие 500 мм применять к норме времени К = 1,1.

§ 224. Лом пожарный

Состав работы. Отрезать на пресс-ножницах заготовку, нагреть конец, оттянуть пикой, заправить и заострить. Второй конец нагреть и загнуть кольцо для ручки.

Условия работы. Работа производится под молотом с отделкой вручную.

Материал - мерный, сечение круглое.

Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
0,15	3-2	0,20

§ 225. Молотки слесарный, кровельный, печной и клепальный

Состав работы. Нагреть и отрубить заготовку, вытянуть ее по размеру, обжать выемки у головки, пробить отверстия в середине. Оправить плоскости на оправке, заделать концы молотка.

Условия работы. Работа производится под молотом и вручную.

Материал - сталь инструментальная.

Разряд работы 3-2

Масса падающих частей молота, т	0,25	0,25	0,25	0,25
Вид молотка	Слесарный	Кровельный	Печной	Клепальный
Норма времени в часах на 1 шт.	0,47	0,37	0,47	0,20
	а	б	в	г

Примечания: 1. При изготовлении молотков без пробивки отверстия применять к норме времени К = 0,8.

2. Норма времени рассчитана на изготовление партии трех и более штук. При изготовлении 1 - 2 шт. применять К = 2,0.

§ 226. Нижник или спадок для круглого материала

Состав работы. Нагреть и отрубить заготовку, засечь квадрат и вытянуть его под отверстие в наковальне. Заделать рабочую часть, осадить оправкой рабочую часть (гнездо) нижника.

Условия работы. Работа производится под молотом и вручную с подбором инструмента.

Материал - сталь инструментальная, сечение квадратное или круглое.

Масса падающих частей молота, т	0,15	0,25	0,5	0,5	1	2
Диаметр гнезда d, мм	19	25	50	75	100	150
Разряд работы	3-2				4-2
Норма времени в часах на 1 шт.	0,36	0,37	0,40	0,46	0,64	1,20
	а	б	в	г	д	е

§ 227. Ножи плоские для пресс-ножниц

Состав работы. Нагреть и отрубить заготовку, вытянуть нож по размеру, обрубить торцы и выправить плоскости.

Условия работы. Работа производится под молотом.

Материал - сталь инструментальная.

Разряд работы 4-2

Масса падающих частей молота, т	3
Размеры L x H x B, мм	150 x 150 x 20	200 x 200 x 20	300 x 150 x 25	300 x 150 x 40	350 x 150 x 25	400 x 110 x 40	520 x 140 x 40
Норма времени в часах на 1 шт.	0,19	0,30	0,38	0,50	0,63	0,67	0,76
	а	б	в	г	д	е	ж

§ 228. Ножницы кровельные

Состав работы. Нагреть заготовку, отрубить и оттянуть губки, засечь и оттянуть ручки, загнуть ручки по шаблону.

Условия работы. Работа производится под молотом и вручную с подбором инструмента.

Материал - сталь инструментальная, сечение заготовки круглое или квадратное.

Разряд работы 4-2

Масса падающих частей молота, т	0,25		0,5
Вид ножниц	Ручные		Станочные
Длина L, мм	250	300	200	300	400	500	600
Норма времени в часах на 1 шт.	1,04	1,18	1,44	1,7	2,18	2,74	3,51
	а	б	в	г	д	е	ж

§ 229. Нож для приводных ножниц

Состав работы. Нагреть и отрубить заготовку, вытянуть на прямоугольное сечение, разметить по шаблону, обрубить нож по контуру, выправить.

Условия работы. Работа выполняется под молотом.

Материал - сталь инструментальная, сечение круглое или квадратное.

Разряд работы 3-2

Масса падающих частей молота, т	0,5	0,5
Сечение ножа	Трехгранное	Ромбовидное
Норма времени в часах на 1 шт.	0,18	0,26
	а	б

§ 230. Ножи разные

Состав работы. Нагреть и отрубить заготовку, протянуть по размеру, обрубить торцы, выправить.

Условия работы. Работа производится под молотом. Материал - сталь инструментальная.

N п/п	Изделие	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
1	Нож-струг по дереву	0,5	3-2	0,49
2	Нож бегунов "Самсона"	3,0	4-3-2	8,18
3	Нож пресса "Пельц"	0,5	3-2	0,45
4	Нож клинообразный	1,0	3-2	0,78

§ 231. Отвертка

Состав работы. Нагреть и отрубить заготовку, вытянуть заготовку по размеру, затянуть на конус шейку и рабочую часть, выправить.

Условия работы. Работа производится под молотом с отделкой вручную.

Материал - сталь инструментальная.

Разряд работы 3-2

Масса падающих частей молота, т	0,15	0,25
Длина отвертки L, мм	200	300
Норма времени в часах на 1 шт.	0,21	0,24
	а	б

§ 232. Оправка квадратная

Состав работы. Нагреть и отрубить заготовку, вытянуть конусную часть, затянуть конус на ударной части, оправить плоскости оправки.

Условия работы. Работа производится под молотом и вручную.

Материал - сталь инструментальная.

Масса падающих частей молота, т	0,5	1	2
Сторона квадрата оправки a, мм	25	50	75
Разряд работы	3-2		4-2
Норма времени в часах на 1 шт.	0,16	0,27	0,40
	а	б	в

§ 233. Обжимка котельная

Состав работы. Нагреть и отрубить заготовку, прокатать в штампе головку, протянуть хвостовик, обрубить в размер, выправить.

Условия работы. Работа производится под молотом с подбором инструмента.

Материал - сталь инструментальная.

Разряд работы 4-2

Масса падающих частей молота, т	0,15	0,15	0,15	0,25	0,25	0,5	0,5
Диаметр головки обжимки d, мм	13	16	19	22	25	28	32

Норма времени в часах на 1 шт.

Обжимка без углубления в торце	0,10	0,12	0,13	0,14	0,17	0,19	0,22
	а	б	в	г	д	е	ж

§ 234. Паяльник с насадной ручкой

Состав работы. Нагреть заготовку, вытянуть конус рабочей части, пробить отверстие для ручки, отрубить проволоку для ручки и загнуть кольцо, расклепать ручку в паяльнике и оправить рабочую часть.

Условия работы. Работа производится под молотом и вручную с набором инструмента. Материал - медь красная, сечение круглое или квадратное, проволока на ручку - сталь углеродистая.

Разряд работы 3-2

Масса падающих частей молота, т	0,15	0,25	0,5	0,5
Масса, кг	0,5	0,8	1,0	1,5
Норма времени в часах на 1 шт.	0,13	0,15	0,18	0,20
	а	б	в	г

§ 235. Пешня под электросварку

Состав работы. Нагреть и отрубить заготовку, протянуть на конус с выделкой головки, обрубить и отделать рабочую часть пешни.

Условия работы. Работа выполняется под молотом с применением клина, патрубки не изготовляются.

Материал - сталь инструментальная.

Разряд работы	Масса падающих частей молота, т	Норма времени в часах на 1 шт.
3-2	0,5	0,64

Примечание. При изготовлении с патрубком применять к норме времени К = 1,5.

§ 236. Пешня (пика) для колки льда

Состав работы. Нагреть и отрубить заготовку, протянуть рабочую часть на конце. Второй конец разрубить, отделать патрубок овальной формы, обрубить излишек материала, выправить.

Условия работы. Работа производится под молотом и вручную с набором инструмента.

Материал - сталь инструментальная.

Разряд работы 4-2

Масса падающих частей молота, т	0,5
Изделие	Пика сборная под электросварку	Пика (пешня) цельная из круглого материала
Норма времени в часах на 1 шт.	0,84	1,44
	а	б

§ 237. Плашки для болторезного станка

Состав работы. Нагреть, отрубить, вытянуть на прямоугольное сечение, обжать головку, протянуть тело, обрубить торцы, выправить.

Условия работы. Работа производится под молотом с набором инструмента.

Материал - сталь инструментальная.

Разряд работы	Масса падающих частей молота, т	Норма времени в часах на 1 комплект
3-2	0,15	0,20

§ 238. Подбойка-верхник

Состав работы. Нагреть материал, отрубить заготовку, протянуть на прямоугольное сечение, протянуть рабочую часть на конце. Пережать головку, оттянуть на конус, пробить отверстие, подчистить на наждаке.

Условия работы. Работа производится под молотом, нагрев - в пламенной печи. Материал - сталь инструментальная.

Размер, мм	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
B 55 L 150	0,25	3-2	0,58

§ 239. Просечка

Состав работы. Нагреть материал, отрубить заготовку, в пружинном штампе отштамповать головку, оттянуть и прокатать рукоятку, выправить и подогнать в размер.

Условия работы. Работа производится под молотом с применением пружинных штампов, нагрев - в пламенной печи.

Материал - сталь инструментальная.

Разряд работы 4-2

Масса падающих частей молота, т	0,075	0,15	0,15	0,15	0,15	0,25	0,25	0,25	0,25	0,5	0,5	0,5	0,5
Диаметр просекаемого отверстия d, мм	8	10	13	17	19	22	26	32	36	40	44	48	52
Норма времени в часах на 1 шт.	0,06	0,09	0,10	0,12	0,13	0,14	0,17	0,19	0,22	0,24	0,26	0,29	0,31
	а	б	в	г	д	е	ж	з	и	к	л	м	н

§ 240. Плоскогубцы или круглогубцы

Состав работы. Нагреть и отрубить заготовку, вытянуть заготовку под больший размер шарнира. Вытянуть и отделать губки, затянуть хвостовую часть и выгнуть ее по шаблону.

Условия работы. Работа производится под молотом и вручную с набором инструмента.

Материал - сталь инструментальная.

Разряд работы 4-2

Изделие	Плоскогубцы		Круглогубцы	Кусачки
Изделие	простые	универсальные	Круглогубцы	Кусачки
Масса падающих частей молота, т	0,15	0,15	0,15	0,15
Норма времени в часах на 1 шт.	0,9	1,0	0,9	1,2
	а	б	в	г

§ 241. Размалковка котельная

Состав работы. Нагреть и отрубить заготовку, осадить, засечь обух и оттянуть, заделать угловую часть размалковки, пробить и оправить отверстия для ручки, вытянуть на конус ударную часть, отделать плоскости и оправить размалковку.

Условия работы. Работа производится под молотом и вручную с набором инструмента.

Материал - сталь инструментальная.

Разряд работы 4-2

Масса падающих частей молота, т	0,15	0,5	1
Размер конуса L, мм	75	100	150
Норма времени в часах на 1 шт.	0,40	0,48	0,64
	а	б	в

§ 242. Секач

Состав работа. Нагреть материал, отрубить заготовку. Протянуть заготовку на квадрат, пробить отверстие, выправить, протянуть один конец заготовки на клин, отрубить излишек материала у протянутого конца, отделать. Протянуть на клине другой конец, обрубить, отделать.

Условия работы. Работа производится под молотом, нагрев - в пламенной печи.

Материал - сталь инструментальная.

Изделие	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
Секач	0,15	3-2	0,50

§ 243. Свайка такелажная круглая

Состав работы. Отрезать на пресс-ножницах заготовку, нагреть, протянуть на конус, отделать и выгнуть по шаблону.

Условия работы. Работа производится под молотом с отделкой вручную, нагрев - в пламенной печи.

Материал - сталь инструментальная.

Разряд работы 3-2

Масса падающих частей молота, т	0,15	0,15	0,25
Диаметр свайки d, мм	16	25	32
Норма времени в часах на 1 шт.	0,12	0,18	0,24
	а	б	в

Примечание. При изготовлении свайки с желобами применять к норме времени К = 1,3.

§ 244. Шкрябка

Состав работы. Нарубить заготовки вхолодную, нагреть, протянуть на полосы и порубить. Нагреть в горне, оттянуть один конец, подогреть, оттянуть и отогнуть другой конец.

Заправка. Нагреть старую шкрябку, разогнуть, оттянуть один конец и отогнуть, подогреть и оттянуть другой конец.

Материал - сталь углеродистая, инструментальная У7, У8, круглая.

Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
0,15	3-2	0,15

§ 245. Стамеска столярная

Состав работы. Нагреть и отрубить заготовку, пережать буртик, вытянуть ручку, оттянуть и отделать лезвие, выправить плоскости.

Условия работы. Работа производится под молотом и вручную.

Материал - сталь инструментальная.

Разряд работы 3-2

Масса падающих частей молота, т	0,15	0,15	0,25	0,25
Ширина полотна B, мм	16	25	38	50
Норма времени в часах на 1 шт.	0,16	0,18	0,21	0,29
	а	б	в	г

§ 246. Струбцина простая с винтом

Состав работы. Нагреть и отрубить заготовку, засечь головки, вытянуть стержень на прямоугольное сечение, подкатать и отделать головки. Загнуть струбцину по шаблону, оправить плоскости и кромки, пережать головку винта, вытянуть стержень и подкатать, отделать головку.

Условия работы. Работа производится под молотом с отделкой вручную.

Масса падающих частей молота, т	0,15	0,25	0,5	1	2	3	3	5
Длина L, мм	75	100	125	200	250	300	350	400
Разряд работы	4-2					4-3-2
Норма времени в часах на 1 комплект	0,40	0,50	0,60	0,95	1,10	1,39	1,83	2,15
	а	б	в	г	д	е	ж	з

Примечание. При изготовлении струбцин без винта применять к норме времени К = 0,7.

§ 247. Тиски стуловые, слесарные в сборе

Состав работы. Нагреть и отрубить заготовки, засечь галтели и оттянуть губки, засечь яблоко и пробить отверстие в подвижной губке, оттянуть хвостовую часть, отделать и загнуть губки. Засечь головку, бурт на червяке и закатать яблоко. Вытянуть стержень червяка и отделать бурт, пережать бурт и закатать стержень гайки, вытянуть планку и загнуть скобу на сухаре. Вытянуть и загнуть пружину.

Условия работы. Работа производится под молотом и вручную с набором инструмента.

Материал - сталь инструментальная.

Разряд работы 4-2

Масса падающих частей молота, т	0,5	0,5	0,5	1	1	2	2	3	3
Общая масса тисков, кг	8	12	16	20	24	32	40	50	65
Норма времени в часах на 1 комплект	2,57	2,91	3,25	3,93	4,61	5,14	6,04	6,96	8,02
	а	б	в	г	д	е	ж	з	и

§ 248. Трехгранник для рубки стали

Состав работы. Нагреть и отрубить заготовку, вытянуть лезвие на трехгранное сечение, вытянуть рукоятку и загнуть кольцо на конце.

Условия работы. Работа производится под молотом и вручную.

Материал - сталь инструментальная.

Разряд работы 3-2

Масса падающих частей молота, т	0,5	0,5	0,5
Размер грани лезвия a, мм	40	50	60
Норма времени в часах на 1 шт.	0,58	0,69	0,84
	а	б	в

§ 249. Тиски слесарные ручные

Состав работы. Нагреть и отрубить заготовки, засечь, отделать губки, вытянуть, подкатать и отделать шарнир, кольцо, отковать барашек для винта.

Условия работы. Работа производится под молотом и вручную с набором инструмента. Точность обработки +/- 1 мм. Губки должны быть параллельны, а половинки тисков по контурам должны совпадать друг с другом.

Материал - сталь инструментальная.

Разряд работы 4-2

Масса падающих частей молота, т	0,15	0,25	0,5
Длина тисков L, мм	100	150	200
Норма времени в часах на 1 комплект	0,89	1,19	1,49
	а	б	в

§ 250. Топор

Состав работы. Нагреть и отрубить заготовку, вытянуть обух, прошить отверстия в нем, раздать на оправке обух, вытянуть лезвие топора в ширину и на конце. Обрубить лезвие по шаблону, сделать зарубину и загнуть на обухе.

Условия работы. Работа производится под молотом и вручную с набором инструмента. Материал - сталь инструментальная.

Разряд работы 4-2

Масса падающих частей молота, т	0,25	0,5	0,5
Вид топора	пожарный	колун	плотничный цельнокованый
Норма времени в часах на 1 шт.	0,65	1,00	1,18
	а	б	в

§ 251. Топор кузнечный для рубки металла под молотом

Состав работы. Нагреть и отрубить заготовку, вытянуть профиль рабочей части, пробить отверстие. Изготовить ручку, заклепать, нагреть и выправить рабочую часть топора на клине.

Условия работы. Работа производится под молотом и вручную.

Материал - сталь инструментальная.

Разряд работы 4-2

Масса падающих частей молота, т	0,5	0,5	1	2	3	3	3	3
Масса топора, кг	3	5	6	7	8	10	15	25
Норма времени в часах на 1 шт.	0,24	0,28	0,32	0,34	0,36	0,42	0,52	0,66
	а	б	в	г	д	е	ж	з

Примечание. Норма времени рассчитана на изготовление трех и более штук. При изготовлении 1 - 2 шт. применять к норме времени К = 2,0.

§ 252. Угольник слесарный

Состав работы. Нагреть, отрубить заготовку, протянуть на прямоугольник, засечь выступ, оттянуть концы, выгнуть в спецнижнике, отделать под угол 90°, обрубить концы, выправить.

Условия работы. Работа производится под молотом с отделкой вручную.

Материал - сталь углеродистая круглого или квадратного сечения

Разряд работы 3

Масса падающих частей молота, т	0,15	0,15	0,15	0,25	0,25	0,5	0,5	1	1
Размер угольника a x b, мм	75 x 150	100 x 150	120 x 200	150 x 250	200 x 300	250 x 500	300 x 400	350 x 500	400 x 600
Норма времени в часах на 1 шт.	0,18	0,20	0,22	0,26	0,29	0,34	0,37	0,44	0,55
	а	б	в	г	д	е	ж	з	и

§ 253. Шабер (резка)

Состав работы. Нагреть и отрубить заготовку, вытянуть концы на прямоугольное, трехгранное или сегментное сечение. Вытянуть концы на конус и выправить шабер.

Условия работы. Работа производится под молотом и вручную с набором инструмента.

Материал - сталь инструментальная.

Разряд работы 3-2

N п/п	Диаметр шабера d, мм	Масса падающих частей молота, т	Норма времени в часах на 1 шт.
N п/п	Диаметр шабера d, мм	Масса падающих частей молота, т	Плоский двухконечный	Трехгранный одноконечный	Серпообразный
1	13	0,15	0,06	0,11	0,07
2	16	0,15	0,08	0,14	0,10
3	19	0,15	0,09	0,16	0,12
4	25	0,15	0,13	0,23	0,16
			а	б	в

§ 254. Циркуль, кронциркуль или нутромер слесарный

Состав работы. Нагреть и отрубить заготовку, вытянуть заготовку по плоскости и оттянуть на конус, загнуть концы и выправить.

Условия работы. Работа производится под молотом вручную.

Разряд работы 3-2

Масса падающих частей молота, т	0,075	0,075	0,15	0,15	0,15	0,25	0,25	0,25
Длина ножек L, мм	125	150	200	250	300	500	700	1000
Норма времени в часах на 1 шт.	0,21	0,25	0,28	0,33	0,38	0,45	0,53	0,65
	а	б	в	г	д	е	ж	з

§ 255. Штамп пружинный

Состав работы. Нагреть материал, отрубить заготовку, протянуть на прямоугольник, пережать штампы, оттянуть хвостовик, пробить отверстие в хвостовике. Приклепать пружину, согнуть, продавить штамп, опробовать в работе.

Условия работы. Работа производится под молотом с отделкой вручную, нагрев - в пламенной печи.

Материал - сталь инструментальная.

Размеры штамповки	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
a 120 b 50 c 120	0,5	4-2	2,30

Раздел 7. РАЗНЫЕ РАБОТЫ

§ 256. Раскатка и правка бухтовой проволоки на станке

Состав работы. Доставить на рабочее место бухту. Разрубить зубилом на два - три куска. Заложить один кусок бухты в барабан. Отрегулировать шестерни по диаметру выправляемой проволоки. Завести один конец проволоки в станок. Производить разметку с разрубом зубилом на куски 5 - 6 м. Нарубленные куски перенести на рабочее место.

Условия работы. Работа производится на проволочном станке с последующей разрубкой зубилом на куски.

Разряд работы 3-2

Диаметр проволоки, мм	9 - 12	14 - 16
Норма времени в часах на 1 м	0,02	0,03
	а	б

§ 257. Смена штампа на прессах

Состав работы. Снять со стеллажа комплект штампа, установить на плиту пресса, отцентровать, закрепить верхнюю и нижнюю половины штампа. Произвести накладку пресса, нагреть и опробовать штамп. После выполнения работы штампы снять, обтереть, смазать и уложить на стеллажи.

Условия работы. Работа производится в цехе на гидравлическом, фрикционном и кривошипном прессах. Доставка и уборка штампов на гидравлическом прессе производится с помощью тельфера, на остальных прессах - вручную.

Разряд работы 3-2

N п/п	Тип пресса и мощность, т	Норма времени в часах на 1 шт.
1	Гидравлический 200	1,20
2	Фрикционный 160	0,94
3	Кривошипный 100	0,94

§ 258. Поковка штампа

Состав работы. Нагреть материал, отрубить заготовку, осадить до заданной высоты, заторцевать, выправить по плоскости.

Условия работы. Работа производится под молотом, нагрев - в пламенной печи.

Материал - сталь инструментальная.

N п/п	Размеры штампов, мм	Масса падающих частей молота, т	Разряд работы	Норма времени в часах на 1 шт.
1	430 x 430 x 80	3,0	4-3-2	6,00
2	450 x 450 x 60	3,0	4-3-5	4,87
3	430 x 430 x 150	3,0	4-3-2	7,23
4	290 x 290 x 190	3,0	4-3-2	3,55
5	270 x 270 x 180	3,0	4-2	3,52
6	180 x 180 x 130	3,0	4-2	2,48
7	200 x 200 x 60	3,0	4-2	1,77

§ 259. Испытание якорной цепи

Состав работы: 1. Снять с заказа якорную цепь, стравить на подошву дока, отдать якорную скобу и глаголь-гак, растащить и разъединить (при необходимости) по смычкам, погрузить краном на автомашину, доставить к цеху, сгрузить вручную или лебедкой.

2. Втащить цепь вручную (до

25 мм) или лебедкой в цех, промыть водой из шланга и обмести метлами от грязи, испытать на прочность с нагрузкой по ГОСТ 228-65 (для цепей кузнечногорновой сварки, электросварных и кованых); по ГОСТ 6348-71 (для литых цепей и штампованных цепей); проверить с поворачиванием и промером звеньев, простукиванием контрфорсов; разобрать звенья Кентера, прочистить, смазать и собрать, соединив смычки, вытащить их из цеха.

3. Очистить цепь от ржавчины пневмощетками.

4. Окрасить цепь по нормали ОСТ 5-2059-73 ОН9-573 кузбасслаком методом погружения с подтаскиванием вручную или лебедкой, вытащить на настил для просушки.

5. Погрузить цепь на автомашину (вручную или автопогрузчиком), доставить на заказ, краном подать на подошву дока, растащить, скомплектовать в канат, соединить с якорем и глаголь-гаком, поставить проволочные глубинные марки, уложить в цепной ящик.

Условия работы. Работа производится на судне, подошве дока и в цехе.

Разряд работы 4-3-2

Калибр цепи, мм		13	15	17	19	22	25	28	31	34	37	40	43	46	49	53	57	62	67	72	77
Масса 1 м цепи, кг		3,6	4,84	6,23	7,8	10,35	13,5	16,7	20,6	25,0	29,4	34,4	39,8	45,2	54,6	60,3	70,3	82,8	92,0	105	128
N п/п	Наименование операций	Норма времени в часах на 10 м цепи
1	Снять, доставить в цех	0,17	0,17	0,18	0,18	0,19	0,19	0,20	0,20	0,21	0,22	0,22	0,23	0,24	0,24	0,25	0,26	0,29	0,30	0,31	0,32
2	Втащить в цех, промыть, испытать, проверить, перебрать звенья Кентера и вытащить	1,22	1,22	1,24	1,26	1,31	1,36	1,40	1,44	1,48	1,60	1,75	1,87	2,04	2,15	2,34	2,48	2,69	2,96	3,20	3,40
3	Очистить пневмощетками от ржавчины	1,00	1,03	1,05	1,06	1,13	1,25	1,36	1,52	1,80	2,02	2,29	2,55	2,82	3,08	3,45	3,80	4,24	4,70	5,10	5,45
4	Окрасить	0,30	0,31	0,32	0,33	0,35	0,37	0,64	0,66	0,68	0,70	0,72	0,74	0,76	0,77	0,79	0,82	0,84	0,88	0,92	0,95
5	Доставить, промаркировать, присоединить и подать в цепной ящик	0,43	0,45	0,47	0,49	0,52	0,53	0,50	0,50	0,53	0,56	0,58	0,61	0,64	0,66	0,70	0,74	0,81	0,86	0,92	0,98
	Итого	3,12	3,18	3,26	3,34	3,50	3,70	4,10	4,32	4,70	5,10	5,56	6,00	6,50	6,90	7,53	8,10	8,87	9,70	10,45	11,10
		а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п	р	с	т	у	ф

§ 260. Протяжка стали

Состав работы. Нагреть и нарубить заготовки, протянуть и обкатать в штампах до требуемого диаметра и длины.

Условия работы. Работа производится под молотом, нагрев - в пламенной печи. Материал - сталь углеродистая обыкновенная и качественная.

Разряд работы 3-2

N п/п	Вид исходной заготовки	Конечная длина, м	Конечный диаметр протяжки, мм
			15	25	35	40	45	50	55	60	65	70	80	90
			Норма времени в часах на 10 шт.
	Пруток диаметром до:
1	20		1,10	-	-	-	-	-	-	-	-	-	-	-
2	40		1,00	1,06	1,16	-	-	-	-	-	-	-	-	-
3	60	0,4	-	1,16	1,36	1,47	1,66	1,94	-	-	-	-	-	-
4	80		-	-	1,41	1,52	1,78	2,04	2,36	2,72	2,99	3,15	-	-
5	100		-	-	-	1,58	1,88	2,19	2,46	2,82	3,19	3,45	3,98	4,57
6	Заготовка прямоугольного сечения		-	2,49	2,72	2,87	3,04	3,19	3,32	3,45	3,61	3,77	4,28	5,15
	Пруток диаметром до:
7	20		1,58	-	-	-	-	-	-	-	-	-	-	-
8	40		1,18	1,25	1,37	-	-	-	-	-	-	-	-	-
9	60	0,6	-	1,37	1,62	1,74	1,99	2,31	-	-	-	-	-	-
10	80		-	-	1,66	1,81	2,12	2,37	2,81	3,24	3,54	3,86	-	-
11	100		-	-	-	1,88	2,24	2,61	2,92	3,36	3,80	4,15	4,85	5,40
12	Заготовка прямоугольного сечения		-	2,99	3,24	3,42	3,61	3,80	3,92	4,15	4,28	4,50	5,10	6,10
	Пруток диаметром до:
13	20		1,54	-	-	-	-	-	-	-	-	-	-	-
14	40		1,39	1,46	1,61	-	-	-	-	-	-	-	-	-
15	60	0,8	-	1,61	1,89	2,04	2,34	2,71	-	-	-	-	-	-
16	80		-	-	1,97	2,12	2,49	2,87	3,32	3,79	4,15	4,52	-	-
	Пруток диаметром до:
17	100	0,8	-	-	-	2,19	2,62	3,07	3,44	3,94	4,45	4,81	5,68	6,35
18	Заготовка прямоугольного сечения	-	-	3,50	3,79	4,02	4,23	4,45	4,61	4,81	5,03	5,26	5,99	7,14
	Пруток диаметром до:
19	20		1,74	-	-	-	-	-	-	-	-	-	-	-
20	40		1,58	1,66	1,83	-	-	-	-	-	-	-	-	-
21	60	1,0	-	1,83	2,16	2,32	2,66	3,07	-	-	-	-	-	-
22	80		-	-	2,24	2,41	2,82	3,34	3,74	4,32	4,73	5,15	-	-
23	100		-	-	-	2,49	2,99	3,49	3,90	4,48	5,06	5,48	6,47	7,22
24	Заготовка прямоугольного сечения		-	3,98	4,32	4,56	4,81	5,06	5,23	5,48	5,73	5,98	6,81	8,13
	Пруток диаметром до:
25	20		2,07	-	-	-	-	-	-	-	-	-	-	-
26	40		1,88	1,98	2,17	-	-	-	-	-	-	-	-	-
27	60	1,3	-	2,17	2,57	2,77	3,15	3,65	-	-	-	-	-	-
28	80		-	-	2,67	2,86	3,36	3,86	4,44	5,15	5,64	6,12	-	-
29	100		-	-	-	2,96	3,55	4,15	4,65	5,33	6,02	6,52	7,72	8,55
30	Заготовка прямоугольного сечения		-	4,73	5,15	5,44	5,73	6,02	6,22	6,52	6,81	7,10	8,09	9,67
			а	б	в	г	д	е	ж	з	и	к	л	м

Примечание. При протяжке заготовок партией более или менее 10 штук к нормам времени применять следующие коэффициенты:

Количество заготовок	1	2	3	4	5	6	7	8	9	10	50 и выше
Коэффициент К	2,6	2,0	1,7	1,45	1,80	1,20	1,15	1,10	1,05	1,0	0,90

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/normy/11/tipov_63292.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

"Типовые нормы времени на судоремонтные работы. Сборник 17. Кузнечно-штамповочные работы"(утв. Минобороны СССР 24.12.1974)

Вернуться в "Каталог нормативных документов"

"Типовые нормы времени на судоремонтные работы. Сборник 17. Кузнечно-штамповочные работы"
(утв. Минобороны СССР 24.12.1974)
