ОписаниеИсточник публикации М., 2020 Примечание к документу Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 30 декабря 2009 г. N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" (Приказ Росстандарта от 02.04.2020 N 687). Текст документа приведен в соответствии с публикацией на сайте /template/go.php?url=https://faufcc.ru/ по состоянию на 04.03.2021. Документ введен в действие с 01.07.2021. Название документа "СП 426.1325800.2020. Свод правил. Конструкции ограждающие светопрозрачные зданий и сооружений. Правила проектирования" (утв. и введен в действие Приказом Минстроя России от 30.12.2020 N 896/пр) "СП 426.1325800.2020. Свод правил. Конструкции ограждающие светопрозрачные зданий и сооружений. Правила проектирования"
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ИС NORMPROD: примечание. Текст дан в соответствии с официальным текстом документа. |
При использовании в остеклении стеклопакетов по ГОСТ 24866 рекомендуется стекла с мягкими покрытиями по ГОСТ 31364, ГОСТ 33086, стекло с многофункциональным покрытием по нормативным документам производителя следует устанавливать покрытием внутрь стеклопакета.
При одинарном или раздельном остеклении рекомендуется использовать стекла с твердыми покрытиями по ГОСТ 30733 и ГОСТ 33017.
6.1.6 Правила монтажа (включая ориентацию покрытия) стекол с твердым солнцезащитным по ГОСТ 33017 или низкоэмиссионным твердым покрытием по ГОСТ 30733 в СПК устанавливают в конструкторской документации на них, исходя из архитектурно-планировочных решений и требований к покрытиям. В случае применения стекол с электроподогревом, низкоэмиссионное токопроводящее покрытие устанавливается со стороны, указанной в проектной документации.
6.1.7 Для изготовления электрообогреваемых СПК (для борьбы с запотеванием остекления, таяния снега или обогрева помещения) используется закаленное или термоупрочненное низкоэмиссионное стекло с твердым низкоэмиссионным покрытием по ГОСТ 30733.
При использовании в этих СПК многослойного стекла по ГОСТ 30826 или ГОСТ ISO 11485-3 все слои стекла в нем должны быть закаленными по ГОСТ 30698 или ГОСТ EN 14179-1, термоупрочненными по ГОСТ 33087 или химически упрочненными по нормативным документам. При использовании других нагревательных элементов на стекле оно так же должно быть закаленным или термоупрочненным. При этом должна быть предусмотрена надежная электрическая изоляция металлических креплений электрических проводов и от поверхности с низкоэмиссионным покрытием и защита от возможной влаги.
6.1.8 Для обеспечения безопасной эксплуатации изделие из стекла следует применять строго по назначению в соответствии с ГОСТ 33561.
6.1.9 Выбор изделия из стекла для конкретного применения следует проводить с учетом его оптических, механических, теплотехнических и эксплуатационных характеристик, рекомендаций производителя, требований нормативных документов и прогнозируемых условий эксплуатации.
6.1.10 Расстояние от изделий, изготовленных с использованием неупрочненных стекол, до отопительных и нагревательных приборов или других источников тепла должно соответствовать рекомендациям производителя этих изделий (стеклопакетов и стекла), а при их отсутствии должно быть не менее 0,3 м.
6.1.11 Следует исключить применение гравированного стекла, стекла с пескоструйной обработкой в условиях, при которых данные виды стекла подвергаются любым статическим и (или) динамическим эксплуатационным нагрузкам, кроме собственного веса.
6.1.12 В наружном остеклении исключается применение:
- гравированного стекла и стекла с пескоструйной обработкой;
- неупрочненного стекла, имеющего коэффициент поглощения солнечного излучения более 0,45 или коэффициент поглощения света более 0,25;
- изделий (кроме стеклопакетов), изготовленных с использованием неупрочненного стекла, имеющих коэффициент поглощения солнечного излучения более 0,45 или коэффициент поглощения света более 0,25;
- стеклопакетов - по ГОСТ 24866 с применением неупрочненного стекла (или изделий, изготовленных с использованием неупрочненного стекла), имеющих коэффициент поглощения солнечного излучения более 0,45 или коэффициент поглощения света более 0,25;
- зеркал - по ГОСТ 17716, матированного стекла - по ГОСТ 32360, стекла с лакокрасочным покрытием - по ГОСТ 32559;
- зеркал по ГОСТ 17716 зеркальной поверхностью наружу на первых этажах зданий, расположенных около проезжей части улиц и дорог.
В наружном остеклении не допускается закрывать:
- со стороны помещения изделие, изготовленное с использованием неупрочненного стекла, экранами (шторами, жалюзи, строительными конструкциями и т.п.) без обеспечения вентиляции воздуха в пространстве между изделием и экраном;
- с наружной стороны часть поверхности изделия, изготовленного с использованием неупрочненного стекла, чтобы не допустить неравномерного нагрева поверхности изделия солнечным излучением и создания разности температур, превышающей термостойкость стекла.
При необходимости использования стекла в перечисленных в данном пункте случаях все слои листового стекла в остеклении должны быть закаленными по ГОСТ 30693 или ГОСТ EN 14179-1, термоупрочненными по ГОСТ 33087 или химически упрочненными.
6.1.13 Для фиксации и предотвращения смещения изделий из стекла в конструкции изделие следует устанавливать с применением прокладок, уплотнительных материалов, вид, размеры, количество и расположение которых выбирают в зависимости от вида (типа) и размеров изделия и устанавливают в проектной (конструкторской) документации в соответствии с рекомендациями производителя и требованиями нормативных документов. Рекомендуемые конструкции крепления стеклопакетов и расположения прокладок приведены в [6].
6.1.14 При вертикальной установке изделия из стекла опорная прокладка должна закрывать нижнюю торцевую поверхность изделия по всей его толщине.
6.1.15 Величину зазоров между соседними изделиями из стекла, изделием из стекла и конструкцией из твердых материалов, глубину заделки изделия из стекла, необходимость и способы уплотнения стыков между соседними изделиями из стекла и изделием из стекла и конструкцией из твердых материалов указывают в проектной или конструкторской документации в зависимости от вида (типа), размеров и условий эксплуатации изделия из стекла.
6.1.16 В зависимости от архитектурно-планировочных и пространственных решений в СПК могут применяться как плоские изделия из стекла, так и моллированные по ГОСТ ISO 11485-2 и ГОСТ ISO 11485-3.
6.1.17 В зависимости от архитектурно-планировочных и пространственных решений и условий эксплуатации в СПК могут применяться как бесцветные изделия из стекла, так и цветные, содержащие в своей конструкции:
- окрашенные в массе стекла - по ГОСТ 32997;
- стекла с твердым покрытием - по ГОСТ 30733, ГОСТ 33017;
- стекла с мягким покрытием - по ГОСТ 31364, ГОСТ 33086;
- стемалит - по ГОСТ 33891;
- узорчатые стекла - по ГОСТ 5533;
- армированные стекла - по ГОСТ 7481;
- стеклоблоки - по ГОСТ 9272;
- профильное стекло - по ГОСТ EN 572-7;
- стеклокерамика - по ГОСТ EN 1748-2-1;
- стекло с многофункциональным покрытием по нормативным документам производителя.
6.1.18 Все изделия из стекла, применяемые в СПК, должны соответствовать требованиям задания на проектирование и действующих нормативных документов по стойкости к воздействиям окружающей среды в зависимости от условий эксплуатации проектируемого здания. При наличии дополнительных требований в задании на проектирование к изделиям из стекла могут выполняться испытания на типовых образцах изделий для проверки выполнения указанных требований:
- долговечности - по ГОСТ 30779, ГОСТ 32998.4;
- морозостойкости - по ГОСТ 32996;
- влагостойкости - по ГОСТ 33088;
- стойкости к ультрафиолетовому излучению - по ГОСТ 33089;
- стойкости к соляному туману - по ГОСТ 32999;
- стойкости к истиранию - по ГОСТ 33001;
- термостойкости - по ГОСТ 25535;
- температуростойкости - по ГОСТ 32357;
- стойкости к воздействию ураганов - по ГОСТ ISO 16932;
- к цветовым координатам - по ГОСТ 32278;
- к оптическим искажениям - по ГОСТ 33003.
6.1.19 При проектировании светопрозрачных заполнений следует соблюдать следующие правила:
- перенос нагрузок от остекления на опоры должен осуществляться по контактным поверхностям;
- не допускается перенос нагрузок в точке либо по ребру;
- остекление должно быть рассчитано на перепад температур, соответствующий условиям строительства объекта по СП 131.13330;
- остекление должно обладать стойкостью к температурным воздействиям в периоды транспортирования, монтажа и эксплуатации (в том числе при локальном нагреве или охлаждении отдельных участков устройствами отопления и (или) кондиционирования, работающих в режиме, утвержденном в задании на проектирование);
- исключать размещение со стороны помещения несветопрозрачных экранов непосредственно за светопрозрачным заполнением, препятствующих конвективному теплообмену;
- при наличии риска разрушения от термических воздействий целесообразно применять упрочненные стекла либо обеспечить более равномерное распределение температуры по поверхности от воздействия устройств отопления или кондиционирования и (или) солнечной радиации за счет применения солнцезащитных устройств и (или) вентилирования остекления;
- при проектировании, а также при выборе комплектующих материалов изделий из стекла необходимо предусмотреть риск разрушения под воздействием ультрафиолетового излучения, температурных и механических нагрузок в процессе хранения, монтажа и эксплуатации;
- при проектировании необходимо предусматривать меры, снижающие воздействие агрессивных сред на светопрозрачные конструкции.
6.1.20 Стекло, наклоненное между от минус 15° до плюс 15° по отношению к вертикали, рассматривается как вертикальное стекло, если его горизонтальная проекция не превышает 500 мм. В других случаях стекло считается наклоненным. Наклоненное стекло, расположенное со стороны помещения, должно быть многослойным.
6.1.21 При устройстве светопрозрачной конструкции со сплошным остеклением фасада (остекление от пола, витражи) необходимо с внутренней стороны предусматривать ограждения высотой не менее 1,2 м или устройство горизонтального ригеля, являющегося частью каркаса СПК, на высоте не менее 1,2 м от чистого пола.
Ограждения с внутренней стороны допускается не предусматривать в случае использования для заполнения светопрозрачной ограждающей конструкции защитного многослойного стекла по ГОСТ 30826, классов защиты - не ниже СМ4 и (или) Р2А и устройстве металлического ригеля под открывающимися створками на высоте 1,2 м.
Нагрузки на ограждение или ригель необходимо принимать по СП 20.13330 как для поручней, перил, лестниц и балконов.
Подбор сечения ригеля следует определить расчетом, исходя из сочетания нормативной горизонтальной нагрузки, веса заполнения светопрозрачных ограждающих конструкций, ветровой нагрузки и расчетных ударных нагрузок изнутри помещений.
6.1.22 Защитное остекление в зданиях и сооружениях следует проектировать с защитными функциями и характеристиками, установленными в пункте 4.3 ГОСТ 30826-2014 с учетом требований задания на проектирование, в том числе следует предусматривать защиту от ураганов в соответствии с ГОСТ ISO 16932, антибактериальные свойства по ГОСТ 32562.2.
6.1.23 В одном виде остекления могут выполняться несколько защитных функций в зависимости от требований задания на проектирование.
6.1.24 Для установки в проектном положении и предотвращения смещения остекления в СПК следует применять прокладки и уплотнительные материалы. Вид, размеры, количество и расположение прокладок и уплотнительных материалов выбирают в зависимости от вида остекления и указывают в проектной документации.
6.1.25 При установке остекления в каркас СПК опорные прокладки и поддерживающие силовые элементы должны обеспечить передачу нагрузки на каркас от каждого слоя остекления, за исключением структурного остекления. Для структурного остекления в проектной документации должны быть выполнены расчеты для выбора вида клея-герметика и глубины герметизации в соответствии с требованиями производителя клея-герметика.
6.1.26 Величину зазоров между светопрозрачными элементами остекления и элементами каркаса СПК, величину перекрытия края остекления элементами каркаса (прижимными планками, штапиками) принимают в соответствии с рекомендациями разработчиков каркаса СПК. Иные значения зазоров и перекрытий края остекления должны быть обоснованы и указаны в проектной документации.
6.1.27 В проектной документации должны быть указаны допуски на толщину зазоров/швов и взаимное смещение из плоскости фасада между соседними элементами остекления в СПК без прижимных планок и штапиков.
6.1.28 При проектировании остекления из стекол с покрытием необходимо руководствоваться рекомендациями в отношении их области применения от производителя стекла. В проектной документации должна быть указана ориентация сторон стекла со специальными покрытиями.
Для стекол с покрытиями необходима проверка технологических возможностей выполнения назначенных требований по безопасности (термообработка, применение многослойных композиций).
При проектировании криволинейных фасадов с моллированными стеклами или стеклопакетами по ГОСТ ISO 11485-1, ГОСТ ISO 11485-2, имеющими покрытия по ГОСТ 31364, ГОСТ 33086, стекол с многофункциональным покрытием рекомендуется согласовать технологические возможности изготовления запроектированных изделий из стекла с производителем стекла и производителем стеклопакетов.
6.1.29 При расчете и проектировании СПК с остеклением из механически изгибаемых (без нагрева) стекол/стеклопакетов необходимо:
- проводить оценку напряжений в стекле от суммарного воздействия деформации от предварительного изгиба, деформаций от воздействия ветровой нагрузки, колебаний температуры и атмосферного давления, эксплуатационных нагрузок и собственного веса;
- произвести расчет глубины герметизации стеклопакетов с учетом воздействия ветровой нагрузки, колебаний температуры и атмосферного давления, эксплуатационных нагрузок и собственного веса;
- учитывать постоянные усилия, возникающие в элементах крепления (прижимных планках, штапиках, метизах) от усилий, вызванных предварительными деформациями в стекле (стеклопакете).
Для подтверждения надежности и безопасности конструкции необходимо провести испытания полноразмерного образца на воздействие нагрузки, имитирующей ветровую, по существующей методике либо разработанной методике с учетом особенностей образца.
6.1.30 Для изготовления остекления СПК используют стекло по ГОСТ 111, ГОСТ 5533, ГОСТ 7481, ГОСТ 30733, ГОСТ 31364, ГОСТ 32360, ГОСТ 32559, ГОСТ 32997, ГОСТ 33017, ГОСТ 33086, ГОСТ 33575, ГОСТ EN 572-7, ГОСТ EN 1748-1-1, ГОСТ EN 1748-2-1, ГОСТ EN 14178-1, многофункциональное стекло толщиной не менее 4 мм в соответствии с их назначением и рекомендациями по применению. Допускается применять другие виды стекол, соответствующие требованиям настоящего свода правил.
6.1.31 При проектировании СПК для всех применяемых светопрозрачных элементов в проектной документации и (или) договоре на поставку должны быть указаны виды обработки кромки стекол и краев отверстий в нем с учетом требований ГОСТ 33891, ГОСТ EN 14179-1, ГОСТ ISO 11485-3, ГОСТ 33087, ГОСТ 30826, ГОСТ 24866.
6.1.32 Требования к обработке кромок стекла в стеклянных фасадных конструкциях и к отверстиям в стекле приведены в приложении Н.
6.2.1 Крепления стекла или стеклопакетов должны выдерживать вес стекла, ветровые, снеговые, температурные и эксплуатационные нагрузки на него с максимальным прогибом стекла не более 1/250 своей длины.
6.2.2 Система креплений стекла или стеклопакетов должна быть спроектирована таким образом, чтобы при монтаже остекления СПК была обеспечена возможность их установки в заданное положение без перекосов и дополнительных напряжений в стекле с учетом возможных колебаний размеров стекол и крепежных элементов в пределах поля допуска на них в соответствии со стандартами и чертежами.
6.2.3 Система креплений стекла или стеклопакетов должна быть спроектирована таким образом, чтобы в процессе эксплуатации компенсировать изменение размеров стекол и комплектующих материалов изделий из стекла, крепежных элементов и строительных конструкций при колебаниях температуры окружающей среды.
6.2.4 Металлические конструкции и фурнитура должны быть стойкими к воздействиям окружающей среды (вода; загрязнения; моющие средства, разрешенные к применению) и сохранять свои прочностные свойства в течение всего срока эксплуатации СПК.
6.2.5 Эластичные прокладки должны надежно изолировать стекло от металлических или других твердых частей конструкции в процессе монтажа и эксплуатации СПК и не перекрывать дренажные отверстия или водоотводные каналы.
6.2.6 Эластичные прокладки по ГОСТ 30778 должны иметь твердость от 40 до 60 IRHD по ГОСТ 20403 во всем диапазоне температур окружающей среды, предусмотренным заданием на проектирование. Для наружного применения этот диапазон определяется по СП 131.13330: от минимальной до максимальной температуры с обеспеченностью 98% для района строительства здания или сооружения с применением СПК.
6.2.7 Эластичные прокладки по ГОСТ 30778 должны быть химически инертными и выдерживать без потери своих свойств воздействие воды, загрязнений, моющих средств, ультрафиолетового излучения.
6.2.8 При проектировании СПК с точечным креплением стеклопакетов или стекол с использованием болтовых опор в рабочей документации должны быть указаны неподвижные и подвижные соединения, а также последовательность и технология крепления опор.
6.3.1 Расчеты прочности светопрозрачного заполнения (остекления) проводят с учетом его конструктивных особенностей, формы, размеров и способов крепления к каркасу СПК.
Нагрузки и их сочетания следует определять в соответствии с нормативными документами, заданием на проектирование и с учетом условий эксплуатации.
6.3.2 При проектировании остекления проводят расчеты прочности изделия из стекла с учетом его вида (типа), конструкции, формы, размеров и способов крепления, а также расчетных значений и сочетаний нагрузок, определяемых для конкретных условий эксплуатации в соответствии с нормативными документами и заданием на проектирование.
6.3.3 Расчеты прочности стекол с покрытиями по ГОСТ 30733, ГОСТ 31364, ГОСТ 32559, ГОСТ 32562.1, ГОСТ 33017, ГОСТ 33086, ГОСТ 33575, стекла с многофункциональным покрытием, стекол с полимерными пленками по ГОСТ 32563, зеркал по ГОСТ 17716 проводят в соответствии с правилами расчетов прочности базового стекла по ГОСТ 111, ГОСТ 32997, ГОСТ EN 572-1, ГОСТ EN 1748-1-1, ГОСТ EN 14178-1, из которого они изготовлены, с учетом изменения их оптических и тепловых характеристик по сравнению с базовыми стеклами.
6.3.4 Расчет прочности многослойного стекла по ГОСТ 30826 или ГОСТ ISO 11485-3 проводят с учетом характеристик входящих в его состав листовых стекол и промежуточных слоев.
6.3.5 При расчете прочности стеклопакета по ГОСТ 24866 каждое стекло, входящее в его состав, рассчитывают отдельно в зависимости от действующих на него нагрузок в соответствии с СП 20.13330 с учетом герметичности стеклопакета. Дополнительно необходимо учитывать постоянные нагрузки, возникающие вследствие перепадов температуры, атмосферного давления и изменения высоты места применения относительно места сборки стеклопакета.
6.3.6 Для расчетов прочности стекол при проектировании остекления надо использовать значения прочности на изгиб, приведенные в нормативных документах на эти стекла или предоставленные производителем стекла. Если в нормативных документах эти данные отсутствуют, то допускается использовать нормативные значения прочности некоторых, наиболее часто применяемых стекол на изгиб, рекомендуемые для расчетов прочности стекол при проектировании остекления, которые приведены в таблице 1.
Таблица 1
Прочность на изгиб для проектирования
Вид стекла | Прочность на изгиб для проектирования, МПа |
Флоат-стекло | 15 |
Узорчатое стекло | 11 |
Армированное узорчатое стекло | 8 |
Армированное полированное стекло | 11 |
Закаленное флоат-стекло | 120 |
Закаленное узорчатое стекло | 90 |
Термоупрочненное флоат-стекло | 70 |
Термоупрочненное узорчатое стекло | 55 |
Для многослойных стекол необходимо оценивать значения прочности на изгиб для каждого слоя базовых стекол, входящих в состав изделия.
6.3.7 Если заранее задано стекло, которое будет использовано при производстве СПК, то допускается при расчете прочности остекления использовать данные измерений в соответствии с ГОСТ 9900, ГОСТ 11067, ГОСТ 32280, ГОСТ 32281.1 - ГОСТ 32281.3, ГОСТ 32281.5, ГОСТ 32298.
6.3.8 Стекло и изделия из него не должны разрушаться под действием планируемых, в зависимости от назначения и расположения остекления, нагрузок.
6.3.9 Требования в соответствии с ГОСТ 32280 предъявляются ко всем изделиям, расположенным под углом менее 75° к горизонтали или имеющим горизонтальную проекцию больше 0,5 м, в зависимости от воздействующих на них нагрузок.
6.3.10 При изменении температуры и атмосферного давления в период эксплуатации стеклопакетов возможно появление прогибов стекла в стеклопакете, не приводящих к его разрушению, но вызывающих оптические искажения. Для уменьшения этих явлений рекомендуется использовать стеклопакеты, изготовленные из стекол большей толщины, чем требуется по прочностному расчету.
6.3.11 Расчет прочности стекол должен производиться по методикам или программам, утвержденным в установленном порядке.
6.3.12 Упрощенный расчет прочности стекол в стеклопакете допускается производить по методике, приведенной в [6].
6.4.1 При проектировании светопрозрачного заполнения (остекления) СПК для наружного применения в зданиях и сооружениях в качестве нагрузок учитываются вес стекла, климатическая и эксплуатационная нагрузка.
6.4.2 Вес стекла определяется как плотность стекла (см. ГОСТ 111 или ГОСТ EN 572-1 для натрий-кальций-силикатных стекол), умноженная на номинальные площадь и толщину стекла. Вес стекла считается постоянной нагрузкой. В случае применения в СПК многослойного стекла толщину стекла для определения его массы допускается принимать как сумму номинальных толщин листов стекла, входящих в данное многослойное стекло, без учета склеивающих полимерных слоев.
6.4.3 Снеговая нагрузка определяется по СП 20.13330 для района строительства СПК с учетом возможности образования на нем снегоотложений. При угле наклона стекла к горизонтали больше 75° снеговую нагрузку допускается не учитывать, если снегоотложения не опираются на стекло. Снегоотложения допускается не учитывать в случае экспериментального обоснования. Снеговая нагрузка учитывается независимо от наличия или отсутствия электроподогрева стекол в связи с возможным кратковременным отключением электроснабжения.
6.4.4 Ветровая нагрузка определяется по СП 20.13330 для места и высоты применения СПК как ограждающей конструкции или по результатам аэродинамических испытаний макета здания.
6.5.1 Безопасным при эксплуатации считается остекление, при эксплуатации которого обеспечено предотвращение травм осколками стекла, не допускается падения людей через светопрозрачную конструкцию, сквозного пробивания стекла при столкновении.
6.5.2 Основными этапами проектирования остекления являются:
- подготовка архитектурного решения;
- формирование общего перечня требований к остеклению;
- выбор конструкции остекления.
Примечание - Рекомендуемые этапы при проектировании СПК приведены в приложении А.
6.5.3 При проектировании здания должны быть определены места повышенной опасности, в которых необходимо применять безопасное остекление (светопрозрачное заполнение).
Для обеспечения безопасной эксплуатации остекления должен быть составлен перечень требований к остеклению с указанием конкретных параметров воздействий на них, которые потенциально опасны для жизни и здоровья людей.
Рекомендации по определению требований к безопасному остеклению объектов с массовым пребыванием людей приведены в приложении В. Перечень классификационных групп зданий, при проектировании которых рекомендуется использовать защитное остекление приведен в приложении Г.
6.5.4 В местах повышенной опасности необходимо использовать в составе СПК безопасное многослойное или закаленное стекло. В зависимости от конструкции СПК, условий эксплуатации и потенциальной опасности в конструкции для обеспечения безопасной эксплуатации могут быть применены:
- закаленные стекла - по ГОСТ 30698;
- закаленные щелочно-земельные силикатные стекла - по ГОСТ EN 14321-1;
- закаленные эмалированные стекла - по ГОСТ 33891;
- закаленные термовыдержанные стекла - по ГОСТ EN 14179-1;
- закаленные профильные стекла - по ГОСТ EN 15683-1;
- термоупрочненные стекла по ГОСТ 33087 в составе многослойных стекол;
- стеклокерамика - по ГОСТ EN 1748-2-1;
- стекла с полимерными пленками - по ГОСТ 32563;
- многослойные стекла - по ГОСТ 30826;
- моллированные закаленные и многослойные стекла - по ГОСТ ISO 11485-3;
- другие виды стекол с подтвержденным классом защиты по безопасности при эксплуатации по ГОСТ 33559.
6.5.5 Конструкция остекления должна сохранять свойства безопасности в течение всего периода эксплуатации и в том числе при проведении мероприятий по техническому обслуживанию и ремонту с учетом требований ГОСТ 33560.
6.5.6 Для повышения уровня безопасности СПК с использованием в качестве остекления или в элементах каркаса закаленных стекол рекомендуется проводить их дополнительную термическую выдержку по ГОСТ EN 14179-1 для отбраковки стекол, имеющих в своем теле включения, приводящие к разрушению остекления в процессе эксплуатации.
6.5.7 В зависимости от типа остекления, устанавливаемого в дверях (в том числе балконных), входных группах, следует применять:
- только безопасное стекло - при заполнении одним или двумя слоями стекла;
- крайние стекла только из безопасного стекла, тип среднего стекла не нормируется - при заполнении из трех слоев стекла.
6.5.8 Классификация безопасных стекол приведена в ГОСТ 30826 и ГОСТ 30698, методы испытаний для подтверждения класса безопасности приведены в ГОСТ 33002, ГОСТ 33559, ГОСТ EN 12600. Класс защиты безопасного стекла устанавливается в задании на проектирование.
6.5.9 Применение конкретного вида безопасного при эксплуатации стекла устанавливают при проектировании строительных конструкций с учетом действующих на СПК нагрузок, климатических условий района строительства. В жилых помещениях, где применяется безопасное остекление, класс защиты должен быть не менее СМ1.
6.5.10 Рекомендации по проектированию различных видов безопасного заполнения (остекления) приведены в приложениях Д - М: взрывостойкого (приложение Д), огнестойкого (приложение Е), пулестойкого (приложение Ж), шумозащитного (приложение И), ударостойкого (приложение К), взломостойкого (приложение Л), со специальными требованиями (приложение М).
7.1 В соответствии с требованиями [1] при проектировании СПК необходимо учесть требования раздела противопожарных требований в своде правил на вид зданий и сооружений, для которого проектируется СПК.
7.2 Требования к конструктивному исполнению участков наружных ограждающих конструкций, имеющих остекление, а также особенности определения класса пожарной опасности стен наружных ненесущих светопрозрачных изложены в СП 2.13130.
7.3 Противопожарные требования к конкретной СПК и мероприятия по их обеспечению должны быть изложены в разделе проектной документации "Мероприятия по обеспечению пожарной безопасности" с учетом приложения Е.
8.1 При отсутствии возможности определения расчетными методами напряжений, деформаций, прогибов, а также разрушающих нагрузок для разработанного конкретного конструктивного решения СПК следует проводить испытания моделей или фрагментов конструкции. Испытания проводят по методикам, утвержденным в установленном порядке.
8.2 При невозможности определения расчетными методами технических и эксплуатационных характеристик СПК и отсутствии результатов испытаний аналогичных конструкций проводят испытания спроектированных СПК или их фрагментов по методикам, утвержденным в установленном порядке.
8.3 Испытания воздухо- и водонепроницаемости СПК необходимо выполнять по ГОСТ 33792.
8.4 Испытания сопротивления конструкции СПК ветровой нагрузке необходимо выполнять по ГОСТ 33793.
8.5 Методы по определению приведенного сопротивления теплопередаче СПК, включая процедуры расчета теплотехнических характеристик, приведены в ГОСТ Р 54858.
8.6 Испытания для определения звукоизоляции СПК выполняют по ГОСТ Р ИСО 10140-1, ГОСТ Р ИСО 10140-2, ГОСТ Р ИСО 10140-3, ГОСТ Р ИСО 10140-4.
8.7 Методы испытаний СПК для оценки огнестойкости и пожарной опасности приведены в СП 2.13130 и других нормативных документах в области пожарной безопасности. Допускается пределы огнестойкости ограждающих светопрозрачных конструкций определять расчетно-аналитическим методом на основании их сравнительного анализа с аналогичными испытанными ранее с равным или большим установленным пределом огнестойкости.
СПК, выполненным из негорючих материалов (НГ) по ГОСТ 30244, следует присваивать класс пожарной опасности К0, при этом наличие резиновых уплотнителей в составе СПК и наличие тонкослойного лакокрасочного покрытия на поверхности алюминиевых и (или) стальных профилей каркасов СПК можно не учитывать.
А.1 Исходные данные
Основными исходными данными для проектирования СПК должны быть:
- определение категории проектируемого объекта;
- назначение и расположение здания;
- назначение помещения, для которого проектируется остекление;
- требуемые показатели остекления;
- условия окружающей среды;
- конструкция каркаса СПК;
- способы крепления остекления в каркасе;
- нагрузки, испытываемые остеклением;
- требования безопасности;
- характеристики материалов остекления;
- предельно допустимые значения параметров остекления.
А.2 Анализ месторасположения объекта (климат, роза ветров, сейсмичность, интенсивность солнечного излучения, атмосферное давление, акустические воздействия и т.д.).
А.3 Анализ назначения объекта с указанием возможности массового пребывания людей, вероятности противоправных действий и т.д.
А.4 Анализ проектируемой внешней формы СПК. Предварительная классификация, определение типов поверхностей, образующих конструкцию, выявление и формализация их линий пересечения. Определение геометрических размеров. Предварительный выбор типа светопрозрачного заполнения. Определение требований к внешнему виду остекления (цвет, зеркальность, состояние поверхности и т.д.) и элементам каркаса СПК (тип и цвет покрытия, конфигурация сечений и т.д.).
А.5 Анализ объемно-планировочного решения объекта, особенностей площадки строительства и требований к технологии монтажа СПК.
А.7 Анализ требований к естественной освещенности помещений, расположенных за СПК. Выбор типа стекол или выполнения конструктивных солнцезащитных мероприятий.
А.8 Анализ требований к теплотехническим характеристикам СПК и остекления, предварительный теплотехнический расчет светопрозрачной ограждающей конструкции.
А.9 Анализ требований к звукоизоляции и определение необходимости применения звукоизолирующих стекол.
А.10 Определение и анализ нагрузок и воздействий на СПК. Выявление расчетных случаев распределения нагрузок на конструкции; зон и характеристик возможных воздействий.
А.11 Определение необходимости применения многослойных или упрочненных стекол.
А.12 Определение необходимости применения изделий из стекла, обладающих защитными функциями (безопасных при эксплуатации, ударостойких, взрывостойких, огнестойких, пулестойких, антибактериальных и т.д.). Определение требуемого класса защиты.
В общем случае основными этапами проектирования остекления являются:
- подготовка архитектурного решения;
- формирование общего перечня требований к остеклению;
- выбор конструкции остекления.
А.14 Анализ пригодности существующего строительного основания при реконструкции здания или сооружения к восприятию нагрузок от СПК. Определение нагрузок, действующих на строительные конструкции. Подбор и расчет системы крепления СПК к строительным конструкциям.
А.15 Уточнение по результатам расчетов конструктивной схемы СПК. Определение конструктивных параметров элементов каркаса, узлов опирания и элементов остекления.
А.16 Разработка раздела 4 проектной документации "Конструктивные и объемно-планировочные решения", относящегося к СПК.
А.17 Выполнение окончательных светотехнических, теплотехнических, прочностных и прочих расчетов конструкции. При необходимости проведение испытаний конструкций или их фрагментов, повторное выполнение этапов А.2 - А.16.
ИС NORMPROD: примечание. Текст дан в соответствии с официальным текстом документа. |
А.18 В проектной документации на СПК для общественных и уникальных следует отражать:
- элементы СПК и их количество, которые необходимо иметь в запасе для срочной замены разрушенных или поврежденных элементов;
- период времени, в течение которого следует проводить замену поврежденных элементов (в течение суток, трех суток, в плановом порядке);
- оборудование, которое необходимо иметь для срочной замены разрушенных или поврежденных элементов;
- состав и порядок работ по замене разрушенных или поврежденных элементов.
А.19 В состав положений проектной документации по эксплуатации зданий и сооружений необходимо включать требования к обслуживанию СПК.
СВЕТОПРОЗРАЧНЫХ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ
(ПО ГОСТ 33079)

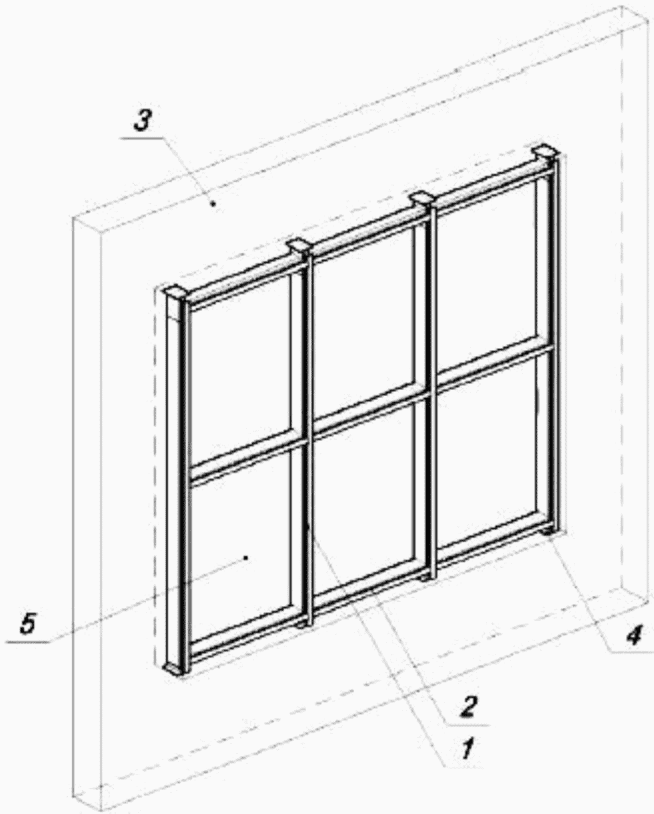

а

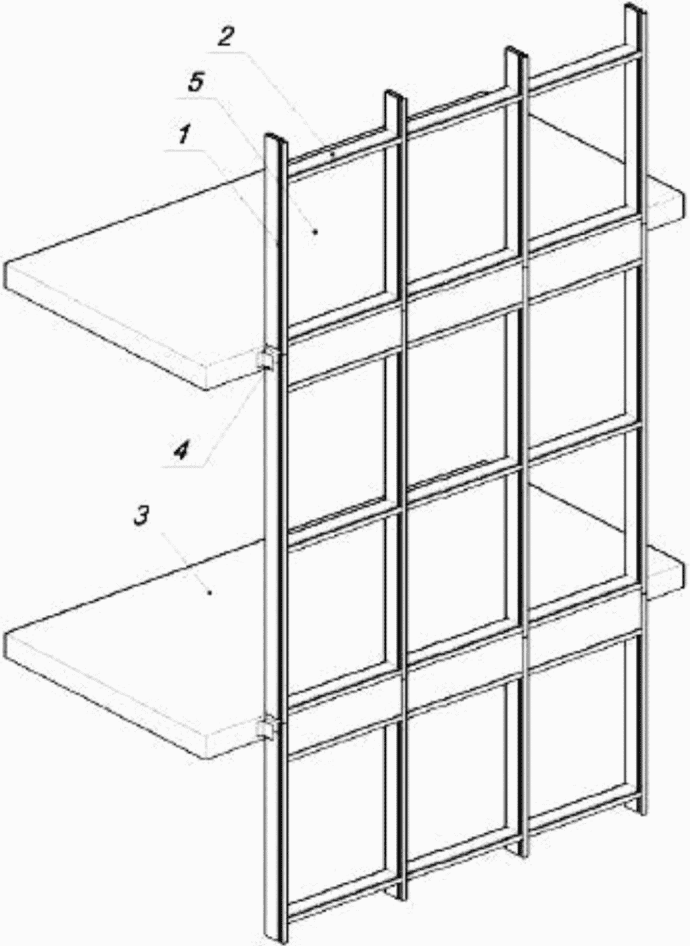

а - на относе от каркаса здания
б

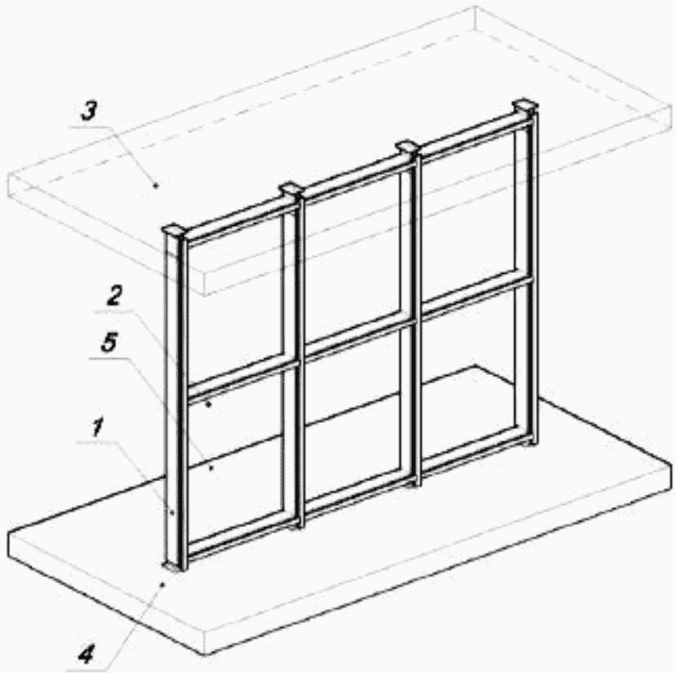

б - в проеме стены
в
в - между дисками перекрытия
1 - стойка; 2 - ригель; 3 - конструкции каркаса здания;
4 - кронштейн крепления; 5 - заполнение
Рисунок Б.1 - Стоечно-ригельная конструкция

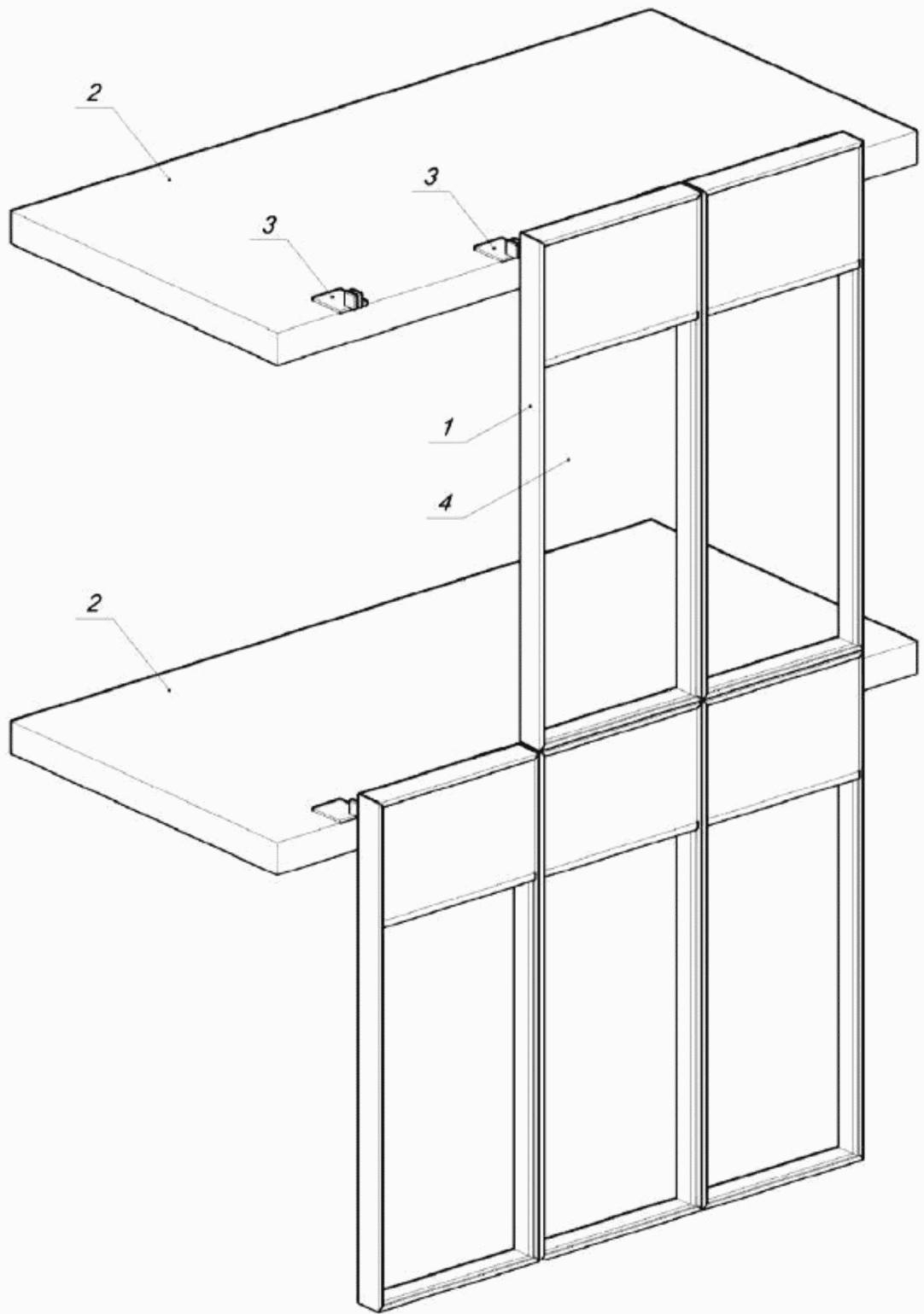

1 - силовая рама; 2 - конструкции каркаса здания;
3 - кронштейн крепления; 4 - заполнение
Рисунок Б.2 - Модульная конструкция

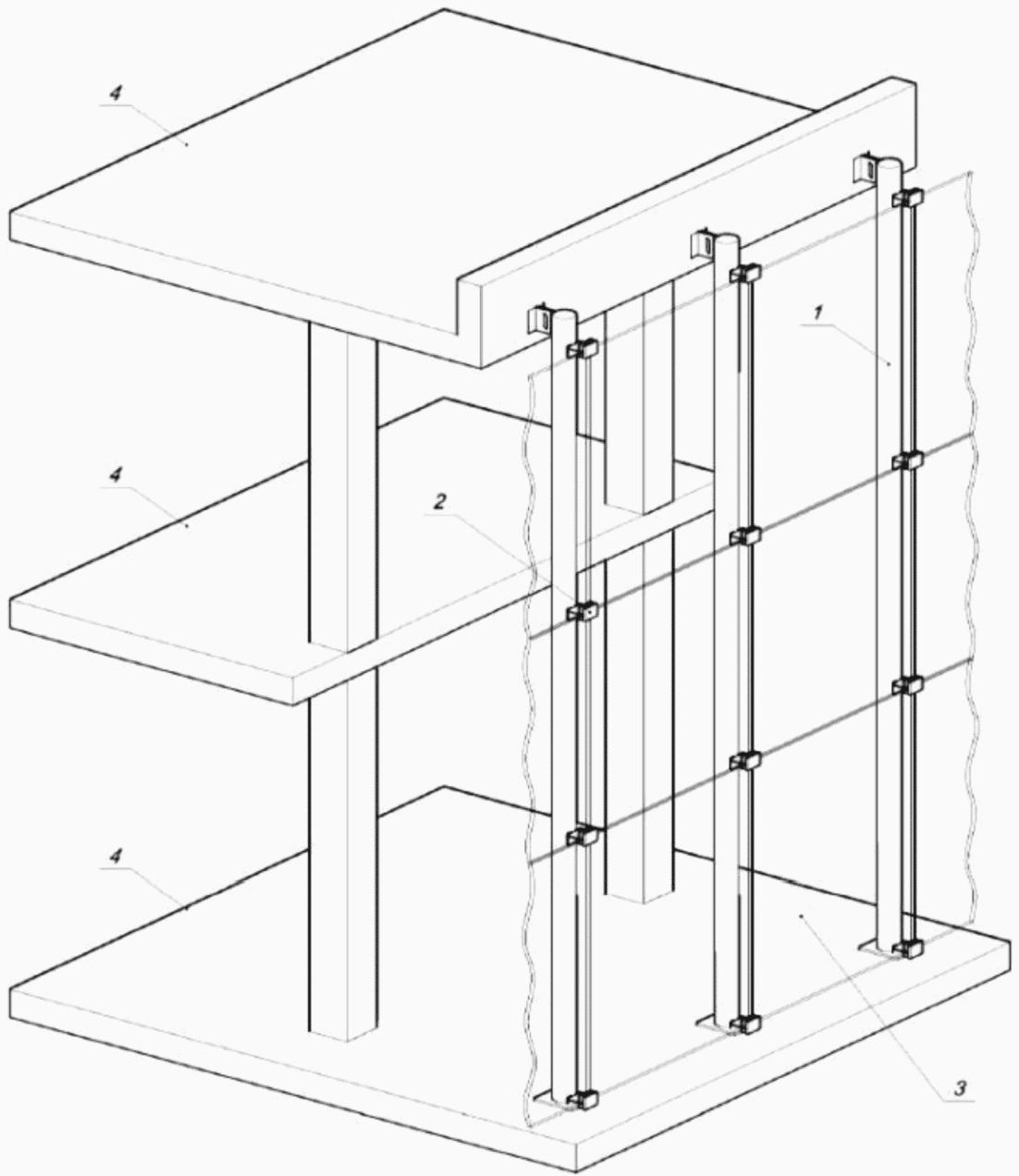

1 - каркас фахверка; 2 - зажим; 3 - заполнение;
4 - конструкции каркаса здания
Рисунок Б.3 - Фахверковая конструкция
а

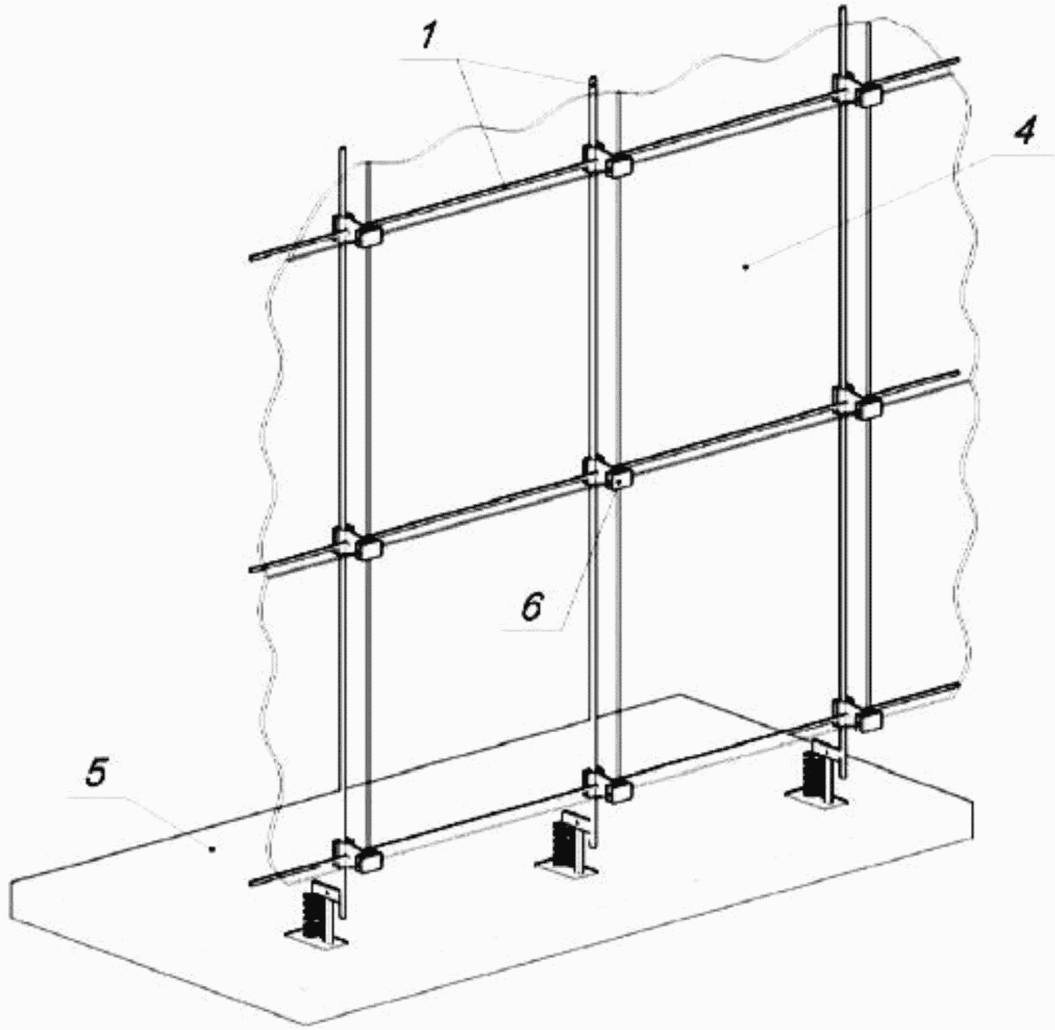

а - вантовая конструкция на тросах
б

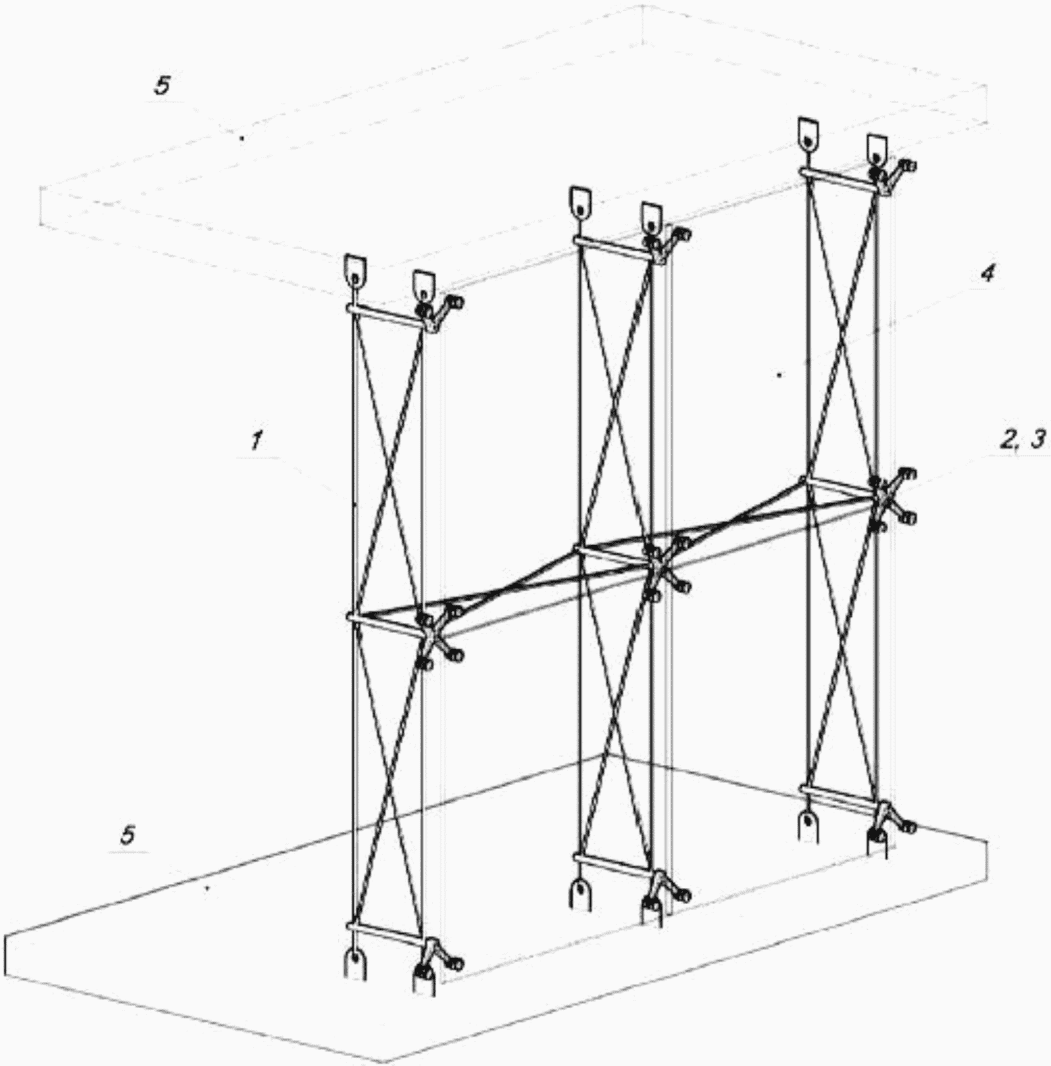

б - вантовая конструкция из стержней
1 - вантовый силовой каркас; 2 - базовый кронштейн;
3 - болтовая опора; 4 - заполнение; 5 - конструкции
каркаса здания; 6 - зажим
Рисунок Б.4 - Вантовая конструкция

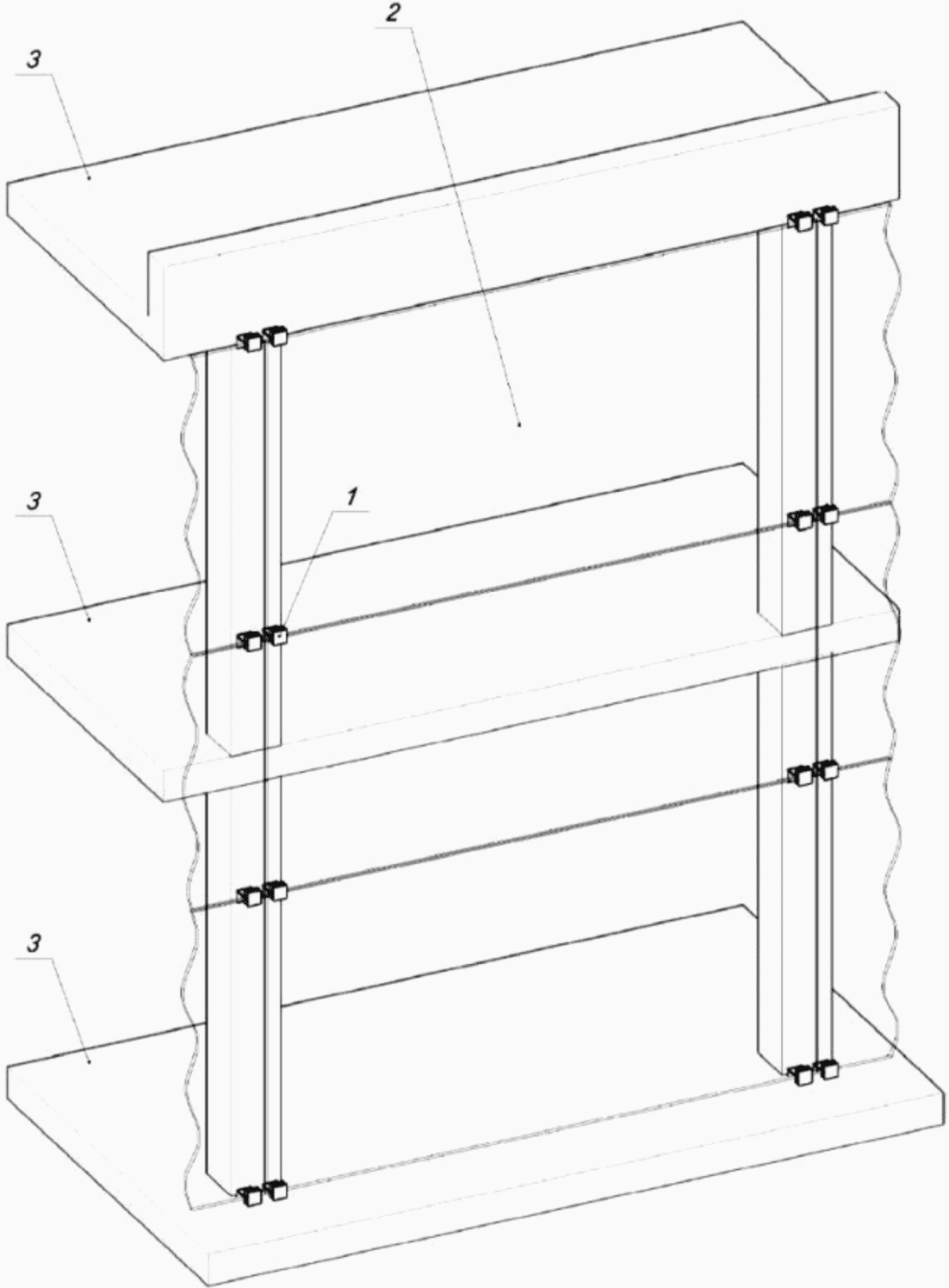

1 - зажим; 2 - заполнение; 3 - конструкции каркаса здания
Рисунок Б.5 - Бескаркасная конструкция

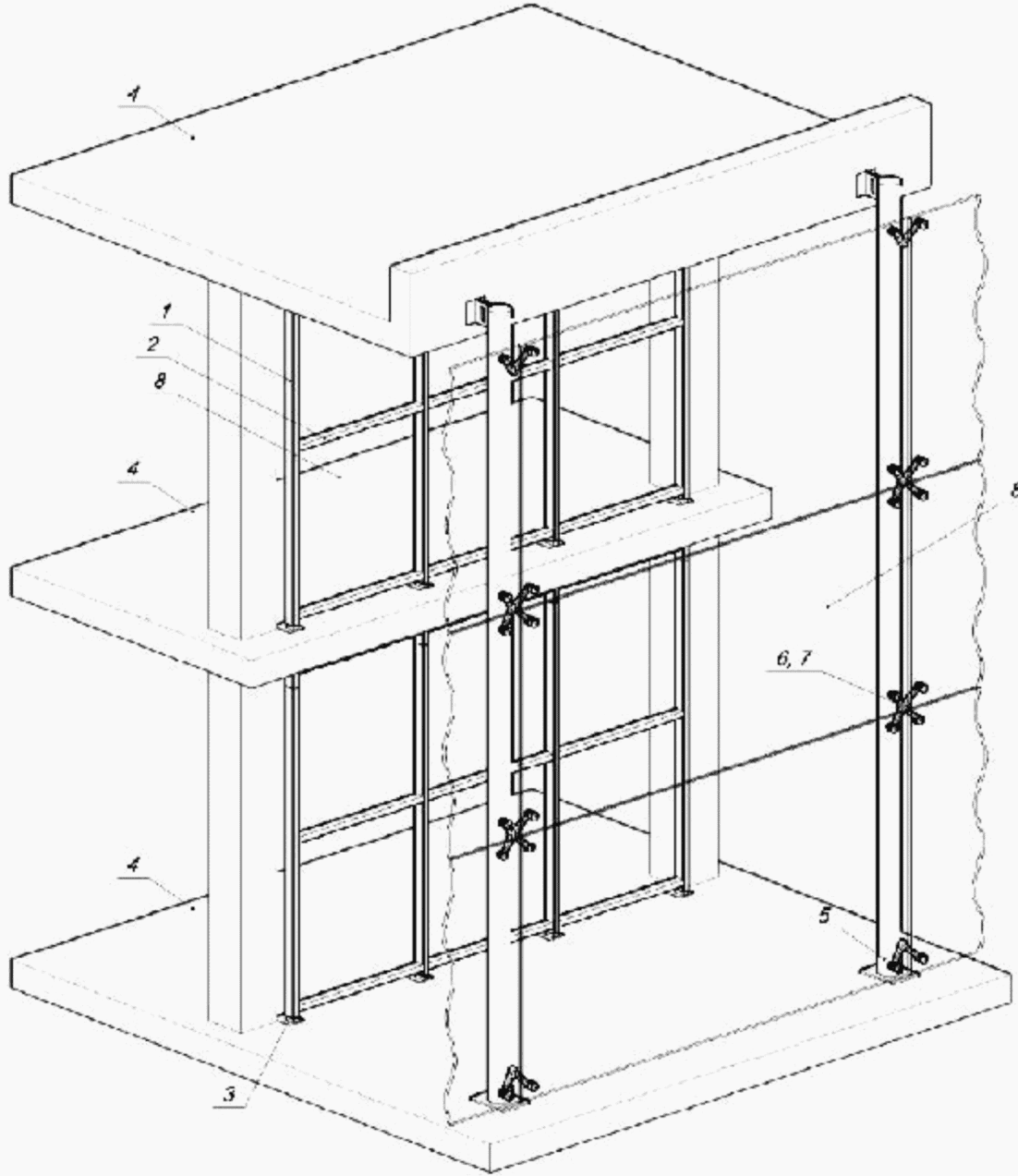

1 - стойка; 2 - ригель; 3 - кронштейн крепления;
4 - конструкции каркаса здания; 5 - каркас фахверка;
6 - базовый кронштейн; 7 - болтовая опора; 8 - заполнение
Рисунок Б.6 - Комбинированная конструкция
(стоечно-ригельная конструкция и фахверковая конструкция)
К БЕЗОПАСНОМУ ОСТЕКЛЕНИЮ ОБЪЕКТОВ
С МАССОВЫМ ПРЕБЫВАНИЕМ ЛЮДЕЙ
В.1 Определение требований к безопасному остеклению внутренних СПК
В.1.1 Определение требований к безопасному остеклению внутренних СПК по прочности
В.1.1.1 При определении требований по взрывостойкости остекления внутренних СПК объектов с массовым пребыванием людей риск террористической атаки возимой бомбой не учитывается.
В.1.1.2 При определении требований по взрывостойкости остекления внутренних СПК объектов с массовым пребыванием людей риск террористической атаки носимой бомбой учитывается в зависимости от пропускного режима на указанные объекты (включая досмотр на входе в здание).
В.1.1.3 Минимальные требования к прочности внутренних СПК объектов с массовым пребыванием людей определяются показателями стойкости к механическим воздействиям мягким телом или твердым предметом и безосколочности по классам защиты СМ и (или) РА по ГОСТ 30826.
В.1.1.4 Двери в составе СПК, расположенные в местах массового скопления (прохода) людей, выполняются из безопасного при эксплуатации стекла, если высота нижней кромки стекла от уровня пола (перекрытия) светопрозрачной конструкции, измеряемая от пола (перекрытия) до нижней кромки, составляет менее 1500 мм.
В.1.1.5 Стеклянные конструкционные элементы СПК в местах массового скопления (нахождения) людей выполняются из безопасного при эксплуатации стекла, если высота нижней кромки стекла от уровня пола составляет менее 700 мм (если не предусмотрены стационарные ограждения, предотвращающие столкновение со стеклом).
В.1.2 Определение требований к безопасному остеклению внутренних СПК по огнестойкости
Минимальные требования к огнестойкости СПК для объектов с массовым пребыванием людей устанавливаются [1] и нормативными документами по пожарной безопасности.
В.2 Определение требований к безопасному остеклению наружных СПК
В.2.1 Определение требований к классу защиты наружного остекления СПК осуществляется с учетом функционального назначения здания и сценариев возможных угроз.
При определении требований к классу защиты СПК для здания в зависимости от его функционального назначения с учетом сценариев возможных угроз рекомендуется выполнение следующих этапов:
В.2.1.1 Анализ сведений о функциональном назначении объекта с массовым пребыванием людей, о месте и характере расположения объекта на территории города (приложение Г).
В.2.1.2 Обследование объекта с массовым пребыванием людей, в том числе определение:
- расположения объекта в городской застройке (расположения на многолюдной улице, вблизи станций метро, в прилегающих к местам массового пребывания и отдыха граждан районах, наличие в непосредственной близости от объекта зданий, не являющихся предполагаемой целью нападения);
- высоты здания (количество этажей);
- площади здания (помещений);
- конструктивных особенностей здания (например, наличие подземной стоянки автомобилей);
- характеристик несущих конструкций здания (взрывостойкость и огнестойкость);
- наличия и характера остекления объекта (остекление входных групп, витрин, фасадов, внутренних перегородок);
- наличия инженерного оборудования здания, влияющего на оценку рисков пожара и взрыва (наличие газоснабжения, возможность образования газо- или паровоздушных горючих смесей);
- наличия противопожарного оборудования здания, предусмотренного проектной документацией;
- наличия пунктов личного досмотра и досмотра автомобилей.
В.2.1.3 Анализ сценариев возможных угроз, связанных с возникновением пожара, в том числе:
- связанного с нарушением правил пожарной безопасности или неисправностью оборудования;
- связанного с преднамеренным поджогом;
- возникшего в результате террористической атаки с использованием взрывчатого вещества (ВВ).
В.2.1.4 Анализ сценариев возможных угроз, связанных с террористическим актом с применением ВВ, с учетом массы заряда (в тротиловом эквиваленте) и вида ВВ, без учета формы заряда и его характерных размеров, высоты (глубины) установки заряда над поверхностью земли, типа подстилающей поверхности при наземном взрыве, в том числе:
- возможности угроз, связанных с подрывом носимого заряда ВВ в непосредственной близости от здания в соответствии с классификацией ГОСТ 30826;
- возможности угроз, связанных с подрывом возимого заряда ВВ в непосредственной близости от здания (террористическая атака возимой бомбой) в соответствии с классификацией ГОСТ 30826;
- возможности угроз, связанных с подрывом носимого заряда ВВ внутри здания (террористическая атака носимой бомбой) в соответствии с классификацией ГОСТ 30826;
- возможности угроз, связанных с взрывом паровоздушных смесей (дефлаграционный взрыв).
В.2.1.5 Анализ сценариев возможных угроз, связанных с чрезвычайными ситуациями природного и техногенного характера, в том числе:
- вероятности разрушения стекла при ураганных ветрах;
- вероятности техногенной аварии на расположенном в непосредственной близости потенциально опасном объекте.
В.2.1.6 Анализ возможных последствий, связанных с актами вандализма (возникновение угрозы безопасности людей, находящихся внутри или снаружи здания от разлета осколков стекла при намеренно или ненамеренно брошенных в стекло предметов со стороны улицы или со стороны помещения).
В.2.1.7 Определение необходимого класса защиты (взрывостойкости) остекления в соответствии с ГОСТ 30826 в зависимости от его расположения - остекление фасада/внутренних конструкций.
Класс защиты СПК следует назначать с учетом действительной прочности (приложение Е) и степени ответственности зданий, а также условий расположения объекта в застройке. В связи со значительным снижением интенсивности воздушной ударной волны (ВУВ) из-за отсутствия отраженной волны, значительного расстояния класс защиты элементов остекления крыш, зенитных фонарей и верхних этажей здания как правило назначается ниже, чем элементов остекления витрин и фасадов первых этажей.
В.2.2 Учет требований к классу защиты в зависимости от размеров СПК (масштабирование результатов испытаний)
В.2.2.1 При определении требований к классу огнестойкости СПК, значение огнестойкости, полученное путем испытаний в соответствии с ГОСТ Р 53308, ГОСТ Р 53309 (противопожарной преграды целиком или конструкции стекло - рама), принимаются для элемента остекления, не превышающего размерами испытанного.
В.2.2.2 При определении требований к взрывостойкости СПК следует использовать технические решения, обеспечивающие требуемые характеристики по взрывостойкости:
- основные параметры воздействия ВУВ на СПК стандартизованы для остекления площадью 2 м2 (приложение Е). Если необходимо определить минимально необходимый класс защиты с учетом принятых для анализа значений мощности и дистанции взрыва, то при использовании на объекте СПК с большей площадью необходимо учитывать увеличение величины удельного импульса фазы сжатия и фазы разрежения ВУВ в соответствии с приложением Д;
- в качестве светопрозрачного заполнения взрывостойких СПК необходимо применять однослойное и многослойное остекление из листового многослойного стекла, в том числе огнезащитного, по ГОСТ 30826 и (или) закаленного стекла по ГОСТ 30698, стеклопакеты по ГОСТ 24866, изготовленные с применением указанных стекол;
- применение защитных полимерных пленок допускается только при условии их прикрепления к рамным элементам;
- для изготовления рамных элементов СПК необходимо применять профиль с подтвержденным соответствующим классом взрывостойкости, рекомендуются изделия из клееной древесины твердолистных пород или лиственницы по ГОСТ 30972 с сечением не менее 78 x 78 м; ПВХ-профили, усиленные стальным вкладышами с толщиной стенки не менее 2 мм; стеклокомпозитные профили и профили из алюминиевых сплавов марки не ниже АД 311310 по ГОСТ 22233; стальные профили из стали марки не ниже Ст3кп2 по ГОСТ 380 или нержавеющей стали;
- в качестве петель, запирающих и других приборов и устройств, должны использоваться специальные виды этих изделий с предельной нагрузкой на каждую точку запирания 5 - 15 кН в зависимости от типа фурнитуры, предельная нагрузка для расчета дополнительных пластических связей должна быть в 1,5 раза ниже (несущую способность пластических связей определяют по СП 16.13330), чем нагрузка для расчета элементов анкеровки закладных деталей и сварных соединений;
- расстояние между петлями и точками запирания определяется на основании расчета СПК на динамические нагрузки, но, как правило, не должно быть более 600 мм;
- при проектировании крупногабаритных СПК необходимо предусматривать усиление импостных (штульповых) профилей (наиболее нагруженных при воздействии ВУВ) накладными усиливающими профилями.
ПРИ ПРОЕКТИРОВАНИИ КОТОРЫХ РЕКОМЕНДУЕТСЯ
ИСПОЛЬЗОВАТЬ ЗАЩИТНОЕ ОСТЕКЛЕНИЕ
Г.1 По функциональному назначению зданий:
- здания, имеющие общегосударственную и историческую ценность и объекты, приравненные к ним;
- наземные и внутренние сооружения метрополитена (включая торговые и иные сооружения), здания железнодорожных комплексов, речных и морских вокзалов, аэровокзалов, имеющих остекленные витрины, окна и т.п., с внутренней или внешней стороны которых образуются массовые скопления людей в любое время суток и любой продолжительности, а также отделения связи;
- торговые центры, многофункциональные комплексы, предприятия торговли, автосалоны, рестораны, кафе, бары, казино, театры, кинотеатры, спортивные залы, гостиницы, закрытые плавательные бассейны и т.п., в особенности оснащенные остекленными поверхностями, выходящими в места массового пребывания людей в любое время суток и любой продолжительности, а также здания дошкольных образовательных и общеобразовательных организаций, организаций дополнительного образования;
- торговые павильоны и торговые сооружения оптовой и розничной торговли продуктовых и вещевых рынков, а также аналогичные сооружения в подземных и надземных (надводных) переходах, особенно в исторической (центральной) части города и иных местах массового пребывания людей в любое время суток и любой продолжительности, и объекты, приравненные к ним;
- здания профессиональных образовательных организаций и образовательных организаций высшего образования, поликлиник, больниц и других медицинских организаций, совершение террористических актов рядом с которыми считается достаточно вероятным, а также офисные здания.
Г.2 По месту и характеру расположения объектов на территории города:
- характеризуются массовым пребыванием граждан и находятся в местах скопления населения;
- расположены на многолюдных улицах и площадях;
- находятся вблизи транспортно-пересадочных узлов, станций метрополитена, зданий железнодорожных комплексов, речных и морских вокзалов, аэровокзалов, спортивных сооружений, мест массового пребывания и отдыха граждан.
Г.3 По наличию и характеру остекления зданий:
- объект имеет остекление, которое по своим размерам и расположению может представлять опасность для населения в результате разрушения и разлета осколков при техногенных и природных катаклизмах, актах вандализма, взрывах, террористических актах и других чрезвычайных ситуациях.
Г.4 Необходимость применения защитного остекления определяется в задании на проектирование.
Д.1 Взрывостойким является остекление, которое не разрушается под действием взрывной волны и не пропускает ударную волну на другую сторону.
Д.2 Классификация взрывостойких стекол приведена в ГОСТ 30826, испытания таких стекол проводятся по ГОСТ EN 13541.
Д.3 Взрывостойкое остекление применяют в зданиях и сооружениях с массовым скоплением людей для защиты от террористических актов. Класс взрывостойкости определяется категорией объекта, требованиями нормативных документов, конкретными параметрами опасности и возможностями проведения террористического акта. Минимально необходимый класс взрывостойкости определяется путем оценки соответствующих рисков в соответствии с таблицами Д.1 и Д.2.
Таблица Д.1
Объект | Давление  , кПа, соответствующее степени разрушения | |||
Полное | Сильное | Среднее | Слабое | |
Жилые и промышленные здания | ||||
Кирпичные многоэтажные | 30 - 40 | 20 - 30 | 10 - 20 | 8 - 10 |
Кирпичные малоэтажные | 35 - 45 | 25 - 35 | 15 - 25 | 8 - 15 |
Деревянные | 20 - 30 | 12 - 20 | 8 - 12 | 6 - 8 |
Промышленные с тяжелыми металлическим и железобетонным каркасом | 60 - 100 | 50 - 60 | 40 - 50 | 20 - 40 |
Промышленные бескаркасные конструкции и с легкими металлическими каркасом | 60 - 80 | 40 - 60 | 30 - 40 | 20 - 30 |
Таблица Д.2
и фазы разряжения ВУВ от площади СПК
Площадь СПК, м2 | Увеличение импульса в число раз |
2,0 | 1,0 |
3,0 | 1,22 |
4,0 | 1,41 |
5,0 | 1,58 |
6,0 | 1,73 |
7,0 | 1,87 |
8,0 | 2,0 |
9,0 | 2,12 |
10,0 | 2,24 |
12,0 | 2,45 |
14,0 | 2,64 |
16,0 | 2,84 |
18,0 | 3,0 |
20,0 | 3,16 |
Д.4 В качестве взрывостойких могут использоваться многослойные стекла по ГОСТ 30826 и стекла с пленками по ГОСТ 32563 в зависимости от требуемого класса взрывостойкости.
Д.5 Справочные значения некоторых взрывотехнических характеристик приведены в таблицах Д.1 и Д.2.
ОГНЕСТОЙКИХ СВЕТОПРОЗРАЧНЫХ КОНСТРУКЦИЙ
Е.1 Требования огнестойкости СПК определяются по приложению В.
Огнестойкие СПК изготавливаются с применением стеклопакетов по ГОСТ 24866, огнестойких многослойных стекол по ГОСТ 30826 и (или) огнестойких закаленных стекол по ГОСТ EN 14179-1 (допускается по ГОСТ 30698) и должны быть испытаны по ГОСТ 33000.
Е.2 Огнестойкая СПК должна обеспечивать выполнение требований [1], [5], СП 1.13130, СП 2.13130, СП 4.13130, ГОСТ Р 53308.
Е.3 Класс огнестойкости стекол для путей эвакуации и защиты от внешнего огня должен быть подтвержден испытаниями по нормативным документам.
Испытания огнестойкости стекла не освобождают производителя от необходимости предоставления документов на конструкцию СПК в сборе с подтверждением ее огнестойкости результатами испытаний по ГОСТ 30247.1, ГОСТ Р 53308 или иным разрешенным законодательством способом.
При определении предела огнестойкости стекла/стеклопакета/СПК следует учитывать вероятную сторону огневого воздействия.
Для стекол (стеклопакетов) и СПК, предполагаемых к применению в составе наружных ограждающих конструкций, при установленной вероятности огневого воздействии на конструкции снаружи, следует проводить испытания по ГОСТ 33000 при огневом воздействии со стороны, обращенной при эксплуатации в помещение, по стандартному температурному режиму (ГОСТ 30247.0) и с наружной стороны по наружному температурному режиму по ГОСТ Р ЕН 1363-2.
Размер светопрозрачных сегментов (не менее одного сегмента) остекления в конструкции образца при испытании должен быть не менее размера сегментов, предполагаемых к применению на объекте строительства.
Е.4 При применении в фасадном остеклении огнестойких стеклопакетов, содержащих в своем составе монолитные огнестойкие закаленные стекла, допускается применять такие стекла с любой стороны, но рекомендуется такие стекла устанавливать в качестве наружного стекла или подтверждать огнестойкость непосредственно используемой конфигурации стеклопакета испытанием по ГОСТ 33000.
Е.5 Многослойные огнестойкие стекла, используемые в наружном остеклении (в фасадных и оконных конструкциях), рекомендуется устанавливать в качестве внутреннего стекла (со стороны, обращенной при эксплуатации в помещение). Такие стекла должны быть рассчитаны на эксплуатационную температуру, возникающую в конструкциях, а также должны быть стойкими к ультрафиолетовому излучению (или иметь возможность установки производителем стекла дополнительного защитного слоя от ультрафиолетового излучения в составе стекла и (или) применяемого стеклопакета).
Е.6 При использовании огнестойких стекол (стеклопакетов) и проверке подтверждающих огнестойкость стекла (стеклопакетов) документов рекомендуется обращать внимание на расположение стекла в конструкции, а именно - на сторону, в направлении которой возможно огневое воздействие, и учитывать условия огневого воздействия на конструкцию, отмеченное в представленной документации, подтверждающей требуемый предел огнестойкости.
Е.7 Каркасы огнестойких СПК следует изготавливать из профилей, обеспечивающих устойчивость конструкции в условиях огневого воздействия в течение времени, нормируемого для установленной конструкции.
Для изготовления каркасов огнестойких СПК, для которых требуется обеспечение теплоизолирующей способности (I), следует использовать термоизолированные профили с терморазрывами или перфорацией, а для конструкций с требуемым временем сохранения теплоизолирующей способности (I) 30 и более мин, следует применять профили с термокомпенсационными водонасыщенными наполнителями камер.
Рекомендуется для изготовления каркасов огнестойких СПК использовать специально разработанные для таких конструкций профильные системы.
Е.8 Узлы крепления огнестойкой СПК должны обеспечивать устойчивость конструкции в проектном положении в течение времени, нормируемого по огнестойкости для установленной конструкции.
Е.9 При проектировании ограждающих СПК, предполагаемых к применению в горизонтальном положении и (или) с уклоном 30° и менее относительно горизонтали, следует учитывать воздействие возможных нагрузок на конструкцию.
Е.10 Видимая ширина монтажных зазоров по периметру огнестойких СПК должна составлять от 5 до 30 мм.
Е.11 Монтажные зазоры по периметру огнестойких СПК и стыки примыкания СПК к прочим конструкциям рекомендуется заполнять огнестойкой монтажной пеной, негорючим минераловатным утеплителем на основе волокон каменных пород с температурой плавления не менее 1000 °C и (или) строительным раствором на цементном или гипсовом вяжущем, ограниченным нащельниками, откосами или иными элементами, предотвращающими выпадение материала заполнения из зазоров.
Пределы огнестойкости узлов примыкания СПК к другим конструкциям не должны снижать пределы огнестойкости этих конструкций.
С ПУЛЕСТОЙКИМ ОСТЕКЛЕНИЕМ
Ж.1 Для защиты людей и материальных ценностей в зданиях или помещениях, относительно которых могут быть предприняты попытки терактов или противоправных действий, связанных с угрозой жизни людей или сохранности материальных ценностей, в СПК следует применять пулестойкие стекла по ГОСТ 30826 или стеклопакеты по ГОСТ 24866 с пулестойкими стеклами, установленные в пулестойкий каркас по ГОСТ Р 51112.
Ж.2 СПК с пулестойким стеклом допускается устанавливать на объектах любого назначения при возможной угрозе вооруженного нападения на персонал или посетителей данных объектов. Класс защиты выбирают, исходя из складывающейся криминогенной обстановки, оценки рисков и категории защищаемого объекта с учетом требований нормативных документов.
Ж.3 СПК с пулестойким стеклом необходимо защищать объекты или их отдельные помещения согласно требованиям нормативных документов и (или) в задании на проектирование, в зависимости от категории объекта, в том числе:
- места выдачи денег в кассах крупных организаций, предприятий, учреждений;
- пункты обмена валюты;
- рабочие места кассиров банков, работающих в операционных залах;
- рабочие места операторов автозаправочных станций;
- внутренние посты охраны в банках, ювелирных магазинах, тирах;
- рабочие места сотрудников дежурных частей органов внутренних дел.
Ж.4 При установке СПК с пулестойкими стеклами внутри помещений необходимо соблюдать следующие требования:
- пулестойкое стекло в сочетании с защитными панелями должно устанавливаться так, чтобы верхний край его находился на высоте не менее 2 м от уровня пола. Оставшийся просвет до потолка должен закрываться многослойным (пулестойким) стеклом, металлическими панелями или решеткой, обеспечивающими защиту от перелезания, проброса предметов, угрозы оружием, рикошета;
- любое окно в защищаемой зоне должно быть закрыто пулестойким стеклом класса защиты не менее класса защиты СПК, установленной внутри помещения.
Ж.5 Необходимость применения СПК с пулестойкими стеклами и классом защиты должна быть согласована на этапе подготовки задания на проектирование.
Ж.6 Класс защиты СПК по пулестойкости определяется на этапе проектирования в зависимости от категории объекта, степени потенциальной криминогенной угрозы и требований заказчика.
Ж.7 Класс защиты по пулестойкости применяемых в СПК стекол должен быть подтвержден испытаниями по ГОСТ 32566 и соответствовать классу защиты по пулестойкости применяемых элементов каркаса СПК, подтвержденному испытаниями по ГОСТ Р 51112 для исключения возможности прострела сквозь элементы каркаса.
И.1 Необходимость применения шумозащитного остекления определяется на этапе подготовки задания на проектирование.
И.2 Шумозащитное остекление рекомендуется применять в фасадах зданий, расположенных вблизи аэропортов, вокзалов, морских и речных портов, железных и шоссейных дорог, производств с повышенным акустическим излучением.
И.3 Шумозащитное остекление рекомендуется применять во внутренних перегородках зданий, чтобы отделить помещения с источниками шума от остальных помещений.
И.4 Требуемые индексы звукоизоляции определяются на этапе проектирования СПК в зависимости от характеристик источников шума и требуемого уровня звуковой нагрузки в защищаемом помещении.
И.5 В качестве шумозащитного остекления могут применяться стеклопакеты по ГОСТ 24866 и многослойные стекла по ГОСТ 30826.
И.6 Индексы звукоизоляции шумозащитного остекления должны быть подтверждены испытаниями по ГОСТ 26602.3, ГОСТ 33090, ГОСТ Р 56769, ГОСТ EN 12758.
К.1 Необходимость применения ударостойкого остекления определяется на этапе разработки задания на проектирование.
К.2 Ударостойкое остекление рекомендуется применять в витринах и внутренних перегородках зданий, где могут быть случайные удары по стеклу или проявления вандализма.
К.3 Правила применения ударостойкого остекления в окнах и дверях приведены в ГОСТ 31462.
К.4 В качестве ударостойкого остекления могут применяться стеклопакеты по ГОСТ 24866, многослойные стекла по ГОСТ 30826 и стекла с полимерными пленками по ГОСТ 32563 в зависимости от требований к СПК.
К.5 Класс ударостойкости остекления должен быть подтвержден испытаниями по ГОСТ 32564.1.
Л.1 Необходимость применения взломостойкого остекления определяется на этапе разработки задания на проектирование.
Л.2 Взломостойкое остекление рекомендуется применять в витринах и внутренних перегородках зданий, где необходимо защитить персонал и материальные ценности от проникновения посторонних.
Л.3 В качестве взломостойкого остекления могут применяться стеклопакеты по ГОСТ 24866 и многослойные стекла по ГОСТ 30826 в зависимости от требований к СПК.
Л.4 Класс взломостойкости остекления должен быть подтвержден испытаниями по ГОСТ 32564.2.
СО СПЕЦИАЛЬНЫМИ ТРЕБОВАНИЯМИ
М.1 Кроме общих требований к остеклению СПК по прочности, энергоэффективности и звукоизоляции к нему могут применяться другие требования, в том числе:
- необходимость электроподогрева;
- антибактериальные свойства;
- защита от электромагнитного излучения;
- способность к самоочищению;
- наличие в стеклах встроенных фотогальванических элементов;
- использование стекол с жидкокристаллической пленкой переменной прозрачности.
М.2 Перед проектированием остекления должен быть составлен общий перечень всех требований к СПК, чтобы в единой конструкции за счет использования разных видов стекол и комплектующих материалов было возможно обеспечить выполнение всех требований, включая необходимые методики испытаний.
М.3 Каждое требование к СПК, предъявляемое в задании на проектирование, должно быть детализировано с указанием конкретных необходимых характеристик и методов их испытаний или ссылок на нормативные документы, где они приведены.
ДЛЯ ПРИМЕНЕНИЯ В СПК. ТРЕБОВАНИЯ К ОТВЕРСТИЯМ В СТЕКЛЕ
Н.1 При проектировании остекления СПК должен быть указан вид обработки края стекла и края отверстий в нем, который указывают в проектной документации или договоре на поставку стекла, в зависимости от требований к внешнему виду, назначения и расположения фасада, требований к его прочности и безопасности.
Н.2 При использовании в СПК однослойного закаленного по ГОСТ 30698, ГОСТ 33891, ГОСТ EN 14179-1 или ГОСТ ISO 11485-3, термоупрочненного по ГОСТ 33087 или химически упрочненного стекла могут быть использованы виды обработки их края и краев отверстий в них, указанные в ГОСТ 30698.
Н.3 При использовании в СПК многослойного стекла по ГОСТ 30826 или ГОСТ ISO 11485-3 могут быть использованы виды обработки его края и краев отверстий в нем, указанные в ГОСТ 30826. Виды обработки края многослойного стекла и краев отверстий в нем указывают в проектной документации или договоре на изготовление (поставку) стекла.
Н.4 При использовании в СПК многослойного стекла по ГОСТ 30826 минимальная толщина полимерного слоя должна быть:
- при изготовлении многослойного стекла из ранее полированных отдельно незакаленных стекол - 0,38 мм (один слой);
- при изготовлении многослойного стекла путем совместного полирования незакаленных стекол - 0,76 мм (два слоя);
- при изготовлении многослойного стекла из закаленных стекол - 0,76 мм (два слоя).
Н.5 Зенковка отверстий производится в стекле толщиной от 4 мм до 19 мм, под углом 45°, на глубину не более 1/2 толщины стекла.
Н.6 Кромка внутреннего выреза или отверстия, произведенного путем фрезерования, является шлифованной.
Н.7 Все виды механической обработки стекла производятся до его закалки.
Н.8 Во всех несущих строительных конструкциях из стекла, в которых есть необходимость производить отверстие для крепления, допускается применять только закаленные или термоупрочненные стекла.
Н.9 Допускается применять заливку торцов (краев) многослойного стекла по ГОСТ 30826 или ГОСТ ISO 11485-3 и отверстий в нем герметизирующим материалом по действующим нормативным документам и соответствующим санитарно-эпидемиологическим заключениям. Применение герметизирующего материала должно быть согласовано с производителем полимерной пленки, использованной в многослойном стекле, и производителем стекла с покрытием, если оно применено в многослойном стекле. При этом в конструкторской документации указывают вид герметизирующего материала, толщину его слоя на торце или в отверстии и размеры выхода на плоскости наружных стекол.
Н.10 При использовании в стеклянном фасаде стеклопакетов по ГОСТ 24866 обработка торцов и краев отверстий в листах стекла, входящих в стеклопакет, должна отвечать перечисленным выше требованиям.
Н.11 Стекло для СПК может изготавливаться с различными отверстиями в зависимости от способа, формы и размеров креплений.
Н.12 Диаметр отверстий или минимальный размер некруглых отверстий, выполняемых в стекле, должен быть не менее чем номинальная толщина стекла.
Н.13 Расположение отверстий в стекле должно соответствовать требованиям стандартов на применяемое стекло. Если в стандарте на стекло нет требований к отверстиям, то следует руководствоваться ГОСТ 30698.
[1] Федеральный закон от 22 июля 2008 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности"
[2] Федеральный закон от 30 декабря 2009 г. N 384-ФЗ "Технический регламент о безопасности зданий и сооружений"
[3] Федеральный закон от 28 ноября 2011 г. N 337-ФЗ "О внесении изменений в Градостроительный кодекс Российской Федерации и отдельные законодательные акты Российской Федерации"
[4] Федеральный закон от 23 ноября 2009 г. N 261-ФЗ "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации"
[5] ТР ЕАЭС 043/2017 Технический регламент Евразийского экономического союза "О требованиях к средствам обеспечения пожарной безопасности и пожаротушения"
[6] СН 481-75 Инструкция по проектированию, монтажу и эксплуатации стеклопакетов
[7] Постановление Правительства Российской Федерации от 16 февраля 2008 г. N 87 "О составе разделов проектной документации и требованиях к их содержанию"
УДК | ОКС 91.040.99 |
Ключевые слова: конструкции ограждающие светопрозрачные, светопрозрачное заполнение, остекление | |
ИСПОЛНИТЕЛЬ
НИИСФ РААСН
Руководитель
разработки
Директор
И.Л.ШУБИН
СОИСПОЛНИТЕЛЬ
АО "Институт Стекла"
Руководитель темы
Заведующий отделом
стандартизации
и испытаний
А.Г.ЧЕСНОКОВ
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/perechen/0/sp_79555.html
На правах рекламы:
|
© Антон Серго, 1998-2026.
|
Разработка сайта |
|
