"Изменение N 1 ГОСТ 24244-80. Прокат тонколистовой холоднокатаный из малоуглеродистой стали для эмалированной посуды. Технические условия"
(введено Постановлением Госстандарта СССР от 30.10.1986 N 3335)

Постановлением Государственного комитета СССР по стандартам от 30.10.1986 N 3335 срок введения установлен с 01.04.1987.

Наименование стандарта, вводная часть, пункт 1.1. Заменить слово: "малоуглеродистой" на "низкоуглеродистой".

Вводную часть дополнить абзацем: "Показатели технического уровня, установленные настоящим стандартом, соответствуют требованиям высшей и первой категорий качества".

Пункт 2.1. Заменить слова: "технической документации, утвержденной" на "технологическому регламенту, утвержденному".

Пункт 2.4. Заменить слова: "изготовление проката" на "изготовление проката первой категории качества".

Пункт 2.8. Заменить слова: "кромке проката" на "кромке проката первой категории качества".

Пункт 2.10. Заменить слова: "допускается прокат" на "допускается прокат первой категории качества".

Пункт 2.11 изложить в новой редакции: "2.11. Поверхность проката должна быть покрыта равномерным слоем 30 - 36%-ной водной эмульсии.

Эмульсия должна наноситься на натянутую при дрессировке полосу. После нанесения эмульсии промасливание проката минеральными маслами не допускается.

По требованию потребителя прокат изготовляют без нанесения эмульсии с покрытием поверхности тонким равномерным слоем минеральных масел или без промасливания. На поверхности непромасленного проката допускаются следы минеральных масел".

Пункт 2.13. Таблица 1. Головка. Заменить единицу: МПа на Н/мм2 (2 раза);

графа "Относительное удлинение, %, не менее, при толщине листа, мм". Заменить обозначение: на ; исключить графу: .

Пункт 3.3 изложить в новой редакции: "3.3. Отсутствие склонности проката к образованию дефекта "рыбья чешуя" обеспечивается технологией изготовления и проверяется: изготовителем - при смене технологии, потребителем - при входном контроле не реже одного раза в месяц".

Пункт 3.4. Заменить ссылку: "ГОСТ 7566-69" на "ГОСТ 7566-81".

Пункт 4.1. Заменить ссылку: "ГОСТ 7565-73" на "ГОСТ 7565-81".

Пункт 4.7. Заменить ссылки: "ГОСТ 11701-66" на "ГОСТ 11701-84", "ГОСТ 5639-65" на "ГОСТ 5639-82", "ГОСТ 14019-68" на "ГОСТ 14019-80".

Пункт 4.8 после слова "Эриксена" дополнить словом: "образцов". Заменить ссылку: "ГОСТ 10510-74" на "ГОСТ 10510-80".

Пункт 4.9 исключить.

Пункт 4.11. Заменить слова: "рекомендуемом Приложении" на "обязательном Приложении 1".

Раздел 5 изложить в новой редакции:

5.1. Маркировка, упаковка, транспортирование и хранение - по ГОСТ 7566-81 с дополнениями.

5.2. Маркировка должна дополнительно содержать обозначение: "эмаль".

5.3. Транспортная маркировка грузовых мест - по ГОСТ 14192-77.

5.4. Прокат в листах упаковывают в пачки (короба) массой до 5 т, по согласованию с потребителем - до 10 т. Масса рулона не должна превышать 5 т. Масса грузового места проката в рулонах не должна превышать 10 т, в пачках (коробах) - 5 т, по согласованию с потребителем - 10 т.

5.5. Стопы листов и рулоны обертывают упаковочной битумированной или дегтевой бумагой по ГОСТ 515-77 или двухслойной упаковочной бумагой марок Б-70, Б-80, В-70, В-80, Г-80 по ГОСТ 8828-75.

Обернутые стопы упаковывают в металлические короба, схема которых приведена в обязательном Приложении 2, или в пачки. Пачки формируют из нижнего и верхнего упаковочных листов, боковых и угловых швеллеров (изогнутых листов). Короба и пачки укладывают на деревянные брусья сечением не менее 80 х 80 мм и обвязывают стальными лентами. Продольные обвязки должны быть прикреплены к нижней части брусьев гвоздями или шурупами.

Обернутые бумагой рулоны упаковывают металлическим листом по наружной и внутренней поверхностям. Торцовые поверхности рулона закрывают крышками. Затем рулон обвязывают стальной лентой.

Количество обвязок на коробах, пачках и рулонах должно соответствовать установленным по ГОСТ 7566-81. Для обвязки применяют стальную ленту толщиной 0,7 - 1,5 мм и шириной 25 - 30 мм по ГОСТ 3560-73 или другой нормативно-технической документации.

5.6. Прокат транспортируют в открытых транспортных средствах транспортом всех видов в соответствии с правилами перевозки грузов, действующими на транспорте данного вида. При транспортировании железнодорожным транспортом размещение и крепление груза должно соответствовать условиям погрузки и крепления грузов, утвержденным Министерством путей сообщения.

5.7. Условия хранения проката - по ГОСТ 15150-69-3 (Ж3)".

Рекомендуемое Приложение 1 изложить в новой редакции:

Для определения пригодности стали к эмалированию штампуют образцы, имеющие форму полого цилиндра диаметром 70 - 120 мм или вырезают пластины размером 50 х 60 мм, отступая 40 мм от кромки листа или рулона.

После термического обезжиривания при (700 +/- 10) °С в течение 3 мин, травления в 8%-ном растворе серной кислоты при (70 +/- 5) °С в течение 10 мин, промывки, нейтрализации в содовом растворе (5 г/л) и сушки при 100 - 120 °С, образцы подвергают эмалированию с одной стороны (наружной) грунтовой эмалью ЭСГ-21 с добавками песка, глины и буры из расчета: 100 г грунтовой эмали ЭСГ-21, 15 г песка, 6 г глины, 0,3 г буры и покровной эмалью ЭСП-117. Температура обжига грунтовой эмали 900 - 910 °С, покровной эмали 830 - 840 °С. Время обжига образцов толщиной 0,5 - 0,7 мм - 2 мин; 0,7 - 1,0 мм - 3 мин; более 1,0 мм - 4 мин.

Эмали должны соответствовать ГОСТ 24405-80.

Образцы должны быть покрыты одним слоем грунтовой эмали толщиной не более 0,18 мм и одним слоем покровной эмали. Общая толщина покрытия - 0,25 - 0,35 мм. Для испытания отбирают пять образцов без дефектов поверхности.

В эмалированные с одной стороны образцы, имеющие форму полого цилиндра, наливают раствор, а пластины погружают вертикально так, чтобы неэмалированные стороны не соприкасались, в сосуд с раствором соляной кислоты из расчета 1,2 - 1,5 мл/см2 неэмалированной поверхности.

Для испытания используют раствор соляной кислоты плотностью 1,061 г/см3. Температура раствора во время испытания должна быть в интервале 23 - 26 °С. Образцы в растворе выдерживают 20 мин, после чего кислоту выливают, образцы промывают в проточной воде, протирают до полного удаления влаги и помещают в эксикатор на 24 ч. или оставляют завернутыми в бумагу на 24 ч, После этого визуально определяют наличие отколов на эмалевом покрытии".

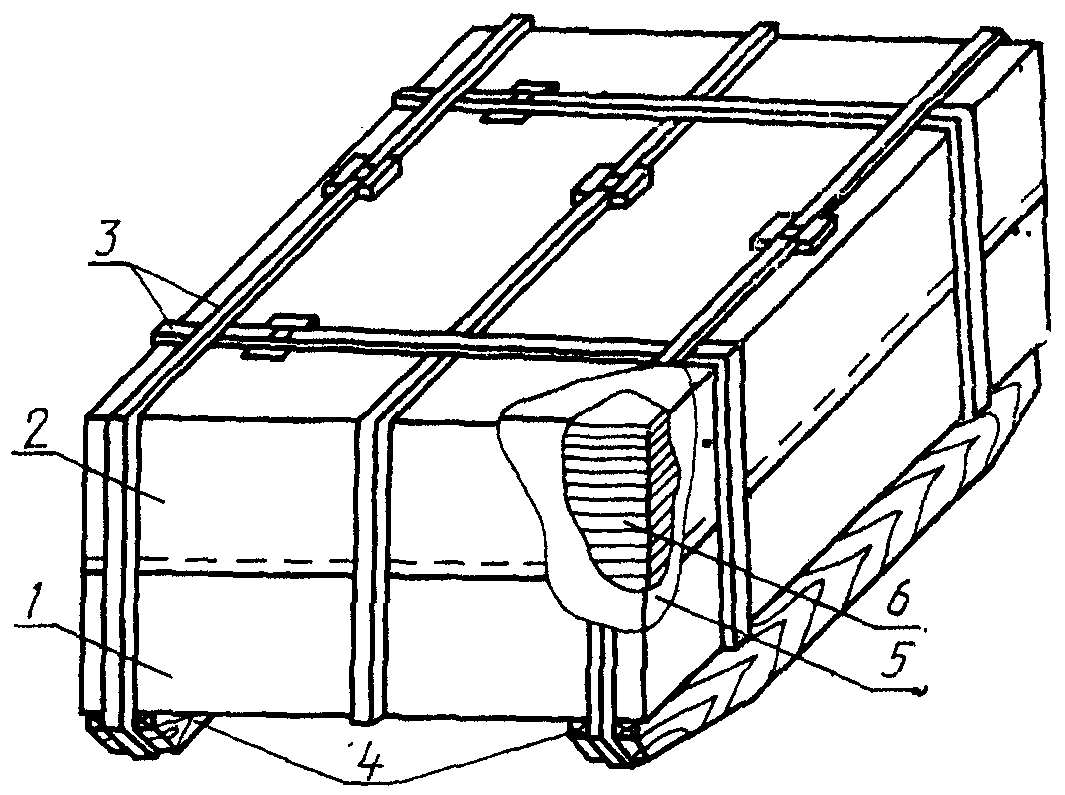

Стандарт дополнить обязательным Приложением - 2:
