Название документа

"Изменение N 3 к СП 294.1325800.2017 "Конструкции стальные. Правила проектирования"

(утв. и введено в действие Приказом Минстроя России от 19.12.2022 N 1073/пр)

"Изменение N 3 к СП 294.1325800.2017 "Конструкции стальные. Правила проектирования"
(утв. и введено в действие Приказом Минстроя России от 19.12.2022 N 1073/пр)

Утверждено и введено в действие

Приказом Министерства строительства

и жилищно-коммунального хозяйства

Российской Федерации

(Минстрой России)

от 19 декабря 2022 г. N 1073/пр

ИЗМЕНЕНИЕ N 3 К СП 294.1325800.2017

"КОНСТРУКЦИИ СТАЛЬНЫЕ. ПРАВИЛА ПРОЕКТИРОВАНИЯ"

ОКС 91.080.10

Дата введения

20 января 2023 года

Содержание

Подраздел 12.3. Исключить слово: "высокопрочных".

Введение

Дополнить пятым абзацем в следующей редакции;

"Изменение N 3 к СП 294.1325800.2017 разработано авторским коллективом АО "НИЦ "Строительство" - ЦНИИСК им. В.А. Кучеренко (руководитель - д-р техн. наук И.И. Ведяков; исполнители - канд. техн. наук А.В. Потапов, канд. техн. наук М.И. Гукова, канд. техн. наук Д.В. Конин, канд. техн. наук М.И. Фарфель), ГАУ НО "Управление госэкспертизы" (канд. техн. наук Л.К. Святошенко).".

2 Нормативные ссылки

Исключить наименования ссылочных документов:

"ГОСТ 2601-84 Сварка металлов. Термины и определения основных понятий";

"ГОСТ 10705-80 Трубы стальные электросварные. Технические условия";

"ГОСТ 18123-82 Шайбы. Общие технические условия";

"ГОСТ Р 10704-91 Трубы стальные электросварные прямоугольные. Сортамент";

"ГОСТ Р 52246-2016 Прокат листовой горячеоцинкованный. Технические условия";

"ГОСТ Р ИСО 857-1-2009 Сварка и родственные процессы. Словарь. Часть 1. Процессы сварки металлов. Термины и определения";

"СП 112.13330.2011 "СНиП 21-01-97* Пожарная безопасность зданий и сооружений".

ГОСТ 23118. Заменить год утверждения: "2012" на "2019".

ГОСТ 27772. Заменить год утверждения: "2015" на "2021".

СП 14.13330. Заменить слова: "(с изменением N 1)" на "(с изменениями N 2, N 3)".

СП 16.13330. Дополнить номер: "N 2" номерами: ", N 3, N 4".

СП 17.13330. Заменить слова: "(с изменением N 1)" на "(с изменениями N 1, N 2, N 3)".

СП 20.13330. Заменить слова: "(с изменениями N 1, N 2)" на "(с изменениями N 1, N 2, N 3, N 4)".

СП 28.13330. Дополнить номер: "N 2" номером: ", N 3".

СП 43.13330. Дополнить номер: "N 2" номером: ", N 3".

СП 63.13330. Заменить слова: "(с изменением N 1)" на "(с изменениями N 1, N 2)".

СП 131.13330. Заменить год утверждения: "2018" на "2020"; дополнить словами: "(с изменением N 1)".

СП 260.1325800. Заменить слова: "из тонкостенных" на "тонкостенные из"; "(с изменением N 1)" на "(с изменениями N 1, N 2)".

Дополнить раздел наименованиями ссылочных документов:

"ГОСТ Р 58904-2020/ISO/TR 25901-1:2016 Сварка и родственные процессы. Словарь. Часть 1. Общие термины";

"ГОСТ Р 58905-2020/ISO/TR 25901-3:2016 Сварка и родственные процессы. Словарь. Часть 3. Сварочные процессы";

"СП 266.1325800.2016 Конструкции сталежелезобетонные. Правила проектирования (с изменениями N 1, N 2)";

"СП 267.1325800.2016 Здания и комплексы высотные. Правила проектирования (с изменением N 1)".

3 Термины и определения

Первое предложение. Заменить ссылки: "ГОСТ 2601, ГОСТ Р ИСО 857-1" на "ГОСТ Р 58904, ГОСТ Р 58905".

5 Материалы для конструкций и соединений

5.3 Болтовые соединения

5.3.1 Болты и гайки для соединений

Подпункт 5.3.1.1. Исключить ссылку: "ГОСТ 10705,"; заменить ссылки: "ГОСТ Р 52643 - ГОСТ Р 52646, ГОСТ Р ИСО 898-2" на "ГОСТ 32484-1, ГОСТ 32484-3, ГОСТ 32484-5, ГОСТ ISO 898-2".

Подпункт 5.3.1.2. Изложить в новой редакции:

"5.3.1.2 Покрытие крепежных изделий должно соответствовать требованиям СП 28.13330.".

6 Расчетные характеристики материалов и соединений

6.5 Характеристики стальных канатов

Пункт 6.5.1. Таблица 3. Изложить в новой редакции:

"Таблица 3

Категория зданий и сооружений	Коэффициент
1 Трубопроводные мосты повышенной ответственности	1,1
2 Здания и сооружения повышенного уровня ответственности, эксплуатация которых связана с постоянным пребыванием в них людей; антенно-мачтовые сооружения повышенного уровня ответственности; трубопроводные мосты, кроме указанных в позиции 1	1,0
3 Здания и сооружения повышенного уровня ответственности; антенно-мачтовые сооружения, кроме указанных в позиции 2	0,95
4 Здания и сооружения повышенного уровня ответственности, эксплуатация которых не связана с наличием в них людей; здания и сооружения пониженного уровня ответственности со сроком службы свыше 5 лет	0,90
5 Здания и сооружения пониженного уровня ответственности со сроком службы до 5 лет	0,85

7 Расчет элементов на осевые силы и изгиб

7.1 Центрально растянутые и центрально сжатые элементы

Пункт 7.1.3. Первый абзац. Заменить номер формулы: "(13)" на "(10)".

7.2 Изгибаемые элементы

Пункт 7.2.4. Экспликация к формуле (31). Заменить обозначение:

на

7.3 Элементы, подверженные действию осевой силы с изгибом

Пункт 7.3.4. Второе предложение. Изложить в новой редакции:

"Этого нельзя допустить для стержней из сталей, у которых величина отношения

составляет 1,17 и менее.".

7.4 Подбор сечений центрально сжатых, сжато-изгибаемых и изгибаемых элементов

7.4.3 Сжато-изгибаемые и внецентренно сжатые элементы

Подпункт 7.4.3.7. Дополнить подпунктом 7.4.3.8 в следующей редакции:

"7.4.3.8 Расчет на устойчивость стержней швеллерного сечения, подверженных сжатию и изгибу в двух плоскостях, следует выполнять по формуле (116) СП 16.13330.2017. При этом значения коэффициентов

следует определять по таблице 18а в зависимости от условной гибкости

. Значения расчетных длин следует определять в соответствии с разделом 8.

Таблица 18а

	Схема приложения нагрузки
	Нагрузка слева от оси Y							Нагрузка справа от оси Y
Условная гибкость

	a	b	c	d	e	f	g	a	b	c	d	e	f	g
A_f/A_w <= 1,0

1,08	895,0	-117,58	1448,0	-440,57	0,293	0,108	2,50	821	16	1,98	0,156	0,73	0,058	0,486
2,17	830,0	-195,60	1325,0	-366,70	0,061	0,070	3,05	746	31	20	-0,39	0,74	0,083	0,627
2,53	813,2	-160,20	1227,6	-339,80	0,121	0,079	3,10	726,3	23,6	37,2	-1,18	0,69	0,09	0,723
2,89	796,6	-162,50	1182,1	-322	0,123	0,060	3,26	677	28,2	28,25	-0,72	0,61	0,11	0,7
3,25	758,8	-115,70	1014,0	-277	0,155	0,087	3,125	619,3	29,7	11,2	0,35	0,54	0,106	0,6
3,61	700	-94	885,7	-240,6	0,141	0,094	3	567,4	23,5	14,1	0,19	0,43	0,123	0,6
3,97	633,34	-47,14	685,5	-185,6	0,144	0,135	2,7	510,6	12,84	4,52	0,74	0,34	0,105	0,522
4,33	558,8	-3,98	500,7	-134,9	0,133	0,192	2,3	451,6	13,8	-10,8	1,5	0,27	0,1	0,4

4,70	454,3	-66,8	376,6	-0,07	0,127	1,51	0,79	415,2	22,1	-21	0,26	0,11	0,4	-0,03
5,06	393,6	-40,45	375,9	-0,087	0,181	1,56	0,8	370,6	11,1	-6,3	0,13	0,136	0,4	-0,02
5,42	340,85	-35,1	347,3	-0,087	0,185	1,52	0,754	335	-0,47	10,9	0,07	0,147	0,43	0
6,50	233,14	27,82	199,7	0,11	0,294	1,2	0,455	237	-17,3	35,5	-0,04	0,148	0,44	0,028
7,22	194	76	179,7	0,32	0,5	1,25	0,43	193,2	-36,9	47,2	-0,125	0,09	0,48	0,04
7,95	159,1	52,3	91,4	0,25	0,456	0,844	0,226	160,4	-32,17	40,4	-0,13	0,093	0,45	0,034
8,67	132	15,6	56	0,062	0,33	0,623	0,147	134,1	-23,28	34,4	-0,13	0,136	0,41	0,032
9,39	114,6	8,26	38,25	0,086	0,28	0,5	0,118	114,2	0,19	24,8	-0,045	0,27	0,35	0,023
A_f/A_w >= 1,0

1,08	882,2	166	1672	-423,35	0,73	0,373	2,96	850	9,26	18,7	-0,9	0,81	0,053	0,53
2,17	857,2	-11,7	1790,6	-415,7	0,5	0,258	4,1	779	35,31	40	-0,94	0,83	0,11	0,72
2,53	860,8	-4,68	1729,4	-386	0,46	0,29	4,41	761	23,18	67,36	-2,84	0,81	0,1	0,86
2,89	835,4	53,5	1465,3	-317,2	0,454	0,375	4,22	723,4	18,9	74,74	-3,18	0,73	0,11	0,91
3,25	793,4	48,6	1202	-249,1	0,382	0,374	3,93	678	19,64	77,54	-3,05	0,66	0,128	0,95
3,61	716,65	76,6	813	-156,9	0,267	0,438	3,2	614,5	17,5	67,3	-2,55	0,55	0,142	0,9
3,97	621,2	87,31	431,2	-74,6	0,188	0,44	2,25	551	12,54	50,8	-1,07	0,42	0,14	0,82
4,33	534,1	66,48	272,8	-43,6	0,111	0,41	1,73	484,4	4,94	23,44	0,87	0,29	0,144	0,66

4,70	458	-9,85	398,2	-0,094	0,383	1,81	0,5	430,4	28,42	-2,68	0,255	0,197	0,54	-0,026
5,06	388,9	43,9	295,8	0,113	0,422	1,4	0,43	378,6	32,77	2,73	0,2	0,26	0,5	-0,017
5,42	341	56,44	281	0,176	0,468	1,36	0,43	334,3	7,43	36,64	0,108	0,255	0,55	0,019
6,50	240	138,15	146,2	0,529	0,77	1,01	0,24	232,6	-2,03	47,38	0,17	0,158	0,52	0,033
7,22	190,55	137,21	70,4	0,638	0,842	0,646	0,14	179,3	-30	34,08	0,028	0,034	0,4	0,025
7,95	158,6	93,15	42,13	0,552	0,744	0,488	0,1	155,7	-22,27	42,24	0,024	0,133	0,48	0,033
8,67	130	61	23,5	0,5	0,6	0,317	0,076	133,1	17,3	37,55	0,22	0,378	0,46	0,034
9,39	110	62	8,18	0,5	0,7	0,15	0,066	113,3	39,64	24,68	0,26	0,625	0,37	0,021
Примечания 1 Полученные значения увеличены в 1000 раз. 2 Значения m_x и m_y принимаются со знаком "+" независимо от знаков эксцентриситетов. 3 Коэффициенты для промежуточных значений следует определять линейной интерполяцией.

8 Расчетные длины и предельные гибкости

8.2 Определение расчетных длин элементов

Пункт 8.2.6. Таблица 28. Графа "Формулы для определения коэффициента

нижнего участка колонны". Последняя строка. Изложить в новой редакции:

12 Проектирование соединений стальных конструкций

12.2 Проектирование болтовых соединений

Пункт 12.2.1. Первый абзац. Первое перечисление. Исключить слово: "высокопрочных".

Второй абзац. Исключить слово: "высокопрочных".

Третий абзац. Первое предложение. Изложить в новой редакции: "В соединениях без контролируемого натяжения используются болты различных классов прочности.".

Пункт 12.2.3. Исключить слово: "высокопрочных".

Пункт 12.2.5. Исключить слово: "высокопрочных".

Пункт 12.2.6. Первый абзац. Заменить слова: "высокопрочных болтах (с контролируемым натяжением)" на "болтах (с контролируемым натяжением)"; "соединение на высокопрочных болтах" на "соединение на болтах".

Пункт 12.2.7. Заменить слова: "соединений на высокопрочных болтах" на "соединений на болтах"; "соединения на высокопрочных болтах" на "соединения на болтах".

Пункт 12.2.8. Первый абзац. Исключить слово: "высокопрочных".

Второй абзац. Исключить слово: "высокопрочных".

Пункт 12.2.9. Исключить слово: "высокопрочных".

12.3 Фланцевые соединения на высокопрочных болтах, работающие на растяжение

Наименование подраздела. Изложить в новой редакции:

"12.3 Фланцевые соединения на болтах, работающие на растяжение"

Пункт 12.3.2. Исключить слово: "высокопрочными".

Пункт 12.3.3. Заменить слова: "высокопрочные болты из стали классов прочности не ниже 10.9, высокопрочные гайки" на "болты из стали классов прочности не ниже 10.9, гайки".

Пункт 12.3.15. Первый абзац. Исключить слово: "высокопрочных".

Экспликация к формуле. Пояснение к величине n. Исключить слово: "высокопрочных".

Пункт 12.3.16. Первый абзац. Исключить слово: "высокопрочных".

Пункт 12.3.17. Исключить слово: "высокопрочных".

12.4 Дюбельные соединения

Пункт 12.4.2. Первый абзац. Изложить в новой редакции:

"12.4.2 Крепления конструктивных элементов из стали толщиной t < 1,5 мм к металлическому основанию с использованием дюбельных соединений рассчитывают в соответствии с 10.1 и 10.2 СП 260.1325800.2016.".

Таблица 39. Графа "Расчетное сопротивление". Строка "Выдергивание дюбеля из опорного элемента". Заменить коэффициент надежности: "

" на "

Пункт 12.4.4. Изложить в новой редакции:

"12.4.4 Головка дюбеля должна быть расположена над более тонким из соединяемых листов.".

Пункт 12.4.5. Первый абзац. Заменить слова: "Расчетные усилия N_d, которые" на "Расчетные усилия, которые".

Таблица 40а. Изложить в новой редакции:

"Таблица 40а

Элемент конструкции	Коэффициент условий работы
Соединения, работающие на срез на дюбелях:
- смятие листа толщиной до 0,7 мм включ.	0,8
- смятие листа толщиной до 2,0 мм включ.	0,85

Перечисление "- На вырывание тонкого листа под головкой дюбеля:". Обозначение R_u. Изложить в новой редакции:

"R_u - расчетное сопротивление стали прикрепляемого элемента по временному сопротивлению.".

14 Фермы и связи из гнутосварных профилей

14.1 Материалы

Пункт 14.1.2. Исключить слово: "высокопрочные".

Пункт 14.1.3. Первое предложение. Исключить слова: "марки 14Г2АФ".

14.4 Расчет узлов связей

Пункт 14.4.1. Рисунок 24. Изложить в новой редакции:

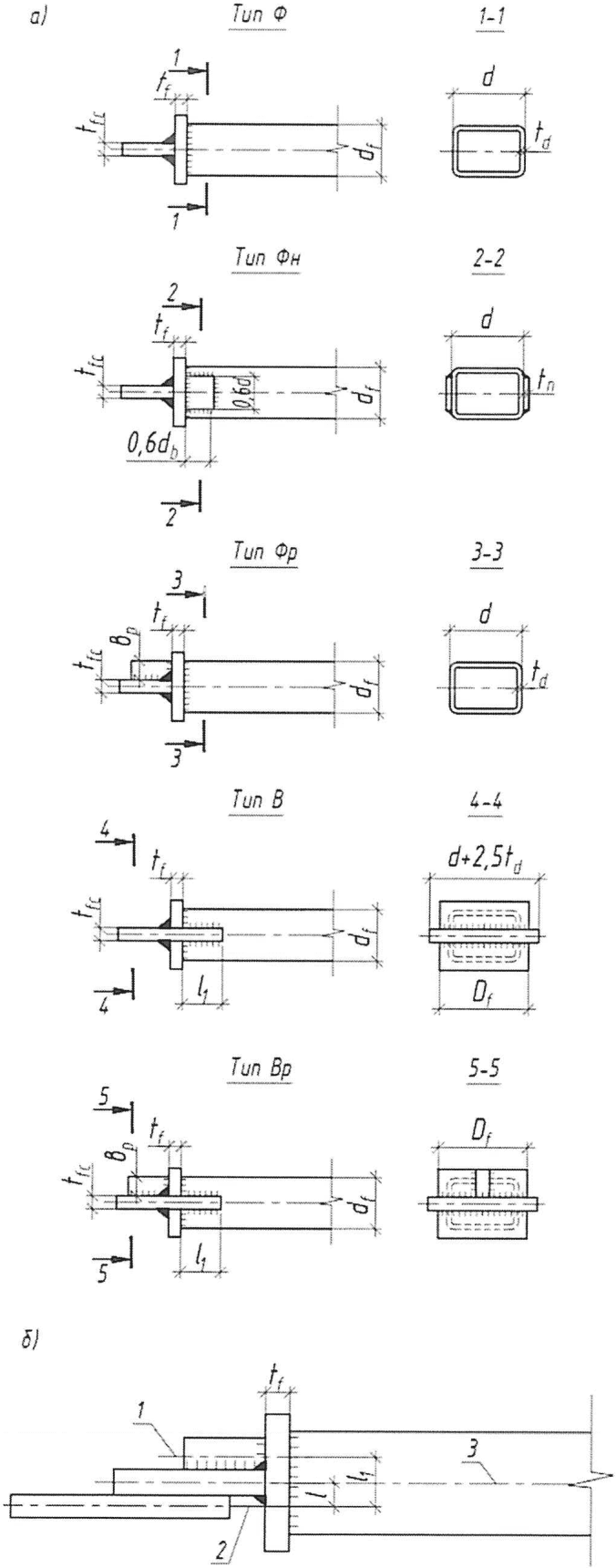

а - типы хвостовиков; б - соединение с фасонкой; 1 - линия

центра тяжести сечения фасонки связи с ребром;

2 - ось фасонки фермы; 3 - ось профиля

Рисунок 24 - Узлы связей из гнутосварных профилей

14.5 Проектирование

Пункт 14.5.7. Исключить.

15 Фермы с поясами из широкополочных двутавров

15.1 Общие положения

Пункт 15.1.1. Второй абзац. Изложить в новой редакции:

"Для указанных ферм следует использовать сталь с R_yn <= 390 МПа (3980 кгс/см²) и сварочные материалы с R_wun = 490 МПа (5000 кгс/см²).".

20 Балки

20.3 Бистальные балки

Пункт 20.3.2. Второй абзац. Заменить слова: "(согласно стандарту по режимам работы грузоподъемных кранов)" на "согласно СП 20.13330".

20.5 Балки с перфорированной стенкой

Пункт 20.5.1. Первый абзац. Изложить в новой редакции:

"20.5.1 Балки с перфорированной стенкой следует проектировать из прокатных двутавров (>= I 20) из стали с пределом текучести, принимаемым по таблице В.5 СП 16.13330.2017, или сварного сечения из листового проката из стали с пределом текучести, принимаемым по таблице В.3 СП 16.13330.2017.".

Пункт 20.5.2. Первый абзац. Перечисления и формулы (168) - (170). Изложить в новой редакции:

"для точек, находящихся в вырезанных отверстиях, ближайших к полкам тавров

(168)

для ближайших точек, находящихся на верхней поверхности полок тавров над вырезанными отверстиями

(169)

(170)".

Экспликация к формулам (168), (169) и (170). Дополнить пояснение: "где M - изгибающий момент в сечении балки;" пояснением: "t_w - толщина стенки;".

Пояснение к W_x. Дополнить слова: "x-x" словами: "(при расчете сечения по точке 2:

; при расчете сечения по точке 4:

, где d₂, d₄ - расстояния от центра тяжести сечения до точки 2 и точки 4 соответственно)".

Рисунок 48. Изложить в новой редакции:

"а)

б)

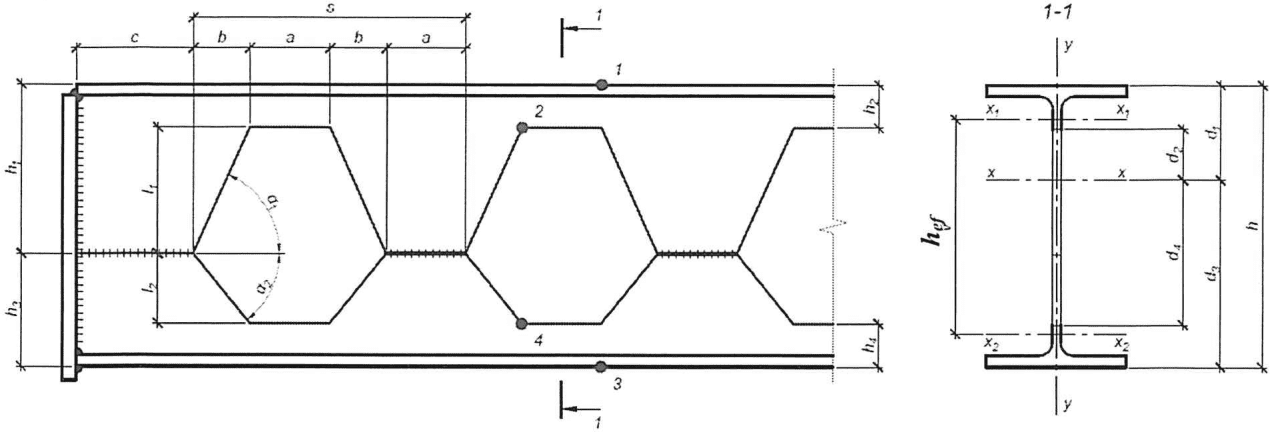

а - стенка с шестиугольной перфорацией;

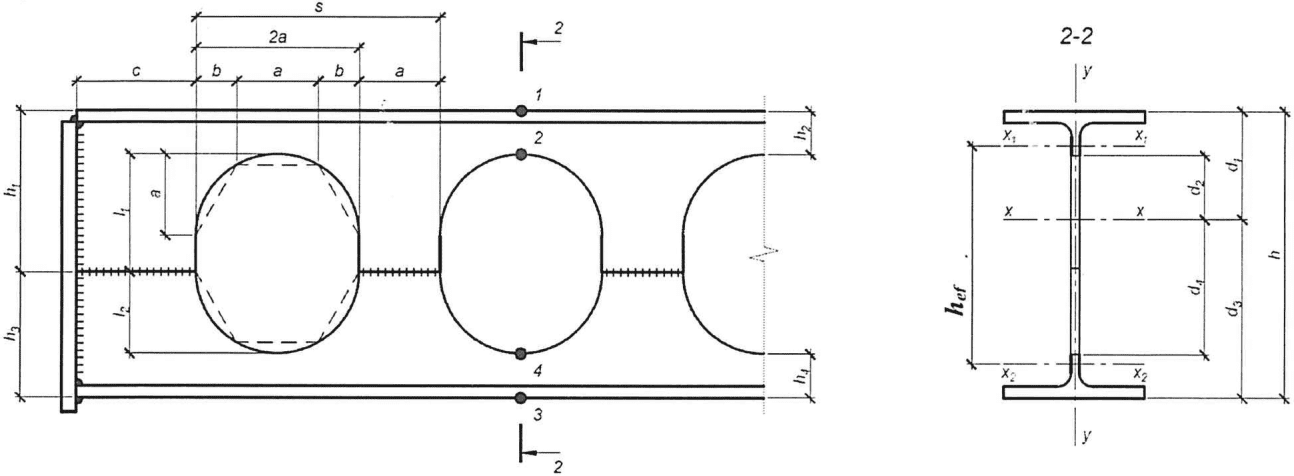

б - стенка с круглой перфорацией

Рисунок 48 - Схема участка балки с перфорированной стенкой

Дополнить подпунктами 20.5.2.1, 20.5.2.2 в следующей редакции:

"20.5.2.1 При определении несущей способности балки с перфорированной стенкой в точках 2 и 4:

(170а)

(170б)

где M - изгибающий момент в сечении балки;

Q₁, Q₂ - поперечные силы, воспринимаемые верхним и нижним тавровым сечением соответственно;

N - продольная сила в сечении балки;

I_x - момент инерции развитого двутавра в сечении балки с отверстием (сечение нетто) относительно оси x-x;

A_n - площадь сечения развитого двутавра в сечении балки с отверстием (сечение нетто);

W_1,min, W_2,min - наименьшие моменты сопротивления для верхнего и нижнего таврового сечения соответственно;

a - ширина перемычки в стенке балки;

d₂, d₄ - расстояния от центра тяжести сечения до точки 2 и точки 4 соответственно.

20.5.2.2 При определении несущей способности балки с перфорированной стенкой в точках 1 и 3:

(170в)

(170г)

где M - изгибающий момент в сечении балки;

Q₁, Q₂ - поперечные силы, воспринимаемые верхним и нижним тавровым сечением соответственно;

N - продольная сила в сечении балки;

I_x - момент инерции развитого двутавра в сечении балки с отверстием (сечение нетто) относительно оси x-x;

A_n - площадь сечения развитого двутавра в сечении балки с отверстием (сечение нетто);

W_1,max, W_2,max - наибольшие моменты сопротивления верхнего и нижнего таврового сечения соответственно;

a - ширина перемычки в стенке балки;

d₁, d₃ - расстояния от центра тяжести сечения до точки 1 и точки 3 соответственно.".

Пункт 20.5.5. Первый абзац. Изложить в новой редакции:

"20.5.5 Стенку балки в зоне перемычки необходимо проверять на устойчивость по формуле

(170д)

Касательные напряжения в стенке перемычки вычисляют по формуле

(170е)

где Q - поперечная сила в сечении рассматриваемой перемычки;

t_w - толщина стенки;

a - ширина перемычки в стенке балки;

s - шаг перфорации стенки;

h_ef - расстояние между центрами тяжести тавров.

Критическое касательное напряжение вычисляют по формуле

(170ж)

где

- угол перфорации стенки (см. рисунок 48);

- нормальное критическое напряжение, вычисляемое по формуле

(170и)

здесь

- коэффициент продольного изгиба, определяемый согласно 7.1.3 СП 16.13330.2017 при гибкости

, где l = l₁ + l₂ - высота перфорации стенки балки (см. рисунок 48).

При расчете стенки перфорированной балки с круглыми либо овальными отверстиями в зоне перемычки используют геометрические размеры вписанного в окружность диаметром 2a равностороннего шестиугольника (см. рисунок 48, б).

Сосредоточенные грузы следует располагать только в сечениях балки, не ослабленных отверстиями.

Высота стенки сжатого таврового сечения должна удовлетворять требованиям 7.3.2 СП 16.13330.2017, в формуле (29) которого следует принимать

.".

20.6 Элементы двутаврового сечения с гофрированной стенкой

20.6.1 Общие положения

Подпункт 20.6.1.6. Заменить ссылку: "ГОСТ 27772-2015 (таблица 4)" на "ГОСТ 27772-2021 (таблица 4)".

25 Многоэтажные и высотные здания

25.1 Общие положения

Пункт 25.1.1. Дополнить слова: "зданий и комплексов" ссылкой: "(СП 267.1325800)".

Пункты 25.1.13, 25.1.14. Исключить.

25.2 Конструирование основных несущих элементов

Пункты 25.2.8, 25.2.9. Исключить.

Пункты 25.2.11 - 25.2.14. Исключить.

Пункт 25.2.17. Изложить в новой редакции.

"25.2.17 Монолитные и сборные плиты перекрытий (в том числе по несъемной опалубке из профилированного настила) при проектировании следует объединять со стальными балками путем установки гибких или жестких упоров. В случае если балка не рассматривается как комбинированная (совместно работающая с железобетонным перекрытием), гибкие или жесткие упоры необходимо ставить только для раскрепления стальных балок из плоскости (требуемый шаг раскрепления определяется расчетом стальных балок на устойчивость в соответствии с 8.4.5 СП 16.13330.2017), а железобетонное перекрытие следует рассчитывать отдельно от балок перекрытия. В случае если балка рассматривается как комбинированная, конструкцию следует рассчитывать как сталежелезобетонную в соответствии с требованиями разделов 6 и 8 СП 266.1325800.2016.".

Пункт 25.2.22. Второе предложение. Исключить ссылку: "и ГОСТ 52246".

Четвертое предложение. Заменить слова: "с выштамповками" на ", где профили с выштамповками выполняют функцию рабочей арматуры плиты,".

25.3 Расчет

Пункт 25.3.6. Исключить.

Библиографические данные. Заменить код ОКС: "01.080.10" на "91.080.10".

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/prikaz/30/izmen_99856.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

"Изменение N 3 к СП 294.1325800.2017 "Конструкции стальные. Правила проектирования"(утв. и введено в действие Приказом Минстроя России от 19.12.2022 N 1073/пр)

Вернуться в "Каталог нормативных документов"

"Изменение N 3 к СП 294.1325800.2017 "Конструкции стальные. Правила проектирования"
(утв. и введено в действие Приказом Минстроя России от 19.12.2022 N 1073/пр)
