Пункт 7.3. Второй абзац. Заменить слова: "различную вероятность образования (появления) трещин и предельные расчетные значения ширины их раскрытия" на "ограничение предельных напряжений в бетоне или предельную ширину раскрытия трещин".
Пункт 7.5. Первый абзац. Исключить слово: "напрягаемой".
Пункт 7.6. Заменить слова: "В конструкциях с ненапрягаемой арматурой" на "В расчетах конструкций с ненапрягаемой арматурой по первой группе предельных состояний".
Пункт 7.11. Двенадцатый абзац. Дополнить слова: "из четырех канатов К7" ссылкой: "по ГОСТ 13840".
Таблица 7.2. Изложить в новой редакции:
"Таблица 7.2
".
Пункт 7.13. Дополнить после последнего абзаца абзацем в следующей редакции:
"В сборно-монолитных и монолитных конструкциях следует учитывать влияние экзотермического разогрева при бетонировании.".
Пункт 7.19. Изложить в новой редакции:
"7.19 Для конструкций мостов и труб следует применять тяжелый бетон классов по прочности на сжатие B20, B22,5, B25, B27,5, B30, B35, B40, B45, B50, B55 и B60 по ГОСТ 26633. Бетон классов B22,5 и B27,5 следует предусматривать при условии, что это приводит к экономии цемента и не снижает других технико-экономических показателей конструкции.
При соответствующем технико-экономическом обосновании допускается применение бетонов класса по прочности на сжатие выше B60 по ГОСТ 26633, а также фибробетонов на основе стальной и полимерной фибры, в том числе сверхпрочных.
В зависимости от вида конструкций, их армирования и условий работы применяемый бетон должен соответствовать требованиям, приведенным в таблице 7.4. Если при расчетах по первому предельному состоянию к расчетному сопротивлению бетона применяют коэффициенты условий работы, приведенные в таблице 7.4, минимальные значения классов следует разделить на значения этих коэффициентов.
Инъецирование арматурных каналов в предварительно напряженных конструкциях должно проводиться раствором с прочностью на 28-й день не ниже 30 МПа.
Для омоноличивания стыков сборных конструкций следует применять бетон класса по прочности на сжатие не ниже принятого для стыкуемых элементов, но не выше B35, если более высокий класс не требуется по расчету или в соответствии с конструктивными требованиями.".
Таблица 7.5. Головка таблицы. Первая графа. Заменить слова: "согласно СНиП 23-01" на "согласно СП 131.13330".
Четвертая строка. Вторая графа. Заменить марку: "F300 (в солях)" на "F2300 (в солях)".
Примечания. Дополнить примечанием 3 в следующей редакции:
"3 К зонам воздействия антигололедных солей относятся элементы, примыкающие к автодорожному полотну, уборка снега с которого может проводиться с использованием солей, а также зоны конструкций, расположенные в плане и по высоте не далее 3 м от него, не имеющие гидроизоляции либо иной антикоррозионной защиты.".
Пункты 7.22, 7.23. Изложить в новой редакции:
"7.22 В подводных и подземных сооружениях, не подвергающихся электрической и химической коррозии, следует применять бетон с маркой по водонепроницаемости W6.
Остальные элементы и части конструкций, в том числе бетонируемые стыки железобетонных мостов и труб и защитный слой одежды ездового полотна, должны проектироваться из бетона, имеющего марку по водонепроницаемости не ниже W8.
Для бетона с морозостойкостью F2300 водонепроницаемость допускается назначать W12, а минимальный класс бетона на сжатие - B35.
В элементах конструкций, предназначенных для эксплуатации в агрессивных средах, включая воздействие агрессивных грунтовых вод, морского климата и морской воды, следует применять бетоны, обладающие стойкостью в соответствии с требованиями СП 28.13330 по составу, классу прочности, маркам морозостойкости и водонепроницаемости, минимальному защитному слою - с учетом срока эксплуатации конструкций.
7.23 Минимальный класс поверхности бетонных и железобетонных конструкций следует принимать в соответствии с требованиями приложения Х и СП 70.13330:
А3 - предназначенных под окраску, в том числе архитектурную, вторичную защиту от воздействия окружающей среды и напыляемую гидроизоляцию;
А4 - предназначенных для укладки оклеечной (наплавляемой) гидроизоляции;
А6 - обрабатываемых проникающими составами без образования пленки на поверхности, а также подземных, покрываемых обмазочной гидроизоляцией, и надземных без покрытия;
А7 - омоноличиваемых бетоном, а также подземных, не имеющих покрытия.".
Пункт 7.31. Первый абзац. Заменить слова: "для проектного класса" на "в проекте".
Пункт 7.33. Таблица 7.14. Изложить в новой редакции:
"Таблица 7.14
".
Одиннадцатый абзац. Дополнить слова: "в том числе импортных или выпускаемых по техническим условиям," словами: "и арматуры классов А500 и А600 по ГОСТ 34028, а также арматуру с периодическим профилем поверхности, имеющим многорядное расположение поперечных ребер классов А500СП, Ау500СП и Ав500П, как имеющую повышенные характеристики сцепления с бетоном,".
Дополнить после одиннадцатого абзаца абзацем в следующей редакции:
"Разрешается использовать в качестве конструктивной (не расчетной) арматуру классов А500.".
Двенадцатый, тринадцатый абзацы. Изложить в новой редакции:
"Как правило, следует применять стабилизированные (с пониженной релаксацией) канаты К7 по ГОСТ Р 53772. Применение нестабилизированных (с обычной релаксацией) арматурных канатов К7 по ГОСТ 13840 допускается при соответствующем технико-экономическом обосновании.
Допускается применение арматурных канатов обычного сечения К7 и пластически обжатых К7О. Канаты также могут применяться в защитной полиэтиленовой оболочке со смазкой и без смазки (моностренды). Применение пластически обжатых арматурных канатов допускается только в конструкциях, работающих без сцепления. Арматурные канаты К7 и К7О могут применяться в защитной полиэтиленовой оболочке со смазкой и без смазки (моностренды). Применение монострендов, а также канатов К7О без оболочки допускается только в конструкциях, работающих без сцепления.".
Пункт 7.38. Изложить в новой редакции:
"7.38 Расчетные сопротивления сжатию арматуры Rsc, Rpc принимают равными расчетным сопротивлениям растяжению Rs, Rp, но не более 500 МПа для всех видов арматуры, включая напрягаемую, имеющую сцепление с бетоном, и нулю - для напрягаемой арматуры, не имеющей сцепления.".
Пункт 7.45. Первый абзац. Исключить.
Пункт 7.45. Второй абзац. Изложить в новой редакции:
"При расчетах на прочность напрягаемых элементов на осевое растяжение на стадии создания в конструкции предварительного напряжения, а также на стадии монтажа до объединения арматуры с бетоном (омоноличивание напрягаемой арматуры) следует применять расчетные сопротивления арматурной стали растяжению с коэффициентами условий работы, равными:
1,10 - для стержневой арматурной стали, а также для арматурных элементов из высокопрочной проволоки и арматурных канатов К7 по ГОСТ Р 53772;
1,05 - для арматурных канатов класса К7 по ГОСТ 13840, а также для стальных канатов со спиральной и двойной свивкой и закрытых.
Четвертый абзац. Исключить.
Дополнить абзацем в следующей редакции:
"Арматура, не имеющая сцепления с бетоном, на стадии эксплуатации должна удовлетворять требованиям по предельным состояниям первой группы, включая требования по расчету на выносливость, и второй группы, предъявляемым в соответствии с разделом 8.".
Пункт 7.46. Второй абзац. Изложить в новой редакции:
"Расчетные сопротивления и конструктивные требования для арматурных стержней, анкеруемых в бетоне, следует принимать в соответствии с указаниями, относящимися к арматуре.".
Пункт 7.48. Первый, второй абзацы. Изложить в новой редакции:
"7.48 Во всех расчетах элементов мостов, производимых по формулам упругого тела, кроме расчетов мостов с ненапрягаемой арматурой на выносливость и на трещиностойкость допускается использовать отношения модулей упругости n1 (Es/Eb или Ep/Eb), определяемые по значениям модулей, приведенным для арматуры в таблице 7.19 и для бетона в таблице 7.11.
При расчетах элементов мостов с ненапрягаемой арматурой на выносливость и на трещиностойкость необходимо учитывать пластические и реологические (включая виброползучесть) свойства бетона. Допускается для учета этих факторов при определении напряжений и геометрических характеристик приведенных сечений площадь арматуры учитывать с коэффициентом отношения модулей упругости n'. Значения n' следует принимать при бетоне классов:
B20 .................. 22,5;
B22,5 и B25 .......... 20;
B27,5 ................ 17;
B30 и B35 ............ 15;
B40 и выше ........... 10.".
Пункт 7.50. Изложить в новой редакции:
"7.50 Расчетные усилия в статически неопределимых конструкциях следует определять с учетом перераспределения усилий от усадки и ползучести бетона, саморазогрева бетона в процессе твердения, искусственного регулирования и предварительного напряжения. Суммарное расчетное усилие от этих факторов допускается определять умножением значений усилий и перемещений от нормативных воздействий на коэффициент надежности по нагрузке 1,1 (или 0,9).".
Пункт 7.56. Перед вторым (последним) абзацем дополнить абзацем в следующей редакции:
"Для уточнения работы железобетонных элементов возможен расчет по фактическим диаграммам деформирования материалов с учетом их нелинейной работы.".
Второй (последний) абзац. Дополнить слова: "в соответствии с 7.2" словами: "и приложением 8".
Пункт 7.58. Четвертый абзац. Исключить.
Пункт 7.61. Третий - пятый абзацы. Изложить в новой редакции:
"Если при расчете по прочности полученное значение относительной высоты сжатой зоны
окажется по величине больше граничного значения .Указаниями СП 63.13330 следует руководствоваться при расчетах:
железобетонных элементов на косое внецентренное сжатие и косой изгиб;
элементов прямоугольной и непрямоугольной формы с арматурой, произвольно распределенной по сечению;
коротких консолей;
конструкций на продавливание и отрыв;
элементов, работающих на изгиб с кручением.
Во всех перечисленных расчетах следует для бетона и арматуры принимать расчетные сопротивления, предельные деформации, а также диаграммы деформирования бетона и арматуры, установленные в настоящем своде правил.".
Пункт 7.65. Первый абзац. Изложить в новой редакции:
"Если рабочая напрягаемая арматура в изгибаемых железобетонных элементах автодорожных мостов не имеет сцепления с бетоном, то расчет сечений по прочности проводится согласно 7.62 и 7.63, при этом в соответствующие формулы вместо расчетного сопротивления растяжению напрягаемой арматуры вводится значение
Пункт 7.71. Формула (7.40). Заменить последний член формулы:
на .Пункт 7.78. Экспликация к формулам (7.61) и (7.62). Определение Q. Изложить в новой редакции:
"Q - максимальное значение поперечной силы от внешней нагрузки, расположенной по одну сторону от рассматриваемого наклонного сечения и определяемой с учетом переменности сечения по длине;".
Пункт 7.86. Экспликация к формуле (7.73). Определение Q. Изложить в новой редакции:
"где Q - максимальное сдвигающее усилие от внешних нагрузок и предварительного напряжения в наклонной арматуре, взятых с коэффициентами надежности, соответствующими расчетам по первой группе предельных состояний. Значение сдвигающего усилия от внешних нагрузок следует определять с учетом переменности сечения по длине согласно 7.78;".
Пункт 7.95. Таблица 7.24. Изложить в новой редакции:
"Таблица 7.24
".
Пункт 7.95. Девятый (последний) абзац. Дополнить абзацем в следующей редакции:
"Железобетонные конструкции мостов и труб в зависимости от их вида и назначения, применяемой арматуры и условий работы должны удовлетворять категориям требований по трещиностойкости, приведенным в таблице 7.24. Трещиностойкость характеризуется значениями растягивающих и сжимающих напряжений в бетоне и расчетной шириной раскрытия трещин. Требования таблицы 7.24 соответствуют нормальным условиям эксплуатации в среде, не агрессивной к арматуре и бетону конструкции. При выявлении среды, агрессивной по отношению к арматуре либо бетону, могут предъявляться иные более жесткие требования, либо применяться другие меры по обеспечению эксплуатационной надежности.".
Пункт 7.103. Второй абзац. Изложить в новой редакции:
"Предельные значения главных растягивающих напряжений в стенках с напрягаемой арматурой в зависимости от отношения указанных величин должны приниматься не более приведенных в таблице 7.25.".
Пункт 7.106. Экспликация к формуле (7.94). Определение
"где
Пункт 7.110. Первый абзац. Изложить в новой редакции:
"7.110 При расчете ширины раскрытия нормальных трещин радиус армирования должен определяться без учета напрягаемой арматуры, натянутой на бетон, находящейся в открытых или закрытых каналах, а также арматуры, не имеющей сцепления с бетоном, по формуле".
Шестой (последний) абзац. Дополнить абзацами в следующей редакции:
"При расположении арматуры в несколько рядов величину раскрытия трещин следует определять на уровне максимально растянутой арматуры.
Для напрягаемой арматуры величину раскрытия трещин следует определять на уровне напрягаемой арматуры, расположенной в наиболее растянутой зоне бетона. При этом величина раскрытия трещин на уровне наиболее растянутой ненапрягаемой арматуры должна удовлетворять требованиям категории 3в.
В случае, когда ширина рассматриваемой растянутой зоны значительна, рекомендуется проверять величину раскрытия трещин, разбивая эту зону на отдельные участки.".
Пункт 7.116. Изложить в новой редакции:
"7.116 Для сборных, монолитных и сборно-монолитных бетонных и железобетонных конструкций при обеспечении условий их изготовления, требуемой долговечности и совместной работы арматуры и бетона необходимо выполнять конструктивные требования, изложенные в настоящем разделе."
Пункт 7.117. Таблица 7.27. Сноска <*>. Изложить в новой редакции:
"<*> При применении двух арматурных сеток наименьшая толщина стенок принимается такой же, как при наличии пучков.".
Пункт 7.119. Дополнить слова: "(кроме реконструируемых сооружений" словами: "и сооружений, подлежащих капитальному ремонту".
Дополнить пункт 7.119 абзацами в следующей редакции:
"При соответствующем обосновании допускаются защитные слои меньшей толщины при условии применения средств вторичной защиты бетона.
Защитный слой, как правило, не должен превышать 8 см (в буровых сваях - 10 см).
При необходимости создания между поверхностью бетона и рабочей арматурой слоя бетона большей толщины следует выполнять дополнительное армирование данного слоя арматурой, имеющей надежное сцепление с бетоном.".
Таблица 7.29. Дополнить пунктом 8 в следующей редакции:
"
".
Пункт 7.122. Изложить в новой редакции:
"7.122 Расстояние в свету между отдельными продольными рабочими стержнями ненапрягаемой арматуры и пучками арматуры, напрягаемой на упоры, должно приниматься:
а) если стержни занимают при бетонировании горизонтальное или наклонное положение, см, не менее, при расположении арматуры:
4 - в один ряд;
5 - в два ряда;
6 - в три ряда или более;
б) если стержни занимают при бетонировании вертикальное положение - 5 см.
При стесненных условиях для размещения арматуры допускается располагать стержни ненапрягаемой арматуры группами (без зазора между стержнями) по два или по три стержня. Расстояние по ширине в свету между группами следует принимать, см, не менее:
5 - при двух стержнях в группе;
6 - при трех стержнях в группе.
Указанные расстояния в свету между соседними стержнями следует увеличивать при нахлестах и перепусках стержней, а также при наличии стыковых муфт на 2 см.
Пункт 7.123. Таблица 7.30. Изложить в новой редакции:
"Таблица 7.30
".
Пункт 7.126. Первый абзац. Изложить в новой редакции:
"7.126 Начало отгибов продольных растянутых стержней арматуры периодического профиля в изгибаемых элементах или обрыв (начало анкеровки) таких стержней следует располагать за сечением, в котором стержни не учитывают по расчету.".
Пункт 7.129. Третий абзац. Изложить в новой редакции:
"В элементах, напрягаемых на упоры, с арматурой, не рассчитываемой на выносливость, допускается применять без устройства анкеров (внутренних и наружных) отдельные высокопрочные проволоки периодического профиля и арматурные канаты класса К7, а также пучки не более чем из четырех канатов класса К7 по ГОСТ 13840.".
Пункт 7.134. Третий абзац. Дополнить абзацем в следующей редакции:
"Распределительная арматура в плитах и хомуты в сваях должна иметь площадь не менее 20% площади продольной рабочей арматуры.".
Пункт 7.136. Дополнить вторым абзацем в следующей редакции:
"Шаг распределительной арматуры плит не должен превышать 25 см.".
Пункт 7.137. Изложить в новой редакции:
"7.137 Армирование ненапрягаемых конструкций на восприятие поперечных сил следует осуществлять наклонными стержнями или нормальными к оси балки хомутами, а также их комбинацией. Хомуты следует объединять с продольной арматурой в пространственные каркасы.".
Пункт 7.143. Пятый абзац. Изложить в новой редакции:
"Поперечная арматура, устанавливаемая по расчету, должна иметь надежную заделку по концам, которая обеспечивается заводкой или загибом за продольную арматуру, расположенную у граней железобетонного элемента, либо приваркой одного или двух горизонтальных стержней по концам. Рабочая длина хомута, учитываемая в расчете, равна расстоянию между точками начала зон анкеровки.".
Пункт 7.148. Дополнить вторым абзацем в следующей редакции:
"В замкнутых хомутах из арматуры периодического профиля при отсутствии загибов по концам длина перехлеста должна составлять не менее 30 диаметров.".
Пункт 7.149. Изложить в новой редакции:
"7.149 В зоне расположения анкеров напрягаемых арматурных элементов под опорными плитами следует устанавливать косвенную арматуру в виде системы параллельно расположенных вдоль оси пучка сварных сеток или спиралей. Допускается использование арматуры класса А500С в качестве косвенного армирования.
В зоне анкеровки одиночных арматурных канатов К7 и проволок периодического профиля, выполняемой без анкеров, косвенную арматуру допускается не устанавливать.
На длине анкеровки пучков из четырех и менее арматурных канатов К7 установка косвенной арматуры обязательна.
Кроме косвенной арматуры, устанавливаемой в зоне непосредственной передачи усилия на бетон, зону расположения анкеров необходимо армировать дополнительной (устанавливаемой по расчету) арматурой, воспринимающей местные напряжения.".
Пункт 7.151. Третий абзац. Изложить в новой редакции:
"Для хомутов и вертикальных стержней, обеспечивающих устойчивость сжатой рабочей арматуры, следует применять арматуру диаметром не менее 10 мм. Для повышения устойчивости сжатых рабочих стержней опоры кроме цепочек хомутов следует предусматривать постановку связей, соединяющих продольные вертикальные стержни на поперечных гранях опоры. Связи должны образовывать жесткую неизменяемую конструкцию из арматурных стержней диаметром не менее 16 мм и устанавливаться в плане и по высоте не реже чем через 1,6 м.".
Пункт 7.153. Четвертый абзац. Изложить в новой редакции:
"Спирали должны иметь поперечный размер навивки не менее 20 см. Шаг витков спирали следует назначать не менее 4 см и не более 1/5 диаметра сечения элемента или 10 см.".
Пункт 7.155. Первый абзац. Изложить в новой редакции:
"7.155 Сварные соединения арматуры должны отвечать требованиям ГОСТ 14098 и ГОСТ Р 57997. Для применяемых стыков должны указываться категория ответственности и соответствующая им категория требований к контролю качества сварных соединений.".
Пункт 7.157. Второй абзац. Изложить в новой редакции:
"В сварных сетках стыки (тип стыка - К1-Кт) разрешается располагать сварные стыки в шахматном порядке (не более 50% сварных стыков в расчетном сечении). Крайние стержни, а также все стержни сеток косвенного армирования необходимо сваривать во всех пересечениях.".
Пункт 7.158. Изложить в новой редакции:
"7.158 При изготовлении из арматурной стали классов А240, А300 и А400 сеток и каркасов, которые в соответствии с указаниями таблицы 7.14 должны выполняться в вязаном варианте, применение сварных соединений для основной арматуры может быть допущено только в местах, где напряжения в стержнях арматуры не превышают 50% установленных расчетных сопротивлений.".
Пункт 7.160. Первый абзац. Изложить в новой редакции:
"7.160 Для стыков стержневой горячекатаной арматуры из стали классов А240, А300 и А400 при монтаже конструкций допускаются применение ванно-шовной сварки на стальной скобе накладке длиной не менее 5 диаметров стержней, а также применение нахлесточных стыков с парными смещенными накладками, приваренными односторонними или двусторонними швами суммарной длиной не менее 10 диаметров стыкуемых стержней. Ванно-шовную сварку следует применять при диаметре стержней не менее 20 мм.".
Пункт 7.161. Второй абзац. Изложить в новой редакции:
"В вязаных арматурных каркасах конструкций автодорожных и городских мостов для закрепления арматуры в проектном положении и возможности их транспортирования, монтажа и бетонирования допускается в местах пересечения стержней арматуры устройство вспомогательных сварных соединений (прихваток). Как правило, соединения должны располагаться вне мест наибольшего использования арматуры таким образом, чтобы в одном расчетном сечении было не более 5% таких соединений. Тип прихваток, количество и места их расположения должны соответствовать технологическим регламентам.".
Пункт 7.163. Шестой абзац. Изложить в новой редакции:
"В местах расположения стыков стержней арматуры внахлестку должна в обязательном порядке устанавливаться поперечная арматура, в том числе в виде хомутов. В местах, где стыкуется максимально допустимое количество арматуры, установленной по расчету на прочность, шаг поперечной арматуры следует назначать не более 10 см, а в буронабивных столбах шаг таких хомутов - 13 см.".
Пункт 7.164. Изложить в новой редакции:
"7.164 Допускается стыковка стержней рабочей арматуры, в том числе разных диаметров, с использованием несварных муфт различной конструкции. Допускается использование муфт заводского изготовления, выпускаемых по техническим условиям, после всестороннего исследования (испытаний оценки соответствия) их свойств на прочность, коррозионную стойкость, стойкость к усталостным разрушениям (работа на выносливость) и т.п. Технические условия должны регламентировать среди прочего: область применения; порядок установки; значения усилий, передаваемых через муфту; долговечность работы соединения; методы контроля выполняемой стыковки и т.п. Срок службы используемых муфт должен быть не менее срока службы стыкуемых элементов.".
Пункт 7.170. Второй абзац. Заменить ссылку: "таблице 7.31" на "таблицах 7.32 и 7.33".
Таблица 7.31. Исключить.
Дополнить таблицами 7.32, 7.33 в следующей редакции:
"Таблица 7.32
Таблица 7.33
".
Пункт 7.171. Изложить в новой редакции:
"7.171 Закладные изделия из отдельных листов или фасонных профилей с приваренными к ним втавр или внахлестку анкерными стержнями из арматурных сталей класса А300 или А400 диаметром не более 25 мм должны проектироваться в соответствии с требованиями ГОСТ 19292. Сварные соединения должны выполняться в соответствии с требованиями ГОСТ 14098 и ГОСТ Р 57997.".
Пункт 7.176. Первый абзац. Исключить.
Пункт 7.177. Изложить в новой редакции:
"7.177 При отсутствии бетонных облицовочных блоков должного качества допускается при технико-экономическом обосновании применение для опор облицовки из естественного морозостойкого камня с прочностью на сжатие не ниже 59 МПа, при мощном ледоходе - не ниже 98 МПа. Также допускается облицовка опор естественным морозостойким камнем по архитектурным соображениям.".
Пункт 7.178. Второй абзац. Изложить в новой редакции:
"Длина арматурных выпусков, заводимых в нишу или отверстие, должна быть не менее длины заделки стержней.".
Пункт 7.179. Второй, третий абзацы. Изложить в новой редакции:
"Участки элементов (ригелей, насадок и т.п.) в местах передачи на них давления от пролетных строений, при необходимости, должны быть армированы дополнительной косвенной арматурой, требуемой по расчету на местное сжатие (смятие). На этих участках, а также под монолитными стыками пролетных строений и на оголовках опор не должно быть мест, где возможен застой попадающей воды.
На головных частях опор в местах расположения деформационных швов верхнему слою бетона на опорах следует придавать уклоны (не менее 1:10), обеспечивающие сток воды.".
Пункт 7.180. Третий абзац. Изложить в новой редакции:
"Расстояние от граней подферменных площадок до граней оголовка следует назначать с учетом возможности установки домкратов для подъема концов пролетных строений и принимать, см, не менее:
а) вдоль моста:
при пролетах от 15 до 30 м - 15;
" " " 30 " 100 м - 25;
" " свыше 100 м - 35;
б) поперек моста:
при закругленной форме оголовка от угла подферменной площадки до ближайшей грани оголовка - не менее указанных в перечислении а);
при прямоугольной форме оголовка, см, не менее:
для плитных пролетных строений - 20;
для всех пролетных строений, кроме плитных, при опорных частях:
резиностальных - 20;
плоских, тангенциальных, а также
с листом скольжения из полимерных
материалов - 30;
катковых и секторных - 50.".
Пункт 7.182. Изложить в новой редакции:
"7.182 Все внутренние поверхности балластных корыт пролетных строений железнодорожных мостов и опор, в автодорожных мостах - вся ширина пролетного строения (включая тротуары), переходные плиты, а также засыпаемые грунтом поверхности опор, водопропускных труб (лотков) должны быть защищены изоляцией, препятствующей проникновению воды к защищаемым поверхностям бетона.".
8 Стальные конструкции
Пункт 8.2. Дополнить вторым и третьим абзацами в следующей редакции:
"В заводских и монтажных соединениях листового проката из атмосферостойкой стали марки 14ХГНДЦ допускается применение сварных стыковых и угловых швов, выполняемых во всех пространственных положениях. При этом допускается применение монтажных сварных стыковых и тавровых соединений элементов несущих конструкций из стали марки 14ХГНДЦ, выполняемых автоматической сваркой под флюсом, в том числе с применением гранулированной металлохимической присадки, механизированной сваркой в смеси защитных газов и ручной дуговой сваркой.
При проектировании автодорожных, железнодорожных и пешеходных стальных конструкций мостов, путепроводов и эстакад из атмосферостойкой стали марки 14ХГНДЦ необходимо учитывать возможность антикоррозионной защиты во время эксплуатации в случае недостаточной коррозионной стойкости.".
Пункт 8.4. Дополнить абзацем в следующей редакции:
"Допускается для основных несущих конструкций и свайных фундаментов опор стальных железнодорожных, автодорожных и пешеходных мостов, путепроводов и эстакад обычного исполнения применение металлопроката, цилиндрических труб, обечаек и обечаечных труб с пределом текучести стали до 460 МПа включительно после проведения комплекса исследований.".
Пункт дополнить пунктом 8.4а в следующей редакции:
"8.4а В стальных конструкциях мостов из атмосферостойкой стали марки 14ХГНДЦ-2,3 по ГОСТ Р 55374 с фрикционными, болтовыми, комбинированными фрикционно-сварными и фланцевыми соединениями в обычном и северном исполнениях возможно применение высокопрочных болтов, гаек и шайб из атмосферостойкой стали марки 40ХГНМДФ.".
Пункт 8.15. Таблица 8.2. Изложить в новой редакции:
Таблица 8.2. Изложить в новой редакции:
"Таблица 8.2
".
Таблица 8.4. Заменить ссылку: "[8]" на "[7]".
Стали марок 15ХСНД, 10ХСНД. Графа "Обозначение нормативного документа (марка стали, или/и значение предела текучести, или/и вид проката)". Заменить ссылку: "ГОСТ Р 55374" на "ГОСТ Р 55374, ГОСТ 6713".
Таблица 8.5. Заменить ссылку: "[8]" на "[7]".
Стали марок 15ХСНД, 10ХСНД. Графа "Обозначение нормативного документа". Заменить ссылку: "ГОСТ Р 55374" на "ГОСТ Р 55374, ГОСТ 6713".
Пункт 8.14. Первый абзац. Изложить в новой редакции:
"8.14 Расчетное сопротивление высокопрочных болтов по ГОСТ 53664 растяжению Rbh следует определять по формуле
Rbh = 0,7Rbun, (8.2)
где Rbun - нормативное сопротивление стали болтов, принимаемое равным временному сопротивлению
Пункт 8.26. Таблица 8.16. Дополнить примечанием 3 в следующей редакции:
"3 При указанных соотношениях площадей в местах, обозначенных прочерком, нельзя выполнять расчет с учетом развития ограниченных пластических деформаций.".
Пункт 8.65. Четвертый абзац. Изложить в новой редакции:
"Поперечные подкрепления, расположенные в пролете, в том числе в местах приложения сосредоточенных сил (например, усилий от вант), следует рассчитывать по шарнирной схеме с учетом всех внешних сил и касательных напряжений в листах стенок и ортотропных плит от изгиба и кручения.".
Пункт 8.100. Изложить в новой редакции:
"8.100 Во фрикционных и комбинированных фрикционно-сварных соединениях расчетное усилие Qbh, которое может быть воспринято каждой поверхностью трения соединяемых элементов, стянутых одним высокопрочным болтом (одним болтоконтактом), следует определять по формуле
(8.105)где Pр - расчетное усилие натяжения высокопрочного болта;
Расчетное усилие натяжения Pр высокопрочного болта следует определять по формуле
Pр = Pнmbh, (8.106а)
где mbh - коэффициент условий работы высокопрочных болтов при контроле натяжения по крутящему моменту, равный 0,95;
Pн - нормативное усилие натяжения высокопрочного болта, назначаемое по формуле (8.106б) и при устройстве болтового соединения обеспечиваемое с вероятностью не менее 0,95:
Pн = RbhAbn, (8.106б)
где Rbh - расчетное сопротивление высокопрочного болта растяжению, определяемое по формуле (8.2).".
Пункт 8.111. Второй абзац. Изложить в новой редакции:
"Продольные перемещения в подвижных опорных частях следует определять от постоянной нагрузки, временной вертикальной нагрузки с динамическим коэффициентом, равным 1, деформации опор и их оснований, от температуры, указанной в 6.27, а также от перепада температуры верхних и нижних поясов главных ферм и балок в размере 15 °C.".
Пункт 8.114. Четвертый абзац. Исключить.
Дополнить абзацами в следующей редакции:
"Как правило, стальные конструкции должны иметь защиту от атмосферной коррозии с использованием лакокрасочных материалов, основным пленкообразующим веществом в которых являются:
- акрилы;
- эпоксиды;
- полиуретаны;
- этилсиликаты.
Антикоррозионная система на основе указанных лакокрасочных материалов, как правило, состоит из грунтовочного, промежуточных и покрывного слоев. Также возможно применение других полимерных основ.
Состав системы, включая типы пленкообразующих материалов, толщину и количество слоев, следует определять в зависимости от категории коррозионной активности среды в условиях атмосферы и срока службы лакокрасочной системы. Под толщиной слоя антикоррозионного покрытия подразумевается номинальная толщина сухой пленки. Номинальная толщина назначается разработчиком антикоррозионной системы на основании квалификационных испытаний. Под толщиной сухой пленки покрытия подразумевается толщина покрытия над средней линией профиля шероховатости защищаемой поверхности.
Примечание - При проведении испытаний номинальная толщина считается достигнутой, если не более 20% отдельных измерений толщины показывают значения ниже целевого значения номинальной толщины не более чем на 20%, при этом среднее значение всех измерений на одной измеряемой поверхности должно быть равно минимум номинальной толщине.
Возможны следующие сроки службы:
- малый (L) - до 7 лет;
- средний (M) - от 7 до 15 лет;
- высокий (H) - от 15 до 25 лет;
- очень высокий (VH) - более 25 лет.
Категории коррозионной активности следует принимать по ГОСТ 9.104.
Категории коррозионной активности для района строительства следует устанавливать в процессе изысканий в соответствии с ГОСТ ISO 9223.
Для отдельных элементов стальных конструкций, расположенных в наиболее неблагоприятных с точки зрения коррозионного воздействия местах, независимо от результатов изысканий могут быть назначены более жесткие категории.".
Пункт 8.129. Третье предложение. Заменить слова: "не менее 5 мм" на "не менее 3 мм".
Пункт 8.135. Первый абзац. Изложить в новой редакции:
"8.135 При назначении в чертежах КМ и КМД мест расположения поперечных стыковых швов полотнищ стенок, поясов и листа настила ортотропных (ребристых) плит необходимо обеспечить следующие расстояния между этими швами, а также между швами и поперечными ребрами жесткости (в плитах - поперечными балками):
- для конструкций в обычном исполнении - номинально 200 мм, но не менее трех толщин стыкуемых элементов;
- для конструкций в северном исполнении А - номинально 250 мм, но не менее шести толщин стыкуемых элементов;
- для конструкций в северном исполнении Б - номинально 300 мм, но не менее 10 толщин стыкуемых элементов.
Расстояние от продольных стыковых швов полотнищ стенок, листа настила ортотропных (ребристых) плит до продольных ребер, привариваемых в тавр, должно быть не менее 100 мм при любом исполнении.".
Пункт 8.174. Третий абзац. Изложить в новой редакции:
"В накладных компенсаторах ослабления следует предусматривать скосы по ширине с уклоном 1:1. Для косых швов следует принимать отношение катетов 1:2. Для обеспечения плавных (радиусом не менее 5 мм) переходов от шва к основному металлу необходимо предусматривать обработку косых швов на конце компенсатора. Косые швы и участки продольных швов до первого ряда отверстий должны обеспечивать полное прикрепление площади компенсатора. Ширина компенсатора из стали марок 15ХСНД и 10ХСНД должна быть соответственно не более 44 и 38 его толщин. При большей требуемой ширине необходимо применять два раздельных компенсатора, расстояние между их швами должно быть не менее 60 мм. Расстояние от центра болта до края компенсатора должно быть не менее удвоенного диаметра отверстия под болт.".
Пункт 8.179. Первый абзац. Изложить в новой редакции:
"8.179 В автодорожных, городских и пешеходных мостах монтажные стыки листа настила верхней ортотропной плиты следует предусматривать сварными.".
Пункт 8.184. Второй абзац. Исключить.
10 Деревянные конструкции
Пункт 10.1. Третий абзац. Изложить в новой редакции:
"Автодорожные деревожелезобетонные и деревометалложелезобетонные пролетные строения с клееными несущими балками и железобетонной плитой проезжей части, включенной в работу на общее действие постоянной и временных нагрузок с использованием стальных гибких упоров, нагелей, винтов или глухарей, рекомендуются к применению при пролетах до 21 м при восприятии ими дополнительных сдвигающих напряжений на контакте дерева с железобетоном или с металлом от изменения температуры.".
Дополнить четвертым абзацем в следующей редакции:
"Необходимое количество штырей, нагелей, винтов или глухарей с принятыми для них диаметрами и длинами и схему их расстановки по длине пролетного строения следует определять в соответствии с 10.21, перечисление б).".
Пункт 10.17. Таблица 10.6. Вторая графа. Дополнить слова: "Изгиб винтового гвоздя" словами: "и самореза".
Пункт 10.66. Дополнить четвертым абзацем в следующей редакции:
"Не допускается применение клеештыревых соединений и прикреплений к элементам из клееной древесины в направлении поперек или под углом к склейке.".
11 Основания и фундаменты
Пункт 11.4. Дополнить абзацами в следующей редакции:
"Для свайных фундаментов опор допускается применение стальных свай, погружаемых с открытым концом без выемки грунта из цилиндрической электросварной прямошовной трубы диаметром до 3000 мм. Диаметр и толщина стенки должны быть достаточны для обеспечения прочности, устойчивости и долговечности трубы, а также несущей способности сваи по грунту основания при действии нагрузок, возникающих в процессе производства работ и эксплуатации с учетом их коррозионного износа. Сваи должны быть жестко объединены с железобетонным ростверком. Объединение допускается выполнять путем устройства со стороны головы сваи железобетонного сердечника, заполняющего внутреннюю полость трубы, с выпусками арматуры в ростверк. Длину сердечника вдоль сваи следует определять расчетом и включать в совместную работу со стальной трубой.
Разрешается не устраивать вторичную защиту бетона от коррозии методом нанесения обмазочной гидроизоляции для засыпаемых грунтом поверхностей, если принимается марка бетона по морозостойкости не ниже F2300 по ГОСТ 10060 и по водонепроницаемости не ниже W12 по ГОСТ 12730.5. При этом класс таких поверхностей должен назначаться не ниже А4 по ГОСТ 13015 и должен обеспечиваться непосредственно после снятия опалубки без последующей абразивной или иной механической обработки.".
Пункт 11.11. Дополнить абзацем в следующей редакции:
"При расчете буровых свай с уширением, устраиваемых путем механического разбуривания грунта, коэффициент надежности по сопротивлению грунта под нижним концом сваи следует принимать при бетонировании насухо равным 1,0, при бетонировании подводным способом - 0,9.".
Пункт 11.21. Исключить слова: "с учетом установленных допусков на точность заглубления свай в грунт".
12 Конструкции из полимерных композитов
Пункт 12.3. Изложить в новой редакции:
"12.3 Конструктивные элементы из полимерных композитов должны изготовляться с применением термореактивных смол и термопластичных полимеров.".
Пункт 12.17. Изложить в новой редакции:
"12.17 Расчет болтовых соединений выполняется в соответствии с разделом 8, а также с учетом положений СП 16.13330. При этом расположение болтов в соединении следует проектировать в соответствии с 8.154.".
Приложение А Перечень нормативных документов
Дополнить нормативными ссылками в следующей редакции:
"ГОСТ 33178-2014 Дороги автомобильные общего пользования. Классификация мостов";
"ГОСТ 33384-2015 Дороги автомобильные общего пользования. Проектирование мостовых сооружений. Общие требования";
"ГОСТ 34028-2016 Прокат арматурный для железобетонных конструкций. Технические условия";
"ГОСТ Р 50597-2017 Дороги автомобильные и улицы. Требования к эксплуатационному состоянию, допустимому по условиям обеспечения безопасности дорожного движения. Методы контроля";
"ГОСТ Р 55374-2012 Прокат из стали конструкционной легированной для мостостроения. Общие технические условия";
"ГОСТ Р 58947-2020 Дороги автомобильные общего пользования. Экодуки. Требования к размещению и обустройству";
"СП 259.1325800.2016 Мосты в условиях плотной городской застройки. Правила проектирования (с изменением N 1)";
"СП 274.1325800.2016 Мосты. Мониторинг технического состояния";
"СП 443.1325800.2019 Мосты с конструкциями из алюминиевых сплавов. Правила проектирования";
"СП 472.1325800.2019 Армогрунтовые системы мостов и подпорных стен на автомобильных дорогах. Правила проектирования".
Исключить нормативные ссылки:
"ГОСТ Р 52643-2006 Болты и гайки высокопрочные и шайбы для металлических конструкций. Общие технические условия";
"ГОСТ Р 52644-2006 Болты высокопрочные с шестигранной головкой с увеличенным размером под ключ для металлических конструкций. Технические условия";
"ГОСТ Р 52645-2006 Гайки высокопрочные шестигранные с увеличенным размером под ключ для металлических конструкций. Технические условия";
"ГОСТ Р 52646-2006 Шайбы к высокопрочным болтам для металлических конструкций. Технические условия".
Заменить нормативные ссылки:
"ГОСТ 9.401-91 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов" на "ГОСТ 9.401-2018 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов";
"ГОСТ 4543-71 Прокат из легированной конструкционной стали. Технические условия" на "ГОСТ 4543-2016 Металлопродукция из конструкционной легированной стали. Технические условия";
"ГОСТ 4784-97 Алюминий и сплавы алюминиевые деформируемые. Марки" на "ГОСТ 4784-2019 Алюминий и сплавы алюминиевые деформируемые. Марки";
"ГОСТ 9462-88 Лесоматериалы круглые лиственных пород. Технические условия" на "ГОСТ 9462-2016 Лесоматериалы круглые лиственных пород. Технические условия";
"ГОСТ 9463-88 Лесоматериалы круглые хвойных пород. Технические условия" на "ГОСТ 9463-2016 Лесоматериалы круглые хвойных пород. Технические условия";
"ГОСТ 19292-73 Соединения сварные элементов закладных деталей сборных железобетонных конструкций. Контактная и автоматическая сварка плавлением. Основные типы и конструктивные элементы" на "ГОСТ 14098-2014 Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры";
"ГОСТ 21631-76 Листы из алюминия и алюминиевых сплавов. Технические условия" на "ГОСТ 21631-2019 Листы из алюминия и алюминиевых сплавов. Технические условия";
"ГОСТ Р 52289-2004 Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств" на "ГОСТ Р 52289-2019 Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств".
Приложение Б Термины и определения
Дополнить приложение терминами с соответствующими определениями в следующей редакции:
"динамический прогиб дорожного ограждения: Наибольшее горизонтальное смещение продольной оси балки ограждения в поперечном направлении при наезде транспортного средства на ограждение;";
"длина мостового сооружения: Расстояние, измеренное по оси сооружения, между точками пересечения линий, соединяющих концы открылков крайних опор или других видимых конструктивных элементов опор или пролетного строения с осью мостового сооружения, без учета переходных плит.
Примечание - По длине мостовые сооружения подразделяются на малые - длиной до 25 м, средние - длиной более 25 м до 100 м и большие - длиной более 100 м или имеющие пролет длиной более 60 м;";
"долговечность: Свойство сооружения сохранять работоспособное состояние до наступления предельного состояния при установленной системе содержания и ремонта;";
"конструктивная арматура: Арматура, количество и месторасположение которой принимаются на основании установленных конструктивных требований для восприятия непрогнозируемых или не поддающихся учету расчетными методами нагрузок и воздействий;";
"коэффициент общего размыва: Отношение средних глубин потока в сечении под мостом при расчетном уровне воды после и до размыва;";
"надежность: Свойство сооружения выполнять свои функции в течение всего проектного срока службы;";
"обследование предпроектное: Детальное обследование сооружения, выполняемое для разработки проекта его реконструкции. Включает выявление дефектов, обмер деталей, определение необходимых отметок, разбивку осей, привязку к трассе автомобильной дороги и другие работы, необходимые для оценки технического состояния сооружения;";
"опора обсыпная: Крайняя опора мостового сооружения, большая часть которой находится в грунте конуса насыпи, выступающего за переднюю стенку опоры;";
"перильное ограждение на эксплуатационных обустройствах: Постоянное удерживающее обустройство высотой не менее 1,1 м, устанавливаемое на краю служебных проходов, смотровых ходов, площадок обслуживания, состоящее из: стоек, перил и элементов заполнения, предназначенных для обеспечения безопасности обслуживающего персонала; лестниц и других средств доступа к конструкциям на разных уровнях;";
"плита проезжей части: Элемент пролетного строения - железобетонный, стальной или деревянный, непосредственно воспринимающий нагрузку от транспортных средств, пешеходов, элементов мостового полотна и передающий ее несущей части пролетного строения;";
"площадка для обслуживания на оголовке опоры: Постоянное эксплуатационное обустройство, включающее несущие металлические конструкции, настил и перильное ограждение, предназначенное для осмотра, обслуживания и ремонта опорных частей пролетных строений, видимых поверхностей опор;";
"подферменник: Железобетонный выступ на оголовке опоры, предназначенный для установки опорной части пролетного строения";
"полотно мостовое: Обобщенное наименование всех элементов, расположенных на несущих конструкциях пролетного строения, предназначенных для нормальных условий и безопасности движения транспортных средств и пешеходов; включает одежду проезжей части, деформационные швы, тротуары, ограждение проезжей части, перила, устройства для водоотвода и освещения;";
"проектный срок службы: Период, на протяжении которого сооружение может выполнять предусмотренные проектом функции при условии выполнения работ по содержанию и ремонтам;";
"рабочая арматура: Совокупность расчетной и конструктивной арматуры;";
"расчетная арматура: Арматура, количество и месторасположение которой устанавливаются расчетом по первой и второй группам предельных состояний;";
"сейсмическое воздействие: Воздействие на мостовое сооружение инерционных сил, возникающих при колебательных движениях масс сооружения и временной нагрузки на нем, вызванных колебанием грунта при землетрясениях;";
"сель (селевой поток): Поток, состоящий из воды и значительного количества взвешенных продуктов разрушения горных пород (глина, песок, дресва, обломки горных пород, каменные глыбы);";
"сигнальное перильное ограждение: Обустройство, предназначенное для фиксирования границы габарита приближения железнодорожного пути;";
"слой защитно-сцепляющий: Элемент дорожной одежды на стальной ортотропной плите моста, обеспечивающий защиту металла от коррозии и сцепление покрытия проезжей части с ортотропной плитой";
"смотровой ход (наружный, внутренний): Постоянное эксплуатационное обустройство, включающее несущие конструкции, настил и перильное ограждение, предназначенное для осмотра, обслуживания и ремонта элементов пролетных строений;";
"технологическая арматура: Вспомогательные и поддерживающие конструкции и изделия, изготовленные из арматурной стали и предназначенные для обеспечения проектного положения рабочей арматуры при бетонировании конструкции;";
"ширина мостового сооружения: Расстояние между наружными гранями плиты проезжей части.".
Изложить в новой редакции следующие термины:
"живучесть: Способность сооружения выполнять свои основные функции при повреждении или разрушении отдельных элементов;";
"мост: Мостовое сооружение через водное препятствие;";
"мостовое сооружение: Инженерное сооружение, состоящее из опор и пролетных строений, предназначенное для пропуска через препятствие разных видов транспортных средств, пешеходов, водотоков, селей и коммуникаций различного назначения (мосты, путепроводы, пешеходные мосты, виадуки, эстакады, акведуки, селедуки).
Примечание - Используется как термин-синоним термина "мост";";
"путепровод: Мостовое сооружение через автомобильную или железную дорогу, или улицу;".
Приложение Г Габариты приближения конструкций мостовых сооружений на автомобильных дорогах общего пользования, внутрихозяйственных автомобильных дорогах, в сельскохозяйственных предприятиях, на внутренних автомобильных дорогах промышленных предприятий, а также на улицах и дорогах в городах, поселках и сельских населенных пунктах
Таблица Г.1. Первый пункт. Изложить в новой редакции:
"Таблица Г.1
".
Сноски. Дополнить сносками <*4> и <*5> в следующей редакции:
"<*4> Ширина C принимается равной ширине разделительной полосы на подходах.
<*5> Указана ширина со стороны правой полосы движения, ширина со стороны левой полосы - 1,0 м; при этом расстояние между пролетными строениями встречных направлений должно быть не более 1,0 м в свету.".
Приложение Д Коэффициенты сочетаний
Таблица. Позиции "7 и 8" и "9". Изложить в новой редакции:
"
".
Приложение Р Потери предварительного напряжения арматуры
Таблица Р.1. Изложить в новой редакции:
"Таблица Р.1
".
Приложение 6 Сроки службы
Таблица 6.1. Позиция 4. Изложить в новой редакции:
"
".
Приложение 7 Проверка живучести мостов
Дополнить приложение пунктом 7.5 в следующей редакции:
"7.5 Критерием выполнения условия живучести мостового сооружения является отсутствие прогрессирующего разрушения, то есть его локализация в пределах выхода из строя отдельного элемента.".
Дополнить свод правил после приложения 7 приложением 8 в следующей редакции:
"Приложение 8
ОЦЕНКА ПРОЧНОСТИ НОРМАЛЬНЫХ СЕЧЕНИЙ ИЗГИБАЕМЫХ
ЖЕЛЕЗОБЕТОННЫХ ЭЛЕМЕНТОВ С ИСПОЛЬЗОВАНИЕМ ДИАГРАММ
ДЕФОРМИРОВАНИЯ БЕТОНА И СТАЛИ
В качестве критерия несущей способности принят предельный изгибающий момент Mult, воспринимаемый сечением по условию прочности.
Оценку прочности нормальных сечений изгибаемых железобетонных элементов осуществляют с помощью нелинейной деформационной модели расчета, предполагающей:
- использование уравнений равновесия внешних и внутренних усилий;
- линейное распределение относительных деформаций по высоте сечения (гипотеза плоских сечений);
- реализацию связей между относительными деформациями и напряжениями в сечении с помощью диаграмм деформирования (состояния) материалов (бетона и стали).
В случае прямого изгиба железобетонного элемента для оценки предельного состояния сечения, нормального к продольной оси, используют два уравнения равновесия - равенство нулю суммы внутренних продольных сил и равенство нулю суммы внешних и внутренних изгибающих моментов.
В соответствии с гипотезой плоских сечений эпюра относительных деформаций представляет собой прямую линию. В случае критической эпюры деформаций, соответствующей предельному состоянию сечения, одна точка эпюры (полюс), содержащая сведения о предельной деформации бетона или арматуры, известна заранее. Ее задают в исходной информации к расчету.
Переход от эпюры относительных деформаций к эпюре нормальных напряжений осуществляют с помощью диаграмм деформирования бетона и стали. При применении гипотезы плоских сечений эпюры нормальных напряжений в поперечных сечениях могут быть представлены диаграммами (или фрагментами диаграмм) простого растяжения-сжатия материалов, составляющих поперечное сечение, с линейно измененным масштабом деформаций.

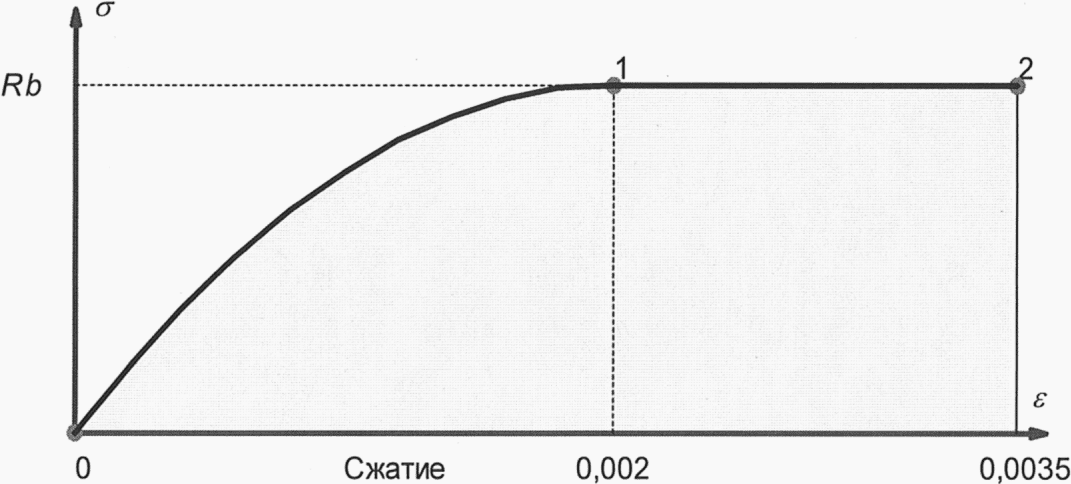

Параболически-прямоугольная диаграмма деформирования сжатого бетона, рекомендуемая при оценке прочности нормального сечения изгибаемого железобетонного элемента, приведена на рисунке 8.1.
![]() 1, 2 - базовые точки диаграммы
Рисунок 8.1 - Диаграмма деформирования бетона,
используемая при оценке прочности нормального сечения
При построении диаграммы деформирования сжатого бетона используют зависимости:
где
Rb - расчетное сопротивление бетона на сжатие;
; .Деформирование арматуры допускается описывать с помощью диаграммы Прандтля.
Для диаграммы деформирования арматуры используют зависимости:
где
Rs - расчетное сопротивление арматуры;
Es - модуль упругости арматуры;
- для арматуры с физическим пределом текучести, для арматуры с условным пределом текучести); для ненапрягаемой арматуры, для напрягаемой арматуры).Диаграммы деформирования арматуры при растяжении и сжатии принимают идентичными, с учетом нормируемых расчетных сопротивлений арматуры.".
Библиография
Библиографическая позиция [2]. Заменить дату регистрации: "2007" на "2018".
Библиографическая позиция [3]. Заменить дату регистрации: "2007" на "2018".
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/prikaz/31/izmen_31466.html
На правах рекламы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
