7.2.3 По требованию заказчика содержание кобальта в металле листов не должно превышать 0,05% (опция 2).
7.2.4 Содержание ферритной фазы в металле ковшевой пробы или в переплавленном металле листа должно быть в пределах от 2,5-0,5% до 7,5+0,5%.
7.2.5 Листы поставляют в термически обработанном состоянии.
7.2.6 Механические свойства листов при комнатной температуре и предел текучести при 350 °C должны соответствовать характеристикам, приведенным в таблице 3.
Таблица 3
и сварных соединений
7.2.7 Горячекатаный листовой прокат должен быть стойким против межкристаллитной коррозии.
7.2.8 Каждый лист должен быть проконтролирован методом ультразвуковой дефектоскопии (УЗК). Норма сплошности по всей площади проката - класс 1 по ГОСТ 22727, настройка чувствительности контроля - D5Э (приложение 4 ГОСТ 22727-88). Норма сплошности листов по продольным и поперечным прикромочным зонам (шириной не менее 50 мм) - в соответствии с нормами, установленными для III категории сварных соединений по [4].
7.2.9.1 На поверхности листов не допускаются трещины, раскатанные пузыри, плены, следы окалины и перетравов.
7.2.9.2 На поверхности листов допускаются без зачистки рябизна, отдельные забоины, риски, царапины, если их глубина не выводит толщину листа за допустимые пределы.
7.2.11 Листы должны выдерживать испытания на изгиб в холодном состоянии на угол 180°, определяемый визуально, без использования средств измерения.
7.2.11.1 Номинальное значение толщины оправки должно быть приблизительно в два раза больше номинального значения толщины листа.
7.2.11.2 Образец считается выдержавшим испытание, если в месте изгиба отсутствуют трещины и расслоения, видимые невооруженным глазом.
7.3.1 Сварочные материалы, подготовка кромок листов под сварку и выполнение сварных соединений должны отвечать требованиям [4].
7.3.2 Проверка качества сварочных материалов должна выполняться в соответствии с требованиями [5].
7.3.3 Химический состав наплавленного металла и механические свойства металла шва должны соответствовать нормам, установленным [5]. Сварочные материалы должны соответствовать требованиям [4].
7.3.4 При обеспечении требований данного раздела следует применять методики измерений, соответствующие ГОСТ Р 8.932.
7.4.1 Химический состав металла труб принимается по сертификатным данным на листовой прокат и должен соответствовать характеристикам, приведенным в таблице 2.
7.4.2 По требованию заказчика (опция 3) выполняется контроль химического состава металла труб, результаты которого должны отвечать требованиям таблицы 3, установленным для марки стали, с учетом допускаемых отклонений.
7.4.4 Механические свойства основного металла труб при испытании на растяжение при комнатной температуре должны соответствовать характеристикам, приведенным в таблице 3.
7.4.5 По требованию заказчика (опция 4) выполняется контроль механических свойств основного металла труб, при испытании на растяжение при 350 °C, с определением предела текучести
7.4.7 Основной металл труб должен выдерживать испытание на изгиб до угла не менее 90°, определяемого визуально, без использования средств измерения.
7.5.1 Качество сварного соединения труб при визуальном и измерительном контроле должно отвечать требованиям [5].
7.5.2 Механические свойства сварного соединения при испытании на растяжение при комнатной температуре должны соответствовать характеристикам, приведенным в таблице 3. По требованию заказчика выполняется контроль механических свойств сварного соединения труб (опция 5) при испытании на растяжение при 350 °C с определением предела текучести
7.5.5 При испытании на статический изгиб сварного соединения труб номинальной толщиной не более 20 мм угол изгиба (определяемый визуально, без использования средств измерений) должен быть не менее 160°, толщиной более 20 мм - не менее 120°.
Результаты испытаний считаются удовлетворительными, если при достижении заданного угла изгиба на растянутой стороне и на кромках образца не возникло трещин длиной более 20% от номинальной ширины образца при его ширине не более 25 мм и не более 5 мм при номинальной ширине образца более 25 мм.
Примечание - В рамках настоящего стандарта под длиной трещины понимается кратчайшее расстояние между двумя крайними точками трещины.
7.5.6 Допускается ремонт дефектных мест сварных швов сваркой при условии их суммарной протяженности не более 10% от общей длины трубы.
7.5.6.1 Исправление выявленных дефектов производится в соответствии с производственно-технологической документацией (технологической инструкцией), разработанной в соответствии с [4].
7.5.6.2 Ремонт сваркой в одном и том же месте сварного шва допускается проводить не более двух раз.
7.5.6.3 Все отремонтированные сваркой участки должны быть подвергнуты тем же методам контроля, при помощи которых был выявлен дефект.
Трубы должны выдерживать испытательное давление, рассчитанное по пункту 6.2 ГОСТ 3845-2017, при расчете значение R принимается равным
7.7.1 Сварное соединение должно подвергаться УЗК по всей длине трубы в соответствии с 10.8.3. Нормы оценки - в соответствии с [5] для III категории сварных соединений.
7.7.2 По требованию заказчика контроль концов труб ультразвуковым методом на расслоение выполняют на длине не менее одной толщины стенки трубы в соответствии с 10.8.2 (опция 7).
7.8.1 По требованию заказчика радиографическому контролю подвергается сварной шов по всей длине трубы в соответствии с 10.9.1 (опция 6).
7.8.2 Обязательному качественному радиографическому контролю подлежат:
- дефектные участки продольных швов, выявленные при УЗК;
- участки сварных швов после ремонта сваркой.
Результаты контроля радиографическим методом являются окончательными.
7.8.3 Контроль радиографическим методом выполняют после испытаний труб внутренним гидростатическим давлением.
7.8.4 При контроле радиографическим методом сварное соединение должно отвечать требованиям, установленным [5] для III категории сварных соединений.
7.8.5 По согласованию изготовителя и заказчика радиографический контроль по 10.9.1 может быть заменен на цифровой радиографический контроль по 10.9.2.
7.9.1 Состояние поверхности основного металла труб должно отвечать требованиям, предъявляемым к исходному листовому прокату (см. 7.2.9, 7.2.10).
7.9.2 На внутренней и наружной поверхностях труб допускаются следы от технологического инструмента глубиной не более 0,2 мм, а также следы зачистки, при этом толщина стенки трубы после проведения зачистки не должна выходить за допустимые пределы.
7.9.3 На торцах труб расслоения не допускаются; торцы труб должны быть свободны от заусенцев.
7.9.4 Допускается удаление дефектов механическим способом абразивным инструментом. Все исправленные места должны плавно сопрягаться с поверхностью трубы.
7.10.1 Отклонения наружного диаметра труб по концам не должны быть более предельных отклонений, установленных в таблице 4.
Таблица 4
7.10.2 По требованию заказчика контроль наружного диаметра на соответствие требованиям таблицы 4 выполняется на всей длине трубы (опция 8).
7.10.3 По согласованию между изготовителем и заказчиком трубы могут изготавливаться с предельными отклонениями по наружному периметру трубы, рассчитанному по 7.10.3.2.
7.10.3.1 Отклонения наружного периметра труб по концам не должны быть более:
- +/- 3,0 мм для диаметра не более 426 мм;
- +/- 4,0 мм для диаметра более 426 мм, но не более 1220 мм;
- +/- 5,0 мм для диаметра более 1220 мм.
7.10.3.2 Номинальный наружный периметр трубы Qн, мм, рассчитывается по формуле (2) и округляется до одного знака после запятой

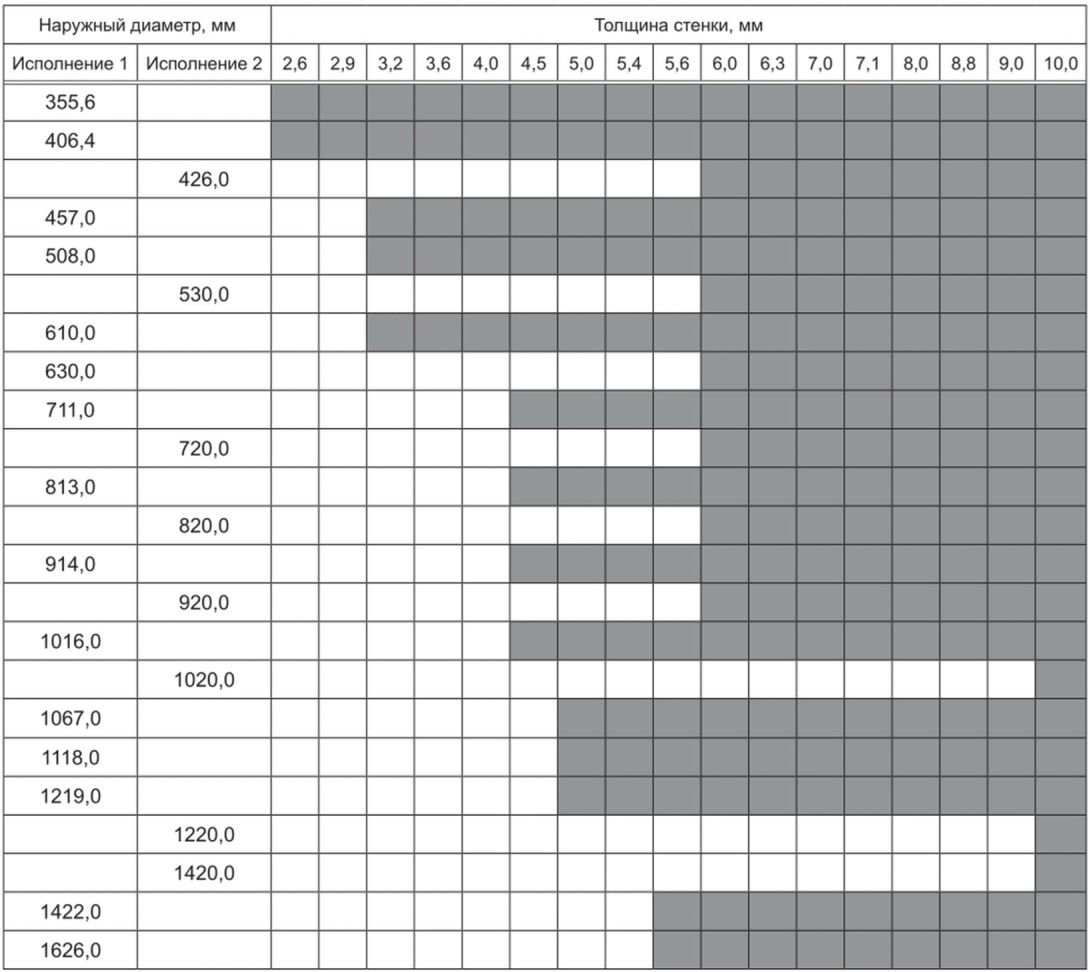

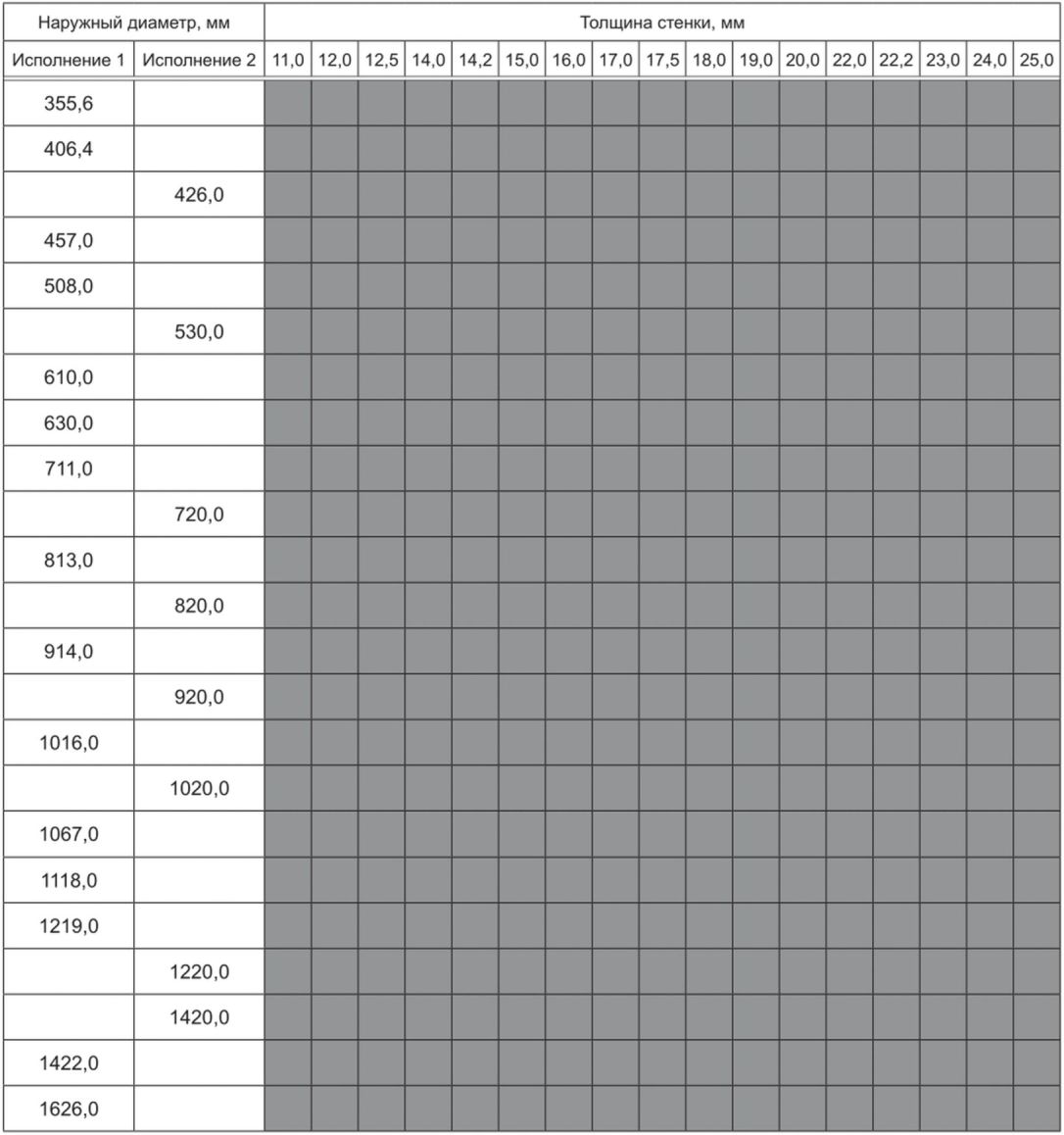

7.10.4 Предельные отклонения толщины стенки должны соответствовать таблице 3 ГОСТ 19903-2015 для толщин не более 13 мм, таблице 4 ГОСТ 19903-2015 - для толщин более 13 мм для листов обычной точности прокатки с учетом их ширины.
7.10.5 Предельные отклонения по длине для труб мерной длины:
- до 6000 мм включительно - +5/0 мм;
- св. 6000 мм - +10/0 мм;
- св. 12 000 мм - по согласованию с заказчиком.
7.10.6 Отклонение от прямолинейности на любом участке трубы длиной 1000 мм должно быть не более 3 мм, на всей длине не должно превышать 0,15% от L.
7.10.7 Овальность концов труб не должна превышать 1%.
7.10.8 Торцы труб должны быть перпендикулярны образующей трубы.
7.10.8.1 Косина реза не должна превышать:
- для труб диаметром до 1020 мм - 1,6 мм;
- для труб диаметром 1020 мм и более - 2,0 мм.
7.10.8.2 Изготовитель гарантирует соответствие косины реза указанным требованиям без проведения контроля.
7.10.9 Трубы номинальным диаметром не более 720 мм по требованию заказчика поставляют со снятыми фасками (опция 9) (см. рисунок 1). При толщине стенки трубы не более 20 мм угол скоса кромки
![]() 7.10.9.1 В трубах со снятыми фасками отклонение от перпендикулярности торцов к образующей допускается не более 2,5 мм.
7.10.9.2 Допускается увеличение притупления фаски на концах труб в районе сварного шва (40 мм по обе стороны шва) на величину усиления шва.
7.11.1 Общие требования к маркировке, упаковке, транспортированию и хранению труб должны соответствовать разделам 5, 6, 7 и 8 ГОСТ 10692-2015 соответственно, условиям заказа (опции 11, 12) и требованиям настоящего раздела.
7.11.2 На наружной поверхности каждой трубы на расстоянии 300 - 400 мм от одного из торцов и 100 - 150 мм от сварного шва должна быть нанесена маркировка, содержащая:
- товарный знак или условное обозначение изготовителя;
- знак технического контроля (ТК);
- номер трубы;
- размер трубы (наружный или внутренний номинальный диаметр и номинальная толщина стенки);
- марку стали.
7.11.3 Способ маркировки выбирает изготовитель. Маркировка труб электрографическим способом не допускается.
7.11.3.1 Изготовитель должен обеспечить качество выполнения и сохранность маркировки при транспортировании и хранении труб в течение 6 мес при условии соблюдения требований к транспортированию и хранению.
7.11.3.2 По согласованию между изготовителем и заказчиком может быть выполнена дополнительная маркировка труб.
7.11.4 Допускается наличие маркировки на внутренней поверхности труб.
7.11.5 Трубы упаковываются поштучно. Каждую трубу обкладывают досками и обвязывают проволокой по ГОСТ 3282 не менее чем в трех местах по длине трубы.
7.11.6 По требованию заказчика (опция 10) концы труб должны быть плотно закрыты специальными предохранительными пробками, заглушками или колпачками.
7.11.7 По требованию заказчика (опция 11) для защиты от воздействия окружающей среды на поверхность труб должно быть нанесено временное консервационное покрытие, обеспечивающее защиту поверхности труб при транспортировании и хранении сроком до 6 мес.
7.11.8 Способ нанесения и удаления консервационного покрытия должен соответствовать приложению 3 ГОСТ 9.014-78.
7.11.9 Трубы должны транспортироваться и храниться в условиях, предотвращающих их контакт с металлическими материалами иных структурных классов.
Стальные трубы пожаробезопасны, взрывобезопасны, нетоксичны и не требуют специальных мер при транспортировании, хранении и переработке.
Осуществление специальных мер по охране окружающей среды не требуется.
9.1.1 Контроль и сдачу труб в соответствии с заказом производят партией или, по требованию заказчика, поштучно (опция 12).
Партия формируется из труб одного наружного диаметра и толщины стенки, одной плавки и одного процесса изготовления. Количество труб в партии не должно превышать 100 штук.
9.1.2 Для проверки соответствия труб, сдаваемых партией, требованиям настоящего стандарта изготовитель проводит приемочные испытания, вид и объем которых в зависимости от категории труб 1 или категории труб 2 приведен в таблице 5.
Таблица 5
9.1.3 Для проверки соответствия труб, сдаваемых поштучно, требованиям настоящего стандарта изготовитель проводит все виды обязательных и дополнительных (в соответствии с заказом) испытаний, приведенных в таблице 5 для категории труб 2.
9.1.4 При получении неудовлетворительных результатов хотя бы по одному из видов контроля по нему проводят повторный контроль на удвоенном количестве труб, отобранных от той же партии.
9.1.4.1 Удовлетворительные результаты повторного контроля распространяются на всю партию, исключая трубы, не выдержавшие испытаний.
9.1.4.2 При получении неудовлетворительных результатов повторного контроля хотя бы одного образца все трубы партии, за исключением труб, не выдержавших испытания, подвергают данному контролю.
9.1.5 При получении неудовлетворительных результатов хотя бы по одному из видов контроля при поштучной приемке труба, для которой получены неудовлетворительные результаты, бракуется или подвергается переработке с последующей повторной приемкой.
9.1.6 Оценка соответствия труб в форме контроля при их изготовлении должна выполняться в соответствии с [2].
9.2.1 Пробы для определения химического состава металла готовых труб отбирают согласно требованиям раздела 3 ГОСТ 7565-81 от образцов для механических испытаний или от трубы в том же месте, где отбираются пробы для механических испытаний.
9.2.2 Пробы для контроля механических свойств отбирают от конца трубы.
9.2.3 Вырезку образцов для механических испытаний производят в соответствии с разделом 4 ГОСТ 30432-96, для испытаний технологических свойств - в соответствии с разделом 5 ГОСТ 30432-96:
- из основного металла - перпендикулярно оси трубы;
- из сварного соединения - перпендикулярно сварному шву.
9.2.4 Если размер труб не позволяет изготовить из основного металла трубы тангенциальные образцы, испытание проводят на продольных образцах.
9.2.5 При изготовлении образцов для испытания на растяжение сварных соединений допускается правка с использованием статической нагрузки при условии, что данная правка не затрагивает рабочую часть образца.
9.2.6 Испытания на растяжение основного металла выполняют:
- при комнатной температуре - на плоских пропорциональных образцах по ГОСТ 1497-84 (приложение 3) или цилиндрических образцах по ГОСТ 1497-84 (приложение 2);
- при повышенной температуре - на плоских пропорциональных или цилиндрических образцах по ГОСТ 9651.
9.2.7 Испытания на изгиб основного металла выполняют на образцах в виде продольных полос, отобранных от трубы согласно требованиям раздела 1 ГОСТ 3728-78.
9.2.8 Испытания на растяжение сварного соединения выполняют на образцах, отобранных в соответствии с требованиями разделов 2 и 4 ГОСТ 6996-66.
9.3.1 На принятую партию труб или на трубы при поштучной сдаче оформляют документ о приемочном контроле (тип 3.1 или 3.2 по ГОСТ 31458).
9.3.2 Документация о приемочном контроле может быть представлена в печатном или электронном виде в системе электронного обмена данными (EDI), соответствующем любому соглашению об электронном обмене данными между заказчиком и изготовителем.
9.3.3 Документ о приемочном контроле (сертификат качества) должен содержать следующие сведения:
- наименование и адрес изготовителя;
- наименование и адрес заказчика;
- номер заказа;
- обозначение стандарта на листовой прокат;
- номинальный диаметр, толщина стенки, длина, масса в соответствии с заказом;
- номер партии или трубы;
- химический состав стали по результатам плавочного анализа (и металла изделия в соответствии с заказом);
- номер плавки;
- результаты контроля на наличие легирующих элементов;
- результаты испытаний на растяжение основного металла и сварного соединения при комнатной и повышенной (в соответствии с заказом) температуре с указанием типа, размера, расположения и ориентации образцов для испытаний;
- результаты испытаний на стойкость против межкристаллитной коррозии;
- результаты проведения испытаний труб внутренним гидростатическим давлением;
- результаты неразрушающего контроля основного металла из документа о приемочном контроле на лист и выполненного изготовителем труб контроля сварного соединения с указанием метода, вида и размера применяемого искусственного дефекта;
- результаты испытаний технологических свойств основного металла и сварного соединения на изгиб;
- результаты визуального и измерительного контроля;
- результаты любых дополнительных испытаний, указанных в заказе;
- дату оформления документа.
9.3.4 По согласованию между изготовителем и заказчиком в документ о приемочном контроле могут быть внесены дополнительные сведения.
Визуальный контроль производится без применения увеличительных приборов в соответствии с [5], ГОСТ Р 50.05.08. Процедура контроля включает:
- визуальный контроль состояния поверхности основного металла, сварных соединений и торцов труб;
- контроль наличия маркировки.
10.2.1 В рамках осуществления измерительного контроля все измерения следует выполнять с применением:
- средств измерений утвержденного типа, имеющих действующие свидетельства о поверке, - толщиномера, стенкомера, микрометра, штангенциркуля, рулетки измерительной металлической, линейки измерительной металлической, линейки поверочной, ультразвукового толщиномера, угломера с нониусом (см. 10.2.2);
- средств допускового контроля, имеющих сертификаты калибровки.
- измерение длины трубы проводят вдоль ее образующей, а измерение наружного периметра поперечного сечения трубы для расчета наружного диаметра по формуле (3) проводят по концам трубы при помощи рулетки измерительной металлической класса точности 2 или 3 по ГОСТ 7502 методом прямых измерений в соответствии с руководством по эксплуатации рулетки. Допускаемое отклонение действительной длины интервала шкалы рулетки от нанесенного на шкале, при температуре окружающей среды 20 °C и натяжении измерительной ленты рабочим усилием, должно быть не более указанного в ГОСТ 7502-98 (таблица 1);
- контроль толщины стенки труб проводят по концам трубы толщиномерами, стенкомерами по ГОСТ 11358 или микрометрами по ГОСТ 6507. Измерения толщины стенки труб проводят методом прямых измерений в соответствии с руководствами по эксплуатации толщиномера, стенкомера или микрометра не менее чем в четырех центральных сечениях, при этом решение о соответствии или несоответствии значения толщины стенки труб требованиям 7.10.4 принимается на основе результата измерения, имеющего наибольшее по модулю отклонение от номинального значения. Пределы допускаемой погрешности стенкомера или толщиномера должны соответствовать ГОСТ 11358-89 (подраздел 2.2); предел допускаемой погрешности микрометра должен соответствовать ГОСТ 6507-90 (подпункт 2.1.1.3);
- измерение толщины стенки в местах зачистки дефектов производят методом прямых измерений в соответствии с руководством по эксплуатации при помощи ультразвукового толщиномера, метрологические характеристики которого позволяют обеспечить соблюдение требований 7.10.4;
- угол скоса фаски измеряют методом прямых измерений в соответствии с руководством по эксплуатации при помощи угломера с нониусом любого из типов, указанных в пункте 1.1 ГОСТ 5378-88; предел допускаемой погрешности угломера данного типа как при незатянутом, так и при затянутом стопоре при температуре окружающего воздуха (20 +/- 5) °C и относительной влажности не более 80% не должен превышать значений, указанных в таблице 2 ГОСТ 5378-88 для угломера данного типа;

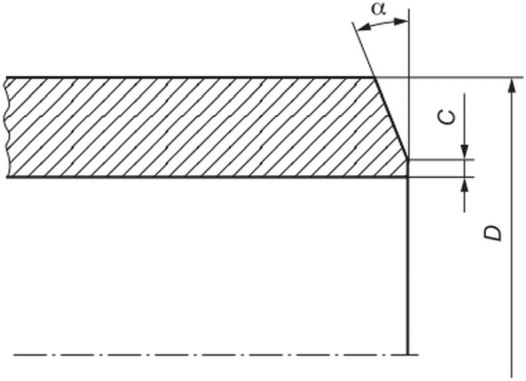

- ширину торцевого кольца (притупления) (величина C на рисунке 1) на фаске измеряют штангенциркулем по ГОСТ 166. Измерения проводят методом прямых измерений в соответствии с руководством по эксплуатации штангенциркуля не менее чем в четырех центральных сечениях при измерении ширины торцевого кольца, при этом решение о соответствии или несоответствии значений ширины торцевого кольца требованиям 7.10.9 принимается на основе результата измерения, имеющего наибольшее по модулю отклонение от номинального значения. Пределы допускаемой погрешности штангенциркуля должны соответствовать требованиям таблицы 3 ГОСТ 166-89;
- измерение диаметра для расчета овальности на торцах труб выполняют штангенциркулем по ГОСТ 166. Измерения производят методом прямых измерений в соответствии с руководством по эксплуатации штангенциркуля в двух взаимно перпендикулярных плоскостях в определяемом визуально месте, где наружный или внутренний диаметр принимает наибольшее значение, за исключением участков в зоне шва на расстоянии 100 мм от его оси. Пределы допускаемой погрешности штангенциркуля должны соответствовать требованиям таблицы 3 ГОСТ 166-89;
- смещение кромок сварного соединения, высоту усиления и глубину вогнутости (седловины) сварных швов измеряют при помощи средств измерений или средств допускового контроля, произведенных по документации изготовителя и соответствующих требованиям пункта 10.2.1. В случае измерения методом косвенных измерений используются аттестованные методики измерения;
- контроль отклонения труб от прямолинейности проводят:
а) по всей длине трубы - с помощью струны или проволоки, натянутой между концами трубы, и измерительной металлической линейки по ГОСТ 427 [отклонения от номинальных значений длины шкалы и расстояний между любым штрихом и началом или концом шкалы не должны превышать значений, указанных в ГОСТ 427-75 (таблица 2)]. Отклонение от прямолинейности в данной точке поверхности трубы - это расстояние, измеренное методом прямых измерений в соответствии с руководством по эксплуатации при помощи линейки перпендикулярно к образующей трубы, от данной точки трубы до точки на струне или проволоке. Отклонение от прямолинейности измеряют не менее чем в одной точке на каждые 1000 мм длины трубы. Решение о соответствии или несоответствии значения отклонения от прямолинейности требованию 7.10.6 принимается на основе наибольшего из результатов измерений,
б) на участке длиной 1000 мм - с помощью линейки поверочной по ГОСТ 8026 [прямолинейность рабочих поверхностей линейки при температуре окружающей среды (20 +/- 5) °C, при изменении температуры, не превышающем 0,5 °C/ч в диапазоне угла наклона линеек +/- 20° от среднего положения, должна соответствовать требованиям ГОСТ 8026-92 (таблица 2)] и набора щупов (допускаемые отклонения толщины щупов должны обеспечивать выполнение требований 7.10.6). За значение отклонения от прямолинейности принимается значение толщины такого щупа (совокупности щупов), который можно без видимого зазора поместить между поверхностями трубы и линейки. Отклонение от прямолинейности измеряют не менее чем в трех точках, расположенных вдоль образующей трубы. Решение о соответствии или несоответствии значения отклонения от прямолинейности требованиям 7.10.6 принимается на основе наибольшего из результатов измерений.
Допускается проводить измерительный контроль труб другими средствами измерений, удовлетворяющими требованиям 10.2.1, метрологические характеристики которых позволяют обеспечить соблюдение требований 7.10. Если измерительный контроль труб проводят методом косвенных измерений, то соответствующая методика измерений должна быть аттестована и соответствовать требованиям ГОСТ Р 8.932.
где Q - периметр трубы, мм;
10.2.4 Овальность концов труб
(4)где Dmax и Dmin - наибольший и наименьший наружные диаметры соответственно, измеренные в одном сечении.
10.3.1 В рамках процедуры определения химического состава все измерения следует выполнять с применением средств измерений утвержденного типа, имеющих действующие свидетельства о поверке, а применяемые методики (методы) измерений должны соответствовать требованиям ГОСТ Р 8.932.
10.3.2 Химический состав стали принимают по документу о качестве листового проката и переносят в отчетную документацию по приемочному контролю труб.
10.3.3 Определение химического состава металла труб осуществляют методами химического анализа по ГОСТ 12344, ГОСТ 12345, ГОСТ 12346, ГОСТ 12347, ГОСТ 12348, ГОСТ 12350, ГОСТ 12352, ГОСТ 12353, ГОСТ 12354, ГОСТ 12355, ГОСТ 12356, ГОСТ 27809.
10.3.4 Допускается проводить определение химического состава металлов фотоэлектрическим методом спектрального анализа по ГОСТ 18895 и ГОСТ Р 54153.
10.3.5 Качественную оценку наличия легирующих химических элементов в трубах проводят методом стилоскопирования или методами спектрального анализа.
10.4.1 Испытания основного металла на растяжение выполняют по методике контроля, разработанной в соответствии с требованиями ГОСТ 1497 и ГОСТ Р 8.932, при повышенный температуре - по ГОСТ 9651.
10.4.2 Испытания на растяжение сварного соединения выполняют в соответствии с ГОСТ 6996 и ГОСТ Р 8.932.
Стойкость основного металла и сварного соединения против межкристаллитной коррозии контролируют в соответствии с ГОСТ 6032 после провоцирующего нагрева методом АМУ.
10.6.1 Проведение испытаний на загиб, статический изгиб следует выполнять при помощи испытательного оборудования, имеющего действующий аттестат в соответствии с требованиями [6]; если техническое устройство для воспроизведения условий испытаний одновременно является и средством измерения (СИ), причем точностные характеристики воспроизведения условий испытаний полностью определяются метрологическими характеристиками этого СИ, то такое устройство должно иметь действующее свидетельство о поверке или сертификат калибровки. Все измерения в рамках проведения испытаний на загиб, статический изгиб следует выполнять с применением СИ утвержденного типа, имеющих действующие свидетельства о поверке, а применяемые косвенные методики (методы) измерения должны быть аттестованы и соответствовать ГОСТ Р 8.932.
10.6.2 Качественное испытание на загиб, статический изгиб проводят до номинального угла 90° в соответствии с разделом 2 ГОСТ 3728-78 на образцах в виде продольных полос, а для сварного соединения - в виде поперечных полос со сварным швом в центре образца. Толщина образца должна быть равна полной толщине стенки трубы. Номинальное значение толщины оправки должно быть приблизительно в два раза больше номинального значения толщины стенки.
10.7.1 Гидростатические испытания труб проводят в соответствии с разделом 7 ГОСТ 3845-2017 с выдержкой труб под испытательным давлением не менее 10 с (время выдержки измеряют методом прямых измерений в соответствии с руководством по эксплуатации при помощи секундомера, имеющего действующее свидетельство о поверке или сертификат калибровки, требования к погрешности измерения секундомера в настоящем стандарте не устанавливаются).
10.7.2 Труба считается годной, если в процессе испытания не происходило падение давления и не обнаружены течи и разрывы металла, а при осмотре не выявлены видимые остаточные деформации.
10.8.1 Результаты УЗК основного металла труб на наличие продольных и/или поперечных дефектов принимаются по документам на исходный полуфабрикат (листовой прокат).
10.8.2 УЗК труб для выявления расслоений проводят по методике контроля, разработанной в соответствии с требованиями ГОСТ ISO 10893-8, уровень приемки U2. Данный метод контроля является качественным, поэтому требования к измерениям не устанавливаются.
10.8.3 УЗК сварного соединения проводят по методике контроля, разработанной в соответствии с требованиями ГОСТ Р ИСО 10893-11, уровень приемки U2. Данный метод контроля является качественным, поэтому требования к измерениям не устанавливаются.
10.9.1 Радиографический контроль сварного соединения выполняют по методике контроля, разработанной в соответствии с требованиями ГОСТ ISO 10893-6, класс качества B. Данный метод контроля является качественным, поэтому требования к измерениям не устанавливаются.
10.9.2 Цифровой радиографический контроль сварного соединения выполняют по методике контроля, разработанной в соответствии с требованиями ГОСТ ISO 10893-7, класс качества B. Данный метод контроля является качественным, поэтому требования к измерениям не устанавливаются.
10.10.1 Данные об объемной доле (содержании) ферритной фазы, измеренной при помощи объемного ферритометра, принимают по документу о качестве листового проката и переносят в отчетную документацию по приемочному контролю труб.
10.10.2 Содержание ферритной фазы в металле шва контролируют по методике контроля, разработанной в соответствии с требованиями ГОСТ Р 53686 и ГОСТ Р 8.932.
Изготовитель должен гарантировать соответствие труб требованиям настоящего стандарта при условии соблюдения потребителем правил транспортирования и хранения, установленных в разделах 7, 8 ГОСТ 10692-2015 соответственно.
