Указанные показатели и требования к их значениям для метода 11.1 - создание покрытия активного типа и метода 11.2 - создание покрытия барьерного (изолирующего) типа приведены в 5.2.
5 Требования к значениям показателей свойств материалов и показателей эксплуатационных качеств защитных покрытий
В соответствии с таблицей 2 и приложением А производитель должен проводить необходимые первичные (идентификационные) испытания защитных составов: в исходном состоянии, в том числе компонентов состава в жидком состоянии, а также готовых для применения проб состава и отвержденного состава. Такие испытания следует проводить каждый раз для подтверждения значений показателей химических и физических свойств компонентов и состава в целом. Требования к отклонениям значений приведены в таблице 2. Протоколы испытаний следует хранить у производителя.
Таблица 2
на цементном и полимерном вяжущих
5.2 Требования к значениям показателей свойств составов и показателей эксплуатационных качеств защитных покрытий
Требования к значениям показателей свойств составов и показателей эксплуатационных качеств защитных покрытий стальной арматуры приведены в таблице 3.
Таблица 3
на цементном или полимерном вяжущих и показателей
эксплуатационных качеств защитных покрытий в бетоне
(для методов 11.1 и 11.2 по таблице 1)
Производитель должен провести первичные испытания составов, а также испытания защитных покрытий по определению основных показателей, а при необходимости - дополнительного (см. таблицу 1) в соответствии с таблицей 3.
Пояснения ко всем сокращениям, единицам измерения и обозначениям, применяемым в указанной таблице в графе "Требование", приведены в соответствующих методиках испытаний.
Составы, предназначенные для создания защитных покрытий стержней стальной арматуры после полимеризации или твердения, не должны выделять опасных веществ, вредных для здоровья людей и окружающей среды.
Для составов в рабочем состоянии (после полимеризации или твердения), предназначенных для создания защитных покрытий стержней стальной арматуры, подверженных воздействию пожара, производитель должен указывать класс их горючести.
Составы с содержанием равномерно распределенных органических веществ в массовых или объемных долях более 1% классифицируют согласно ГОСТ 30244, указывая для них соответствующий класс горючести.
6.1 Производитель должен иметь систему производственного контроля продукции в целях обеспечения постоянного соответствия выпускаемой продукции установленным в 5.1 и 5.2 требованиям.
6.2 В рамках производственного контроля производитель проводит необходимые идентификационные испытания, испытания по определению значений основных показателей продукции, а при необходимости - дополнительные (или иные) испытания. При проведении иных испытаний следует установить их соответствие методам, используемым в рамках первичного испытания, в целях обеспечения соответствия выпускаемой продукции требованиям настоящего стандарта. Такое соответствие должно быть отражено в документации системы производственного контроля.
6.3 Периодичность испытаний продукции в рамках производственного контроля приведена в приложении А. При необходимости периодичность может быть увеличена на начальном этапе производства или при несоответствии продукции установленным требованиям.
6.4 Любые отклонения от требований настоящего стандарта должны быть обоснованы документальным подтверждением их эквивалентности.
(справочное)
ПРИ ПРОИЗВОДСТВЕННОМ КОНТРОЛЕ <*>
--------------------------------
<*> Периодичность испытаний соответствует требованиям [1].
Таблица А.1
(обязательное)
ОПРЕДЕЛЕНИЕ АМИННОГО ЧИСЛА <*>
--------------------------------
<*> Метод испытаний соответствует требованиям [2].
Б.1 Метод определения аминного числа основан на титровании спиртового раствора отвердителя водным раствором соляной кислоты.
Границы относительной суммарной погрешности результата испытания составляют +/- 1,5% при доверительной вероятности 0,95.
Б.2 Точечные пробы отбирают стеклянной или из нержавеющей стали трубкой с оттянутым концом. Точечные пробы соединяют, полученную объединенную пробу тщательно перемешивают и отбирают среднюю пробу массой не менее 0,2 кг.
Б.3 Среднюю пробу помещают в чистую сухую, плотно закрываемую банку. На банку прикрепляют или наклеивают ярлык с указанием наименования продукта, обозначения настоящего применения, даты выпуска, номера партии и даты отбора пробы.
Б.4 Внешний вид и цвет отвердителя определяют визуально при просвечивании испытуемой пробы, помещенной в пробирку по ГОСТ 25336, на белом фоне.
Б.5 Средства измерения, посуда, реактивы:
- весы среднего класса точности с наибольшим пределом взвешивания 200 г;
- коническая колба вместимостью 100 см3 по ГОСТ 25336;
- цилиндр вместимостью 25 см3 по ГОСТ 1770;
- бюретка вместимостью 25 см3 по ГОСТ 29252;
- индикатор бромкрезоловый зеленый по нормативным документам, раствор в этиловом спирте с массовой долей индикатора 0,1%;
- кислота соляная по ГОСТ 3118; водный раствор кислоты концентрации 0,5 моль/дм3, приготовленный по ГОСТ 25794.1;
- спирт этиловый по ГОСТ Р 55878 или изопропиловый по ГОСТ 9805;
- вода дистиллированная по ГОСТ 6709.
Б.6 Проведение испытания:
- навеску отвердителя массой (0,6000 +/- 0,0500) г помещают в коническую колбу и растворяют в 20 см3 этилового или изопропилового спирта. Добавляют пять-шесть капель индикатора бромкрезолового зеленого и титруют раствором соляной кислоты до перехода окраски в желтый цвет.
При проведении испытания выполняют два параллельных определения с двумя навесками отвердителя.
Б.7 Обработка результатов:
- аминное число X, мг KOH/г, вычисляют по формуле
(Б.1)где V - объем раствора соляной кислоты концентрации 0,5 моль/дм3, израсходованного на титрование, см3;
28,05 - количество KOH, соответствующее 1 см3 раствора соляной кислоты концентрации точно 0,5 моль/дм3, г;
K - поправочный коэффициент к раствору соляной кислоты концентрации 0,5 моль/дм3;
m - масса отвердителя, г;
- за результат испытания принимают среднее арифметическое результатов двух параллельных определений, относительное значение расхождения между которыми не превышает норматива контроля сходимости, равного +/- 3%.
(обязательное)
(ОЦЕНКА ПО УГЛУ СПОЛЗАНИЯ) <*>
--------------------------------
<*> Метод испытаний соответствует требованиям [3].
В.1 Сущность метода
В.1.1 Для испытания используют две стальные плиты с одинаковой степенью шероховатости. Плиты располагают в горизонтальном положении и наносят защитный состав заявленной толщины. Сразу после нанесения состава одну из плит устанавливают вертикально на длинную сторону, а другую оставляют в горизонтальном положении. Через 24 ч измеряют толщину покрытия и определяют угол сползания материала, по которому оценивают его тиксотропность.
В.2 Оборудование, оснастка, инструменты и материалы
В.2.1 Мешалка для приготовления состава.
В.2.2 Инструмент для нанесения состава (скребок-лопатка, ракля); ширина: 60 мм; толщина создаваемого зазора: от 200 до 1000 мкм.
В.2.3 Две стальные плиты (3 x 70 x 150 мм) из стали марки 0,8 кп или 0,8 пс по ГОСТ 16523 или ГОСТ 9045, согласно ГОСТ 8832, обе плиты должны иметь одинаковую степень шероховатости поверхности 30 - 50 мкм согласно требованиям ГОСТ Р ИСО 4287.
Примечание - Плиты подготовлены в соответствии с [4].
В.2.4 Аппарат для измерения толщины сухого покрытия в соответствии с требованиями ГОСТ 31993.
В.2.5 Аппарат для измерения толщины влажного покрытия в соответствии с требованиями ГОСТ 31993 (толщиномер для влажной пленки).
В.3 Отбор образцов
В.3.1 Представительный и однородный образец состава для испытания отбирают, контролируют и подготавливают в соответствии с требованиями ГОСТ 9980.2.
В.4 Порядок проведения испытаний
В.4.1 Общие рекомендации
В.4.1.1 Испытание проводят при лабораторных условиях: температуре (21 +/- 2) °C и относительной влажности (60 +/- 10)%.
В.4.1.2 Компоненты смешивают в соответствии с рекомендацией производителя. Минимальная масса смеси должна составлять 100 г. Каждый компонент взвешивают с точностью до 0,1 г. После смешивания смесь визуально должна определяться как однородная. Для каждого испытания смешивают новую порцию состава.
В.4.1.3 Состав наносят на две стальные плиты, расположенные горизонтально, с помощью инструмента для нанесения состава. Толщину покрытия во влажном состоянии определяют согласно рекомендациям производителя или областью применения состава. После нанесения и измерения толщины покрытия одну из плит устанавливают вертикально на длинное ребро, а другую плиту - оставляют в горизонтальном положении.
В.4.1.4 Толщину покрытия измеряют через (24 +/- 2) ч после нанесения в соответствии с требованиями ГОСТ 31993. Измерения выполняют в пяти точках, расположенных равномерно по длине длинных сторон каждой плиты на расстоянии (10 +/- 1) мм от их краев. Вычисляют среднее значение для каждой плиты; для плиты, выдержанной горизонтально, среднее значение маркируют как h; для плиты, выдержанной вертикально, значения, относящиеся к нижней грани, маркируют как vb, к верхней - как vt (рисунок В.1).
![]() 1 - среднее значение vt по пяти точкам измерения;
2 - среднее значение vb по пяти точкам измерения;
3 - среднее значение h по двум - пяти точкам измерения
Рисунок В.1 - Расположение плит для измерения толщины
при вертикальном (слева) и горизонтальном (справа)
выдерживании (размеры не в масштабе)
В.5 Обработка результатов
В.5.1 Тиксотропность t, %, состава вычисляют по формуле
(В.1)В.6 Протокол испытаний
Протокол испытаний должен содержать ссылку на настоящее приложение и следующие сведения:
- название и адрес испытательной лаборатории;
- идентификационный номер и дату составления отчета;
- название и адрес производителя или поставщика состава;
- название и идентификационные отметки или номер партии состава;
- дату поставки состава;
- дату приготовления образцов для проведения испытания и любые отклонения от предписанного метода подготовки;
- толщину нанесения влажного покрытия;
- условия выдерживания образцов перед проведением испытания;
- дату проведения испытания и данные об использованном оборудовании;
- результаты испытания: средние значения с точностью до 0,1 мм/м; значение толщины сухого покрытия в мкм на расстоянии 10 мм ниже верхнего края стальных плит и на 10 мм выше нижнего их края; индивидуальные и средние значения vb, vt и h; тиксотропность t, %;
- любые отклонения от данного стандарта;
- дату составления отчета и подпись.
(обязательное)
--------------------------------
<*> Метод испытаний соответствует требованиям [5].
Г.1 Сущность метода
Г.1.1 Систему коррозионной защиты наносят на стальные стержни и плиты. С одной из продольных кромок стальной плиты снимают покрытие, чтобы оценить возможность протекания подпленочной коррозии. Половину плиты и каждого стержня замоноличивают в бетон. Образцы подвергают нескольким циклам атмосферного воздействия. После этого их извлекают из бетона, удаляют коррозионную защиту и исследуют сталь на наличие коррозионных проявлений.
Г.2 Оборудование, инструменты и материалы
Г.2.1 Стандартные лабораторные условия - (21 +/- 2) °C и относительная влажность (60 +/- 10)%.
Г.2.2 Смеситель для бетона принудительного действия барабанного типа.
Г.2.3 Инструменты и оборудование для уплотнения в соответствии с инструкциями производителя состава.
Г.2.4 Форма для изготовления образцов, изготовленная из неадсорбирующего жесткого материала, не подверженного действию цемента или полимеров; диаметр (100 +/- 5) мм, глубина (100 +/- 5) мм.
Г.2.5 Мешалка для смешивания.
Г.2.6 Кисть для нанесения.
Г.2.7 Четыре стальных стержня (сталь класса А500С или В500С по ГОСТ Р 52544); из них два стержня - диаметром 8 мм, длиной 200 мм и два стержня - диаметром 16 мм, длиной 200 мм.
Г.2.8 Одна стальная плита размерами 200 x 90 x 1,5 мм и шероховатостью по ГОСТ 2789. Стальная плита: сталь листовая марки Ст3 по ГОСТ 380.
Г.2.9 Ленточно-шлифовальный станок и наждачная бумага с зерном 150 мкм в соответствии с требованиями ГОСТ Р 52381.
Г.2.10 Испытательная камера в соответствии с требованиями ГОСТ 9.308.
Г.2.11 Измеритель pH.
Г.2.12 Мензурка.
Г.2.13 Измеритель распространения ржавчины с погрешностью 0,1 мм.
Г.3 Подготовка образцов
Г.3.1 Подготовка стальной плиты и арматурных стержней
Г.3.1.1 Поверхность стальных стержней и плиты (см. рисунок Г.1) подготавливают в соответствии с инструкциями производителя. В результате шероховатость поверхности плиты должна быть Rz = 30 - 50 мкм в соответствии с требованиями ГОСТ Р ИСО 4287.

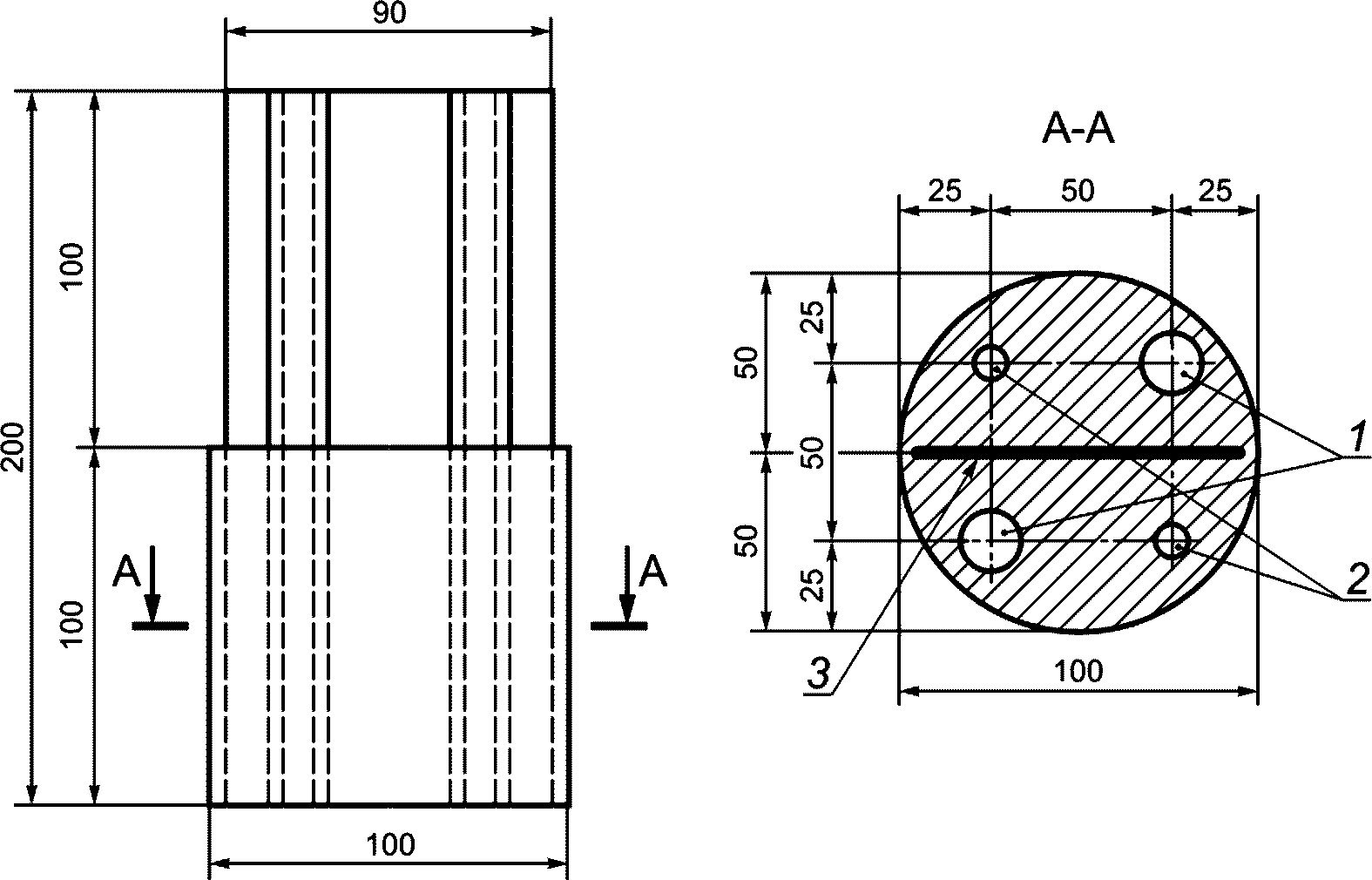

![]() 1 - стальные арматурные стержни размерами 16 x 200 мм;
2 - стальные арматурные стержни размерами 8 x 200 мм;
3 - стальная плита размерами 200 x 90 x 1,5 мм
защитного покрытия от коррозии
Г.3.1.2 Стержни и стальная плита должны быть покрыты полностью (со всех сторон) системой коррозионной защиты в соответствии с инструкциями производителя. При нанесении и отверждении покрытия стержни должны быть размещены вертикально, плита - горизонтально.
После указанного производителем периода выдерживания, желательно семь дней, снять покрытие с одной продольной кромки стальной плиты, сошлифовав станком или наждачной бумагой, при этом не повредив контакт покрытия и плиты. Затем стальные образцы погрузить наполовину в форму, как указано в Г.3.2, и выдерживать при температуре (21 +/- 2) °C и относительной влажности (60 +/- 10)%.
Г.3.2 Приготовление бетонной смеси и контрольных образцов
Г.3.2.1 Образцы изготавливают из бетона БМ (0,45) в соответствии с приложением Е с максимальным размером заполнителя 5 мм.
Г.3.2.2 Все материалы выдерживают не менее 24 ч перед смешиванием при температуре (21 +/- 2) °C и относительной влажности (60 +/- 10)%.
Г.3.2.3 Стальную плиту и стержни располагают в форме на минимальном расстоянии 5 мм друг от друга, а также от внутренних поверхностей стенок формы.
Г.3.2.4 Приготовленный состав помещают в цилиндрическую форму и тщательно уплотняют вибрированием или другим способом, указанным производителем. Чтобы упростить распалубку, форму изнутри выстилают пленкой, не вступающей в реакцию с ремонтным составом. Также допускается использовать легкую смазку для обработки внутренних поверхностей стенок формы перед ее сборкой.
Г.3.2.5 Через 24 ч вынуть образцы из формы и выдерживать 7 сут при температуре (21 +/- 2) °C и относительной влажности (60 +/- 10)%.
Г.4 Проведение испытаний
Г.4.1 Образцы укладывают горизонтально (плиту сошлифованным краем кверху) в испытательную камеру и выполняют следующие испытания:
а) 10 циклов испытаний конденсирования влаги;
б) 10 циклов испытаний (каждый по 24 ч) в соответствии с требованиями ГОСТ 9.308-85 (раздел 8);
в) 5 сут в соответствии с требованиями ГОСТ 30630.2.5 (нейтральный соляной туман).
Один цикл конденсирования влаги включает:
- 8 ч при (40 +/- 3) °C; уровень воды на дне емкости должен быть минимум 10 мм (относительная влажность воздуха 100% с конденсацией влаги на поверхности образца);
- 16 ч при (21 +/- 2) °C в открытой или вентилируемой камере (относительная влажность воздуха менее 75%).
Г.4.2 После завершения циклических испытаний обнаженные части плиты и стержней осматривают на наличие повреждений или проявлений коррозии; затем освобождают части плиты и стержней, которые были заделаны в бетон, и осматривают их.
Визуально определяют наличие ржавчины на стержнях и распространение ржавчины под защищающим от коррозии покрытием на плите. Для этого покрытие необходимо удалить (механическим или химическим способом), начиная от сошлифованного края, так, чтобы коррозионные проявления стали видны.
По всей поверхности плиты размер ржавчины не должен превышать 1,0 мм.
Г.5 Протокол испытаний
Протокол испытаний должен содержать ссылку на настоящее приложение и следующие сведения:
- ссылку на стандарт, регламентирующий метод проведения испытания;
- название и адрес испытательной лаборатории;
- номер и дату проведения испытания;
- название и адрес производителя или поставщика материалов;
- название, маркировку или номер партии материала;
- дату поставки материала;
- дату подготовки образцов для проведения испытаний, а также любые отклонения от предписанного метода подготовки;
- массу нанесенного материала и толщину слоя после высыхания на нешлифованной стороне стальной плиты;
- условия выдерживания подготовленных образцов перед проведением испытания;
- дату проведения испытания и описание использованного оборудования, включая производителя, тип, производительность, калибровочную информацию, серийный номер;
- результаты (включая фото каждой стороны плиты в случае отказа материала) осмотра поверхности стержней и плиты: количество и размер пятен ржавчины на стержнях; среднее и максимальное расстояние фронта распространения ржавчины от сошлифованного края плиты;
- дату составления отчета и подпись.
(обязательное)
В БЕТОН АРМАТУРЫ С ЗАЩИТНЫМ ПОКРЫТИЕМ <*>
--------------------------------
<*> Метод испытаний соответствует [6].
Д.1 Сущность метода
Д.1.1 При проведении испытания сравнивают определяемую тестом на сдвиг адгезию арматурных стержней с нанесенным покрытием, защищающим от коррозии, с адгезией стержней без покрытия; и те, и другие стержни замоноличивают в эталонный бетон.
Д.1.2 Испытание проводят на бетонных образцах, в которые замоноличены стержни с покрытием и без него. К одному из концов стержня прилагают растягивающую нагрузку с регулируемым ее увеличением до тех пор, пока не произойдет отказ. Прилагаемая нагрузка и получаемое вследствие ее приложения смещение измеряют для каждого стержня с покрытием и без него и значения сравнивают.
Д.2 Оборудование и инструменты
Д.2.1 Смеситель для бетона гравитационного действия барабанного типа.
Д.2.2 Инструменты и оборудование для уплотнения бетонной смеси.
Д.2.3 Мешалка и кисть для размешивания и нанесения защитного покрытия.
Д.2.4 Формы для приготовления образцов-кубов размерами 200 x 200 x 200 мм (рисунок Д.1).

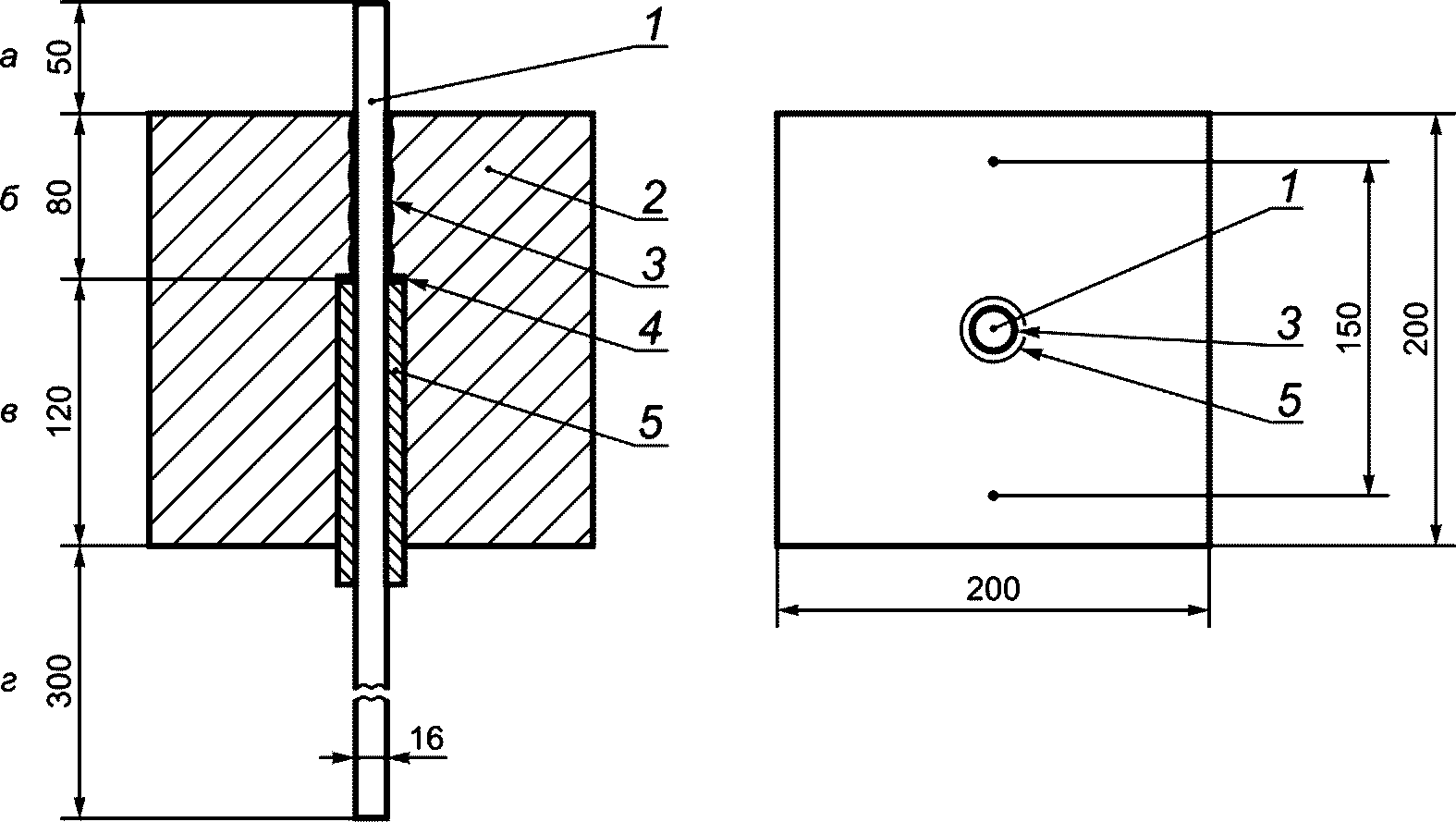

![]() 1 - арматурный стержень; 2 - бетон; 3 - покрытие стали;
4 - уплотнение между кожухом и стержнем; 5 - пластиковый
кожух; а - часть стержня до места установки оборудования
для измерения смещения (50 мм); б - длина анкеровки (80 мм);
в - свободная (незащемленная) длина (120 мм); г - часть
стержня до точки приложения растягивающей нагрузки (300 мм)
(разрез и вид снизу)
Д.2.5 Термометр с погрешностью в пределах 1 °C.
Д.2.6 Установка для испытания на растяжение с соответствующим диапазоном и погрешностью измерения 2%, оснащенная устройством контроля увеличения нагрузки.
Д.2.7 Измерительное устройство, соединенное с арматурой и оснащенное одним или более датчиками измерения смещения, способное измерять относительное перемещение между замоноличенным стержнем и фиксированной эталонной точкой на образце-кубе с погрешностью 0,01 мм.
Д.3 Подготовка образцов
Д.3.1 Описание образцов для испытаний
Д.3.1.1 Испытание каждого материала покрытия проводят на арматуре из одной партии: испытывают три стержня с покрытием и три - без него. Каждый стержень замоноличивают в образец-куб по его центральной оси (рисунок Д.1).
Д.3.1.2 Эффективная длина заделки стержня должна в пять раз превышать его диаметр (5ds). На оставшуюся часть стержня надевают пластиковый кожух, чтобы не ограничивать ее перемещение. Стержень выступает за пределы двух противоположных граней образца. Растягивающую нагрузку прилагают к длинному концу стержня, а устройство для измерения смещения между сталью и бетоном устанавливают на коротком конце стержня. Зазор между пластиковым кожухом и стержнем должен составлять не более 1 мм, толщина кожуха не должна превышать 2 мм. С одной стороны зазор уплотняют безусадочным герметиком. Важно, чтобы герметик не попал на поверхность стержня и не приклеил его к бетону.
Д.3.1.3 Образцы изготавливают в помещении или камере при стандартных лабораторных условиях - температуре (21 +/- 2) °C и относительной влажности (60 +/- 10)%.
Д.3.2.1 Для испытания каждого материала покрытия требуется шесть арматурных стержней (сталь класса А500С или В500С по ГОСТ Р 52544) периодического профиля диаметром 16 мм - три с покрытием и три без него. Поверхность стальных стержней подготавливают в соответствии с инструкциями производителя. Стандартная длина стержней составляет 550 мм, но может быть и другой, если позволяет испытательное оборудование.
Д.3.3 Нанесение покрытия на стержни
Д.3.3.1 Перед смешиванием все материалы выдерживают не менее 24 ч при стандартных лабораторных условиях.
Д.3.3.2 Стержни очищают в соответствии с требованиями Д.3.2 непосредственно перед нанесением защитного покрытия. Материал покрытия смешивают и наносят при стандартных лабораторных условиях в соответствии с рекомендациями производителя. Максимальная толщина нанесения покрытия устанавливается производителем. После нанесения образцы выдерживают 7 сут (или в соответствии с требованиями производителя) в стандартных лабораторных условиях.
Д.3.3.3 Стержни располагают в формах, как показано на рисунке Д.2, с надетыми пластиковыми кожухами. Обычно стержни выступают из форм на 50 мм с одной стороны и на 300 мм - с другой, что достаточно для размещения оборудования для измерения и приложения нагрузки (см. рисунок Д.1). Каждый стержень располагают и удерживают по центральной оси отверстия в образце. Собранные формы со стержнями перед заливкой бетона устанавливают в помещении или камере при стандартных лабораторных условиях.

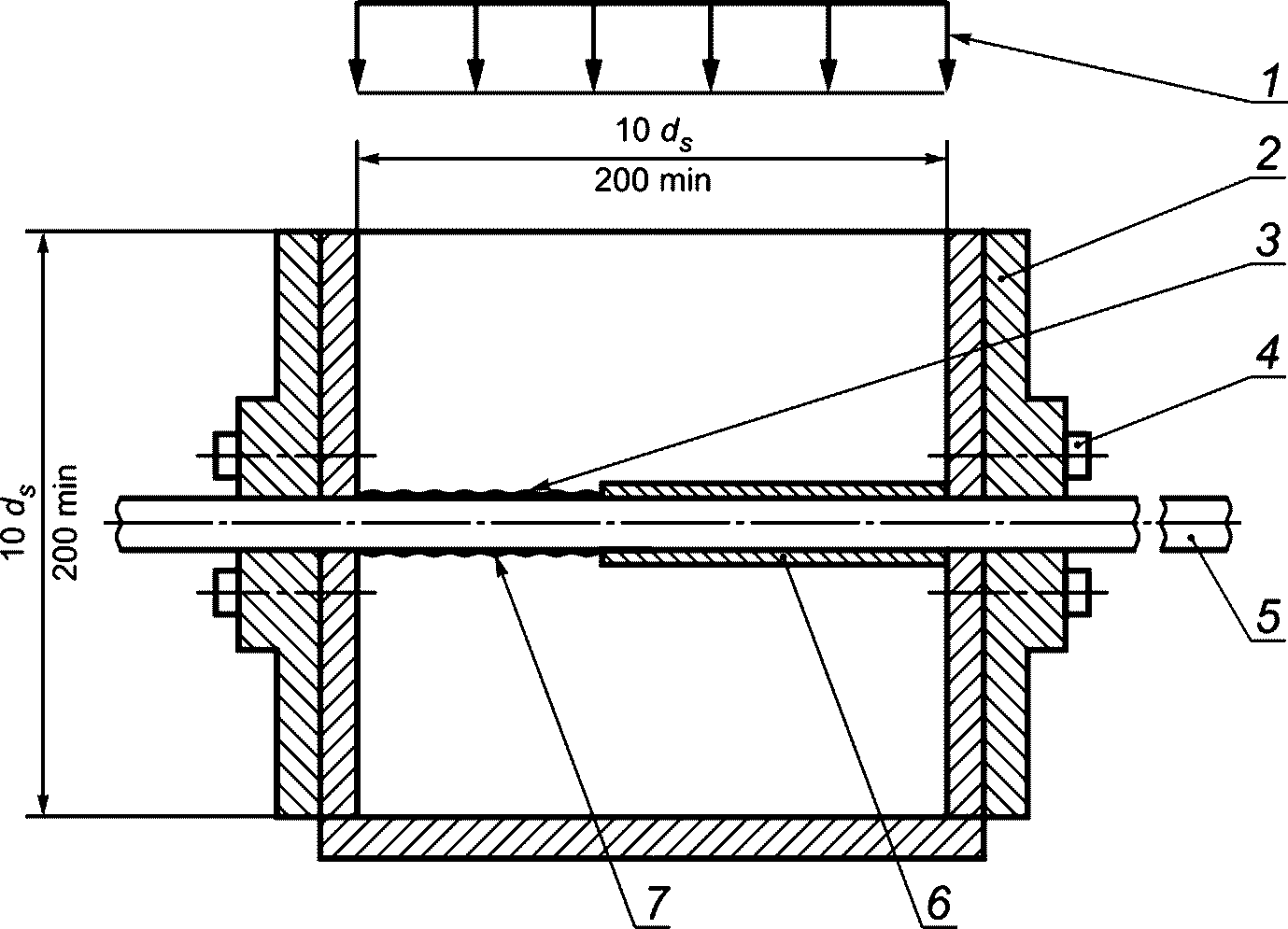

![]() 1 - направление заполнения бетоном; 2 - форма; 3 - покрытие
стали; 4 - фиксирующий элемент; 5 - арматурный стержень;
6 - пластиковый кожух; 7 - защитное покрытие
(продольный разрез)
Д.3.4 Изготовление и выдерживание образцов
Д.3.4.1 Образцы изготавливают из бетона Б (0,70) в соответствии с приложением Е.
Д.3.4.2 Собранные формы, оборудование и инструменты для приготовления бетонной смеси выдерживают минимум 24 ч в помещении или камере при стандартных лабораторных условиях.
Д.3.4.3 Во время заполнения формы бетонной смесью и ее уплотнения стержень удерживают горизонтально вдоль оси формы (см. рисунок Д.2). Бетон укладывают двумя слоями равной толщины и вибрируют с помощью вибратора диаметром 25 мм. Каждый образец вибрируют в четырех точках, каждая из которых выбирается на равном расстоянии от двух соседних, а также от стенок формы.
Д.3.4.4 Образцы выдерживают в формах в течение трех дней после укладки бетонной смеси, укрыв влажной тканью, после чего вынимают и выдерживают в стандартных лабораторных условиях 25 сут.
Д.4 Проведение испытаний
Д.4.1 Испытание проводят приложением растягивающей нагрузки к свободному концу стержня (см. рисунок Д.3). Образец устанавливают на упругую опорную подложку размерами 200 x 200 мм, способную компенсировать неоднородности его поверхности, которую располагают на стальной плите толщиной 10 мм. И в подложке, и в плите имеются отверстия диаметром 32 мм, чтобы в процессе проведения испытания стержень мог свободно перемещаться. Этот собранный узел помещают на плиту установки для испытаний на растяжение. Измерение смещения проводят на верхней части стержня, а растягивающую нагрузку (F) прилагают к нижней.

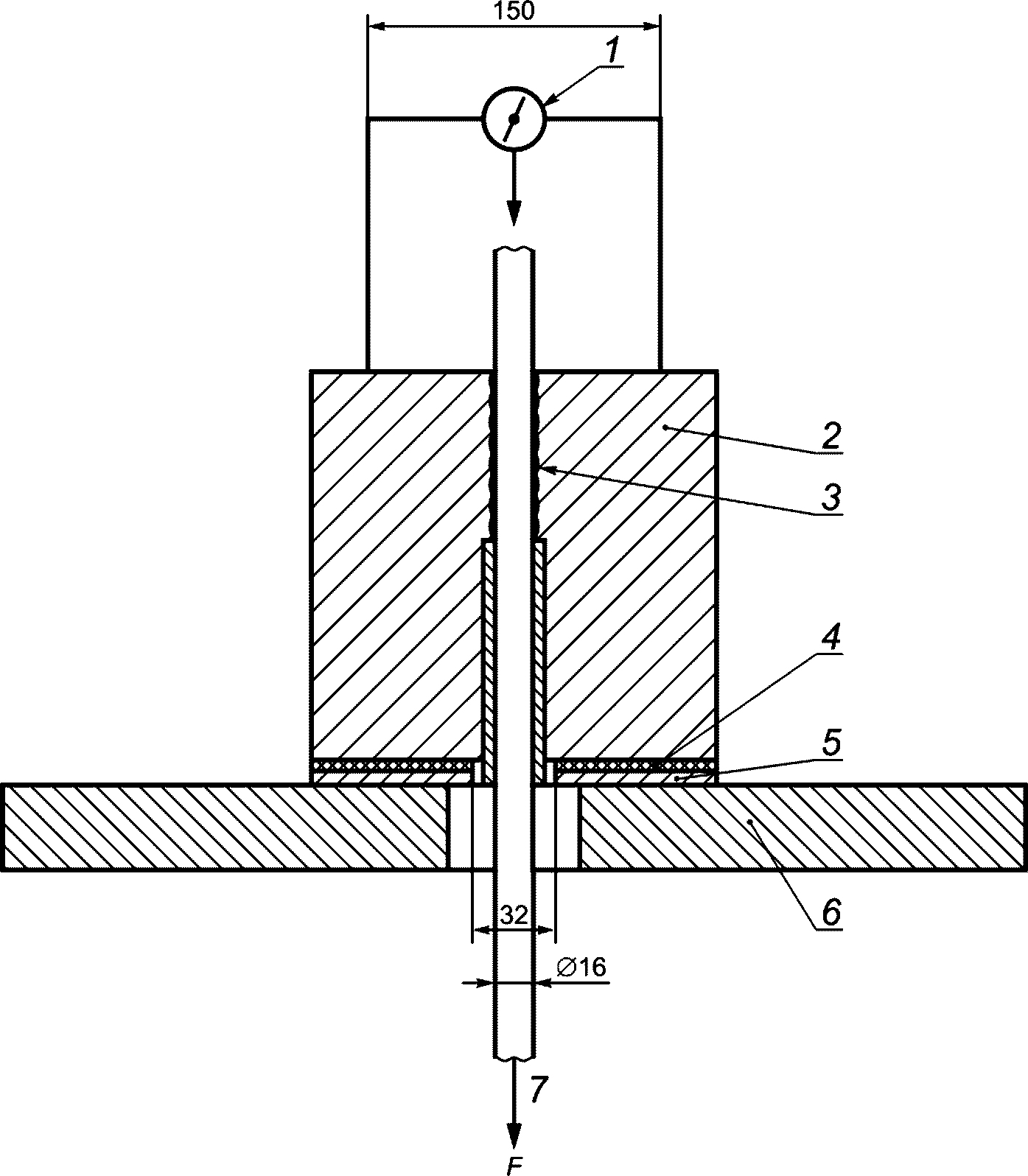

![]() 1 - устройство для измерения смещения; 2 - образец;
3 - покрытие стали; 4 - резиновая опорная плита 5 мм;
5 - стальная плита толщиной 10 мм; 6 - плита основания;
7 - растягивающая нагрузка
Д.4.2 Перед приложением нагрузки две опоры устройства измерения смещения прикрепляют к поверхности образца на расстоянии не менее 150 мм друг от друга. Датчик перемещения жестко прикрепляют к опорам и к концу стержня. Может потребоваться подготовить поверхность стержня для обеспечения надлежащего контакта с измерительным устройством.
Д.4.3 Нагрузку увеличивают до нарушения адгезии или разрушения (раскалывания) бетонного образца. Постоянно измеряют прилагаемую нагрузку и смещение. В отчете о проведении испытаний отображают значения прилагаемой нагрузки и смещения на протяжении всего испытания, а также тип отказа/разрушения.
Д.4.4 Диапазон установки должен превышать прогнозируемую разрушающую нагрузку; обычно ее значение составляет 100 кН. Скорость приложения нагрузки к образцу принимают равной 128 Н/с.
Д.5 Вычисление результатов
Д.5.1 Значение прилагаемой нагрузки при смещении 0,1 мм определяется по кривой для каждого образца с покрытием и без него.
Д.6 Протокол испытаний
Протокол испытаний должен содержать ссылку на настоящее приложение и следующие сведения:
- ссылку на стандарт, регламентирующий метод проведения испытания;
- название и адрес испытательной лаборатории;
- название и адрес производителя или поставщика материалов;
- название, маркировку или номер партии материала;
- подготовку поверхности стержней;
- количество приготовленного состава для покрытия;
- массу нанесенного покрытия и среднюю толщину высохшего слоя по верхней кромке ребер;
- метод и время смешивания;
- время между приготовлением и нанесением состава;
- метод нанесения состава (нанесение кистью или напыление) на стержни;
- дату подготовки образцов;
- условия выдерживания подготовленных образцов перед проведением испытания;
- дату проведения испытания;
- смещения при увеличении нагрузки;
- среднее значение нагрузки при смещении 0,1 мм для образцов с покрытием и без него;
- описание типа отказа или их комбинации для каждого испытуемого образца:
- тип 1: вырыв стержня из покрытия;
- тип 2: вырыв стержня и покрытия из бетона;
- тип 3: отказ внутри самого покрытия;
- любой инцидент, который мог повлиять на результаты;
- любое отклонение от условий, определенных стандартом;
- дату составления отчета и подпись.
(обязательное)
БЕТОННАЯ СМЕСЬ И БЕТОН ОСНОВАНИЙ КОНТРОЛЬНЫХ ОБРАЗЦОВ <*>
--------------------------------
<*> Значение показателей свойств (качества) бетонной смеси и бетона соответствует требованиям [7].
Е.1 Оборудование, инструменты и материалы, в том числе компоненты бетонной смеси
Е.1.2 Формы размерами 70 x 70 x 70 мм или 100 x 100 x 100 мм по ГОСТ 22685 и формы произвольной конструкции размерами 400 x 400 x 250 мм для изготовления заготовок оснований контрольных образцов.
Е.1.3 Вибростол низкочастотный, вибратор глубинный ручной с гибким валом диаметром вибробулавы 28 мм, другое оборудование и инструменты для уплотнения бетонной смеси в формах.
Е.1.4 Компоненты для приготовления бетонной смеси с воспроизводимыми показателями свойств:
а) портландцемент класса 42,5 быстротвердеющий: ЦЕМ I 42,5 Б по ГОСТ 31108;
б) песок твердых пород по ГОСТ 8736 с водопоглощением до 2% по массе;
в) щебень твердых пород по ГОСТ 8267 с водопоглощением до 2% по массе;
г) вода по ГОСТ 23732 для затворения бетонной смеси;
д) добавки к бетонной смеси по ГОСТ 30459 (при необходимости) для обеспечения оптимального уплотнения.
Е.1.5 Бетонная смесь с воспроизводимыми показателями свойств и бетон для оснований контрольных образцов (заготовок) с воспроизводимыми показателями эксплуатационных качеств по таблице Е.1 <**>.
--------------------------------
<**> Область применения установлена в приложениях Г и Д.
Таблица Е.1

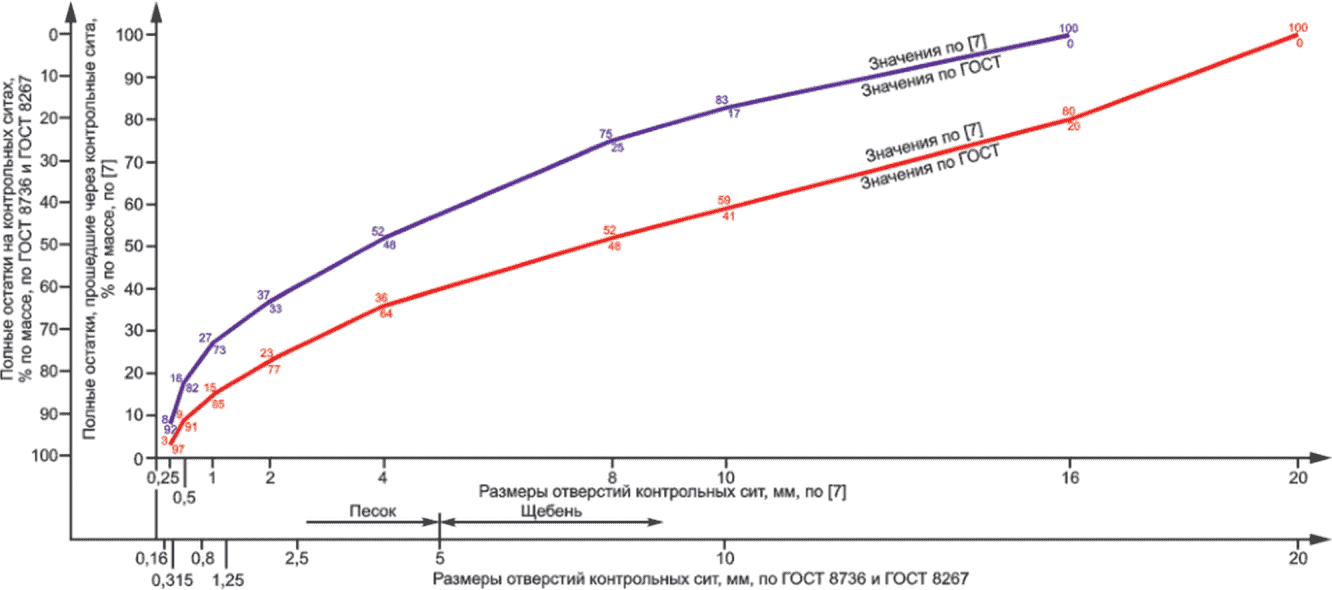

![]() (песок + щебень) с наибольшей фракцией
в диапазоне 16 - 20 мм для бетонной смеси (бетона)
контрольных образцов

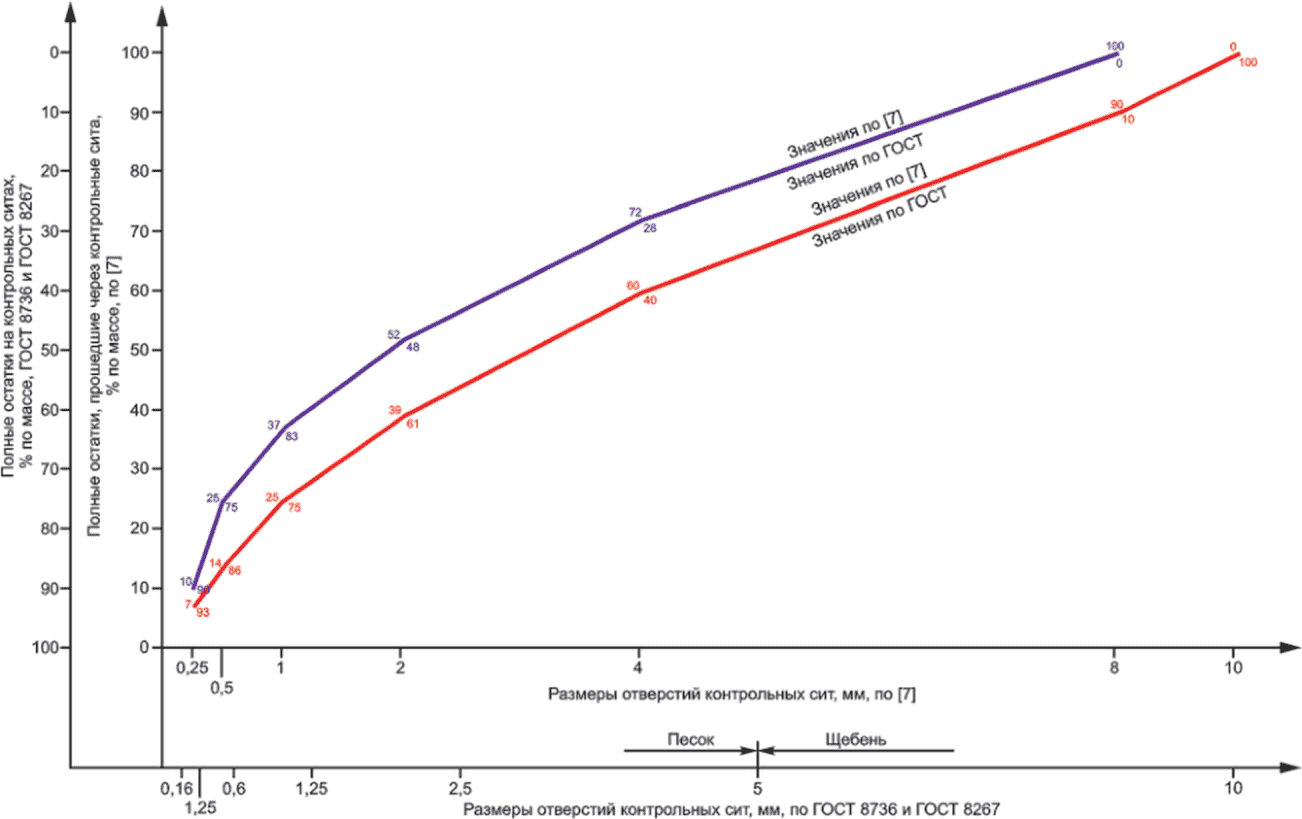

![]() (песок + щебень) с наибольшей фракцией в диапазоне 8 - 10 мм
для бетонной смеси (бетона) контрольных образцов
Е.2 Приготовление бетонной смеси подобранного состава и изготовление образцов (заготовок)
Е.2.1 Половину воды затворения и сухие заполнители бетонной смеси, подобранной по ГОСТ 27006, помещают в смеситель по Е.1.1 и перемешивают в течение 2 мин. Объем замеса принимают в количестве 50% - 90% полезного объема смесителя.
Е.2.2 Продолжая перемешивание, в течение третьей минуты в смеситель помещают заданное в составе количество цемента и вторую половину воды затворения (при необходимости с соответствующими добавками по ГОСТ 30459); общее время перемешивания не более 5 мин.
Е.2.3 Для оценки показателей бетонов типов Б (0,70), БМ (0,40) и БМ (0,45) по пункту 4 таблицы Е.1:
а) после перемешивания по Е.2.2 бетонную смесь укладывают в формы 70 x 70 x 70 мм по Е.1.2 - при максимальной крупности заполнителя 10 или 8 мм или в формы 100 x 100 x 100 мм по Е.1.2 - при максимальной крупности заполнителя 20 или 16 мм; смесь в формах уплотняют на вибростоле по Е.1.3, получая плотную и однородную упаковку смеси без расслоения и водоотделения. Излишки бетонной смеси удаляют с поверхности формуемого образца стальной теркой, а поверхность выравнивают заподлицо с верхней гранью формы;
б) после формования образцы в формах выдерживают на воздухе в течение 24 ч при температуре (21 +/- 2) °C и относительной влажности не менее 95% (допускается выдерживание на воздухе при указанной температуре с укрытием образцов полиэтиленовой пленкой), после чего образцы извлекают из форм и выдерживают в воде при температуре (20 +/- 2) °C в течение 27 сут;
в) после выдерживания образцы готовят к испытанию в нормальных климатических условиях при температуре (21 +/- 2) °C и относительной влажности (60 +/- 10)%.
Е.2.4 Для оценки показателей бетонов типов БМ (0,40) и БМ (0,45) по пункту 5 таблицы Е.1; для испытаний - по приложению Ж:
а) после перемешивания по Е.2.2 бетонную смесь укладывают в формы размером 400 x 400 x 250 мм тремя равными по толщине слоями и уплотняют вибратором по Е.1.2 в четырех точках, расположенных равноудаленно друг от друга, а также на расстоянии около 125 мм от соседних граней образца, получая плотную и однородную упаковку смеси без расслоения и водоотделения. Уплотнение проводят в течение минимального времени, необходимого для полного уплотнения бетона. При этом вибратор удерживают в вертикальном положении, не допуская контакта с дном формы. Излишки бетонной смеси уделяют с поверхности формуемого образца стальной теркой, а поверхность выравнивают заподлицо с верхней гранью формы;
б) после формования заготовки в формах выдерживают на воздухе в течение не менее 72 ч при температуре (21 +/- 2) °C, укрыв полиэтиленовой пленкой или поддерживая относительную влажность не менее 95%. Затем заготовки вынимают из форм и выдерживают еще не менее 25 сут на воздухе при температуре (21 +/- 2) °C и относительной влажности не менее 95% (для испытаний в сухих влажностных условиях по приложению Ж);
в) после выдерживания заготовки используют для испытаний в соответствии с приложением Ж.
Е.3 Данные, приводимые в протоколе испытаний по оценке прочности на сжатие
Протокол испытаний по оценке прочности включает в себя:
а) состав бетонной смеси;
б) дату и время приготовления образцов (заготовок);
в) наименование и гранулометрический состав компонентов бетонной смеси с воспроизводимыми показателями свойств;
г) режим выдерживания и/или хранения образцов (заготовок);
д) прочность на сжатие (среднее и минимальное значения);
е) любые отклонения от методов испытания.
(обязательное)
ИСПЫТАНИЯ НА РАСТЯЖЕНИЕ ПРИ ОТРЫВЕ <*>
--------------------------------
<*> Метод испытаний отвечает требованиям [8].
Ж.1 Оборудование, оснастка, инструмент и материалы
Ж.1.1 Установка буровая и керноотборник для кернов диаметром (50 +/- 0,5) мм с алмазной режущей кромкой, выступающей за габариты наружного диаметра керноотборника на (1,5 +/- 0,5) мм.
Ж.1.2 Инструмент измерительный: линейка измерительная металлическая по ГОСТ 427, штангенциркули по ГОСТ 166 со значениями отсчета по нониусу 0,1 и 0,05 мм.
Ж.1.3 Прибор переносной для испытаний на отрыв с возможностью постепенного увеличения нагрузки до 16 кН со скоростью (1 +/- 0,1) кН/с в комплекте с образцами-штампами диаметром (50 +/- 0,5) мм, толщиной 25 мм с плоской рабочей поверхностью и анкером с шаровой головкой на противоположной стороне под захват прибора.
Ж.2 Проведение испытаний
Ж.2.1 На поверхность образцов-кернов с помощью быстротвердеющего (клеящего) состава по Ж.1.4 приклеивают штампы, входящие в комплект прибора для испытаний по Ж.1.3. После отверждения быстротвердеющего состава контрольный образец в виде образца-плиты с приклеенными поверх них штампами располагают горизонтально и неподвижно закрепляют. Над образцами поочередно размещают переносной прибор для испытаний по Ж.1.3. В захват прибора помещают шаровую головку анкера штампа и выравнивают это соединение по вертикали с допуском +/- 1°.
Ж.2.2 Испытания проводят поочередно с каждым контрольным образцом постепенно увеличивая нагрузку со скоростью (1 +/- 0,1) кН/с до разрушения образца; фиксируют наибольшую нагрузку, достигнутую при испытании. Температуру воздуха при проведении испытаний назначают в пределах (21 +/- 2) °C.
![]() а - цилиндрический пропил; б - образец;
1 - 5 - маркировка образцов
Рисунок Ж.1 - Схема разметки и маркировки мест бурения
образцов диаметром (50 +/- 0,5) мм в бетонной плите
Ж.3 Расчетные зависимости и особенности методов испытаний
Ж.3.1 При определении предела прочности на растяжение при отрыве контрольных образцов на действие отрывающей нагрузки растягивающее напряжение
(Ж.1)где Pр - растягивающая нагрузка, Н;
A - площадь поперечного сечения образца, мм2.
При этом из результатов испытаний для расчетов принимают значения предела прочности с характером сцепления - когезия.
Ж.4 Представление результатов и протокол испытаний
Ж.4.1 Протокол испытания должен включать в себя следующие сведения:
а) ссылку на настоящее приложение;
б) идентификацию бетонной смеси, включая тип вяжущего, источник поставки, кодовый номер производителя, номер партии или серии, вид упаковки и т.п.;
в) идентификацию основания: толщина и подготовка поверхности;
г) условия выдерживания образцов до испытания и условия проведения испытания;
д) скорость увеличения нагрузки;
е) отдельные результаты разрушающего усилия или напряжения при испытании; среднеарифметическое значение;
ж) любые отклонения в рабочем режиме либо сложности испытаний, которые могли повлиять на результаты.
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/4/gost_19048.html
На правах рекламы:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
