Описание
Источник публикации
М.: ИПК Издательство стандартов, 1998
Примечание к документу
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 N 184-ФЗ.
Документ введен в действие с 1 января 1979 года.
Название документа
"ГОСТ 22525-77. Государственный стандарт Союза ССР. Соединения трубопроводов резьбовые. Концы корпусных деталей под накидные гайки. Конструкция"
(утв. и введен в действие Постановлением Госстандарта СССР от 12.05.1977 N 1180)
(ред. от 01.08.1996)

"ГОСТ 22525-77. Государственный стандарт Союза ССР. Соединения трубопроводов резьбовые. Концы корпусных деталей под накидные гайки. Конструкция"
(утв. и введен в действие Постановлением Госстандарта СССР от 12.05.1977 N 1180)
(ред. от 01.08.1996)


Утвержден и введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 12 мая 1977 г. N 1180
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ
КОНЦЫ КОРПУСНЫХ ДЕТАЛЕЙ ПОД НАКИДНЫЕ ГАЙКИ
КОНСТРУКЦИЯ
Threaded pipeline connections.
Pipe nipple ends for union nuts. Construction
ГОСТ 22525-77
Список изменяющих документов
(в ред. Изменения N 1, утв. в июле 1982 г.,
Изменения N 2, утв. в мае 1988 г.,
Изменения N 3, утв. в августе 1996 г.)
Группа Г18
ОКСТУ 4193
Дата введения
1 января 1979 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; Ю.А. Шамшурин
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 12.05.77 N 1180
Изменение N 3 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 8 от 12.10.95)
За принятие проголосовали:
Наименование государства
Наименование национального органа по стандартизации
Республика Белоруссия
Госстандарт Белоруссии
Республика Казахстан
Госстандарт Республики Казахстан
Республика Молдова
Молдовастандарт
Российская Федерация
Госстандарт России
Республика Таджикистан
Таджикгосстандарт
Туркменистан
Главная государственная инспекция Туркменистана
Украина
Госстандарт Украины
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта
ГОСТ 9833-73
Приложение 2
ГОСТ 10549-80
3
ИС NORMPROD: примечание.
Взамен ГОСТ 15763-91 Приказом Ростехрегулирования от 19.06.2008 N 122-ст с 1 января 2009 года введен в действие ГОСТ 15763-2005.
ГОСТ 15763-91
7
ГОСТ 23353-78
Приложение 2
ГОСТ 23354-78
То же
ГОСТ 23355-78
"
ГОСТ 23356-78
"
ГОСТ 23357-78
"
ГОСТ 24643-81
6
ГОСТ 28016-89
Приложение 2
ГОСТ 28941.26-91
То же
ГОСТ 28941.27-91
"
5. Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)
6. ПЕРЕИЗДАНИЕ (ноябрь 1997 г.) с Изменениями N 1, 2, 3, утвержденными в июле 1982 г., мае 1988 г., августе 1996 г. (ИУС 11-82, 9-88, 11-96)
1. Настоящий стандарт распространяется на концы корпусных деталей с углом конуса 24° соединений трубопроводов, арматуры и гидро-пневмооборудования и на концы корпусных деталей для соединений с развальцовкой трубы с углом конуса 74° под накидные гайки.
Обязательные требования к качеству продукции, обеспечивающие ее безопасность для жизни, здоровья и охрану окружающей среды, изложены в пп. 2, 3, 6 и 7 настоящего стандарта.
(Измененная редакция, Изм. N 3).
2. Конструкция и основные размеры концов корпусных деталей с углом конуса 24° должны соответствовать указанным на черт. 1 и в табл. 1, концов корпусных деталей для соединений с врезающимся кольцом при радиальном монтаже - указанным на черт. 2 и в табл. 1, концов корпусных деталей для соединений с развальцовкой трубы - указанным на черт. 3 и в табл. 2.
Концы корпусных деталей с углом конуса 24°
Черт. 1
Концы корпусных деталей соединений
с врезающимся кольцом при радиальном монтаже
Черт. 2
Таблица 1
Размеры, мм
Группа
Номинальный размер (условный проход) DN (Dу)
Наружный диаметр трубы Dн
d
d1
(пред. откл. +0,1)
d2
l
l1 <*>
l2
Номин.
Пред. откл., мкм
Пред. откл. +0,3
1
2,5
4
4
+215
+140
5,0
М 8 x 1
4,0
8,0
6
3,0
5
5
6,5
М10 x 1
5,5
4,0
6
6
7,5
6,0
8
8
+240
+150
9,5
М12 x 1,5
9,5
7
2
4,0
6
6
+215
+140
8,1
М12 x 1,5
7,0
6,0
8
8
+240
+150
10,1
М14 x 1,5
8,0
10
10
12,3
М16 x 1,5
10,5
8
10,0
12
12
+260
+150
14,3
М18 x 1,5
12,0
15
15
17,3
М22 x 1,5
11,5
9
(16)
16
18,3
М24 x 1,5
7,5
15,0
18
18
20,3
М26 x 1,5
(М27 x 2)
12,0
20,0
22
22
+290
+160
24,3
М30 x 2
13,0
10
25,0
28
28
30,3
М36 x 2
32,0
(34)
34
+330
+170
37,0
М45 x 2
10,5
15,0
12
35
35
38,0
40,0
42
42
+340
+200
45,0
М52 x 2
11,0
3
3,0
6
6
+215
+140
8,1
М14 x 1,5
7,0
11,5
9
4,0
8
8
+240
+150
10,1
М16 x 1,5
5,0
10
10
12,3
М18 x 1,5
7,5
6,0
12
12
+260
+150
14,3
М20 x 1,5
8,0
(14)
14
16,3
М22 x 1,5
8,0
13,5
11
10,0
16
16
18,3
М24 x 1,5
8,5
12,0
20
20
+290
+160
22,9
М30 x 2
10,5
15,0
12
15,0
25
25
27,9
М36 x 2
12,0
17,0
14
20,0
30
30
33,0
М42 x 2
13,5
19,0
16
25,0
38
38
+330
+170
41,0
М52 x 2
16,0
21,0
18
32,0
45
45
+340
+180
49,6
М60 x 2
18,0
24,0
-
40,0
57
57
+380
+190
61,6
М72 x 2
19,0
26,0
-
50,0
76
76
+390
+200
81,6
М90 x 2
20,0
28,0
-
--------------------------------
<*> Размер l1, концов переборочных штуцеров настоящим стандартом не устанавливается.
Примечание. Значения, приведенные в скобках, непредпочтительны.
Концы корпусных деталей для соединений
с развальцовкой трубы с углом конуса 74°
Черт. 3
Таблица 2
Размеры, мм
Группа
Условный проход
Наружный диаметр трубы
d
d1
d2
l
l1
Пред. откл.
Пред. откл.
-0,2
h13
+/- 0,3
+0,3
2
4
6
4,9
9,7
М12 x 1,5
14
4,5
6
8
6,6
11,7
М14 x 1,5
15
8
10
8,8
13,7
М16 x 1,5
17
5,0
10
12
10,8
15,7
М18 x 1,5
12
14
12,8
19,7
М22 x 1,5
19
6,0
15
18
15,3
24,0
М26 x 1,5
(М27 x 2)
22
7,0
20
22
19,5
27,0
М30 x 2
23
8,5
25
28
25,5
33,0
М36 x 2
24
9,5
32
(34)
31,5
42,0
М45 x 2
27
32
35
31,5
42,0
М45 x 2
40
42
38,0
49,0
М52 x 2
Примечание. Значения, приведенные в скобках, непредпочтительны.
(Измененная редакция, Изм. N 3).
3. Проточки - типа 1 узкие по ГОСТ 10549.
ИС NORMPROD: примечание.
Взамен ГОСТ 15763-91 Приказом Ростехрегулирования от 19.06.2008 N 122-ст с 1 января 2009 года введен в действие ГОСТ 15763-2005.
4. Рекомендуемые значения номинальных (условных) давлений для каждой группы в зависимости от вида соединений приведены в ГОСТ 15763, приложение 3.
5. Примеры соединений концов корпусных деталей с накидными гайками даны в приложении 2.
4, 5. (Измененная редакция, Изм. N 3).
6. Торцевое биение поверхности A конца корпусной детали для радиального монтажа относительно оси среднего диаметра резьбы по X степени точности ГОСТ 24643.
7. Технические требования - по ГОСТ 15763.
Приложение 1. (Исключено, Изм. N 1).
Приложение 2
Справочное
ПРИМЕРЫ СОЕДИНЕНИЙ КОНЦОВ
КОРПУСНЫХ ДЕТАЛЕЙ С НАКИДНЫМИ ГАЙКАМИ

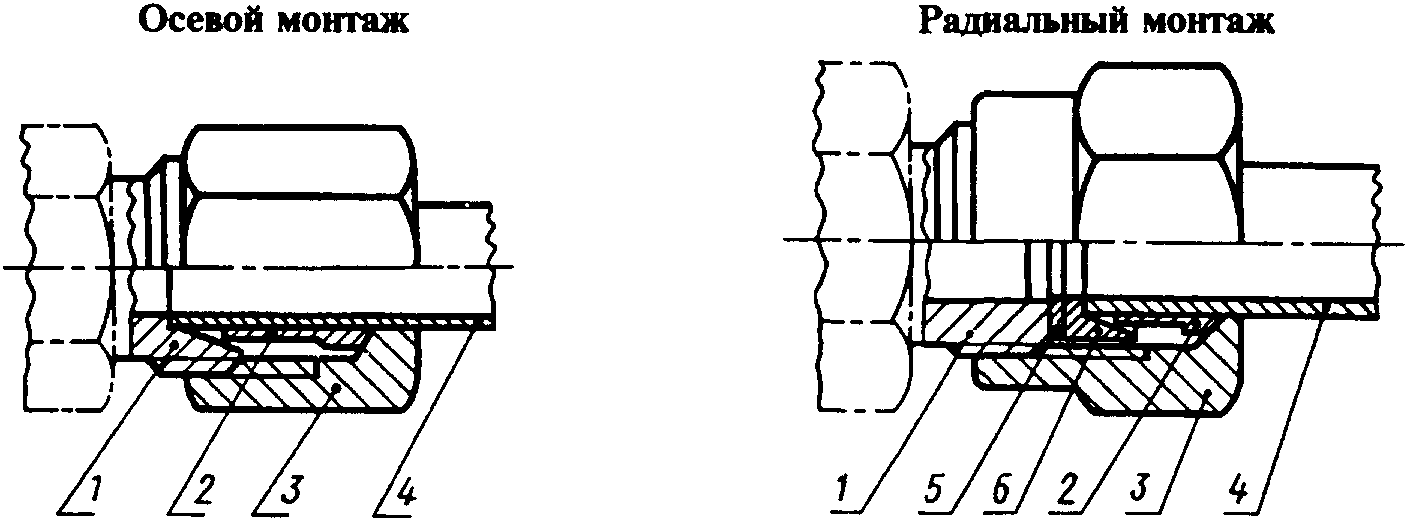

1. Соединения с врезающимся кольцом
1 - конец корпусной детали;
2 - врезающееся кольцо по ГОСТ 23354;
3 - накидная гайка по ГОСТ 23353; 4 - труба; 5 - прокладка
по ГОСТ 23357; 6 - нажимное кольцо по ГОСТ 23356
Черт. 1
2. Соединения с шаровым ниппелем
1 - конец корпусной детали; 2 - ниппель по ГОСТ 23355;
3 - накидная гайка по ГОСТ 23353; 4 - труба
Черт. 2
3. Соединение с развальцовкой трубы с углом конуса 74°
1 - конец корпусной детали; 2 - ниппель по ГОСТ 28941.27;
3 - труба; 4 - гайка по ГОСТ 28941.26
Черт. 3
1 - 3. (Измененная редакция, Изм. N 2, 3).
4. Соединение с коническим ниппелем
1 - конец корпусной детали; 2 - конический ниппель
по ГОСТ 28016; 3 - резиновое кольцо по ГОСТ 9833;
4 - накидная гайка по ГОСТ 23353
Черт. 4
5. Соединение с зажимным и упорным кольцами
1 - труба; 2 - конец корпусной детали; 3 - накидная гайка
по ГОСТ 23353; 4 - кольцо зажимное по ГОСТ 28918;
5 - кольцо упорное по ГОСТ 28918
Черт. 5
4, 5. (Введены дополнительно, Изм. N 3).
