Описание
Источник публикации
М.: Издательство стандартов, 1985
Примечание к документу
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 N 184-ФЗ.
Документ введен в действие с 1 января 1986 года.
Название документа
"ГОСТ 26601-85. Государственный стандарт Союза ССР. Окна и балконные двери деревянные для малоэтажных жилых домов. Типы, конструкции и размеры"
(утв. Постановлением Госстроя СССР от 07.05.1985 N 64)

"ГОСТ 26601-85. Государственный стандарт Союза ССР. Окна и балконные двери деревянные для малоэтажных жилых домов. Типы, конструкции и размеры"
(утв. Постановлением Госстроя СССР от 07.05.1985 N 64)


Утвержден и введен в действие
Постановлением Госстроя СССР
от 7 мая 1985 г. N 64
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ
ДЛЯ МАЛОЭТАЖНЫХ ЖИЛЫХ ДОМОВ
ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ
Wooden windows and balcony doors for one-two storey
dwelling-houses. Types, structure and dimensions
ГОСТ 26601-85
Группа Ж32
ОКП 53 6139
Постановлением Государственного комитета СССР по делам строительства от 7 мая 1985 г. N 64 срок введения установлен с 01.01.1986.
Разработан Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.
Исполнители: Б.А. Филозофович (руководитель темы); И.В. Строков; Н.Н. Цаплей, канд. техн. наук; Г.Г. Коваленко; И.С. Посельская; З.А. Буркова; М.М. Чернов, канд. техн. наук; А.В. Ткаченко; В.В. Хамов; Л.В. Воронкова; В.К. Савин, канд. техн. наук; В.И. Тихонович; Г.В. Левушкин.
Внесен Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.
Зам. Председателя М.П. Коханенко.
Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 07.05.1985 N 64.
Настоящий стандарт распространяется на деревянные окна и балконные двери с двойным и тройным остеклением, предназначаемые для жилых домов высотой не более двух этажей.
Окна и балконные двери с двойным и тройным остеклением соответственно должны изготовляться со следующими показателями: приведенное сопротивление теплопередаче - 0,42 и 0,56 м2 х °С/Вт, сопротивление воздухопроницанию - 0,5 м2 х ч х Па/кг при 10 Па, общий коэффициент светопропускания - 0,52 и 0,38, индекс звукоизоляции воздушного шума - 28 и 32 дБ.
1. ТИПЫ, РАЗМЕРЫ И МАРКИ
1.1. Окна и балконные двери по настоящему стандарту подразделяют на две серии:
РМ - с раздельными переплетами и дверными полотнами с двойным остеклением;
РСМ - с раздельно-спаренными переплетами и дверными полотнами с тройным остеклением.

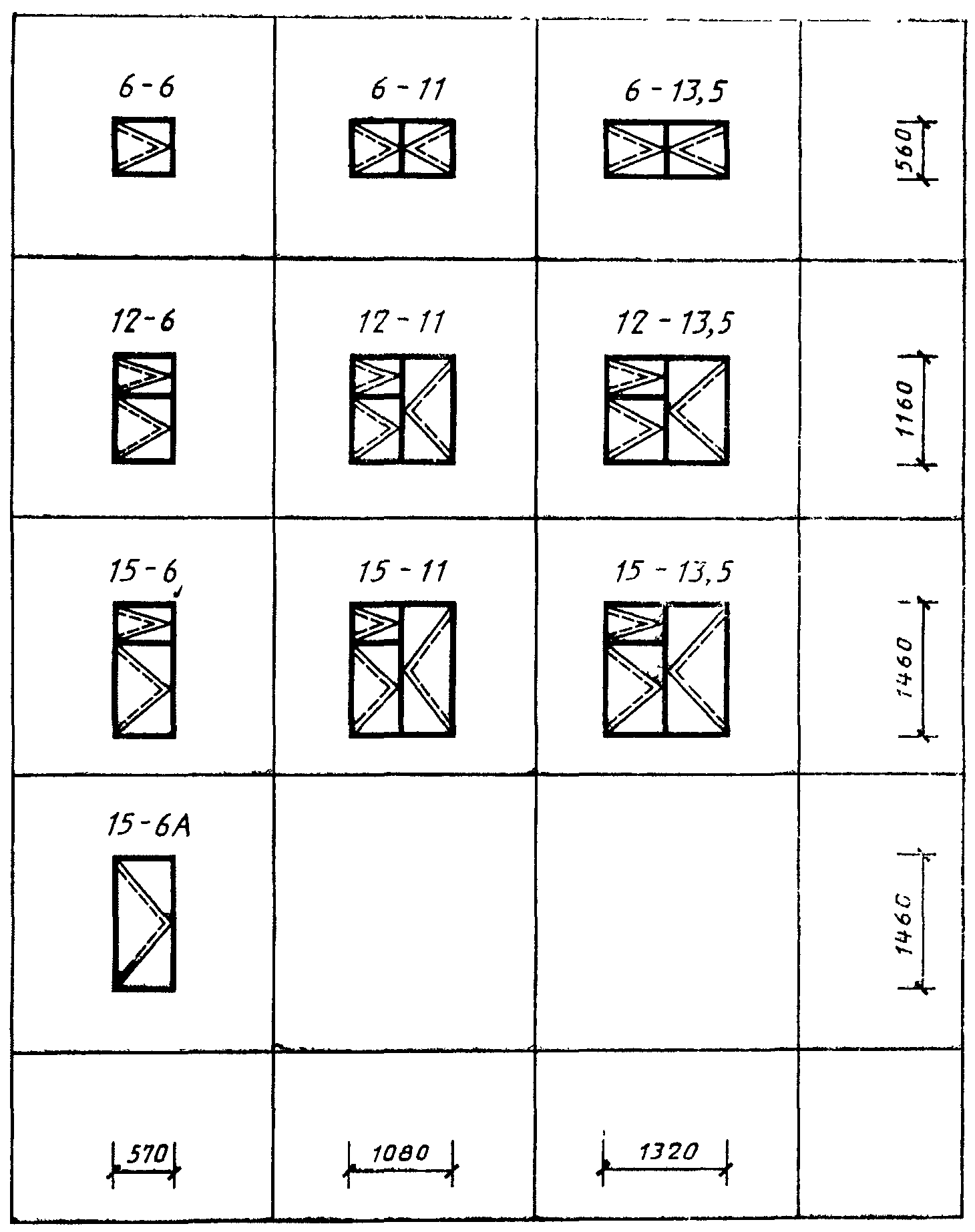

1.2. Типы и габаритные размеры окон и балконных дверей должны соответствовать указанным на черт. 1.
ТИПЫ И ГАБАРИТНЫЕ РАЗМЕРЫ ОКОН И БАЛКОННЫХ ДВЕРЕЙ
Окна
Балконные двери
Черт. 1
Примечания. 1. Схемы изделий изображены со стороны фасада.
2. Цифры над схемами изделий обозначают размеры изделий в модулях (М - модуль, равный 100 мм).
3. Окна шириной 1080 мм предназначены для деревянных домов заводского изготовления, выпускаемых по типовым проектам с панелями шириной 1200 мм.
1.3. По требованию потребителей одностворные окна и балконные двери, в том числе с форточными створками, должны изготовляться также и левыми, а окна многостворные с несимметричным рисунком - в негативном (зеркальном) исполнении.
1.4. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей.
Х Х Х - Х Х Х
??? ??? ??? ??? ??? ???
? ? ? ? ? ? Вид изделия: О - окно;
? ? ? ? ? ? Б - балконная дверь
??????????????????????????????????
? ? ? ? ? Серия изделия: РМ; РСМ
?????????????????????????????
? ? ? ? Размер по высоте, дм
????????????????????????
? ? ? Размер по ширине, дм
???????????????
? ? Буквы, означающие: А - вариант
? ? рисунка окна одного размера;
? ? Н - окно в негативном
? ? исполнении; Л - левое окно
? ? или балконная дверь
??????????
? Обозначение настоящего стандарта
?????
В конце марки окон и балконных дверей с одинарным остеклением перед обозначением стандарта добавляют цифру 1 через тире.
Примеры условных обозначений
Окно правое серии РМ высотой 15 и шириной 6 дм (вариант А):
ОРМ 15-6А ГОСТ 26601-85
То же, левое:
ОРМ 15-6АЛ ГОСТ 26601-85
Дверь балконная серии РСМ высотой 22 и шириной 7,5 дм:
БРСМ 22-7,5 ГОСТ 26601-85
Окно серии РМ высотой 12 и шириной 11 дм, с несимметричным рисунком окна:
ОРМ 12-11 ГОСТ 26601-85
То же, в негативном исполнении:
ОРМ 12-11Н ГОСТ 26601-85.
2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ
ИС NORMPROD: примечание.
Взамен ГОСТ 23166-78 Постановлением Госстроя России от 06.05.2000 N 41 с 1 января 2001 года введен в действие ГОСТ 23166-99.
2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166-78, настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

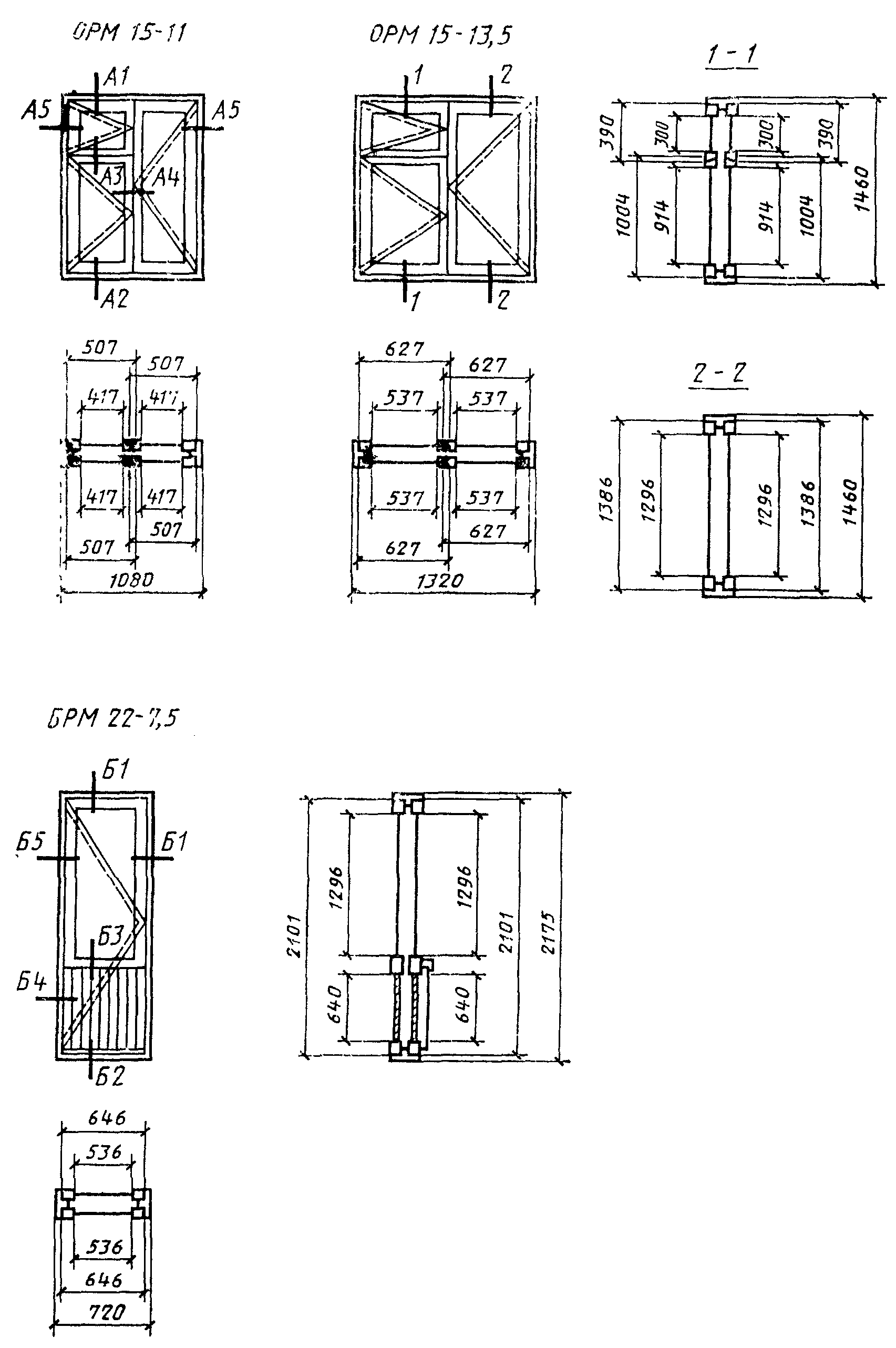

2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей серии РМ должны соответствовать указанным на черт. 2 - 4, а размеры сечений деталей и притворов - на черт. 5 - 12.

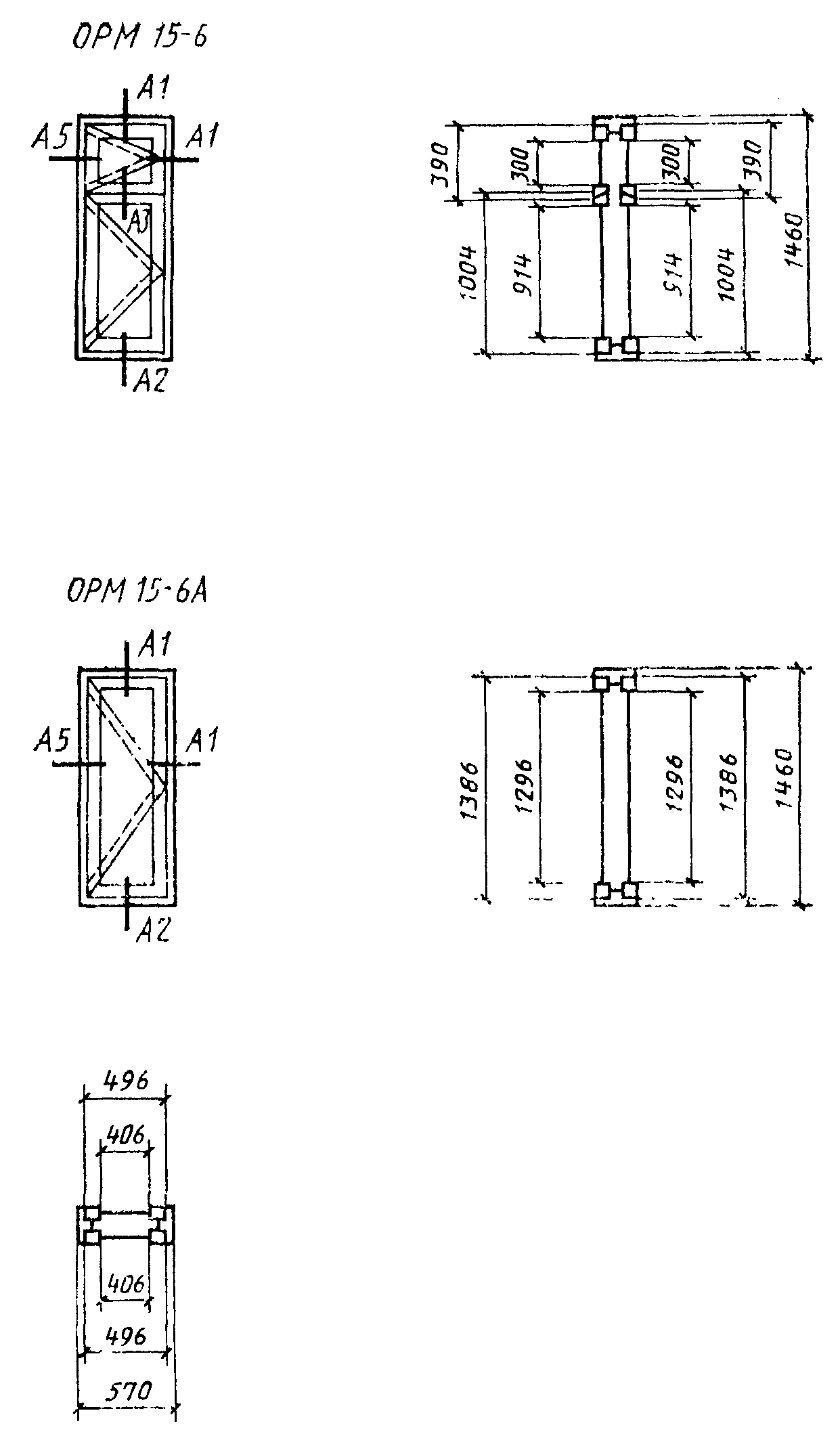

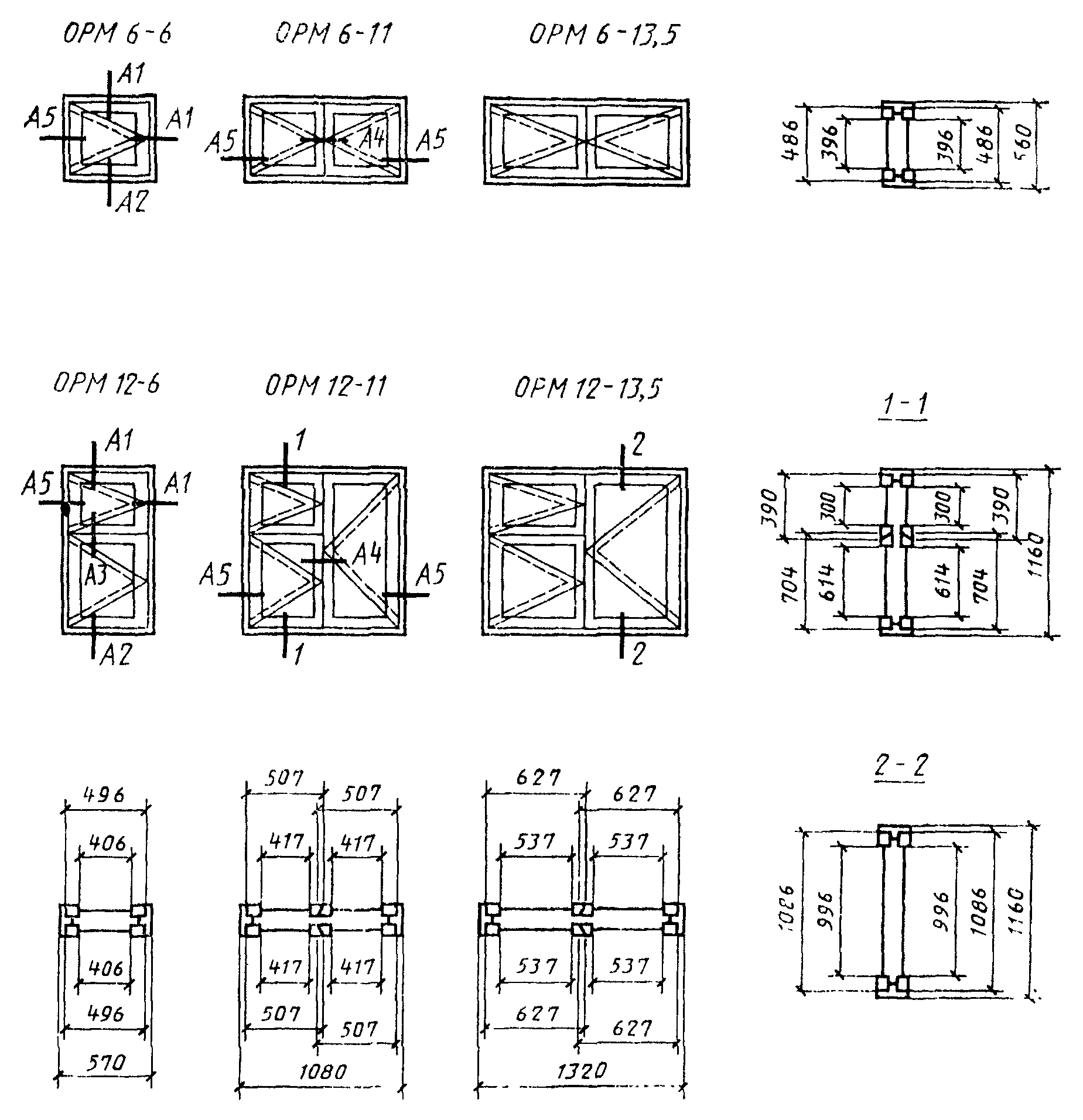

СЕРИЯ РМ
Конструкция, форма, основные размеры и марки окон
и балконных дверей с двойным остеклением
Черт. 2
Черт. 3
Черт. 4
СЕЧЕНИЯ ПО ПРИТВОРАМ ОКОН И БАЛКОННЫХ ДВЕРЕЙ
С ДВОЙНЫМ ОСТЕКЛЕНИЕМ

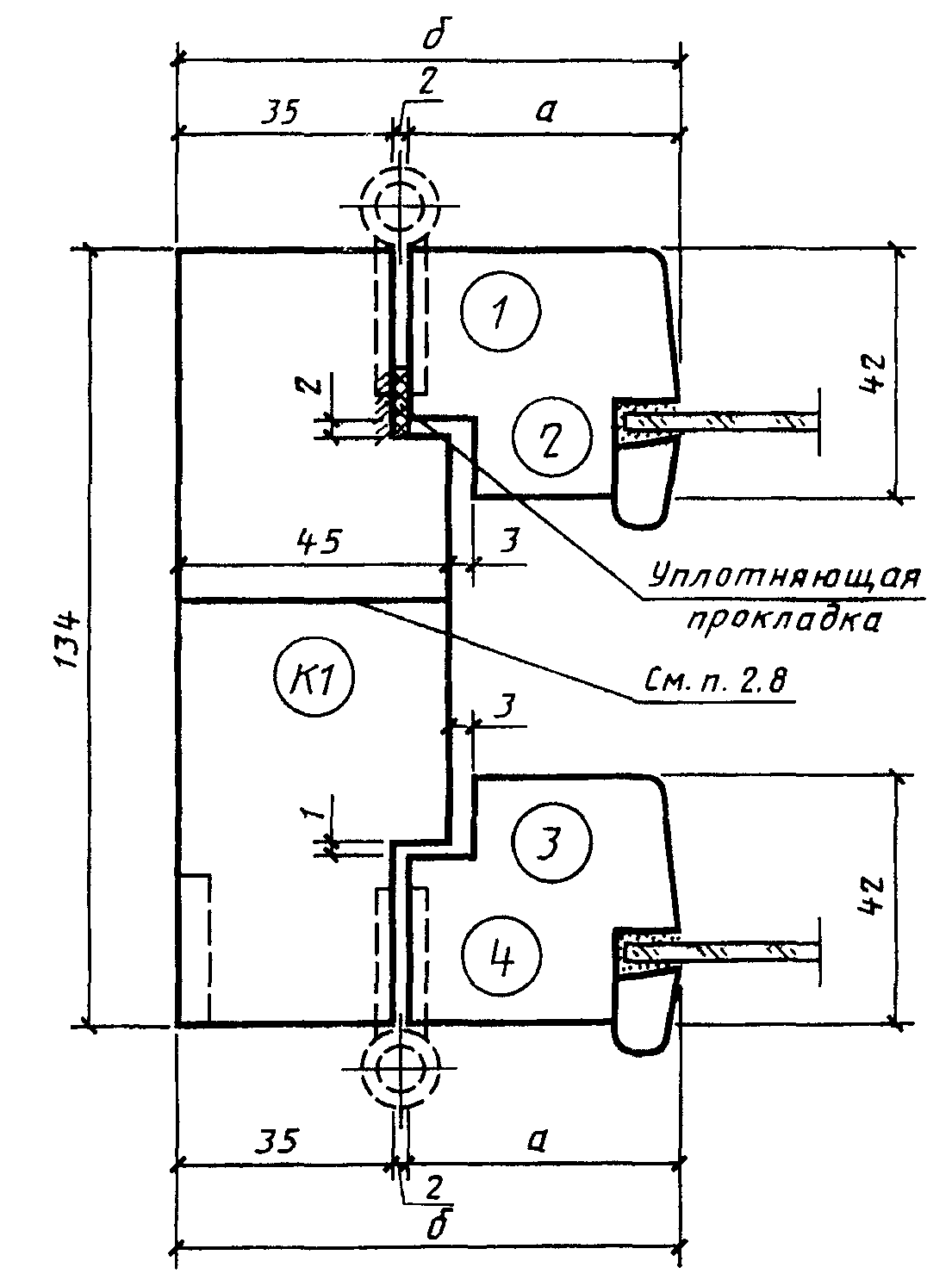

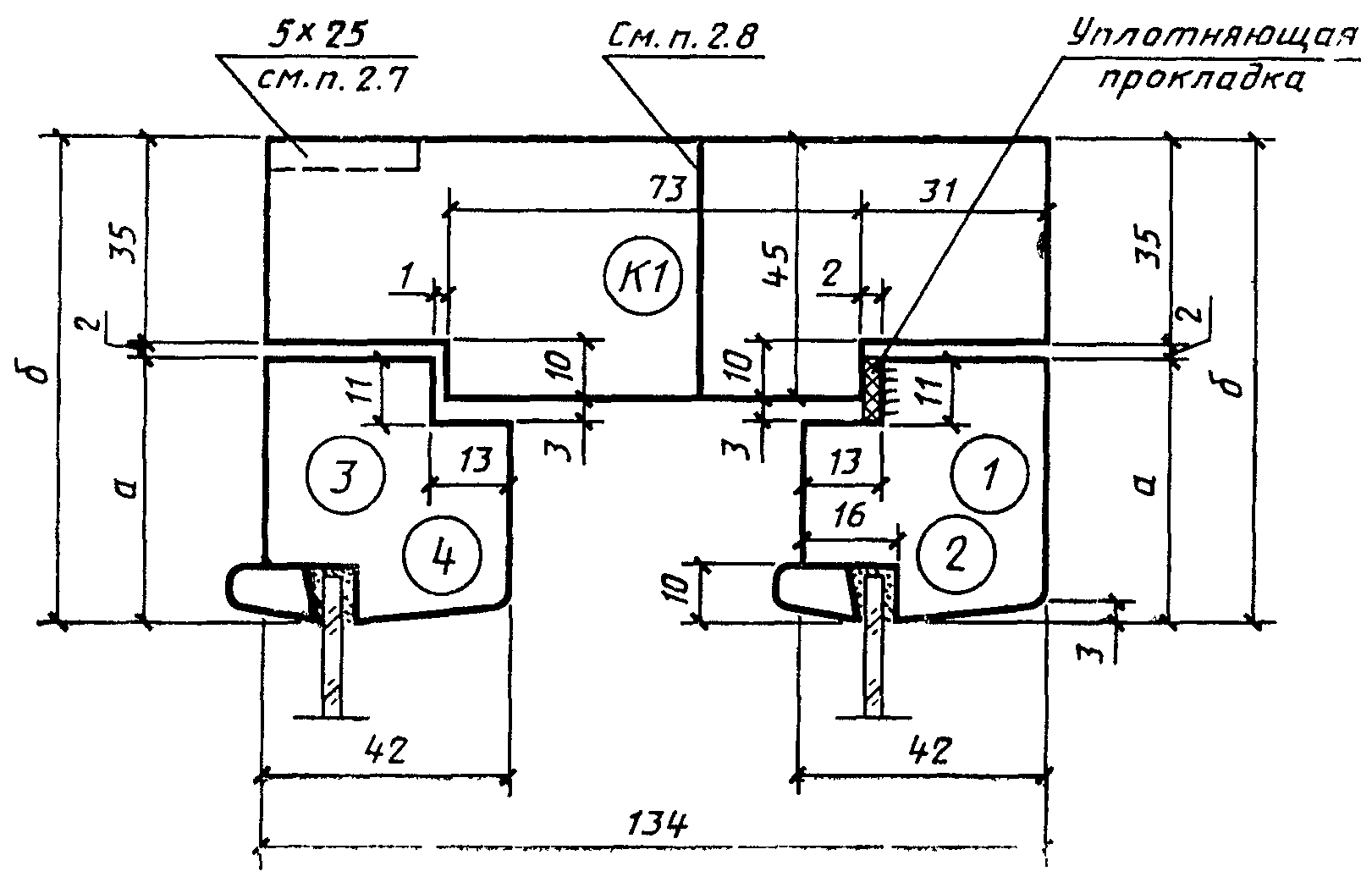

Сечения А1 и Б1
??????????????????????????????????????????????????????????????????
Сечения ? а ? б ? Детали
??????????????????????????????????????????????????????????????????
А1 ? 45 ? 82 ? 1 ? 3
??????????????????????????????????????????????????????????????????
Б1 ? 55 ? 92 ? 2 ? 4
Черт. 5
Сечение А2
- профили сечения створок;
- профили сечения коробок
Черт. 6

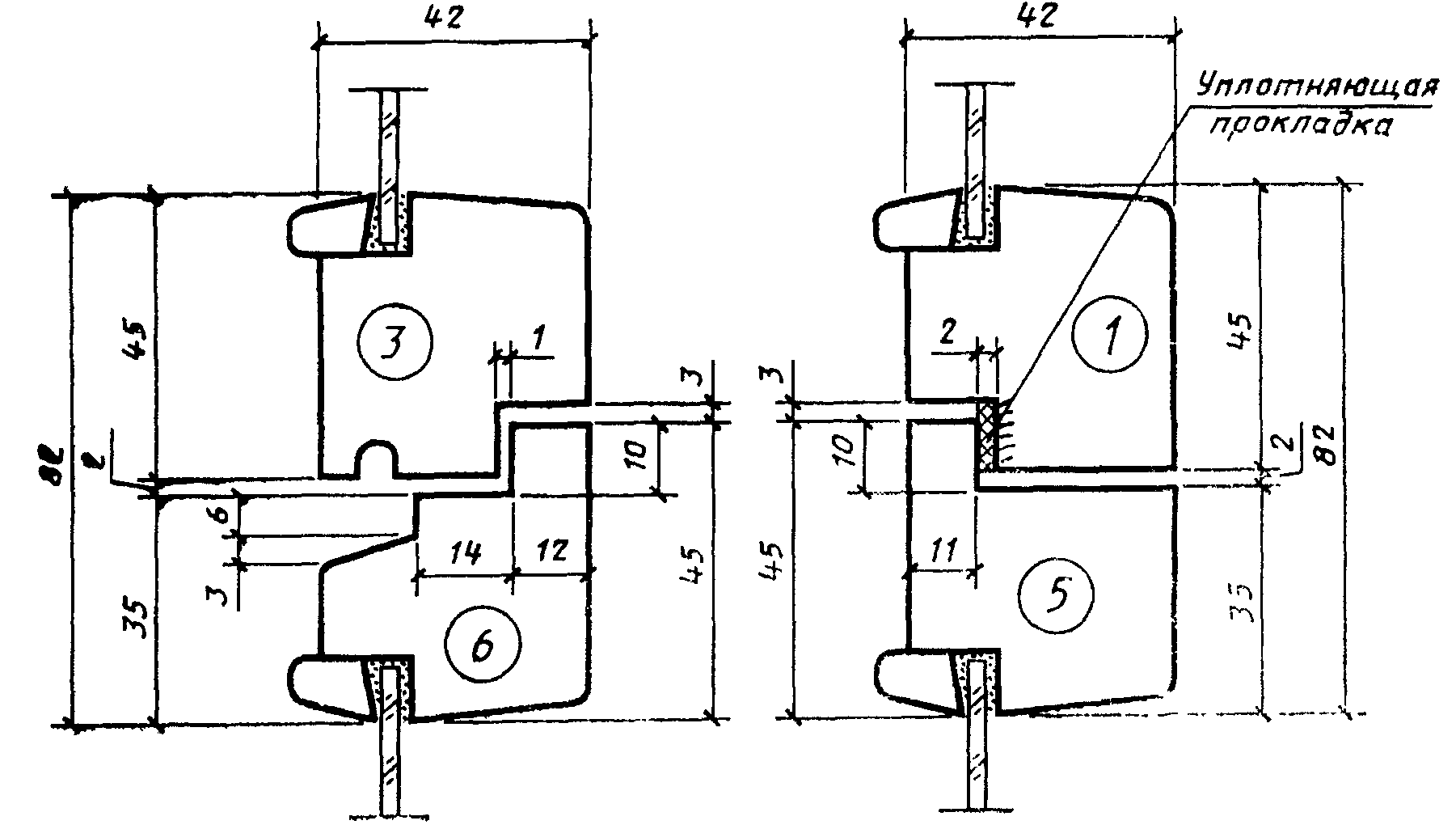

Сечение А3
Черт. 7

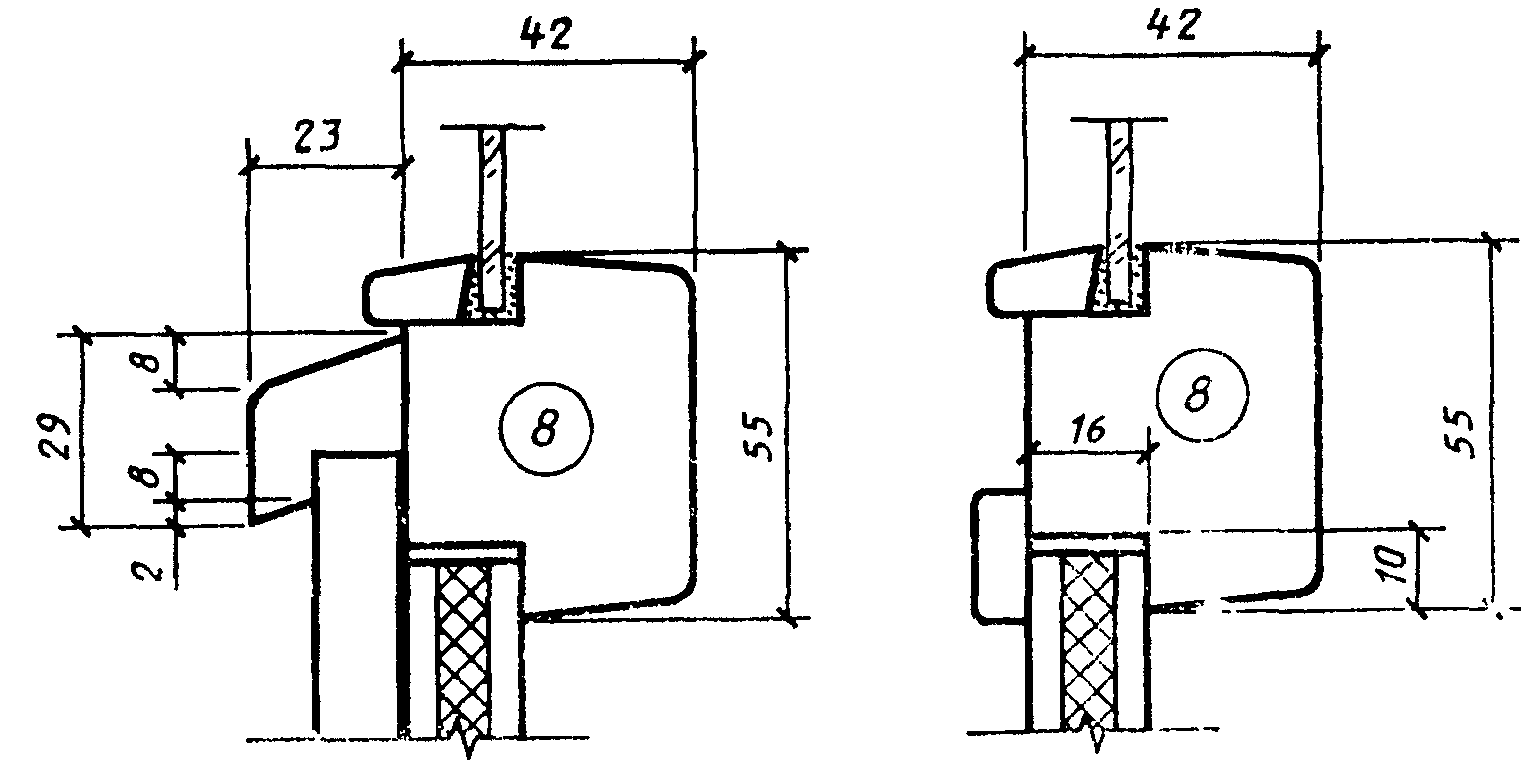

Сечение А4
Черт. 8

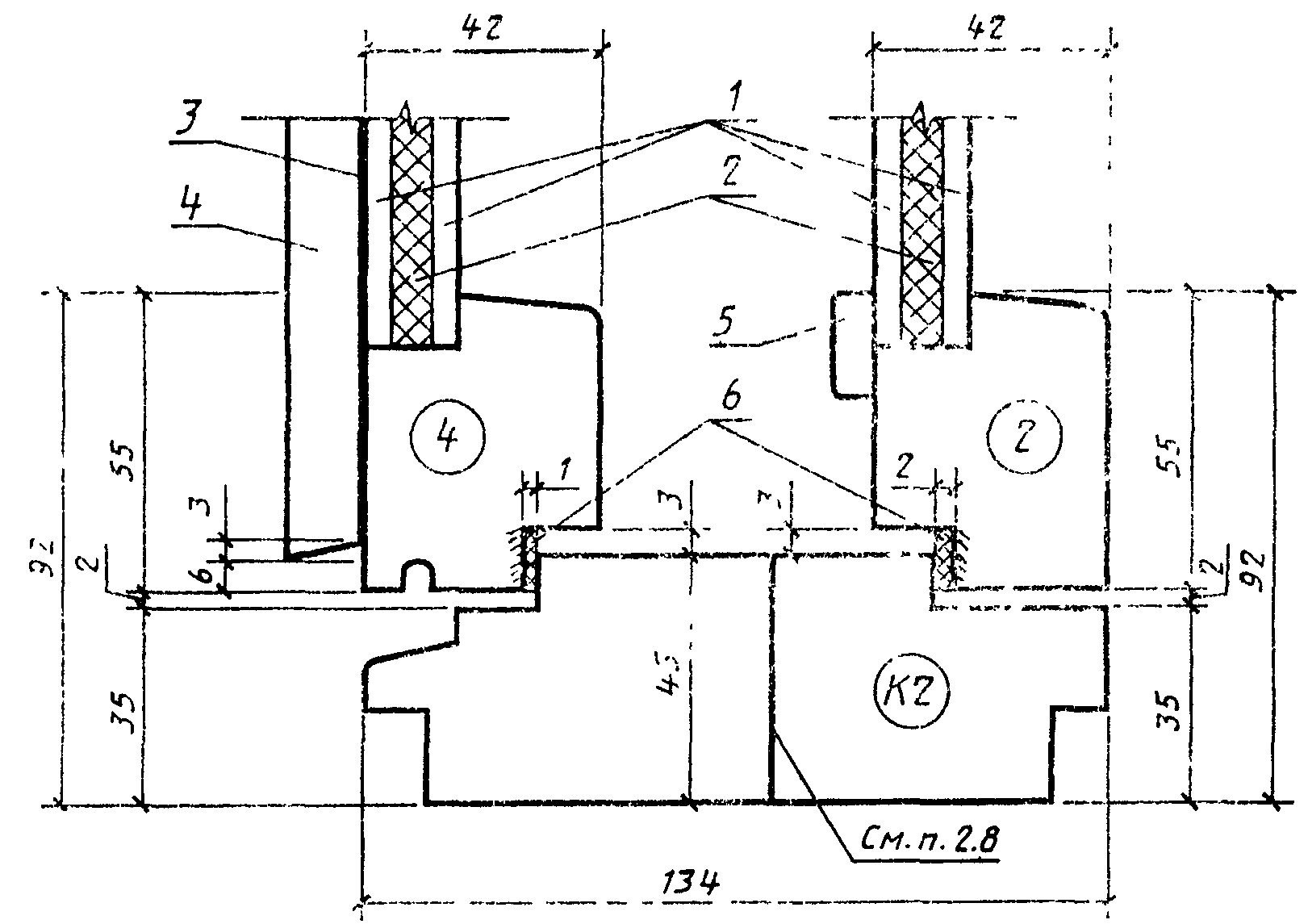

Сечение Б2
ИС NORMPROD: примечание.
Взамен ГОСТ 4598-74 Постановлением Госстроя СССР от 19.12.1985 N 240 с 31 января 1986 года введен в действие ГОСТ 4598-86.
ИС NORMPROD: примечание.
Взамен ГОСТ 8242-75 Постановлением Госстроя СССР от 15.08.1988 N 163 с 1 января 1989 года введен в действие ГОСТ 8242-88.
ИС NORMPROD: примечание.
Взамен ГОСТ 10174-72 Постановлением Госстроя СССР от 27.07.1990 N 65 с 1 января 1991 года введен в действие ГОСТ 10174-90.
1 - твердая древесно-волокнистая плита Т-400 по
ГОСТ 4598-74, = 3,2 4 мм; 2 - мягкая
древесно-волокнистая плита по ГОСТ 4598-74,
= 8 мм; 3 - пергамин по ГОСТ 2697-83;
4 - обшивка типа 2 по ГОСТ 8242-75; 5 - раскладка;
6 - уплотняющие прокладки по ГОСТ 10174-72
Черт. 9
Сечение Б3
Черт. 10

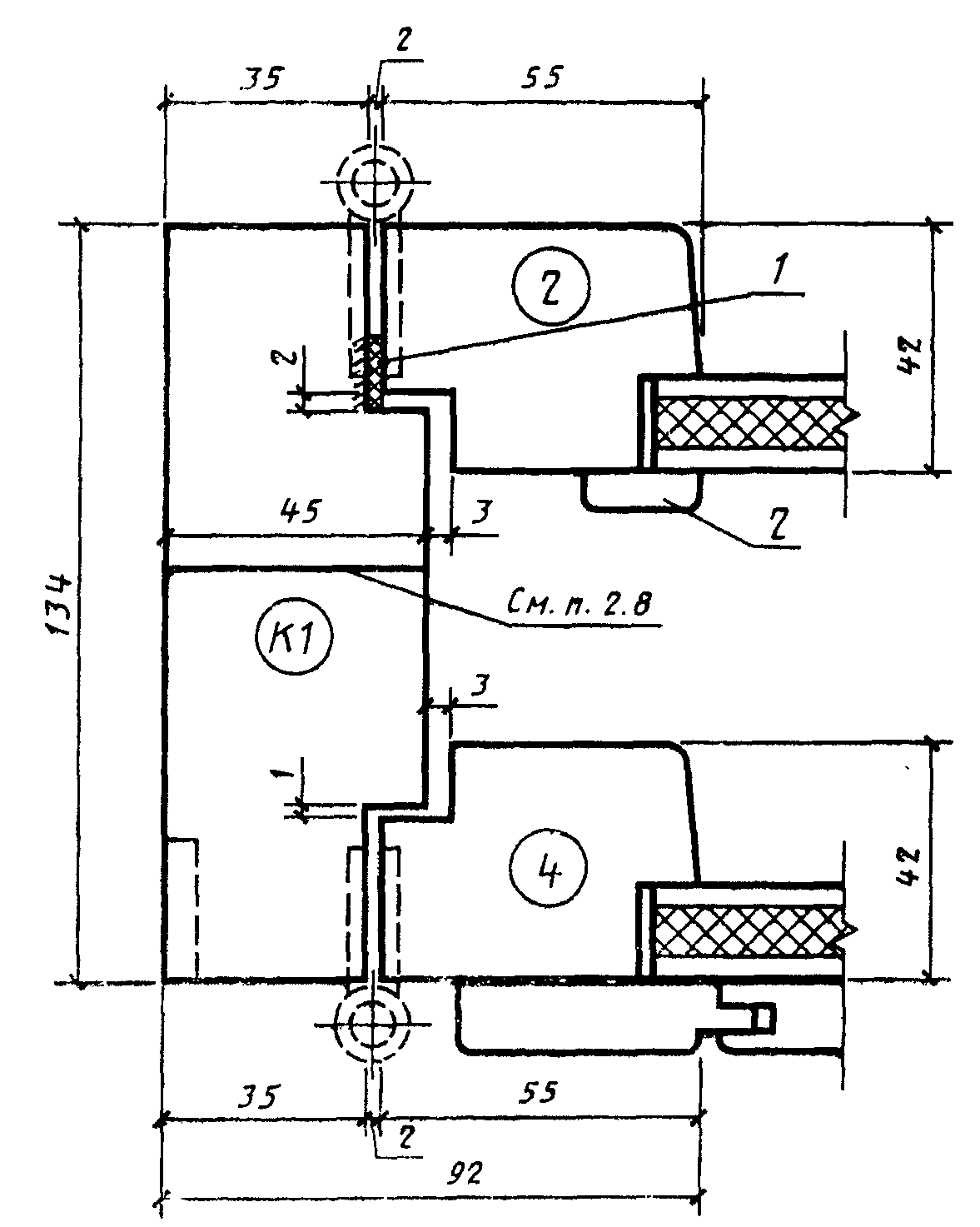

Сечение Б4
1 - уплотняющая прокладка; 2 - раскладка
Черт. 11

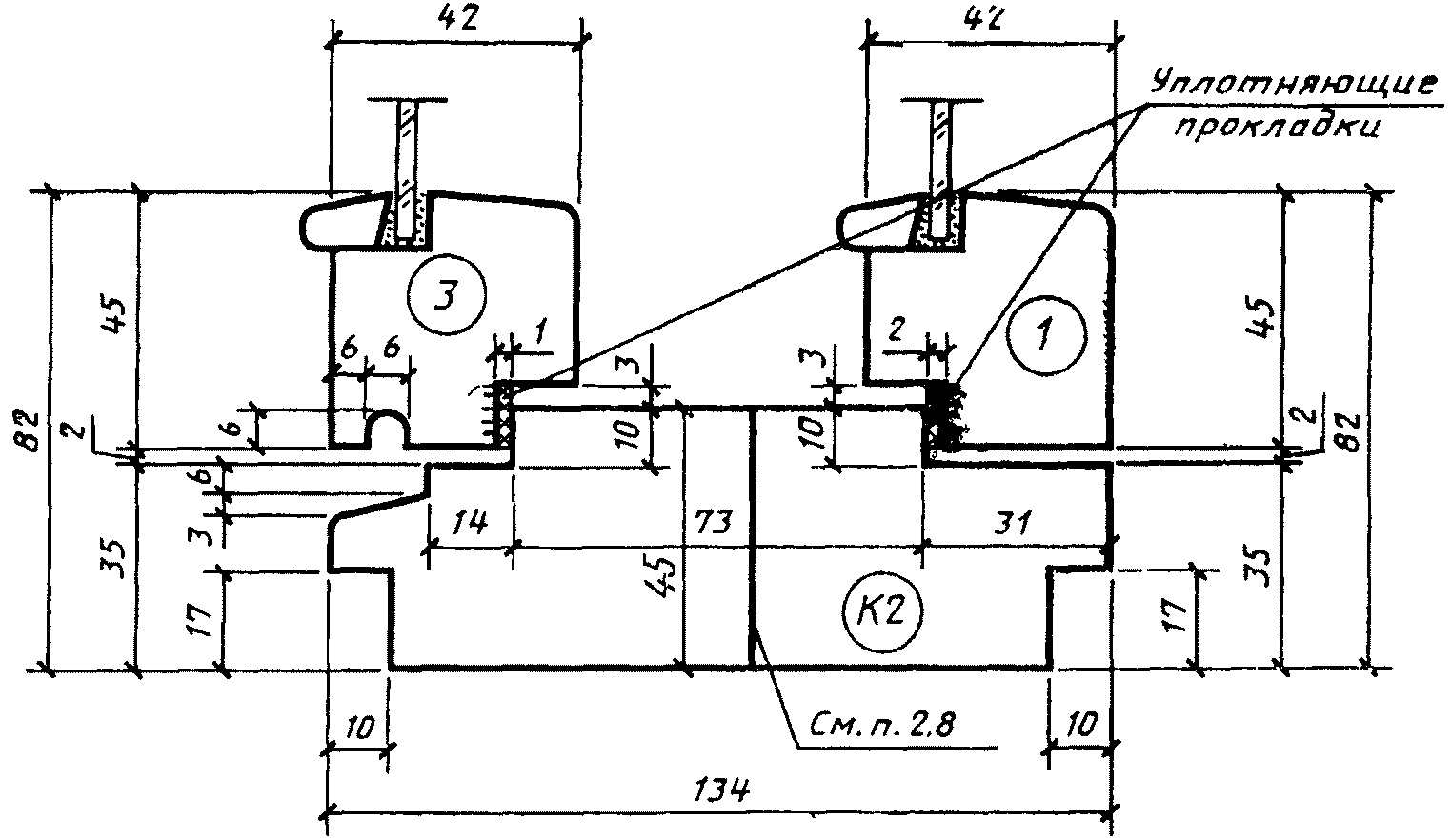

Сечения А5 и Б5
??????????????????????????????????????????????????????????????????
Сечения ? а ? б ? Детали
??????????????????????????????????????????????????????????????????
А5 ? 45 ? 82 ? 1 ? 3
??????????????????????????????????????????????????????????????????
Б5 ? 55 ? 92 ? 2 ? 4
Черт. 12

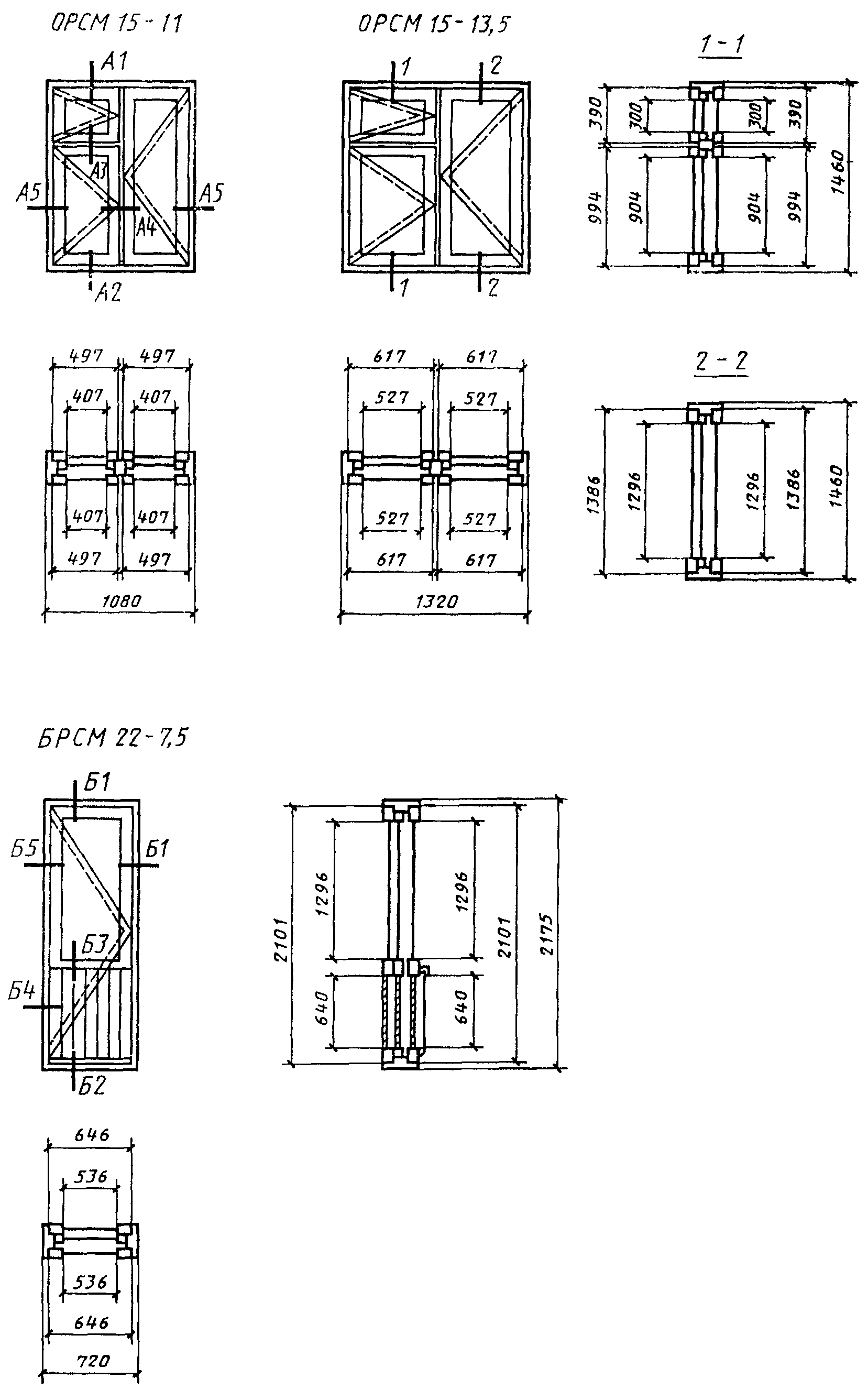

2.3. Конструкция, форма, основные размеры и марки окон и балконных дверей серии РСМ должны соответствовать указанным на черт. 13 - 15, а размеры сечений деталей и притворов - на черт. 16 - 23.

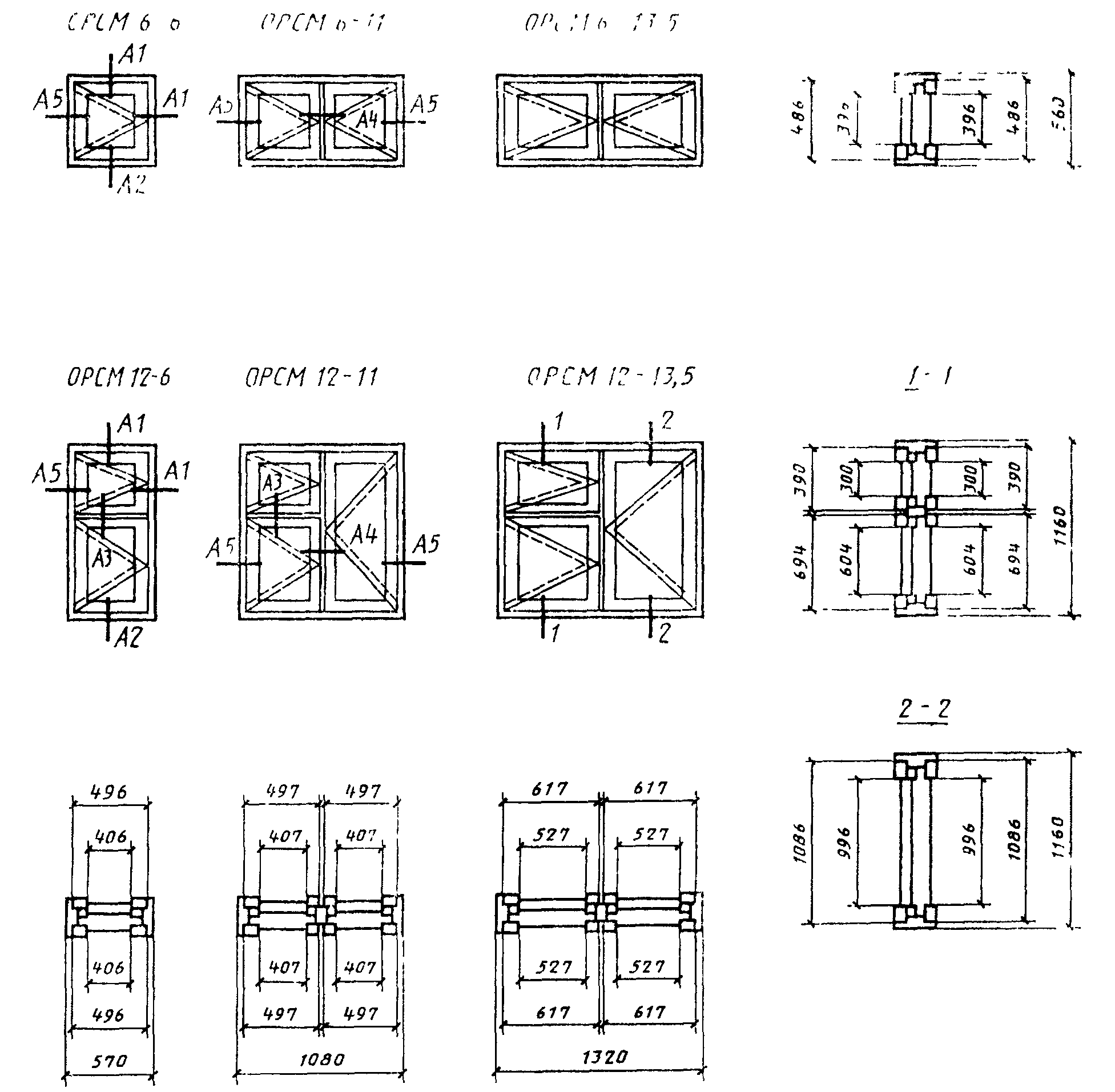

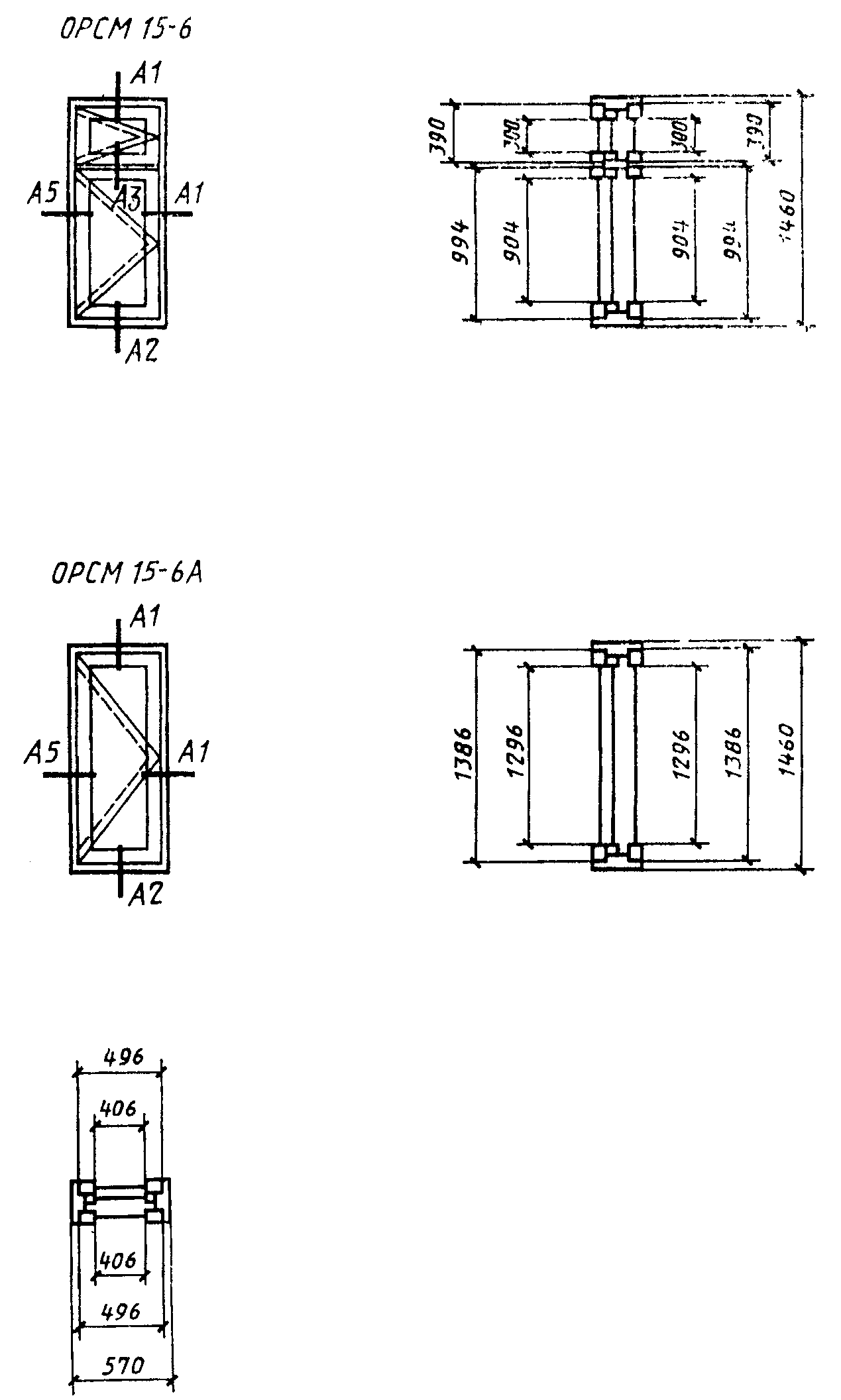

СЕРИЯ РСМ
КОНСТРУКЦИЯ, ФОРМА, ОСНОВНЫЕ РАЗМЕРЫ И МАРКИ ОКОН
И БАЛКОННЫХ ДВЕРЕЙ С ТРОЙНЫМ ОСТЕКЛЕНИЕМ
Черт. 13
Черт. 14
Черт. 15
СЕЧЕНИЯ ПО ПРИТВОРАМ ОКОН И БАЛКОННЫХ ДВЕРЕЙ
С ТРОЙНЫМ ОСТЕКЛЕНИЕМ

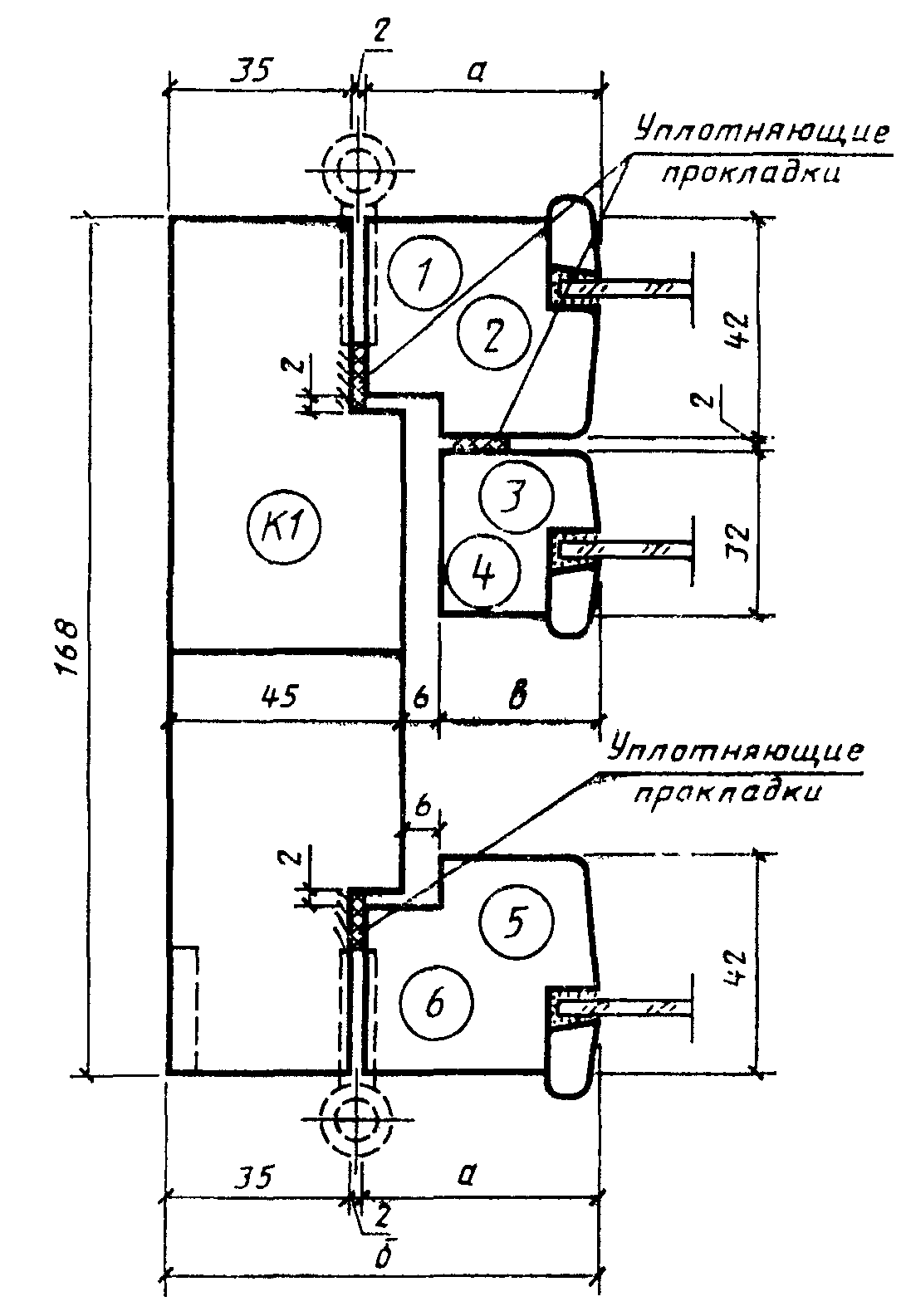

Сечения А1 и Б1
?????????????????????????????????????????????????????????????????
Сечения ? а ? б ? в ? Детали
?????????????????????????????????????????????????????????????????
А1 ? 45 ? 82 ? 31 ? 1 ? 3 ? 5
?????????????????????????????????????????????????????????????????
Б1 ? 55 ? 92 ? 41 ? 2 ? 4 ? 6
Черт. 16
Сечение А2
- профили сечения створок;
- профили сечения коробок
Черт. 17

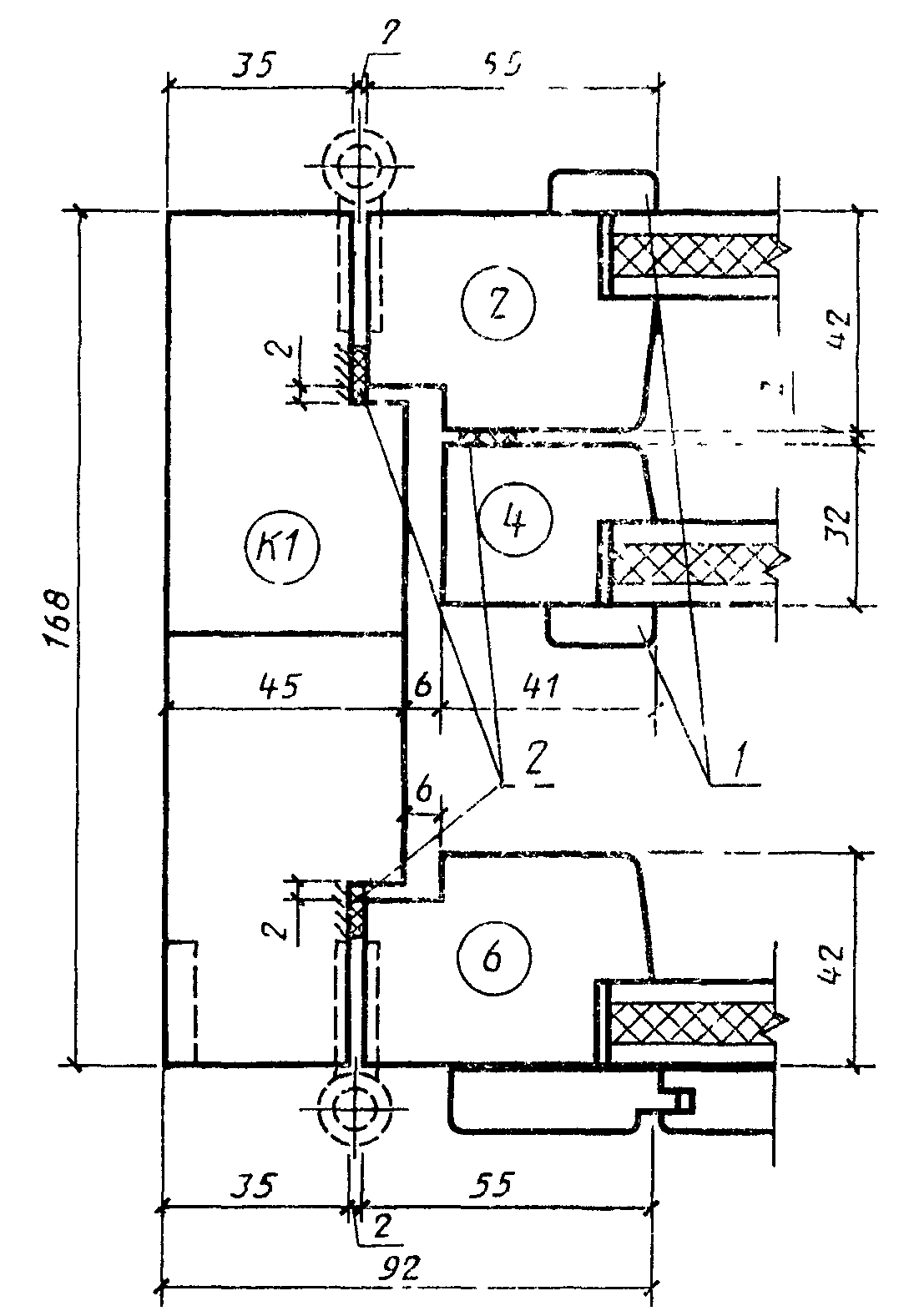

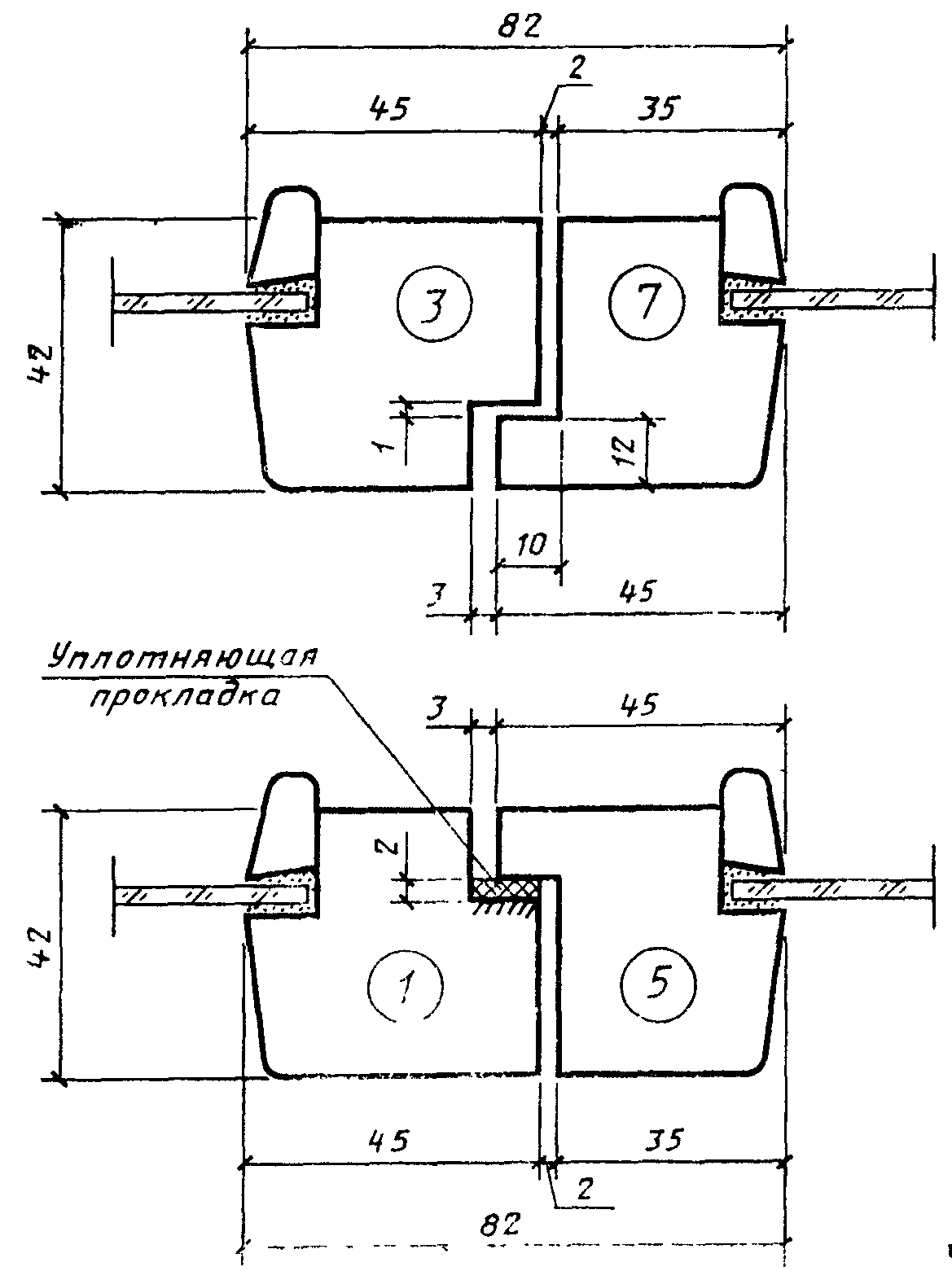

Сечение А3
Черт. 18

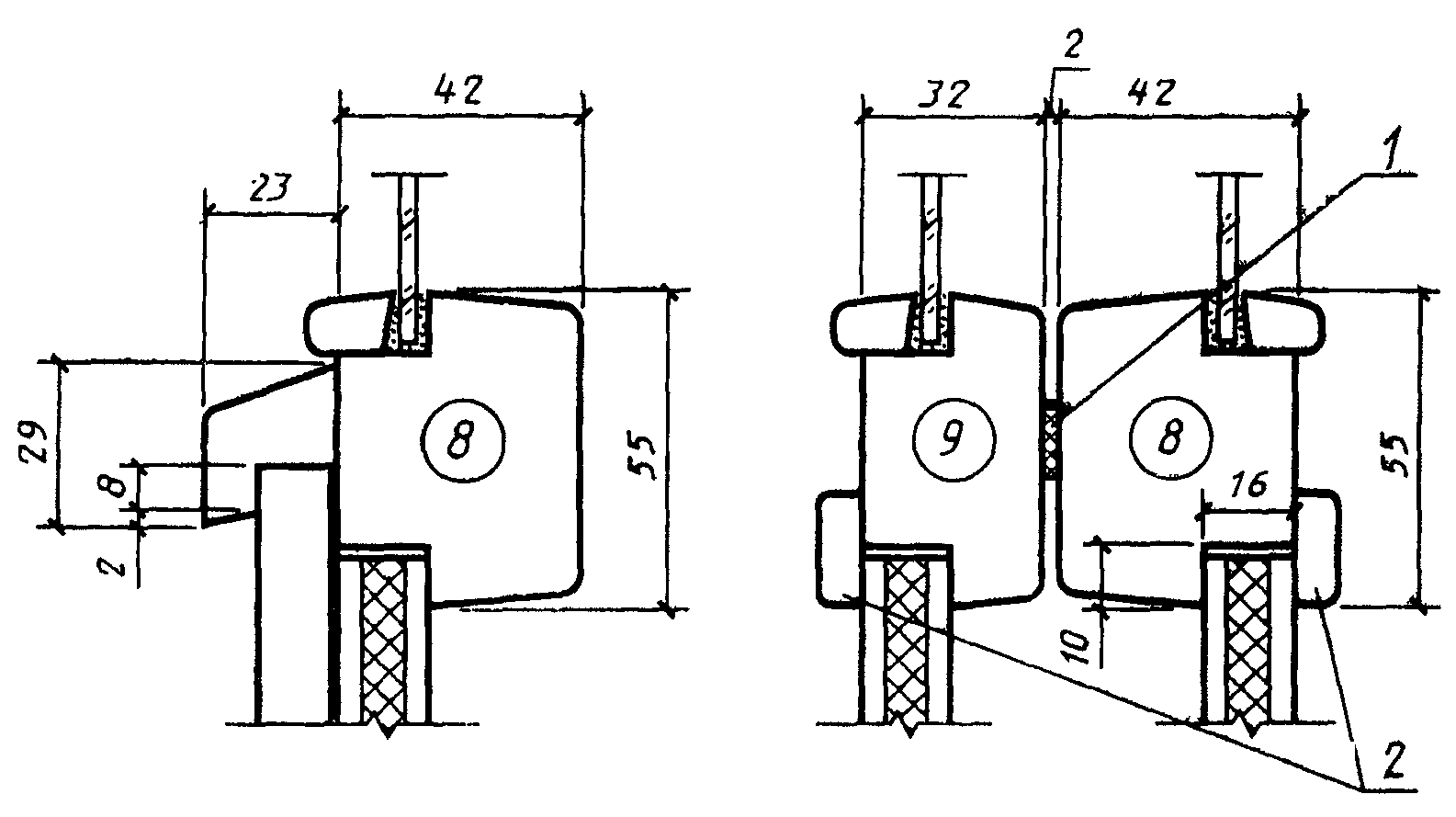

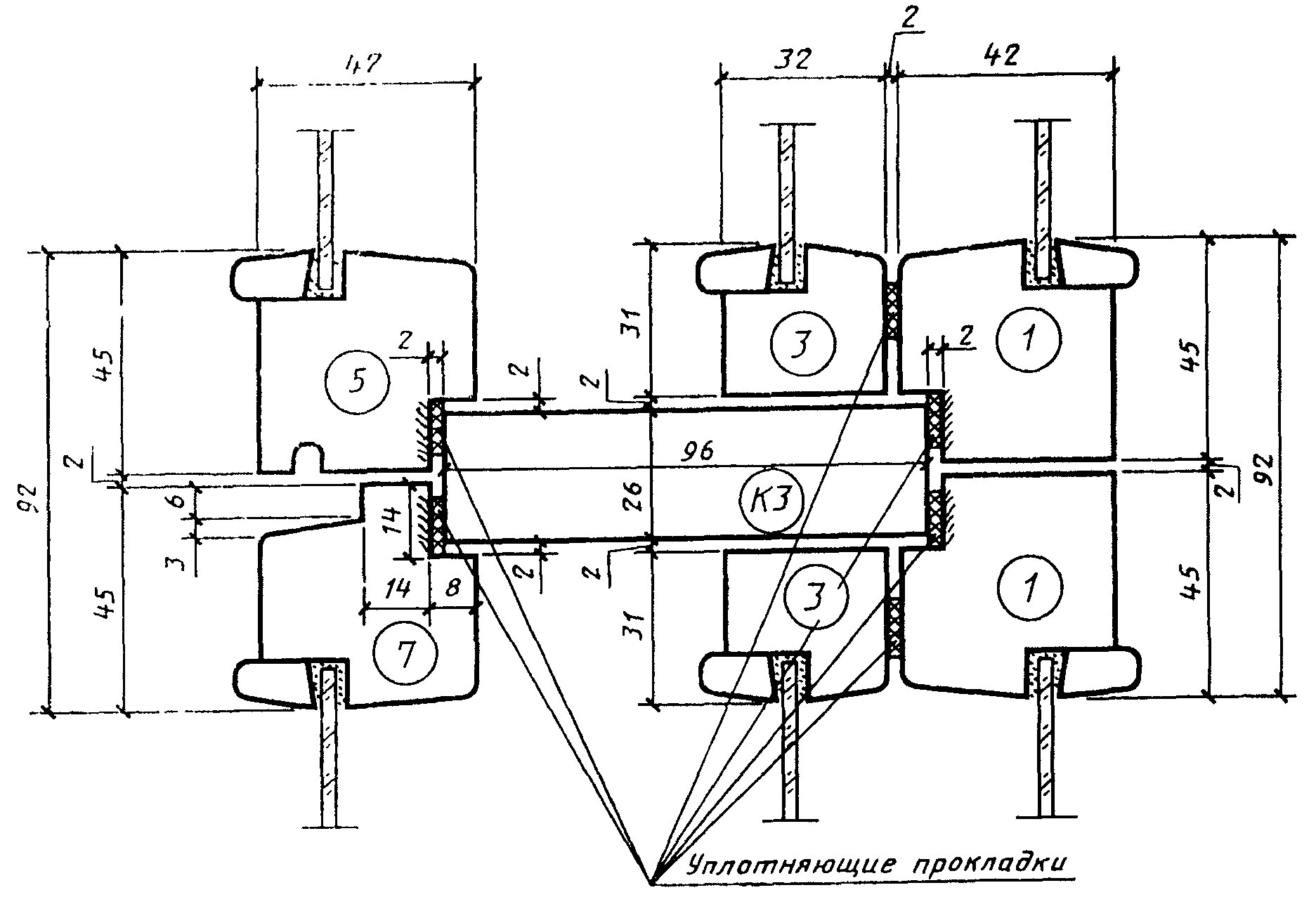

Сечение А4
Черт. 19

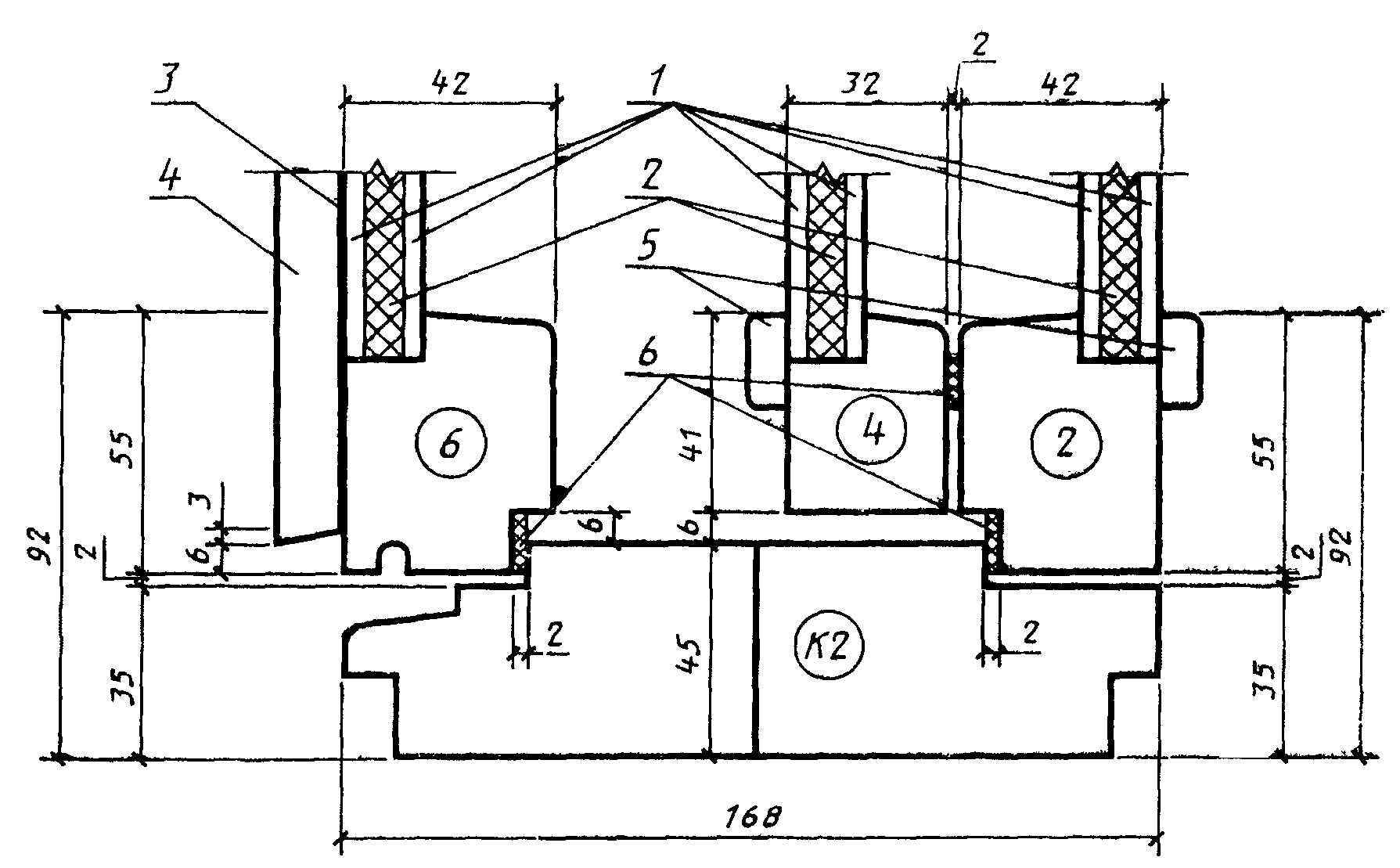

Сечение Б2
ИС NORMPROD: примечание.
Взамен ГОСТ 4598-74 Постановлением Госстроя СССР от 19.12.1985 N 240 с 31 января 1986 года введен в действие ГОСТ 4598-86.
ИС NORMPROD: примечание.
Взамен ГОСТ 8242-75 Постановлением Госстроя СССР от 15.08.1988 N 163 с 1 января 1989 года введен в действие ГОСТ 8242-88.
ИС NORMPROD: примечание.
Взамен ГОСТ 10174-72 Постановлением Госстроя СССР от 27.07.1990 N 65 с 1 января 1991 года введен в действие ГОСТ 10174-90.
1 - твердая древесно-волокнистая плита Т-400
по ГОСТ 4598-74, = 3,2 4 мм;
2 - мягкая древесно-волокнистая плита
по ГОСТ 4598-74, = 8 мм; 3 - пергамин по
ГОСТ 2697-83; 4 - обшивка типа 2 по ГОСТ 8242-75;
5 - раскладки; 6 - уплотняющие прокладки
по ГОСТ 10174-72
Черт. 20
Сечение Б3
1 - уплотняющая прокладка; 2 - раскладки
Черт. 21
Сечение Б4
1 - раскладки; 2 - уплотняющие прокладки
Черт. 22

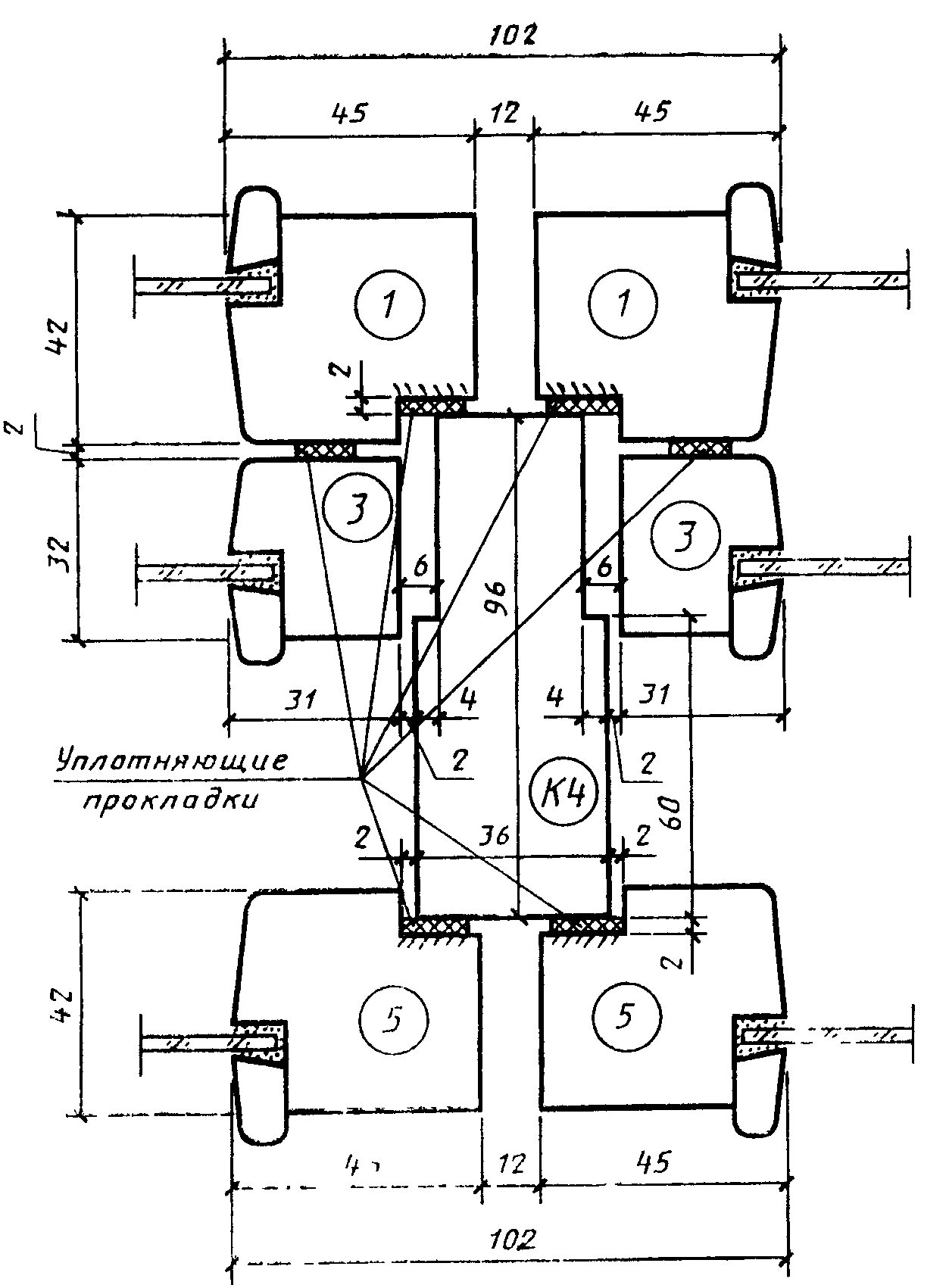

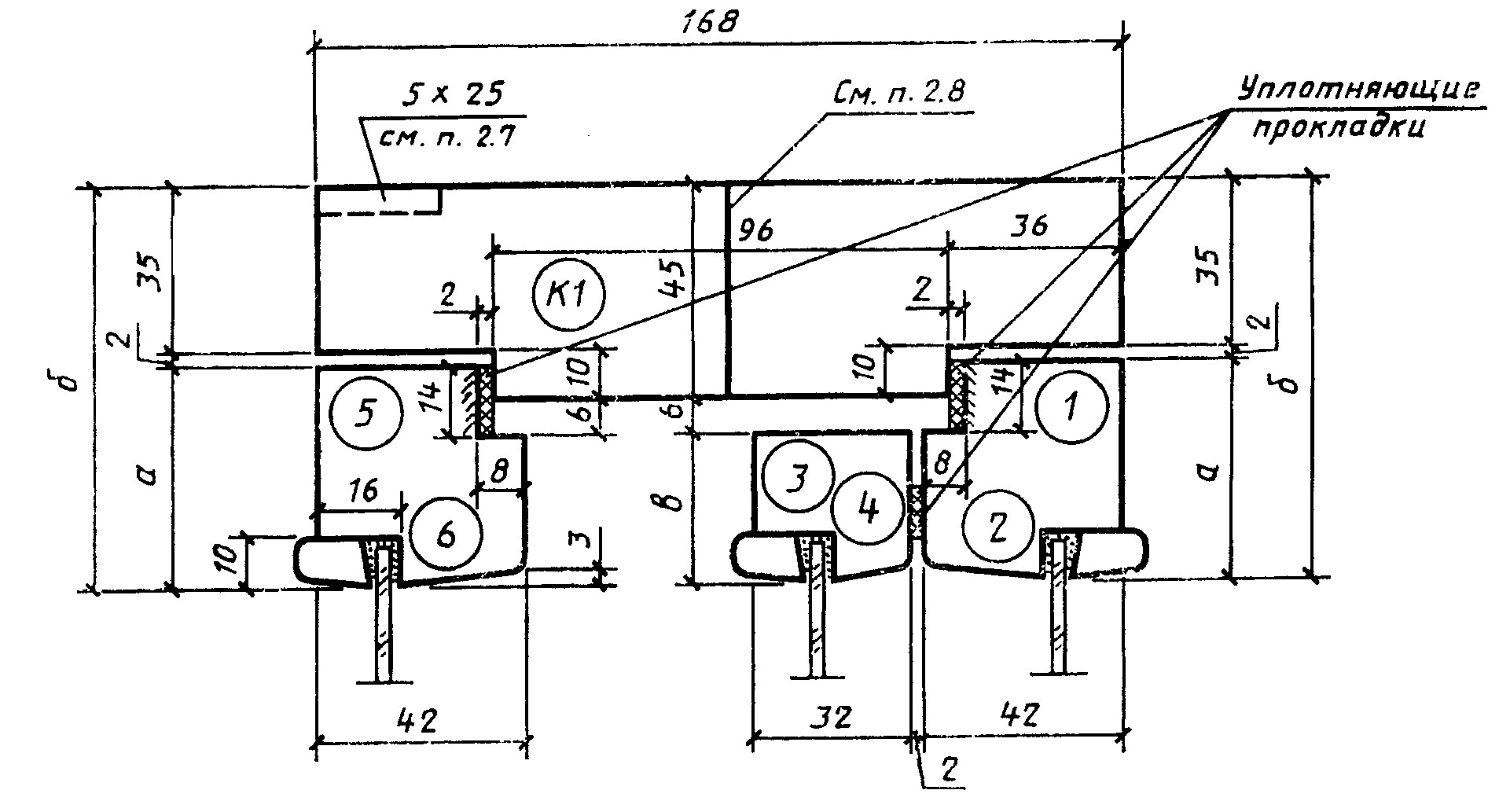

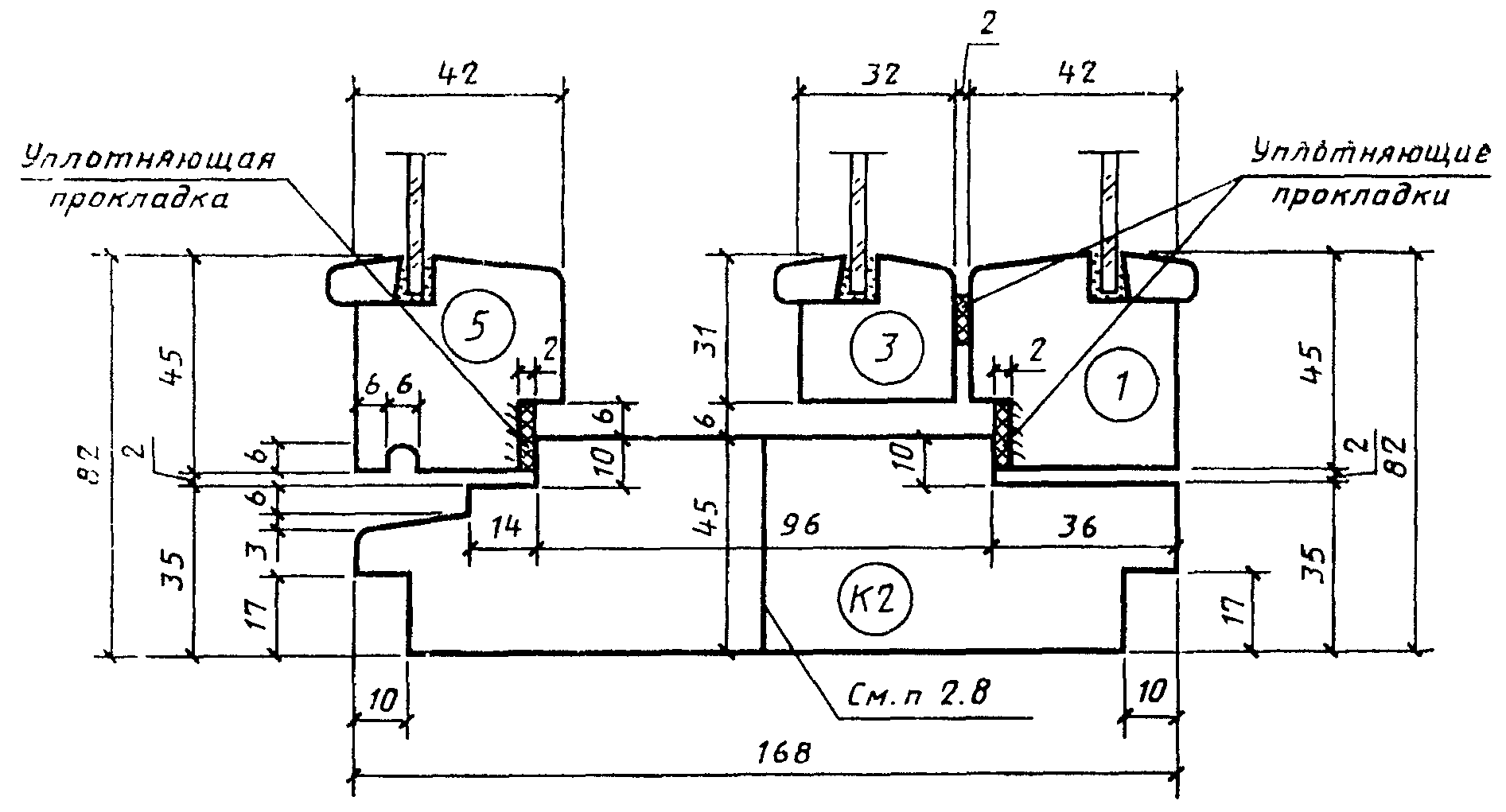

Сечения А5 и Б5
?????????????????????????????????????????????????????????????????
Сечения ? а ? б ? в ? Детали
?????????????????????????????????????????????????????????????????
А5 ? 45 ? 82 ? 31 ?1 ?3 ?5
?????????????????????????????????????????????????????????????????
Б5 ? 55 ? 92 ? 41 ?2 ?4 ?6
Черт. 23
2.4. Размеры на общих видах окон и балконных дверей даны в свету, по наружным сторонам створок, форточек и полотен дверей и по наружным сторонам коробок.
На чертежах, приведенных в настоящем стандарте, указаны в миллиметрах размеры неокрашенных деталей и изделий.
ИС NORMPROD: примечание.
Взамен ГОСТ 111-78 с 1 января 1992 года Постановлением Госстроя СССР от 18.12.1990 N 108 введен в действие ГОСТ 111-90. ГОСТ 111-90 утратил силу с 1 января 2003 года в связи с введением в действие ГОСТ 111-2001 (Постановление Госстроя России от 07.05.2002 N 22).
2.5. Для остекления окон и балконных дверей следует применять стекло толщиной 2,0 - 2,5 мм по ГОСТ 111-78.
2.6. Места установки уплотняющих прокладок в притворах окон и балконных дверей указаны на чертежах сечений.
2.7. По периметру оконных и дверных коробок на боковых поверхностях допускается по требованию потребителей выборка четверти для уплотнения стыка при соединении блоков друг с другом.
2.8. Бруски коробок допускается изготовлять клееными по ширине или соединять гвоздями после антисептирования или окраски сопрягаемых поверхностей, при этом соединение не должно иметь зазоров и провесов.
2.9. В зданиях для климатических районов, где по теплотехническим расчетам не требуются окна и балконные двери с двойным остеклением, а также в неотапливаемых зданиях и помещениях должны применяться окна и балконные двери серии РМ без внутренних створок, при этом ширина сечения коробки может быть уменьшена до 74 мм.
2.10. Для остекления веранд должны применяться наружные створки окон марок ОРМ 15-6 и ОРМ 15-6А.
2.11. Примеры расположения приборов в окнах и балконных дверях приведены в рекомендуемом Приложении 1.
2.12. Спецификации стекол для окон и балконных дверей серий РМ и РСМ приведены в справочных Приложениях 2 и 3.
Приложение 1
Рекомендуемое

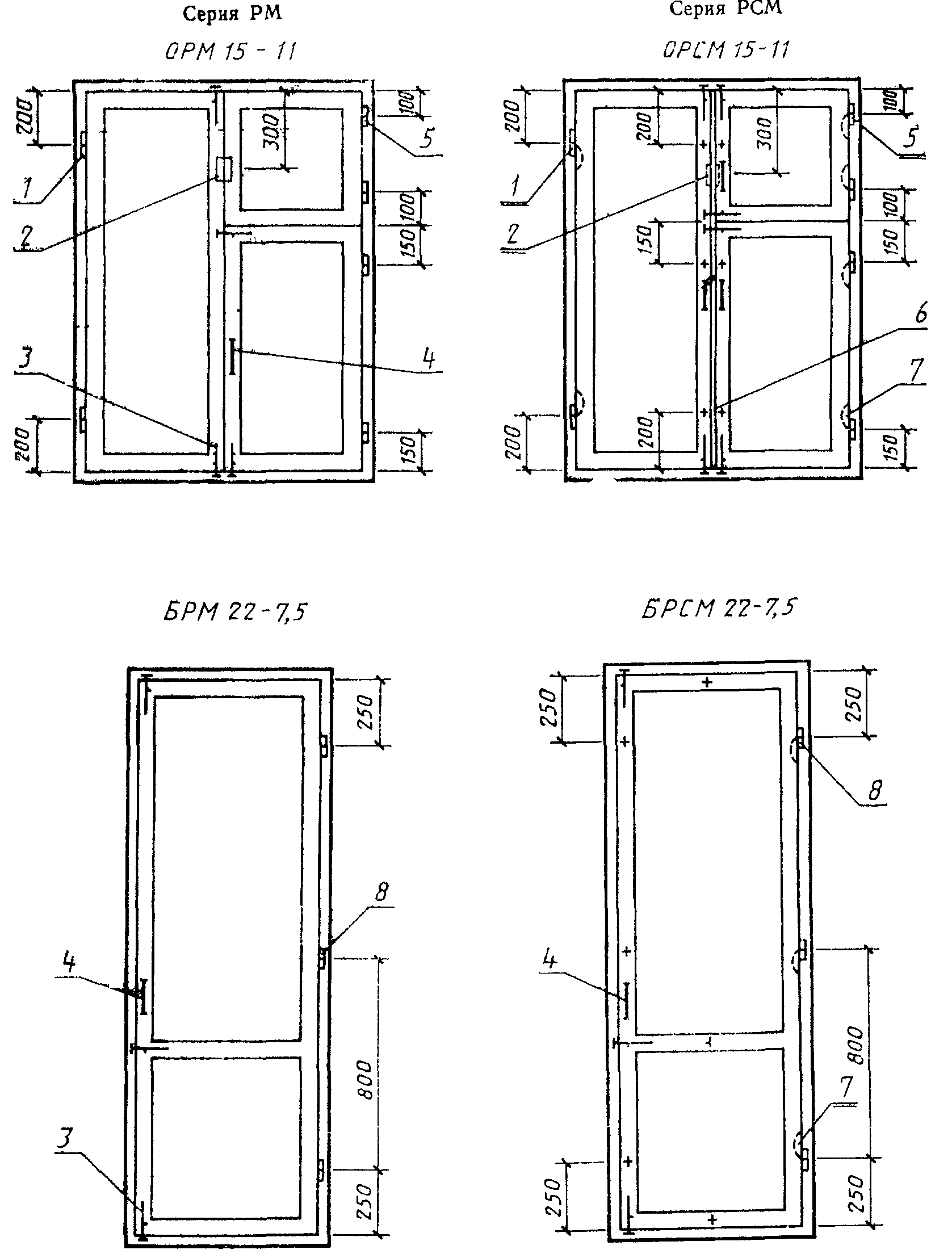

ПРИМЕРЫ
РАСПОЛОЖЕНИЯ ПРИБОРОВ В ОКНАХ И БАЛКОННЫХ ДВЕРЯХ
1 - ПН1-85Л; 2 - завертка накладная ЗФ2П для наружной
форточки; 3 - задвижка накладная ЗТ (h); 4 - ручка РС 80;
5 - ПН5-60; 6 - стяжка СТ; 7 - ПН7; 8 - ПН1-110П
ИС NORMPROD: примечание.
Постановлением Госстроя России от 07.05.2002 N 20 с 1 января 2003 года введен в действие ГОСТ 538-2001.
ИС NORMPROD: примечание.
Взамен ГОСТ 5088-78 Постановлением Минстроя России от 05.04.1995 N 18-29 с 1 сентября 1995 года введен в действие ГОСТ 5088-94.
ИС NORMPROD: примечание.
Взамен ГОСТ 5090-79 с 1 июля 1987 года Постановлением Госстроя СССР от 25.07.1986 N 102 введен в действие ГОСТ 5090-86.
Примечания. 1. Приборы для окон и дверей должны соответствовать ГОСТ 538-78; ГОСТ 5087-80; ГОСТ 5088-78; ГОСТ 5090-79 и ГОСТ 5091-78.
2. Ручки-скобы устанавливаются на наружных и внутренних створках и полотнах.
3. Наружные створки должны оснащаться ветровыми крючками.
Приложение 2
Справочное
СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ СЕРИИ РМ
??????????????????????????????????????????????????????????????????
Марка ? Размер, мм ?Коли- ? Марка ? Размер, мм ?Коли-
???????????????чество? ????????????????чество
?высота?ширина? ? ?высота ?ширина?
??????????????????????????????????????????????????????????????????
ОРМ 6-6 ?410 ?420 ?2 ?ОРМ 15-11 ?315 ?430 ?2
????????????????????????????????? ??????????????????????
ОРСМ 6-11 ?410 ?430 ?4 ? ?930 ?430 ?2
????????????????????????????????? ??????????????????????
ОРМ 6-13,5 ?410 ?550 ?4 ? ?1310 ?430 ?2
??????????????????????????????????????????????????????????????????
ОРМ 12-6 ?315 ?420 ?2 ?ОРМ 15-13,5?315 ?550 ?2
?????????????????????? ??????????????????????
?630 ?420 ?2 ? ?930 ?550 ?2
????????????????????????????????? ??????????????????????
ОРМ 12-11 ?315 ?430 ?2 ? ?1310 ?550 ?2
???????????????????????????????????????????????????????
?630 ?430 ?2 ?ОРМ 15-6 ?1310 ?420 ?2
???????????????????????????????????????????????????????
?1010 ?430 ?2 ?БРМ 22-7,5 ?1310 ?550 ?2
?????????????????????????????????
ОРМ 12-13,5?315 ?550 ?2 ?
??????????????????????
?630 ?550 ?2 ?
??????????????????????
?1010 ?550 ?2 ?
?????????????????????????????????
ОРМ 15-6 ?315 ?420 ?2 ?
??????????????????????
?930 ?420 ?2 ?
Приложение 3
Справочное
СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ СЕРИИ РСМ
???????????????????????????????????????????????????????????????????
Марка ? Размер, мм ?Коли- ? Марка ? Размер, мм ?Коли-
???????????????чество? ???????????????чество
?высота?ширина? ? ?высота?ширина?
???????????????????????????????????????????????????????????????????
ОРСМ 6-6 ?410 ?420 ?3 ?ОРСМ 15-11 ?315 ?420 ?3
?????????????????????????????????? ?????????????????????
ОРСМ 6-11 ?410 ?420 ?6 ? ?920 ?420 ?3
?????????????????????????????????? ?????????????????????
ОРСМ 6-13,5 ?410 ?540 ?6 ? ?1310 ?420 ?3
???????????????????????????????????????????????????????????????????
ОРСМ 12-6 ?315 ?420 ?3 ?ОРСМ 15-13,5?315 ?540 ?3
?????????????????????? ?????????????????????
?620 ?420 ?3 ? ?920 ?540 ?3
?????????????????????????????????? ?????????????????????
ОРСМ 12-11 ?315 ?420 ?3 ? ?1310 ?540 ?3
???????????????????????????????????????????????????????
?620 ?420 ?3 ?ОРСМ 15-6А ?1310 ?420 ?3
???????????????????????????????????????????????????????
?1010 ?420 ?3 ?БРСМ 22-7,5 ?1310 ?550 ?3
??????????????????????????????????
ОРСМ 12-13,5?315 ?540 ?3 ?
??????????????????????
?620 ?540 ?3 ?
??????????????????????
?1010 ?540 ?3 ?
??????????????????????????????????
ОРСМ 15-6 ?315 ?420 ?3 ?
??????????????????????
?920 ?420 ?3 ?
