Название документа
"ГОСТ 2270-78. Государственный стандарт Союза ССР. Инструмент абразивный. Основные размеры элементов крепления"
(введен в действие Постановлением Госстандарта СССР от 26.04.1978 N 1095)

"ГОСТ 2270-78. Государственный стандарт Союза ССР. Инструмент абразивный. Основные размеры элементов крепления"
(введен в действие Постановлением Госстандарта СССР от 26.04.1978 N 1095)


Введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 26 апреля 1978 г. N 1095
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИНСТРУМЕНТ АБРАЗИВНЫЙ
ОСНОВНЫЕ РАЗМЕРЫ ЭЛЕМЕНТОВ КРЕПЛЕНИЯ
Abrasive tools. Main dimensions of fixing elementes
ГОСТ 2270-78
Группа Г25
Взамен
ГОСТ 2270-69
Постановлением Государственного комитета стандартов Совета Министров СССР от 26 апреля 1978 г. N 1095 срок введения установлен
с 1 июля 1979 года
Переиздание. Декабрь 1985 г.
ИС NORMPROD: примечание.
Взамен ГОСТ 16167-80 Постановлением Госстандарта СССР от 29.12.1990 N 3476 с 1 января 1992 года введен в действие ГОСТ 16167-90. ГОСТ 16167-90 - ГОСТ 16181-82, ГОСТ 17123-79 утратили силу с 1 января 2012 года в связи с введением в действие ГОСТ Р 53923-2010 (Приказ Росстандарта от 12.11.2010 N 398-ст).
ИС NORMPROD: примечание.
ГОСТ 2447-82 утратил силу на территории Российской Федерации с 1 июля 2016 года в связи с введением в действие ГОСТ Р 56578-2015 (Приказ Росстандарта от 25.09.2015 N 1370-ст).
ИС NORMPROD: примечание.
Взамен ГОСТ 2424-75 Постановлением Госстандарта СССР от 26.06.1983 N 3489 с 1 июля 1985 года введен в действие ГОСТ 2424-83.
1. Настоящий стандарт распространяется на элементы крепления абразивного инструмента, изготовленного по ГОСТ 2424-75, ГОСТ 2447-82, ГОСТ 2464-82, ГОСТ 16167-80 - ГОСТ 16180-82, ГОСТ 17123-79.
Стандарт не распространяется на элементы крепления абразивного инструмента с встроенными механизмами для балансирования, на элементы крепления кругов типов ПР, ПН и С по ГОСТ 2424-75, а также кругов, эксплуатируемых с окружной скоростью свыше 60 м/с.
Стандарт полностью соответствует стандарту ИСО 666-75.
2. Основные размеры элементов крепления абразивного инструмента должны соответствовать указанным на черт. 1 - 11 и в табл. 1 - 11.
2.1. Крепление шлифовальных кругов и головок на оправке наклеиванием
Черт. 1
Таблица 1
мм
???????????????????????????????????????????????????????????????????????????
Диаметр оправки d? d ? l, не менее ? D ? H
(пред. откл. ? 1 ?????????????????????????????????????????????
по h6) ?(пред. откл.? для ? для ? Не более
? по h6) ? головок ? кругов ?
???????????????????????????????????????????????????????????????????????????
1 ? 3 ? 0,9h <**> ? 0,5H ? 3,2 ? 10
?????????????????? ? ? ????????????
1,5 ? ? ? ? 5,0 ?
?????????????????? ? ? ????????????
1,6 ? ? ? ? 6,0 ?
?????????????????? ? ? ??????????????????????
2 ? ? ? ? 6,3 ? 16
??????????????????????????????? ? ??????????????????????
3 ? 6 ? ? ? 12 ? 25
?????????????????? ? ? ????????????
4 ? ? ? ? 13 ?
?????????????????? ? ? ??????????????????????
6 ? ? ? ?16; 45 <*>?40; 70 <*>
??????????????????????????????? ? ??????????????????????
8 ? 10 ? ? ? 40 ? 40
?????????????????? ? ? ? ?
10 ? ? ? ? ?
??????????????????????????????? ? ? ???????????
13 ? 13 ? ? ? ? 60
--------------------------------
ИС NORMPROD: примечание.
ГОСТ 2447-82 утратил силу на территории Российской Федерации с 1 июля 2016 года в связи с введением в действие ГОСТ Р 56578-2015 (Приказ Росстандарта от 25.09.2015 N 1370-ст).
<*> Размеры относятся только к креплению шлифовальных головок по ГОСТ 2447-82.
<**> Размер h - глубина отверстия по ГОСТ 2447-82.
2.2. Крепление шлифовальных кругов на винте
а) Круги чашечной формы и с выточкой
Черт. 2
Таблица 2
мм
???????????????????????????????????????????????????????????????????????????
Диаметр винта d ? d , ? d , ? b, ? D ? H
(пред. откл. ? 1 ? 2 ?не менее ????????????????????
по h6) ?не менее?(пред. откл. -0,4)? ? Не более
???????????????????????????????????????????????????????????????????????????
6 ? 10 ? 10 ? 4 ? 20 ? 40
???????????????????????????????????????????????????????????????????????????
10 ? 15 ? 15 ? 6 ? 32 ? 32
?????????????????????????????????????????????? ????????????????????
13 ? 18 ? 18 ? ? 50 ? 50
???????????????????????????????????????????????????????? ?
16 ? 22 ? 22 ? 8 ? ?
?????????????????????????????????????????????? ???????????
20 ? 28 ? 28 ? ? 63 ?
б) Круги остальных форм
Черт. 3
Таблица 3
мм
???????????????????????????????????????????????????????????????????????????
Диаметр винта d ? d , ? d ? b, ? D ? H
(пред. откл. ? 1 ? 2 ?не менее ????????????????????
по h6) ?не менее?(пред. откл. -0,4)? ? Не более
???????????????????????????????????????????????????????????????????????????
3 ? 5 ? 5 ? 4 ? 13 ? 20
?????????????????????????????????????????????? ? ?
4 ? 6 ? 6 ? ? ?
?????????????????????????????????????????????? ????????????????????
6 ? 10 ? 10 ? ? 20 ? 25
????????????????????????????? ????????????????????
? 12 ? 12 ? ? 25 ? 40
? ? ??????????????????????????????
? ? ? 6 ? 40 ? 10
?????????????????????????????????????????????? ????????????????????
8 ? 13 ? 13 ? ? 25 ? 40
? ? ? ????????????????????
? ? ? ? 40 ? 8
?????????????????????????????????????????????? ? ??????????
10 ? 15 ? 15 ? ? ? 40
?????????????????????????????????????????????? ? ?
13 ? 18 ? 18 ? ? ?
???????????????????????????????????????????????????????????????????????????
16 ? 22 ? 22 ? 8 ? 50 ? 63
?????????????????????????????????????????????? ???????????
20 ? 28 ? 28 ? ? 63 ?
2.3. Крепление шлифовальных кругов на шпинделе или оправке винтом или гайкой
а) Круги чашечной формы и с выточкой
Черт. 4
Таблица 4
мм
???????????????????????????????????????????????????????????????????????????
Диаметр шпинделя? d , ? d ? d ? l ? b, ? D ? H
(оправки) d ? 1 ? 2 ? 3?(пред. откл. ?не менее?????????
(пред. откл. ?не менее?(пред. откл. ? ? -0,4) ? ?Не более
по h6) ? ? -0,4) ? ? ? ?
???????????????????????????????????????????????????????????????????????????
10 ? 16 ? 15 ? - ? 10 ? 6 ?32 ? 32
?????????????????????????????????????????????????????????? ? ?
13 ? 20 ? 16 ?М10? 15 ? ? ?
? ??????????????? ??????????????? ?????????
? ? 18 ? ? 20 ? ?40 ? 50
???????????????????????? ? ? ?????
? 25 ? 25 ? ? ? ?50 ?
????????????????? ? ???????????????????????????? ?????
16 ? ? ?М12? 5 ? 8 ? ?21,5
? ? ? ??????????????? ? ?????
? ? ? ? 25 ? ? ? 50
?????????????????????????????????????????????????????????? ?????????
20 ? 30 ? 30 ?М16? 10 ? ?63 ? 32
? ? ? ??????????????? ? ?????
? ? ? ? 25 ? ? ? 50
???????????????????????? ??????????????? ?????????
? 35 ? 35 ? ? 10 ? ?80 ? 40
? ? ? ??????????????? ? ?????
? ? ? ? 25 ? ? ? 63
? ? ? ??????????????? ? ?????
? ? ? ? 40 ? ? ? 80
???????????????????????? ??????????????? ?????????
? 45 ? 45 ? ? 10 ? ?100? 50
? ? ? ??????????????? ? ?????
? ? ? ? 25 ? ? ? 63
б) Круги остальных форм
Черт. 5
Таблица 5
мм
???????????????????????????????????????????????????????????????????????????
Диаметр шпинделя ? d , ? d ? d ? l ? b, ? D ? H
(оправки) d ? 1 ? 2 ? 3?(пред. откл.?не менее??????????
(пред. откл. ?не менее?(пред. откл.? ? -0,4) ? ?Не более
по h6) ? ? -0,4) ? ? ? ?
???????????????????????????????????????????????????????????????????????????
10 ? 16 ? 16 ? - ? 10 ? 6 ? 32 ? 20
? ? ? ?????????????? ? ?????
? ? ? ? 25 ? ? ? 40
???????????????????????????????????????????? ? ??????????
13 ? 20 ? 20 ?М10? ? ? 40 ? 25
??????????????????????? ? ? ??????
? 25 ? 25 ? ? ? ? 50 ?
?????????????????? ? ????????????????????????????????????
16 ? ? ?М12? 10 ? 8 ? 40 ? 20
? ? ? ?????????????? ? ?????
? ? ? ? 25 ? ? ? 50
? ? ? ?????????????? ? ?????
? ? ? ? 40 ? ? ? 63
? ? ? ?????????????? ??????????
? ? ? ? 10 ? ? 50 ? 20
? ? ? ?????????????? ? ?????
? ? ? ? 25 ? ? ? 40
? ? ? ?????????????? ? ?????
? ? ? ? 40 ? ? ? 63
????????????????????????????????????????????????????????? ??????????
20 ? 30 ? 30 ?М16? 10 ? ? 63 ? 20
? ? ? ?????????????? ? ?????
? ? ? ? 25 ? ? ? 40
? ? ? ?????????????? ? ?????
? ? ? ? 40 ? ? ? 63
??????????????????????? ?????????????? ??????????
? 35 ? 35 ? ? 10 ? ? 80 ? 20
? ? ? ?????????????? ? ?????
? ? ? ? 25 ? ? ? 40
? ? ? ?????????????? ? ?????
? ? ? ? 40 ? ? ? 63
??????????????????????? ?????????????? ??????????
? 45 ? 45 ? ? 10 ? ?100 ? 20
? ? ? ?????????????? ? ?????
? ? ? ? 25 ? ? ? 40
2.3.1. Проставное кольцо устанавливать при l >= H.
2.4. Крепление шлифовальных кругов на шпинделе или оправке фланцами
а) Круги чашечной формы и с выточкой
Черт. 6
Таблица 6
мм
???????????????????????????????????????????????????????????????????????????
Диаметр шпинделя ? d ? l ? b ? D ? H
(оправки) d ? 1 ? ? ? ?
(пред. откл. по h6) ?????????????????????????????????????????????????????
? Не менее ? Не более
???????????????????????????????????????????????????????????????????????????
10 ? 16 ? 3 ? 2,5 ? 32 ? 32
??????????????????????? ? ????????????? ?
13 ? ? ? 3,0 ? ?
???????????? ? ?????????????????????
? 20 ? ? ? 40 ? 50
?????????????????????????????????? ? ???????????
16 ? 25 ? ? ? 50 ?
?????????????????????????????????????????????????????????????????
20 ? 30 ? 5 ? 4,0 ? 63 ?
???????????? ? ?????????????????????
? 35 ? ? ? 80 ? 80
???????????? ? ?????????????????????
? 40 ? ? ? 100 ? 63
?????????????????????????????????????????????????????
? 55 ? 6 ? 6,0 ? 125 ? 50
?????????????????????????????????? ? ?????????????????????
32 ? 50 ? ? ? 100 ? 25
???????????? ? ?????????????????????
? 60 ? ? ? 125 ? 80
???????????? ? ???????????
? 65 ? ? ? 150 ?
? ? ? ?????????????????????
? ? ? ? 160 ? 20
????????????????????? ?????????????????????
? 80 ? 8 ? ? 200 ? 63
б) Круги остальных форм
Черт. 7
Таблица 7
мм
???????????????????????????????????????????????????????????????????????????
Диаметр шпинделя? d ? l ? b ? D ? H
(оправки) d ? 1 ? ? ? ?
пред. откл. ???????????????????????????????????????????????????????????
по h6) ? Не менее ? Не более
???????????????????????????????????????????????????????????????????????????
10 ? 16 ? 3 ? 2,5 ? 32 ? 40
????????????? ???????????????????????????????????
? 20 ? ? 3,0 ? 40 ? 10
????????????? ? ???????????????????????
? 25 ? ? ? 50 ? 8
????????????? ? ???????????????????????
? 30 ? ? ? 63 ? 13
????????????????????????????? ? ???????????????????????
13 ? 20 ? ? ? 40 ? 40
????????????? ? ???????????
? 25 ? ? ? 50 ?
????????????????? ? ? ? ?????????????
16 ? ? ? ? ? 63
????????????? ? ???????????????????????
? 30 ? ? ? 63 ? 13
????????????????? ????????????????????????? ?????????????
20 ? ? 5 ? 4,0 ? ? 63
????????????? ? ???????????????????????
? 35 ? ? ? 80 ? 100
????????????? ? ???????????
? 40 ? ? ? 100 ?
????????????? ? ???????????????????????
? 60 ? ? ? 125 ? 20
???????????????????????????????????????????????????????????????????????????
32 ? 50 ? 6 ? 6,0 ? 80 ? 40
? ? ? ???????????????????????
? ? ? ? 100 ? 80
????????????? ? ???????????????????????
? 60 ? ? ? 125 ? 50
????????????? ? ???????????
? 65 ? ? ? 150 ?
? ? ? ???????????????????????
? ? ? ? 160 ? 32
????????????????????????? ???????????????????????
? 80 ? 8 ? ? 200 ? 50
???????????????????????????????????????????????
? 100 ? 10 ? 8 ? 250 ?
2.4.1. Прижимную поверхность фланцев выполнять с поднутрением 0,1 - 0,3 мм; между фланцами и инструментом устанавливать прокладки по ГОСТ 12.3.028-82.
2.5. Крепление шлифовальных кругов на переходных фланцах винтами (гайками)

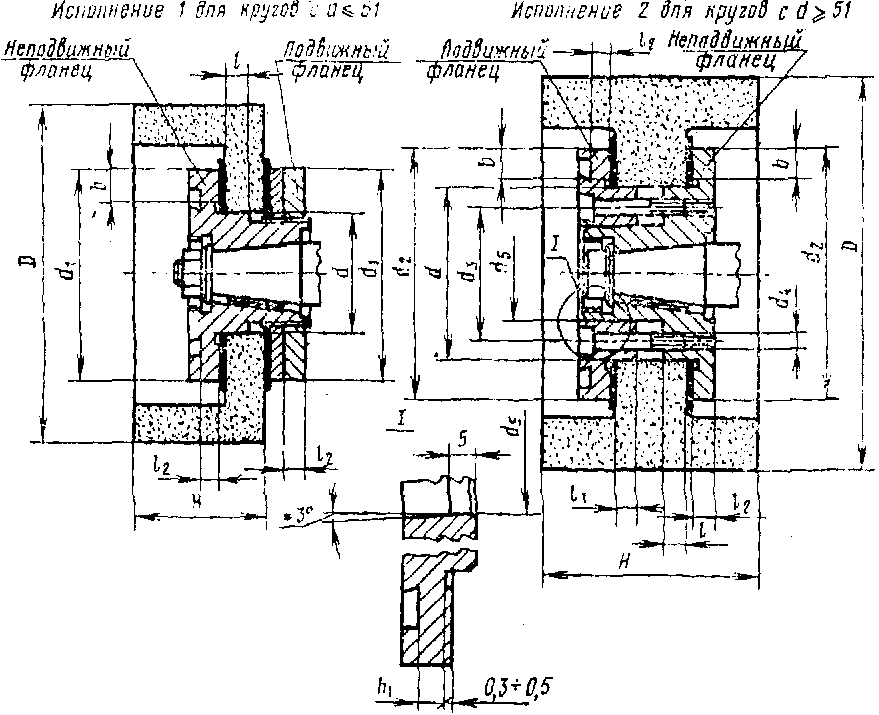

а) Круги чашечной формы и с выточкой
Черт. 8
Таблица 8
мм
???????????????????????????????????????????????????????????????????????????
Посадочный ?d = d ,? d ? d ? l ? l ? l ? b ?Количество? D ? H
диаметр ? 1 2 ? 3 ? 4? ? 1? 2? ? винтов ? ?
фланца d ?не менее?(пред. откл.? ????????????????? ???????????
? ? +/- 0,2) ? ? Не менее ? ? Не более
???????????????????????????????????????????????????????????????????????????
32 ? 65 ? - ? - ? 5 ? - ? 6 ? 6 ? - ?160 ? 25
? ? ? ????? ? ? ? ? ??????
? ? ? ?12 ? ? ? ? ? ? 63
? ? ? ????? ? ? ? ? ??????
? ? ? ?25 ? ? ? ? ? ? 80
?????????? ? ????? ? ? ? ???????????
? 80 ? ? ? 5 ? ? ? ? ?200 ? 20
? ? ? ????? ? ? ? ? ??????
? ? ? ?12 ? ? ? ? ? ? 63
????????????????????? ? ????? ????? ? ???????????
51 ? 75 ? ? ? 5 ? ? 8 ? ? ?150 ? 25
? ? ? ????? ? ? ? ? ??????
? ? ? ?12 ? ? ? ? ? ? 80
? ?????????????????? ? ? ??????????????????????????
? ? 40 ?М6 ? ? ? ?12 ? 6 ?250 ? 63
?????????????????????????????????? ????? ????? ? ???????????
76 ? 115 ? 65 ? ? 5 ? ?11 ? ? ?300 ? 20
? ? ? ????????? ? ? ? ??????
? ? ? ?12 ? 4 ? ? ? ? ? 63
? ? ? ????? ? ? ? ? ??????
? ? ? ?25 ? ? ? ? ? ? 160
?????????????????????????????????????????????? ? ? ? ??????
127 ? 165 ? 110 ?М8 ? 5 ? - ? ? ? ? ? 32
? ? ? ????????? ? ? ? ??????
? ? ? ?12 ? 6 ? ? ? ? ? 63
? ? ? ????? ? ? ? ? ??????
? ? ? ?25 ? ? ? ? ? ? 250
?????????? ????????? ????????? ???????????
? 175 ? ?М10?12 ? ?13 ?16 ? ?350 ? 80
? ? ? ????? ? ? ? ? ??????
? ? ? ?25 ? ? ? ? ? ? 250
?????????????????????????????????????????? ???????????????????? ??????
203 ? 250 ? 180 ?М12?12 ? ?16 ?20 ? 8 ? ? 50
? ? ? ????? ? ? ? ? ??????
? ? ? ?25 ? ? ? ? ? ? 200
?????????? ? ????? ? ? ? ???????????
? 260 ? ? ?12 ? ? ? ? ?500 ? 63
? ? ? ????? ? ? ? ? ??????
? ? ? ?25 ? ? ? ? ? ? 100
?????????????????????????????????????????? ? ? ? ???????????
305 ? 365 ? 280 ?М16?12 ? ? ? ? ?600 ? 63
? ? ? ????? ? ? ? ? ??????
? ? ? ?25 ? ? ? ? ? ? 100
?????????? ? ????? ????????? ???????????
? 375 ? ? ?12 ? ?19 ?25 ? ?750 ? 63
? ? ? ????? ? ? ? ? ??????
? ? ? ?25 ? ? ? ? ? ? 100
? ? ? ? ? ????? ? ???????????
? ? ? ? ? ?22 ? ? ?900 ? 63
? ? ? ? ? ? ? ? ? ??????
? ? ? ? ? ? ? ? ? ? 100
б) Круги остальных форм

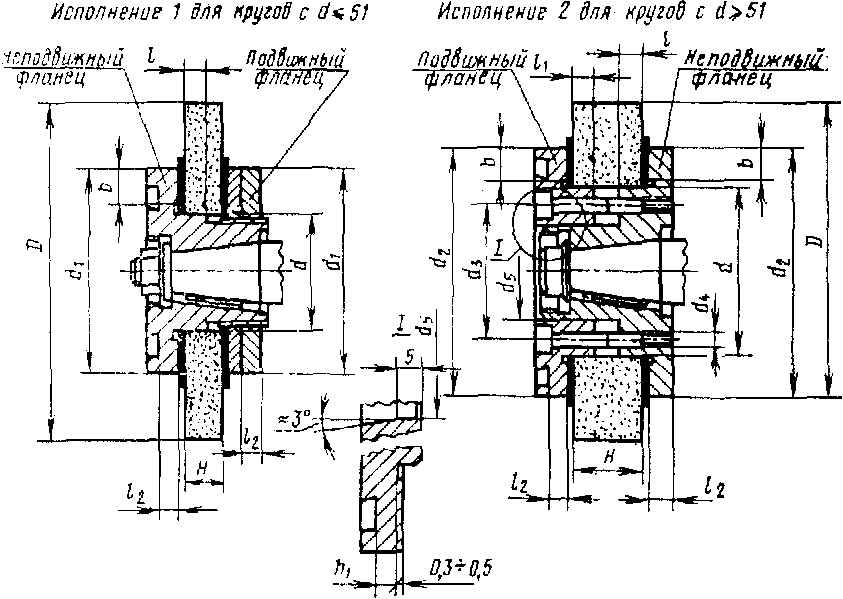

Черт. 9
Таблица 9
мм
???????????????????????????????????????????????????????????????????????????
Посадочный?d = d ,? d ? d ? l ? l ? l ? b ?Количество ? D ? H
диаметр ? 1 2 ? 3 ? 4 ? ? 1? 2? ? винтов ? ?
фланца d ?не менее?(пред. откл.? ????????????????? ??????????
? ? +/- 0,2) ? ? Не менее ? ?Не более
???????????????????????????????????????????????????????????????????????????
32 ? 65 ? - ? - ? 5 ? - ? 6 ? 6 ? - ?160 ? 10
? ? ? ????? ? ? ? ? ?????
? ? ? ?12 ? ? ? ? ? ? 40
? ? ? ????? ? ? ? ? ?????
? ? ? ?25 ? ? ? ? ? ? 50
?????????? ? ????? ? ? ? ??????????
? 80 ? ? ? 5 ? ? ? ? ?200 ? 10
? ? ? ????? ? ? ? ? ?????
? ? ? ?12 ? ? ? ? ? ? 40
? ? ? ????? ? ? ? ? ?????
? ? ? ?25 ? ? ? ? ? ? 50
?????????? ? ????? ? ????? ??????????
? 100 ? ? ? 5 ? ? ? 8 ? ?250 ? 10
? ? ? ????? ? ? ? ? ?????
? ? ? ?12 ? ? ? ? ? ? 40
? ? ? ????? ? ? ? ? ?????
? ? ? ?25 ? ? ? ? ? ? 50
???????????????????? ? ????? ????????? ??????????
51 ? 75 ? ? ? 5 ? ? 8 ? 6 ? ?150 ? 10
? ? ? ????? ? ? ? ? ?????
? ? ? ?12 ? ? ? ? ? ? 40
? ? ? ????? ? ? ? ? ?????
? ? ? ?25 ? ? ? ? ? ?100
? ??????????????????????? ? ??????????????????????????
? ? 40 ? М6 ? 5 ? ? ?12 ? 6 ?250 ? 10
? ? ? ????? ? ? ? ? ?????
? ? ? ?12 ? ? ? ? ? ? 40
????????????????????????????????? ????? ????? ? ??????????
76 ? 115 ? 65 ? ? 5 ? ?11 ? ? ?300 ? 10
? ? ? ????????? ? ? ? ?????
? ? ? ?12 ? 4 ? ? ? ? ? 40
? ? ? ????? ? ? ? ? ?????
? ? ? ?25 ? ? ? ? ? ?200
???????????????????????????????????? ? ? ??????????
? 175 ? 110 ?М10 ?12 ? 6 ? ? ? ?400 ? 40
? ? ? ????? ? ? ? ? ?????
? ? ? ?25 ? ? ? ? ? ? 50
???????????????????? ?????????????? ? ? ??????????
127 ? 165 ? ? М8 ? 5 ? - ? ? ? ?300 ? 10
? ? ? ????????? ? ? ? ?????
? ? ? ?12 ? 6 ? ? ? ? ? 40
? ? ? ????? ? ? ? ? ?????
? ? ? ?25 ? ? ? ? ? ?200
?????????? ?????????????????????? ??????????
? 175 ? ?М10 ? 5 ? - ?13 ?16 ? ?350 ? 10
? ? ? ????????? ? ? ? ?????
? ? ? ?12 ? 6 ? ? ? ? ? 40
? ? ? ????? ? ? ? ? ?????
? ? ? ?25 ? ? ? ? ? ?200
? ? ? ????????? ? ? ??????????
? ? ? ? 5 ? - ? ? ? ?400 ? 10
? ? ? ????????? ? ? ? ?????
? ? ? ?12 ? 6 ? ? ? ? ? 40
? ? ? ????? ? ? ? ? ?????
? ? ? ?25 ? ? ? ? ? ?100
?????????? ? ??????????????????????????????????????
? 185 ? ? ? 5 ? - ?16 ?20 ? 8 ?450 ? 10
? ? ? ????????? ? ? ? ?????
? ? ? ?12 ? 6 ? ? ? ? ? 40
? ? ? ????? ? ? ? ? ?????
? ? ? ?25 ? ? ? ? ? ? 63
?????????????????????????????????????????????? ? ? ??????????
203 ? 260 ? 180 ?М12 ? 5 ? - ? ? ? ?350 ? 10
? ? ? ????????? ? ? ? ?????
? ? ? ?12 ? 6 ? ? ? ? ? 40
? ? ? ????? ? ? ? ? ?????
? ? ? ?25 ? ? ? ? ? ?200
? ? ? ????????? ? ? ??????????
? ? ? ? 5 ? - ? ? ? ?400 ? 10
? ? ? ????????? ? ? ? ?????
? ? ? ?12 ? 6 ? ? ? ? ? 40
? ? ? ????? ? ? ? ? ?????
? ? ? ?25 ? ? ? ? ? ?150
? ? ? ????????? ? ? ??????????
? ? ? ? 5 ? - ? ? ? ?500 ? 10
? ? ? ????????? ? ? ? ?????
? ? ? ?12 ? 6 ? ? ? ? ? 40
? ? ? ????? ? ? ? ? ?????
? ? ? ?25 ? ? ? ? ? ?100
? ? ? ????????? ? ? ??????????
? ? ? ? 5 ? - ? ? ? ?600 ? 10
? ? ? ????????? ? ? ? ?????
? ? ? ?12 ? 6 ? ? ? ? ? 40
? ? ? ????? ? ? ? ? ?????
? ? ? ?25 ? ? ? ? ? ? 80
?????????????????????????????????????????????? ? ? ??????????
305 ? 365 ? 280 ?М16 ? 5 ? - ? ? ? ?600 ? 10
? ? ? ????????? ? ? ? ?????
? ? ? ?12 ? 6 ? ? ? ? ? 40
? ? ? ????? ? ? ? ? ?????
? ? ? ?25 ? ? ? ? ? ?250
?????????? ? ????? ????????? ??????????
? 380 ? ? ?12 ? ?19 ?25 ? ?750 ? 40
? ? ? ????? ? ? ? ? ?????
? ? ? ?25 ? ? ? ? ? ?250
? ? ? ????? ????? ? ??????????
? ? ? ?12 ? ?22 ? ? ?900 ? 40
? ? ? ????? ? ? ? ? ?????
? ? ? ?25 ? ? ? ? ? ?100
? ? ? ? ? ? ? ??????????????????????
? ? ? ? ? ? ? ? 10 ?1060? 63
?????????????????????????????????????? ? ????????? ??????????
508 ? 600 ? 480 ?М20 ? ? ?25 ?32 ? ?1250?100
2.5.1. Для шлифовальных кругов с посадочными диаметрами d = 40 мм и 90 мм, применяемых на зубошлифовальных станках, допускается назначать основные размеры мест крепления соответственно как для кругов с посадочными диаметрами d = 51 мм и 76 мм.
2.5.2. Для шлифовальных кругов с посадочным диаметром d = 127 мм, применяемых на зубошлифовальных станках, допускается вместо размера наружного диаметра фланца применять размер .
2.5.3. Шейку фланца высотой выполнять при .
2.5.4. Проставное кольцо устанавливать при .
2.5.5. Прижимную поверхность фланцев выполнять с поднутрением 0,3 - 0,5 мм.
2.5.6. Между фланцами и инструментом устанавливать прокладки по ГОСТ 12.3.028-82.
2.5.7. Предельные отклонения посадочного диаметра фланца d:
а) для подвижного фланца - по d11;
б) для неподвижного фланца на круглошлифовальных, внутришлифовальных и плоскошлифовальных станках - по f7;
в) для неподвижного фланца на заточных станках - по e8.
2.5.8. Предельные отклонения диаметра сопрягаемых поверхностей :
а) для подвижного фланца - по H8;
б) для неподвижного фланца - по f7.
2.6. Крепление шлифовальных кругов на переходных фланцах наклеиванием
Черт. 10
Таблица 10
мм
???????????????????????????????????????????????????????????????????????????
d ? d ? b ? D ? H
1 ? 2 ? ? ?
???????????????????????????????????????????????????????????????????????????
Пред. откл. по H12 ? Не более
???????????????????????????????????????????????????????????????????????????
205 ? 210 ? 16 ? 200 ? 100
???????????????????????????????????????????????????????????????????????????
305 ? 310 ? 25 ? 300 ? 160
???????????????????????????? ?????????????????????????????????
408 ? 412 ? ? 400 ? 125
???????????????????????????? ???????????????
458 ? 462 ? ? 450 ?
?????????????????????????????????????????????????????????
508 ? 512 ? 32 ? 500 ?

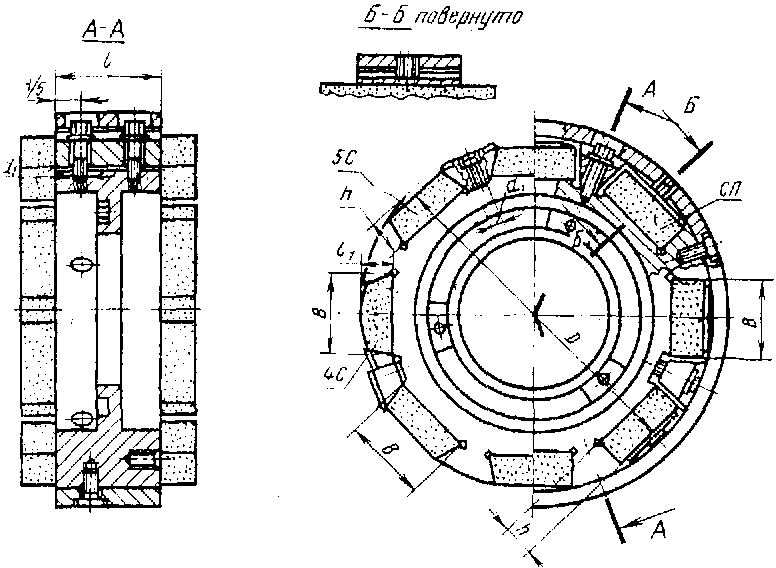

2.7. Крепление шлифовальных сегментов на переходных фланцах
Черт. 11
Таблица 11
мм
???????????????????????????????????????????????????????????????????????????
D ? H ? h ? d ?Количество? B
?(пред. откл. по h12) ?(пред. откл. по H12)? 1?сегментов,?
???????????????????????????????????????????? ? не более ??????????????
? Для сегментов типов ? ? ?Для сегментов
? ? ? ? типов
???????????????????????????????????????????? ? ??????????????
? СП ? 4С ? 5С ? СП ? 4С ? 5С ? ? ?СП ? 4С ? 5С
???????????????????????????????????????????????????????????????????????????
250? 65 ? - ? 65 ? 35 ? - ? 18 ?М10? 6 ?80 ? - ? 60
???????????????? ?????????????????????? ? ??????????????
300? 90 ? 90 ? ? 46 ? 40 ? 46 ? ? ?90 ?100 ?100
?????????? ? ???????? ???????????????????????????? ?
400? 120 ? ? ? 50 ? ? 44 ?М12? 8 ?100? ?
???? ? ? ? ? ? ? ???????????? ? ?
500? ? ? ? ? ? ? ? 10 ? ? ?
???? ? ? ? ? ? ? ???????????? ? ?
600? ? ? ? ? ? ? ? 12 ? ? ?
???? ? ? ? ? ????????? ???????????? ? ?
750? ? ? ? ? ? 42 ? ? 16 ? ? ?
???? ? ? ? ? ? ???????????????? ? ?
900? ? ? ? ? ? ?М16? 18 ? ? ?
2.8. Если применение зажимных устройств размерами и , указанными в настоящем стандарте, невозможно, то допускается наружные диаметры их назначать в соответствии с размерами мест креплений под зажимные фланцы абразивных инструментов.
2.9. Черт. 1 - 11 не определяют конструкцию элементов крепления.
