Название документа

"ГОСТ 14624-84. Межгосударственный стандарт. Двери деревянные для производственных зданий. Типы, конструкция и размеры"

(утв. и введен в действие Постановлением Госстроя СССР от 13.03.1984 N 22)

"ГОСТ 14624-84. Межгосударственный стандарт. Двери деревянные для производственных зданий. Типы, конструкция и размеры"
(утв. и введен в действие Постановлением Госстроя СССР от 13.03.1984 N 22)

Оглавление

ГОСТ 14624-84. Межгосударственный стандарт. Двери деревянные для производственных зданий. Типы, конструкция и размеры

Информационные данные

1. Типы и размеры

2. Требования к конструкции

Приложение 1. Размеры дверных проемов в стенах

Приложение 2. Расположение приборов

Утвержден и введен в действие

Постановлением

Государственного комитета СССР

по делам строительства

от 13 марта 1984 г. N 22

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДВЕРИ ДЕРЕВЯННЫЕ ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ

ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ

Wood doors for industrial buildings.

Types, construction and dimensions

ГОСТ 14624-84

Группа Ж32

ОКП 53 6138

Дата введения

1 июля 1985 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 13 марта 1984 г. N 22.

3. Взамен ГОСТ 14624-69 и 17324-71.

4. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта, раздела
ГОСТ 475-78	2.1
ГОСТ 1144-80	1.7, 2.4
ГОСТ 2697-83	1.7, 2.4
ГОСТ 4028-63	2.4
ГОСТ 4598-86	1.7, 2.4, 2.5
ГОСТ 5088-94	1.7, Приложение 2
ГОСТ 5089-97	1.7, Приложение 2
ГОСТ 6629-88	1.6, 2.2
ГОСТ 7338-90	1.7, 2.3
ГОСТ 8242-88	1.7, 2.4
ГОСТ 9590-76	2.5
ГОСТ 10174-90	1.7, 2.3
ГОСТ 24698-81	1.6, 2.2

5. Переиздание. Январь 2002 г.

Настоящий стандарт распространяется на деревянные внутренние и наружные двери для производственных зданий промышленных и сельскохозяйственных предприятий.

Стандарт не распространяется на двери специального исполнения (трудносгораемые, несгораемые, звукоизолирующие).

1. ТИПЫ И РАЗМЕРЫ

1.1. В зависимости от назначения двери подразделяют на:

В - внутренние;

Н - наружные.

1.2. В зависимости от конструкции двери подразделяют на следующие типы:

Г - с притвором в четверть, с глухими полотнами;

О - с притвором в четверть, с остекленными полотнами;

К - с остекленными качающимися полотнами.

1.3. Двери типа В изготовляют щитовыми со сплошным или мелкопустотным (решетчатым) заполнением дверных полотен.

1.4. Двери типа Н изготовляют со сплошными щитовыми или рамочными полотнами. Щитовые полотна допускается изготовлять без обшивки или с реечной обшивкой.

Двери типа Н относят к изделиям повышенной влагостойкости.

1.5. Двери типов Г и О изготовляют правыми и левыми, с порогом и без порога. Двери типа К изготовляют только двупольными остекленными.

1.6. Типы и размеры дверных блоков должны соответствовать указанным на черт. 1 и 2. Допускается изготовление дверей с габаритными размерами в модулях по ГОСТ 6629 и ГОСТ 24698 при конструктивном исполнении по настоящему стандарту.

ТИПЫ И РАЗМЕРЫ ВНУТРЕННИХ ДВЕРЕЙ

Тип Г

Тип О

Тип К

Черт. 1

ТИПЫ И РАЗМЕРЫ НАРУЖНЫХ ДВЕРЕЙ

Черт. 2

Примечание к черт. 1 и 2. Над схемами дверей указаны координационные размеры высоты и ширины в модулях.

1.7. Размеры полотен и коробок внутренних дверей, форма, размеры элементов и сечений их деталей должны соответствовать указанным на черт. 3, 5, 7, 8, а наружных - на черт. 4, 6, 9 - 11.

РАЗМЕРЫ ПОЛОТЕН ВНУТРЕННИХ ДВЕРЕЙ

В миллиметрах

Тип двери	Схема полотна	Размер полотна					Размер стекла
		H	B	h		b	Высота	Ширина
Г		1800	800	-	-	-	-	-
		2000	600; 700; 900
О		2000	700	1305	530	480	1300	475
			900			680		675
К		2000	700	1305	530	480	1300	475
			900			680		675

Черт. 3

Примечание. Сечение полотен - на черт. 7 и 8.

РАЗМЕРЫ ПОЛОТЕН НАРУЖНЫХ ДВЕРЕЙ

В миллиметрах

Тип двери	Схема полотна	Размер полотна					Размер стекла
		H	B	h		b	Высота	Ширина
Г		2000	800; 900	-	-	-	-	-
		2300
О		2000	800	1305	530	580	1300	575
			900			680		675
		2300	800	1755	380	580	1750	575
			900			680		675

Черт. 4

Примечание. Сечения полотен - на черт. 9 - 11.

РАЗМЕРЫ КОРОБОК ВНУТРЕННИХ ДВЕРЕЙ

В миллиметрах

Вид дверной коробки	Схема дверной коробки	H	B
С порогом		1871	870	1805	804
		2071	1272	2005	1206
			1472		1406
			1872		1806
Без порога		2071	1472	2038	1406
			1872		1806
Для качающихся полотен		2071	1498	2026	1408
			1898		1808

Черт. 5

Примечание. Сечения полотен - на черт. 7 и 8.

РАЗМЕРЫ КОРОБОК НАРУЖНЫХ ДВЕРЕЙ

В миллиметрах

Вид дверной коробки	Схема дверной коробки	H	B
С порогом		2085	884	2005	804
			984		904
		2385	884	2305	804
			984		904
Без порога		2078	884	2038	804
			984		904
		2378	884	2338	804
			984		904

Черт. 6

Примечание. Сечения полотен - на черт. 9 - 11.

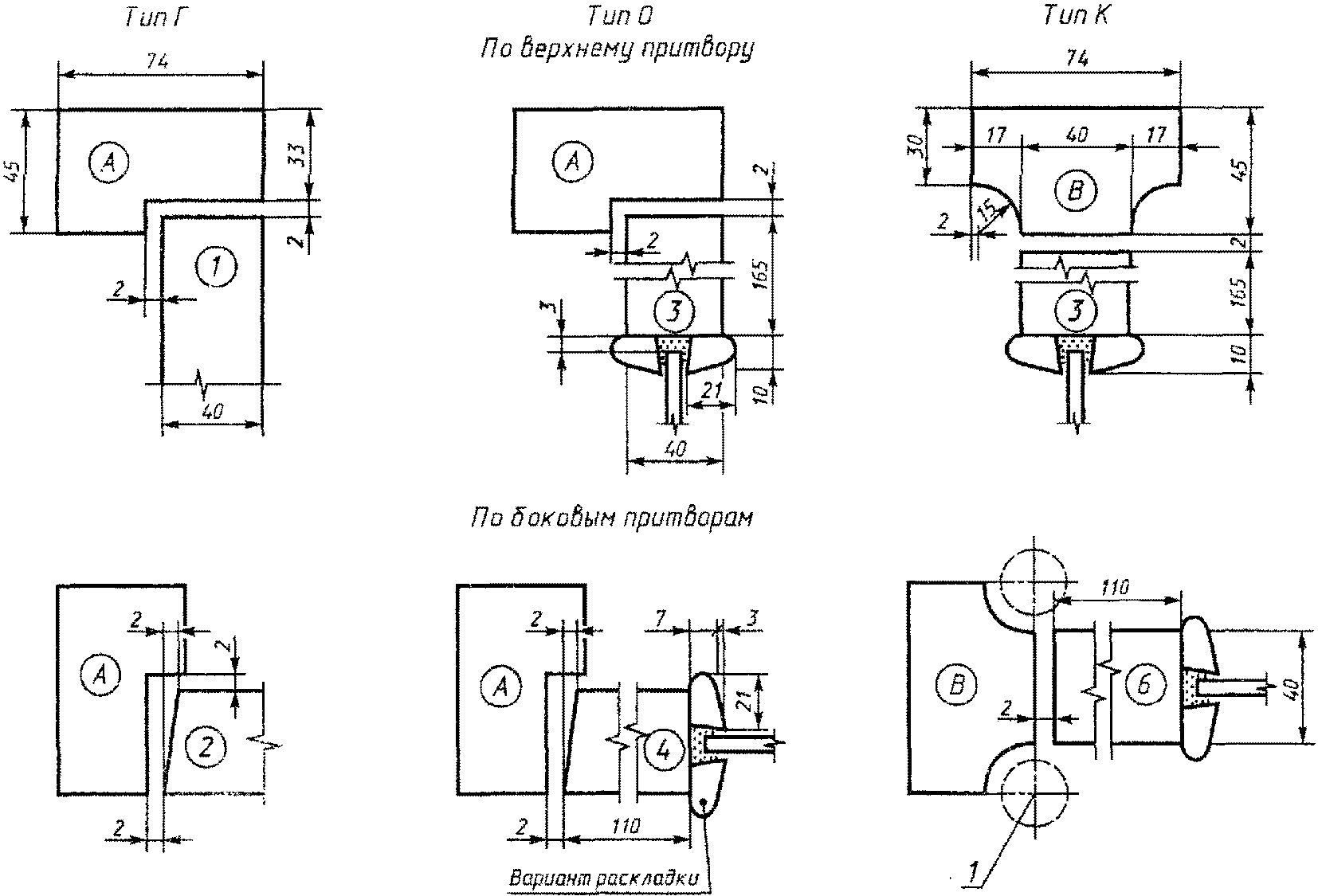

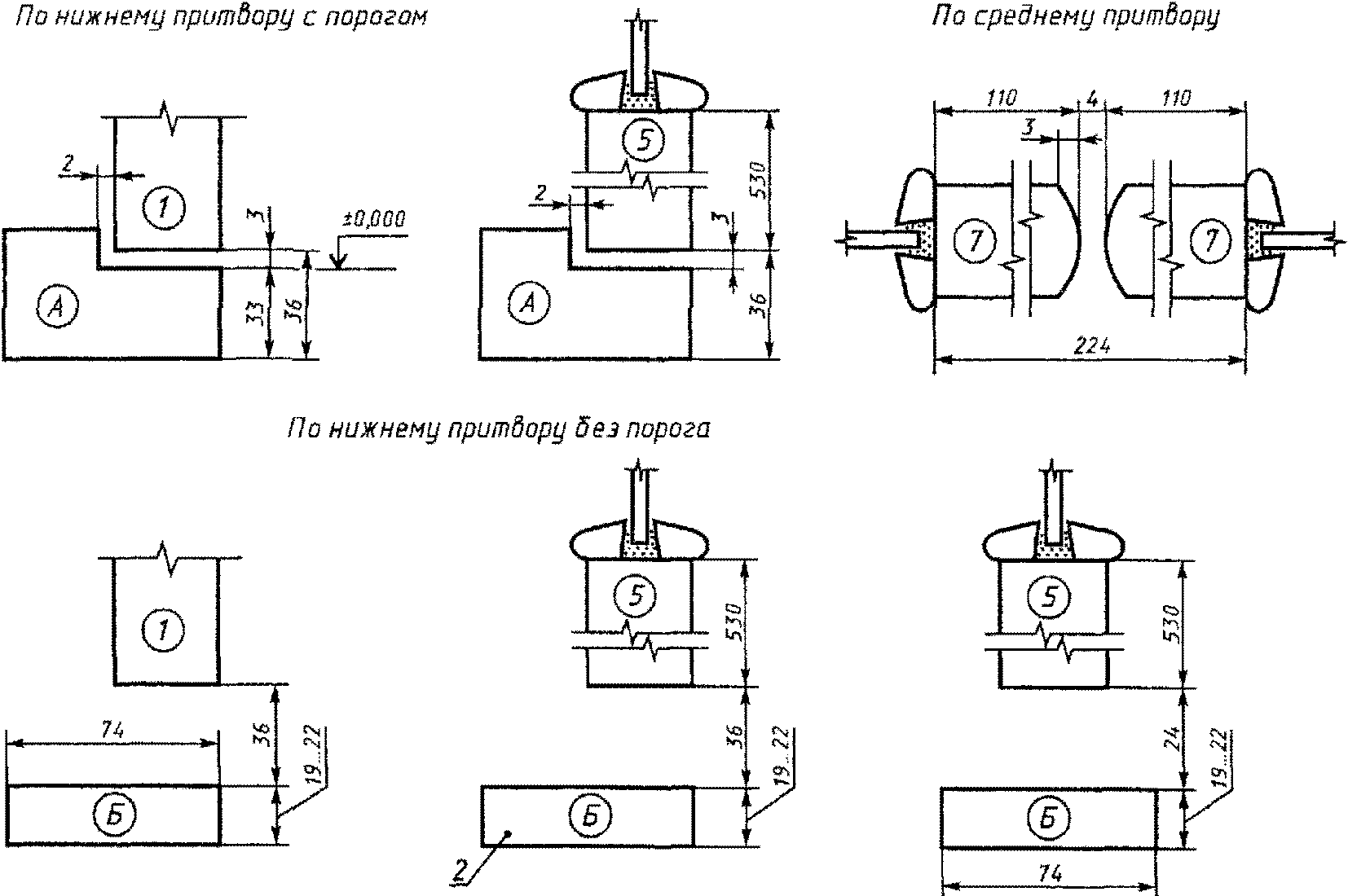

СЕЧЕНИЯ ПО ПРИТВОРАМ ВНУТРЕННИХ ДВЕРЕЙ

1 - пружинная петля ПН9-130 по ГОСТ 5088;

2 - монтажная доска

Черт. 7

СЕЧЕНИЯ ПО СРЕДНИМ ПРИТВОРАМ ВНУТРЕННИХ ДВЕРЕЙ

Нащельники показаны для правой двери,

для левой - в зеркальном изображении.

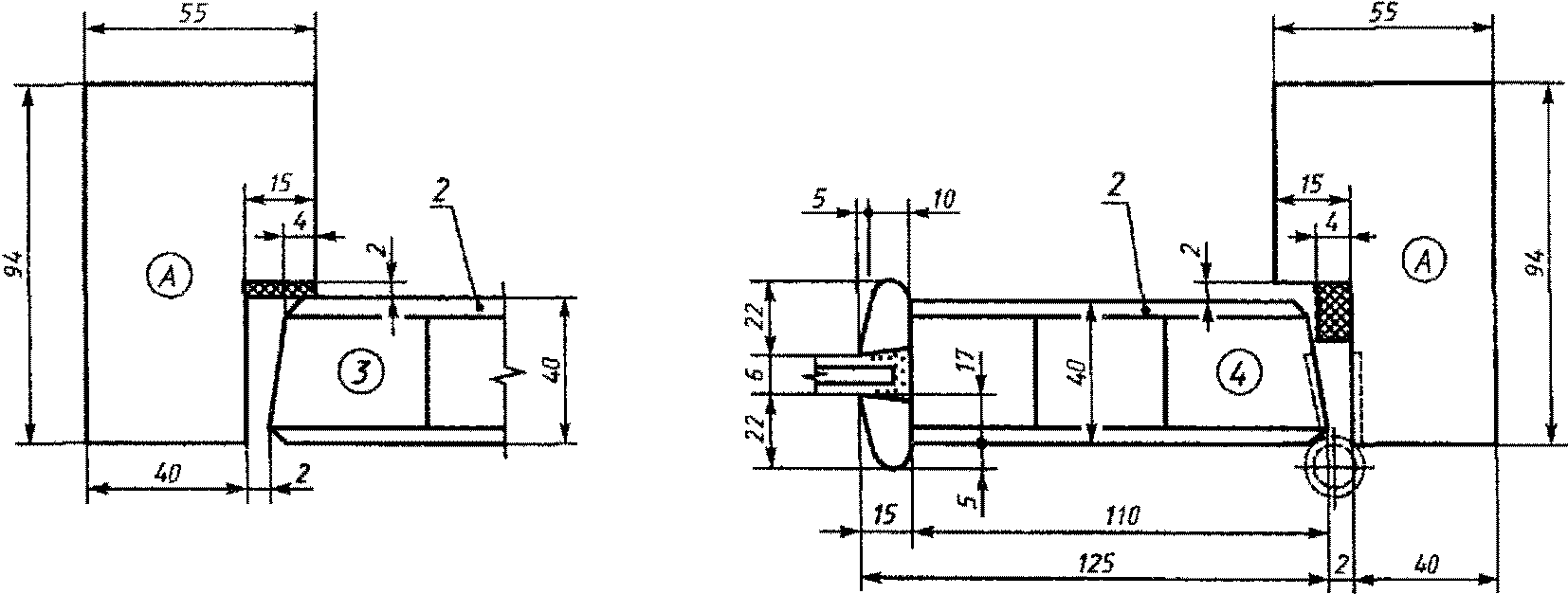

СЕЧЕНИЯ ЭЛЕМЕНТОВ ПОЛОТЕН ПО КРОМКАМ

ВНУТРЕННИХ И НАРУЖНЫХ ДВЕРЕЙ

Остекленные двери (тип О)

Двери остекленные с качающимися полотнами (тип К)

1 - бруски каркаса щита;

2 - заполнение или остекление; 3 - обкладка

Каркас дверей должен быть собран на сквозной открытый шип.

Черт. 8

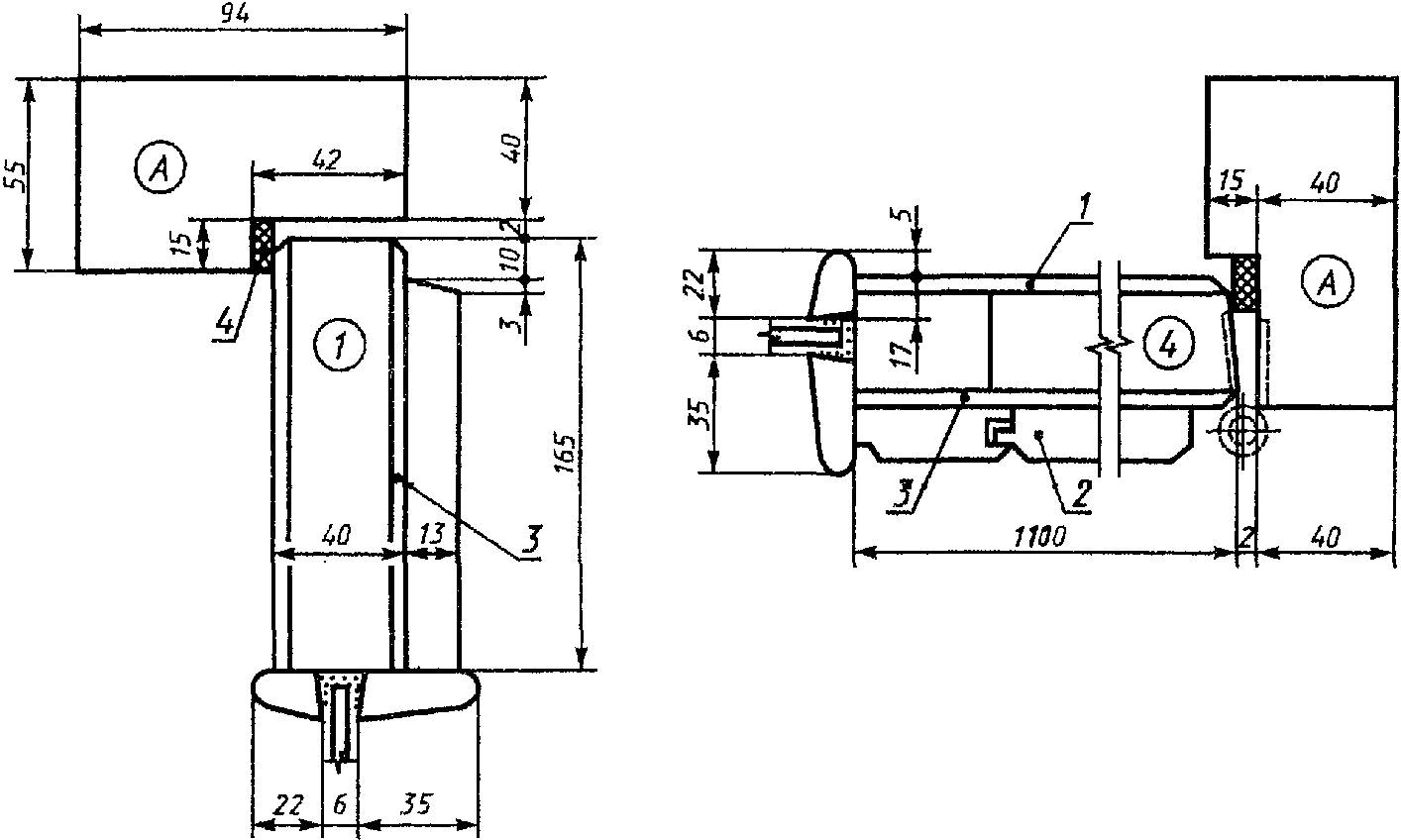

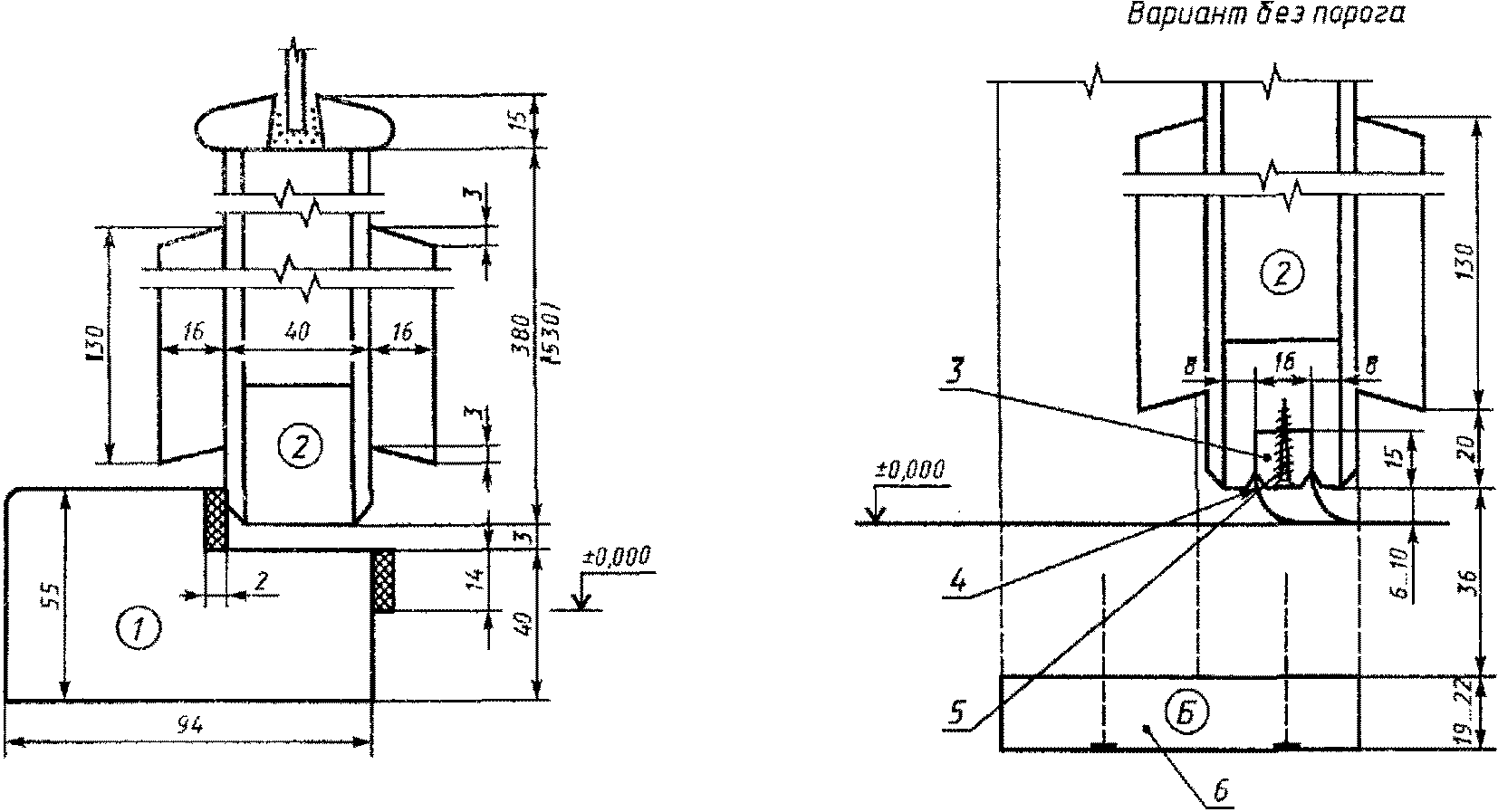

СЕЧЕНИЯ ДЕТАЛЕЙ НАРУЖНЫХ ДВЕРЕЙ

1 - уплотняющая прокладка по ГОСТ 10174;

2 - облицовка ДВП марки СТ или Т-В по ГОСТ 4598;

3 - рейка 12 x 12 мм; 4 - прокладка из пористой резины

толщиной 2 мм по ГОСТ 7338;

5 - шуруп 1 - 3 x 30 по ГОСТ 1144, шаг 200 мм;

6 - монтажная доска

Черт. 9

СЕЧЕНИЯ ПО СРЕДНИМ ПРИТВОРАМ

1 - уплотняющая прокладка по ГОСТ 10174;

2 - облицовка ДВП марки СТ или Т-В по ГОСТ 4598

Черт. 10

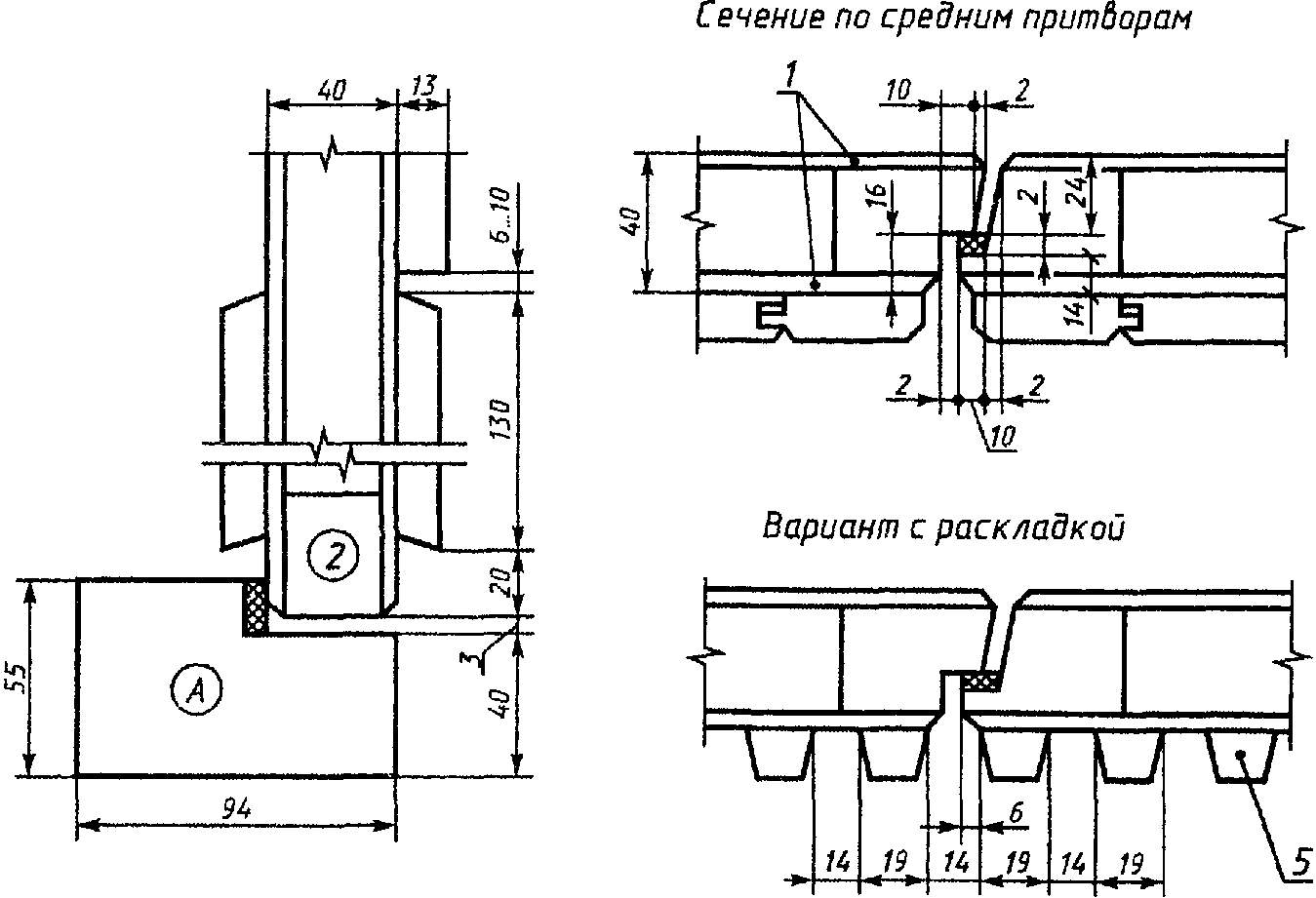

ДВЕРИ ЩИТОВЫЕ С ОБШИВКОЙ

1 - облицовка ДВП марки Т группы А по ГОСТ 4598;

2 - обшивка типа О-2 по ГОСТ 8242;

3 - пергамин по ГОСТ 2697;

4 - уплотняющая прокладка по ГОСТ 10174;

5 - раскладка

Черт. 11

Размеры проемов приведены в Приложении 1.

1.8. Устанавливают следующую структуру условного обозначения дверей:

X X X X - X X X

? ? ? ? ? ? ?

? ? ? ? ? ? ???? Обозначение настоящего стандарта

? ? ? ? ? ???????? Буквы, обозначающие: Л - левую дверь

? ? ? ? ? (правая - без обозначения); П - дверь

? ? ? ? ? с порогом; О-1 и О-2 - типы обшивки

? ? ? ? ???????????? Ширина проема, дм

? ? ? ???????????????? Высота проема, дм

? ? ???????????????????? Тип двери по п. 1.2 (Г, О или К)

? ???????????????????????? Назначение двери по п. 1.1 (В или Н)

???????????????????????????? Вид изделия: Д - дверь

Примеры условных обозначений

Дверь внутренняя, глухая, для проема высотой 19 и шириной 9 дм, с правой навеской полотна, с порогом:

ДВГ 19-9 П ГОСТ 14624-84

То же, с левой навеской полотна:

ДВГ 19-9 ЛП ГОСТ 14624-84

То же, наружная остекленная, для проема высотой 21 и шириной 9 дм, с левой навеской полотна, с порогом:

ДНО 21-9 ЛП ГОСТ 14624-84

То же, с качающимися полотнами, для проема высотой 21 и шириной 15 дм, с обшивкой типа О-1:

ДНК 21-15 О1 ГОСТ 14624-84.

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

2.1. Двери следует изготовлять в соответствии с требованиями ГОСТ 475 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Сплошное и мелкопустотное заполнения щитов полотен выполняют в соответствии с требованиями и схемами, указанными в ГОСТ 6629.

Рамочные конструкции остекленных полотен выполняют по ГОСТ 24698.

2.3. При повышенных требованиях к прочности следует изготовлять глухие распашные двери со сплошным заполнением щитов деревянными рейками, а при повышенных требованиях к тепло- и звукоизоляции дополнительно следует уплотнять притворы прокладками по ГОСТ 10174 или из пористой резины по ГОСТ 7338.

2.4. Наружные двери облицовывают древесноволокнистыми плитами (ДВП) марки СТ или Т-В по ГОСТ 4598.

Допускается применять для облицовки щитов наружных дверей ДВП марки Т по ГОСТ 4598 и клееную фанеру, при условии сплошной обшивки полотен профильными рейками по ГОСТ 8242, устанавливаемыми по слою пергамина по ГОСТ 2697.

Рейки крепят шурупами по ГОСТ 1144 или гвоздями по ГОСТ 4028 с антикоррозионным покрытием. Максимальный шаг креплений - 500 мм. Крепления в каждом ряду следует располагать на одном уровне по всей ширине полотна.

2.5. Нижние части полотен наружных дверей должны быть защищены деревянными планками толщиной 16 - 19 мм или полосами из декоративного бумажно-слоистого пластика толщиной 1,3 - 2,5 мм по ГОСТ 9590, сверхтвердых ДВП толщиной 3,2 - 4,0 мм по ГОСТ 4598, тонколистовой оцинкованной стали или алюминия.

Защитные накладки устанавливают на водостойких клеях и шурупах с головками, имеющими антикоррозионное покрытие, с шагом не более 100 мм.

2.6. Коробку без порога расшивают внизу монтажной доской с креплением гвоздями к торцам вертикальных брусков. Допускается шиповое соединение монтажной доски с брусками коробки с просветом между доской и полотном не более 50 мм.

2.7. В коробках наружных дверей пороги следует укреплять стальной полосой 14 х 4 мм на шурупах, имеющих антикоррозионное покрытие и устанавливаемых с шагом не более 100 мм.

2.8. Площадь дверных блоков определяют по наружным размерам коробок без учета монтажной доски.

2.9. Расположение приборов и примеры установки защитных ограждений приведены в Приложении 2.

Приложение 1

Справочное

РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ

Для внутренних дверей
