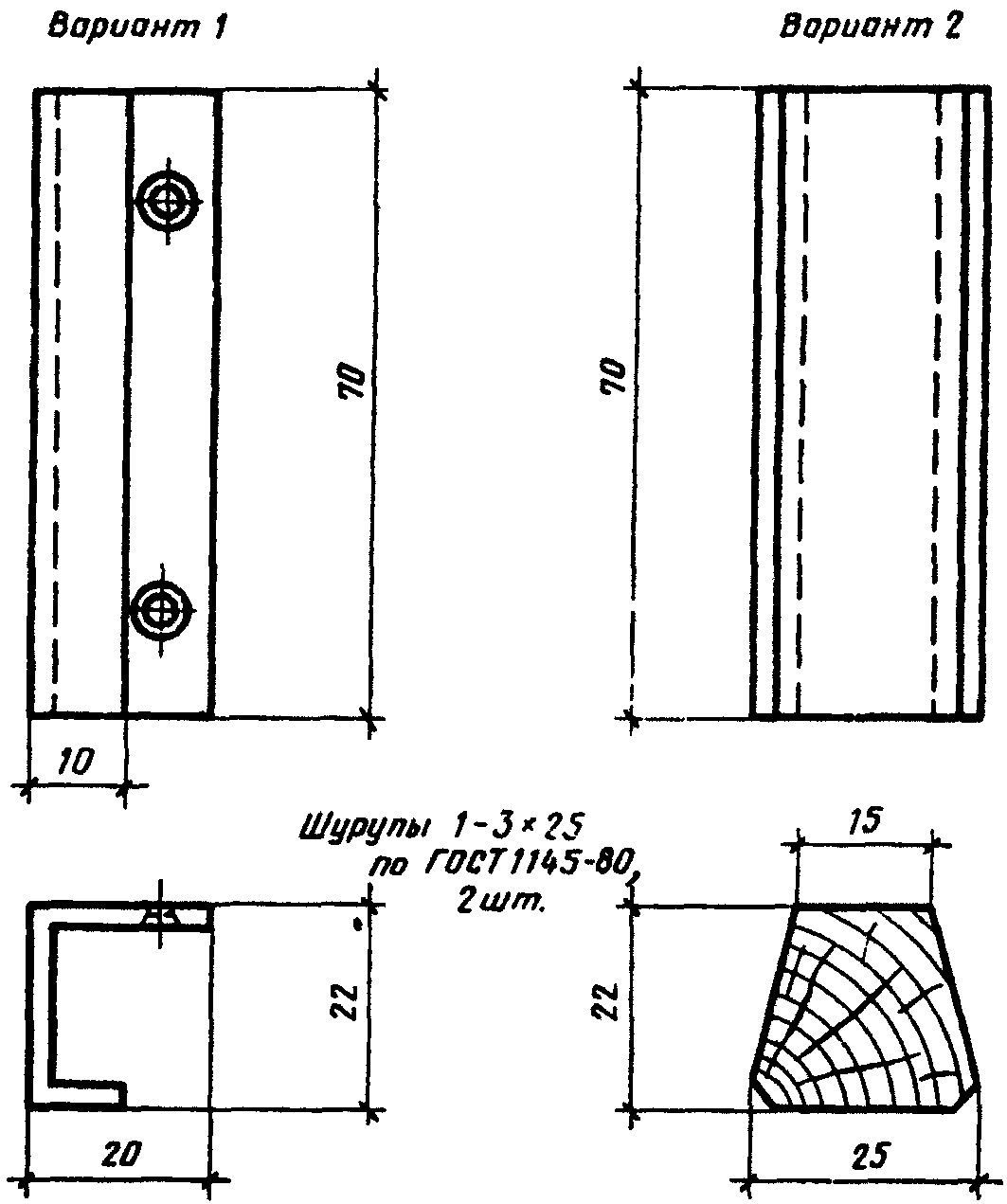

Приложение 6. Ручка-упор для клапана

Приложение 7. Фрамужный соединитель

Приложение 8. Спецификация стеклопакетов и стекол для окон и балконных дверей жилых зданий

Приложение 9. Спецификация стеклопакетов и стекол для окон и балконных дверей общественных зданий

Утвержден и введен в действие

Постановлением Госстроя СССР

от 3 февраля 1981 г. N 10

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ СО СТЕКЛОПАКЕТАМИ

И СТЕКЛАМИ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ

ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ

Wooden windows and balcony doors with double glazing units

and additional glasses for dwelling and public buildings.

Types, structure and dimensions

ГОСТ 24699-81

Группа Ж32

ОКП 53 6139

Введен впервые

Срок введения

1 января 1984 года

Разработан Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.

Исполнители: И.В. Строков (руководитель темы); И.С. Посельская; Б.А. Филозофович; Г.Г. Коваленко; И.Ф. Савченко; В.И. Тихонович; Н.Д. Крылов, Г.В. Левушкин.

Внесен Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.

Зам. председателя С.Г. Змеул.

Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 3 февраля 1981 г. N 10.

Настоящий стандарт распространяется на деревянные окна и балконные двери со стеклопакетами и стеклами, предназначаемые для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.

1. ТИПЫ, РАЗМЕРЫ И МАРКИ

1.1. Окна и балконные двери по настоящему стандарту изготовляются с однокамерными клееными стеклопакетами во внутренних и стеклами в наружных створках.

1.2. Габаритные размеры окон и балконных дверей и размеры проемов для них должны соответствовать:

для жилых зданий - указанным на черт. 1 и в справочном Приложении 1;

для общественных зданий - указанным на черт. 2 и в справочном Приложении 2.

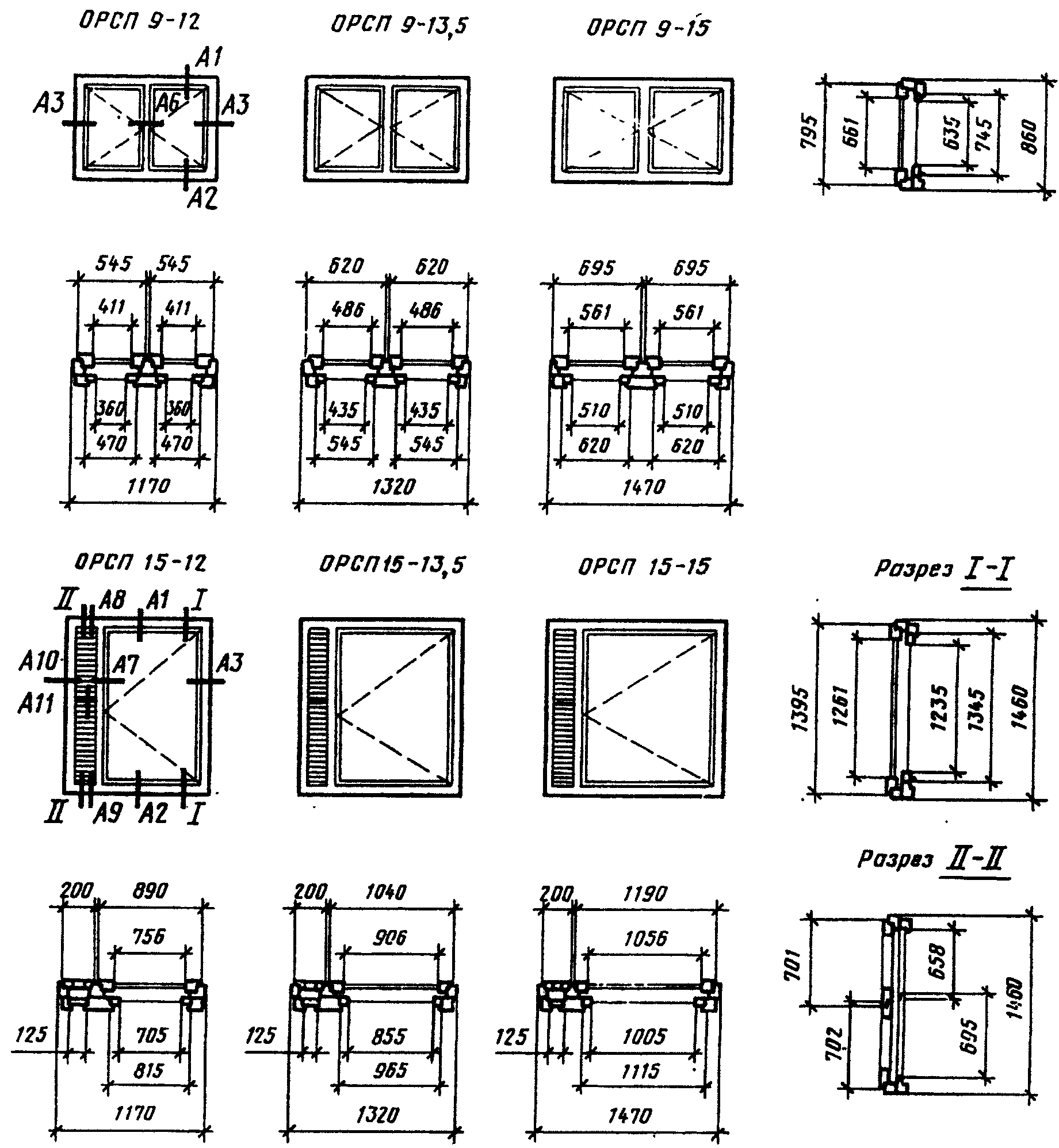

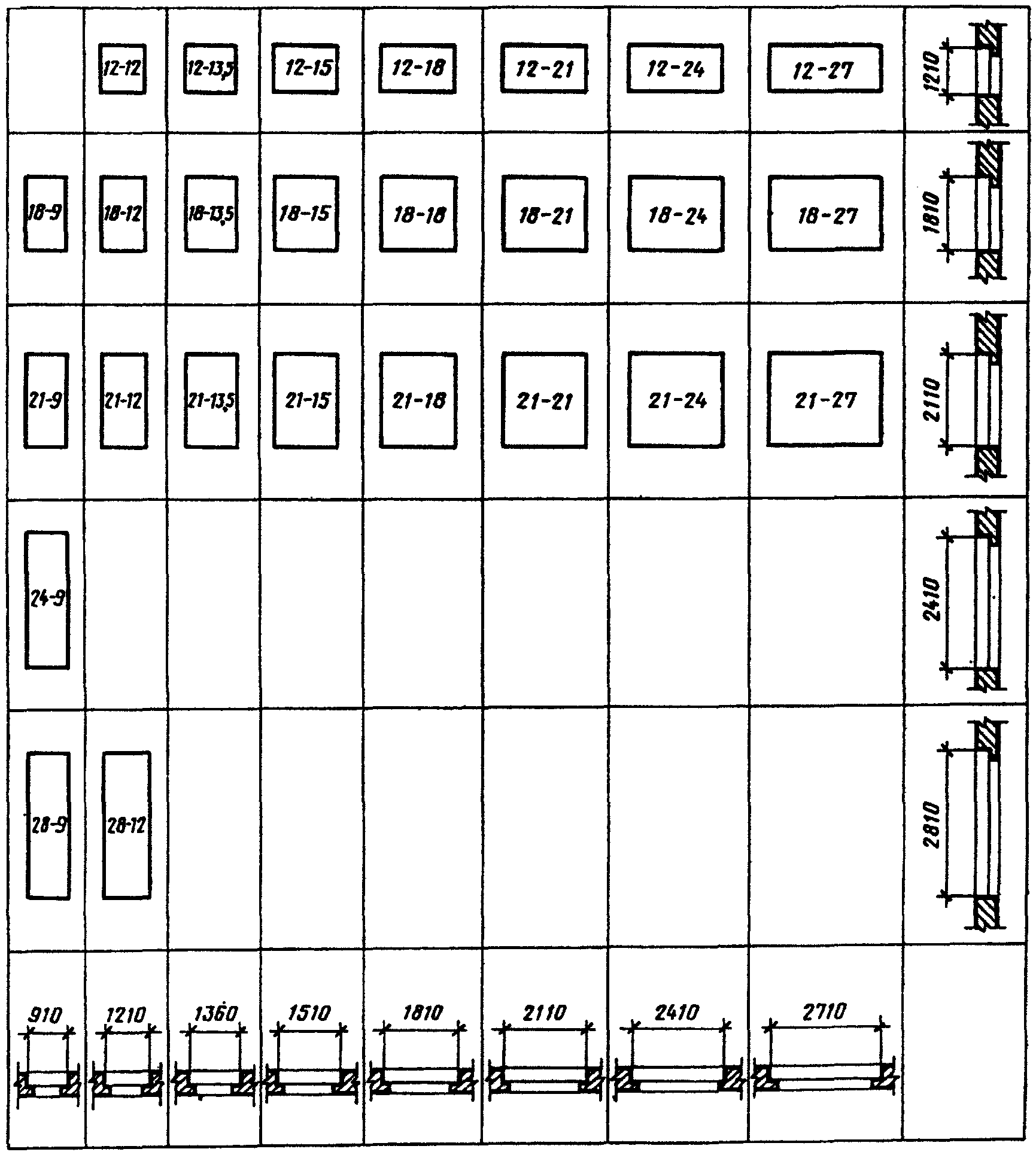

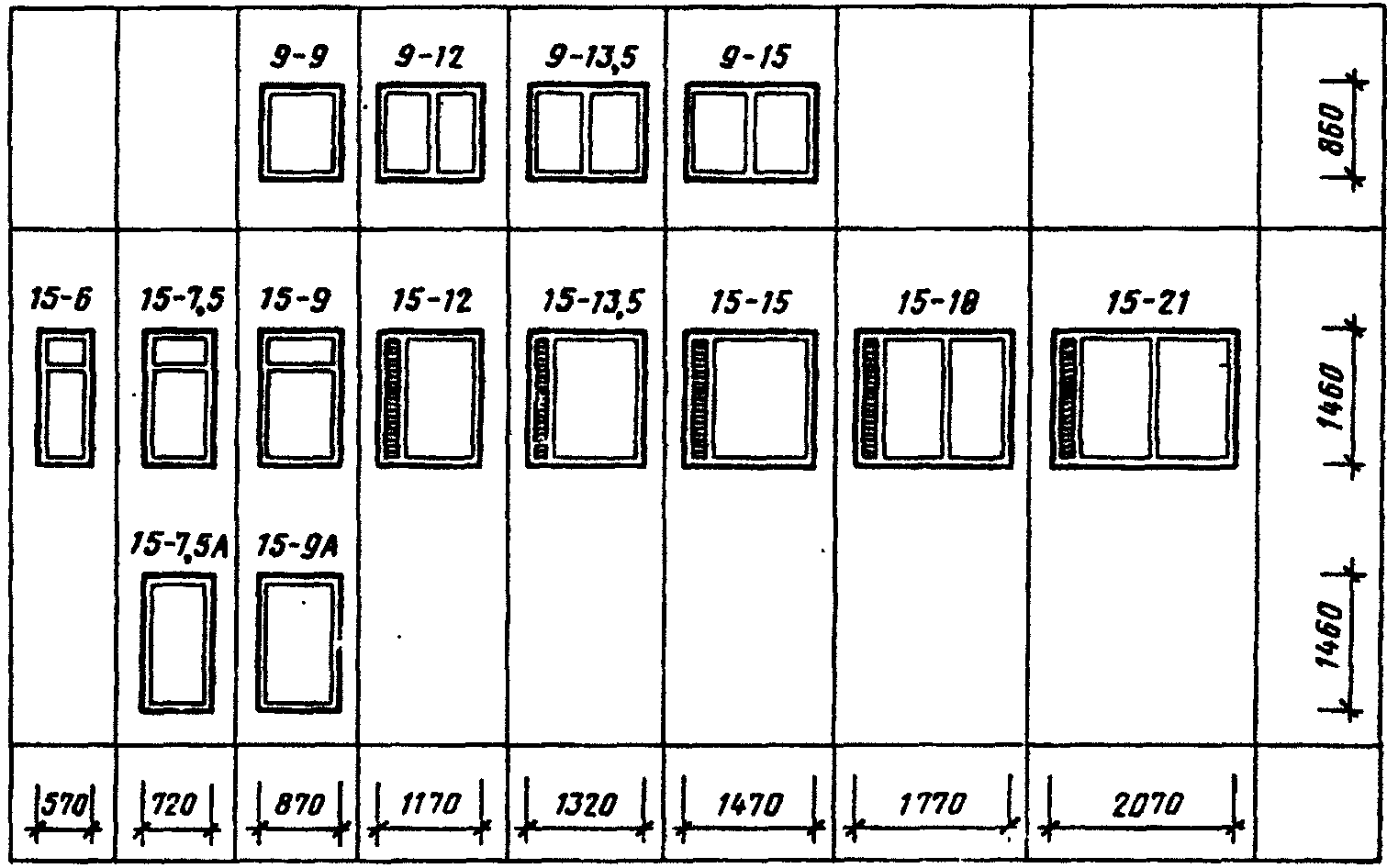

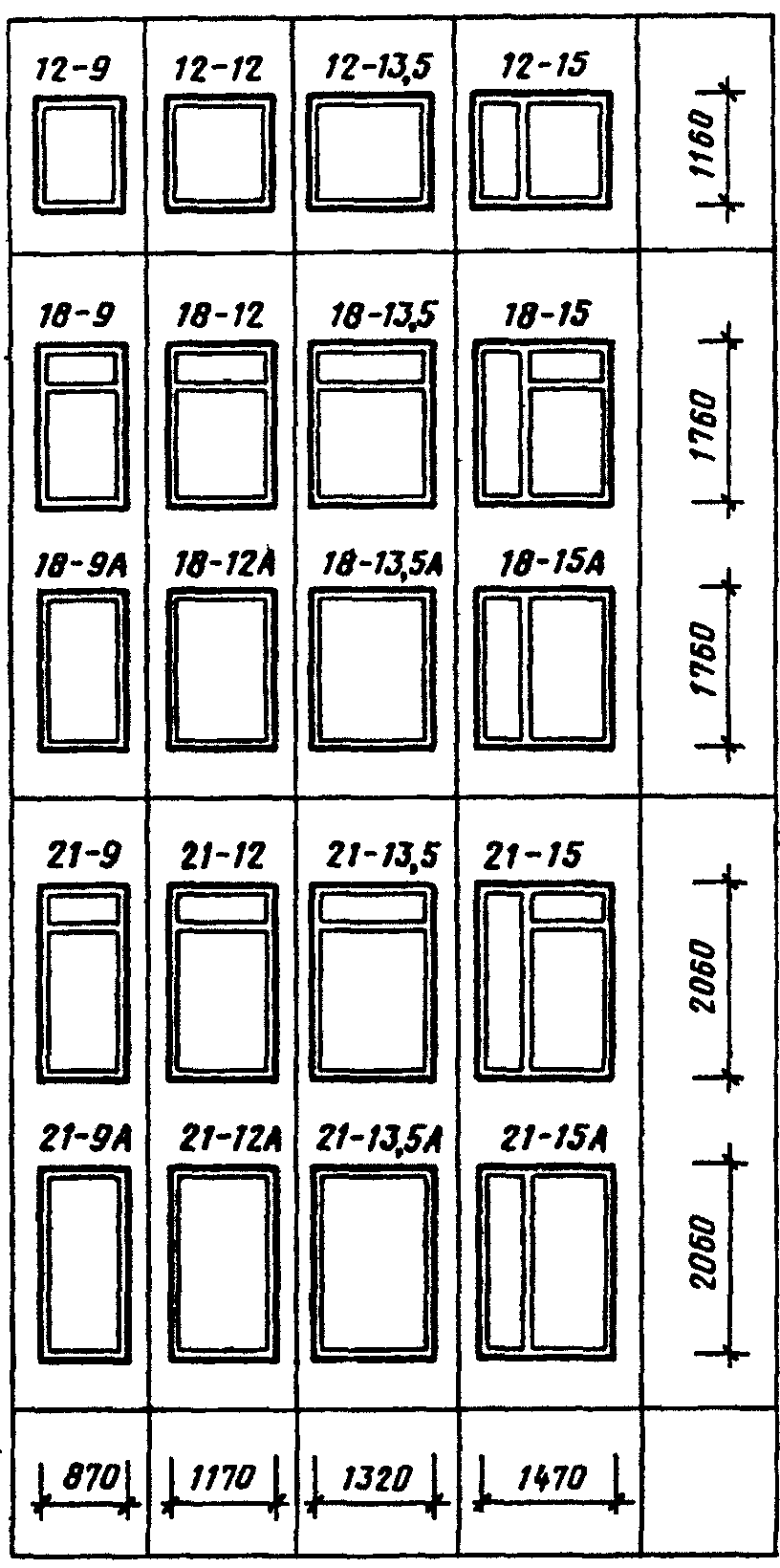

ГАБАРИТНЫЕ РАЗМЕРЫ ОКОН И БАЛКОННЫХ ДВЕРЕЙ ЖИЛЫХ ЗДАНИЙ

Окна

Балконные двери

Примечания. 1. Схемы изделий изображены со стороны фасада.

2. Цифры над схемами изделий обозначают размеры проемов в модулях.

3. Окна типов 15-12; 15-13,5; 15-15; 15-18 и 15-21 с клапанами.

Черт. 1

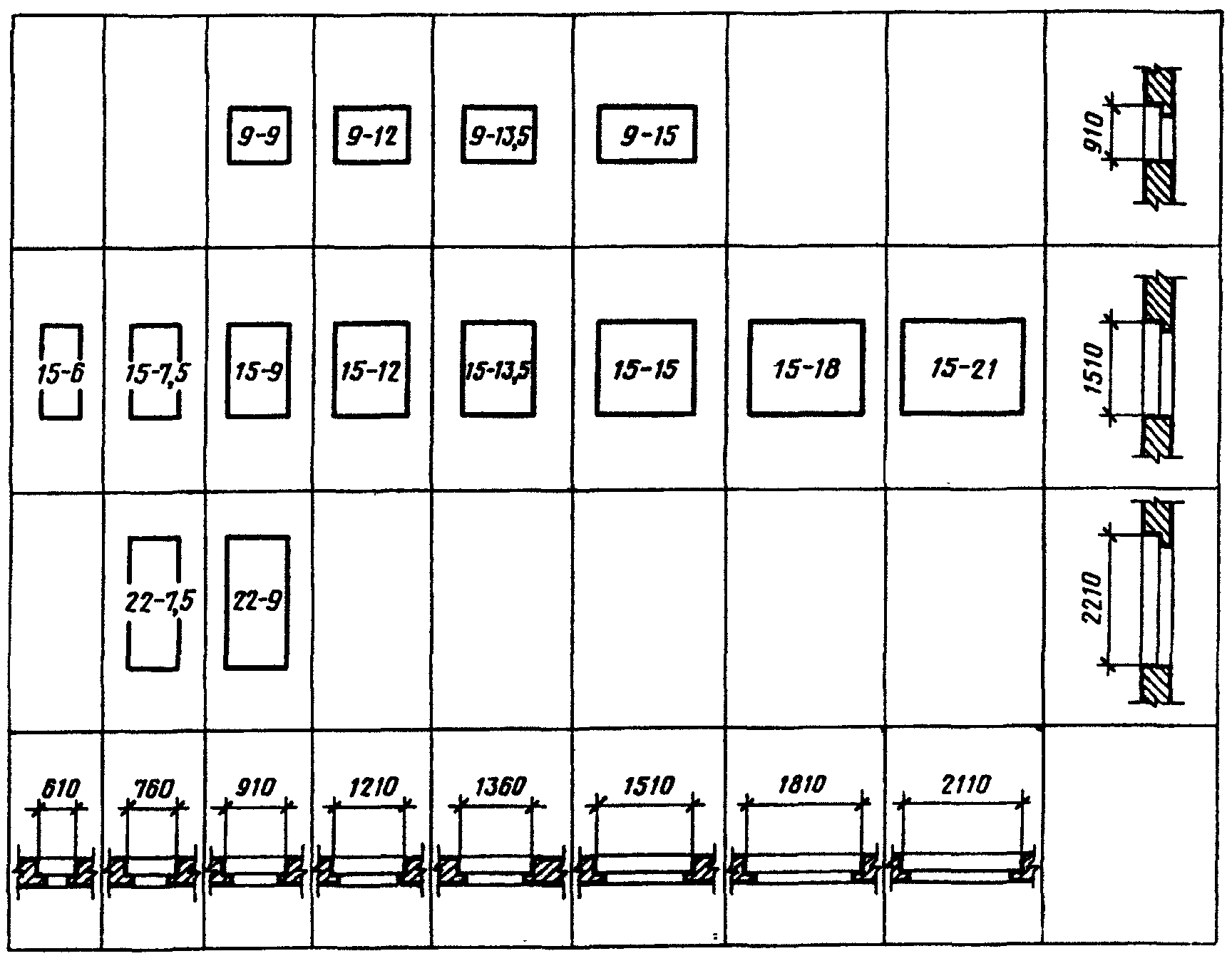

ГАБАРИТНЫЕ РАЗМЕРЫ ОКОН

И БАЛКОННЫХ ДВЕРЕЙ ОБЩЕСТВЕННЫХ ЗДАНИЙ

Окна

Балконные двери

Примечания. 1. Схемы изделий изображены со стороны фасада.

2. Цифры над схемами изделий обозначают размеры проемов в модулях.

Черт. 2

Окна и балконные двери, приведенные на черт. 1, могут применяться и для общественных зданий.

1.3. Заполнение оконных проемов общественных зданий шириной 18 М (модуль М = 100 мм) и более следует осуществлять набором окон, приведенных на черт. 2.

1.4. По требованию потребителей одностворные окна и балконные двери, в том числе с форточными створками и фрамугами, должны изготовляться также и левыми, а многостворные окна с несимметричным рисунком - в негативном (зеркальном) изображении.

1.5. Устанавливается следующая структура условного обозначения (марки) окон и балконных дверей:

Х Х Х - Х Х Х

- - - - - -

|--|--|---|--|--|--- Вид изделия:

|--|---|--|--|--- Серия изделия: РСП - с однокамерным

| | | | стеклопакетом во внутренних створках и

| | | | стеклом в наружных створках

|---|--|--|--- Размер проема по высоте в дм

|--|--|--- Размер проема по ширине в дм

|--|--- Буквы, означающие:

| А - вариант рисунка окна одного размера;

| Н - окно в негативном (зеркальном)

| исполнении;

| Л - левое окно или балконная дверь

|--- Обозначение настоящего стандарта

Примеры условных обозначений (марок):

окно правое серии РСП для проема высотой 15 и шириной 9 дм:

ОРСП 15-9 ГОСТ 24699-81

то же, левое:

ОРСП 15-9Л ГОСТ 24699-81

дверь балконная правая серии РСП для проема высотой 22 и шириной 9 дм:

БРСП 22-9 ГОСТ 24699-81

окно серии РСП для проема высотой 18 и шириной 15 дм, с несимметричным рисунком (вариант А):

ОРСП 18-15А ГОСТ 24699-81

то же, в негативном (зеркальном) исполнении:

ОРСП 18-15АН ГОСТ 24699-81

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

ИС NORMPROD: примечание.

Взамен ГОСТ 23166-78 Постановлением Госстроя РФ от 06.05.2000 N 41 с 1 января 2001 года введен в действие ГОСТ 23166-99.

2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166-78, требованиями настоящего стандарта и по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей для жилых зданий должны соответствовать указанным на черт. 3 - 5, размеры сечений деталей - на черт. 6 - 18; для общественных зданий - на черт. 19 - 21, а размеры сечений деталей - на черт. 22 - 29.

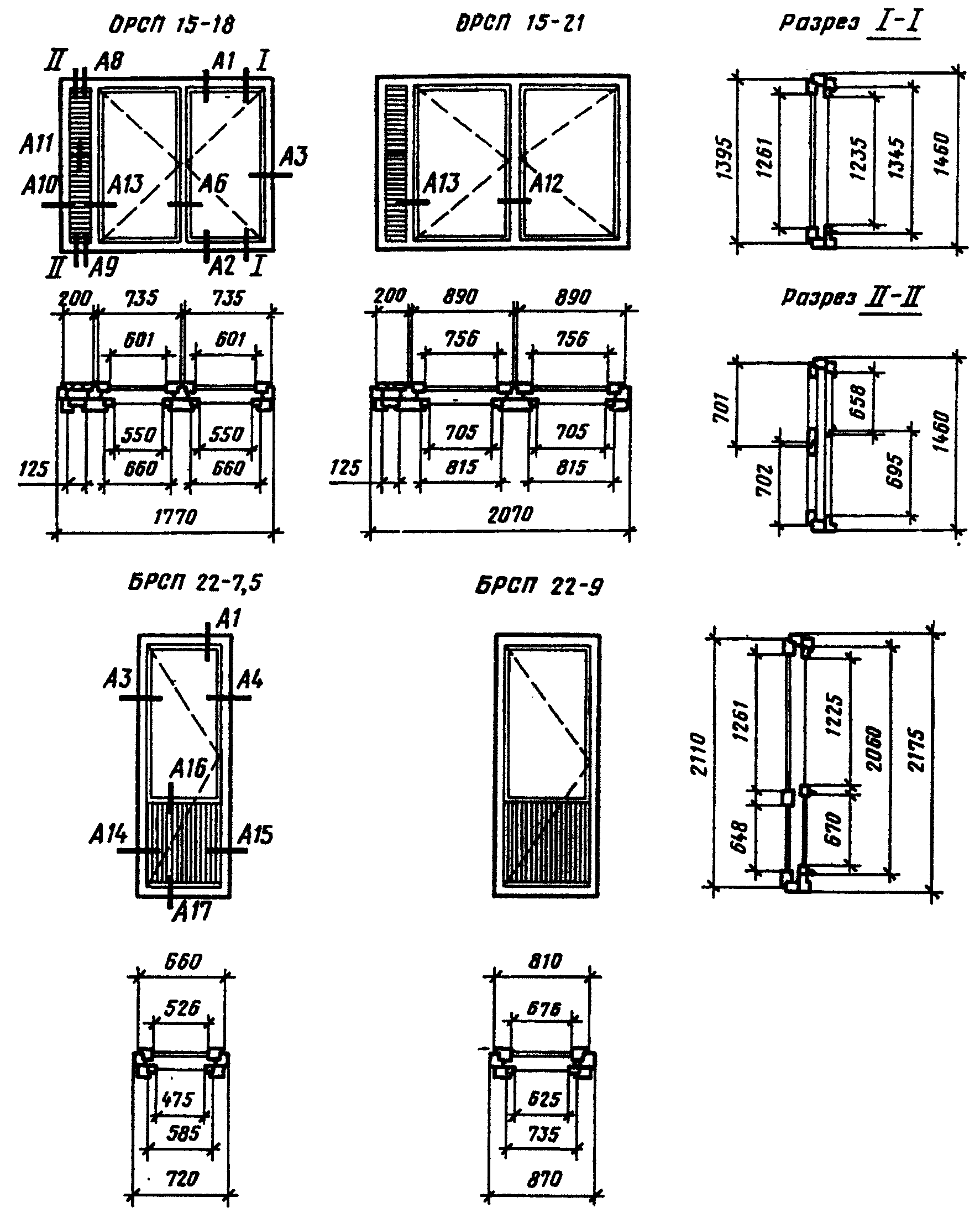

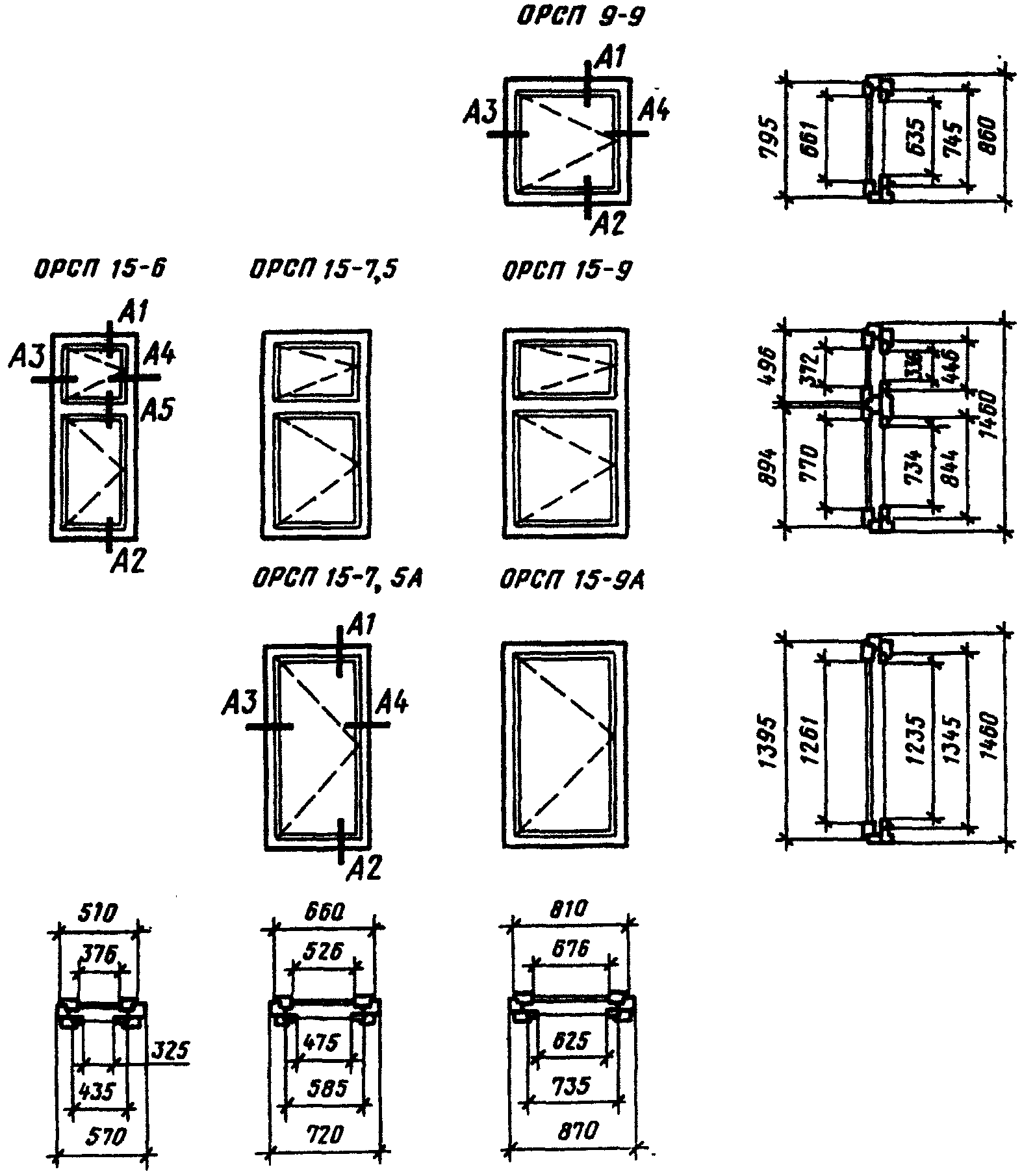

КОНСТРУКЦИЯ, ФОРМА, ОСНОВНЫЕ РАЗМЕРЫ И МАРКИ

ОКОН И БАЛКОННЫХ ДВЕРЕЙ ЖИЛЫХ ЗДАНИЙ

Черт. 3

Черт. 4

Черт. 5

СЕЧЕНИЯ ПО ПРИТВОРАМ ОКОН И БАЛКОННЫХ ДВЕРЕЙ

ЖИЛЫХ ЗДАНИЙ

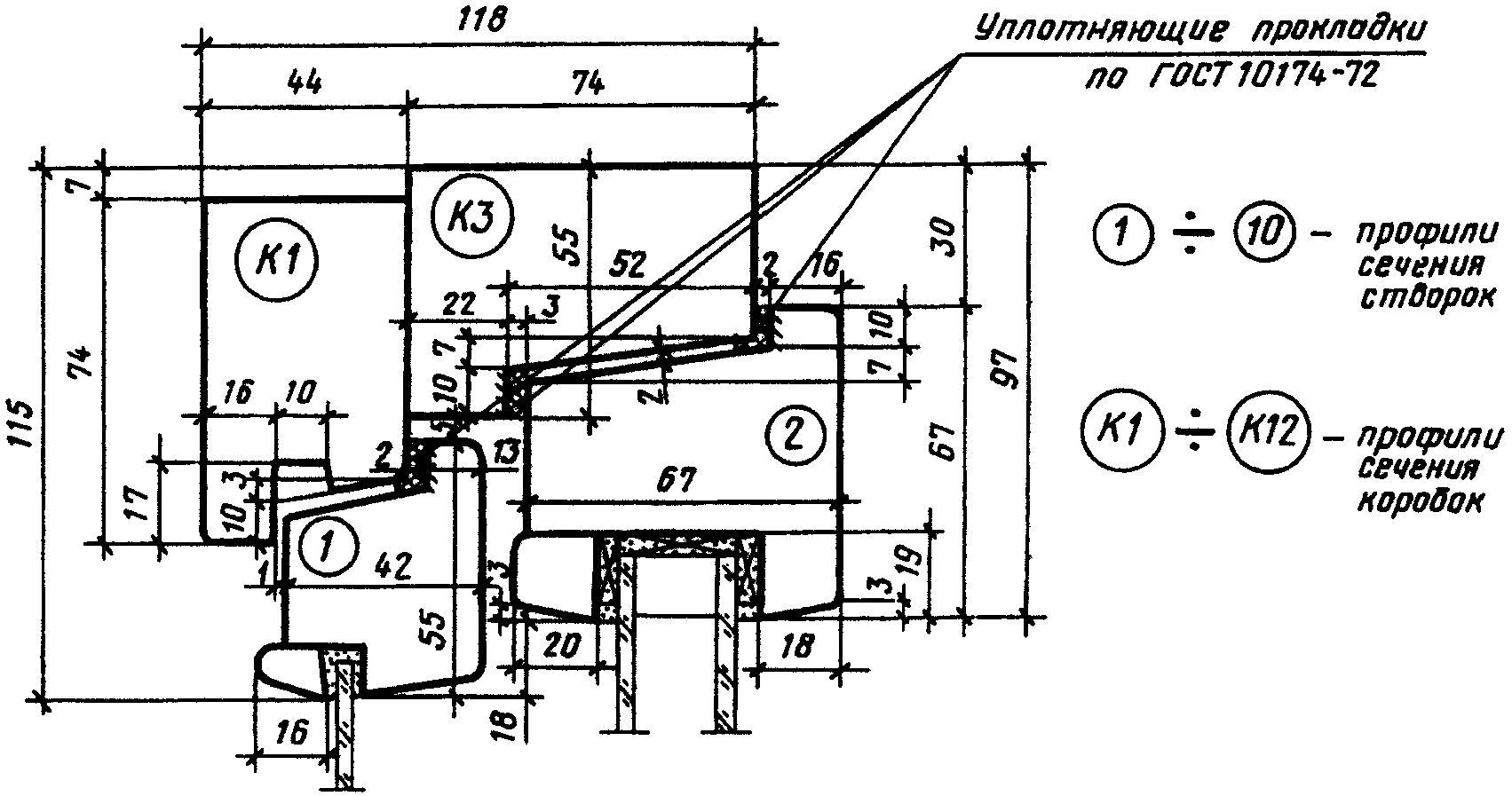

СЕЧЕНИЕ А1

Черт. 6

СЕЧЕНИЕ А2

Черт. 7.

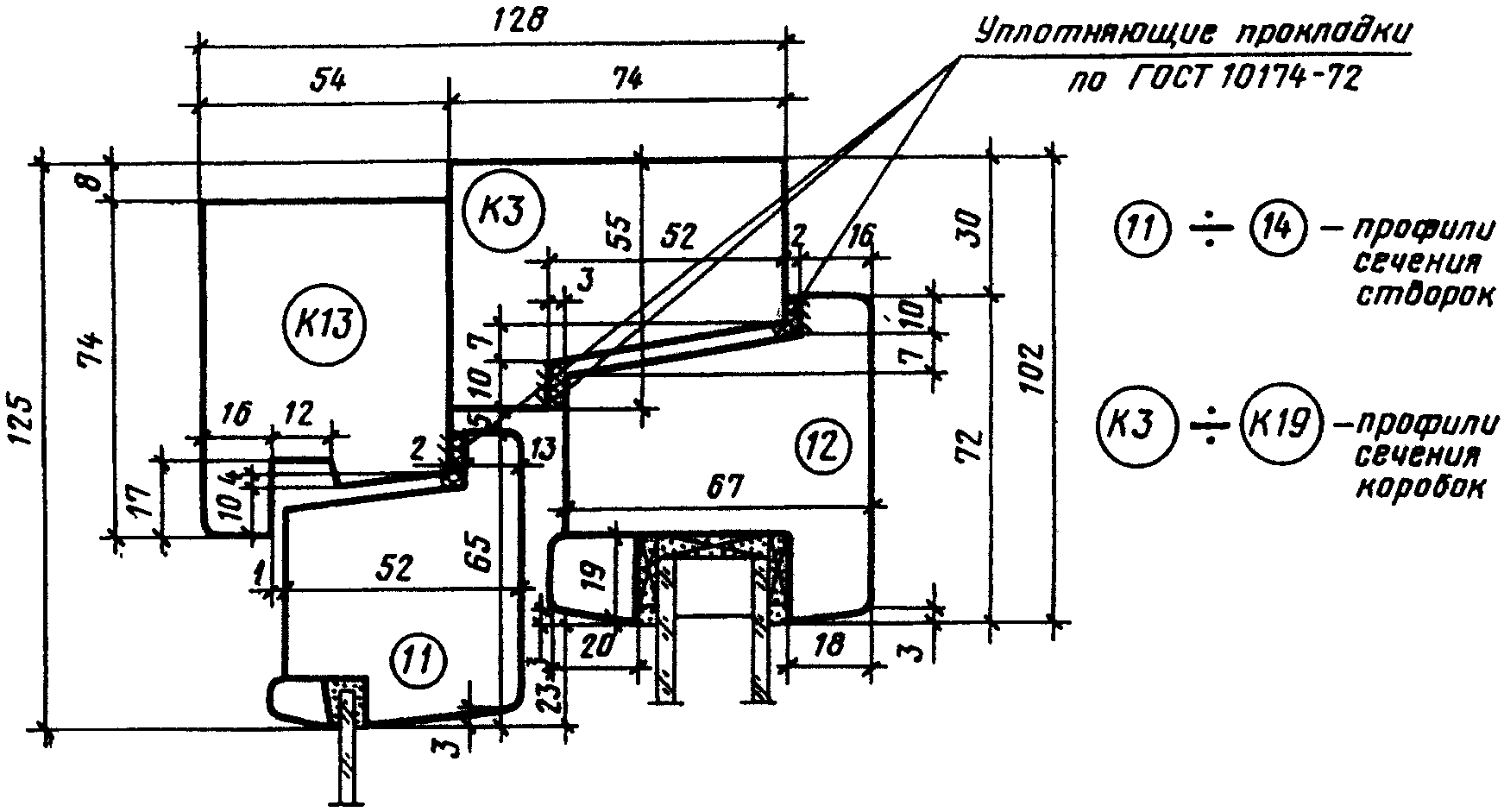

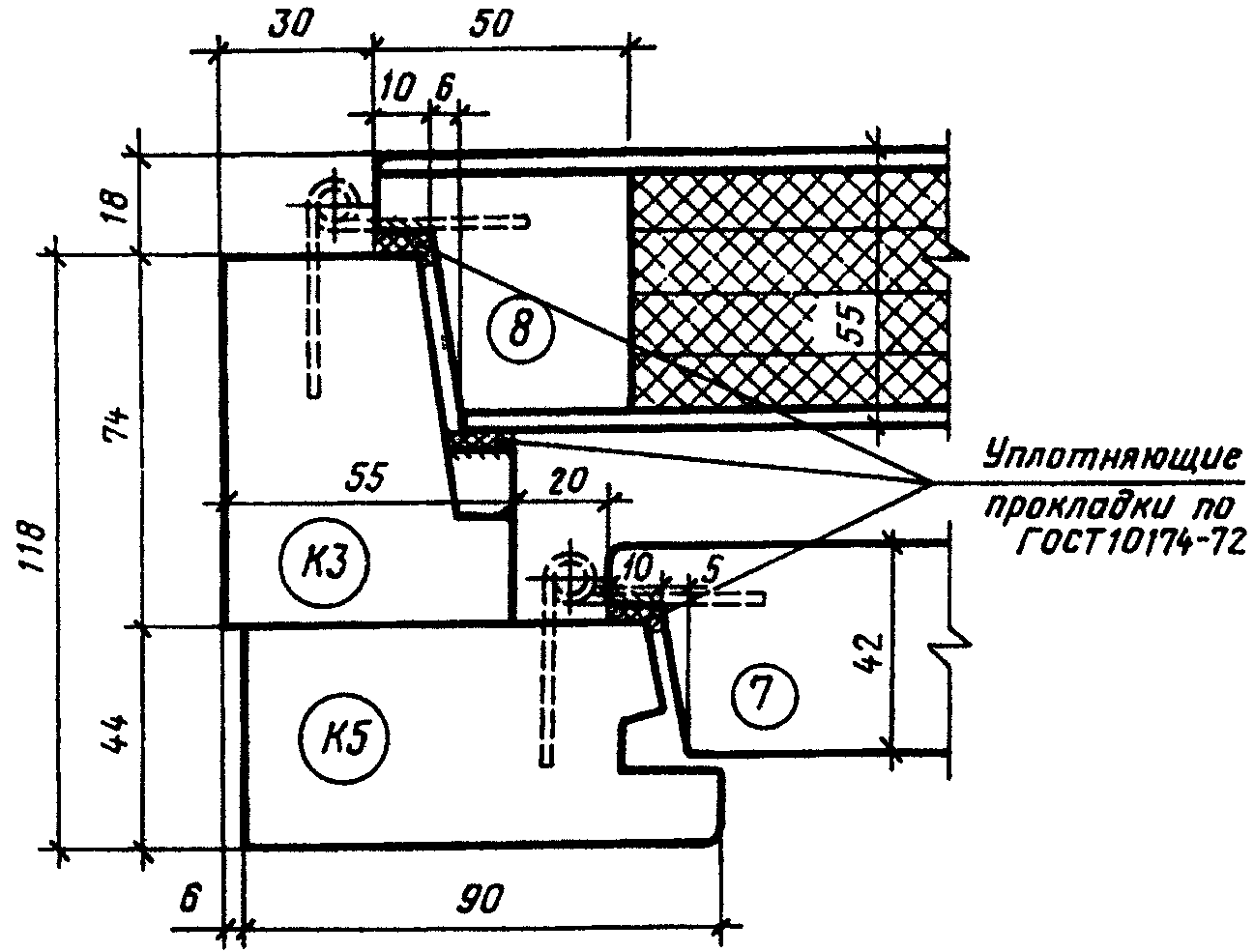

СЕЧЕНИЯ А3 и А4

??????????????????????????????????????????????????????????????????

Сечения ? а ? б ? в ? г ? д ? Детали

??????????????????????????????????????????????????????????????????

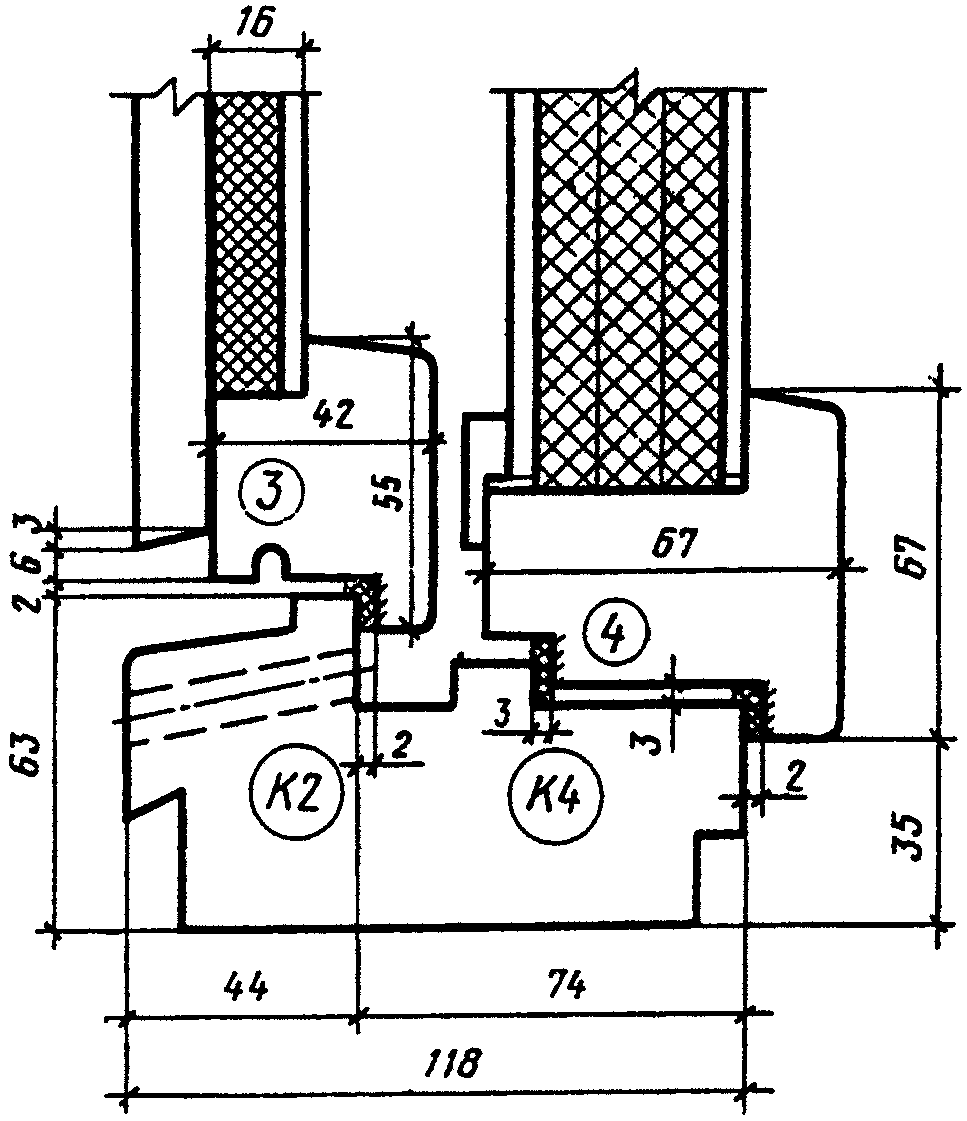

А3 ? 20 ? 33 ? 130 ? 90 ? 6 ? К5

А4 ? 5 ? 18 ? 115 ? 74 ? 7 ? К1

Черт. 8

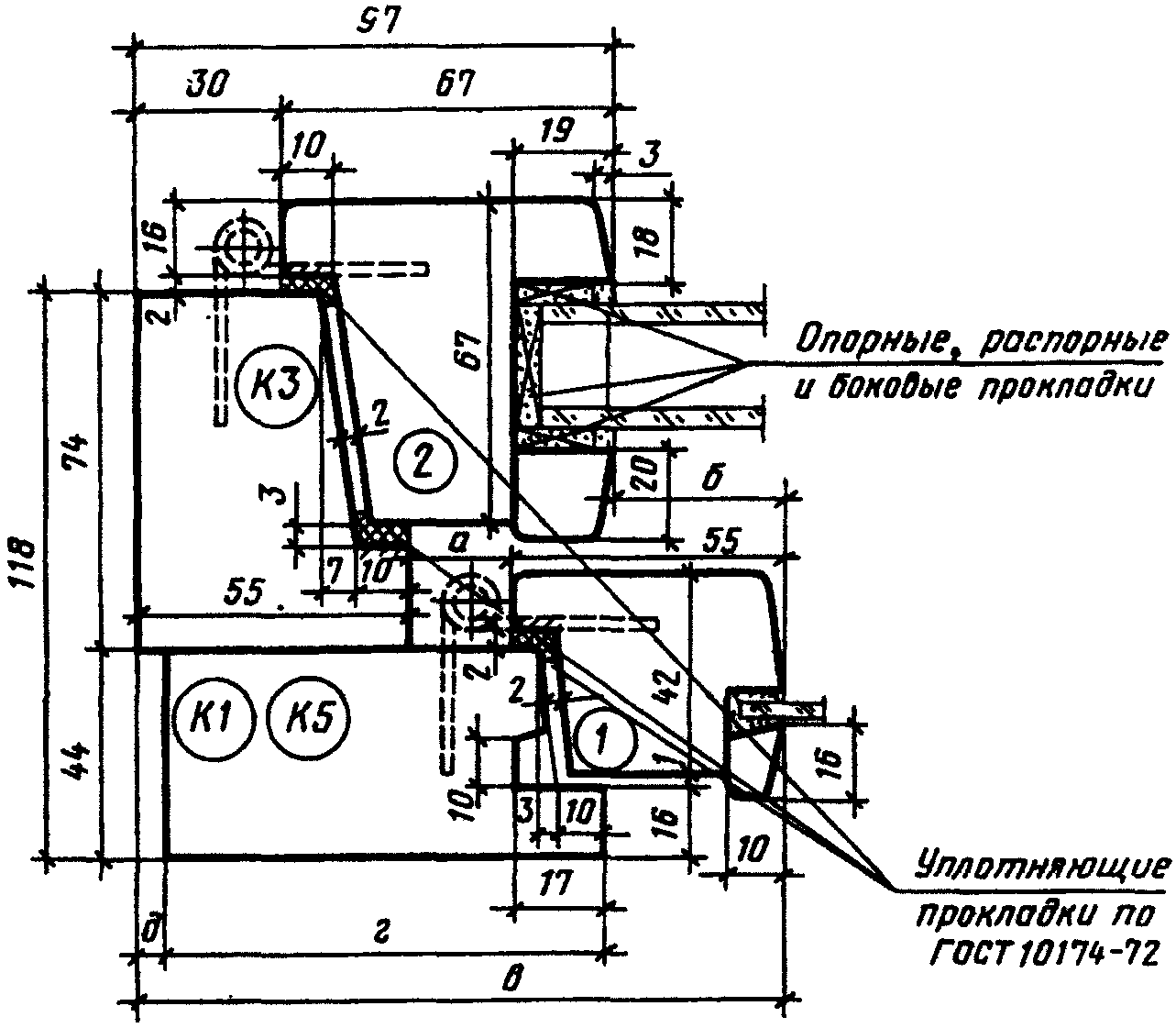

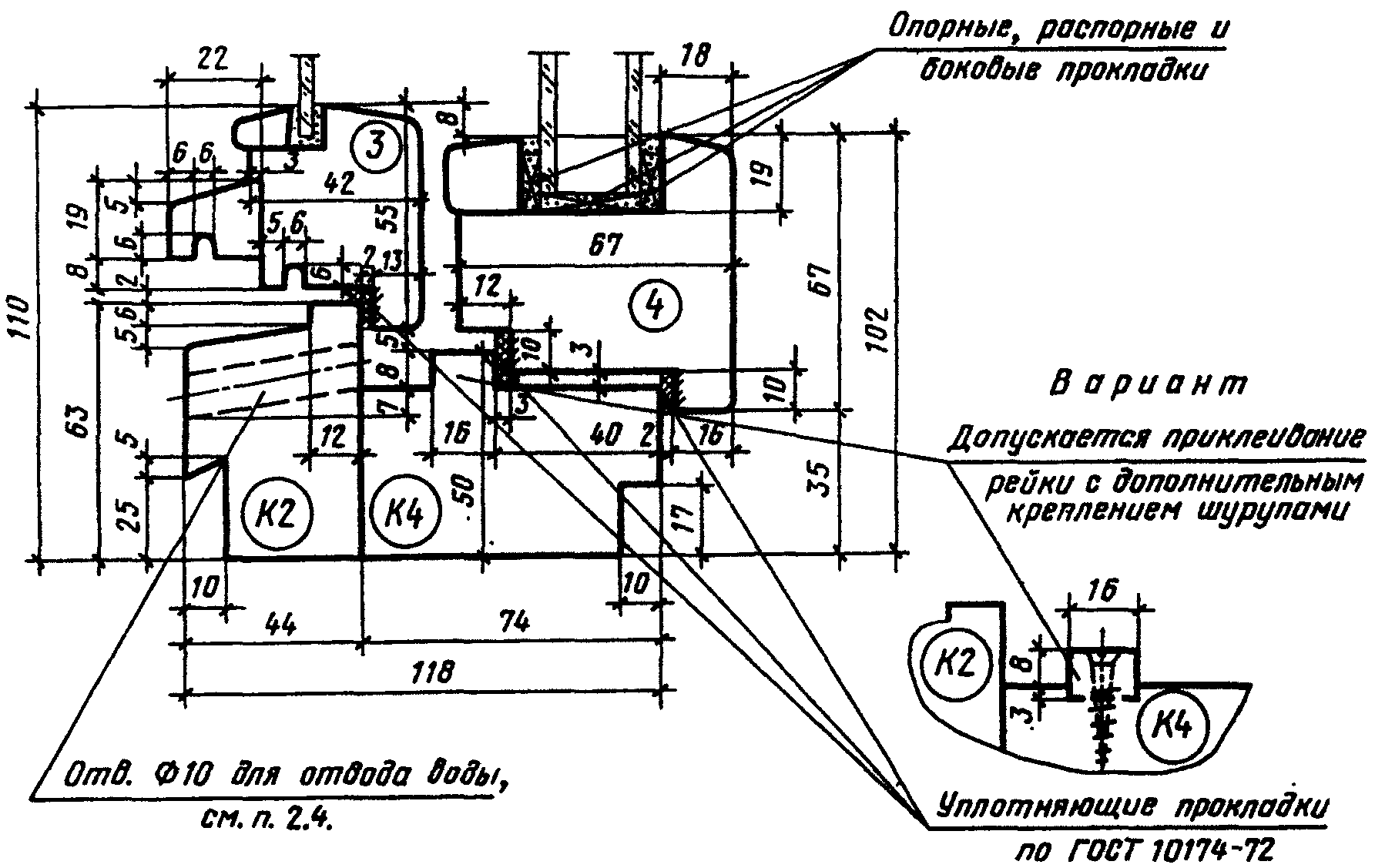

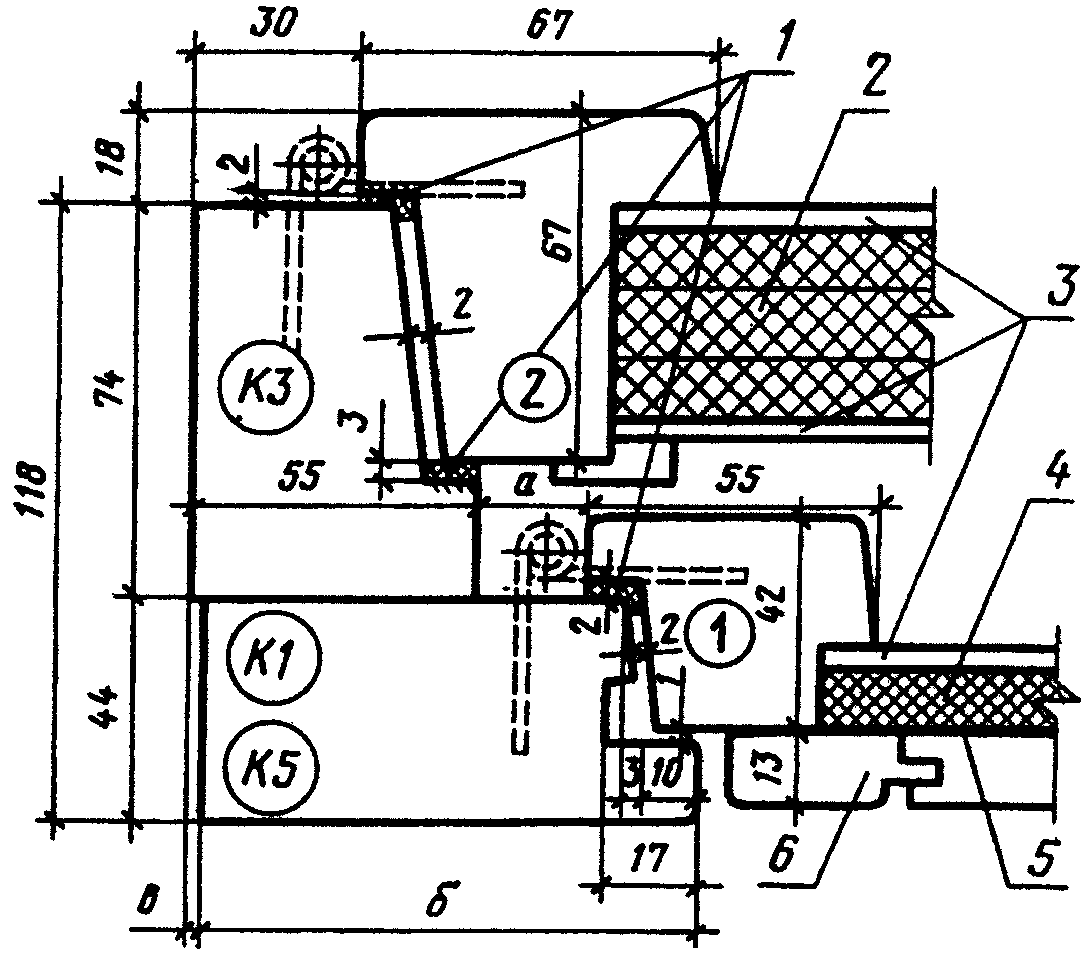

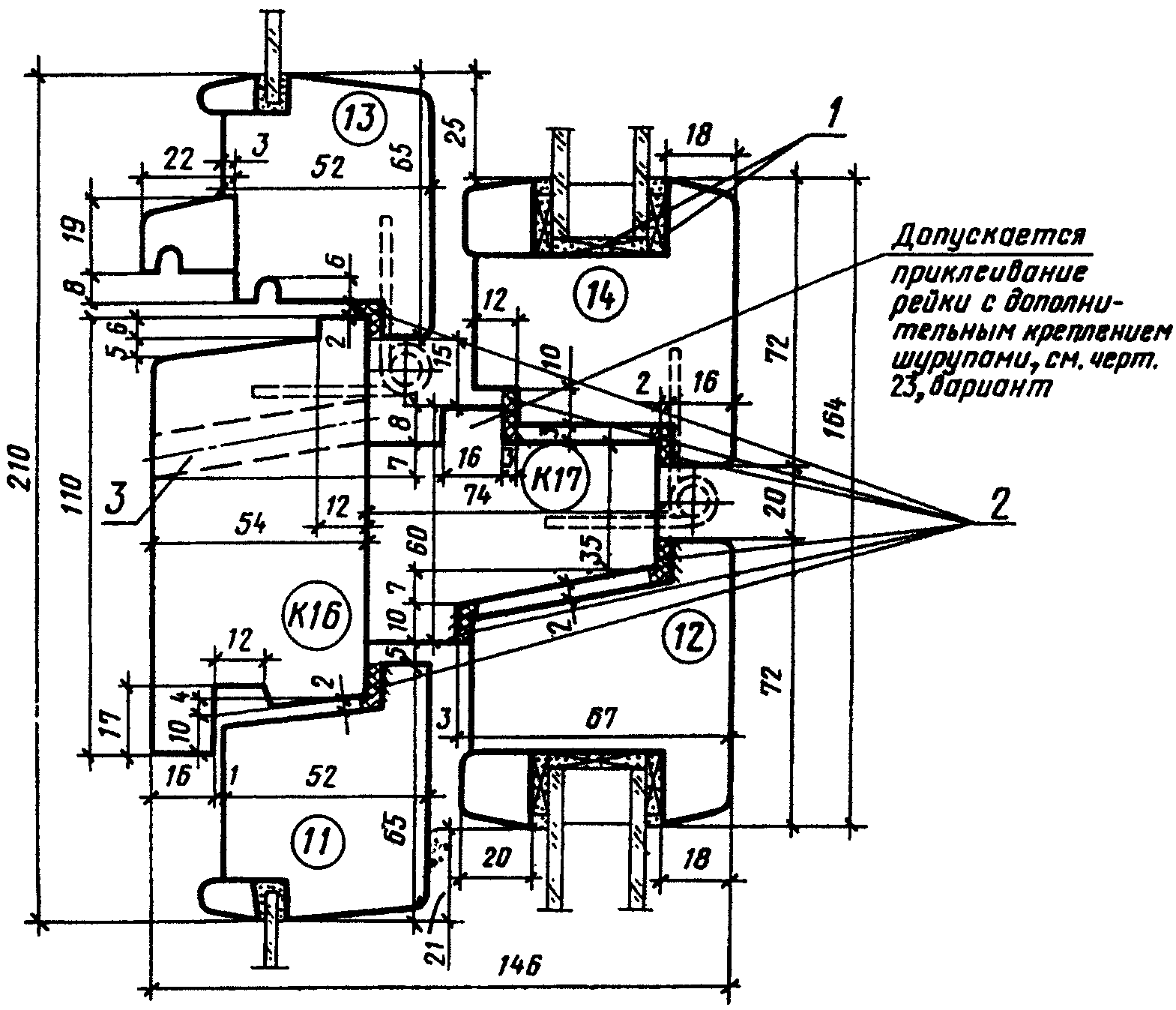

Сечение А5

ИС NORMPROD: примечание.

Взамен ГОСТ 10174-72 Постановлением Госстроя СССР от 27.07.1990 N 65 с 1 января 1991 года введен в действие ГОСТ 10174-90.

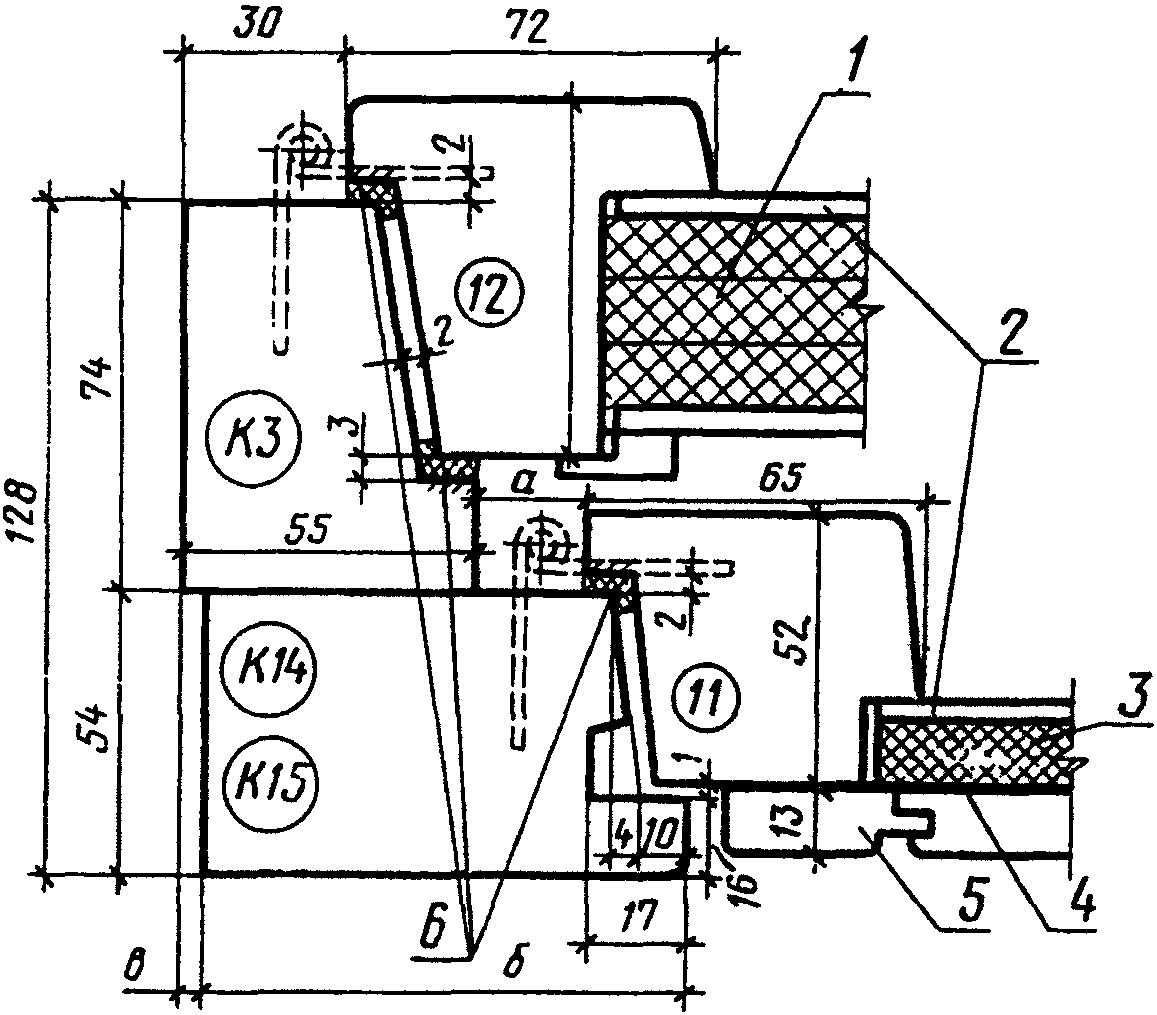

1 - опорные, распорные и боковые прокладки; 2 - допускается

приклеенная рейка с дополнительным креплением шурупами,

см. черт. 7, вариант; 3 - уплотняющие прокладки по

ГОСТ 10174-72; 4 - отверстие диаметром 10 мм для отвода воды,

см. п. 2.4

Черт. 9

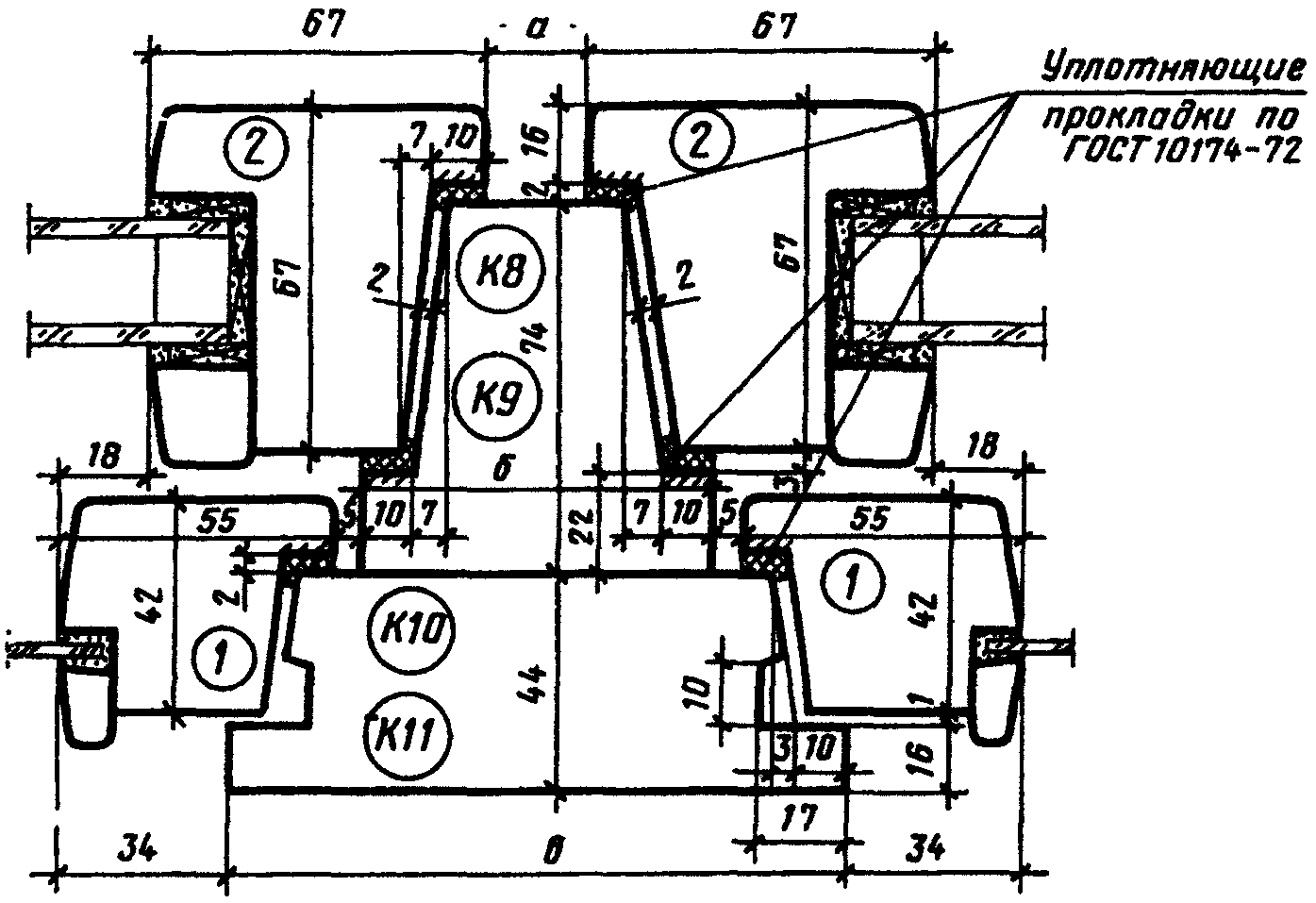

СЕЧЕНИЯ А6 и А12

??????????????????????????????????????????????????????????????????

Сечения ? а ? б ? в ? Детали

??????????????????????????????????????????????????????????????????

А6 ? 20 ? 70 ? 122 ? К8; К10

А12 ? 10 ? 60 ? 112 ? К9; К11

Черт. 10

СЕЧЕНИЯ А7 и А13

??????????????????????????????????????????????????????????????????

Сечения ? а ? б ? в ? Детали

??????????????????????????????????????????????????????????????????

А7 ? 5 ? 18 ? 122 ? К10

А13 ? 20 ? 33 ? 137 ? К12

Черт. 11

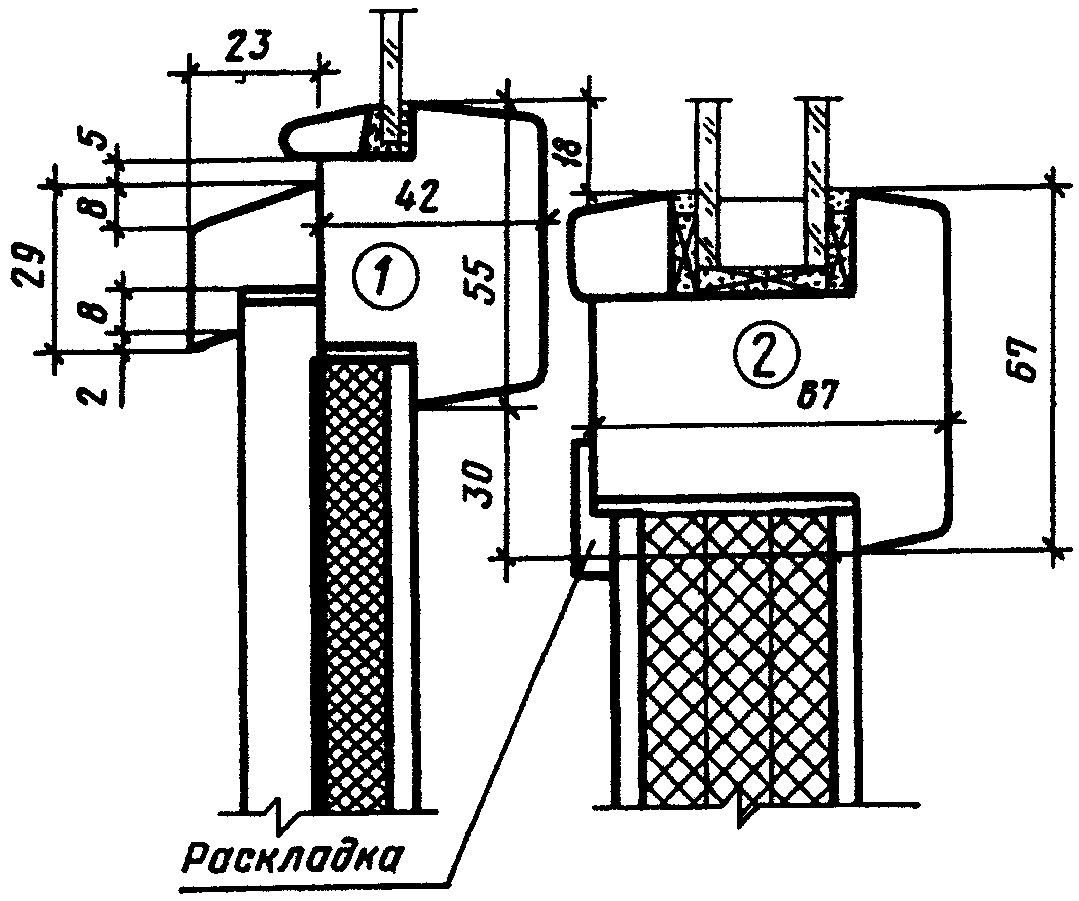

СЕЧЕНИЕ А8

ИС NORMPROD: примечание.

Взамен ГОСТ 4598-74 Постановлением Госстроя СССР от 19.12.1985 N 240 с 31 января 1986 года введен в действие ГОСТ 4598-86.

ИС NORMPROD: примечание.

Взамен ГОСТ 10174-72 Постановлением Госстроя СССР от 27.07.1990 N 65 с 1 января 1991 года введен в действие ГОСТ 10174-90.

ИС NORMPROD: примечание.

Постановлением Минстроя РФ от 06.12.1996 N 18-90 с 1 апреля 1997 года введен в действие ГОСТ 9573-96.

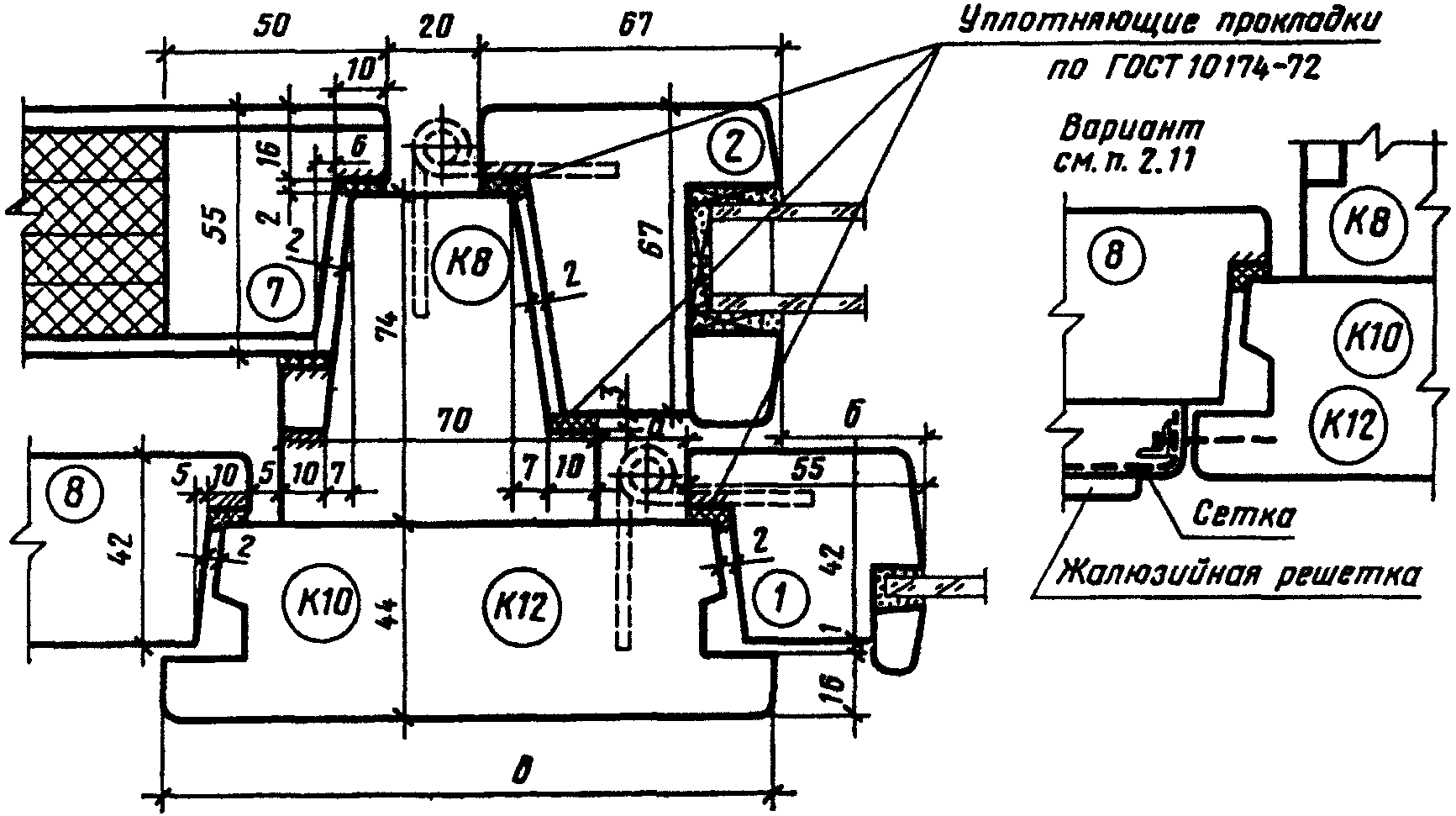

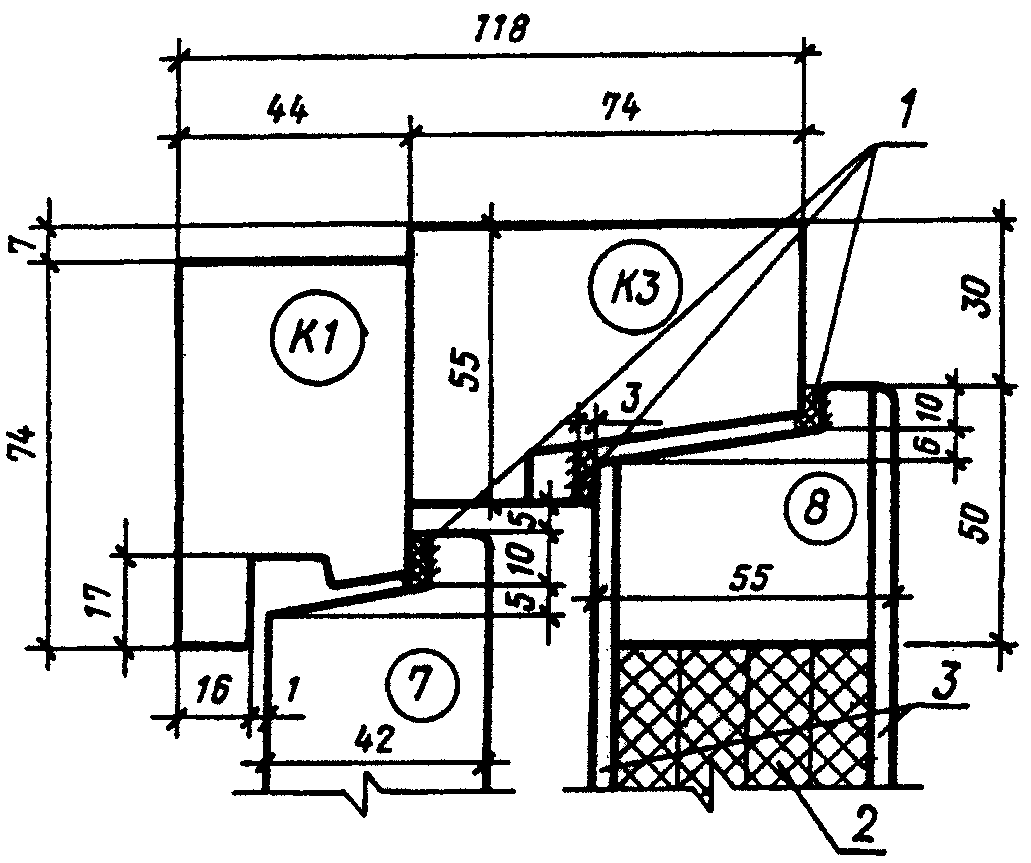

1 - уплотняющие прокладки по ГОСТ 10174-72; 2 - мягкая

древесно-волокнистая плита толщиной 12 мм, 4 слоя,

по ГОСТ 4598-74, вариант: допускается заполнение полужесткими

минераловатными плитами на синтетическом связующем по

ГОСТ 9573-72; 3 - твердая древесно-волокнистая плита Т-400

толщиной 3,2 мм по ГОСТ 4598-74

Черт. 12

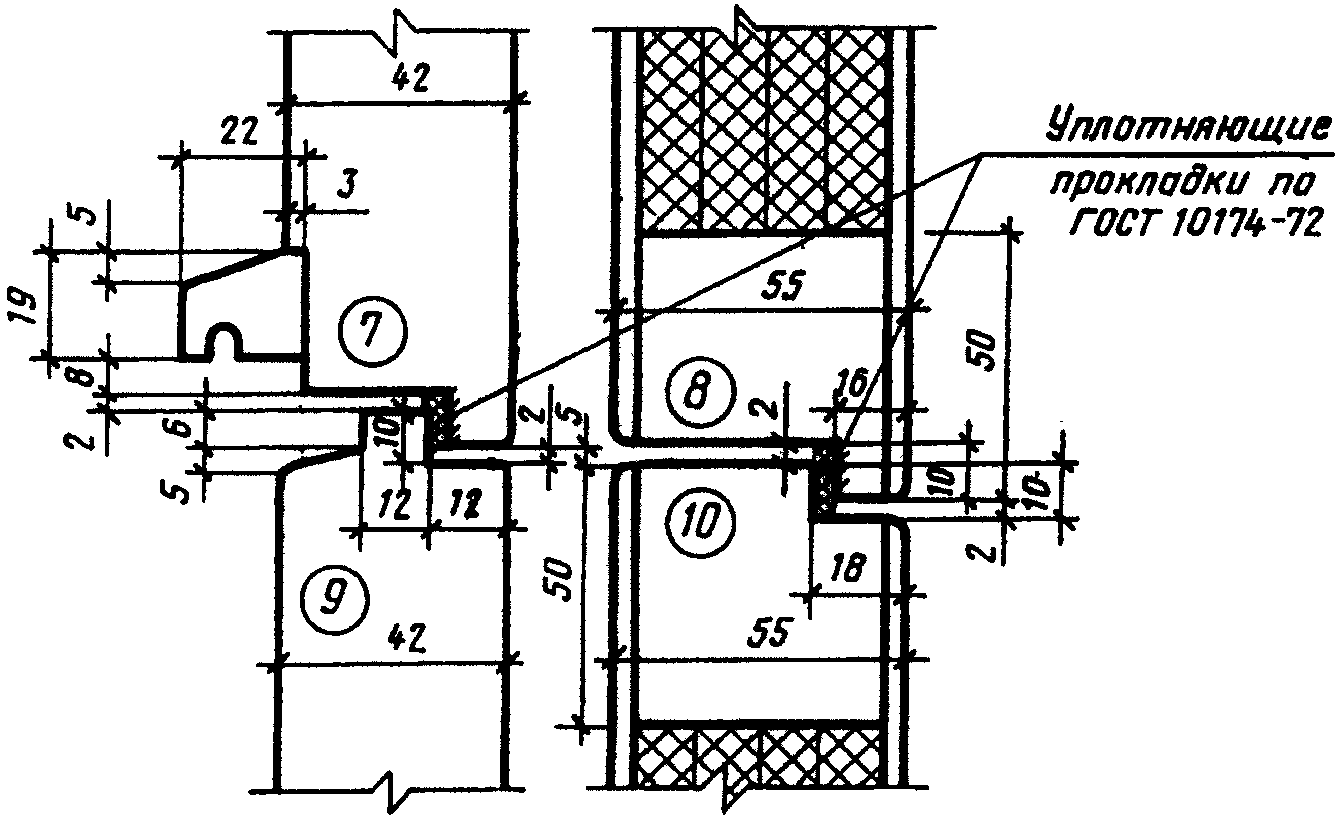

СЕЧЕНИЕ А9

Черт. 13

Сечение А10

Черт. 14

Сечение А11

Черт. 15

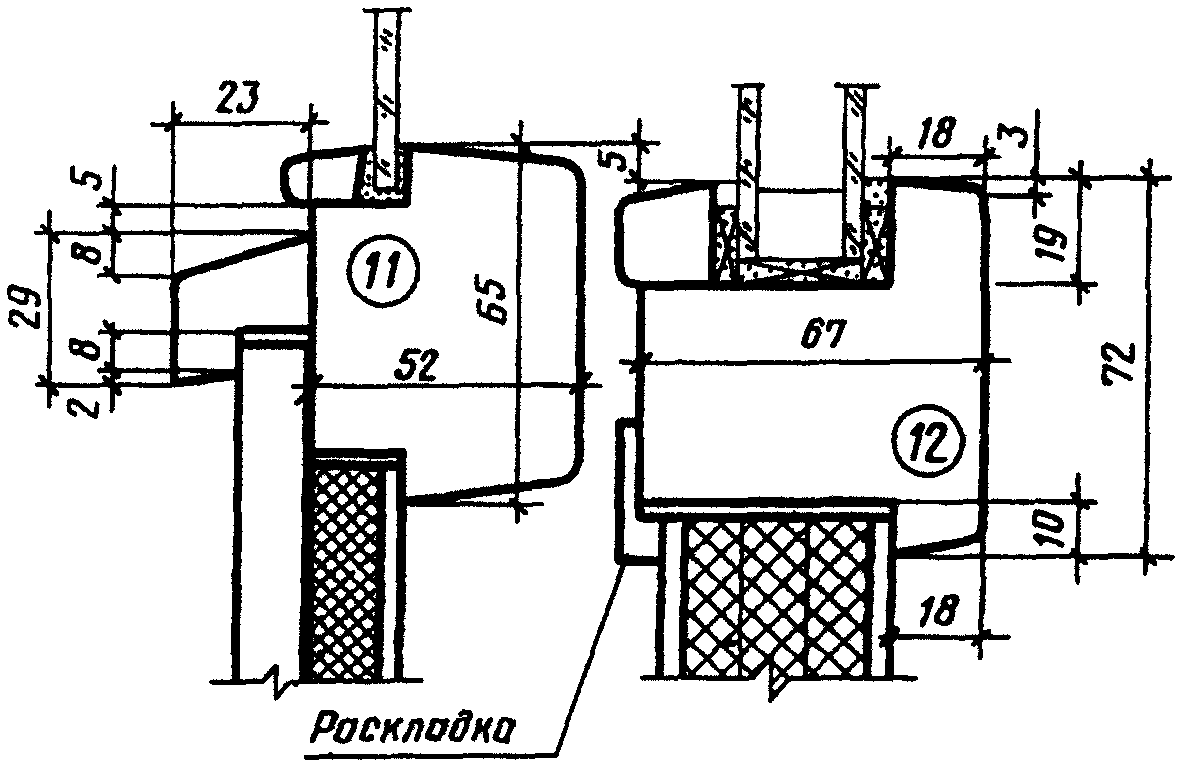

Сечения А14 и А15

??????????????????????????????????????????????????????????????????

Сечения ? а ? б ? в ? Детали

??????????????????????????????????????????????????????????????????

А14 ? 20 ? 90 ? 6 ? К5

А15 ? 5 ? 74 ? 7 ? К1

ИС NORMPROD: примечание.

Взамен ГОСТ 10174-72 Постановлением Госстроя СССР от 27.07.1990 N 65 с 1 января 1991 года введен в действие ГОСТ 10174-90.

ИС NORMPROD: примечание.

Взамен ГОСТ 2697-75 Постановлением Госстандарта СССР от 31.10.1983 N 294 с 1 января 1985 года введен в действие ГОСТ 2697-83.

ИС NORMPROD: примечание.

Постановлением Минстроя РФ от 06.12.1996 N 18-90 с 1 апреля 1997 года введен в действие ГОСТ 9573-96.

ИС NORMPROD: примечание.

Взамен ГОСТ 8242-75 Постановлением Госстроя СССР от 15.08.1988 N 163 с 1 января 1989 года введен в действие ГОСТ 8242-88.

1 - уплотняющие прокладки по ГОСТ 10174-72; 2 - мягкая

древесно-волокнистая плита толщиной 12 мм, 3 слоя, по

ГОСТ 4596-74, вариант: допускается заполнение минераловатными

полужесткими плитами на синтетическом связующем по

ГОСТ 9573-72; 3 - твердая древесно-волокнистая плита Т-400

толщиной 3,2 мм по ГОСТ 4598-74; 4 - мягкая

древесно-волокнистая плита толщиной 12 мм по ГОСТ 4598-74;

5 - пергамин по ГОСТ 2697-75; 6 - обшивка типа 2

по ГОСТ 8242-75

Черт. 16

СЕЧЕНИЕ А16

Черт. 17

СЕЧЕНИЕ А17

Черт. 18

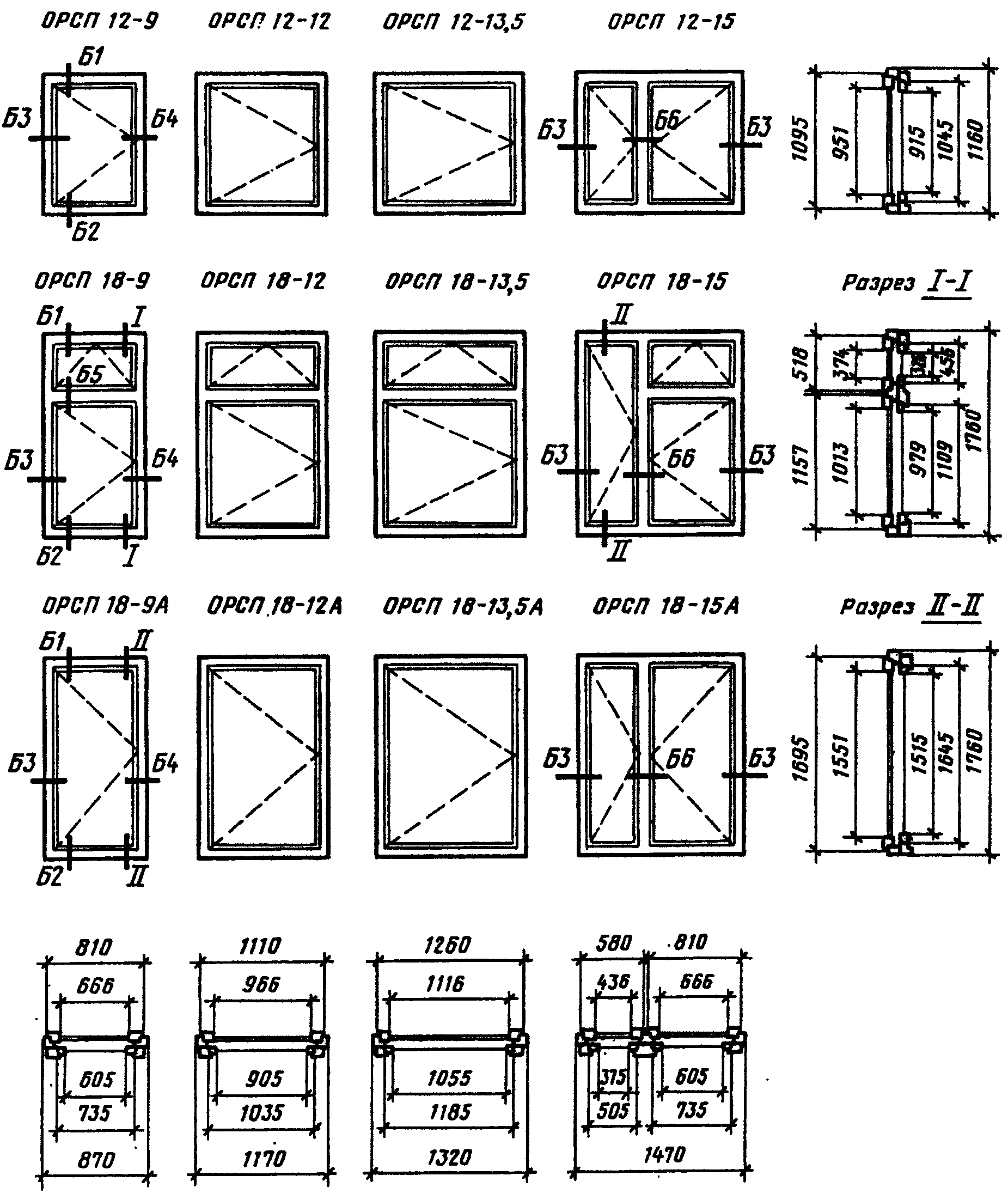

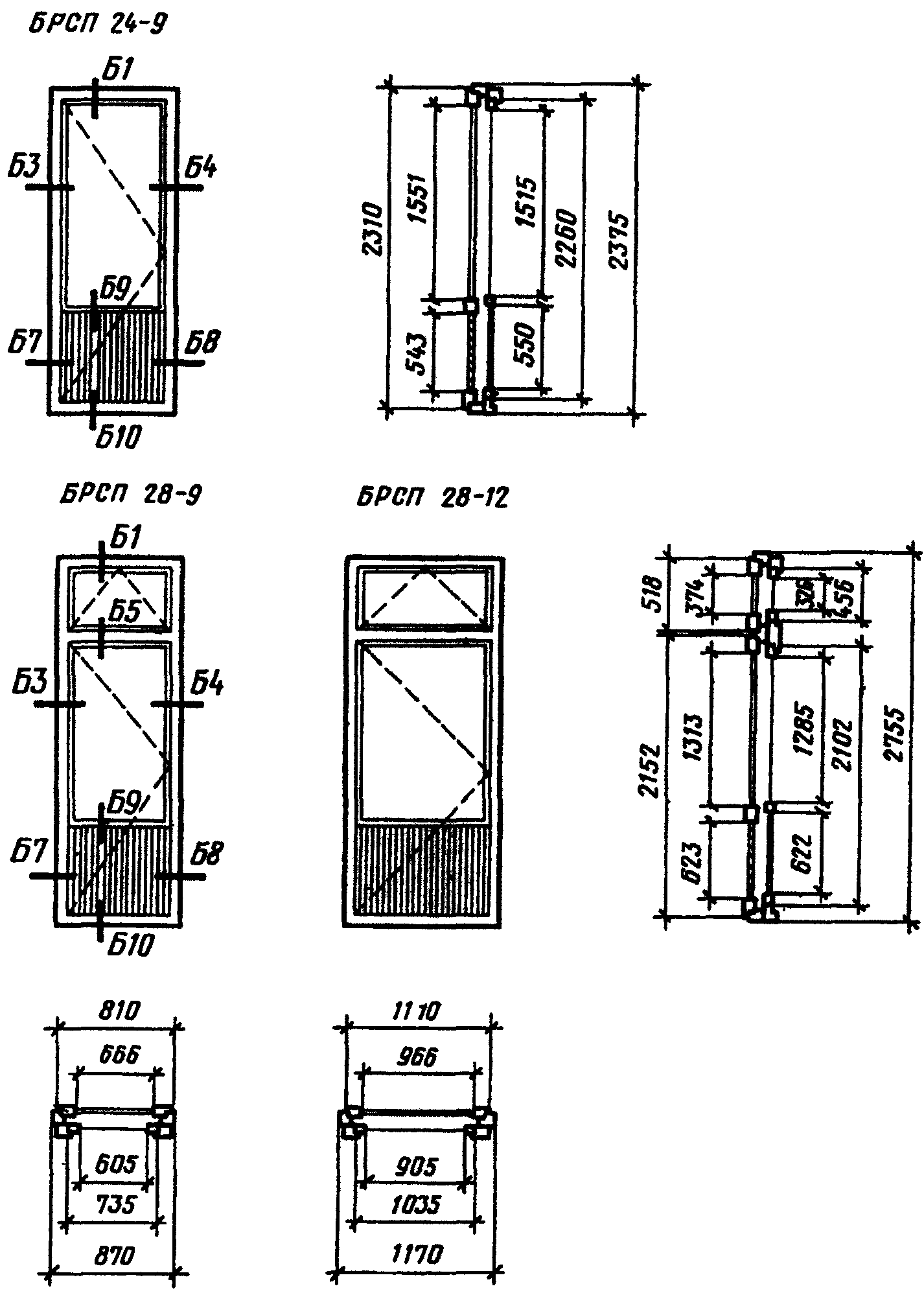

КОНСТРУКЦИЯ, ФОРМА, ОСНОВНЫЕ РАЗМЕРЫ И МАРКИ ОКОН

И БАЛКОННЫХ ДВЕРЕЙ ОБЩЕСТВЕННЫХ ЗДАНИЙ

Черт. 19

Черт. 20

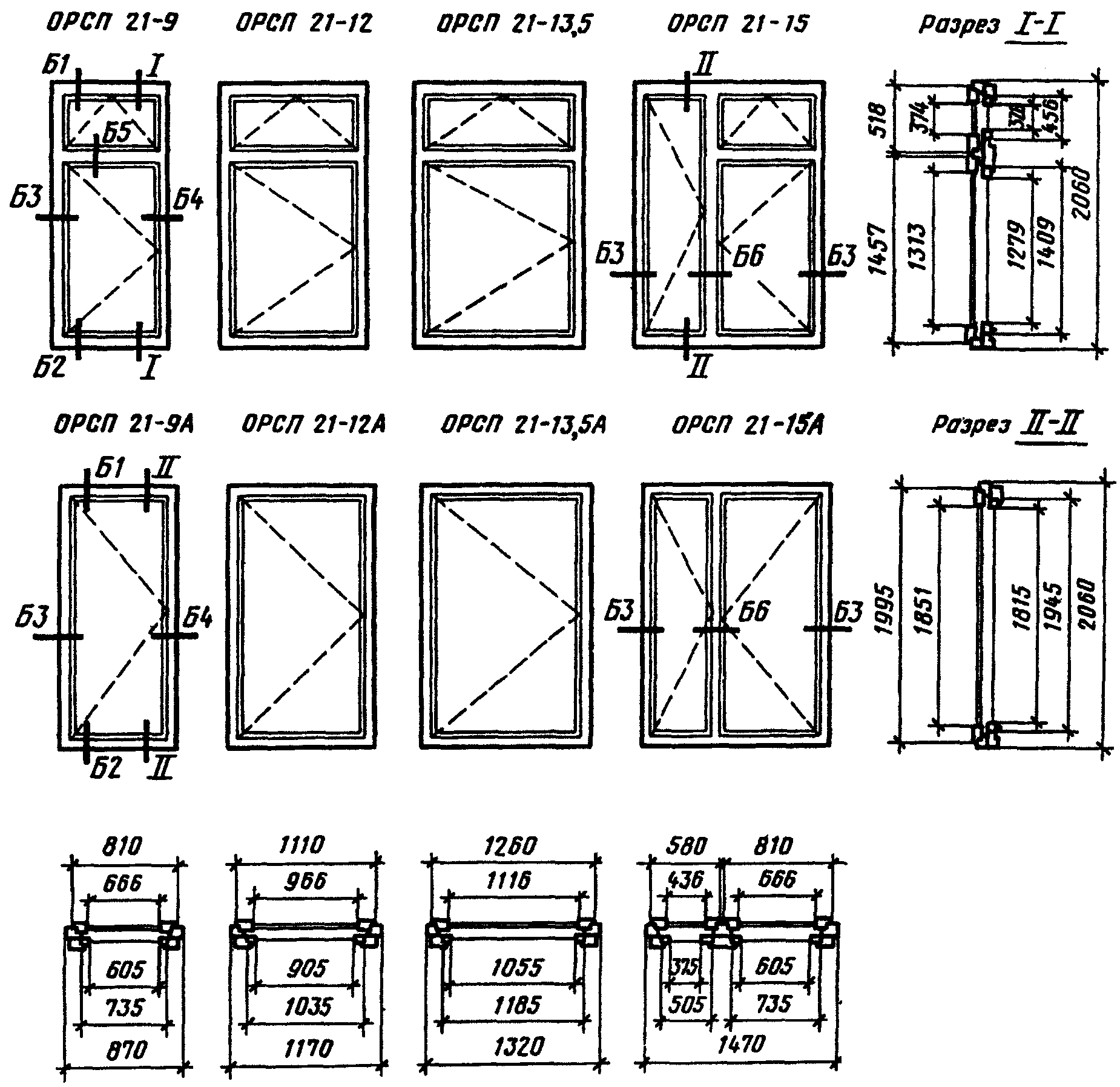

Черт. 21

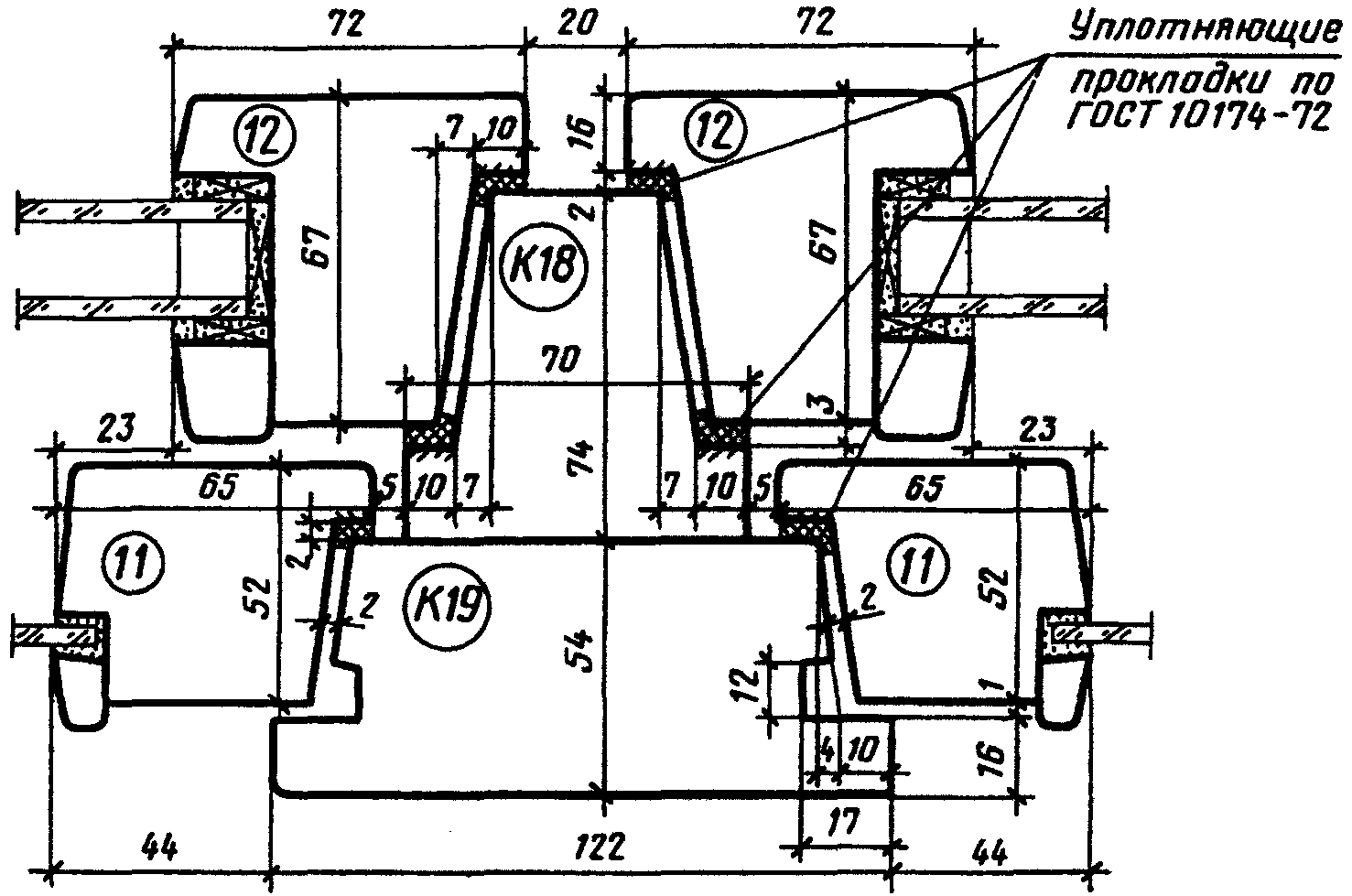

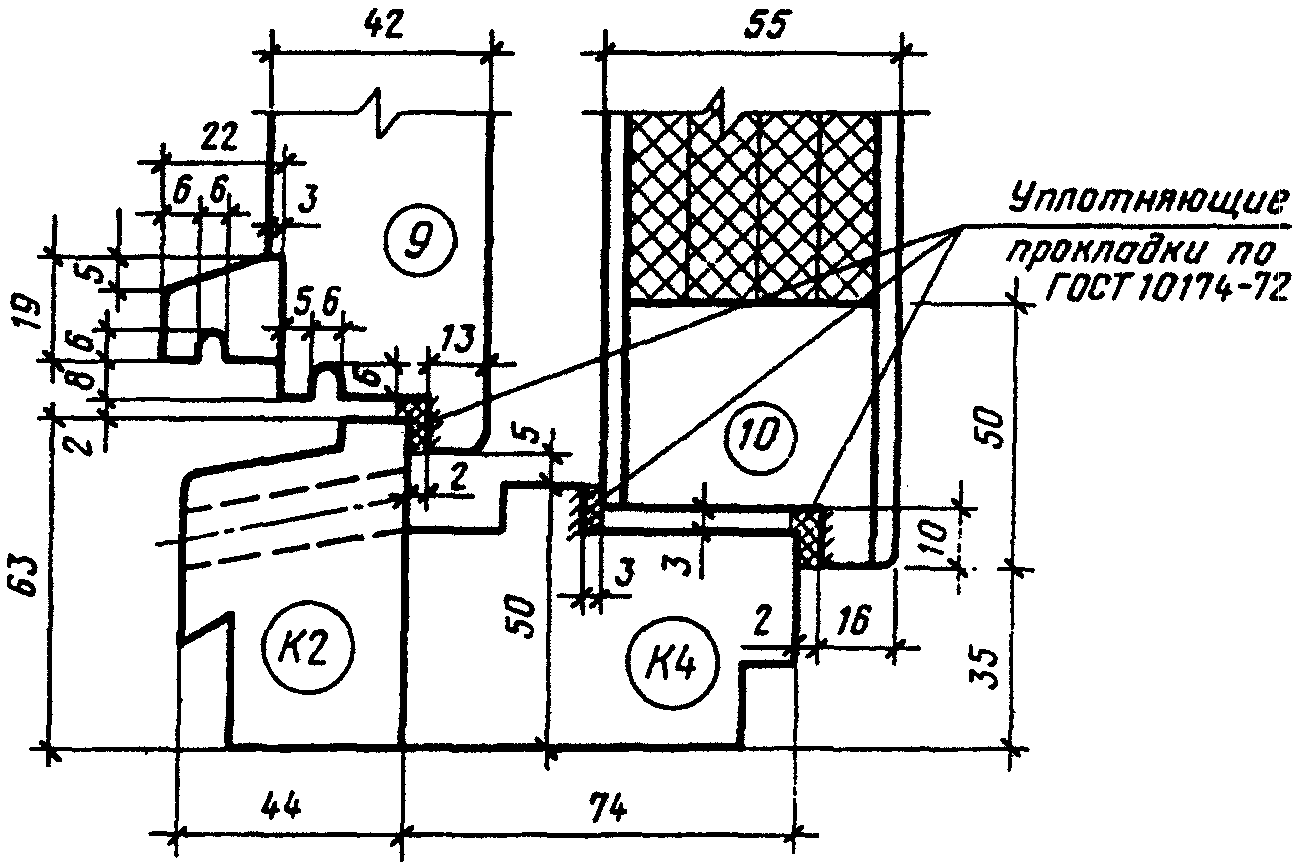

СЕЧЕНИЯ ПО ПРИТВОРАМ ОКОН И БАЛКОННЫХ ДВЕРЕЙ

ОБЩЕСТВЕННЫХ ЗДАНИЙ

СЕЧЕНИЕ Б1

Черт. 22

СЕЧЕНИЕ Б2

Черт. 23

СЕЧЕНИЯ Б3 и Б4

??????????????????????????????????????????????????????????????????

Сечения ? а ? б ? в ? г ? д ? Детали

??????????????????????????????????????????????????????????????????

Б3 ? 20 ? 38 ? 140 ? 90 ? 6 ? К15

Б4 ? 5 ? 23 ? 125 ? 74 ? 7 ? К14

Черт. 24

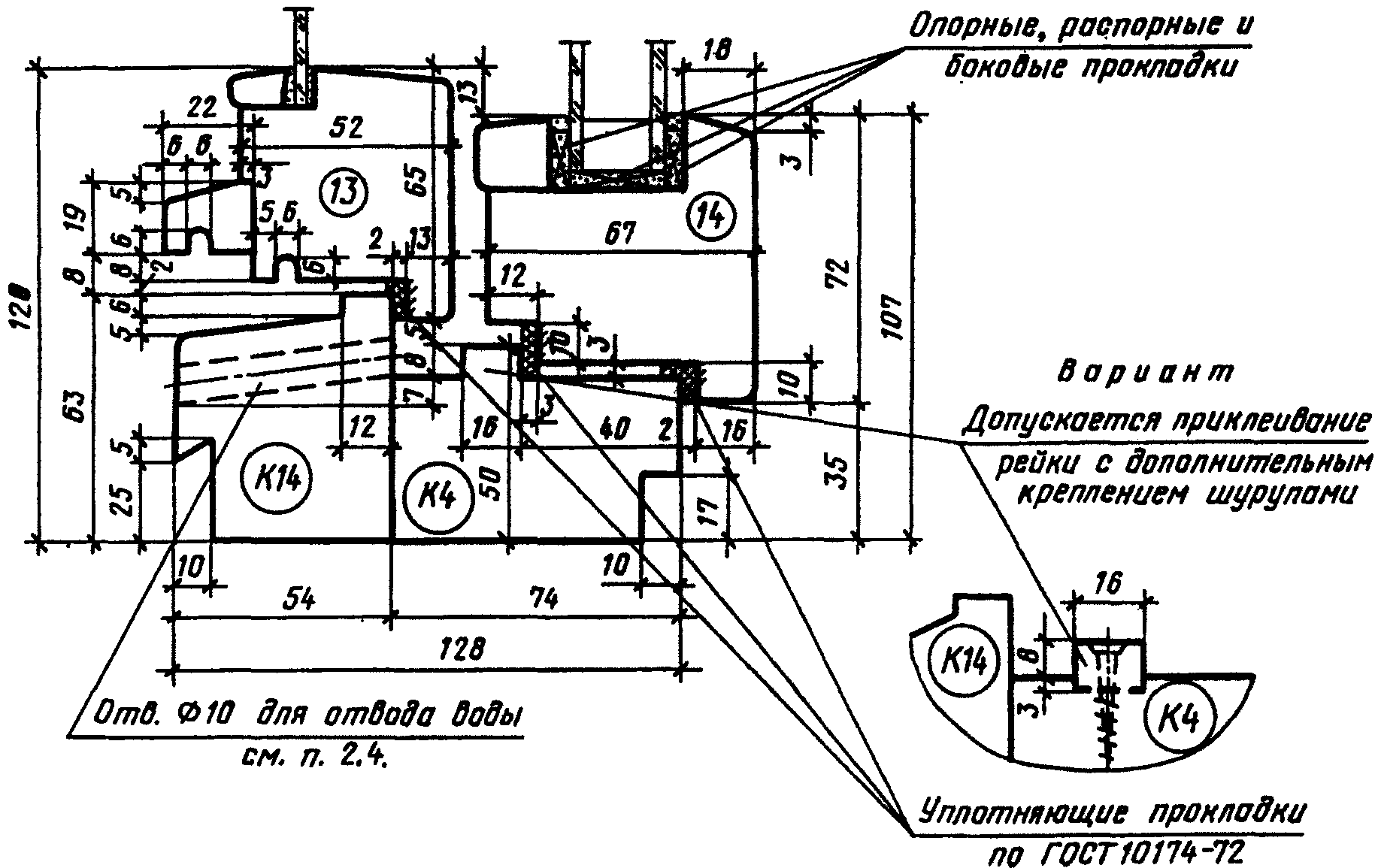

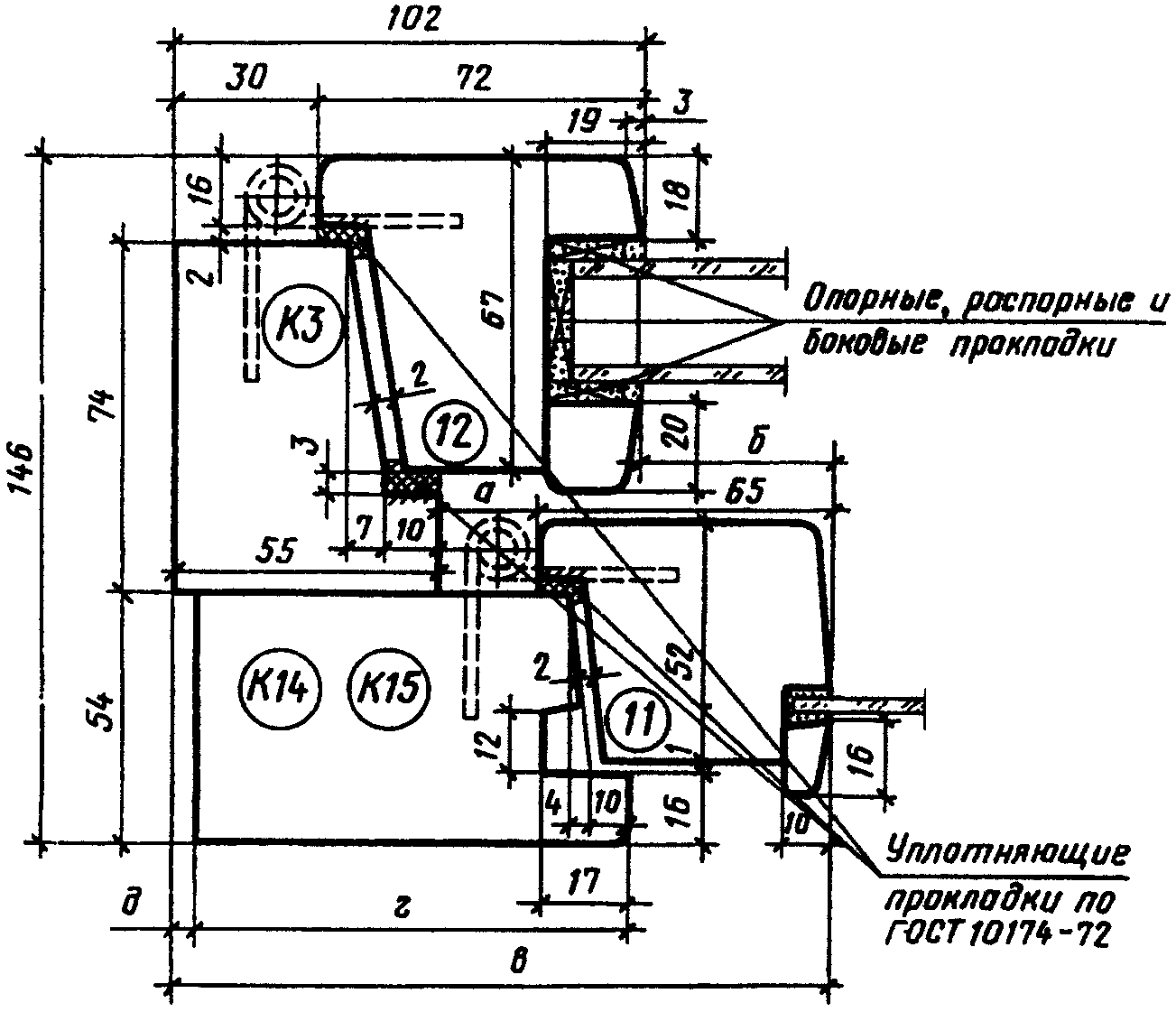

СЕЧЕНИЕ Б5

ИС NORMPROD: примечание.

Взамен ГОСТ 10174-72 Постановлением Госстроя СССР от 27.07.1990 N 65 с 1 января 1991 года введен в действие ГОСТ 10174-90.

1 - опорные, распорные и боковые прокладки; 2 - уплотняющие

прокладки по ГОСТ 10174-72; 3 - отверстие диаметром 10 мм

для отвода воды, см п. 2.4.

Черт. 25

СЕЧЕНИЕ Б6

Черт. 26

СЕЧЕНИЯ Б7 И Б8

??????????????????????????????????????????????????????????????????

Сечения ? а ? б ? в ? Детали

??????????????????????????????????????????????????????????????????

Б7 ? 20 ? 90 ? 6 ? К15

Б8 ? 5 ? 74 ? 7 ? К14

ИС NORMPROD: примечание.

Взамен ГОСТ 10174-72 Постановлением Госстроя СССР от 27.07.1990 N 65 с 1 января 1991 года введен в действие ГОСТ 10174-90.

ИС NORMPROD: примечание.

Взамен ГОСТ 2697-75 Постановлением Госстандарта СССР от 31.10.1983 N 294 с 1 января 1985 года введен в действие ГОСТ 2697-83.

ИС NORMPROD: примечание.

Взамен ГОСТ 4598-74 Постановлением Госстроя СССР от 19.12.1985 N 240 с 31 января 1986 года введен в действие ГОСТ 4598-86.

ИС NORMPROD: примечание.

Постановлением Минстроя РФ от 06.12.1996 N 18-90 с 1 апреля 1997 года введен в действие ГОСТ 9573-96.

ИС NORMPROD: примечание.

Взамен ГОСТ 8242-75 Постановлением Госстроя СССР от 15.08.1988 N 163 с 1 января 1989 года введен в действие ГОСТ 8242-88.

1 - мягкая древесно-волокнистая плита толщиной 12 мм,

3 слоя по ГОСТ 4598-74, вариант: допускается заполнение

полужесткими минераловатными плитами на синтетическом

связующем по ГОСТ 9573-72; 2 - твердая древесно-волокнистая

плита Т-400 толщиной 3,2 мм по ГОСТ 4598-74; 3 - мягкая

древесно-волокнистая плита толщиной 12 мм по ГОСТ 4598-74;

4 - пергамин по ГОСТ 2697-75; 5 - обшивка типа 2

по ГОСТ 8242-75; 6 - уплотняющие прокладки по ГОСТ 10174-72.

Черт. 27

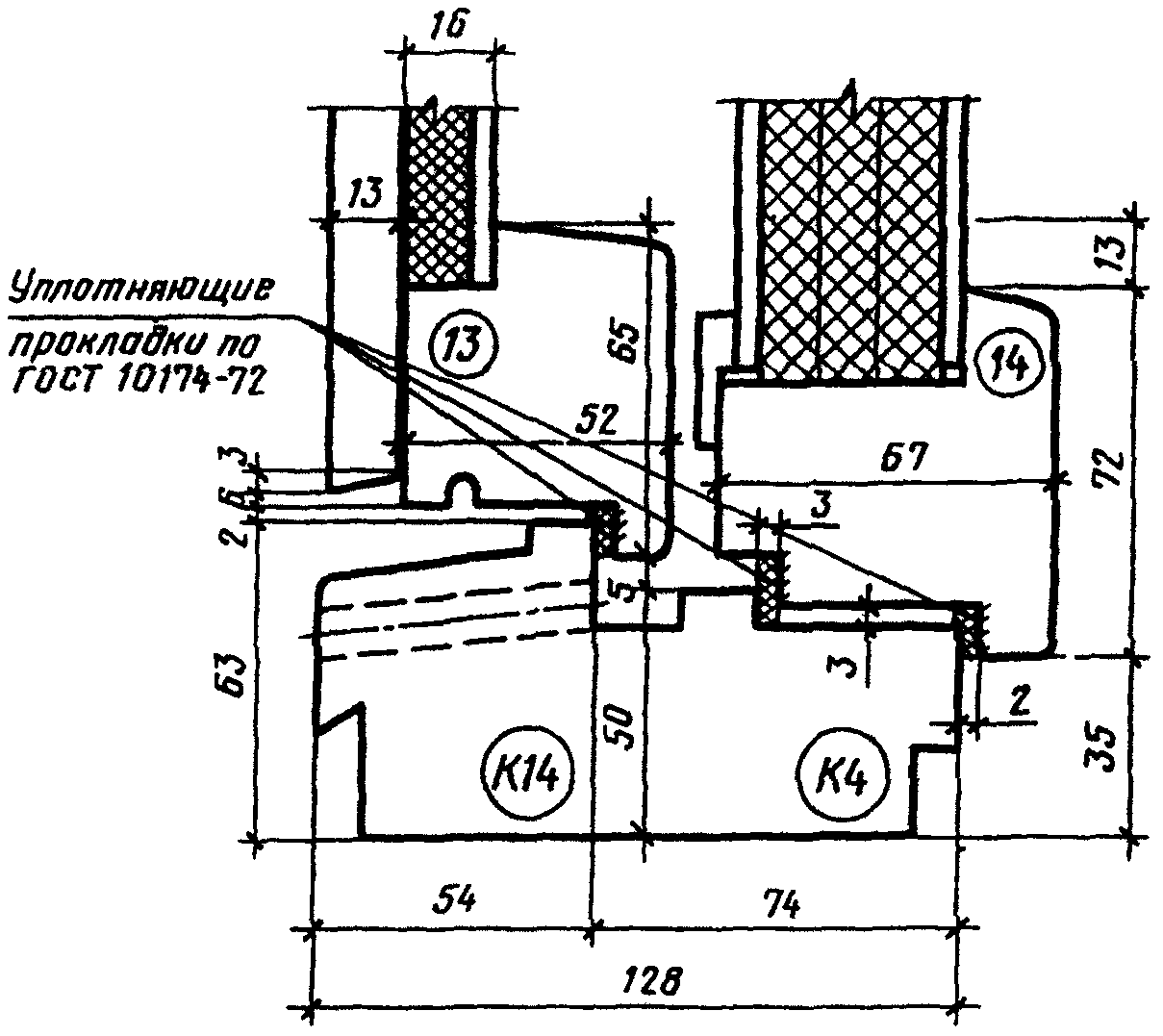

СЕЧЕНИЕ Б9

Черт. 28

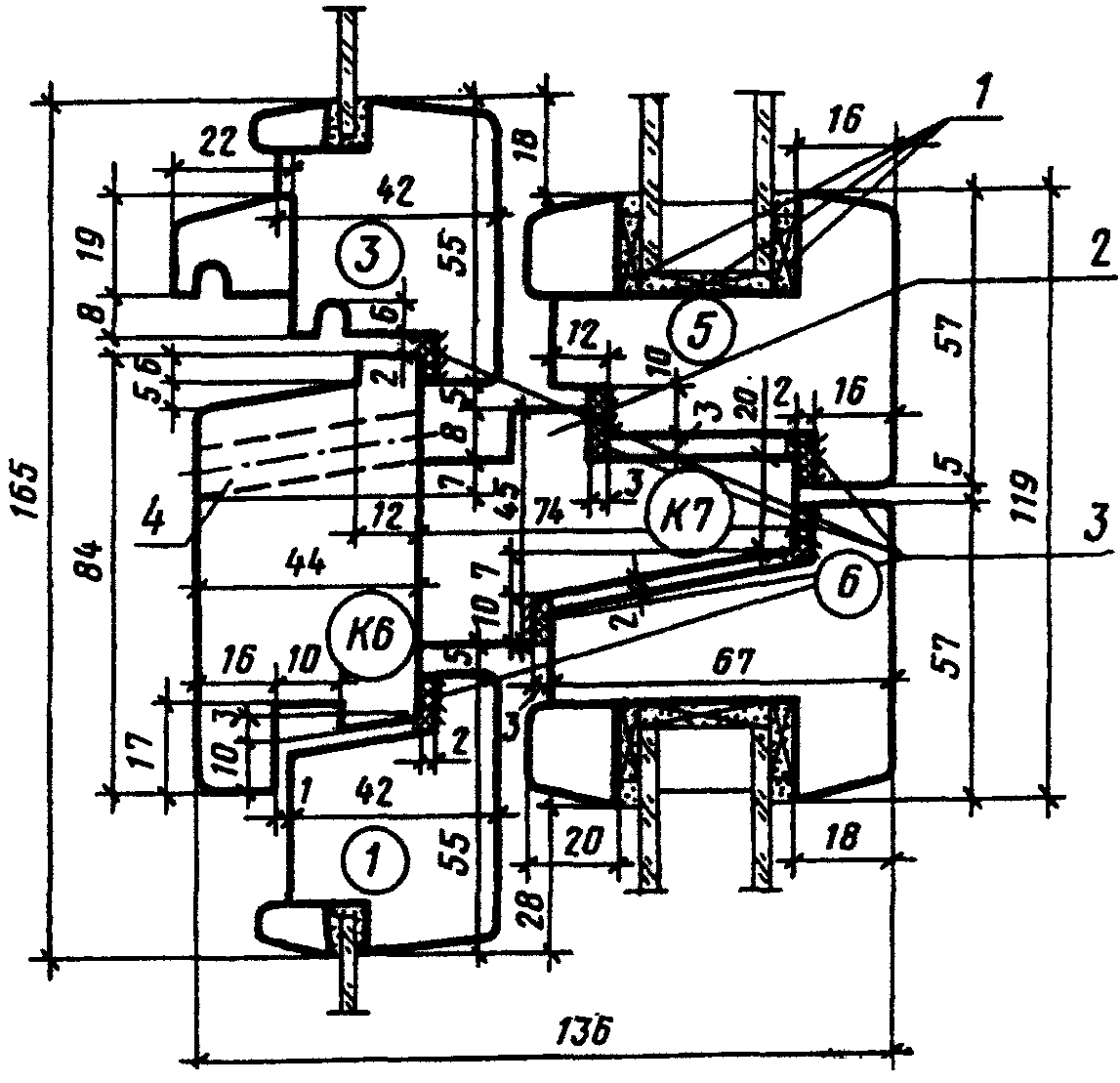

СЕЧЕНИЕ Б10

Черт. 29

2.3. Размеры окон и балконных дверей на черт. 1 - 5 и 19 - 21 указаны по наружным сторонам коробок, в свету и по наружным сторонам створок, фрамуг, клапанов и полотен.

На чертежах, приведенных в настоящем стандарте, указаны размеры неокрашенных деталей и изделий в мм.

2.4. Для отвода дождевой воды сверлят отверстия диаметром 10 мм, которые должны располагаться в нижних брусках коробок и горизонтальных импостах под створками и фрамугами на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под клапанами - одно отверстие посередине.

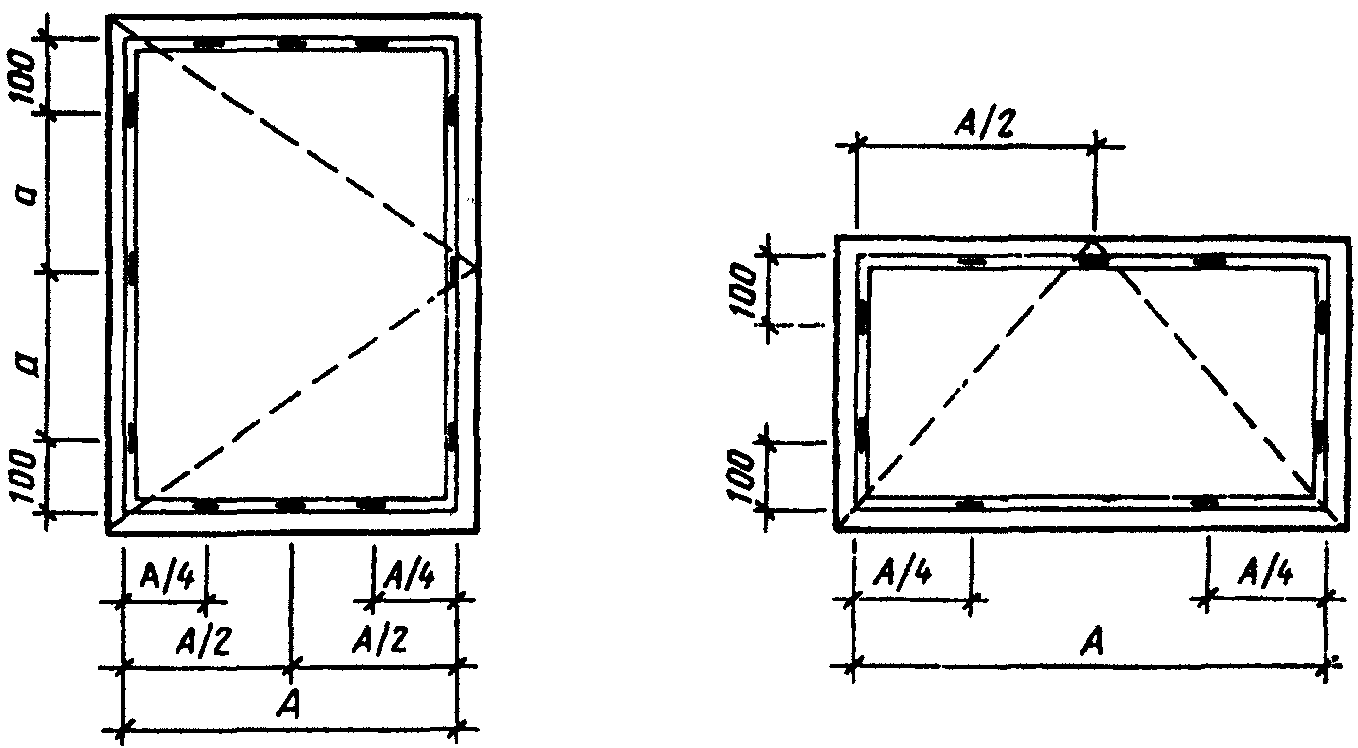

2.5. Внутренние створки окон высотой более 1350 мм при ширине более 600 мм, а также высотой более 1000 мм при ширине более 850 мм должны быть навешены на 3 петли.

Примеры расположения приборов в окнах и балконных дверях приведены в рекомендуемом Приложении 3.

2.6. Для остекления внутренних створок окон и балконных дверей применяют клееные однокамерные стеклопакеты по действующей нормативно-технической документации.

ИС NORMPROD: примечание.

Постановлением Госстроя РФ от 07.05.2002 N 22 с 1 января 2003 года введен в действие ГОСТ 111-2001.

2.7. Для остекления наружных створок окон и балконных дверей следует применять оконное стекло по ГОСТ 111-78 толщиной: для жилых зданий 2,5 - 3 мм, для общественных зданий 3 - 4 мм.

Толщину стекла уточняют в проекте с учетом ветровых нагрузок в районе строительства.

2.8. Последовательность выполнения операций при монтаже стеклопакетов и схемы расположения опорных, распорных и боковых прокладок, устанавливаемых по периметру стеклопакетов, приведены в справочных Приложениях 4 и 5.

Монтаж стеклопакетов и выбор материалов для прокладок следует выполнять в соответствии с инструкцией по применению, монтажу и эксплуатации стеклопакетов в гражданском строительстве.

2.9. Места прикрепления уплотняющих пенополиуретановых прокладок в притворах окон и балконных дверей указаны на чертежах сечений деталей.

2.10. Приклеивание облицовок к каркасу клапана должно выполняться на клеях средней водостойкости (карбамидном, поливинилацетатном и т.п.). Наружные клапаны должны изготовляться из цельной древесины.

2.11. Клапаны могут быть оснащены пластмассовой сеткой и жалюзийной решеткой, в этом случае отливы на клапанах не применяются.

2.12. Клеи и мастики, используемые при изготовлении окон, должны быть разрешены к применению в установленном порядке.

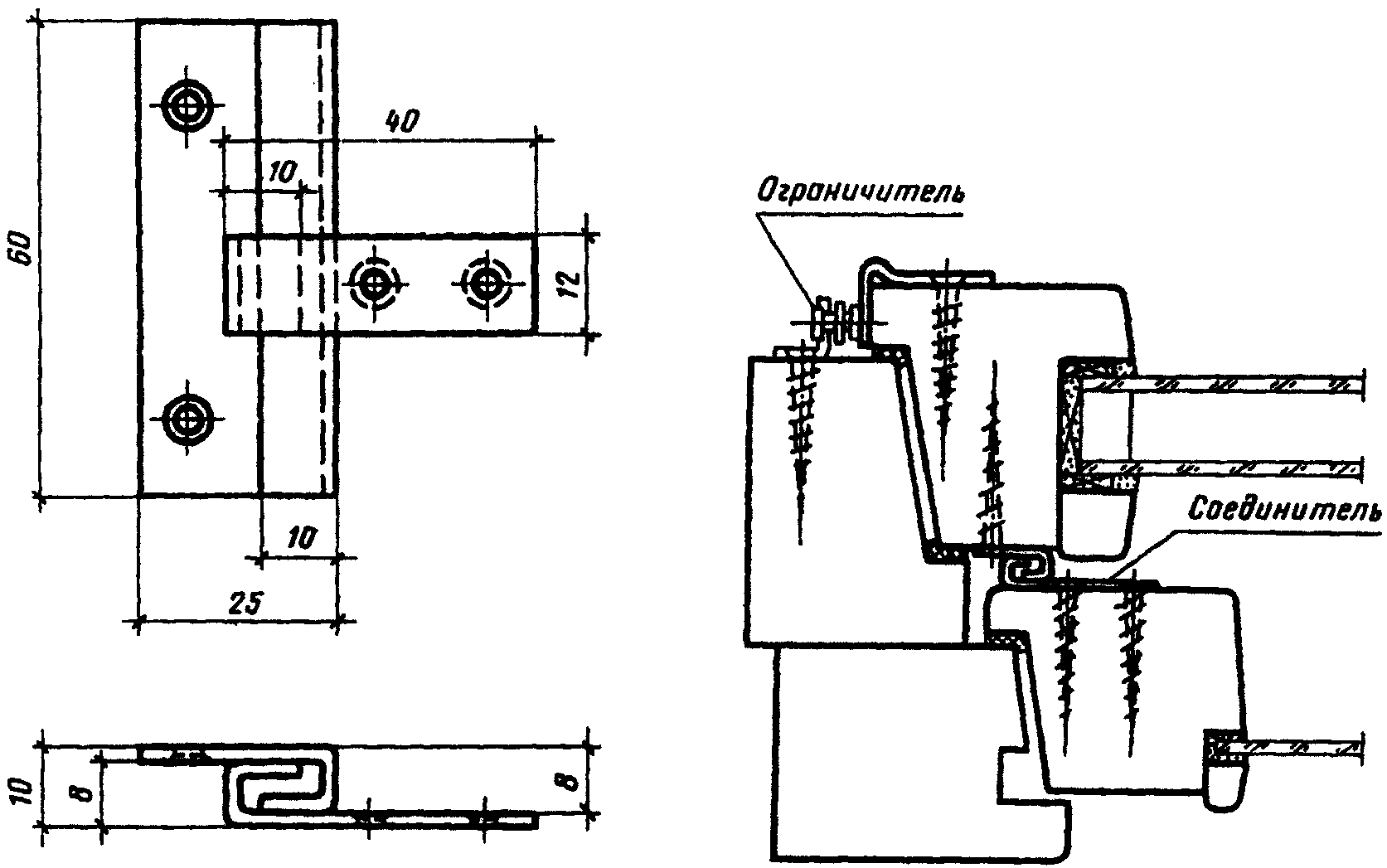

2.13. Ручка-упор для клапана, фрамужный соединитель и спецификации стеклопакетов и стекол для окон и балконных дверей жилых и общественных зданий приведены в справочных Приложениях 6 - 9.

Приложение 1

Справочное

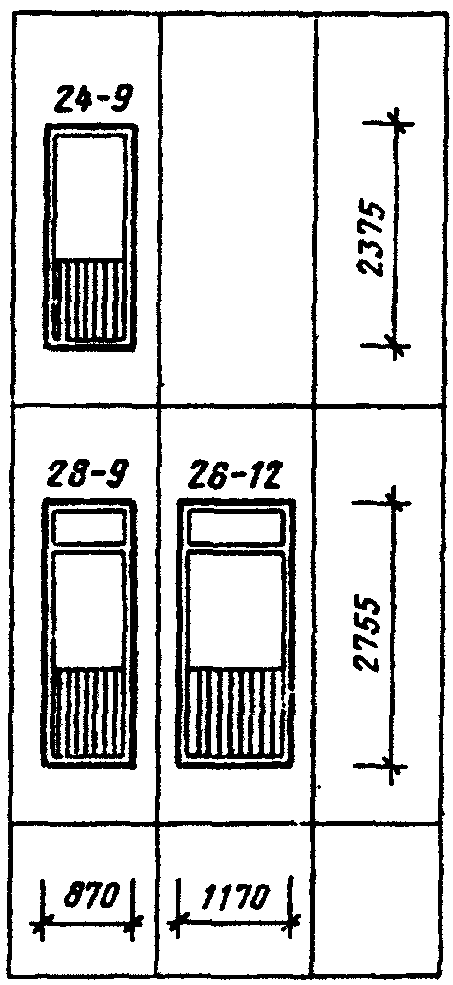

ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ

В НАРУЖНЫХ СТЕНАХ ЖИЛЫХ ЗДАНИЙ

Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.

Приложение 2

Справочное

ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ

В НАРУЖНЫХ СТЕНАХ ОБЩЕСТВЕННЫХ ЗДАНИЙ

Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.

Приложение 3

Рекомендуемое

ПРИМЕРЫ

РАСПОЛОЖЕНИЯ ПРИБОРОВ В ОКНАХ И БАЛКОННЫХ ДВЕРЯХ

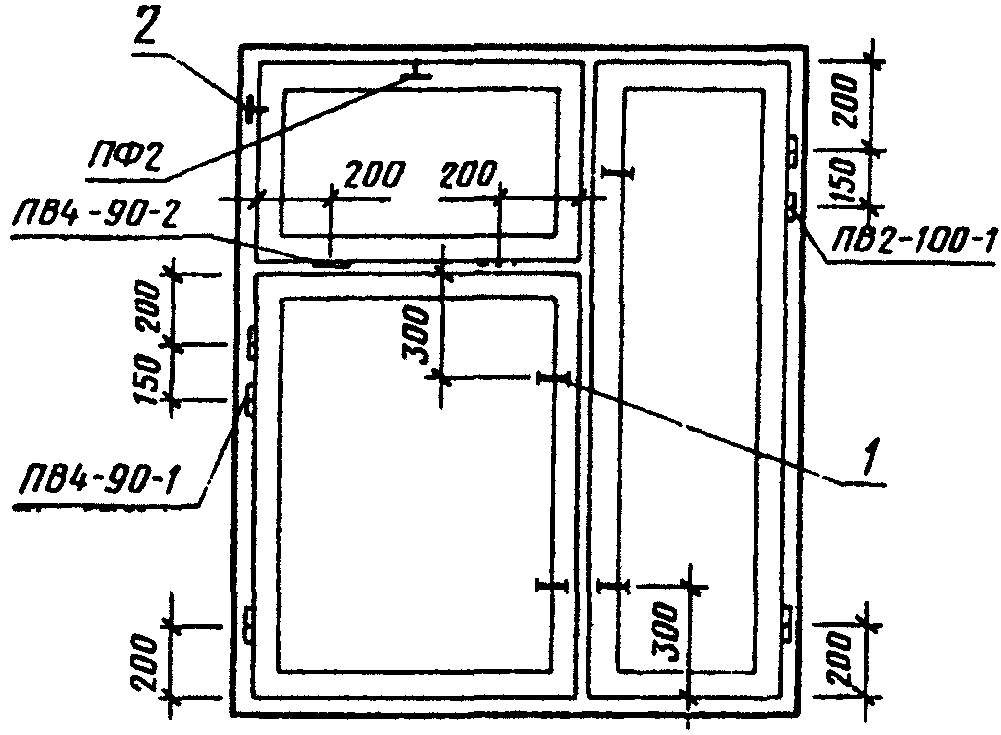

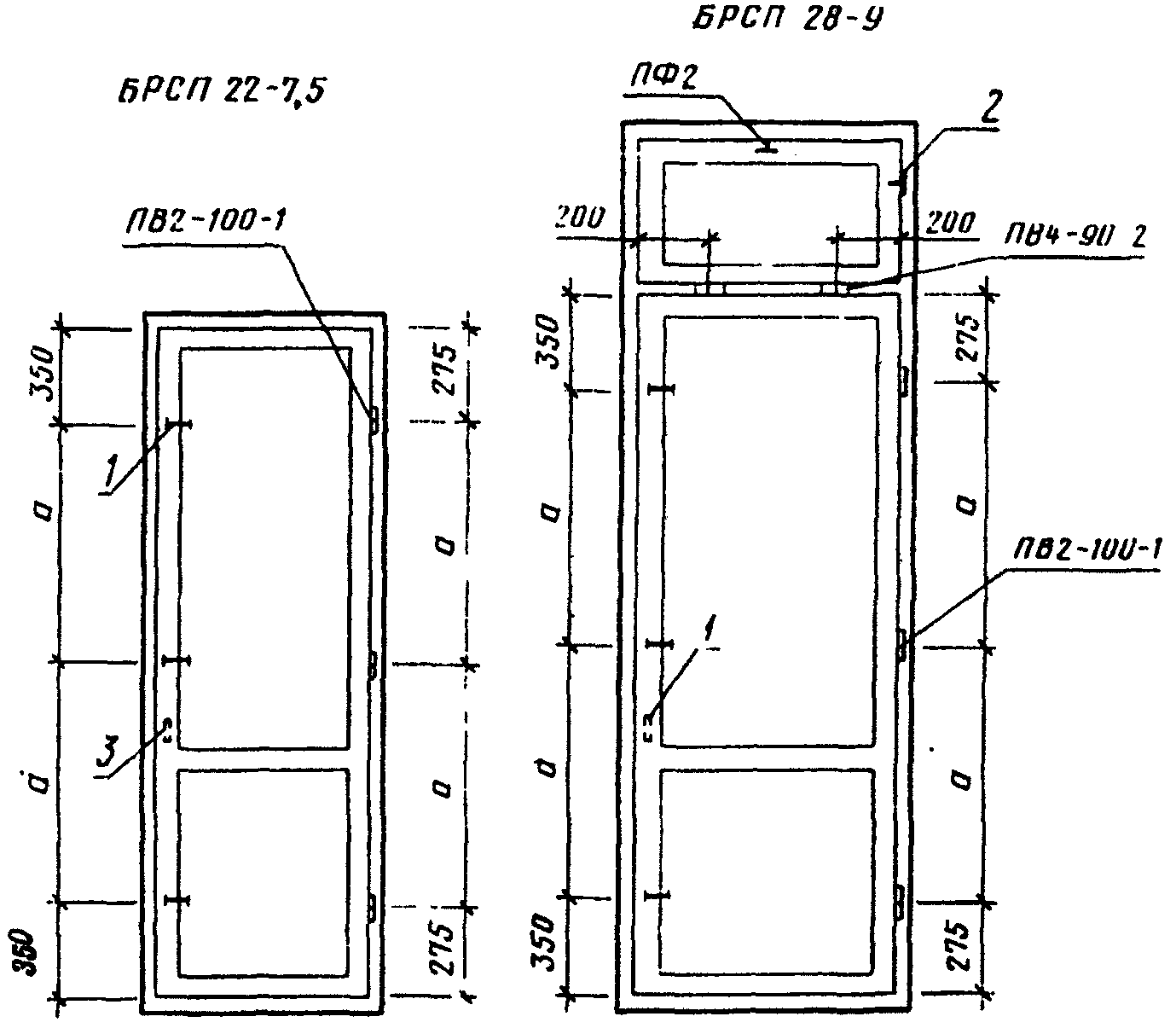

ОРСП 9-12

ОРСП 15-12

ОРСП 18-15

1 - завертка ЗР2-1, ЗР2-2 для наружных створок со съемной

ручкой и накладкой; 2 - ограничитель для фрамуг

1 - завертка ЗР2-1, ЗР2-2 для наружных створок со съемной

ручкой и накладкой; 2 - ограничитель для фрамуг;

3 - ручка РС-80

ИС NORMPROD: примечание.

Постановлением Госстроя РФ от 07.05.2002 N 20 с 1 января 2003 года введен в действие ГОСТ 538-2001.

ИС NORMPROD: примечание.

Взамен ГОСТ 5088-78 Постановлением Минстроя РФ от 05.04.1995 N 18-29 с 1 сентября 1995 года введен в действие ГОСТ 5088-94.

Примечания. 1. Приборы для окон и дверей должны соответствовать ГОСТ 538-78, ГОСТ 5087-80, ГОСТ 5088-78, ГОСТ 5089-80, ГОСТ 5090-79 и ГОСТ 5091-78.

2. Завертки показаны в открытом положении.

3. Ручки РС80 устанавливаются на наружное полотно со стороны балкона.

4. Фрамужный прибор ПФ2 показан условно.

ИС NORMPROD: примечание.

Взамен ГОСТ 23166-78 Постановлением Госстроя РФ от 06.05.2000 N 41 с 1 января 2001 года введен в действие ГОСТ 23166-99.

5. Угольники устанавливаются в соответствии с п. 2.13 ГОСТ 23166-78.

6. При ширине фрамуг более 830 мм устанавливаются два ограничителя для фрамуг.

Приложение 4

Справочное

ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ ОПЕРАЦИЙ ПРИ МОНТАЖЕ

СТЕКЛОПАКЕТОВ

а) Наклеить боковые прокладки

б) Установить стеклопакет,

опорные и распорные прокладки

в) Нанести пистолетом слой нетвердеющей

герметизирующей мастики вдоль торцев стеклопакета

г) Установить боковые прокладки и штапики

д) Зазоры уплотнить мастикой

Приложение 5

Справочное

РАСПОЛОЖЕНИЕ ОПОРНЫХ, РАСПОРНЫХ И БОКОВЫХ ПРОКЛАДОК,

УСТАНАВЛИВАЕМЫХ ПО ПЕРИМЕТРУ СТЕКЛОПАКЕТОВ

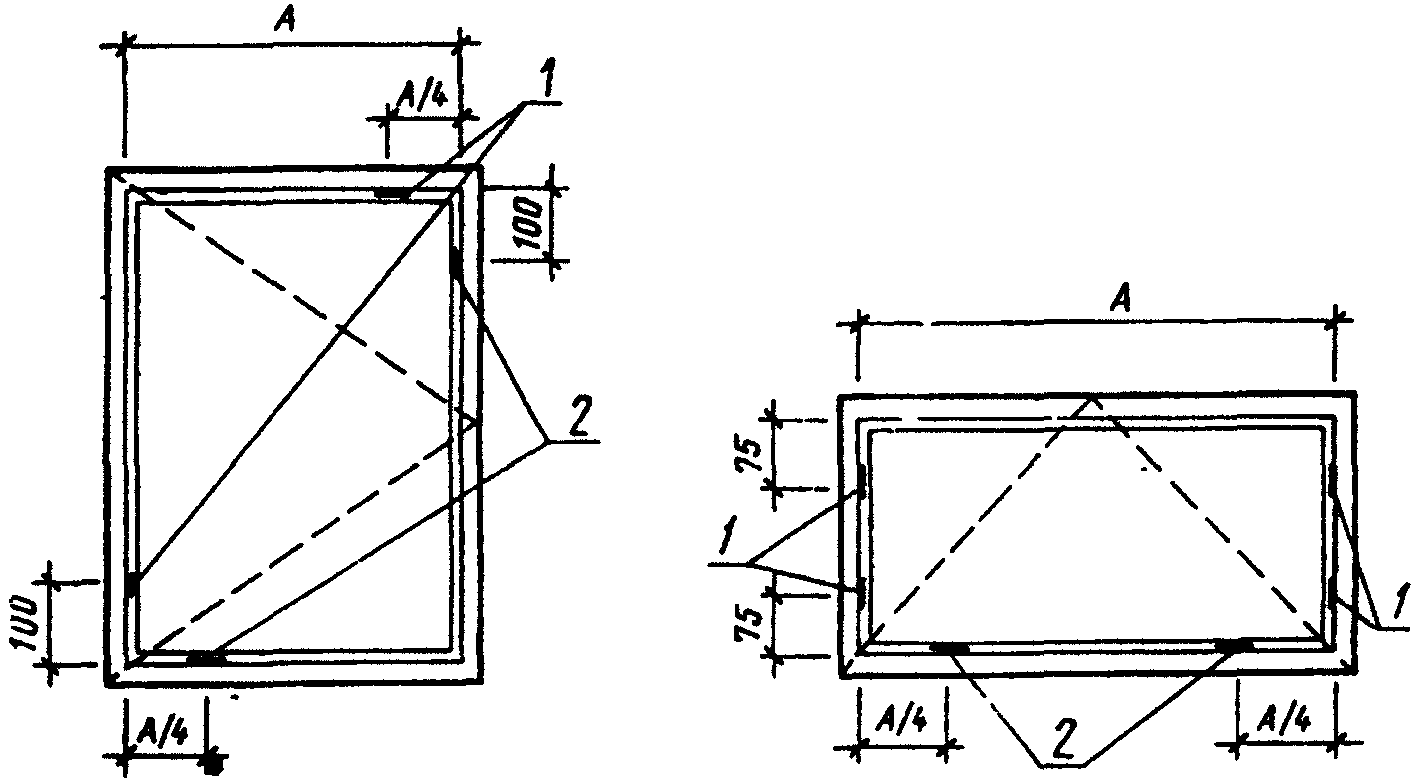

а) Опорные и распорные прокладки

1 - распорная прокладка 5 х B х 50 (B - толщина стеклопакета);

2 - опорная прокладка 5 х B х 100 (B - толщина стеклопакета)

б) Боковые прокладки (4 х 15 х 50) мм

Примечания. 1. Боковые прокладки устанавливаются симметрично с обеих сторон стеклопакетов.

2. Опорные, распорные и боковые прокладки должны изготовляться из древесины твердолиственных пород, пропитанных гидрофобным составом, или из полимера "Агат".

Приложение 6

Справочное

РУЧКА-УПОР ДЛЯ КЛАПАНА

Приложение 7

Справочное

ФРАМУЖНЫЙ СОЕДИНИТЕЛЬ

Приложение 8

Справочное

СПЕЦИФИКАЦИЯ СТЕКЛОПАКЕТОВ И СТЕКОЛ ДЛЯ ОКОН

И БАЛКОННЫХ ДВЕРЕЙ ЖИЛЫХ ЗДАНИЙ

??????????????????????????????????????????????????????????????????

Марка ? Размеры, мм

??????????????????????????????????????????????????????

? Стеклопакет ? Стекло

??????????????????????????????????????????????????????

? Высота ? Ширина?Кол., шт.? Высота ? Ширина?Кол., шт.

??????????????????????????????????????????????????????????????????

ОРСП 9-9 ? 690 ? 700 ? 1 ? 650 ? 640 ? 1

??????????????????????????????????????????????????????????????????

ОРСП 9-12 ? 690 ? 440 ? 2 ? 650 ? 375 ? 2

??????????????????????????????????????????????????????????????????

ОРСП 9-13,5 ? 690 ? 510 ? 2 ? 650 ? 450 ? 2

??????????????????????????????????????????????????????????????????

ОРСП 9-15 ? 690 ? 590 ? 2 ? 650 ? 525 ? 2

??????????????????????????????????????????????????????????????????

ОРСП 15-6 ? 400 ? 400 ? 1 ? 350 ? 340 ? 1

??????????????????????????????????????????????????????

? 800 ? 400 ? 1 ? 750 ? 340 ? 1

??????????????????????????????????????????????????????????????????

ОРСП 15-7,5 ? 400 ? 550 ? 1 ? 350 ? 490 ? 1

??????????????????????????????????????????????????????

? 800 ? 550 ? 1 ? 750 ? 490 ? 1

??????????????????????????????????????????????????????????????????

ОРСП 15-9 ? 400 ? 700 ? 1 ? 350 ? 640 ? 1

??????????????????????????????????????????????????????

? 800 ? 700 ? 1 ? 750 ? 640 ? 1

??????????????????????????????????????????????????????????????????

ОРСП 15-12 ? 1290 ? 780 ? 1 ? 1250 ? 720 ? 1

??????????????????????????????????????????????????????????????????

ОРСП 15-13,5? 1290 ? 930 ? 1 ? 1250 ? 870 ? 1

??????????????????????????????????????????????????????????????????

ОРСП 15-15 ? 1290 ? 1080 ? 1 ? 1250 ? 1020 ? 1

??????????????????????????????????????????????????????????????????

ОРСП 15-18 ? 1290 ? 630 ? 2 ? 1250 ? 565 ? 2

??????????????????????????????????????????????????????????????????

ОРСП 15-21 ? 1290 ? 780 ? 2 ? 1250 ? 720 ? 2

??????????????????????????????????????????????????????????????????

ОРСП 15-7,5А? 1290 ? 550 ? 1 ? 1250 ? 490 ? 1

??????????????????????????????????????????????????????????????????

ОРСП 15-9А ? 1290 ? 700 ? 1 ? 1250 ? 640 ? 1

??????????????????????????????????????????????????????????????????

БРСП 22-7,5 ? 1290 ? 550 ? 1 ? 1240 ? 490 ? 1

??????????????????????????????????????????????????????????????????

БРСП 22-9 ? 1290 ? 700 ? 1 ? 1240 ? 640 ? 1

Приложение 9

Справочное

СПЕЦИФИКАЦИЯ СТЕКЛОПАКЕТОВ И СТЕКОЛ ДЛЯ ОКОН

И БАЛКОННЫХ ДВЕРЕЙ ОБЩЕСТВЕННЫХ ЗДАНИЙ

??????????????????????????????????????????????????????????????????

Марка ? Размеры, мм

?????????????????????????????????????????????????????

? Стеклопакет ? Стекло

?????????????????????????????????????????????????????

? Высота? Ширина?Кол., шт.? Высота ? Ширина?Кол., шт.

??????????????????????????????????????????????????????????????????

ОРСП 12-9 ? 980 ? 690 ? 1 ? 930 ? 620 ? 1

??????????????????????????????????????????????????????????????????

ОРСП 12-12 ? 980 ? 990 ? 1 ? 930 ? 920 ? 1

??????????????????????????????????????????????????????????????????

ОРСП 12-13,5 ? 980 ? 1140 ? 1 ? 930 ? 1070 ? 1

??????????????????????????????????????????????????????????????????

ОРСП 12-15 ? 980 ? 690 ? 1 ? 930 ? 620 ? 1

?????????????????????????????????????????????????????

? 980 ? 460 ? 1 ? 930 ? 390 ? 1

??????????????????????????????????????????????????????????????????

ОРСП 18-9 ? 400 ? 690 ? 1 ? 340 ? 620 ? 1

?????????????????????????????????????????????????????

? 1040 ? 690 ? 1 ? 995 ? 620 ? 1

??????????????????????????????????????????????????????????????????

ОРСП 18-12 ? 400 ? 990 ? 1 ? 340 ? 920 ? 1

?????????????????????????????????????????????????????

? 1040 ? 990 ? 1 ? 995 ? 920 ? 1

??????????????????????????????????????????????????????????????????

ОРСП 18-13,5 ? 400 ? 1140 ? 1 ? 340 ? 1070 ? 1

?????????????????????????????????????????????????????

? 1040 ? 1140 ? 1 ? 995 ? 1070 ? 1

??????????????????????????????????????????????????????????????????

ОРСП 18-15 ? 400 ? 690 ? 1 ? 340 ? 620 ? 1

?????????????????????????????????????????????????????

? 1040 ? 690 ? 1 ? 995 ? 620 ? 1

?????????????????????????????????????????????????????

? 1580 ? 460 ? 1 ? 1530 ? 390 ? 1

??????????????????????????????????????????????????????????????????

ОРСП 18-9А ? 1580 ? 690 ? 1 ? 1530 ? 620 ? 1

??????????????????????????????????????????????????????????????????

ОРСП 18-12А ? 1580 ? 990 ? 1 ? 1530 ? 920 ? 1

??????????????????????????????????????????????????????????????????

ОРСП 18-13,5А? 1580 ? 1140 ? 1 ? 1530 ? 1070 ? 1

??????????????????????????????????????????????????????????????????

ОРСП 18-15А ? 1580 ? 690 ? 1 ? 1530 ? 620 ? 1

?????????????????????????????????????????????????????

? 1580 ? 460 ? 1 ? 1530 ? 390 ? 1

??????????????????????????????????????????????????????????????????

ОРСП 21-9 ? 400 ? 690 ? 1 ? 340 ? 620 ? 1

?????????????????????????????????????????????????????

? 1340 ? 690 ? 1 ? 1295 ? 620 ? 1

??????????????????????????????????????????????????????????????????

ОРСП 21-12 ? 400 ? 990 ? 1 ? 340 ? 920 ? 1

?????????????????????????????????????????????????????

? 1340 ? 990 ? 1 ? 1295 ? 920 ? 1

??????????????????????????????????????????????????????????????????

ОРСП 21-13,5 ? 400 ? 1140 ? 1 ? 340 ? 1070 ? 1

?????????????????????????????????????????????????????

? 1340 ? 1140 ? 1 ? 1295 ? 1070 ? 1

??????????????????????????????????????????????????????????????????

ОРСП 21-15 ? 400 ? 690 ? 1 ? 340 ? 620 ? 1

?????????????????????????????????????????????????????

? 1340 ? 690 ? 1 ? 1295 ? 620 ? 1

?????????????????????????????????????????????????????

? 1880 ? 460 ? 1 ? 1830 ? 390 ? 1

??????????????????????????????????????????????????????????????????

ОРСП 21-9А ? 1880 ? 690 ? 1 ? 1830 ? 620 ? 1

??????????????????????????????????????????????????????????????????

ОРСП 21-12А ? 1880 ? 990 ? 1 ? 1830 ? 920 ? 1

??????????????????????????????????????????????????????????????????

ОРСП 21-13,5А? 1880 ? 1140 ? 1 ? 1830 ? 1070 ? 1

??????????????????????????????????????????????????????????????????

ОРСП 21-15А ? 1880 ? 690 ? 1 ? 1830 ? 620 ? 1

?????????????????????????????????????????????????????

? 1880 ? 460 ? 1 ? 1830 ? 390 ? 1

??????????????????????????????????????????????????????????????????

БРСП 24-9 ? 1580 ? 690 ? 1 ? 1530 ? 620 ? 1

??????????????????????????????????????????????????????????????????

БРСП 28-9 ? 400 ? 690 ? 1 ? 340 ? 620 ? 1

?????????????????????????????????????????????????????

? 1340 ? 690 ? 1 ? 1300 ? 620 ? 1

??????????????????????????????????????????????????????????????????

БРСП 28-12 ? 400 ? 990 ? 1 ? 340 ? 920 ? 1

?????????????????????????????????????????????????????

? 1340 ? 990 ? 1 ? 1300 ? 920 ? 1

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/25/gost_25730.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
