ГОСТ 24246-96. Межгосударственный стандарт. Муфты втулочные. Параметры, конструкция и размеры

Предисловие

1 Область применения

2 Нормативные ссылки

3 Параметры, конструкция и размеры

Приложение А. Конструкция и размеры втулок муфт

Введен в действие

Постановлением Государственного

комитета Российской Федерации

по стандартизации и метрологии

от 25 октября 1999 г. N 362-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

МУФТЫ ВТУЛОЧНЫЕ

ПАРАМЕТРЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ

Box clutches. Parameters, design and dimensions

ГОСТ 24246-96

Группа Г15

МКС 21.120.20

ОКП 41 7113

Дата введения

1 июля 2000 года

Предисловие

1 РАЗРАБОТАН МТК 96; Научно-исследовательским и проектно-конструкторским институтом редукторостроения (НИИредуктор) Министерства машиностроительной промышленности Украины

ВНЕСЕН Госстандартом Украины

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол МГС от 12 апреля 1996 г. N 9)

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Азербайджанская Республика	Азгосстандарт
Республика Армения	Армгосстандарт
Республика Беларусь	Госстандарт Беларуси
Республика Казахстан	Госстандарт Республики Казахстан
Киргизская Республика	Киргизстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикгосстандарт
Туркменистан	Главная государственная инспекция Туркменистана
Республика Узбекистан	Узгосстандарт
Украина	Госстандарт Украины

3 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 25 октября 1999 г. N 362-ст межгосударственный стандарт ГОСТ 24246-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 2000 г.

4 ВЗАМЕН ГОСТ 24246-80

1 Область применения

Настоящий стандарт распространяется на втулочные муфты общемашиностроительного применения, предназначенные для соединения соосных цилиндрических валов и передачи крутящего момента от 1 до 12500 Н·м без уменьшения динамических нагрузок при окружной скорости на наружном диаметре муфт до 70 м/с, климатических исполнений У и Т категорий 1 - 3, климатических исполнений УХЛ и О категории 4 по ГОСТ 15150.

Требования настоящего стандарта являются обязательными, кроме 3.9, А.2 и А.10 приложения А.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования

ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 9.306-85 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения

ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

ГОСТ 1139-80 Соединения зубчатые (шлицевые) прямобочные. Размеры, допуски и посадки

ГОСТ 1476-93 Винты установочные с коническим концом и прямым шлицем классов точности A и B. Технические условия

ГОСТ 2833-77 Кольца пружинные для стопорения винтов и канавки для них. Конструкция и размеры

ГОСТ 3128-70 Штифты цилиндрические незакаленные. Технические условия

ГОСТ 3129-70 Штифты конические незакаленные. Технические условия

ГОСТ 6033-80 Основные нормы взаимозаменяемости. Соединения шлицевые эвольвентные с углом профиля 30°. Размеры, допуски и измеряемые величины

ГОСТ 7462-73 Эмали НЦ-5123. Технические условия

ГОСТ 8908-81 Основные нормы взаимозаменяемости. Нормальные углы и допуски углов

ГОСТ 10748-79 Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими высокими шпонками. Размеры шпонок и сечений пазов. Допуски и посадки

ГОСТ 12080-66 Концы валов цилиндрические. Основные размеры, допускаемые крутящие моменты

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 23360-78 Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими шпонками. Размеры шпонок и сечений пазов. Допуски и посадки

ГОСТ 24071-80 Основные нормы взаимозаменяемости. Соединения шпоночные с сегментными шпонками. Размеры шпонок и сечений пазов. Допуски и посадки

ГОСТ 24643-81 Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения

3 Параметры, конструкция и размеры

3.1 Муфты должны изготовляться следующих типов:

1 - с цилиндрическим посадочным отверстием и штифтами по ГОСТ 3129;

2 - с цилиндрическим посадочным отверстием и шпоночным пазом по ГОСТ 10748 или ГОСТ 23360;

3 - с цилиндрическим посадочным отверстием и шпоночным пазом по ГОСТ 24071;

4 - со шлицевым посадочным отверстием по ГОСТ 1139.

3.2 Муфты типа 2 должны изготовляться следующих исполнений:

1 - для концов валов исполнения 1 по ГОСТ 12080;

2 - для концов валов исполнения 2 по ГОСТ 12080.

3.3 Параметры, конструкция и размеры муфт должны соответствовать указанным на рисунках 1 - 4 и в таблице 1, крепежные изделия - в таблице 2.

1 - втулка; 2 - штифт

Рисунок 1 - Муфта типа 1

1 - втулка; 2 - винт; 3 - кольцо; 4 - вал; 5 - шпонка

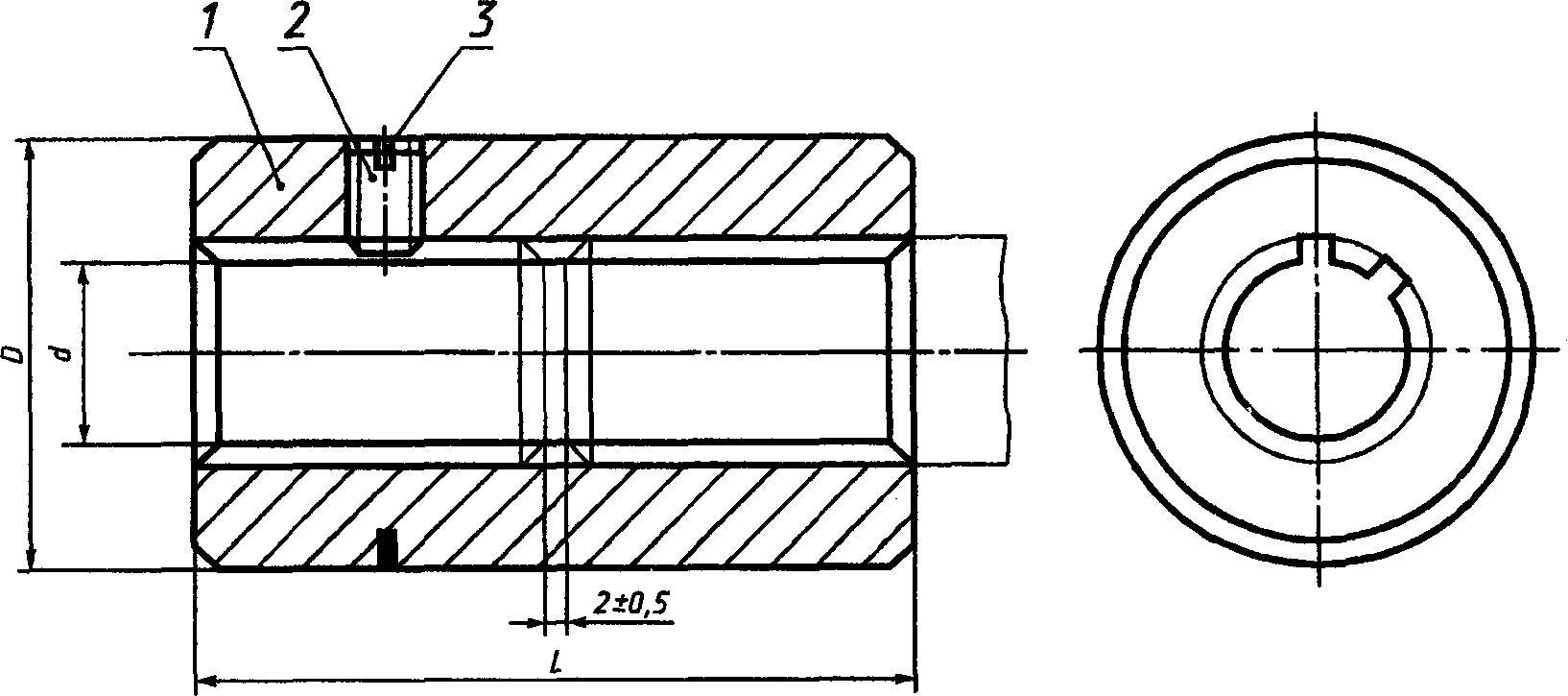

Рисунок 2 - Муфта типа 2, исполнения 1, 2

1 - втулка; 2 - винт; 3 - кольцо; 4 - вал; 5 - шпонка

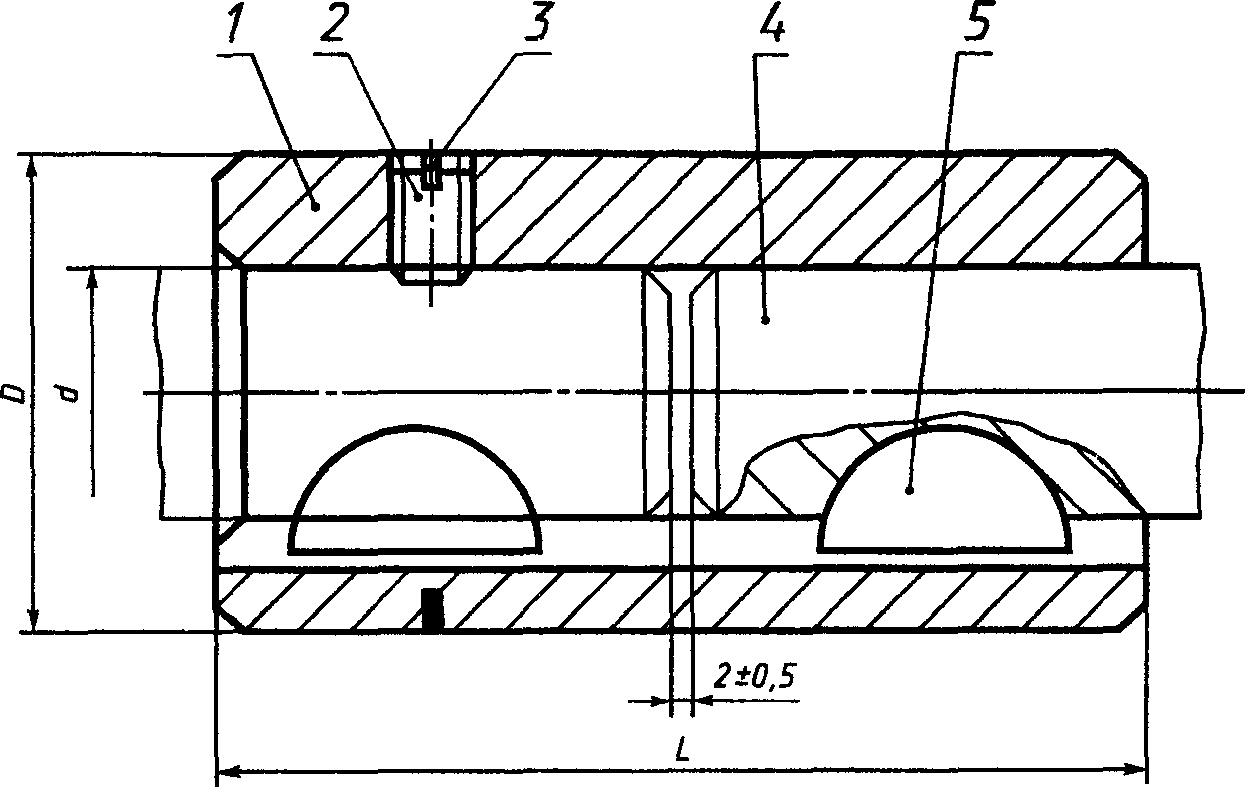

Рисунок 3 - Муфта типа 3

1 - втулка; 2 - винт; 3 - кольцо

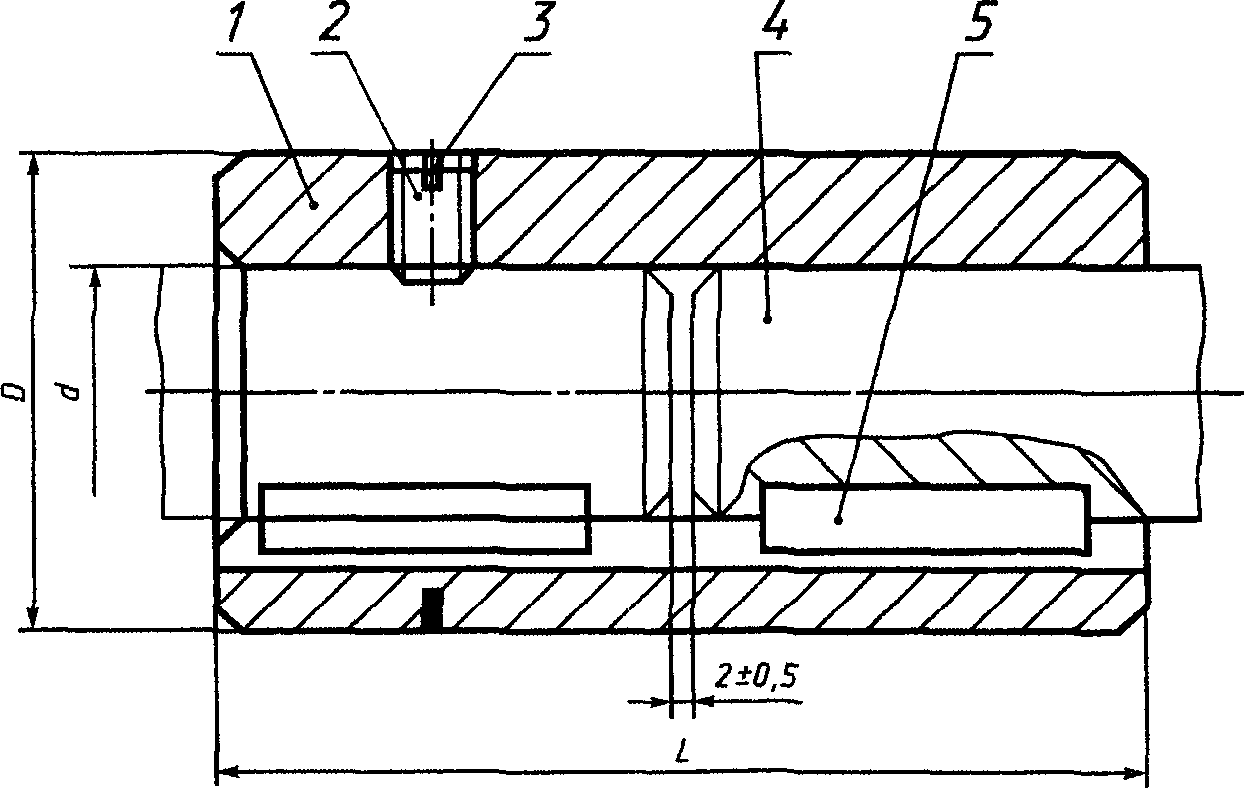

Рисунок 4 - Муфта типа 4

Таблица 1

Размеры в миллиметрах

Номинальный крутящий момент M_кр, Н·м	Тип	Исполнение	d Ряд 1(2)	D	L	Масса, кг, не более
1,0	1	-	6	10	25	0,01
2,0	1	-	7; 8	14	30	0,03
4,0	1	-	9; 10	16	35	0,04
8,0	1	-	11	16	35	0,06
			12			0,05
11,2	3	-	9	16	35	0,04
			10			0,03
16,0	1	-	14	28	45	0,13
			16			0,12
22,4	3	-	11	18	40	0,05
			12			0,04
31,5	1	-	18	32	55	0,21
			(19)			0,19
			20			0,18
35,5	2	1; 2	16	28	45	0,12
45,0	3	-	14	28	45	0,12
50,0	1	-	20	38	65	0,39
			22			0,36
			(24)			0,32
	2	1; 2	18	32	45	0,17
			(19)			0,16
			20		55	0,18
71,0		1; 2	20	38	65	0,37
			22			0,34
			(24)			0,22
90,0	1	-	25	42	75	0,48
			28			0,42
125,0			28	48	90	0,73
			30			0,66
			32			0,60
	2	1	25	42	65	0,39
			28			0,33
		2	25			0,39
			28			0,31
140,0	4	-	16	38	45	0,27
			18			0,24
180,0	2	1	28	48	90	0,69
			30			0,63
			32			0,55
		2	28		80	0,62
			30			0,53
			32		60	0,37
200,0	1	-	32	55	105	1,34
			35			1,22
			36			1,18
			(38)			1,08
250,0	4		21	42	50	0,33
			23			0,30
280,0	1		(38)	60	120	1,66
			40			1,57
			(42)			1,48
	2	1	32	55	100	1,23
			35		90	0,94
			36			0,89
			(38)			0,82
		2	32			1,11
			35		80	0,83
			36			0,79
			(38)			0,73
355,0	4	-	23	48	55	0,46
			26			0,41
400,0	1	-	(42)	70	140	2,80
			45			2,58
			(48)			2,30
	2	1	(38)	60	110	1,42
			40			1,38
			(42)			1,21
		2	(38)		100	1,29
			40			1,25
			(42)			1,10
560,0	1	-	(48)	80	150	3,89
			50			3,71
			(53)			3,44
	2	1	(42)	70	140	2,65
			45		120	2,07
			(48)			1,87
		2	(42)		125	2,37
			45		110	1,90
			(48)			1,72
	4	-	26	55	65	0,87
			28			0,83
			32			0,72
800,0	1	-	(53)	90	170	5,74
			55			5,52
			(56)			5,41
			60			4,94
	2	1	(48)	80	150	3,72
			50			3,54
			(53)			3,25
		2	(48)		130	3,22
			50			3,07
			(53)			2,82
	4	-	32	60	80	1,17
			36			1,02
1120,0	1	-	60	100	180	7,32
			63			6,92
			(65)			6,64
	2	1	(53)	90	160	5,14
			55			4,93
			(56)			4,82
			60			4,35
		2	(53)		140	4,50
			55			4,32
			(56)			4,22
			60			3,80
	4	-	36	70	90	1,88
			42			1,60
1600,0	1	-	(65)	110	200	10,07
			70			9,26
			71			9,10
			(75)			8,40
	2	1	60	100	200	7,78
			63			7,33
			(65)			7,00
		2	60		180	7,00
			63			6,60
			(65)			6,30
	4	-	42	80	100	2,75
			46			2,41
2240,0	1		(75)	120	220	12,31
			80			11,29
			(85)			10,31
	2	1	70	110	220	9,59
			71			9,52
			(75)			8,61
		2	(65)		180	8,64
			70		190	8,28
			71			8,22
			(65)			7,44
	4	-	46	90	110	3,78
			52			3,36
3150,0	1		(85)	130	240	15,02
			90			13,77
			(95)			12,45
	2	1	80	120		11,61
			(85)			10,88
		2	(75)		190	10,12
			80		210	10,16
			(85)			9,52
	4	-	52	100	120	4,66
			(56)			4,26
4500,0	1		(95)	140	280	19,05
			100			17,41
			(105)			16,03
	2	1	90	130	300	15,99
			(95)			14,29
		2	(85)		210	12,33
			90		260	13,86
			(95)			12,38
	4	-	(56)	110	130	7,72
			62			6,10
6300,0	2	1	100	140	280	18,54
			(105)			16,51
		2	(95)		260	16,71
			100		280	16,22
			(105)			14,45
	4	-	72	120	150	7,64
9000,0			82	130	170	9,80
12500,0			92	140	190	11,93
Примечание - 1-й ряд является предпочтительным.

Таблица 2

Крепежные изделия для муфт

Размеры в миллиметрах

Номинальный крутящий момент M_кр, Н·м	Тип	Исполнение	d	Штифт по ГОСТ 3129	Шпонка по ГОСТ 23360	Шпонка по ГОСТ 10748	Шпонка по ГОСТ 24071	Винт по ГОСТ 1476	Кольцо по ГОСТ 2833
1,0	1	-	6	1,6 x 12	-	-	-	-	-
2,0			7; 8	2 x 16
4,0			9; 10	2,5 x 20
8,0			11	3 x 20
			12
11,2	3		9	-			3 x 5	В.М4-6g x 6.14Н
			10
16,0	1		14	4 x 30			-	-
			16
22,4	3		11	-			3 x 6,5	В.М4-6g x 6.14Н
			12
31,5	1		18	5 x 36			-	-	-
			19
			20
36,5	2	1; 2	16	-	5 x 5 x 20			В.М6-6g x 8.14Н	26
45,0	3	-	14		-		4 x 6,5
50,0	1	-	20	6 x 40			-	-	-
			22
			24
	2	1; 2	18	-	6 x 6 x 20			В.М6-6g x 8.14Н	32
			19
			20
71,0	2	1; 2	20		6 x 6 x 30				38
			22
			24		8 x 7 x 20
90,0	1	-	25	8 x 45	-			-	-
			28
125,0			28	8 x 50
			30
			32
	2	1; 2	25	-	8 x 7 x 25			В.М6-6g x 8.14Н	42
			28
140,0	4	-	16		-				38
			18
180,0	2	1; 2	28		8 x 7 x 36				48
			30
		1	32		10 x 8 x 30
		2	32		-	10 x 9 x 25
200,0	1	-	32	10 x 60		-		-	-
			35
			36
			38
250,0	4		21	-				В.М6-6g x 8.14Н	42
			23
280,0	1		38	10 x 65			-	-	-
			40
			42
	2	1	32	-	10 x 8 x 45			В.М6-6g x 10.14Н	55
			35		10 x 8 x 40
			36
			38
		2	32		-	10 x 9 x 36
			35
			36
			38
355,0	4	-	23	-	-	-		В.М6-6g x 8.14Н	48
			26
400,0	1	-	42	12 x 80				-	-
			45
			48
	2	1	38	-	10 x 8 x 50			В.М6-6g x 10.14Н	60
		2			-	10 x 9 x 40
		1	40		12 x 8 x 45	-		В.М8-6g x 12.14Н
			42
		2	40		-	12 x 11 x 36
			42
560,0	1	-	48	12 x 90	-	-		-	-
			50
			53
	2	1	42	-	12 x 8 x 65			В.М8-6g x 12.14Н	70
			45		14 x 9 x 56
			48
		2	42		-	12 x 11 x 45
			45			14 x 12 x 35
			48
	4	-	26			-		В.М6-6g x 10.14Н	55
			28
			32
800,0	1	-	53	16 x 100	-	-	-	-	-
			55
			56
			60
	2	1	48	-	14 x 9 x 70			В.М10-6g x 16.14Н	80
			50
			53		16 x 10 x 56
		2	48		-	14 x 12 x 45
			50
			53			16 x 14 x 40
	4	-	32			-		В.М6-6g x 10.14Н	60
			36					В.М8-6g x 12.14Н
1120,0	1		60	16 x 110				-	-
			63
			65
	2	1	53	-	16 x 10 x 75			В.М10-6g x 16.14Н	90
			55
			56
			60		18 x 11 x 70
	2	2	53		-	16 x 14 x 56
			55
			56
			60			18 x 16 x 45
	4	-	36			-		В.М8-6g x 12.14Н	70
			42
1600,0	1		65	20 x 120			-	-	-
			70
			71
			75
	2	1	60	-	18 x 11 x 95			В.М10-6g x 20.14Н	100
			63
			65
		2	60		-	18 x 16 x 60
			63
			65
	4	-	42			-		В.М10-6g x 16.14Н	80
			46
2240,0	1	-	75	20 x 120				-	-
			80
			85
	2	1	70	-	20 x 12 x 100			В.М10-6g x 20.14Н	110
			71
			75
		2	65		-	18 x 16 x 75
			70			20 x 18 x 65
			71
			75
	4	-	46			-		В.М10-6g x 16.14Н	90
			52
3150,0	1		85	25 x 140			-	-	-
			90
			95
	2	1	80	-	22 x 14 x 110			В.М12-6g x 20.14Н	120
			85
		2	75		-	20 x 18 x 85
			80			22 x 20 x 75
			85
	4	-	52			-		В.М10-6g x 20.14Н	100
			56
4500,0	1		95	25 x 140				-	-
			100
			105
	2	1	90	-	25 x 14 x 140			В.М12-6g x 20.14Н	130
			95
		2	85		-	22 x 20 x 95
			90			25 x 22 x 80
			95
	4	-	56			-		В.М10-6g x 20.14Н	110
			62
6300,0	2	1	100		28 x 16 x 150			В.М12-6g x 20.14Н	140
			105
		2	95		-	25 x 22 x 110
			100			28 x 25 x 90
			105
	4	-	72			-			120
9000,0			82						130
12500,0			92						140

3.4 Конструкция и размеры втулок муфт должны соответствовать указанным в приложении А.

3.5 Количество применяемых шпонок и штифтов при сборке муфт - по 2 шт., винтов и колец - по 1 шт.

3.6 Твердость штифтов 35 ... 48 HRC_э.

3.7 Установка штифтов при сборке муфты типа 1 осуществляется совместно с соединяемыми валами.

3.8 Допуски углов конусов отверстий под штифты - по 8-й степени точности ГОСТ 8908.

3.9 Допускается изготовление муфт типа 1 с цилиндрическими штифтами по ГОСТ 3128 и муфт типа 4 с эвольвентными шлицами по ГОСТ 6033.

3.10 Пример условного обозначения втулочной муфты типа 1, передающей номинальный крутящий момент M_кр = 280 Н·м, с посадочным отверстием диаметром 38 мм, климатического исполнения У, категории 3.

Муфта втулочная 1-280-38-У3 ГОСТ 24246-96

То же, типа 2, исполнения 1:

Муфта втулочная 2-1-280-38-У3 ГОСТ 24246-96

Приложение А

(обязательное)

КОНСТРУКЦИЯ И РАЗМЕРЫ ВТУЛОК МУФТ

А.1 Конструкция и размеры втулок муфт должны соответствовать:

типа 1 - указанным на рисунке А.1 и в таблице А.1;

типов 2 и 3 - указанным на рисунке А.2 и в таблице А.2;

типа 4 - указанным на рисунке А.3 и в таблице А.3.

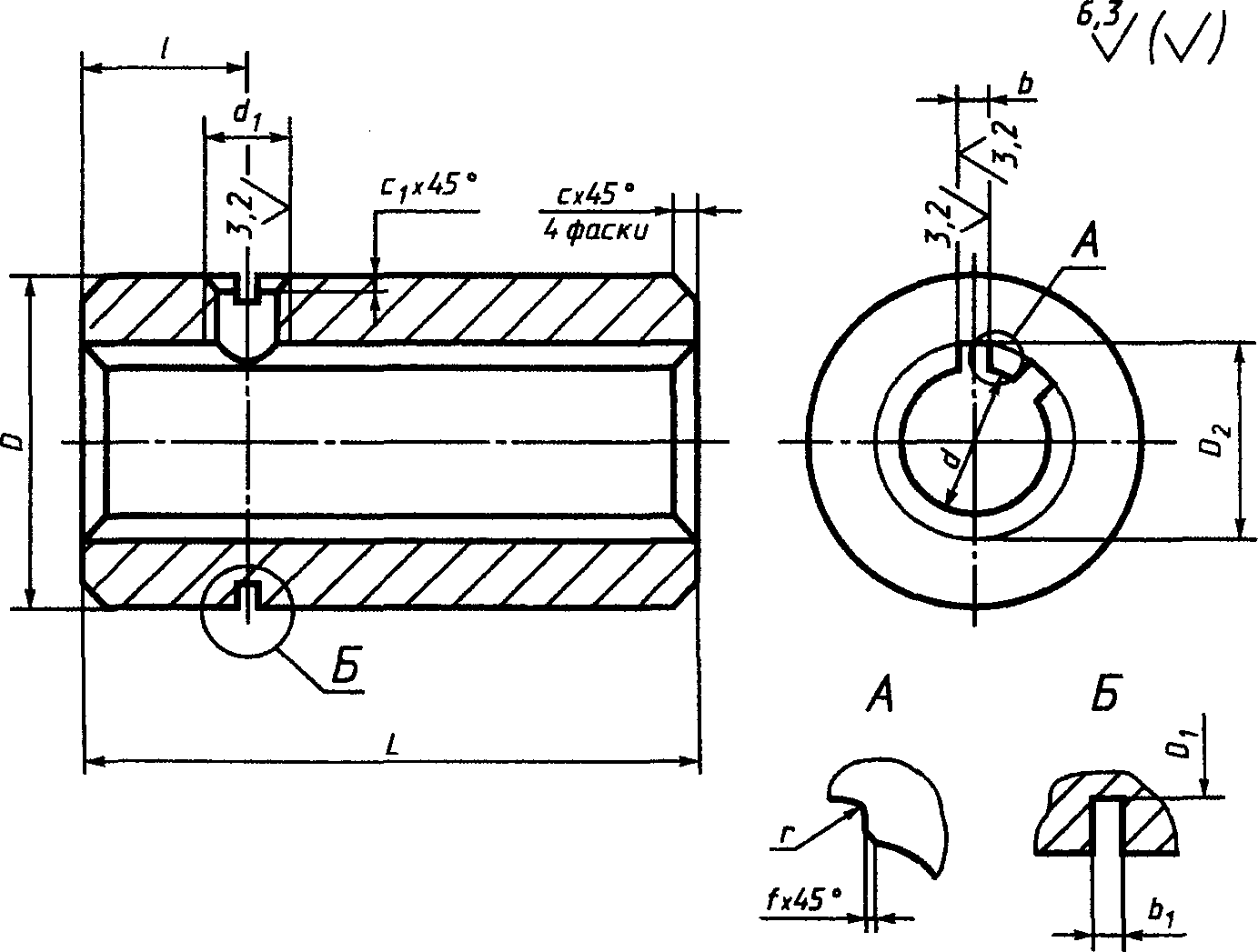

Рисунок А.1 - Втулка типа 1

Таблица А.1

Размеры втулки муфты типа 1

Размеры в миллиметрах

Номинальный крутящий момент M_кр, Н·м	d H7	d₁	D	L	l	c	Масса, кг, не более
1,0	6	1,6	10	25	6	0,4	0,01
2,0	7	2,0	14	30			0,03
	8						0,03
4,0	9	2,5	16	35	8	0,6	0,04
	10						0,03
8,0	11	3,0	18	40			0,05
	12						0,04
16,0	14	4,0	28	45	10		0,12
	16						0,11
31,5	18	5,0	32	55	12	1,0	0,20
	19						0,17
	20						0,16
50,0	20	6,0	38	65	15		0,34
	22						0,30
	24						0,27
90,0	25	8,0	42	75	20		0,43
	28						0,38
125,0	28		48	90			0,68
	30						0,62
	32						0,54
200,0	32	10,0	55	105	25	1,6	1,30
	35						1,18
	36						1,13
	38						1,03
280,0	38		60	120			1,00
	40						1,51
	42						1,42
400,0	42	12,0	70	140	35		2,72
	45						2,50
	48						2,22
560,0	48		80	150			3,81
	50						3,62
	53						3,36
800,0	52	16,0	90	170	45		5,66
	55						5,45
	56						5,44
	60						4,86
1120,0	60		100	180		2,5	6,84
	63						6,84
	65						6,56
1600,0	65	20,0	110	200			5,66
	70						5,45
	71						5,44
	75						4,86
2240,0	75		120	220	50		12,21
	80						11,20
	85						9,22
3150,0	85	25,0	130	240	50		14,90
	90						13,69
	95						12,35
4500,0	95		140	280	60		18,92
	100						17,28
	105						15,92

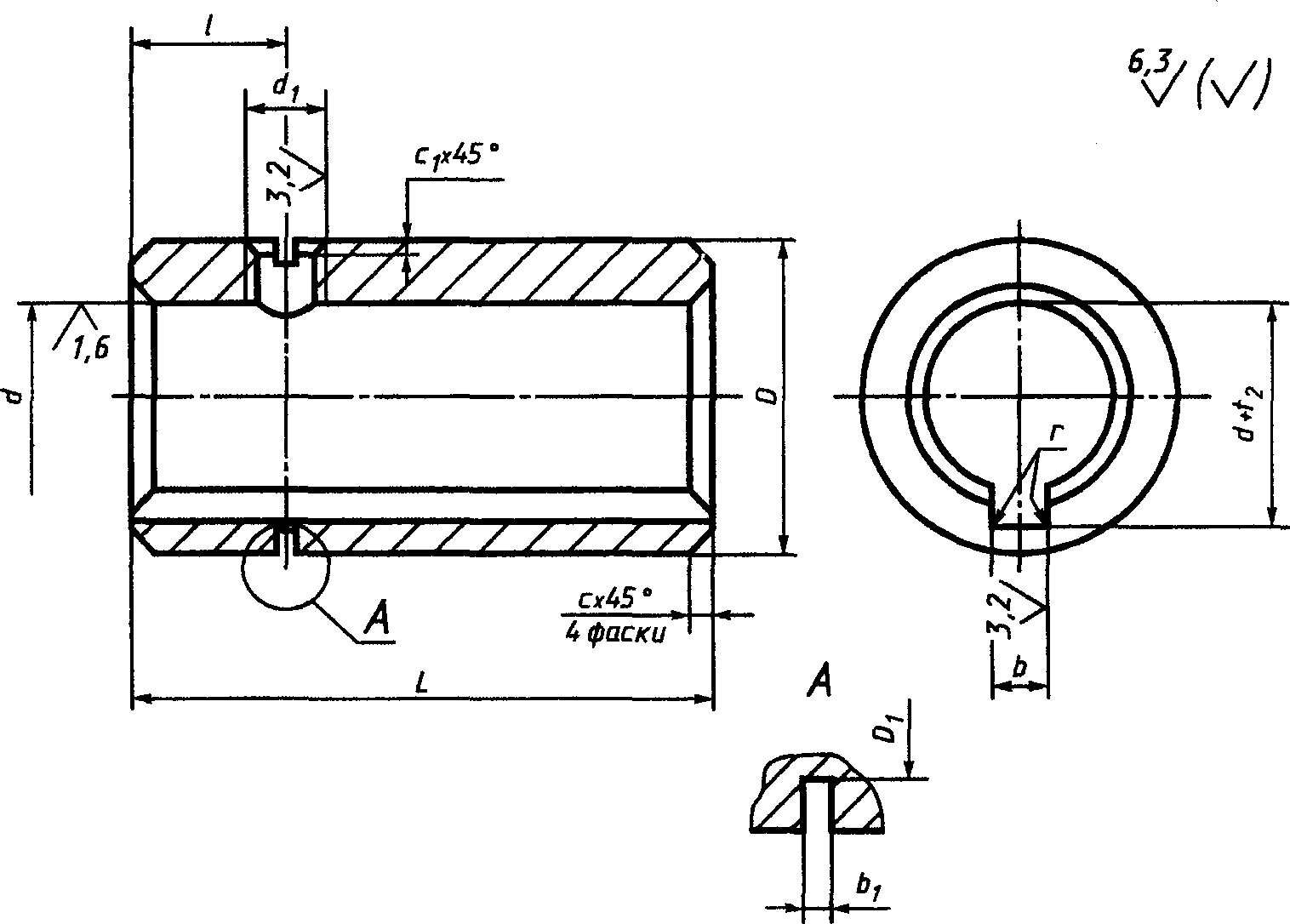

Рисунок А.2 - Втулки типа 2 (исполнений 1, 2) и типа 3

Таблица А.2

Размеры втулок муфт типов 2, 3

Размеры в миллиметрах

Номинальный крутящий момент M_кр, Н·м, для типа		d H7	d + t₂ для исполнения		b Js9	b₁	d₁	D	D₁	L для исполнения		l	r	c	c₁	Масса, кг, не более, для исполнения
2	3		1	2						1	2					1	2
-	11,2	9	10,4	-	3	-	М4-7H	16	-	35	-	8	0,1	0,6	0,5	0,04	-
		10	11,4													0,03
	22,4	11	12,8		4			18		40						0,05
		12	13,8													0,04
	45,0	14	16,3		5	1,0	М6-7H	28	24	45		10	0,2	1,0	1,0	0,12
35,5	-	16	18,8							45						0,11
50,0		18	20,8		6			32	28			12				0,20
		19	21,8													0,18
		20	22,8							55						0,17
71,0		20	22,8					38	34	65		15				0,36
		22	24,8													0,32
		24	27,3		8											0,27
125,0		25	28,3			1,2		42	37			20				0,43
		28	31,3													0,36
180,0		28	31,3					48	43	90						0,67
		30	33,3													0,61
		32	35,3	35,8	10					90	60		0,3		1,6	0,53	0,36
280,0		32	35,3	35,8				55	49	100	90	25		1,6		1,22	1,10
		35	38,3	38,8						90	80					0,92	0,82
		36	39,3	39,8												0,88	0,78
		38	41,3	41,8												0,81	0,72
400,0		38	41,3	41,8				60	54	110	100					1,41	1,28
		40	43,3	44,4	12											1,36	1,24
		42	45,3	46,4												1,20	1,09
560,0		42	45,3	46,4		1,6	М8-7H	70	64	140	125	35				2,63	2,34
		45	48,8	49,9	14					120	110					2,06	1,86
		48	51,8	52,9												1,86	1,70
800,0		48	51,8	52,9			М10-7H	80	74	150	130					3,70	3,21
		50	53,8	54,9												3,50	3,04
		53	57,3	58,4	16											3,22	2,80
1120,0	-	53	57,3	58,4				90	84	160	140	45				5,11	4,47
		55	59,3	60,4												4,91	4,29
		56	60,3	61,4												4,79	4,19
		60	64,4	66,4	18											4,33	3,79
1600,0		60	64,4	66,4				100	94	200	180			2,5		7,73	6,95
		63	67,4	69,4												7,28	6,55
		65	69,4	71,4												6,95	6,25
2240,0		65	69,4	71,4		2,0	М12-7H	110	103	-						-	8,60
		70	59,3	77,4	20					220	190					9,54	8,24
		71	60,3	78,4									0,5			9,46	8,17
		75	64,4	82,4												8,56	7,39
3150,0		75	64,4	82,4				120	113	-	190	50				-	10,09
		80	85,4	88,4	22					240	210					11,57	10,08
		85	90,4	93,4												10,81	9,46
4500,0		85	90,4	93,4				130	123	-	210					-	12,25
		90	95,4	99,4	25					300	260					15,87	13,76
		95	100,4	104,4												14,20	12,31
6300,0		95	100,4	104,4				140	133	-	260	60				-	16,66
		100	106,4	110,4	28					320	280					20,50	17,94
		105	111,4	115,4												16,40	14,35

Рисунок А.3 - Втулка типа 4

Таблица А.3

Размеры втулки муфты типа 4

Размеры в миллиметрах

Номинальный крутящий момент M_кр, Н·м	Посадочное отверстие по ГОСТ 1139 D₂ - Z x dH11 x D₂H7 x bD9	D	D₁	b₁	d₁	L	l	r	f	c	c₁	Масса, кг, не более
140	6 x 16 x 20 x 4	38	34	1,0	М6-7H	45	10	0,2	0,3	1,0	1,0	0,27
	6 x 18 x 22 x 5											0,24
250	6 x 21 x 25 x 5	42	37	1,2		50	12					0,33
	6 x 23 x 28 x 6											0,29
355	6 x 23 x 28 x 6	48	43			55		0,3	0,4			0,45
	6 x 26 x 32 x 6											0,40
560	6 x 26 x 32 x 6	55	49	1,2		65	15			1,6		0,86
	6 x 28 x 34 x 7											0,82
	6 x 32 x 38 x 6											0,71
800	8 x 32 x 38 x 6	60	54			80						1,16
	8 x 36 x 42 x 7											1,00
1120	8 x 36 x 42 x 7	70	64	1,6	М8-7H	90	20				1,6	1,86
	8 x 42 x 48 x 8											1,58
1600	8 x 42 x 48 x 8	80	74		М10-7H	100						2,73
	8 x 46 x 54 x 9							0,5	0,5			2,39
2240	8 x 46 x 54 x 9	90	84			110	25					3,75
	8 x 52 x 60 x 10											3,33
3150	8 x 52 x 60 x 10	100	94			120	30			2,5		4,61
	8 x 56 x 65 x 10											4,21
4500	8 x 56 x 65 x 10	110	103	2,0	М12-7H	130						7,67
	8 x 62 x 72 x 12											6,05
6300	10 x 72 x 82 x 12	120	113			150	35					7,50
9000	10 x 82 x 92 x 12	130	123			170	40					9,70
12500	10 x 92 x 102 x 14	140	133			190	45					11,83

А.2 Материал втулок - сталь 45 по ГОСТ 1050. Допускается изготовлять втулки из других материалов с механическими свойствами не ниже, чем у стали 45 по ГОСТ 1050.

А.3 Допуск радиального биения наружного диаметра втулки муфты относительно посадочного диаметра - по 12-й степени точности ГОСТ 24643.

А.4 Размеры шпоночных пазов втулок и предельные отклонения размеров шпоночных пазов - по ГОСТ 10748, ГОСТ 23360 и ГОСТ 24071.

А.5 Допуск симметричности шпоночного паза относительно оси муфты в пределах двух полей допуска на ширину шпоночного паза.

А.6 Допуск параллельности плоскости симметрии шпоночного паза относительно оси муфты - в пределах половины допуска на ширину шпоночного паза.

А.7 Неуказанные предельные отклонения размеров: H14, h14;

А.8 Виды и толщина покрытия втулок в зависимости от условий хранения и эксплуатации муфт - по ГОСТ 9.303, ГОСТ 9.306 и ГОСТ 7462.

А.9 Технические требования к покрытиям - по ГОСТ 9.301.

А.10 Размеры, не определяющие параметры муфт, являются рекомендуемыми.

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/46/gost_52572.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

"ГОСТ 24246-96. Межгосударственный стандарт. Муфты втулочные. Параметры, конструкция и размеры"(введен в действие Постановлением Госстандарта России от 25.10.1999 N 362-ст)

Вернуться в "Каталог нормативных документов"

"ГОСТ 24246-96. Межгосударственный стандарт. Муфты втулочные. Параметры, конструкция и размеры"
(введен в действие Постановлением Госстандарта России от 25.10.1999 N 362-ст)
