"ГОСТ 25065-90. Государственный стандарт Союза ССР. Соединения трубопроводов резьбовые. Концы корпусных деталей ввертные с уплотнением резиновыми кольцами круглого сечения и гнезда под них. Конструкция"
(утв. и введен в действие Постановлением Госстандарта СССР от 05.06.1990 N 1398)
"ГОСТ 25065-90. Государственный стандарт Союза ССР. Соединения трубопроводов резьбовые. Концы корпусных деталей ввертные с уплотнением резиновыми кольцами круглого сечения и гнезда под них. Конструкция"
(утв. и введен в действие Постановлением Госстандарта СССР от 05.06.1990 N 1398)
Утвержден и введен в действие
Постановлением Государственного
комитета СССР по управлению
качеством продукции и стандартам
от 5 июня 1990 г. N 1398
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ
КОНЦЫ КОРПУСНЫХ ДЕТАЛЕЙ ВВЕРТНЫЕ С УПЛОТНЕНИЕМ
РЕЗИНОВЫМИ КОЛЬЦАМИ КРУГЛОГО СЕЧЕНИЯ И ГНЕЗДА ПОД НИХ
КОНСТРУКЦИЯ
Threaded pipe fittings. Screwed-in ends of case
components sealed with rubber O-rings and their sockets.
Design
ГОСТ 25065-90
ОКП 41 0300;
Дата введения
1 января 1991 года
1. Разработан и внесен Министерством станкостроительной и инструментальной промышленности СССР.
Разработчики: М.А. Мартынов, Р.Я. Каневский, А.И. Гольдшмидт, Т.А. Сазонова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 05.06.1990 N 1398.
3. Срок проверки - 2000 г., периодичность проверки - 10 лет.
4. Взамен ГОСТ 25065-81, ГОСТ 26340-84.
5. Ссылочные нормативно-технические документы
???????????????????????????????????????????????????????????????????????????
Обозначение НТД, на который дана ссылка ? Номер пункта
???????????????????????????????????????????????????????????????????????????
Настоящий стандарт распространяется на ввертные концы корпусных деталей с метрической резьбой, с уплотнением резиновыми кольцами круглого сечения по ГОСТ 18829;
ГОСТ 9833 и гнезда под них, применяемые в резьбовых соединениях трубопроводов, арматуре и гидропневмооборудовании.
1. Схемы уплотнения ввертных концов корпусных деталей приведены на черт. 1.
Схемы уплотнения ввертных концов корпусных деталей
Прямых
Регулируемых по направлению
1 - ввертной конец корпусной детали прямой по ГОСТ 25065;
2 - уплотнительное кольцо по ГОСТ 18829;
ГОСТ 9833;
3 - гнездо по ГОСТ 25065; 4 - ввертной конец корпусной
детали, регулируемый по направлению по ГОСТ 25065;
5 - установочная гайка по ГОСТ 25065;
6 - защитная шайба по ГОСТ 25065
Черт. 1
2. Конструкция и размеры гнезд должны соответствовать указанным на черт. 2 и в
табл. 1; ввертных концов корпусных деталей, установочных гаек и защитных шайб - на
черт. 3,
4,
5 и в
табл. 2.

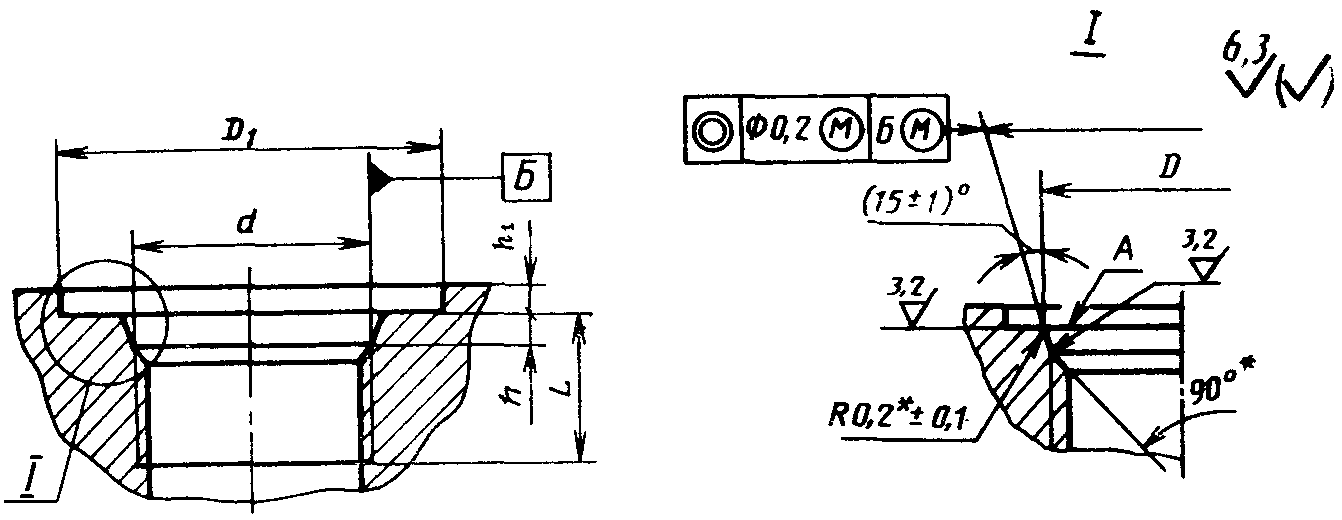

Гнезда под ввертные концы корпусных деталей
--------------------------------
<*> Размеры обеспечиваются инструментом.
Примечания:
1. Допускается выполнение гнезд без канавки с размерами
и
, если допуск торцового биения не превышает заданного.
2. Допускается изготовление гнезд с проточкой для выхода резьбы по
ГОСТ 10549.
Размеры, мм
???????????????????????????????????????????????????????????????????????????
Группа по ?Условный ?Наружный ? d ? D ? h ? D , ? L, ? h
ГОСТ 22525?проход DN? диаметр ? ? H11 ?+0,4 ? 1 ? не ? 1
? (D ) ? трубы ? ? ? ? не ?менее?-0,4
? у ? ? ? ? ?менее ? ?
???????????????????????????????????????????????????????????????????????????
1 ? 2,5 ? 4 ? (М6) ? 7,6 ? 2,4 ? 9 ? 9 ? 1,0
? ? ????????????????????? ??????????????
? ? ? М8 X 1 ? 9,5 ? ? 13 ? 10 ?
????????????????????? ? ? ? ? ?
? 3,0 ? 5 ? ? ? ? ? ?
????????????????????????????????????????????????????????????
? 4,0 ? 6 ? М10 X 1 ? 11,8 ? 3,0 ? 15 ? 11 ?
????????????????????? ? ? ? ? ?
? 6,0 ? 8 ? ? ? ? ? ?
??????????????????????????????? ? ? ? ? ?
2 ? 4,0 ? 6 ? ? ? ? ? ?
????????????????????????????????????????? ???????????????????
? 6,0 ? 8 ? М12 X 1,5 ? 13,8 ? ? 18 ? 12 ? 1,5
????????????????????????????????????????? ???????? ?
? 8,0 ? 10 ? М14 X 1,5 ? 15,8 ? ? 20 ? ?
????????????????????????????????????????? ???????? ?
? 10,0 ? 12 ? М16 X 1,5 ? 17,8 ? ? 22 ? ?
????????????????????????????????????????? ???????? ??????
? 12,0 ? 15 ? М18 X 1,5 ? 19,8 ? ? 24 ? ? 2,0
? ??????????????????????????????? ???????????????????
? ? (16) ? М22 X 1,5 ? 23,8 ? ? 28 ? 14 ? 2,5
????????????????????? ? ? ? ? ?
? 15,0 ? 18 ? ? ? ? ? ?
? ? ????????????????????? ??????????????
? ? ?(М24 X 1,5)? 25,8 ? ? 30 ? 16 ?
?????????????????????????????????????????????????????? ?
? 20,0 ? 22 ? М27 X 2 ? 29,4 ? 4,0 ? 33 ? ?
? ? ????????????????????? ??????????????
? ? ? (М30 X 2) ? 32,4 ? ? 36 ? 18 ?
????????????????????????????????????????? ???????? ?
? 25,0 ? 28 ? М33 X 2 ? 35,4 ? ? 40 ? ?
? ? ????????????????????? ??????????????
? ? ? (М36 X 2) ? 38,4 ? ? 44 ? 20 ?
????????????????????????????????????????? ???????? ?
? 32,0 ? (34) ? М42 X 2 ? 44,4 ? ? 50 ? ?
? ??????????? ? ? ? ? ?
? ? 35 ? ? ? ? ? ?
????????????????????????????????????????? ??????????????
? 40,0 ? 42 ? М48 X 2 ? 50,4 ? ? 56 ? 22 ?
? ? ????????????????????? ??????????????
? ? ? (М52 X 2) ? 54,4 ? ? 60 ? 24 ?
???????????????????????????????????????????????????????????????????????????
3 ? 3,0 ? 6 ? М12 X 1,5 ? 13,8 ? 3,0 ? 18 ? 12 ? 1,5
????????????????????????????????????????? ???????? ?
? 4,0 ? 8 ? М14 X 1,5 ? 15,8 ? ? 20 ? ?
????????????????????????????????????????? ???????? ?
? 5,0 ? 10 ? М16 X 1,5 ? 17,8 ? ? 22 ? ?
????????????????????????????????????????? ???????? ??????
? 6,0 ? 12 ? М18 X 1,5 ? 19,8 ? ? 24 ? ? 2,0
????????????????????????????????????????? ??????????????
? 8,0 ? 14 ? М20 X 1,5 ? 21,8 ? ? 26 ? 14 ?
????????????????????????????????????????? ???????? ??????
? 10,0 ? 16 ? М22 X 1,5 ? 23,8 ? ? 28 ? ? 2,5
????????????????????????????????????????????????????????????
? 12,0 ? 20 ? М27 X 2 ? 29,4 ? 4,0 ? 33 ? 16 ?
? ? ????????????????????? ??????????????
? ? ? (М30 X 2) ? 32,4 ? ? 36 ? 18 ?
????????????????????????????????????????? ???????? ?
? 15,0 ? 25 ? М33 X 2 ? 35,4 ? ? 40 ? ?
? ? ????????????????????? ??????????????
? ? ? (М36 X 2) ? 38,4 ? ? 44 ? 20 ?
????????????????????????????????????????? ???????? ?
? 20,0 ? 30 ? (М39 X 2) ? 41,4 ? ? 47 ? ?
? ? ????????????????????? ???????? ?
? ? ? М42 X 2 ? 44,4 ? ? 50 ? ?
????????????????????????????????????????? ??????????????
? 25,0 ? 38 ? (М45 X 2) ? 47,4 ? ? 53 ? 22 ?
? ? ????????????????????? ???????? ?
? ? ? М48 X 2 ? 50,4 ? ? 56 ? ?
????????????????????????????????????????? ??????????????
? 32,0 ? 45 ? М56 X 2 ? 58,4 ? ? 65 ? 24 ?
? ? ????????????????????? ??????????????
? ? ? (М60 X 2) ? 62,4 ? ? 68 ? 26 ?
Примечание. Значения, приведенные в скобках, при новом проектировании применять не рекомендуется.

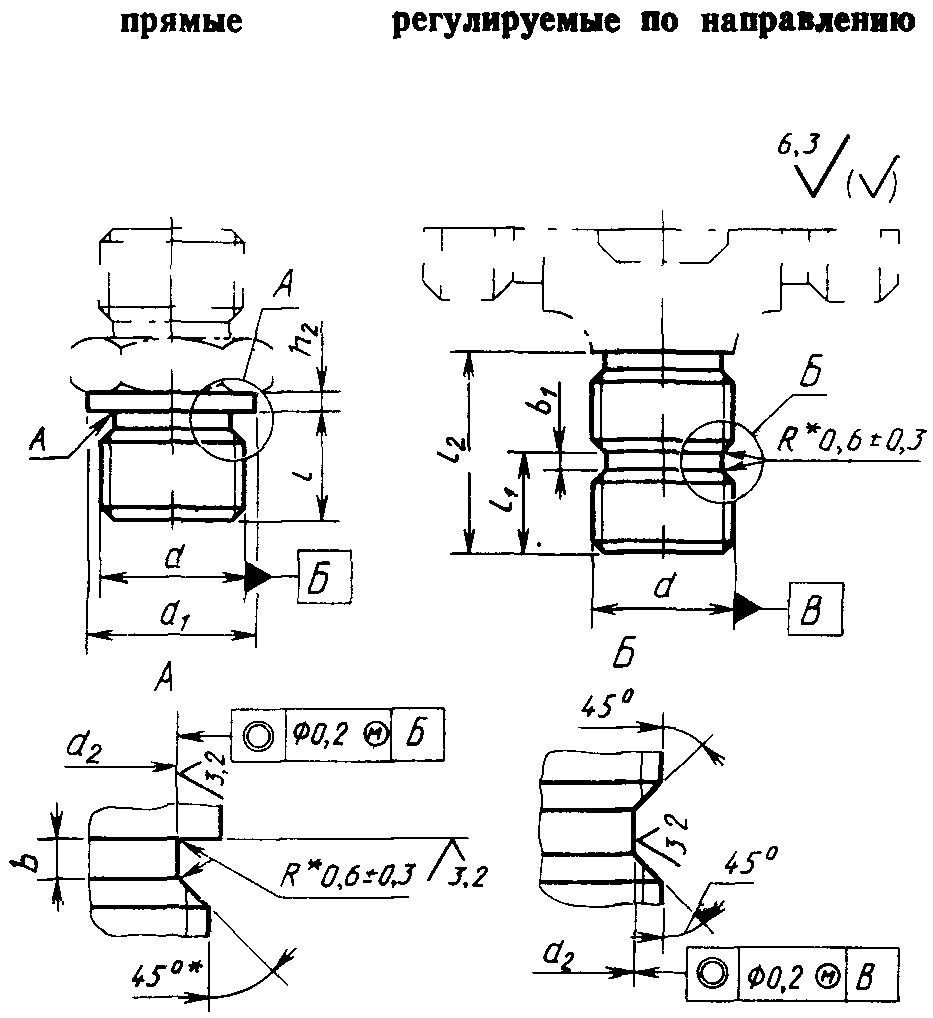

Концы корпусных деталей ввертные
--------------------------------
<*> Размеры обеспечиваются инструментом.
Установочная гайка
Примечание. Установочные гайки группы 1 следует выполнять без проточки под защитную шайбу с размерами
Защитная шайба
--------------------------------
<*> Размеры обеспечиваются инструментом.
Размеры, мм
??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
Груп-?Услов-?На- ? d ? d ? d ? d ? d ? b ? b ? h ? l, ? l , ? l ? D ? D ? H ? S ?Кольцо ? Момент
па по?ный ?руж-? ? 1 ? 2 ? 3? 4 ?+0,3? 1 ? 2 ? не ? 1 ? 2 ? 2 ? 3 ? ? ?уплотни- ?затяжки,
ГОСТ ?про- ?ный ? ?-0,4?h11 ?H11? ? ?+0,3?+0,4?более? не ? ?-0,1?+0,1? ? ?тельное по? H x м
22525?ход DN?диа-? ? ? ? ? ? ? ? ? ?более? ? ? ? ? ?
ГОСТ 9833 ? (пред.
?(D ) ?метр? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? откл.
? у ?тру-? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?+/- 10%)
? ?бы ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
1 ? 2,5 ? 4 ? (М6) ? 8 ? 4,3? - ?10,9?2,4 ? 4 ?1,5 ? 9 ? 10 ? 19 ? 8 ? 4,1? 7 ?10 ?004-007-19? 2
? ? ???????????????????????????????? ? ? ???????????????????????????? ????????????????????????
????????????? М8 X 1 ? 12 ? 6,0? - ?13,8? ? ? ? 10 ? 11 ? 20 ?10 ? 5,8? ?12 ?006-009-19? 4
? 3,0 ? 5 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????????????????????????????? ???????????????????????????? ????????????????????????
? 4,0 ? 6 ? М10 X 1 ? 14 ? 7,6? - ?16,2? 3 ?4,5 ? ? 11 ? 12 ? 21 ?12 ? ? ? ?007-011-25? 8
????????????? ? ? ????? ? ? ? ? ? ? ? ? 7,4? ?14 ? ?
? 6,0 ? 8 ? ? ? ? - ? ? ? ? ? ? ? ? ? ? ? ? ?
?????????????????? ? ? ????? ? ? ? ? ? ? ?????? ? ? ? ?????????
2 ? 4,0 ? 6 ? ? ? ?12 ? ? ? ? ? ? ? ?12,1? ? ? ? ? 10
???????????????????????????????????????????? ?????????????????????????????????????????????????????????????????
? 6,0 ? 8 ? М12 X 1,5 ? 17 ? 9,6?15 ?19,6? ? 5 ? 2 ? 12 ? 13 ? 25 ?15,1? 9,4? 9 ?17 ?009-013-25? 20
???????????????????????????????????????????? ? ? ? ? ? ??????????? ????????????????????????
? 8,0 ? 10 ? М14 X 1,5 ? 19 ?11,6?17 ?21,9? ? ? ? ? ? ?17,1?11,4? ?19 ?011-015-25? 25
???????????????????????????????????????????? ? ? ? ? ? ??????????? ????????????????????????
? 10,0 ? 12 ? М16 X 1,5 ? 21 ?13,6?19 ?25,4? ? ? ? ? ? ?19,1?13,4? ?22 ?013-017-25? 40
???????????????????????????????????????????? ? ?????? ? ? ??????????? ????????????????????????
? 12,0 ? 15 ? М18 X 1,5 ? 23 ?15,6?21 ?27,7? ? ?2,5 ? ? ? ?21,1?15,4? ?24 ?015-019-25? 50
? ????????????????????????????????????? ? ????????????????????????????????? ????????????????????????
? ?(16)? М22 X 1,5 ? 27 ?19,6?25 ?34,6? ? ? 3 ? 14 ? 15 ? 27 ?25,1?19,4? ?30 ?019-023-25? 80
????????????? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? 15,0 ? 18 ???????????????????????????????? ? ? ???????????????????????????? ????????????????
? ? ?(М24 X 1,5)? 29 ?21,6?27 ?36,9? ? ? ? 16 ? 17 ? 29 ?27,1?21,4? ?32 ?021-025-25?
?????????????????????????????????????????????????????? ? ? ???????????????????????????????????????????
? 20,0 ? 22 ? М27 X 2 ? 32 ?23,7?30 ?41,6? 4 ? 6 ? ? ? ? 33 ?30,2?23,4?12 ?36 ?024-029-30? 100
? ? ??????????????????????????? ? ? ? ???????????????????????????? ? ????????????
? ? ? (М30 X 2) ? 35 ?26,7?33 ? ? ? ? ? 18 ? 19 ? 35 ?33,2?26,4? ? ?027-032-30?
???????????????????????????????????????????? ? ? ? ? ? ??????????? ????????????????????????
? 25,0 ? 28 ? М33 X 2 ? 39 ?29,7?37 ?47,3? ? ? ? ? ? ?37,2?29,4? ?41 ?030-035-30? 110
? ? ???????????????????????????????? ? ? ???????????????????????????? ????????????????
? ? ? (М36 X 2) ? 43 ?32,7?40 ?53,1? ? ? ? 20 ? 21 ? 37 ?40,2?32,4? ?46 ?033-038-30?
???????????????????????????????????????????? ? ? ? ? ? ??????????? ????????????????
? 32,0 ?(34)? М42 X 2 ? 49 ?38,7?46 ?57,7? ? ? ? ? ? ?46,2?38,4? ?50 ?040-045-30?
? ?????? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? 35 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????? ? ? ???????????????????????????? ????????????????
? 40,0 ? 42 ? М48 X 2 ? 55 ?44,7?52 ?69,3? ? ? ? 22 ? 23 ? 39 ?52,2?44,4? ?60 ?045-050-30?
? ? ??????????????????????????? ? ? ? ???????????????????????????? ? ????????????????????
? ? ? (М52 X 2) ? 59 ?48,7?56 ? ? ? ? ? 24 ? 25 ? 41 ?56,2?48,4? ? ?050-055-30? 120
??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
3 ? 3 ? 6 ? М12 X 1,5 ? 17 ? 9,6?15 ?19,6? 3 ? 5 ? 2 ? 12 ? 13 ? 25 ?15,1?9,4 ? 9 ?17 ?009-013-25? 20
???????????????????????????????????????????? ? ? ? ? ? ??????????? ????????????????????????
? 4 ? 8 ? М14 X 1,5 ? 19 ?11,6?17 ?21,9? ? ? ? ? ? ?17,1?11,4? ?19 ?011-015-25? 25
???????????????????????????????????????????? ? ? ? ? ? ??????????? ????????????????????????
? 5 ? 10 ? М16 X 1,5 ? 21 ?13,6?19 ?25,4? ? ? ? ? ? ?19,1?13,4? ?22 ?013-017-25? 40
???????????????????????????????????????????? ? ?????? ? ? ??????????? ????????????????????????
? 6 ? 12 ? М18 X 1,5 ? 23 ?15,6?21 ?27,7? ? ?2,5 ? ? ? ?21,1?15,4? ?24 ?015-019-25? 50
???????????????????????????????????????????? ? ? ???????????????????????????? ????????????????????????
? 8 ? 14 ? М20 X 1,5 ? 25 ?17,6?23 ?31,2? ? ? ? 14 ? 15 ? 27 ?23,1?17,4? ?27 ?017-021-25? 80
???????????????????????????????????????????? ? ?????? ? ? ??????????? ????????????????
? 10 ? 16 ? М22 X 1,5 ? 27 ?19,6?25 ?34,6? ? ? 3 ? ? ? ?25,1?19,4? ?30 ?019-023-25?
?????????????????????????????????????????????????????? ???????????????????????????????????????????????????????
? 12 ? 20 ? М27 X 2 ? 32 ?23,7?30 ?41,6? 4 ? 6 ? ? 16 ? 17 ? 33 ?30,2?23,4?12 ?36 ?024-029-30? 100
? ? ??????????????????????????? ? ? ? ???????????????????????????? ? ????????????
? ? ? (М30 X 2) ? 35 ?26,7?33 ? ? ? ? ? 18 ? 19 ? 35 ?33,2?26,4? ? ?027-032-30?
???????????????????????????????????????????? ? ? ? ? ? ??????????? ? ? ?
? 15 ? 25 ? М33 X 2 ? 39 ?29,7?37 ?47,3? ? ? ? ? ? ?37,2?29,4? ? ? ?
? ? ? ? ? ? ? ? ? ? ???????????????????????????? ????????????????????????
? ? ? ? ? ? ? ? ? ? ? 20 ? 21 ? 37 ?40,2?32,4? ?41 ?030-035-30? 120
? ? ???????????????????????????????? ? ? ? ? ? ? ? ? ????????????????
? ? ? (М36 X 2) ? 43 ?32,7?40 ?53,1? ? ? ? ? ? ? ? ? ?46 ?033-038-30?
??????????????????????????????????????? ? ? ? ? ? ? ??????????? ? ????????????
? 20 ? 30 ? (М39 X 2) ? 46 ?35,7?43 ? ? ? ? ? ? ? ?43,2?35,4? ? ?036-041-30?
? ? ???????????????????????????????? ? ? ? ? ? ??????????? ????????????????
? ? ? М42 X 2 ? 49 ?38,7?46 ?57,7? ? ? ? ? ? ?46,2?38,4? ?50 ?040-045-30?
???????????????????????????????????????????? ? ? ???????????????????????????? ????????????????
? 25 ? 38 ? (М45 X 2) ? 52 ?41,7?49 ?63,5? ? ? ? 22 ? 23 ? 39 ?49,2?41,4? ?55 ?042-048-30?
? ? ???????????????????????????????? ? ? ? ? ? ??????????? ????????????????
? ? ? М48 X 2 ? 55 ?44,7?52 ?69,3? ? ? ? ? ? ?52,2?44,4? ?60 ?045-050-30?
???????????????????????????????????????????? ? ? ???????????????????????????? ????????????????????????
? 32 ? 45 ? М56 X 2 ? 64 ?52,7?60 ?75,0? ? ? ? 24 ? 25 ? 41 ?60,2?52,4? ?65 ?055-060-30? 160
? ? ???????????????????????????????? ? ? ???????????????????????????? ????????????????
? ? ? (М60 X 2) ? 67 ?56,7?64 ?80,8? ? ? ? 26 ? 27 ? 43 ?64,2?56,4? ?70 ?058-063-30?
Примечание. Значения, приведенные в скобках, при новом проектировании применять не рекомендуется.
3. Номинальные (условные) давления по группам корпусных деталей и видам соединений - по ГОСТ 22525,
приложение 1.
4.
Рекомендации по монтажу ввертных концов корпусных деталей, регулируемых по направлению, приведены в Приложении.
5. Допуск торцового биения поверхности А (
черт. 2 и
3) относительно оси резьбы - по ГОСТ 26338 для концов корпусных деталей и не более 0,1 мм на диаметре
для гнезд.
6. На конической поверхности диаметром D продольные и спиральные риски не допускаются. Глубина кольцевых рисок допускается в пределах указанной шероховатости.
7. Материал защитных шайб - фторопласт 4-0 по
ГОСТ 10007.
Допускается изготовлять защитные шайбы из фторопластов и пластмасс других марок, если их физико-механические показатели не ниже указанной марки.
8. Ворсистость кромок защитных шайб - не более 0,1 мм.
9. Технические требования - по ГОСТ 15763.
Рекомендуемое
ПО МОНТАЖУ ВВЕРТНЫХ КОНЦОВ КОРПУСНЫХ ДЕТАЛЕЙ,
РЕГУЛИРУЕМЫХ ПО НАПРАВЛЕНИЮ
1. Ввертной конец корпусной детали 1, установочная гайка 2, защитная шайба 3 и уплотнительное кольцо 4 должны быть предварительно собраны, как показано на
черт. 6. Для установки уплотнительного кольца и защитной шайбы рекомендуется применять конусные оправки в соответствии с
п. 2.4 приложения ГОСТ 9833. При этом защитная шайба должна быть заправлена в выточку гайки и обжата по шейке ввертного конца корпусной детали. При сборке рекомендуется выдержать размер
Для улучшения монтажа защитной шайбы рекомендуется нагревать ее в воде до температуры 70 - 90 °C.
2. Для установки корпусной детали в гнездо ввертной конец, не нарушая размера L, следует ввернуть в гнездо до упора в торец гайки, отвернуть ввертной конец до нужного положения, но не более чем на один оборот, после чего затянуть гайку моментом, указанным в
табл. 2. Резьбы ввертных концов корпусных деталей, гнезд и уплотнительные кольца рекомендуется смазывать смазочным материалом, инертным к материалу колец, или рабочей жидкостью.
