3.2
3.3
3.4
3.5
3.6
3.7 технологический режим лазерного термоупрочнения: Совокупность значений энергетических, механических и временных параметров технологического процесса лазерного термоупрочнения в режиме автоматического или ручного управления.
3.8 лазерное термоупрочнение: Поверхностная упрочняющая термическая обработка с применением лазерного излучения в качестве источника нагрева.
3.9 зона лазерного воздействия: Поверхностный слой материала детали с измененными структурой и свойствами в результате термического воздействия лазерного излучения.
3.10 зона упрочнения: Часть зоны лазерного воздействия с твердостью, превышающей твердость материала детали до лазерного термоупрочнения.
3.11 толщина поверхностно-упрочненного слоя: Кратчайшее расстояние по нормали от обрабатываемой поверхности детали до ближайшей поверхности с твердостью, соответствующей твердости материала детали до лазерного термоупрочнения.
3.12 триботехнический рисунок лазерного термоупрочнения: Геометрическая схема расположения зон упрочнения на обрабатываемой поверхности.
4.1 Обозначения конструктивных элементов зон упрочнения:
d - ширина зоны упрочнения на обработанной поверхности;
dt - ширина зоны лазерного воздействия на обработанной поверхности;
h - толщина зоны упрочнения;
Kп - коэффициент перекрытия зон упрочнения;
S - шаг упрочнения;
4.2 Обозначения основных параметров технологического процесса лазерного термоупрочнения приведены в приложении А.
4.3 В настоящем стандарте приняты следующие сокращения:
КД - конструкторская документация;
ЛТ - лазерное термоупрочнение;
ТД - технологическая документация;
ТП - технологический процесс лазерного термоупрочнения;
ТР - технологический режим лазерного термоупрочнения.
5.1 Технологическое оборудование оснащают твердотельными и газовыми лазерами, энергетические характеристики которых обеспечивают получение требуемых структурных изменений в поверхностном слое детали под воздействием лазерного излучения.
5.2 Технологическое оборудование должно обеспечивать высокую стабильность ТР. Допускаемые отклонения значений параметров ТР от номинальных приведены в таблице 1.
5.3 Технические требования к лазерному оборудованию приведены в приложении Б.
5.4 Климатическое исполнение технологического оборудования УХЛ4 - по ГОСТ 15150.
5.5 Технологическое оборудование должно быть полностью или частично автоматизированным, обеспечивая полный контроль параметров ТР.
5.6 Технологическая оснастка должна быть изготовлена из негорючего материала, обеспечивать надежное крепление обрабатываемой детали и точность ее позиционирования в соответствии с ТП.
5.7 Используемые материалы сторонних поставщиков должны иметь сертификаты. Входной контроль материалов проводят в установленном на предприятии порядке.
6.1 Поверхность обрабатываемой детали должна быть без заусенцев, расслоений, трещин, механических повреждений.
Исходная шероховатость обрабатываемой поверхности должна соответствовать установленной в КД.
Обрабатываемая поверхность должна быть тщательно очищена от следов жировых пленок, окалины и других загрязнений.
6.2 На обрабатываемую поверхность может быть нанесено поглощающее покрытие для уменьшения доли отраженного и рассеянного лазерного излучения и повышения эффективности процесса.
Поглощающее покрытие должно быть равномерным, без наплывов, разрывов и загрязнений.
Состав и толщину поглощающего покрытия указывают в ТД. Метод определения толщины покрытия - по ГОСТ 31993 (для лакокрасочных покрытий). Для других видов покрытий толщина определяется технологическим процессом их нанесения и КД.
6.3 Контроль качества очистки поверхности, состав и толщину поглощающего покрытия, способ его нанесения и метод контроля устанавливают в ТД предприятия.
7.1 Технологические операции выполняют в соответствии с 7.1.1 - 7.1.7.
7.1.1 Подготовка к работе технологического оборудования и оснастки.
7.1.2 Закрепление детали технологической оснасткой.
7.1.3 При ручном или полуавтоматическом режиме управления:
- перемещение фокусирующей оптической головки в рабочую зону к месту начала ТП;
- установка фокусирующей оптической головки с фокусным расстоянием F со смещением относительно обрабатываемой поверхности детали
- установка значений параметров ТР;
- запуск ТП;
- проведение визуального контроля ТП через видеоконтрольное устройство;
- остановка ТП;
- отведение фокусирующей оптической головки в нерабочую зону.
7.1.4 При автоматическом режиме управления:
- запуск ТП;
- остановка ТП.
7.1.5 Снятие детали, при необходимости ее охлаждение до температуры ниже 40 °C и передача на очистку от остатков поглощающего покрытия, в случае его нанесения.
7.1.6 Проведение контроля качества обработанной поверхности.
7.1.7 Передача детали для выполнения последующих доводочных операций, предусмотренных в КД и/или ТД.

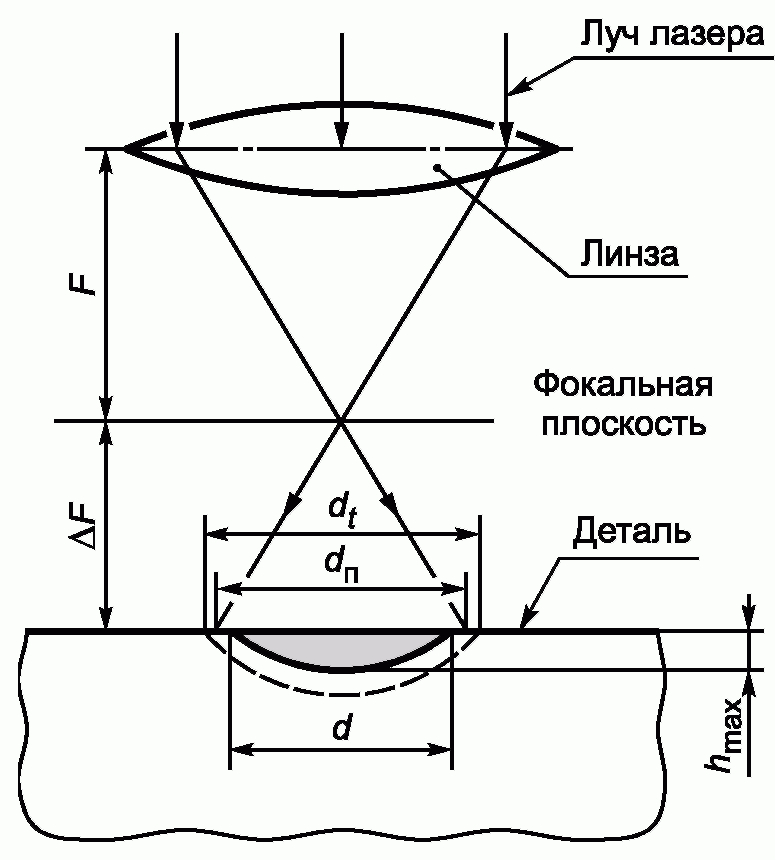

8.1 Принципиальная схема ТП приведена на рисунке 1.
![]() От источника лазерного излучения луч лазера направляется по оптической транспортной системе к фокусирующей головке и затем на обрабатываемую поверхность детали.
8.2 ТП осуществляют следующими способами:
- перемещением фокусирующей оптической головки относительно неподвижной детали;
- перемещением детали относительно неподвижной фокусирующей оптической головки;
- одновременным перемещением фокусирующей оптической головки и детали.
8.2.1 Упрочнение плоских деталей осуществляют перемещением пятна лазерного излучения по обрабатываемой поверхности с выбранной скоростью и по заданной траектории, определяемой конфигурацией обрабатываемой поверхности и наносимым триботехническим рисунком. При этом задают скорость перемещения детали или фокусирующей оптической головки Vп. Возможные схемы расположения зон ЛТ на плоской поверхности показаны на рисунке 2. После наложения каждой полосы деталь или фокусирующую оптическую головку периодически смещают в поперечном направлении на шаг S.

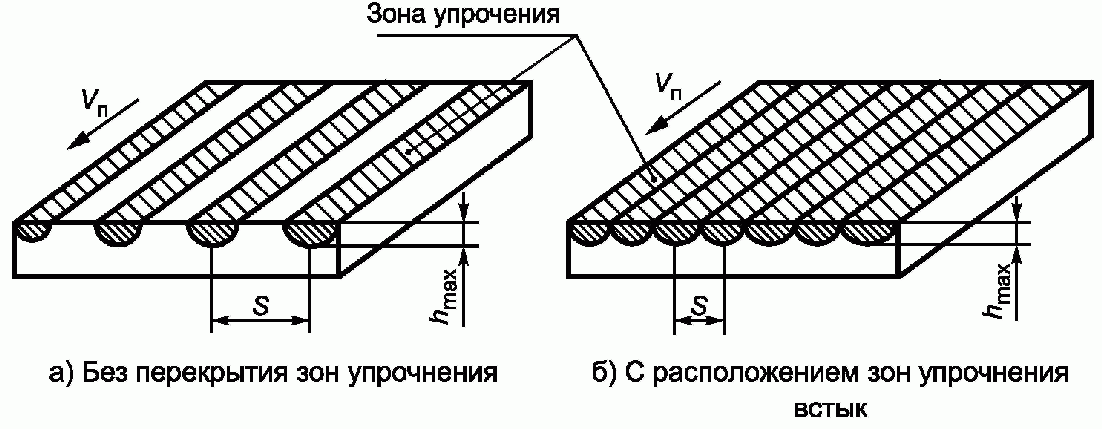

![]() Рисунок 2 - Триботехнические рисунки лазерного
термоупрочнения плоской поверхности
8.2.2 Упрочнение деталей цилиндрической формы осуществляют перемещением пятна лазерного излучения относительно обрабатываемой поверхности по винтовой линии, по окружности в виде кольцевых полос или по образующей цилиндра (рисунок 3). Для этого задают скорость продольного перемещения детали или фокусирующей оптической головки Vп.п и скорость вращения детали

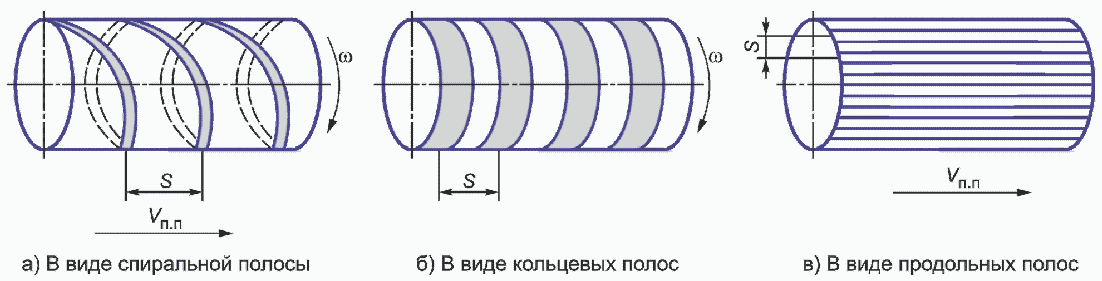

![]() Рисунок 3 - Триботехнические рисунки лазерного
термоупрочнения цилиндрической поверхности
8.3 Обработку проводят с перекрытием и без перекрытия зон упрочнения (рисунок 4) в зависимости от требований, предъявляемых к эксплуатационным свойствам детали. Степень перекрытия характеризует коэффициент перекрытия Kп, вычисляемый по формуле
(1)![]() Рисунок 4 - Конструктивные элементы зон упрочнения
при разных вариантах ТП
8.4 ТП может быть реализован при различных формах распределения излучения на выходе лазера или на входе в оптическую фокусирующую систему. Это распределение может иметь форму круга, квадрата, прямоугольника и кольца или мозаичную форму при использовании многолучевого лазера (рисунок 5). Кроме того, на рисунке 5 показано соответствующее распределение плотности мощности лазерного излучения Eр в пятне после фокусировки, получаемое на обрабатываемой поверхности. Данные обстоятельства необходимо учитывать при выборе режимов обработки в зависимости от массогабаритных характеристик обрабатываемых деталей.

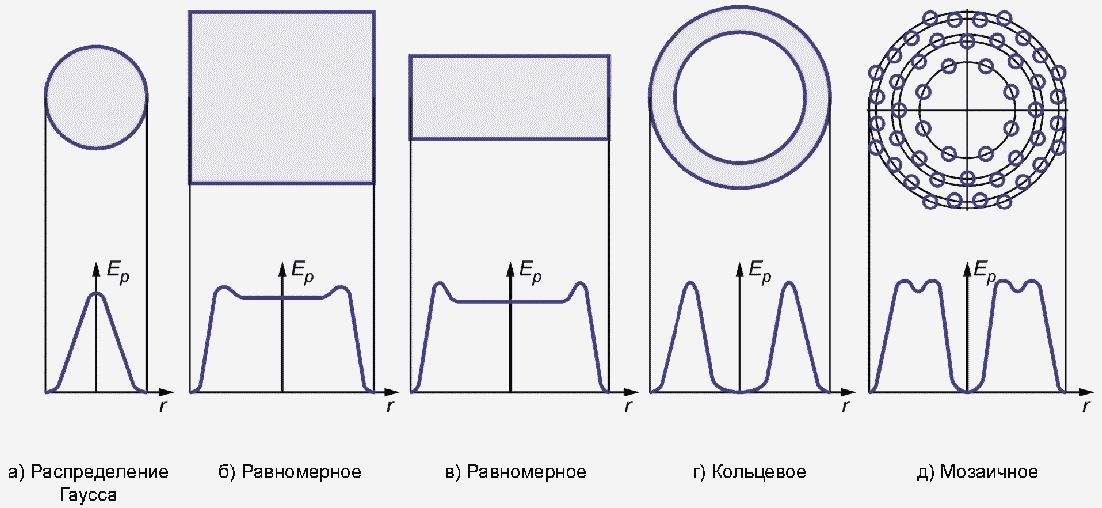

![]() Рисунок 5 - Распределение плотности мощности лазерного
излучения
Оптимальное распределение плотности мощности излучения по сечению лазерного пучка в многолучевых системах приведено в приложении В.
ТП может быть проведен:
- с оплавлением и без оплавления поверхности;
- последующей механической обработкой и без нее. При проведении механической обработки следует учитывать уменьшение толщины поверхностно-упрочненного слоя. Механическая обработка по окончании ТП должна соответствовать требованиям КД и ТД.
Примечание - Тип доводочных механических операций и толщину снимаемого поверхностно-упрочненного слоя определяют после проведения металлографического анализа обработанного контрольного образца (образца-свидетеля) или неразрушающего контроля толщины поверхностно-упрочненного слоя и измерения шероховатости обработанной поверхности;
- перекрытием и без перекрытия зон упрочнения, как в продольном, так и в поперечном направлении. Значения Kп определяют на основе проведения эксплуатационных испытаний, выбора триботехнического рисунка, обеспечивающего минимальный износ детали, и в соответствии с требованиями КД;
- под углом к обрабатываемой поверхности при упрочнении деталей сложной пространственной конфигурации с труднодоступными местами (например, галтелями);
- сканированием пучка лазерного излучения на обрабатываемой поверхности.
10.1 ТП проводят в непрерывном или импульсном режиме работы лазера без сканирования лазерного пучка [рисунок 6 а), б)] или со сканированием лазерного пучка [рисунок 6 в)].
10.2 Выбор ТР осуществляют с учетом требований КД и ТД.

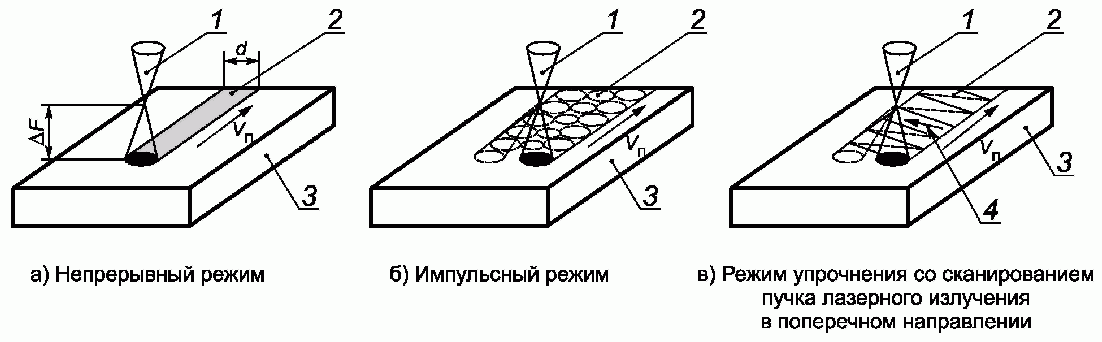

![]() 1 - пучок лазерного излучения; 2 - зона упрочнения
на обрабатываемой поверхности; 3 - обрабатываемая деталь;
4 - направление сканирования пучка лазерного излучения
Рисунок 6 - Схемы проведения процесса при различных режимах
работы лазера
10.3 Выбор параметров ТП - в соответствии с приложением А.
10.4 Степень неравномерности распределения плотности мощности (энергии) лазерного излучения по сечению лазерного пучка - не более +/- 10%.
10.5 Допускаемые отклонения значений параметров ТР от номинальных приведены в таблице 1.
11.1 Качество ЛТ деталей должно соответствовать требованиям КД.
11.2 Контролю подлежат обработанная поверхность и характеристики поверхностно-упрочненного слоя детали.
11.3 Параметры и нормы оценки качества поверхностно-упрочненного слоя, а также методы и объем контроля устанавливают в КД и/или ТД с учетом требований ГОСТ Р 58374.
11.4 Контроль качества ЛТ деталей проводят по методике, утвержденной в установленном порядке и входящей в состав ТД предприятия.
Для оценки качества ЛТ деталей проводят:
- визуальный контроль обработанной поверхности;
- контроль параметров шероховатости обработанной поверхности;
- металлографическое исследование зоны лазерного воздействия;
- измерение микротвердости по толщине зоны лазерного воздействия;
- разрушающие испытания для определения механических и/или других свойств материала детали после проведения ЛТ.
11.4.1 Визуальным контролем без применения или с применением лупы по ГОСТ 25706 с увеличением 10x проверяют отсутствие дефектов обработанной поверхности: трещин, прожогов, вскрытых дефектов в виде пор.
11.4.2 Контроль шероховатости поверхности проводят сравнением с образцами шероховатости по ГОСТ 9378 (для поверхностей, обработанных без оплавления) или измерением параметров шероховатости профилографом-профилометром по ГОСТ 19300 (для поверхностей, обработанных с оплавлением). Шероховатость обработанной поверхности должна соответствовать требованиям КД.
11.4.3 Измерения микротвердости по ГОСТ 9450 и металлографическое исследование применяют для проверки соответствия характеристик поверхностно-упрочненного слоя требованиям КД. Заготовки для микрошлифов вырезают из контрольного образца. Требования к контрольному образцу устанавливают в методике контроля качества ЛТ с учетом требований ГОСТ Р 58374.
Металлографическое исследование и измерения микротвердости проводят при выборе и контроле ТР. Периодичность контроля ТР устанавливают в ТД предприятия.
Контроль толщины поверхностно-упрочненного слоя может быть проведен с применением приборов неразрушающего контроля. В спорных случаях определяющими являются результаты металлографического исследования и измерений микротвердости.
11.4.4 При необходимости могут быть дополнительно проведены неразрушающий контроль и разрушающие испытания. Вид и объем неразрушающего контроля и разрушающих испытаний - по ГОСТ Р 58374.
11.5 Контроль качества ЛТ деталей должен проводить специалист, прошедший аттестацию и имеющий квалификационное удостоверение (сертификат).
11.6 Применяемые средства измерений должны быть поверены или калиброваны.
11.7 Результаты контроля качества ЛТ вносят в протоколы аттестации по ГОСТ Р 58374.
12.1 Лазерное технологическое оборудование должно соответствовать требованиям ГОСТ 31581, ГОСТ ЕН 12626, ГОСТ 12.1.040, ГОСТ 12.2.003 и [1].
Конструкция технологического оборудования и оснастки должна обеспечивать защиту окружающей среды и обслуживающего персонала лазерного оборудования от отраженного лазерного излучения (диффузного или зеркального).
Требования к размещению и эксплуатации лазерного технологического оборудования - по ГОСТ 31581.
На дверях помещений и лазерном технологическом оборудовании, на излучателе и в зоне обработки должны быть нанесены предупреждающие знаки W10 по ГОСТ 12.4.026.
12.2 Требования электробезопасности к технологическому оборудованию и оснастке - по ГОСТ 12.1.019 и [2], правила безопасности при эксплуатации электроустановок - по [3].
Технологическое оборудование должно быть заземлено. Сечение заземляющих проводов должно быть не менее сечения проводов (кабелей) питающей сети, электрическое сопротивление между шиной заземления и узлами технологического оборудования, которые могут оказаться под напряжением, должно быть не более 0,1 Ом по ГОСТ 12.1.030 и [3].
На электрооборудовании, дверцах силовых щитков, электротехнических шкафах должны быть нанесены предупреждающие знаки W08 по ГОСТ 12.4.026.
13.1 ТП должен соответствовать требованиям ГОСТ 12.3.002 с дополнениями, приведенными в 13.1.1 - 13.1.5.
13.1.1 Уровни лазерного излучения на рабочем месте не должны превышать предельно допустимых значений, установленных в [1].
13.1.2 Уровни шума и нормы вибрации на рабочем месте не должны превышать предельно допустимых значений по ГОСТ 12.1.003 и ГОСТ 12.1.012 соответственно.
13.1.3 Содержание вредных химических веществ в воздухе рабочей зоны не должно превышать предельно допустимых концентраций по ГОСТ 12.1.005 и ГОСТ 12.1.007.
13.1.4 Вентиляция производственных помещений должна удовлетворять требованиям СП 60.13330. Допустимые показатели микроклимата в рабочей зоне - по ГОСТ 12.1.005.
13.1.5 Нормы естественного и искусственного освещения рабочей поверхности - по ГОСТ Р 55710 и СП 52.13330.
Поверхности ограждений и перемещающихся узлов технологического оборудования должны быть окрашены в сигнальные цвета по ГОСТ 12.4.026.
13.2 Требования безопасности при эксплуатации сосудов, работающих под давлением, - в соответствии с [4].
13.3 Требования пожарной безопасности - по ГОСТ 12.1.004, правила противопожарного режима в производственном помещении - по [5]. Производственные помещения должны быть оснащены переносными огнетушителями типа ОУ по ГОСТ Р 51057.
Для указания места нахождения огнетушителя или направления движения к этому месту следует использовать соответственно основной F04 или комбинированный знак пожарной безопасности по ГОСТ 12.4.026.
13.4 Требования к персоналу, эксплуатирующему и обслуживающему лазерное технологическое оборудование и электроустановки, - по ГОСТ 31581.
Персонал, работающий на лазерном технологическом оборудовании, должен быть обеспечен защитными очками по ГОСТ 12.4.308 и рукавицами по ГОСТ 12.4.010.
13.5 Подъем и перемещение деталей массой более 16 кг проводят с применением подъемных механизмов.
(обязательное)
ТЕРМОУПРОЧНЕНИЯ
Основные параметры ТП приведены в таблице А.1.
Таблица А.1
(рекомендуемое)
Б.1 Технические требования к лазерному оборудованию приведены в таблице Б.1.
Таблица Б.1
Б.2 Оборудование должно быть оснащено:
- лазерной оптикой;
- интерфейсом Ethernet RS232;
- телесервисом;
- пилотным лазером;
- пирометром;
- камерой видеонаблюдения;
- программным обеспечением для ПК.
(справочное)
В МНОГОЛУЧЕВЫХ СИСТЕМАХ
Оборудование для лазерного поверхностного упрочнения должно обеспечивать оптимальное для термообработки распределение плотности мощности излучения по сечению лазерного пучка. Это может быть достигнуто за счет применения многоканальных (многолучевых) излучателей или специальных оптических систем.
Многолучевая лазерная система - это лазер, излучение которого состоит из отдельных лазерных пучков с заданным оптимальным для термообработки распределением плотности мощности по сечению, обеспечивающим получение однородной структуры в поверхностных слоях обрабатываемого материала. Многолучевые системы могут быть выполнены на основе волоконных, диодных, CO2-лазеров, а также лазеров других типов.

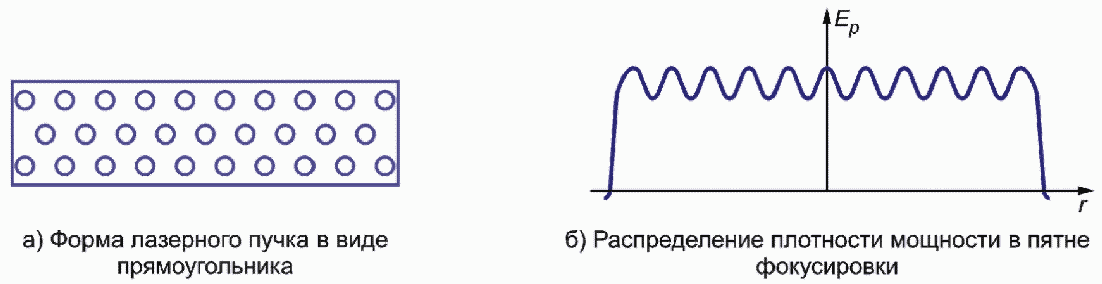

Распределение плотности мощности излучения по сечению лазерного пучка в пятне фокусировки для многолучевых систем показано на рисунках В.1 - В.3.

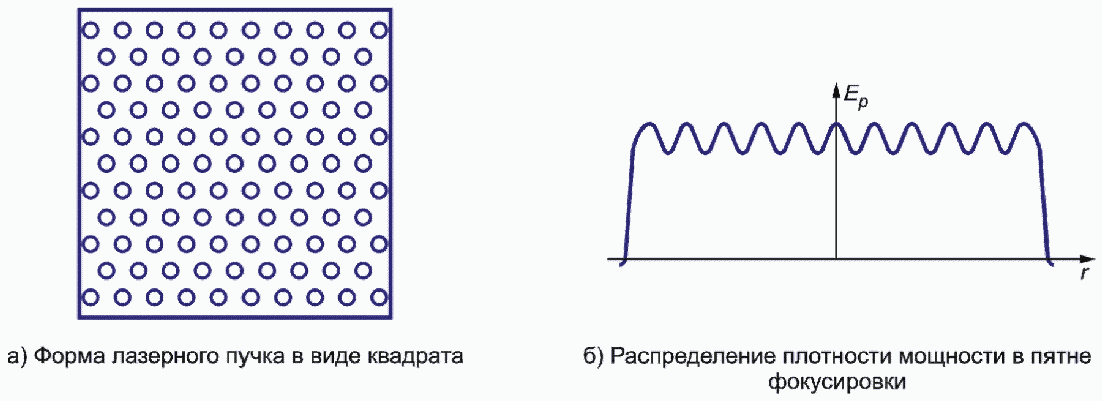

![]() Рисунок В.1

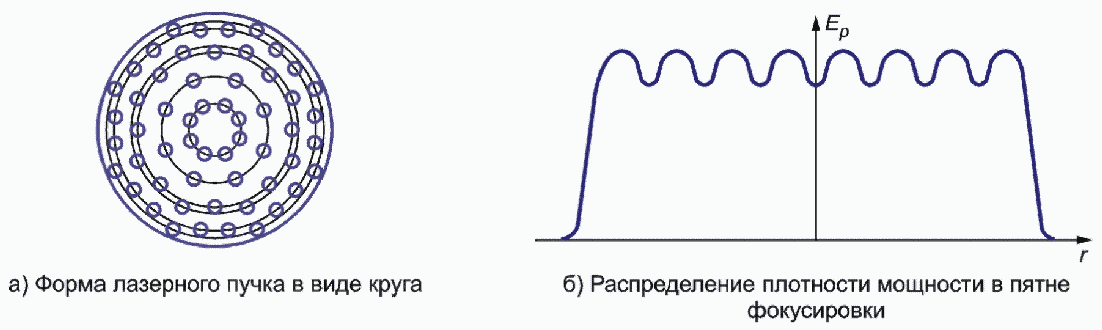

![]() Рисунок В.2
![]()
