Описание

Источник публикации

М.: Издательство стандартов, 1992

Примечание к документу

Документ утратил силу с 1 марта 2004 года в связи с изданием Постановления Госстроя РФ от 20.06.2003 N 75. Взамен введен в действие ГОСТ 11214-2003.

Введен в действие с 1 января 1987 года.

Взамен ГОСТ 16289-80.

Название документа

"ГОСТ 16289-86. Государственный стандарт Союза ССР. Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размеры"

(утв. Постановлением Госстроя СССР от 14.11.1985 N 192)

"ГОСТ 16289-86. Государственный стандарт Союза ССР. Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размеры"
(утв. Постановлением Госстроя СССР от 14.11.1985 N 192)

Оглавление

ГОСТ 16289-86. Государственный стандарт Союза ССР. Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размеры

Информационные данные

1. Основные размеры и марки

2. Требования к конструкции

Приложение 1. Габариты проемов окон и балконных дверей в наружных стенах жилых зданий

Приложение 2. Габариты проемов окон и балконных дверей в наружных стенах общественных зданий

Приложение 3. Расположение приборов в окнах и балконных дверях (примеры)

Приложение 4. Спецификация стекол для окон и балконных дверей жилых зданий

Приложение 5. Спецификация стекол для окон и балконных дверей общественных зданий

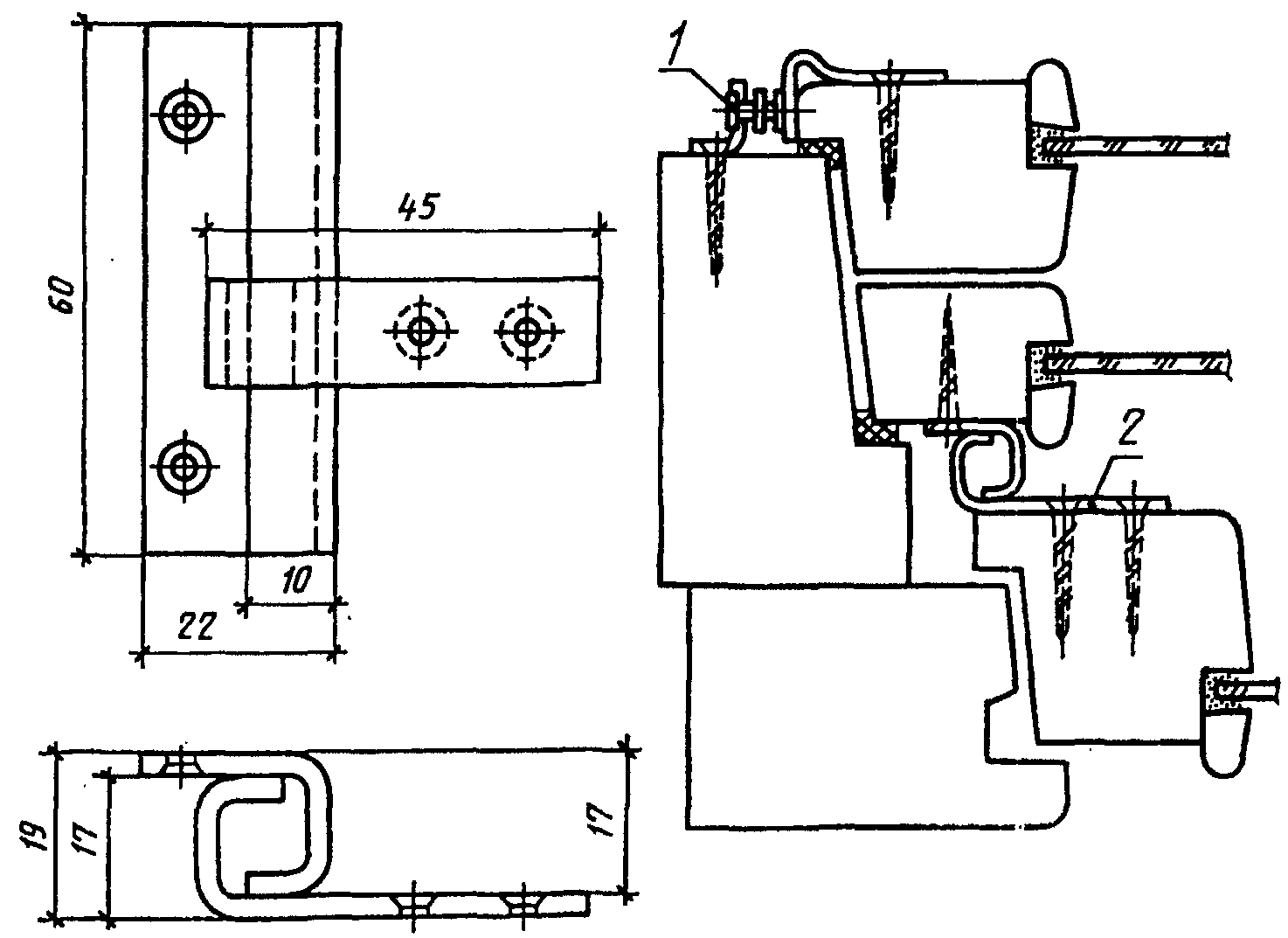

Приложение 6. Соединитель фрамужный

Утвержден и введен в действие

Постановлением Госстроя СССР

от 14 ноября 1985 г. N 192

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ С ТРОЙНЫМ

ОСТЕКЛЕНИЕМ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ

ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ

Wooden windows and balcony doors of triple glazing

for dwelling and public buildings.

Types, structure and dimensions

ГОСТ 16289-86

Группа Ж32

ОКП 53 6133

Дата введения

1 января 1987 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.

Разработчики: И.В. Строков (руководитель темы); Б.А. Филозофович; И.С. Посельская; Г.Г. Коваленко; Н.Н. Цаплев, канд. техн. наук; А.В. Ткаченко; Г.В. Левушкин; Н.В. Шведов.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 14.11.1985 N 192.

3. Взамен ГОСТ 16289-80.

4. Ссылочные нормативно-технические документы

??????????????????????????????????????????????????????????????????

Обозначение ? Номер пункта, ? Обозначение ? Номер пункта,

НТД, на который? приложения ?НТД, на который? приложения

дана ссылка ? ? дана ссылка ?

??????????????????????????????????????????????????????????????????

ГОСТ 111-90 ?2.7 ?ГОСТ 5088-78 ?2.6, Приложение 3

ГОСТ 538-88 ?Приложение 3 ?ГОСТ 5090-86 ?2.5, Приложение 3

ГОСТ 1145-80 ?Приложение 6 ?ГОСТ 5091-78 ?Приложение 3

ГОСТ 2697-83 ?2.2 ?ГОСТ 8242-88 ?2.2

ГОСТ 4598-86 ?2.2 ?ГОСТ 10174-90 ?2.8

ИС NORMPROD: примечание.

Взамен ГОСТ 23166-78 Постановлением Госстроя России от 06.05.2000

N 41 с 01.01.2001 введен в действие ГОСТ 23166-99.

ГОСТ 5087-80 ?Приложение 3 ?ГОСТ 23166-78 ?2.1, Приложение 3

5. Переиздание. Июнь 1992 г.

Настоящий стандарт распространяется на деревянные окна и балконные двери с тройным остеклением, предназначаемые для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.

1. ОСНОВНЫЕ РАЗМЕРЫ И МАРКИ

1.1. Окна и балконные двери изготовляют по настоящему стандарту с раздельноспаренными переплетами и дверными полотнами.

1.2. Габаритные размеры окон и балконных дверей и размеры проемов для них должны соответствовать: для жилых зданий - указанным на черт. 1 и в Приложении 1; для общественных зданий - указанным на черт. 2 и в Приложении 2.

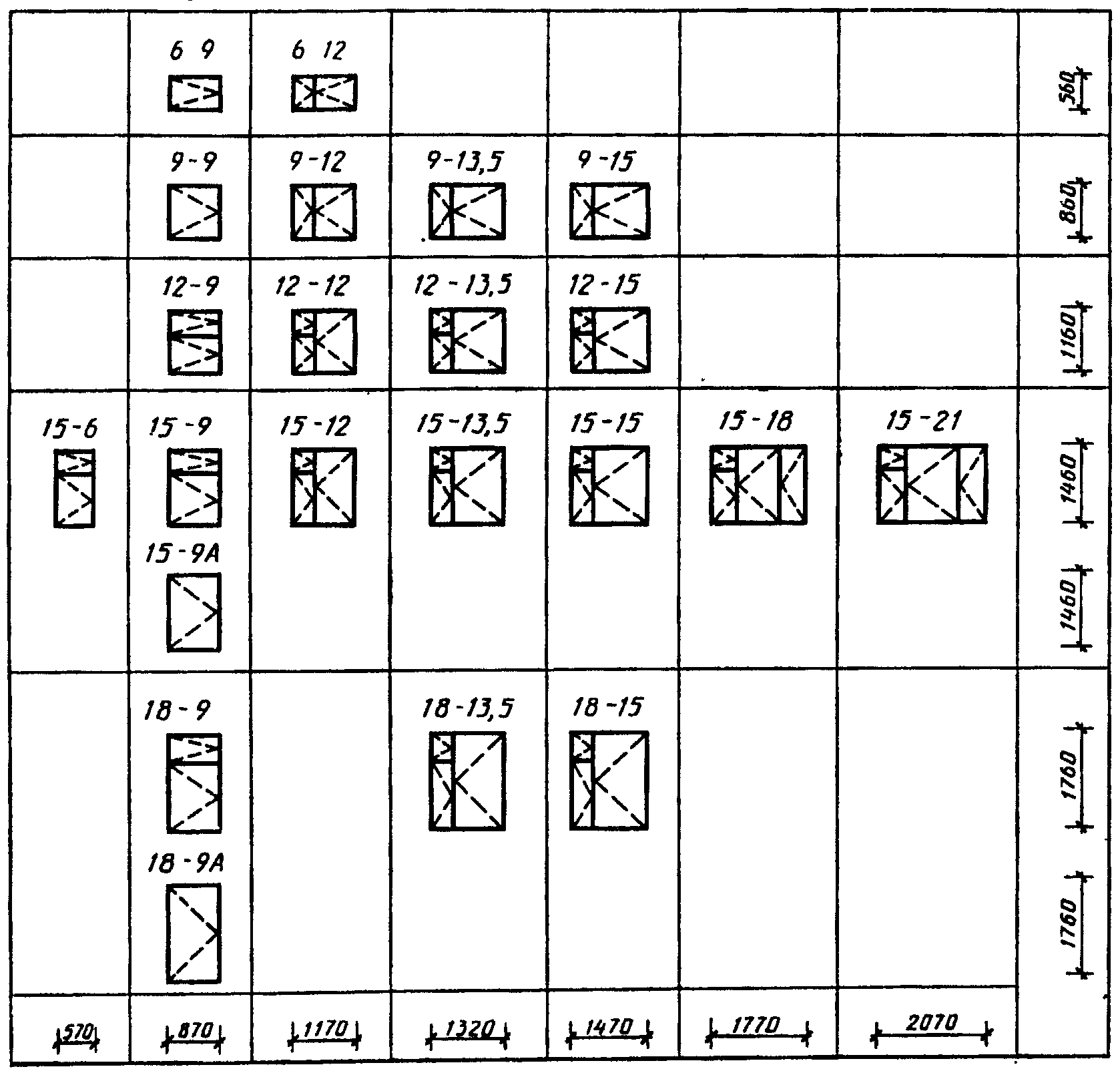

Типы и габаритные размеры окон

и балконных дверей жилых зданий

Окна

Балконные двери

Черт. 1

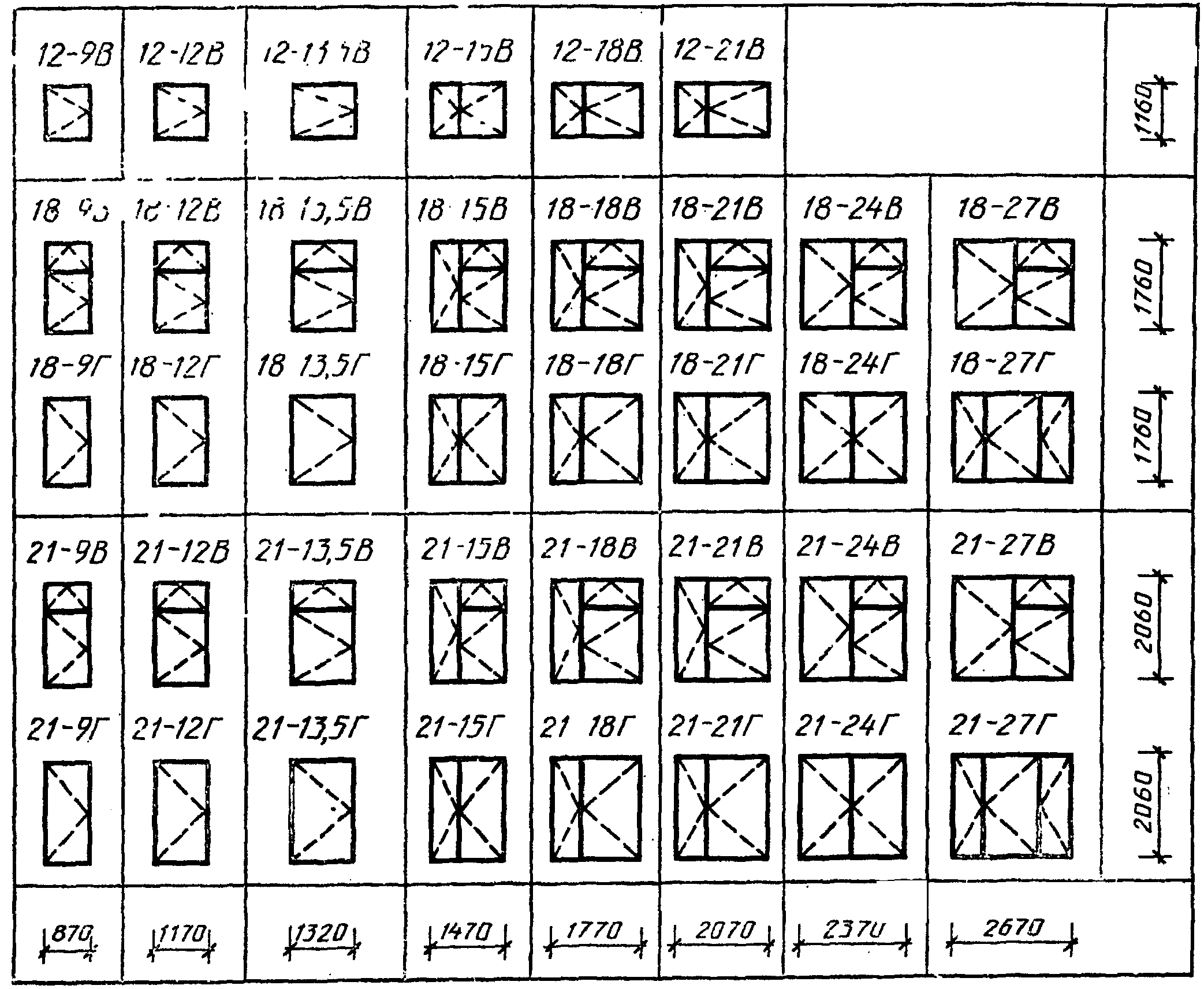

Типы и габаритные размеры окон

и балконных дверей общественных зданий

Окна

Балконные двери

Черт. 2

Примечания к черт. 1 и 2.

1. Схемы изделий изображены со стороны фасада.

2. Цифры над схемами изделий обозначают размеры проемов в модулях.

Окна и балконные двери, приведенные на черт. 1, допускается применять и для общественных зданий.

1.3. Окна размерами 9 - 13,5; 12 - 13,5; 15 - 3,5; 18 - 13,5 и 21 - 13,5 модулей (модуль М = 100 мм) для заполнения проемов в стенах из немодульного кирпича лицевой кладки по требованию потребителя должны изготовлять шириной на 80 мм больше указанной на черт. 1 за счет увеличения ширины широких створок, а окно размерами 15 - 16 модулей - шириной на 70 мм меньше указанной на черт. 1, при этом маркировку изменяют соответственно на 9 - 14; 12 - 14; 15 - 14; 18 - 14; 21 - 14 и 15 - 5.

1.4. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками и фрамугами, должны изготовляться также и левыми, а многостворные окна с несимметричным рисунком - в негативном изображении.

1.5. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:

Х Х Х - Х Х Х

? ? ? ? ? ?

? ? ? ? ? ???? Обозначение настоящего стандарта

? ? ? ? ??????? Буквы, означающие: А, В и Г - варианты

? ? ? ? рисунков одного размера;

? ? ? ? Н - окно в негативном изображении;

? ? ? ? Л - левое окно или левую балконную

? ? ? ? дверь

? ? ? ??????????? Ширина проема, дм

? ? ??????????????? Высота проема, дм

? ??????????????????? Тип изделия: РС - с раздельноспаренными

? переплетами и дверными полотнами

?????????????????????? Вид изделия: О - окно; Б - балконная

дверь

Примеры условных обозначений

Окно правое типа РС для проема высотой 15 и шириной 9 дм:

ОРС15-9 ГОСТ 16289-86

То же, левое:

ОРС15-9Л ГОСТ 16289-86

Окно типа РС для проема высотой 15 и шириной 13,5 дм, с форточной створкой:

ОРС15-13,5 ГОСТ 16289-86

То же, для проема высотой 18 и шириной 18 дм, с несимметричным рисунком (вариант В):

ОРС18-18В ГОСТ 16289-86

То же, в негативном изображении:

ОРС18-18ВН ГОСТ 16289-86

Дверь балконная правая типа РС для проема высотой 22 и шириной 7,5 дм:

БРС22-7,5 ГОСТ 16289-86

То же, левая:

БРС22-7,5 Л ГОСТ 16289-86

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

ИС NORMPROD: примечание.

Взамен ГОСТ 23166-78 Постановлением Госстроя России от 06.05.2000 N 41 с 01.01.2001 введен в действие ГОСТ 23166-99.

2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей для жилых зданий должны соответствовать указанным на черт. 3 - 6, размеры сечений - на черт. 7 - 15; для общественных зданий - на черт. 16 - 22, размеры сечений - на черт. 23 - 32.

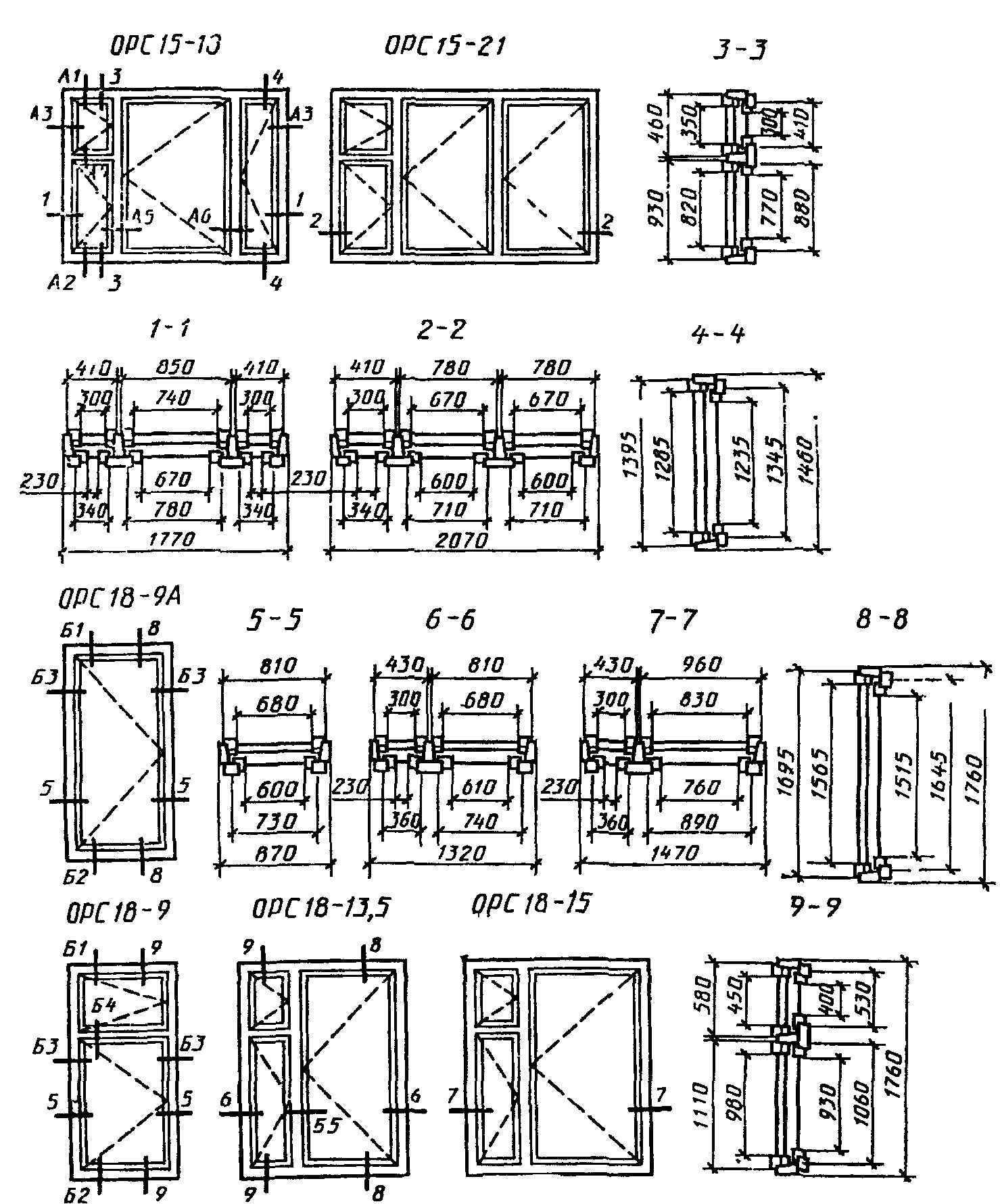

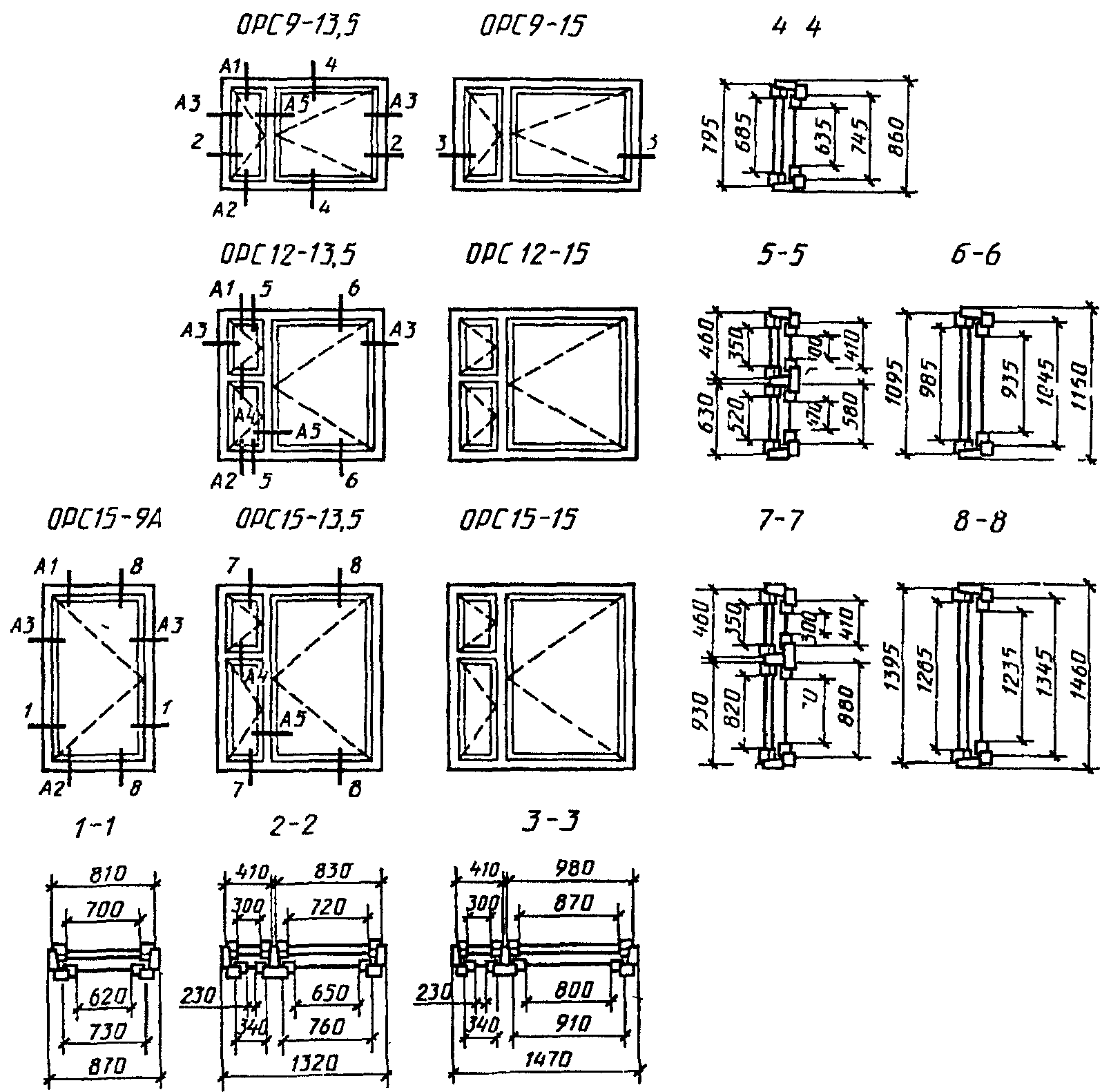

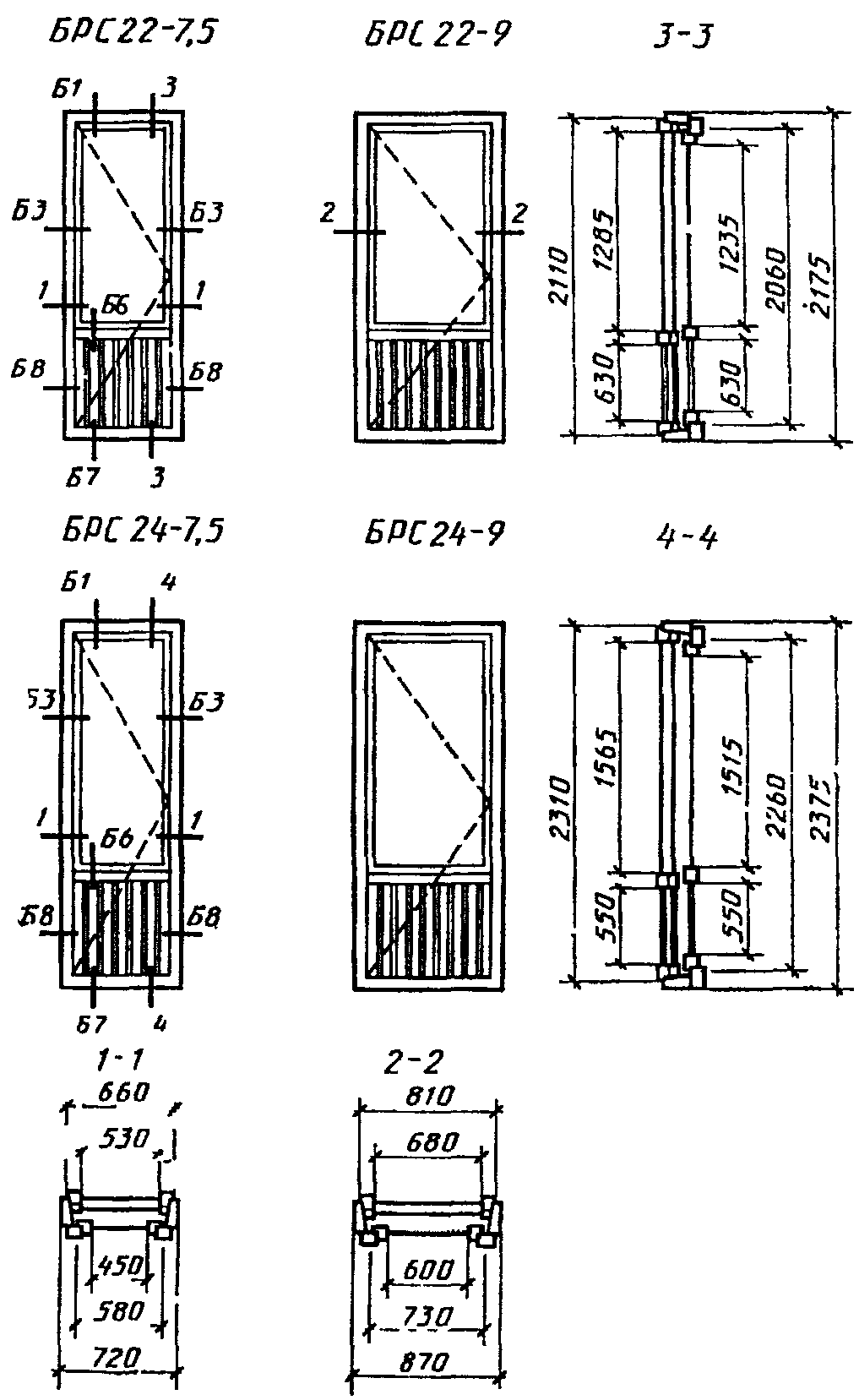

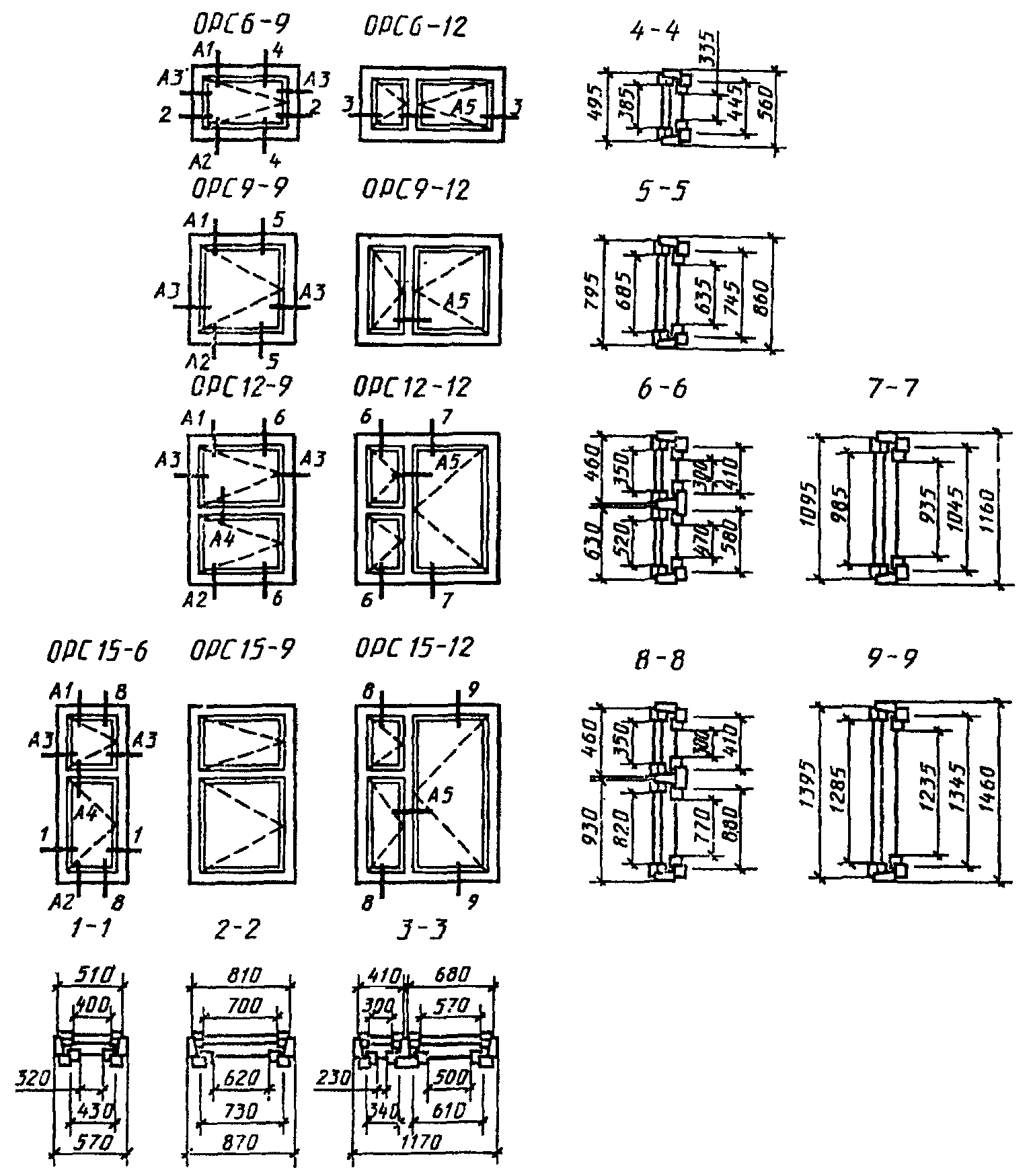

Конструкция, форма, основные размеры и марки

окон и балконных дверей жилых зданий

Черт. 3

Черт. 4

Черт. 5

Черт. 6

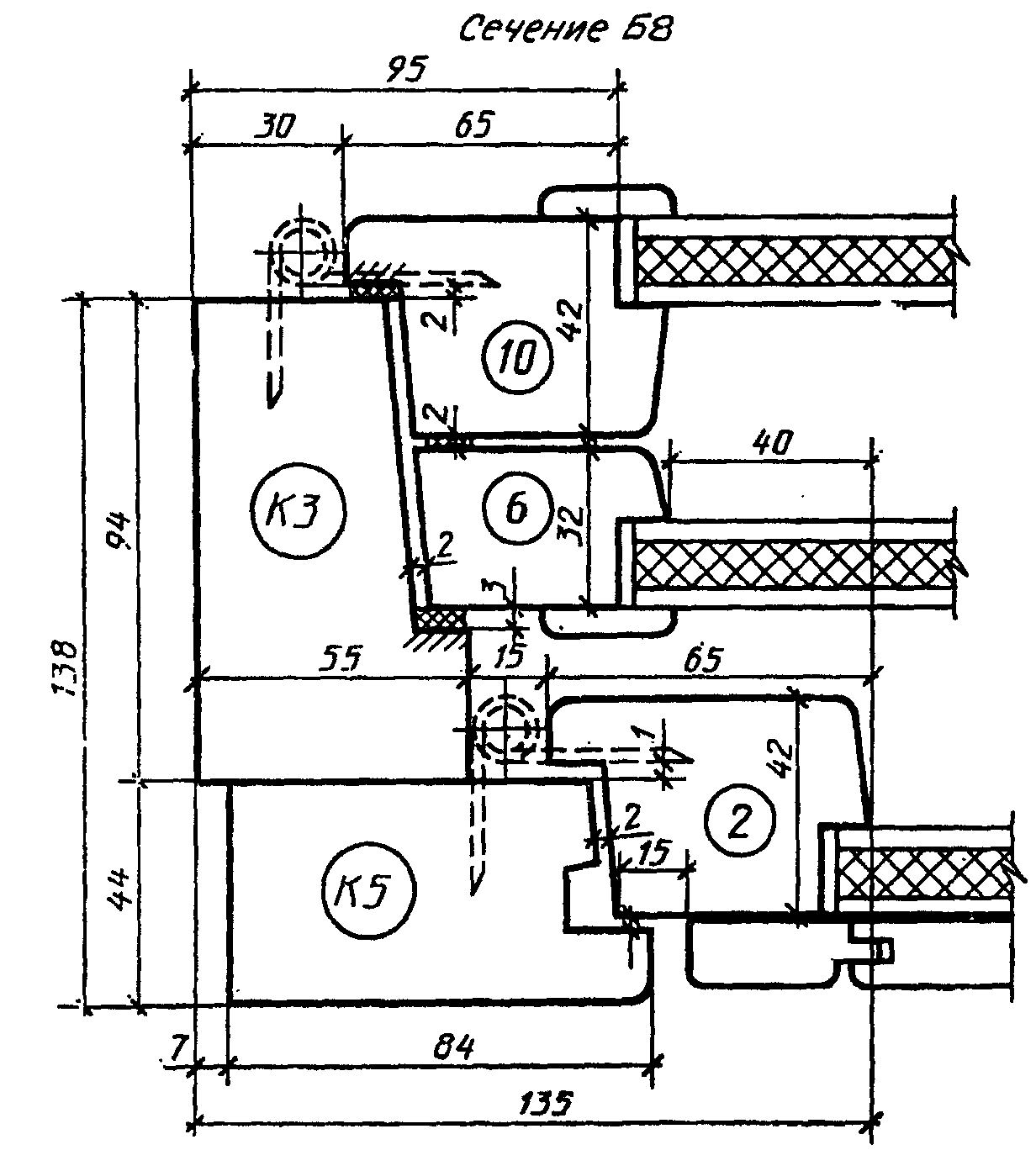

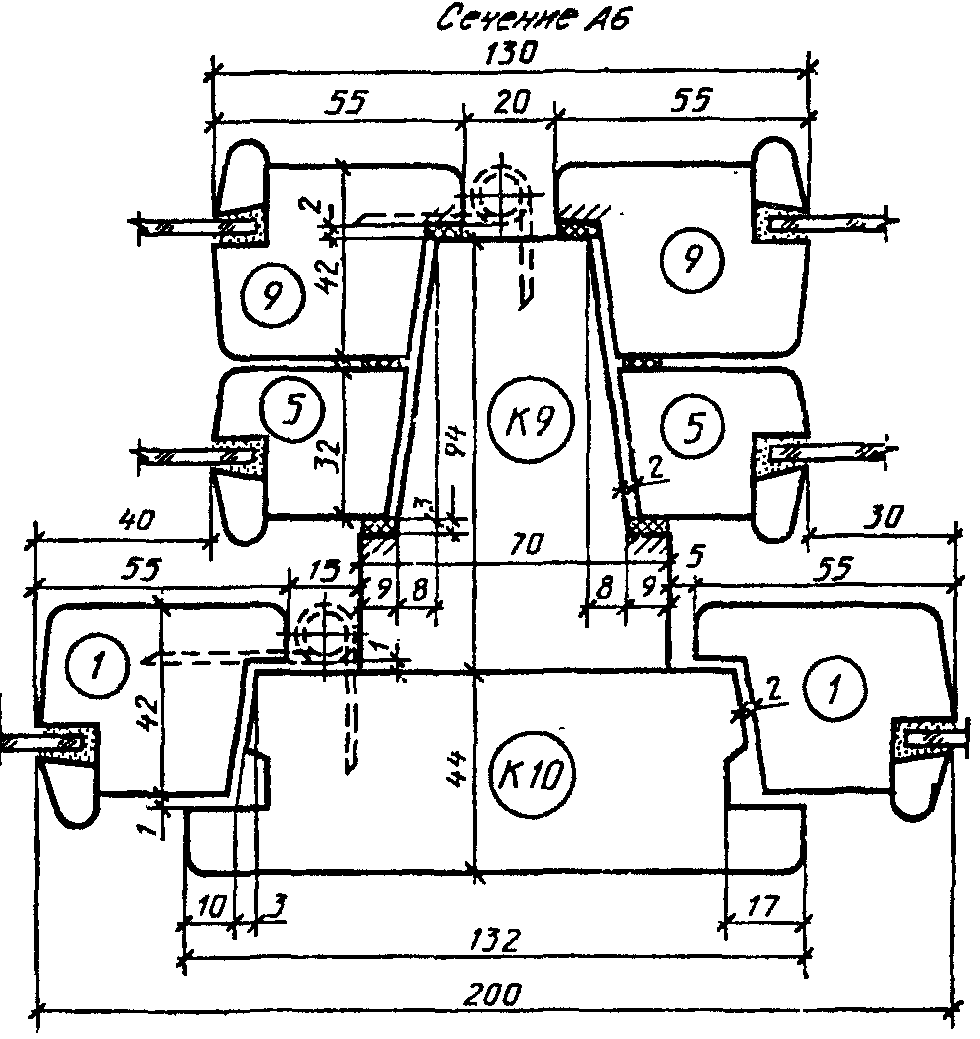

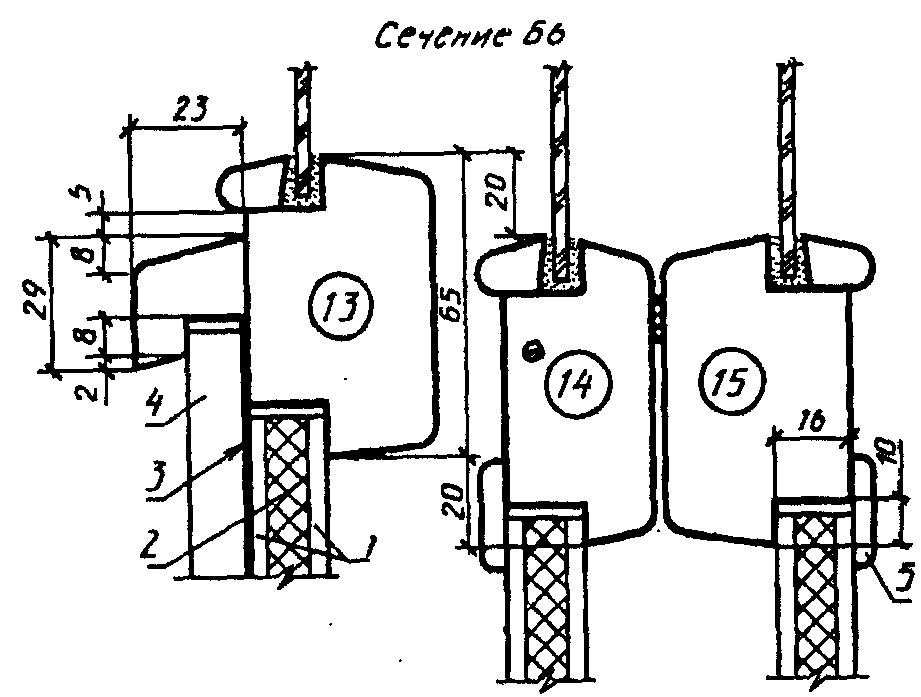

Сечения по притворам окон и балконных

дверей жилых зданий

- профили сечения коробок;

- профили сечения створок

??????????????????????????????????????????????????????????????????

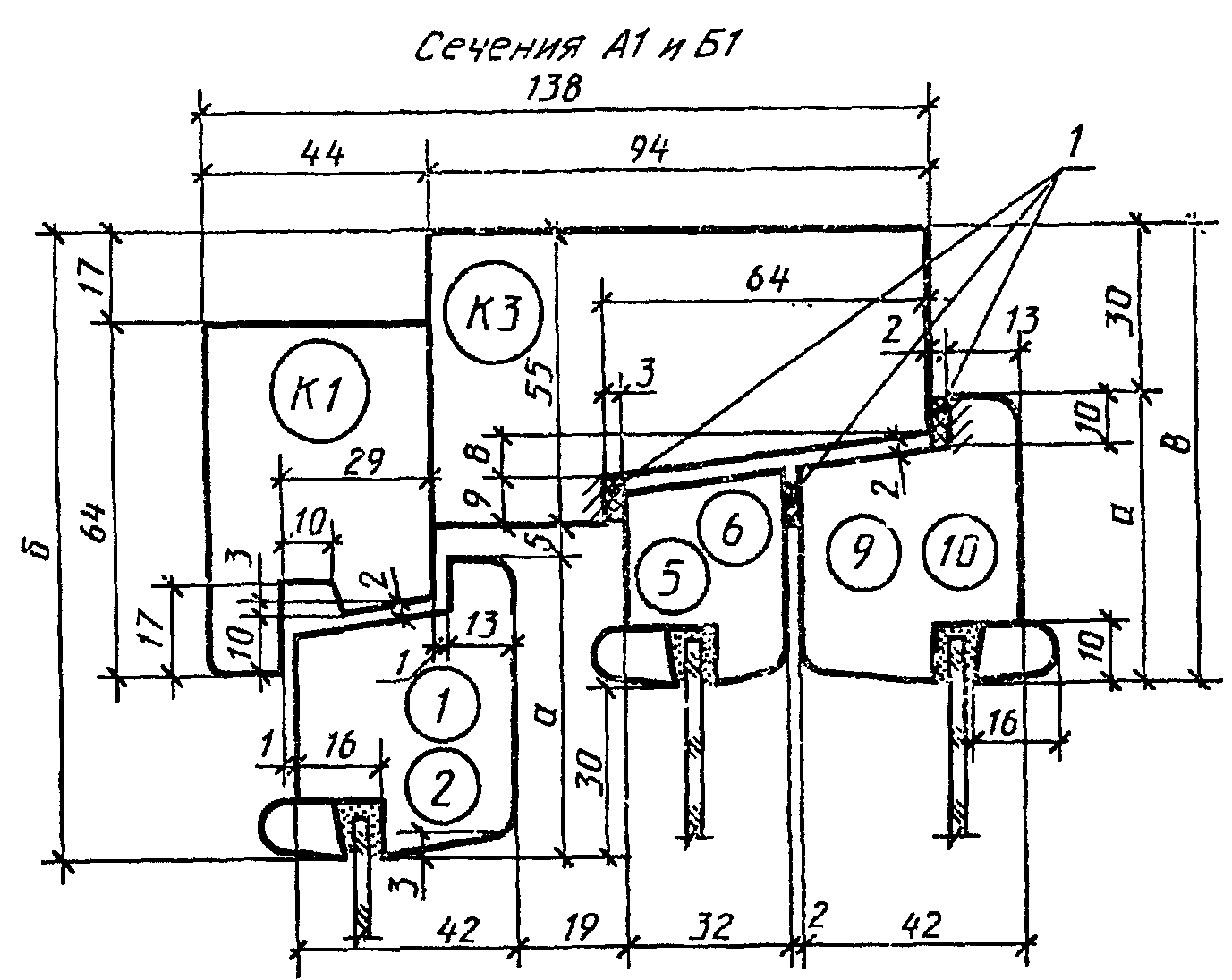

Сечение ? а ? б ? в ? Деталь

??????????????????????????????????????????????????????????????????

А1 ? 55 ? 115 ? 85 ? 1 ? 5 ? 9

Б1 ? 65 ? 125 ? 95 ? 2 ? 6 ? 10

Примечание. Допускается размеры раскладки по стеклу уменьшать на 1 мм.

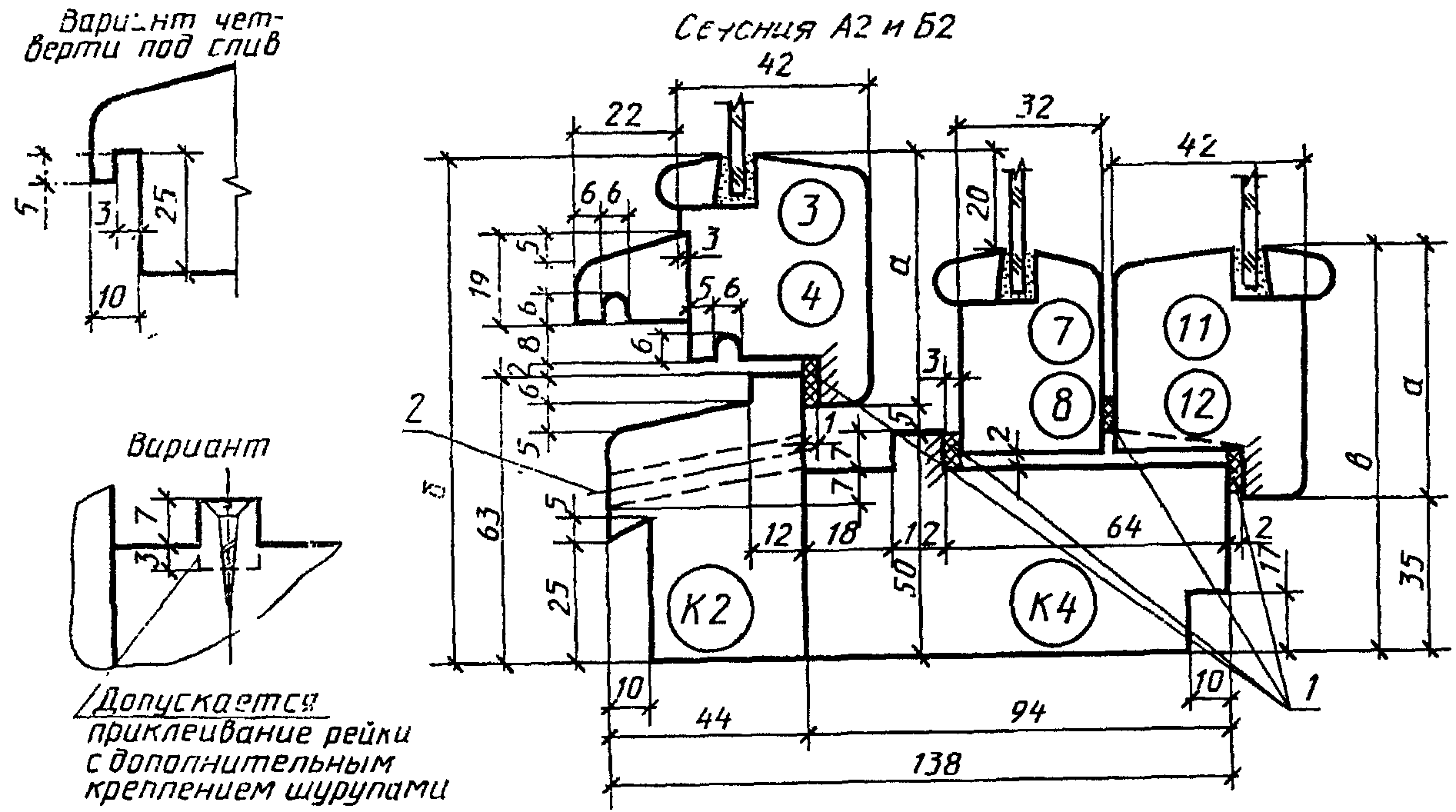

Черт. 7

1 - уплотняющие прокладки; 2 - отверстие

диаметром 10 мм для отвода воды

??????????????????????????????????????????????????????????????????

Сечение ? а ? б ? в ? Деталь

??????????????????????????????????????????????????????????????????

А2 ? 55 ? 110 ? 90 ? 3 ? 7 ? 11

Б2 ? 65 ? 120 ? 100 ? 4 ? 8 ? 12

Черт. 8

Примечание. Вариант отлива из алюминия см. черт. 10.

??????????????????????????????????????????????????????????????????

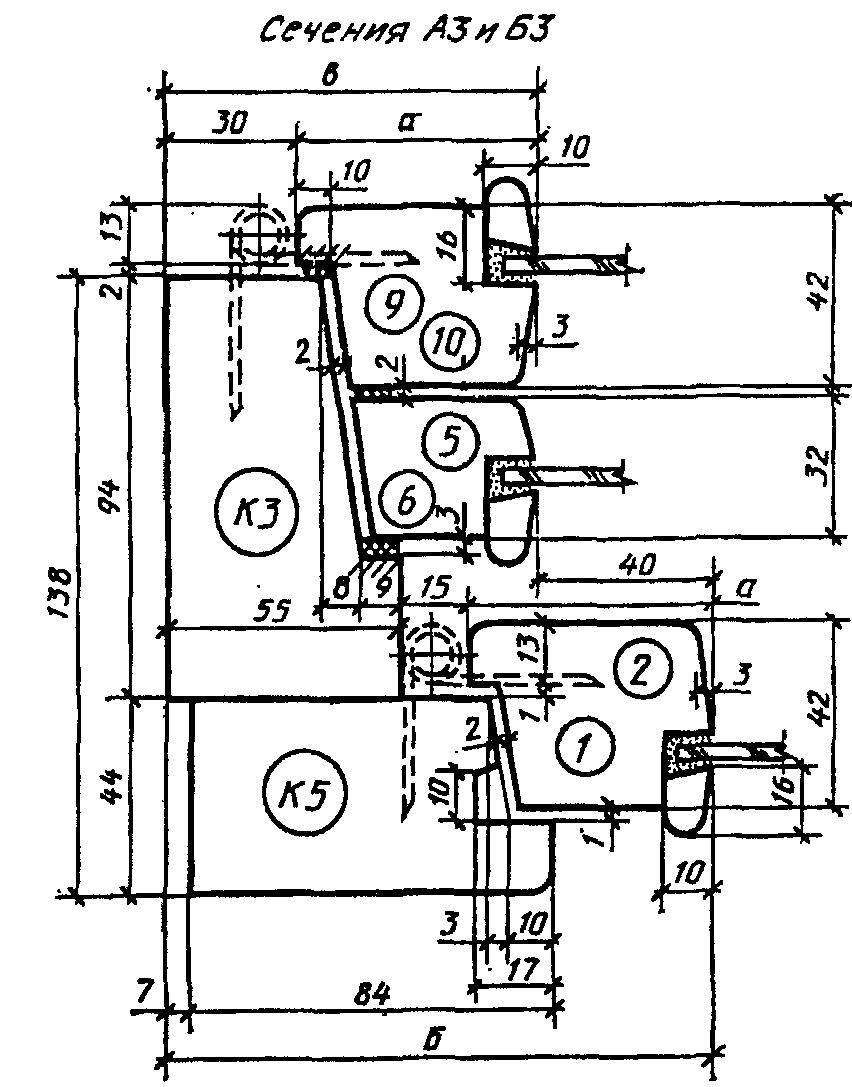

Сечение ? а ? б ? в ? Деталь

??????????????????????????????????????????????????????????????????

А3 ? 55 ? 125 ? 85 ? 1 ? 5 ? 9

Б3 ? 65 ? 135 ? 95 ? 2 ? 6 ? 10

Черт. 9

??????????????????????????????????????????????????????????????????

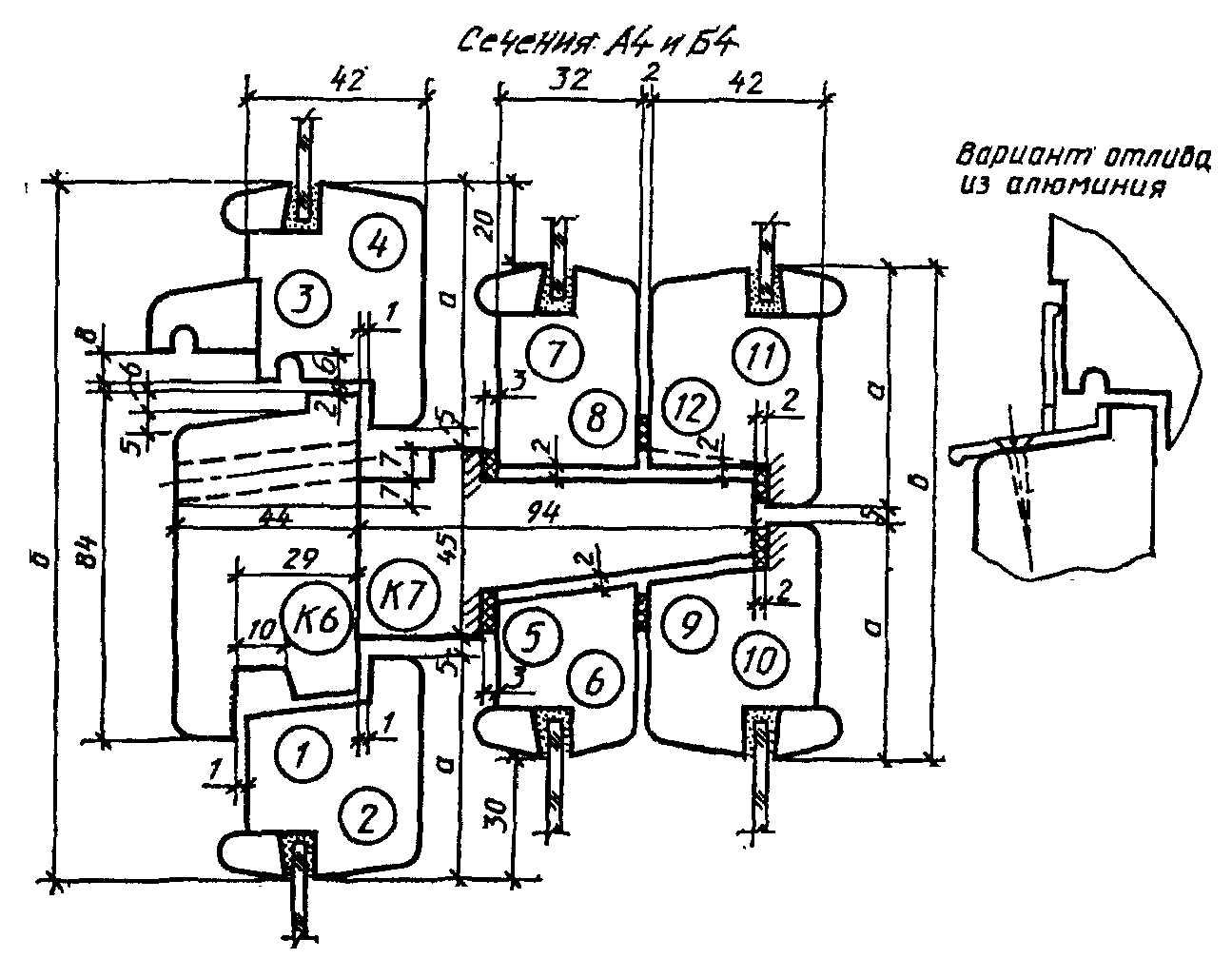

Сечение ? а ? б ? в ? Деталь

??????????????????????????????????????????????????????????????????

А4 ? 55 ? 165 ? 115 ? 1 ? 5 ? 9 ? 3 ? 7 ? 11

Б4 ? 65 ? 185 ? 135 ? 2 ? 6 ? 10 ? 4 ? 8 ? 12

Черт. 10

??????????????????????????????????????????????????????????????????

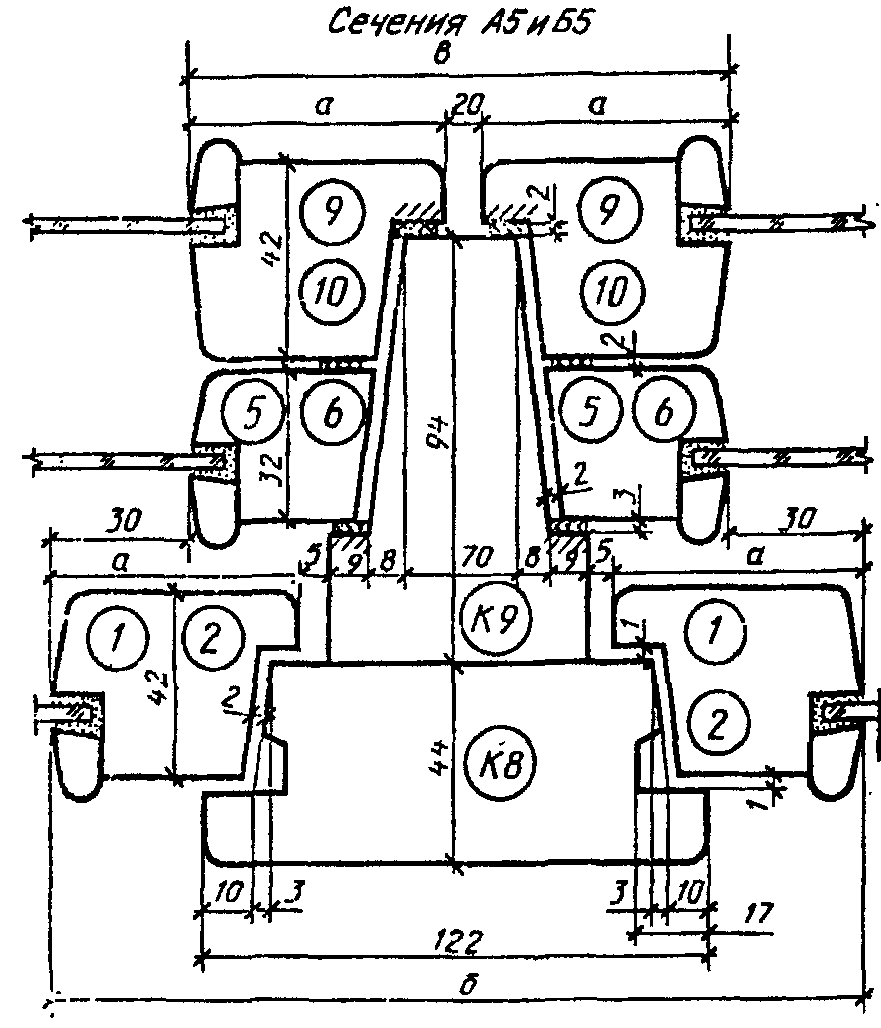

Сечение ? а ? б ? в ? Деталь

??????????????????????????????????????????????????????????????????

А5 ? 55 ? 190 ? 130 ? 1 ? 5 ? 9

Б5 ? 65 ? 210 ? 150 ? 2 ? 6 ? 10

Черт. 11

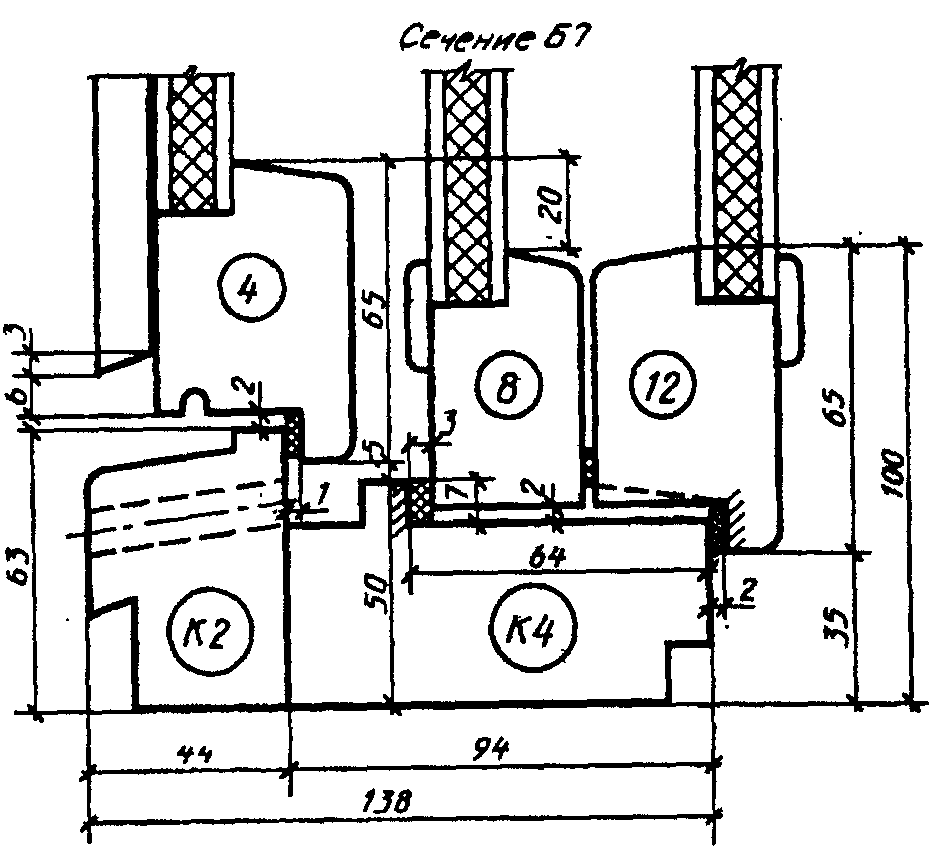

Черт. 12

1 - твердая ДВП толщиной 3,2 - 4 мм по ГОСТ 4598;

2 - мягкая ДВП толщиной 8 мм по ГОСТ 4598;

3 - пергамин по ГОСТ 2697;

4 - обшивка типа О-2 по ГОСТ 8242; 5 - раскладка

Черт. 13

Черт. 14

Черт. 15

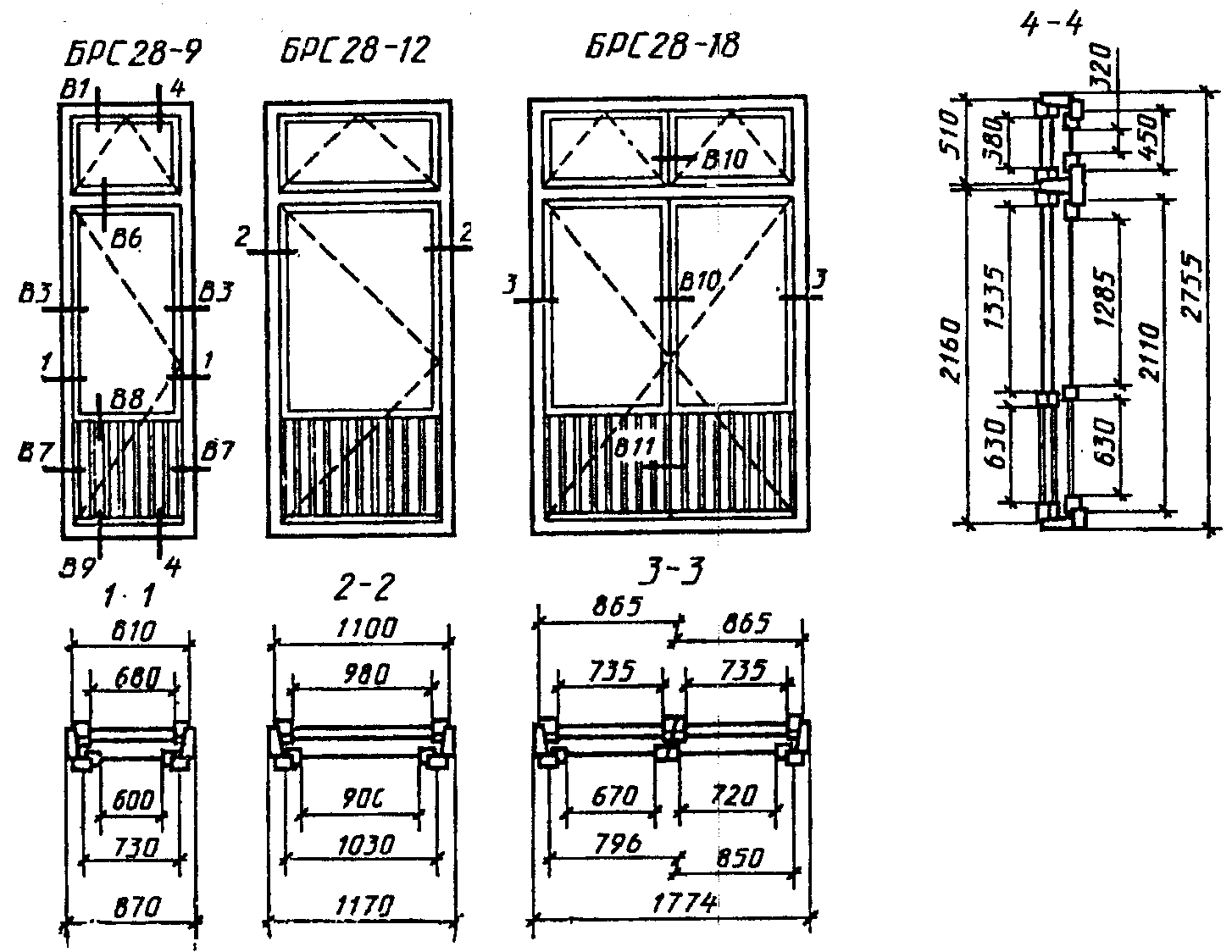

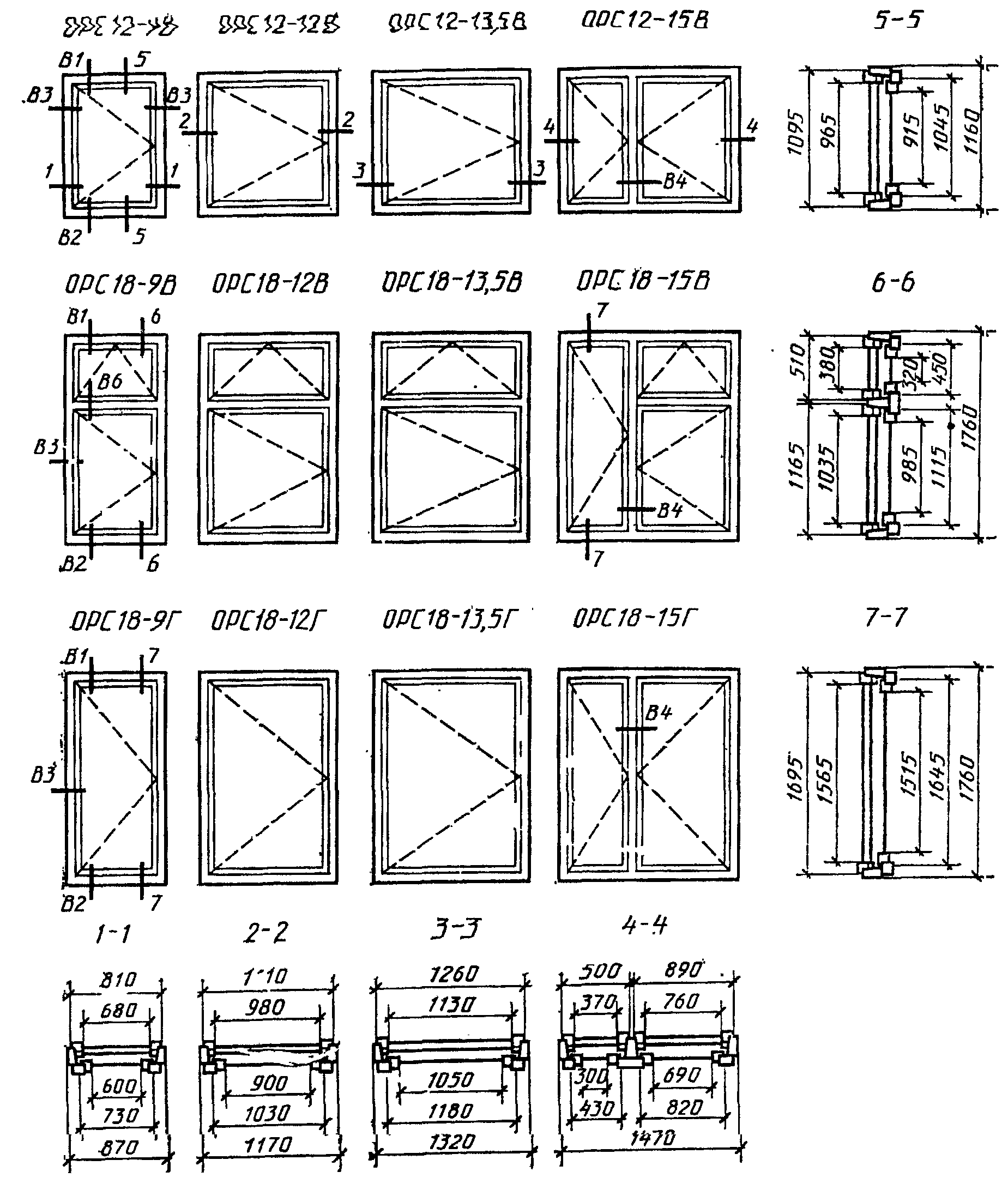

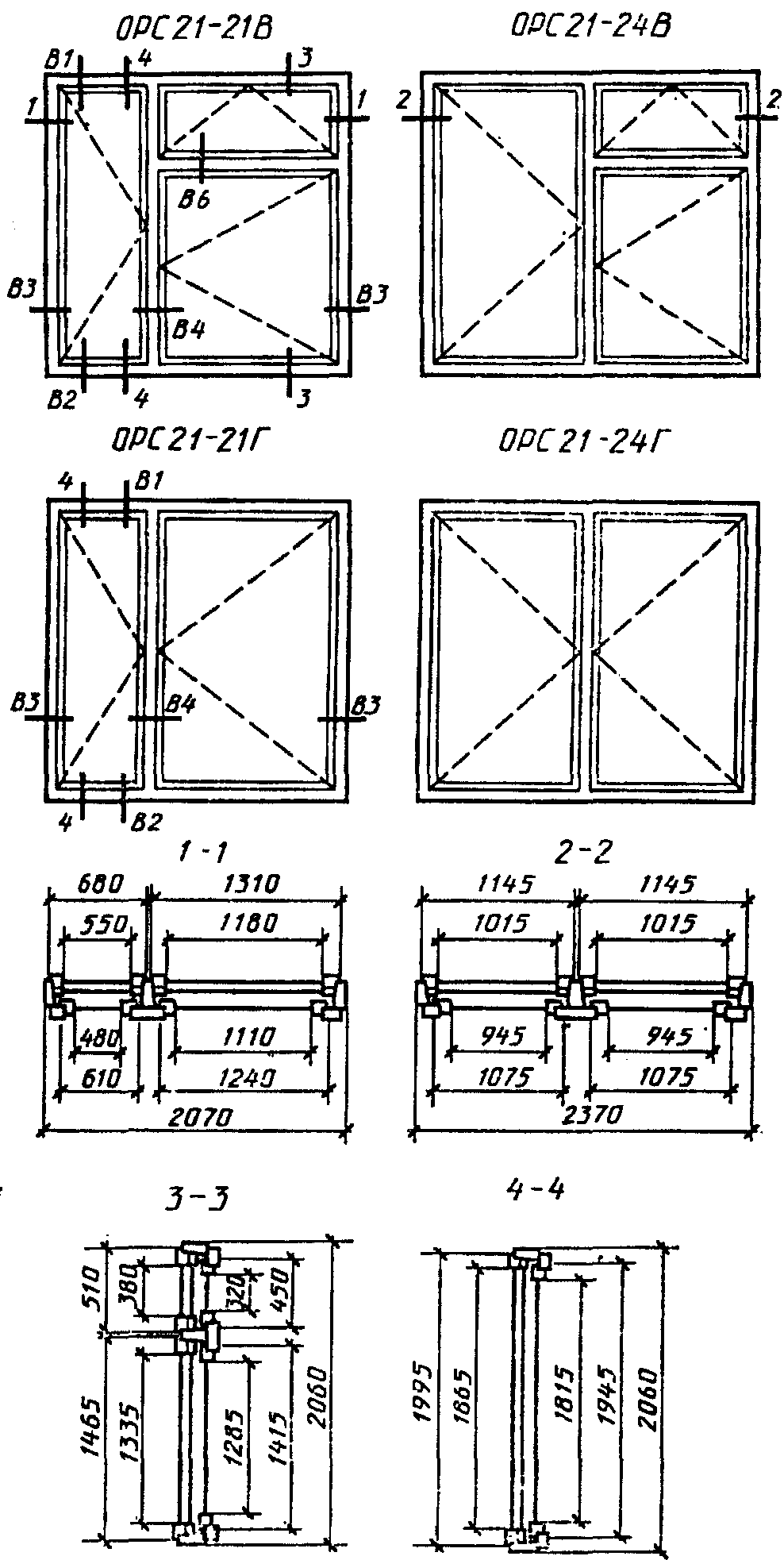

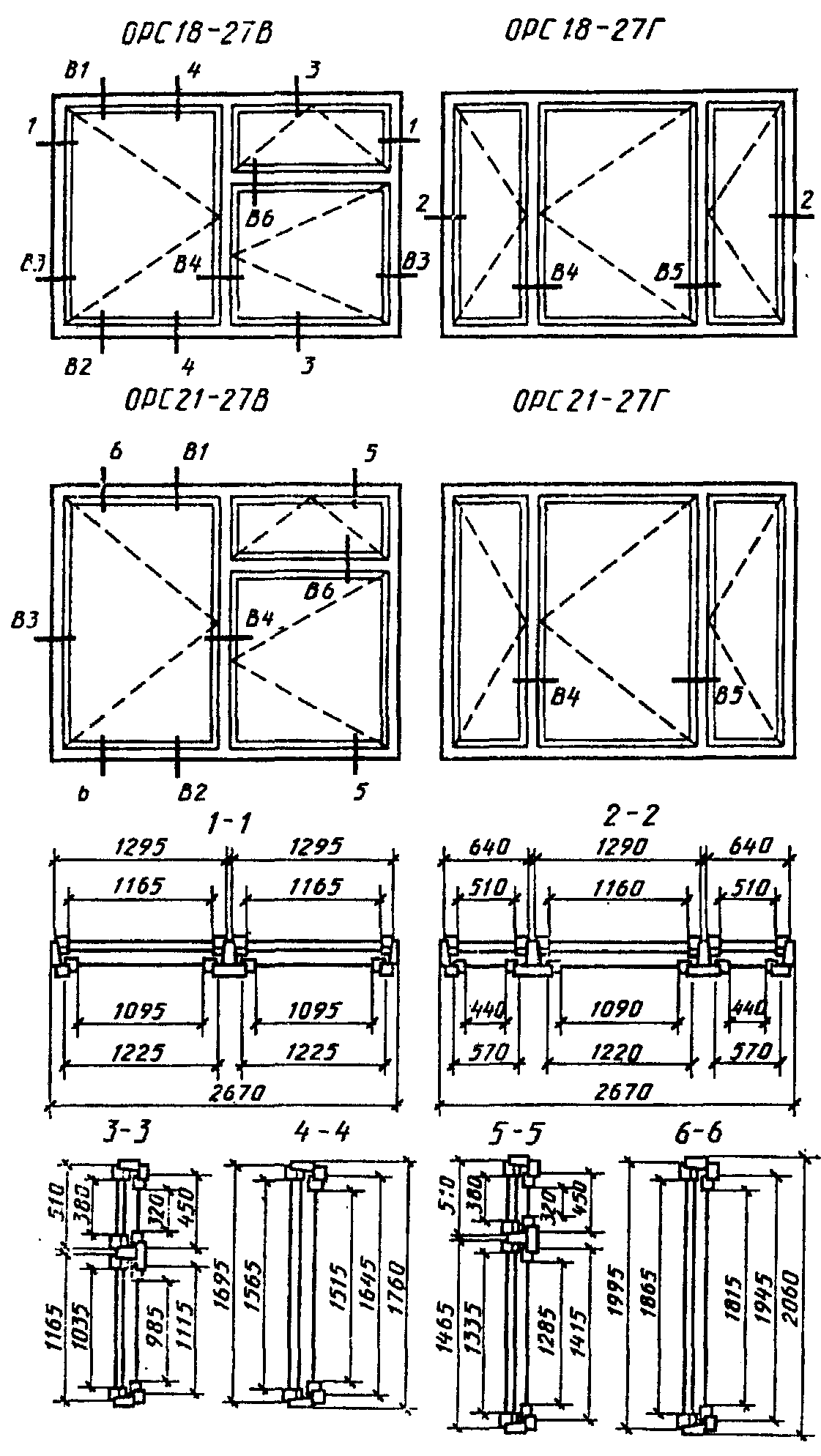

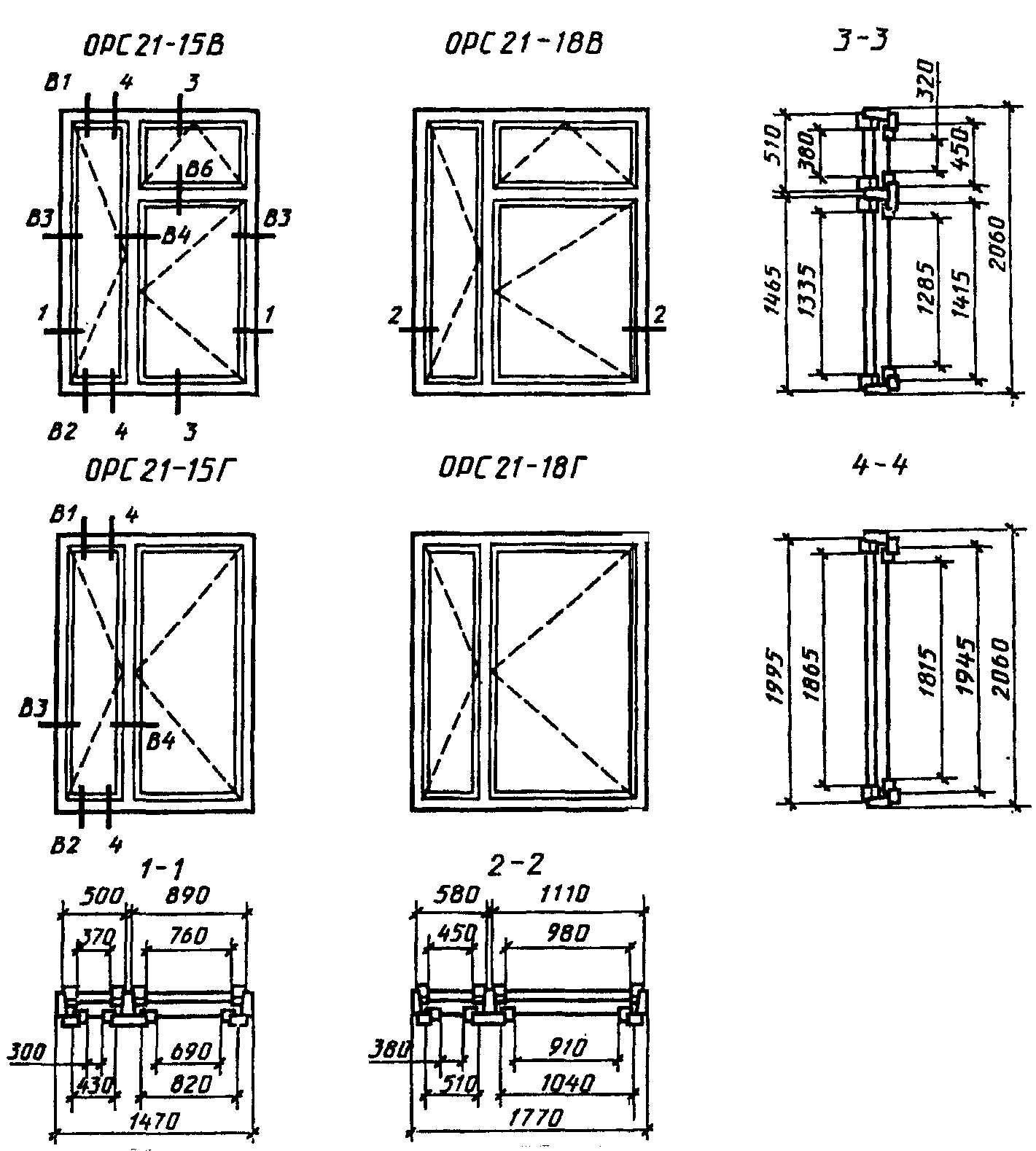

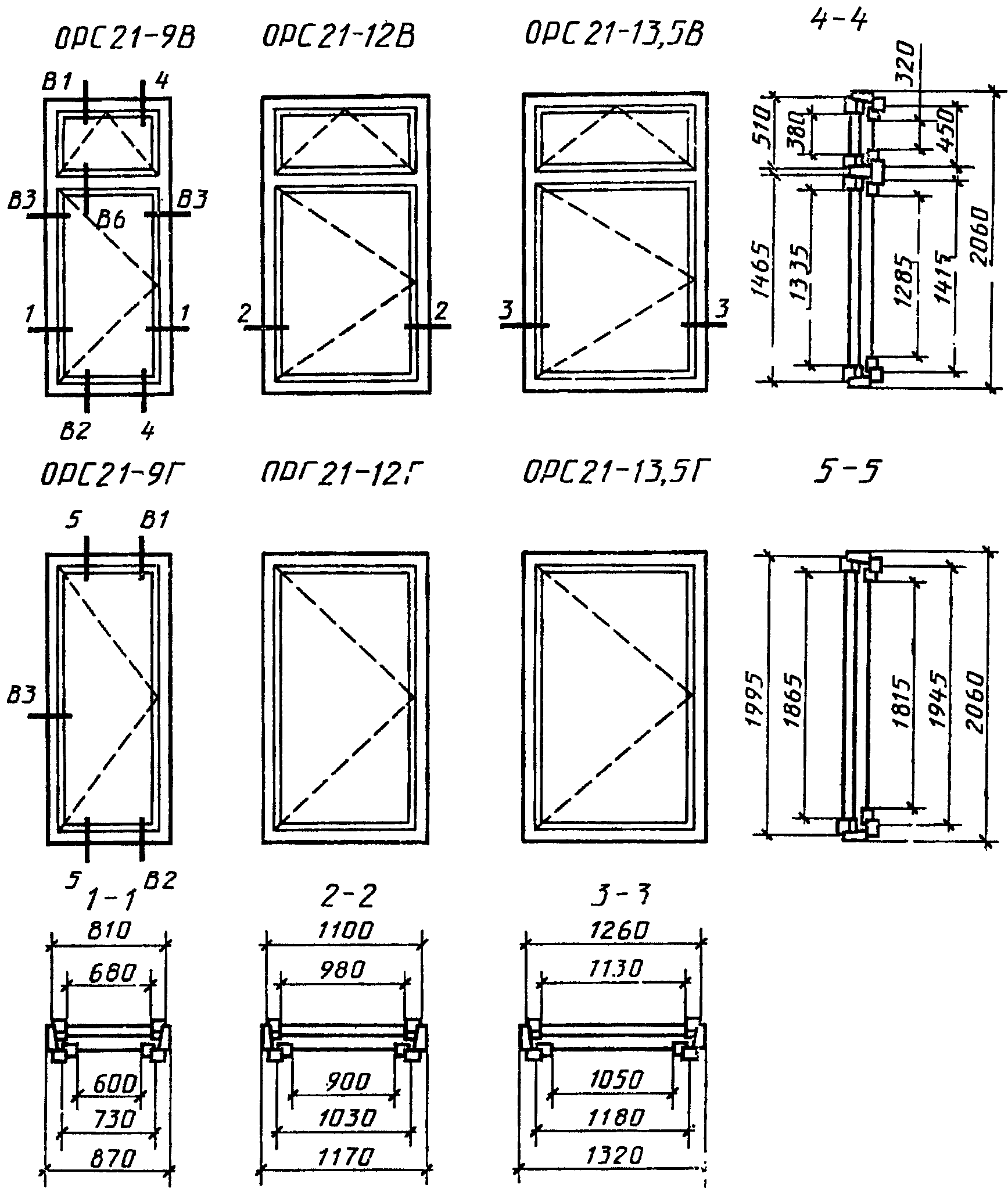

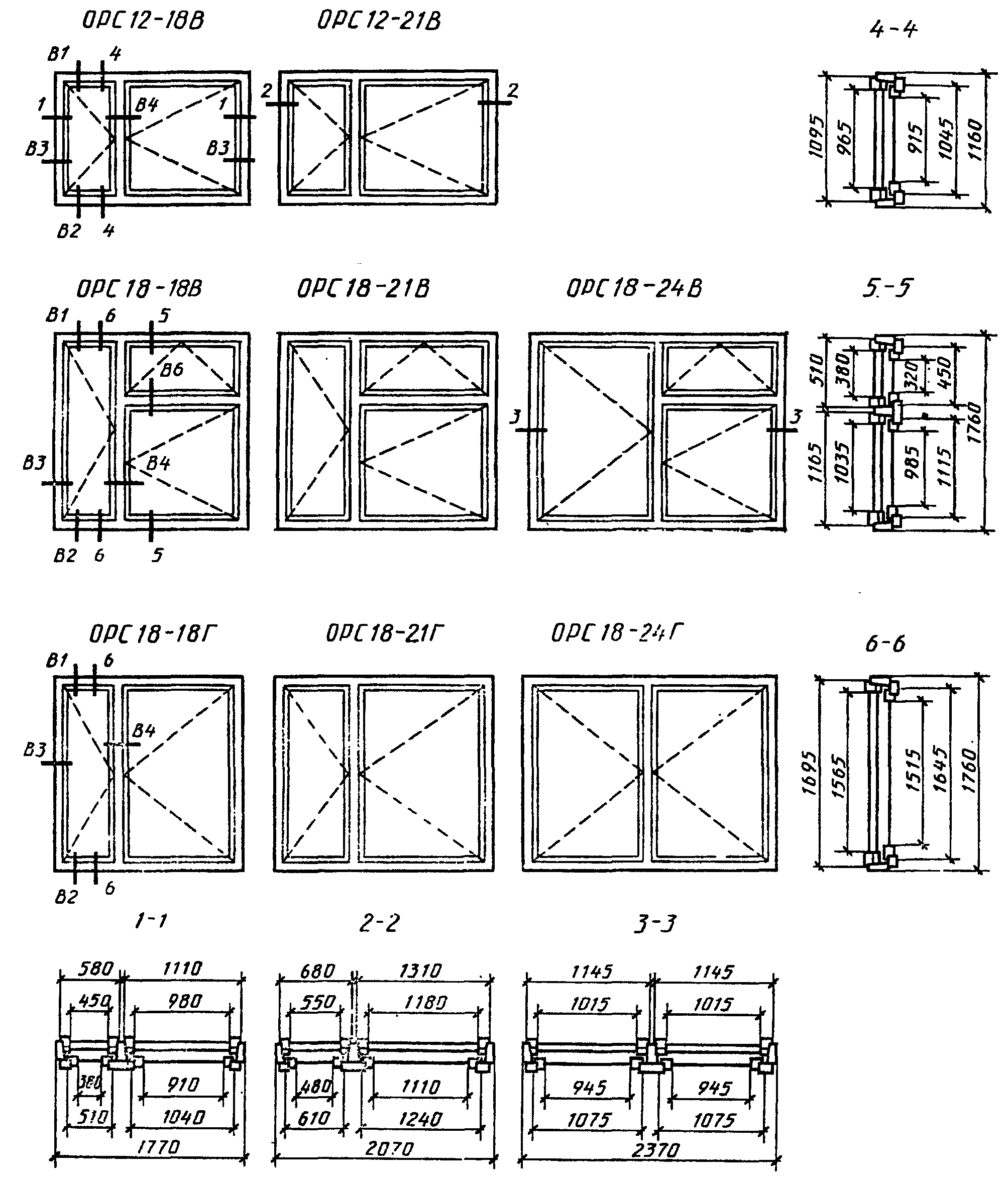

Конструкция, форма, основные размеры и марки

окон и балконных дверей общественных зданий

Черт. 16

Черт. 17

Черт. 18

Черт. 19

Черт. 20

Черт. 21

Черт. 22

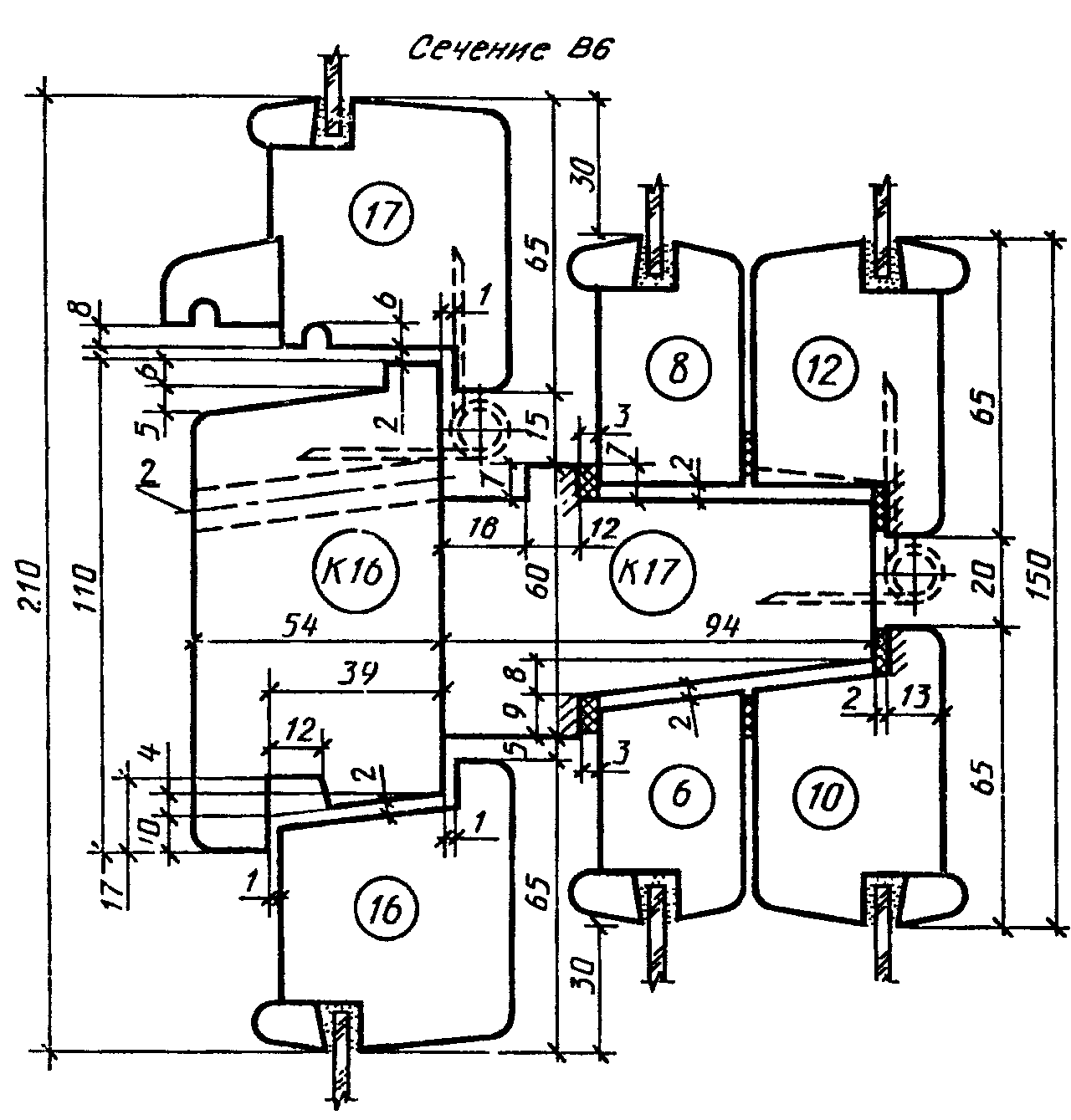

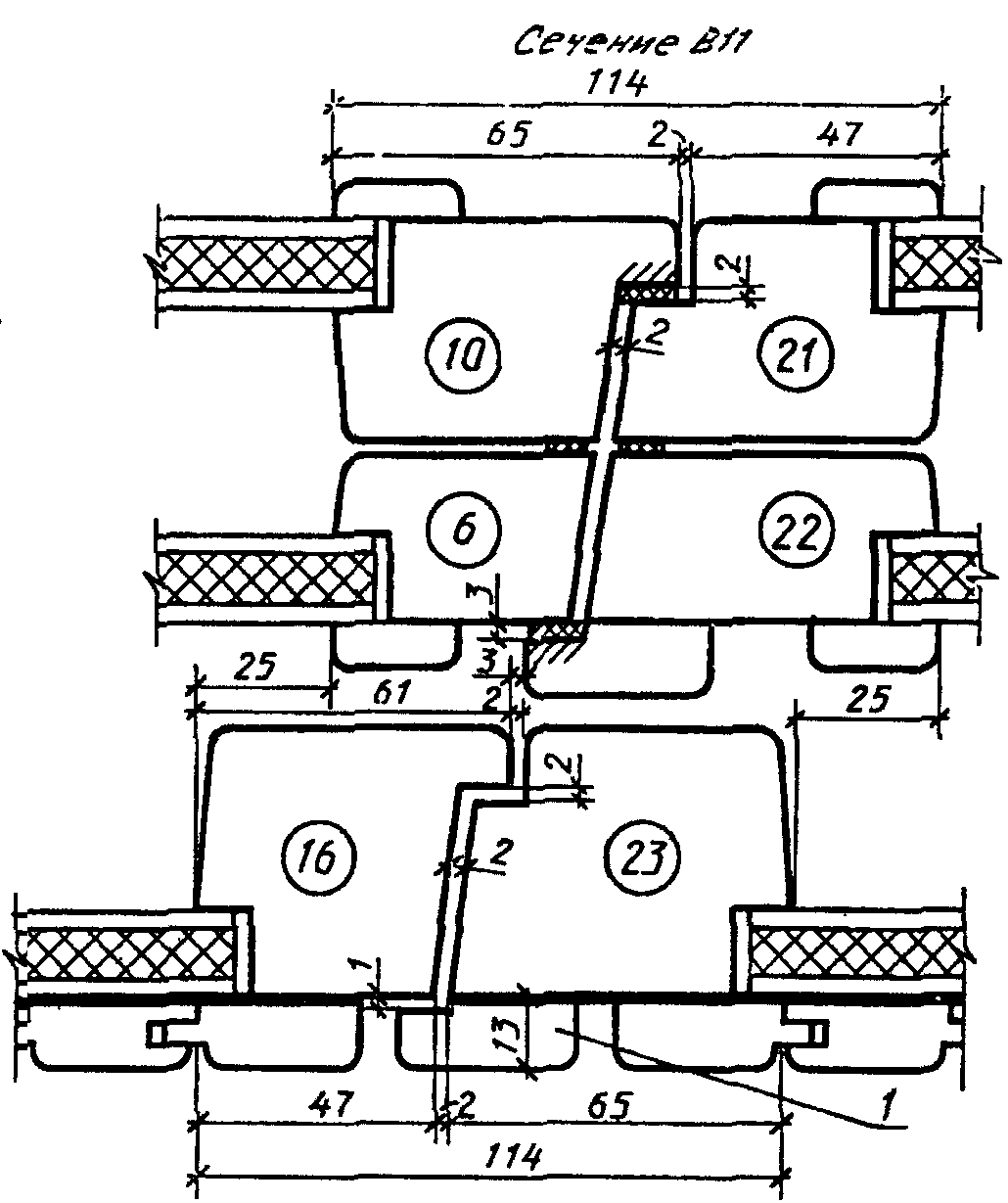

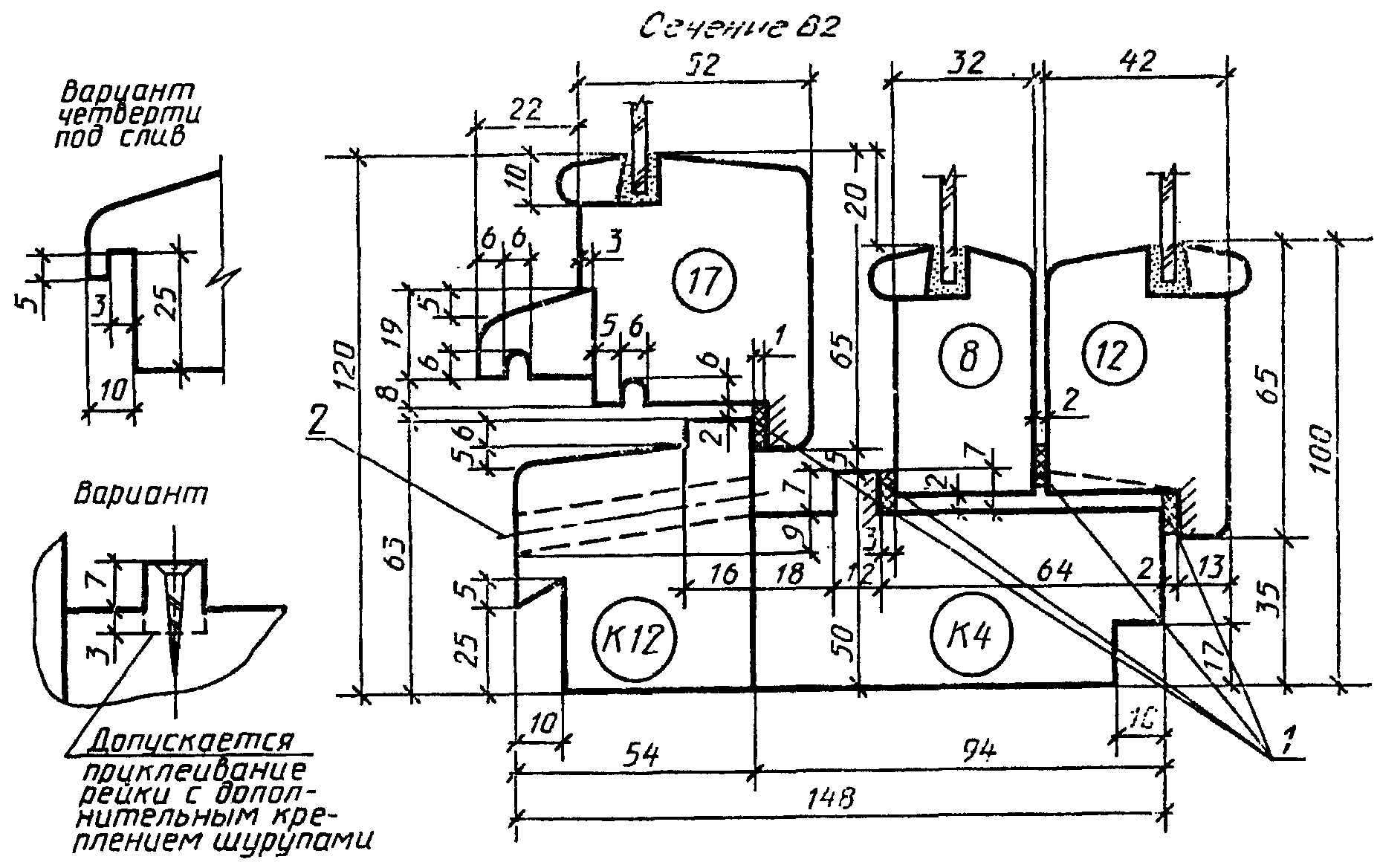

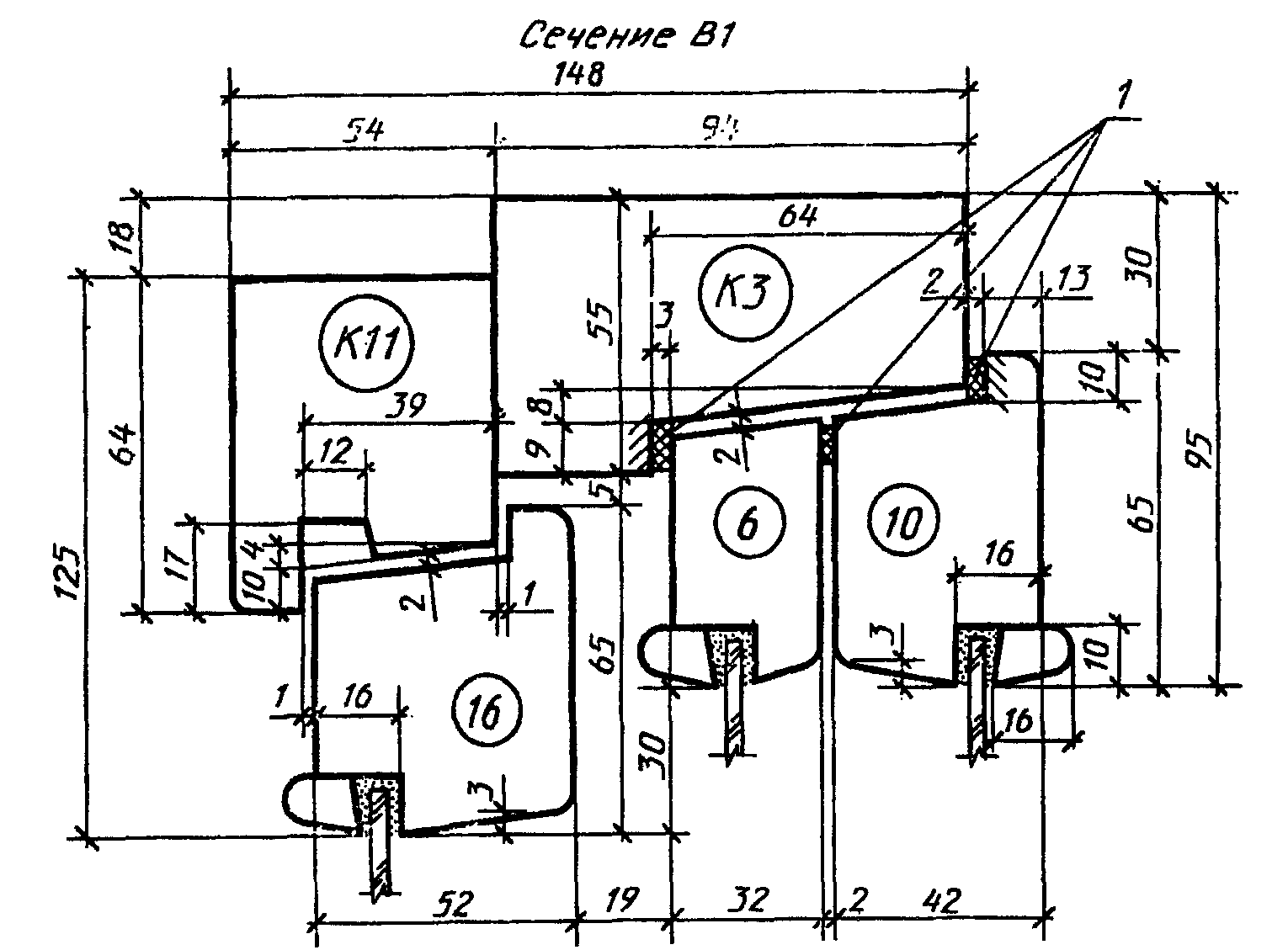

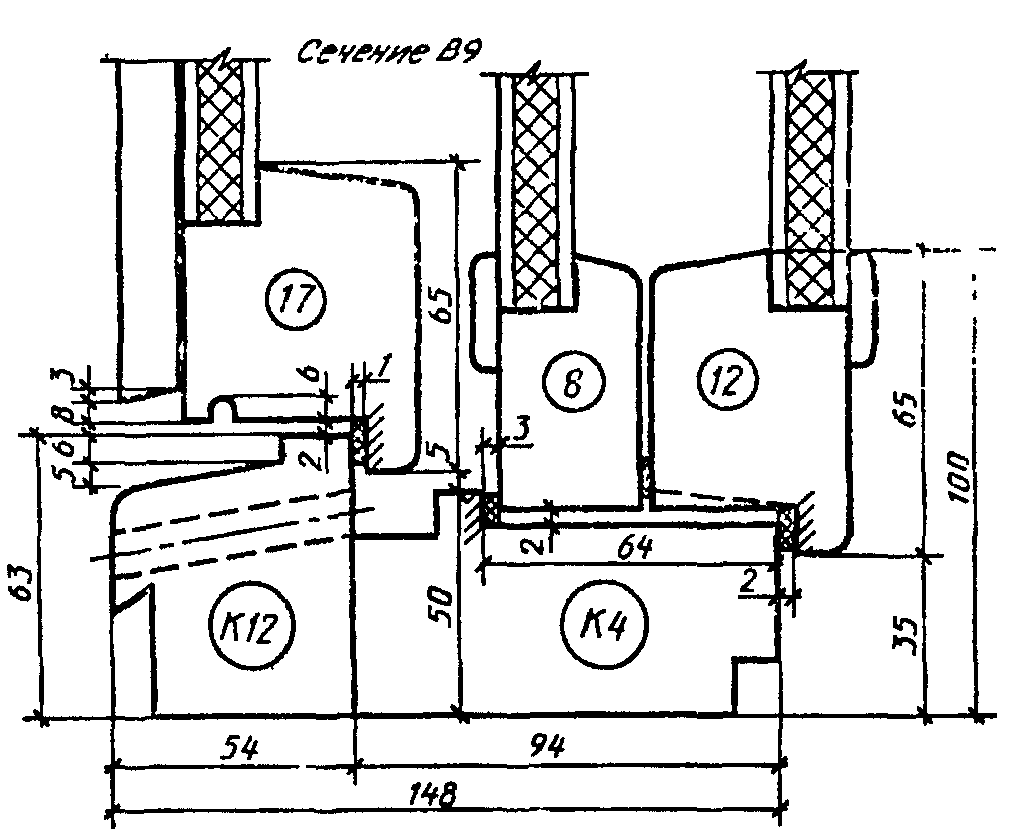

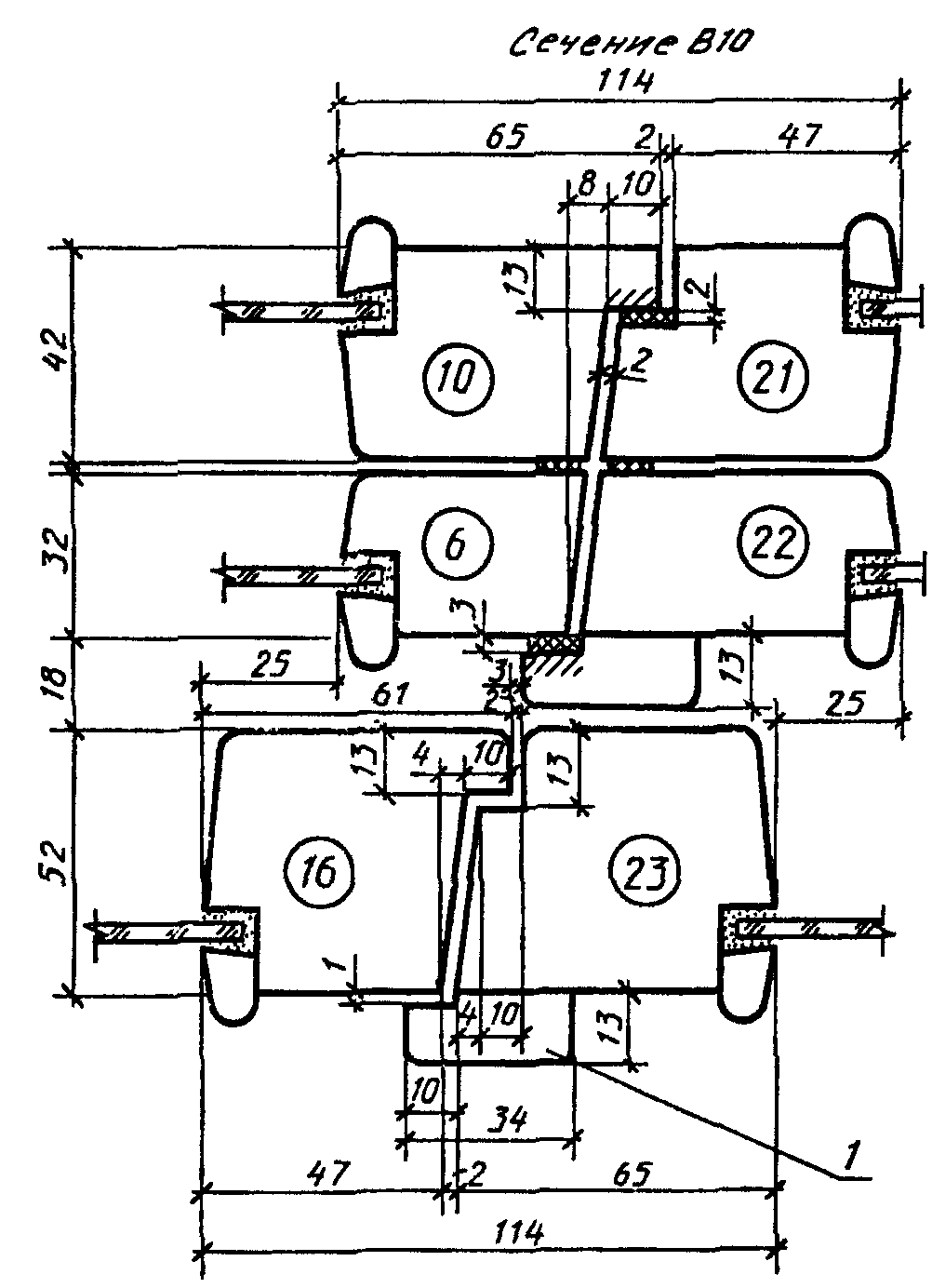

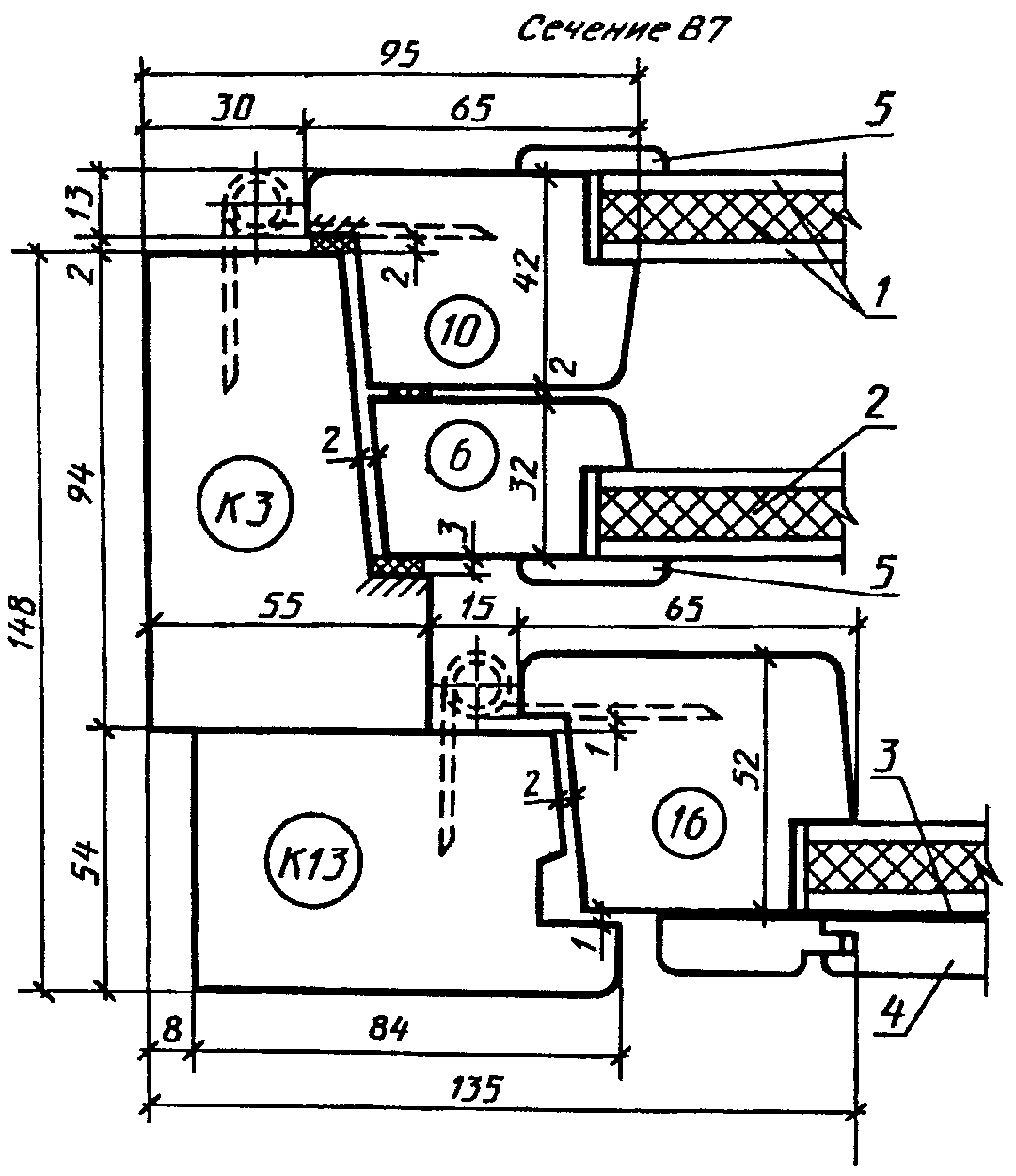

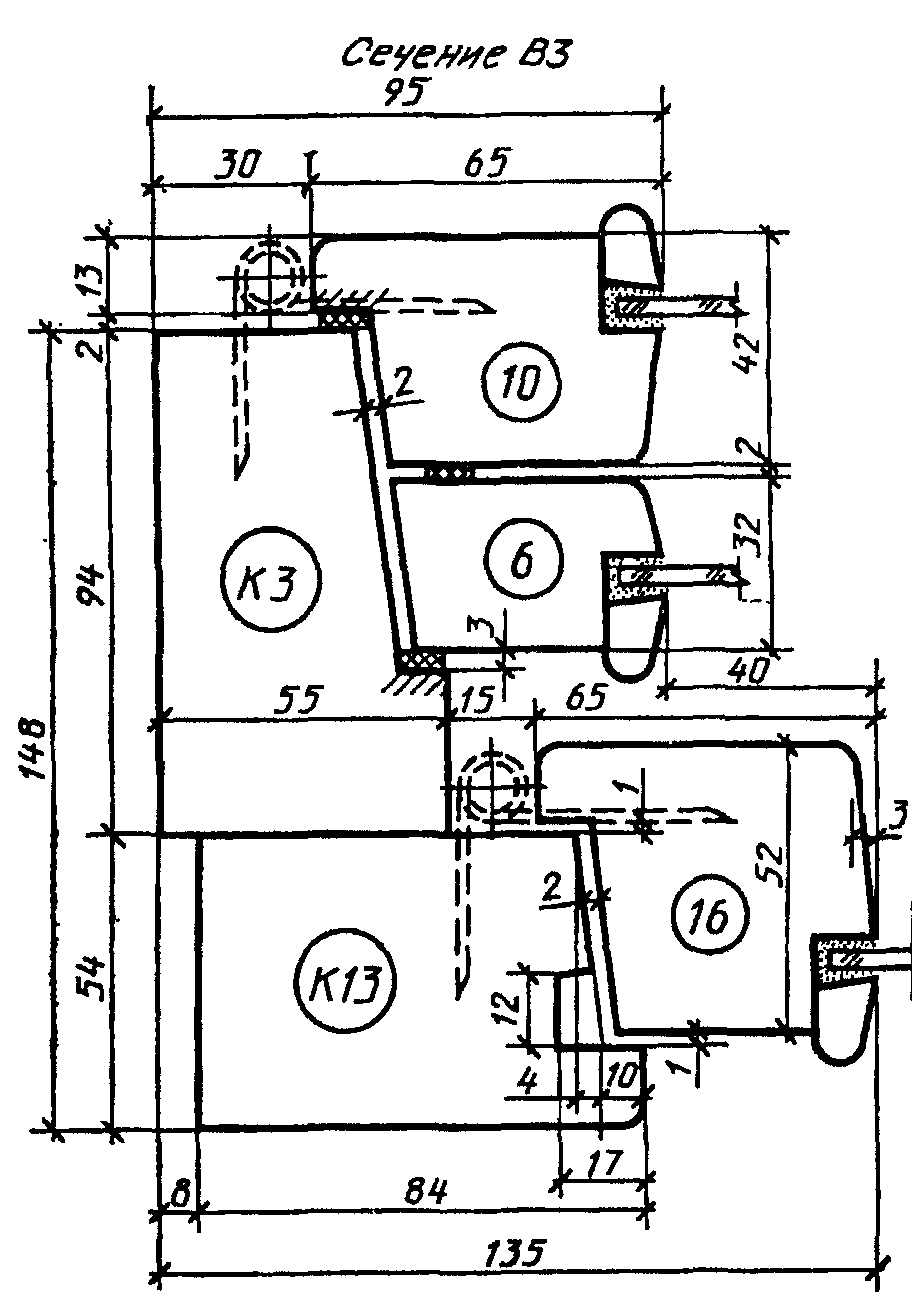

Сечения по притворам окон и балконных

дверей общественных зданий

Черт. 23

1 - уплотняющие прокладки;

2 - отверстие диаметром 10 мм для отвода воды

Черт. 24

Черт. 25

??????????????????????????????????????????????????????????????????

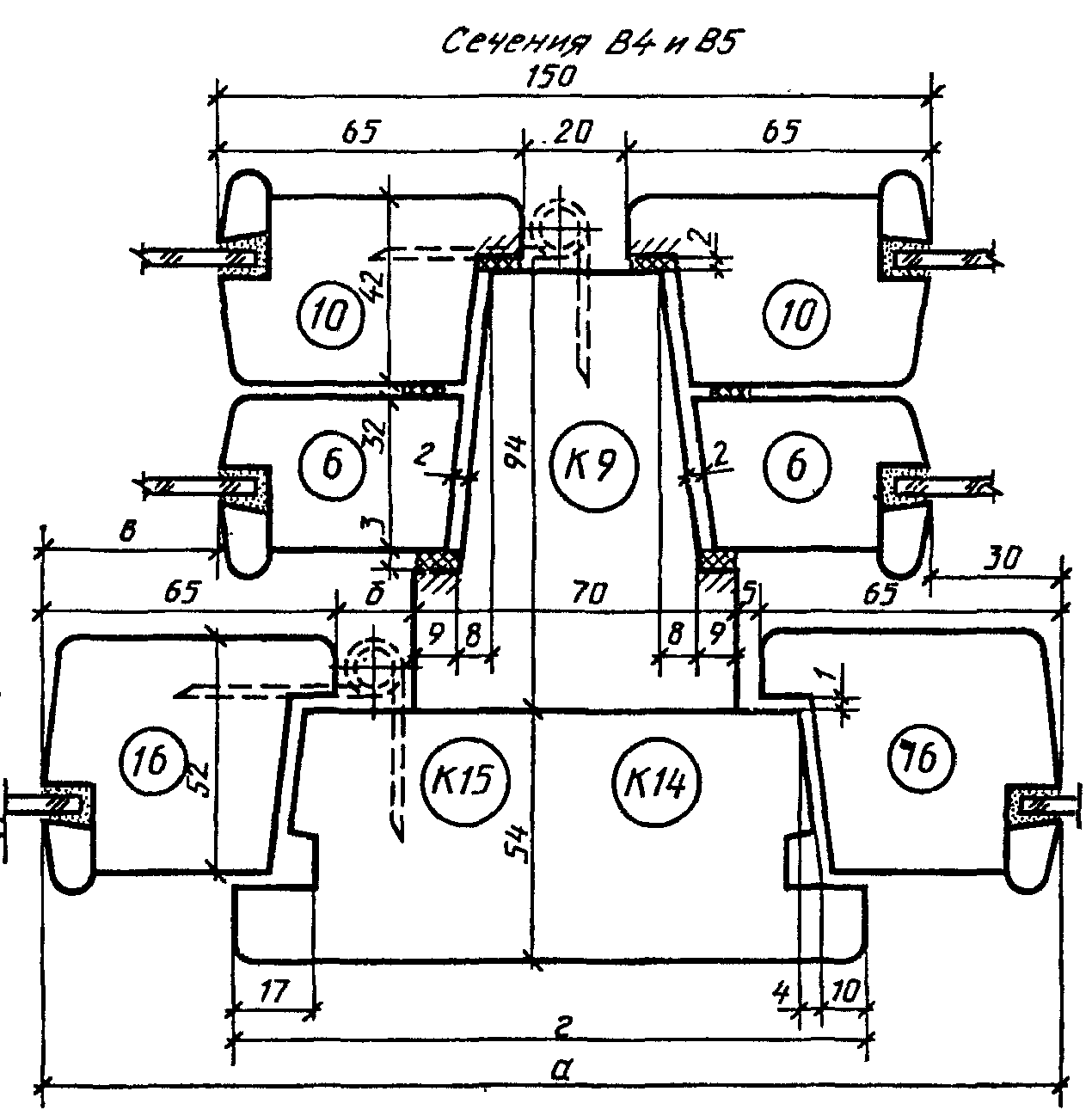

Сечение ? а ? б ? в ? г ? Деталь

??????????????????????????????????????????????????????????????????

В4 ? 210 ? 5 ? 30 ? 124 ? К14

В5 ? 220 ? 15 ? 40 ? 134 ? К15

Примечание. Петля для сечения В5.

Черт. 26

Черт. 27

Примечание. Заполнение полотен см. черт. 29.

Черт. 28

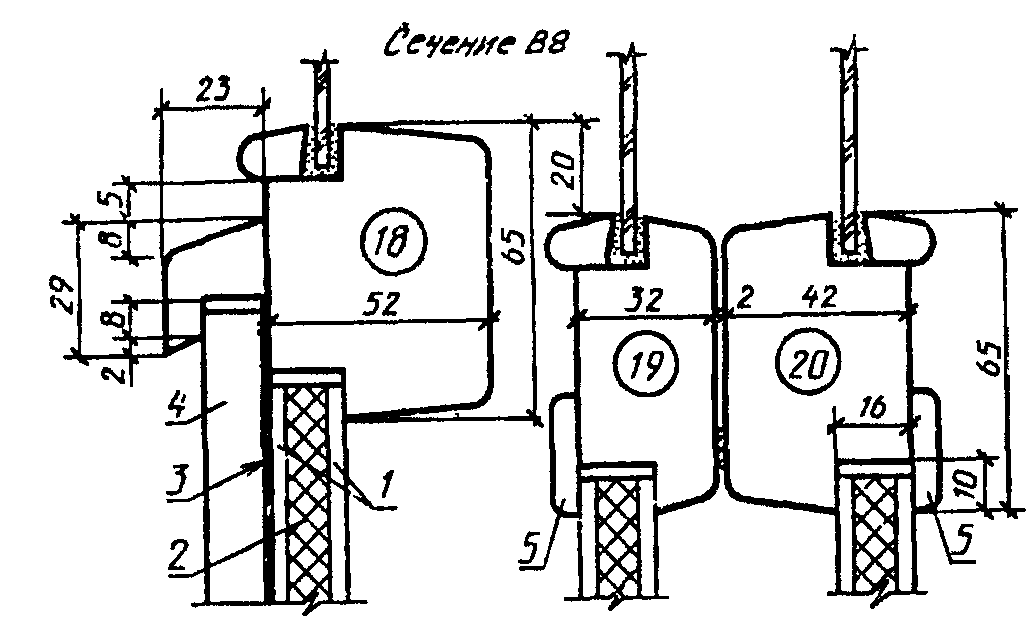

1 - твердая ДВП марки Т группы А толщиной 3,2 - 4 мм

по ГОСТ 4598; 2 - мягкая ДВП толщиной 8 мм по ГОСТ 4598;

3 - пергамин по ГОСТ 2697; 4 - обшивка типа О-2

по ГОСТ 8242; 5 - раскладка

Черт. 29

Черт. 30

Черт. 31

1 - нащельник

Черт. 32

2.3. Размеры на общих видах окон и балконных дверей даны в свету, по наружным сторонам створок, форточек, фрамуг и полотен дверей и по наружным сторонам коробок.

На чертежах, приведенных в настоящем стандарте, указаны размеры для неокрашенных деталей и изделий в миллиметрах.

2.4. Для отвода дождевой воды в нижних брусках коробок и в горизонтальных импостах под широкими створками, фрамугами и полотнами сверлят отверстия диаметром 10 мм, располагаемые на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под форточными и узкими створками - одно отверстие посередине створок.

2.5. Наружные створки окон и наружные полотна балконных дверей должны быть оснащены врезными завертками со съемными ручками, а фрамуги - фрамужными приборами по ГОСТ 5090.

2.6. Наружные створки окон и наружные полотна балконных дверей должны быть навешены на врезные петли с вынимающимися стержнями по ГОСТ 5088.

Внутренние створки окон высотой более 1400 мм и шириной более 600 мм, высотой более 1000 мм и шириной более 900 мм, а также полотна балконных дверей должны быть навешены на три петли.

2.7. Для остекления окон и балконных дверей жилых зданий следует применять стекло по ГОСТ 111 толщиной 2,5 - 3 мм, а для общественных зданий - толщиной 3 - 4 мм.

Толщину стекла уточняют в проекте с учетом ветровых нагрузок и шумовых воздействий в районе строительства и указывают в заказе на изделия.

2.8. Места расположения уплотняющих пенополиуретановых прокладок по ГОСТ 10174 в притворах окон и балконных дверей указаны на чертежах сечений.

2.9. По требованию потребителей по периметру коробок окон и балконных дверей на торцевых и боковых поверхностях допускаются продольные пазы различного профиля, заполняемые деревянными вкладышами и обрамляемые наличниками при соединении изделий друг с другом.

2.10. Для обеспечения возможности оборудования окон и балконных дверей общественных зданий фрамужными приборами рычажного типа допускается увеличивать толщину верхних и вертикальных брусков коробок и импостов на 20 мм без изменения габаритов изделий.

2.11. По согласованию изготовителя с потребителем допускается изготовление балконных дверей высотой 28 модулей с фрамугами в отдельных коробках. В этом случае высоту глухой части полотен или остекленной части фрамуг уменьшают на 50 мм.

2.12. Расположение приборов в окнах и балконных дверях (примеры) приведено в Приложении 3; спецификация стекол для окон и балконных дверей жилых зданий приведена в Приложении 4; спецификация стекол для окон и балконных дверей общественных зданий приведена в Приложении 5; фрамужный соединитель и ручка-упор приведены в Приложении 6.

Приложение 1

Справочное

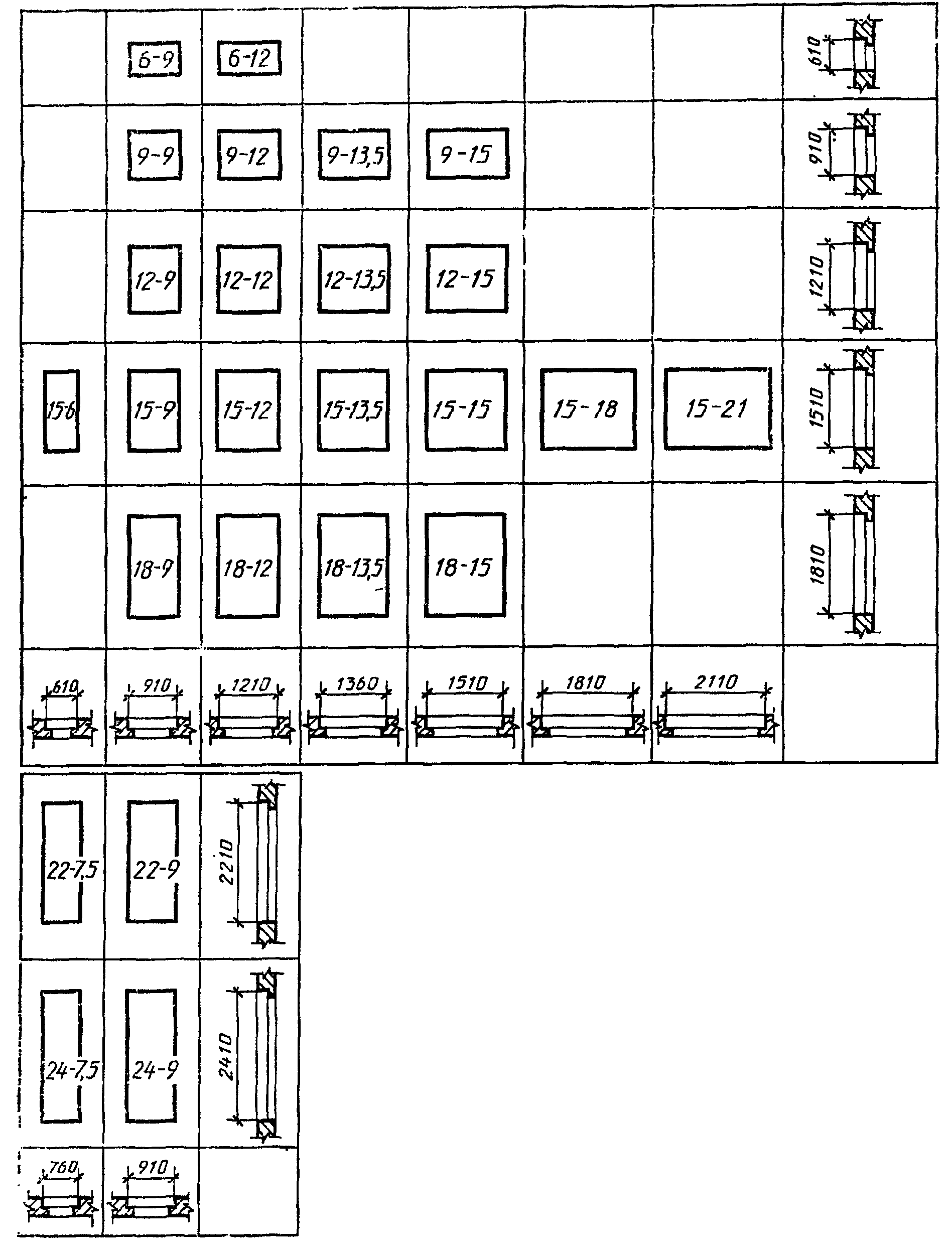

ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ

В НАРУЖНЫХ СТЕНАХ ЖИЛЫХ ЗДАНИЙ

Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.

Приложение 2

Справочное

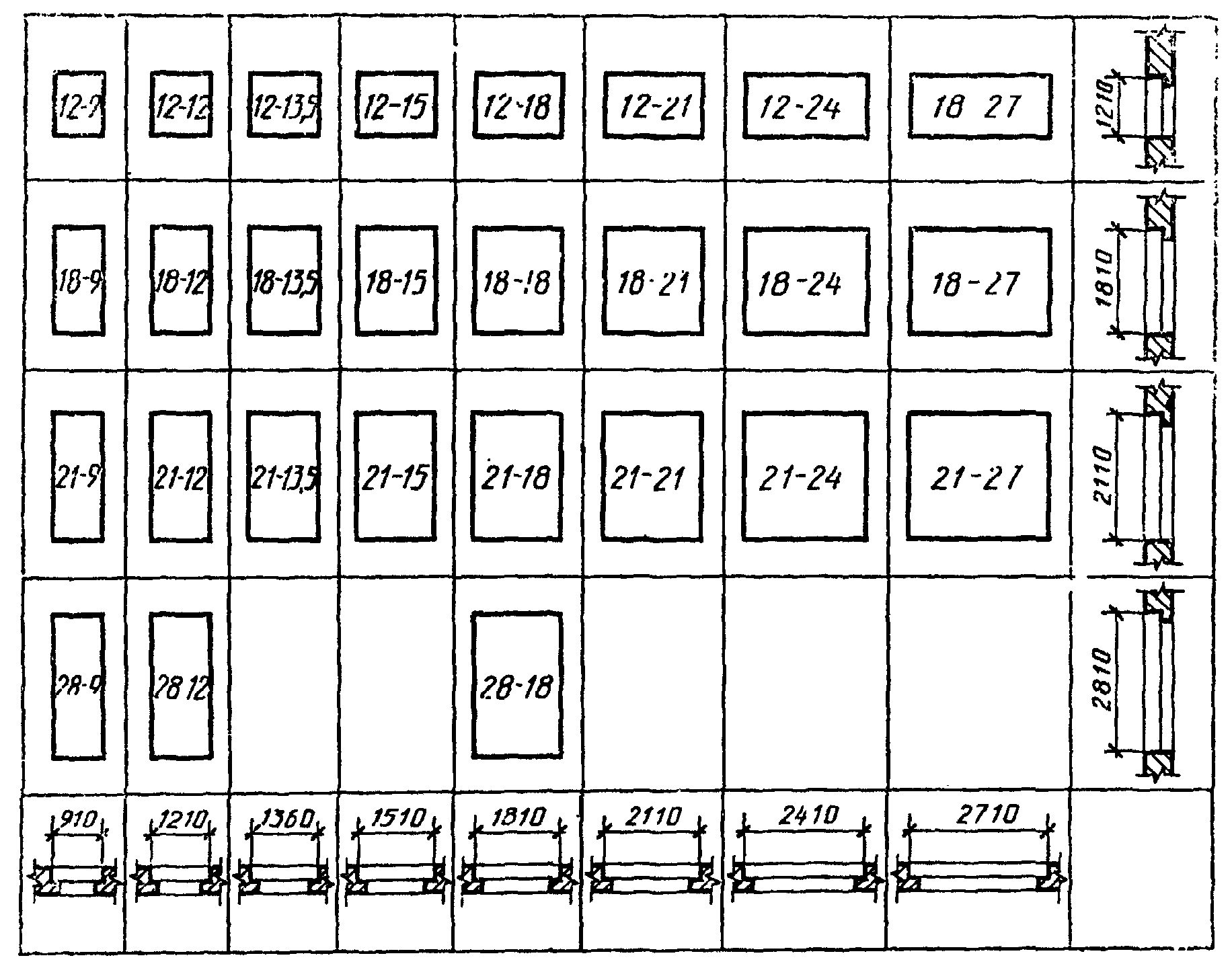

ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ

В НАРУЖНЫХ СТЕНАХ ОБЩЕСТВЕННЫХ ЗДАНИЙ

Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.

Приложение 3

Рекомендуемое

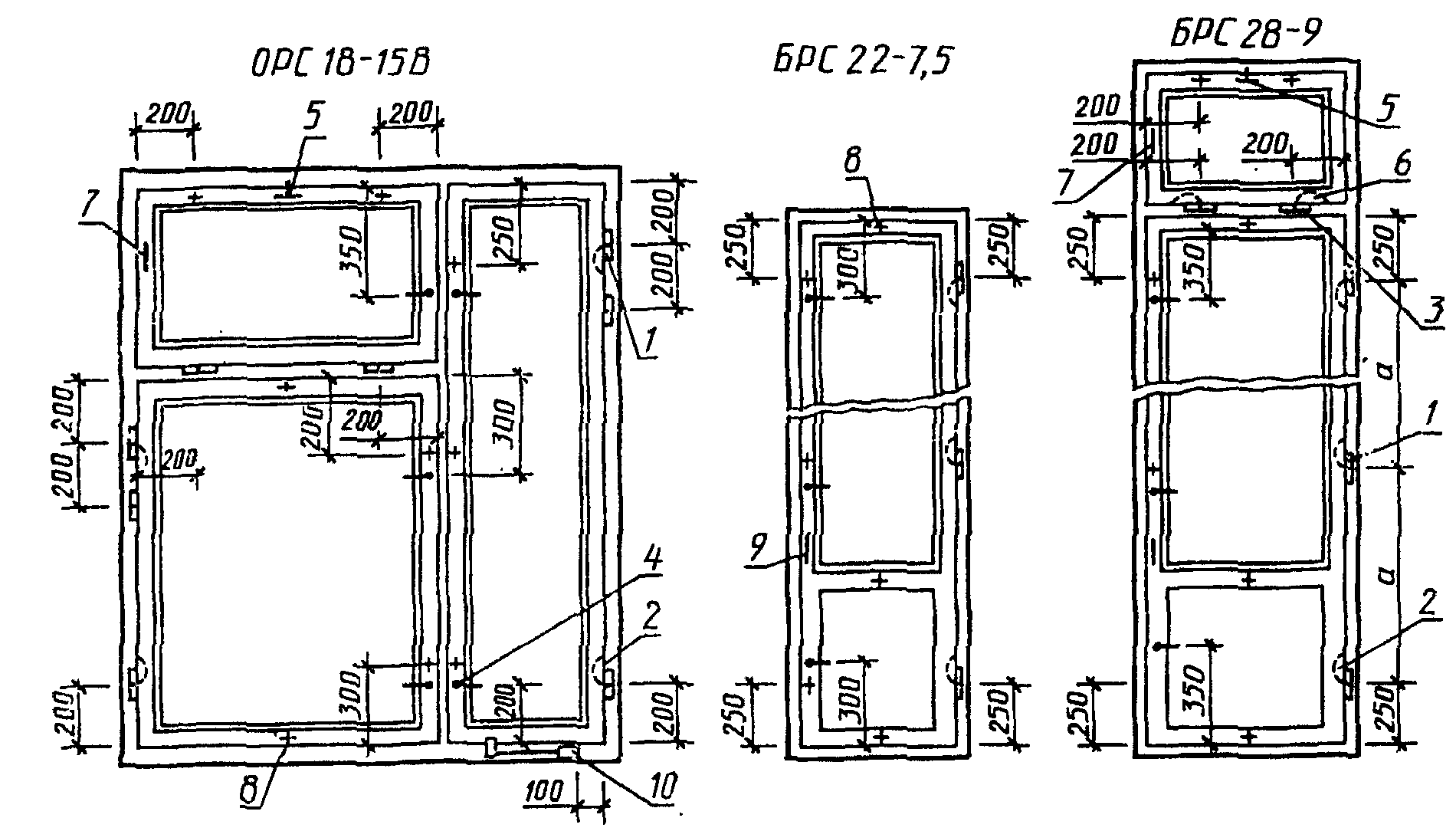

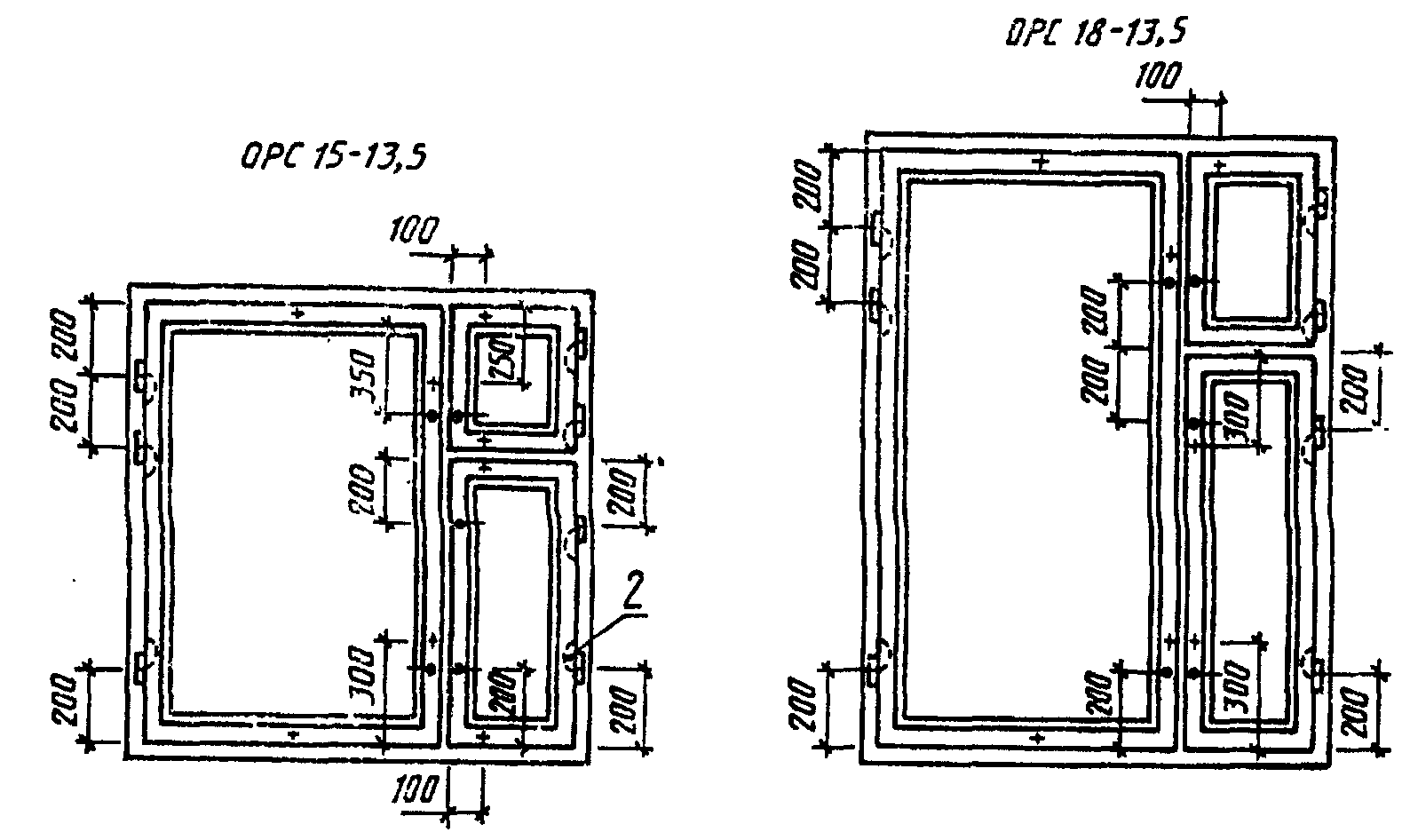

РАСПОЛОЖЕНИЕ ПРИБОРОВ В ОКНАХ И БАЛКОННЫХ ДВЕРЯХ

(ПРИМЕРЫ)

1 - петля ПВ1-100Л для внутренних створок, ПВ2-100-1

для наружных створок; 2 - петля ПВ3-1 для спаривания;

3 - петля ПВ1-80П для внутренних створок, ПВ2-75-1

для наружных створок; 4 - завертка ЗР2-1 для внутренних

створок, ЗР2-2 для наружных створок со съемной ручкой;

5 - стяжка СТ

Черт. 1

1 - петля ПВ1-100П для внутренних, ПВ2-100-1 для наружных

створок; 2 - петля ПВ3-1 для спаривания; 3 - петля ПВ2-100-2

для наружных и внутренних фрамуг; 4 - завертка ЗР2-1

для внутренних створок; ЗР2-2 для наружных створок

со съемной ручкой; 5 - прибор фрамужный ПФ2;

6 - петля ПВ3-2 для спаривания; 7 - фрамужный соединитель;

8 - стяжка СТ; 9 - ручка РС80; 10 - фиксатор ФК1

Черт. 2

Примечания к черт. 1 и 2:

1. Приборы для окон и балконных дверей должны соответствовать ГОСТ 538, ГОСТ 5087, ГОСТ 5088, ГОСТ 5090 и ГОСТ 5091.

2. Наружные створки должны навешиваться на петли типов ПВ2 с вынимающимися стержнями.

3. Завертки показаны в открытом положении.

4. Ручки РС80 устанавливают на наружных створках с внешней стороны здания на высоте 1000 мм от порога.

5. Фрамужный прибор показан условно.

6. Стяжки СТ располагают на створках со стороны помещения.

ИС NORMPROD: примечание.

Взамен ГОСТ 23166-78 Постановлением Госстроя России от 06.05.2000 N 41 с 01.01.2001 введен в действие ГОСТ 23166-99.

7. Угольники устанавливают в соответствии с п. 2.13 ГОСТ 23166.

8. Фиксаторы устанавливают на узкие створки окон жилых и общественных зданий.

Приложение 4

Справочное

СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН

И БАЛКОННЫХ ДВЕРЕЙ ЖИЛЫХ ЗДАНИЙ

??????????????????????????????????????????????????????????????????

Марка ? Размер, мм

????????????????????????????????????????????????????

? внутренний ? наружный

????????????????????????????????????????????????????

? Высота ? Ширина ? Кол. ? Высота ? Ширина ? Кол.

??????????????????????????????????????????????????????????????????

ОРС6-9 ? 400 ? 715 ? 2 ? 350 ? 635 ? 1

??????????????? ?????????? ? ??????????

ОРС6-12 ? ? 585 ? ? ? 515 ?

? ?????????? ? ??????????

? ? 315 ? ? ? 245 ?

????????????????????????????????? ???????????????????

ОРС9-9 ? 700 ? 715 ? ? 650 ? 635 ?

??????????????? ?????????? ? ??????????

ОРС9-12 ? ? 585 ? ? ? 515 ?

? ?????????? ? ??????????

? ? 315 ? ? ? 245 ?

??????????????? ?????????? ? ??????????

ОРС9-13,5 ? ? 735 ? ? ? 665 ?

? ?????????? ? ??????????

? ? 315 ? ? ? 245 ?

??????????????? ?????????? ? ??????????

ОРС9-15 ? ? 885 ? ? ? 815 ?

? ?????????? ? ??????????

? ? 315 ? ? ? 245 ?

????????????????????????????????? ???????????????????

ОРС12-9 ? 535 ? 715 ? ? 485 ? 635 ?

?????????? ? ?????????? ?

? 365 ? ? ? 315 ? ?

????????????????????????????????? ???????????????????

ОРС12-12 ? 1000 ? 585 ? ? 950 ? 515 ?

??????????????????? ???????????????????

? 535 ? 315 ? ? 485 ? 245 ?

?????????? ? ?????????? ?

? 365 ? ? ? 315 ? ?

????????????????????????????????? ???????????????????

ОРС12-13,5 ? 1000 ? 735 ? ? 950 ? 665 ?

??????????????????? ???????????????????

? 535 ? 315 ? ? 485 ? 245 ?

?????????? ? ?????????? ?

? 365 ? ? ? 315 ? ?

????????????????????????????????? ???????????????????

ОРС12-15 ? 1000 ? 885 ? ? 950 ? 815 ?

??????????????????? ???????????????????

? 535 ? 315 ? ? 485 ? 245 ?

?????????? ? ?????????? ?

? 365 ? ? ? 315 ? ?

????????????????????????????????? ???????????????????

ОРС15-6 ? 835 ? 415 ? ? 785 ? 335 ?

?????????? ? ?????????? ?

? 365 ? ? ? 315 ? ?

????????????????????????????????? ???????????????????

ОРС15-9 ? 835 ? 715 ? ? 785 ? 635 ?

?????????? ? ?????????? ?

? 365 ? ? ? 315 ? ?

???????????????????????? ? ?????????? ?

ОРС15-9А ? 1300 ? ? ? 1250 ? ?

????????????????????????????????? ???????????????????

ОРС15-12 ? 1300 ? 585 ? ? 1250 ? 515 ?

??????????????????? ???????????????????

? 835 ? 315 ? ? 785 ? 245 ?

?????????? ? ?????????? ?

? 365 ? ? ? 315 ? ?

????????????????????????????????? ???????????????????

ОРС15-13,5 ? 1300 ? 735 ? ? 1250 ? 665 ?

??????????????????? ???????????????????

? 835 ? 315 ? ? 785 ? 245 ?

?????????? ? ?????????? ?

? 365 ? ? ? 315 ? ?

????????????????????????????????? ???????????????????

ОРС15-18 ? 1300 ? 755 ? ? 1250 ? 685 ?

? ?????????? ? ??????????

?????????? ? ?????????? ?

? 835 ? 315 ? ? 785 ? 245 ?

?????????? ? ?????????? ?

? 365 ? ? ? 315 ? ?

??????????????????????????????????????????????????????????????????

ОРС15-21 ? 1300 ? 685 ? 4 ? 1250 ? 615 ? 2

????????????????????????????????????????????????????

? 835 ? 315 ? 2 ? 785 ? 245 ? 1

?????????? ? ?????????? ?

? 365 ? ? ? 315 ? ?

????????????????????????????????? ???????????????????

ОРС18-9 ? 995 ? 695 ? ? 945 ? 615 ?

?????????? ? ?????????? ?

? 465 ? ? ? 415 ? ?

???????????????????????? ? ???????????????????

ОРС18-9А ? 1580 ? ? ? 1530 ? 625 ?

??????????????? ? ? ? ? ?

??????????????????? ???????????????????

ОРС18-13,5 ? 995 ? 315 ? ? 945 ? 245 ?

?????????? ? ?????????? ?

? 465 ? ? ? 415 ? ?

????????????????????????????????? ???????????????????

ОРС15-15 ? 1300 ? 885 ? ? 1250 ? 815 ?

??????????????????? ???????????????????

? 835 ? 315 ? ? 785 ? 245 ?

?????????? ? ?????????? ?

? 365 ? ? ? 315 ? ?

????????????????????????????????? ???????????????????

ОРС18-15 ? 1580 ? 845 ? ? 1530 ? 775 ?

??????????????????? ???????????????????

? 995 ? 315 ? ? 945 ? 245 ?

?????????? ? ?????????? ?

? 465 ? ? ? 415 ? ?

????????????????????????????????? ???????????????????

БРС22-7,5 ? 1300 ? 545 ? ? 1250 ? 465 ?

??????????????? ?????????? ? ??????????

БРС22-9 ? ? 695 ? ? ? 615 ?

????????????????????????????????? ???????????????????

БРС24-7,5 ? 1580 ? 545 ? ? 1530 ? 465 ?

??????????????? ?????????? ? ??????????

БРС24-9 ? ? 695 ? ? ? 615 ?

Приложение 5

Справочное

СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН

И БАЛКОННЫХ ДВЕРЕЙ ОБЩЕСТВЕННЫХ ЗДАНИЙ

??????????????????????????????????????????????????????????????????

Марка ? Размер, мм

????????????????????????????????????????????????????

? внутренний ? наружный

????????????????????????????????????????????????????

? Высота ? Ширина ? Кол. ? Высота ? Ширина ? Кол.

??????????????????????????????????????????????????????????????????

ОРС12-9В ? 980 ? 695 ? 2 ? 930 ? 615 ? 1

??????????????? ?????????? ? ??????????

ОРС12-12В ? ? 995 ? ? ? 915 ?

??????????????? ?????????? ? ??????????

ОРС12-13,5В ? ? 1145 ? ? ? 1065 ?

??????????????? ?????????? ? ??????????

ОРС12-15В ? ? 775 ? ? ? 705 ?

? ?????????? ? ??????????

? ? 385 ? ? ? 315 ?

??????????????? ?????????? ? ??????????

ОРС12-18В ? ? 995 ? ? ? 925 ?

? ?????????? ? ??????????

? ? 465 ? ? ? 395 ?

??????????????? ?????????? ? ??????????

ОРС12-21В ? ? 1195 ? ? ? 1125 ?

? ?????????? ? ??????????

? ? 565 ? ? ? 495 ?

????????????????????????????????? ???????????????????

ОРС18-9В ? 1050 ? 695 ? ? 1000 ? 615 ?

?????????? ? ?????????? ?

? 395 ? ? ? 335 ? ?

????????????????????????????????? ???????????????????

ОРС18-12В ? 1050 ? 995 ? ? 1000 ? 915 ?

?????????? ? ?????????? ?

? 395 ? ? ? 335 ? ?

????????????????????????????????? ???????????????????

ОРС18-13,5В ? 1050 ? 1145 ? ? 1000 ? 1065 ?

?????????? ? ?????????? ?

? 395 ? ? ? 335 ? ?

????????????????????????????????? ???????????????????

ОРС18-15В ? 1580 ? 385 ? ? 1530 ? 315 ?

??????????????????? ???????????????????

? 1050 ? 775 ? ? 1000 ? 705 ?

?????????? ? ?????????? ?

? 395 ? ? ? 335 ? ?

????????????????????????????????? ???????????????????

ОРС18-18В ? 1580 ? 465 ? ? 1530 ? 395 ?

??????????????????? ???????????????????

? 1050 ? 995 ? ? 1000 ? 925 ?

?????????? ? ?????????? ?

? 395 ? ? ? 335 ? ?

????????????????????????????????? ???????????????????

ОРС18-21В ? 1580 ? 565 ? ? 1530 ? 495 ?

??????????????????? ???????????????????

? 1050 ? 1195 ? ? 1000 ? 1125 ?

?????????? ? ?????????? ?

? 395 ? ? ? 335 ? ?

????????????????????????????????? ???????????????????

ОРС18-24В ? 1580 ? 1030 ? ? 1530 ? 960 ?

?????????? ? ?????????? ?

? 1050 ? ? ? 1000 ? ?

?????????? ? ?????????? ?

? 395 ? ? ? 335 ? ?

????????????????????????????????? ???????????????????

ОРС18-9Г ? 1580 ? 695 ? ? 1530 ? 615 ?

??????????????? ?????????? ???????????????????

ОРС18-27В ? ? 1180 ? ? 1530 ? 1110 ?

?????????? ? ?????????? ?

? 1050 ? ? ? 1000 ? ?

?????????? ? ?????????? ?

? 395 ? ? ? 335 ? ?

????????????????????????????????? ???????????????????

ОРС18-12Г ? 1580 ? 995 ? ? 1530 ? 915 ?

??????????????? ?????????? ? ??????????

ОРС18-13,5Г ? ? 1145 ? ? ? 1065 ?

??????????????? ?????????? ? ??????????

ОРС18-15Г ? ? 775 ? ? ? 705 ?

? ?????????? ? ??????????

? ? 385 ? ? ? 315 ?

??????????????? ?????????? ? ??????????

ОРС18-18Г ? ? 995 ? ? ? 925 ?

? ?????????? ? ??????????

? ? 465 ? ? ? 395 ?

??????????????? ?????????? ? ??????????

ОРС18-21Г ? ? 1195 ? ? ? 1125 ?

? ?????????? ? ??????????

? ? 565 ? ? ? 495 ?

??????????????? ?????????????????? ?????????????????

ОРС18-24Г ? ? 1030 ? 4 ? ? 960 ? 2

??????????????? ?????????????????? ?????????????????

ОРС18-27Г ? ? 1175 ? 2 ? ? 1105 ? 1

? ?????????????????? ?????????????????

? ? 525 ? 4 ? ? 455 ? 2

??????????????????????????????????????????????????????????????????

ОРС21-9В ? 1350 ? 695 ? 2 ? 1300 ? 615 ? 1

?????????? ? ?????????? ?

? 395 ? ? ? 335 ? ?

????????????????????????????????? ???????????????????

ОРС21-12В ? 1350 ? 995 ? ? 1300 ? 915 ?

?????????? ? ?????????? ?

? 395 ? ? ? 335 ? ?

????????????????????????????????? ???????????????????

ОРС21-13,5В ? 1350 ? 1145 ? ? 1300 ? 1065 ?

?????????? ? ?????????? ?

? 395 ? ? ? 335 ? ?

????????????????????????????????? ???????????????????

ОРС21-15В ? 1880 ? 385 ? ? 1830 ? 315 ?

??????????????????? ???????????????????

? 1350 ? 775 ? ? 1300 ? 705 ?

?????????? ? ?????????? ?

? 395 ? ? ? 335 ? ?

????????????????????????????????? ???????????????????

ОРС21-18В ? 1880 ? 465 ? ? 1830 ? 395 ?

??????????????????? ???????????????????

? 1350 ? 995 ? ? 1300 ? 925 ?

?????????? ? ?????????? ?

? 395 ? ? ? 335 ? ?

????????????????????????????????? ???????????????????

ОРС21-9Г ? 1880 ? 695 ? ? 1830 ? 615 ?

??????????????? ?????????? ???????????????????

ОРС21-21В ? ? 565 ? ? 1830 ? 495 ?

??????????????????? ???????????????????

? 1350 ? 1195 ? ? 1300 ? 1125 ?

?????????? ? ?????????? ?

? 395 ? ? ? 335 ? ?

????????????????????????????????? ???????????????????

ОРС21-24В ? 1880 ? 1030 ? ? 1830 ? 960 ?

?????????? ? ?????????? ?

? 1350 ? ? ? 1300 ? ?

?????????? ? ?????????? ?

? 395 ? ? ? 335 ? ?

????????????????????????????????? ???????????????????

ОРС21-27В ? 1880 ? 1180 ? ? 1830 ? 1110 ?

?????????? ? ?????????? ?

? 1350 ? ? ? 1300 ? ?

?????????? ? ?????????? ?

? 395 ? ? ? 335 ? ?

????????????????????????????????? ???????????????????

ОРС21-12Г ? 1880 ? 995 ? ? 1830 ? 915 ?

??????????????? ?????????? ? ??????????

ОРС21-13,5Г ? ? 1145 ? ? ? 1065 ?

??????????????? ?????????? ? ??????????

ОРС21-15Г ? ? 775 ? ? ? 705 ?

? ?????????? ? ??????????

? ? 385 ? ? ? 315 ?

??????????????? ?????????? ? ??????????

ОРС21-18Г ? ? 995 ? ? ? 925 ?

? ?????????? ? ??????????

? ? 465 ? ? ? 395 ?

??????????????? ?????????? ? ??????????

ОРС21-21Г ? ? 1195 ? ? ? 1125 ?

? ?????????? ? ??????????

? ? 565 ? ? ? 495 ?

??????????????? ?????????????????? ?????????????????

ОРС21-24Г ? ? 1030 ? 4 ? ? 960 ? 2

??????????????? ?????????????????? ?????????????????

ОРС21-27Г ? ? 1175 ? 2 ? ? 1105 ? 1

? ?????????????????? ?????????????????

? ? 525 ? 4 ? ? 455 ? 2

???????????????????????????????????????????????????????????

БРС28-9 ? 1350 ? 695 ? 2 ? 1300 ? 615 ?

?????????? ? ?????????? ?

? 395 ? ? ? 335 ? ?

????????????????????????????????? ???????????????????

БРС28-12 ? 1350 ? 995 ? ? 1300 ? 915 ?

?????????? ? ?????????? ?

? 395 ? ? ? 335 ? ?

???????????????????????????????????????????????????????????

БРС28-18 ? 1350 ? 750 ? 4 ? 1300 ? 735 ?

? ? ? ? ??????????

? ? ? ? ? 685 ?

?????????? ? ???????????????????

? 395 ? ? ? 335 ? 735 ?

? ? ? ? ??????????

? ? ? ? ? 685 ?

Приложение 6

Справочное

СОЕДИНИТЕЛЬ ФРАМУЖНЫЙ

1 - ограничитель; 2 - соединитель

Черт. 1

РУЧКА-УПОР

Шурупы 1-3 х 25 по ГОСТ 1145 (2 шт.).

Черт. 2

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/24/gost_22319.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
