Примечания
1 Термины "горизонтальное направленное бурение" и "наклонно-направленное бурение" равнозначны.
2 Применяются электромагнитные, инерциальные и кабельные системы локации.".
Пункт 3.9. Дополнить пунктом 3.9а в следующей редакции:
"3.9а
".
Пункт 3.15а. Дополнить пунктом 3.15б в следующей редакции:
"3.15б инертный материал: Твердая фаза разной степени влажности, образующаяся в результате переработки бурового шлама на многоступенчатых (одна и более) перерабатывающих установках.".
Пункт 3.17. Дополнить пунктом 3.17в в следующей редакции:
"3.17в микротоннелепроходческий комплекс: Комплект оборудования, предназначенный для строительства подземных сооружений с использованием дистанционно управляемой проходческой машины.
Примечание - В состав микротоннелепроходческого комплекса входят: управляемая проходческая машина с рабочим органом, комплект оборудования для пригруза в зоне забоя и удаления грунта из него, силовая продавливающая установка (доталкиватель), система контроля и управления микротоннелепроходческим комплексом в пространстве, электрооборудование и трубопроводы.".
4 Обозначения и сокращения
Дополнить сокращениями и пояснениями к ним в следующей редакции:
"ГНБЩ - горизонтальное направленное бурение щитом;".
"МТПК - микротоннелепроходческий комплекс;".
"УПМ - управляемая проходческая машина;".
5 Общие положения
Пункт 5.3. Первый абзац. Первое перечисление. Исключить.
Пункт 5.9а. Изложить в новой редакции:
"5.9а Необходимо предусматривать применение систем цифровизации процессов изысканий, проектирования, прокладки подземных коммуникаций методом ГНБ, а также документирования результатов работ (см. приложение С) в целях:
- автоматизации процессов получения, обработки и передачи данных - от изысканий до подготовки и сдачи исполнительной документации;
- использования при проектировании и строительстве высокоточных данных о пространственном положении (трехмерных координат с точностью до 0,01 м) элементов существующей подземной инфраструктуры для минимизации рисков аварий, связанных с повреждением других коммуникаций в ходе бурения;
- автоматизации процессов расчетов трубопроводов при их проектировании, в том числе при выборе диаметров труб, определения их пропускной способности, а также для оценки прочности трубопроводов;
- формирования достоверных цифровых карт подземных коммуникаций (электронные сводные планы сетей) на основании высокоточных измерений их фактического планово-высотного положения по результатам бестраншейного строительства, согласованных с владельцем исследуемых коммуникаций;
- обеспечения контроля 3D-координат скважины и элементов буровой колонны на различных этапах производства работ для повышения качества строительства и скорости ликвидации аварийных ситуаций.".
6 Особенности инженерных изысканий
6.1 Общие положения
Пункт 6.1.3. Изложить в новой редакции:
"6.1.3 В техническом задании на проведение изысканий необходимо приводить предполагаемые положения точек входа/выхода бура, площадок развертывания катушек трубопровода или раскладки секций протягиваемых труб, технологические проезды к точкам входа/выхода, предварительный продольный профиль трубопровода <*>.".
6.3 Инженерно-геологические изыскания
Пункт 6.3.2. Заменить значение: "3,0 м" на "5,0 м".
Пункт 6.3.3. Изложить в новой редакции:
"6.3.3 Для переходов через водные преграды, на стадии подготовки задания на инженерно-геологические изыскания, глубина разведочных скважин назначается не менее 5 м ниже предварительного профиля положения дна трубопровода, исходя из заглубления его верха по 10.5, но не менее 6 м от дна водоема.".
Пункты 6.3.5, 6.3.6. Изложить в новой редакции:
"6.3.5 Вертикальные разведочные скважины следует располагать попеременно справа и слева от створа закрытого перехода на максимальном расстоянии 10 м и минимальном расстоянии 5 м от створа перехода либо условной середины коридора коммуникаций, прокладываемых по технологии ГНБ (нескольких параллельных скважин в едином створе).
6.3.6 В программе изысканий, в дополнение к вертикальным разведочным скважинам, допускается предусматривать бурение горизонтальных разведочных пилотных скважин методом ГНБ по трассе перехода (или отдельных сложных участков) для уточнения результатов инженерно-геологических изысканий.".
Пункт 6.3.9. Дополнить пунктом 6.3.9а в следующей редакции:
"6.3.9а При пересечении водных преград, заболоченных участков, интервалов с труднодоступным рельефом (преобладание крутых склонов, затрудняющих бурение разведочных скважин), при подтвержденном инженерно-геологическими изысканиями наличии грунтов IV и выше групп по буримости (приложение И) необходимо дополнительно производить безразрывное георадарное обследование на всем протяжении проектируемого планового положения перехода методом ГНБ.
Используемая инструментальная база при георадарном обследовании должна позволять произвести соответствующие измерения на глубину не менее чем на 3 - 5 м ниже максимально возможного заглубления дна трубопровода.
Георадарное обследование должно выявить либо подтвердить отсутствие относительно предполагаемого планово-высотного положения перехода методом ГНБ отдельных валунов, камней, фрагментарных неоднородных геологических напластований, пустот, карстовых полостей, иных препятствий естественного либо искусственного происхождения.
Полученные в результате георадарных изысканий материалы должны обозначить неприемлемые для производства буровых работ геологические условия в целях их исключения при определении планово-высотного положения перехода методом ГНБ.".
Пункт 6.3.10. Седьмое перечисление. Изложить в новой редакции:
"- временное сопротивление при одноосном сжатии в воздушно-сухом и водонасыщенном состоянии и при естественной влажности (по ГОСТ Р 59958), коэффициент выветрелости, показатели размягчаемости и растворимости для скальных грунтов;".
Восьмое перечисление. Изложить в новой редакции:
"- суммарную влажность, суммарную льдистость, льдистость за счет ледяных включений (по ГОСТ 5180, ГОСТ 25100), температуру мерзлого грунта (по ГОСТ 25358), температуру начала замерзания грунта для мерзлых грунтов.".
7 Проектирование перехода
7.1 Общие требования к проектированию
Пункт 7.1.2. Первый абзац. Второе перечисление. Дополнить третьим перечислением в следующей редакции:
"- технических условий на пересекаемую коммуникацию, выдаваемых владельцем существующих пересекаемых коммуникаций;".
Пункт 7.1.3. Десятое перечисление. Изложить в новой редакции:
"- продольный профиль по проектируемой коммуникации в горизонтальном масштабе, соответствующем масштабу инженерно-топографического плана (но не менее 1:1000) и вертикальном масштабе 1:100 или 1:200 с отметками поверхности по оси трассы бурения;".
7.3 Проектирование трассы перехода
7.3.1 Профиль трассы
Подпункт 7.3.1.4. Примечание. Изложить в новой редакции:
"Примечание - Уточненные значения углов входа и выхода скважины для подводных переходов приведены в 10.10. Значения углов входа и выхода буровой скважины вне значений приведенных диапазонов, в том числе для подводных переходов, возможны только при условии определения проектом использования конкретного технологического оборудования, обладающего соответствующими техническими возможностями, обоснования допустимых радиусов изгиба протягиваемого трубопровода и соблюдения требуемых эксплуатационных характеристик линейного объекта, в состав которого входит участок ГНБ.".
Подпункт 7.3.1.7. Дополнить подпунктом 7.3.1.7а в следующей редакции:
"7.3.1.7а При расположении точек входа и выхода бура на поверхности земли (высокий уровень грунтовых вод, технологические ограничения или иные причины) за технологическую (холостую скважину) принимается расстояние от поверхности земли до проектной отметки (глубины) стыковки с линейной частью коммуникации.".
Подпункт 7.3.1.11. Дополнить вторым абзацем в следующей редакции:
"В случаях необходимости протягивания плети трубопровода до поверхности земли длина дополнительных труб (а) должна быть равной длине технологических (холостых) участков.".
Примечание. Заменить слово: "Рекомендуется" на "Следует".
7.3.3 Пересечения и приближения трассы к существующим объектам, защитные футляры
Пункт 7.3.3.3. Примечания. Изложить в новой редакции:
"Примечания
1 Требования к дополнительным устройствам футляров определяется НД на конкретный вид коммуникаций (см. 5.1).
2 Непосредственный электрический контакт стального трубопровода и стального защитного футляра не допускается.
3 Расстояние от точки выхода футляра до ближайшего элемента существующей инфраструктуры определяется проектной документацией.".
Подпункт 7.3.3.3а. Изложить в новой редакции:
"7.3.3.3а При прокладке трубопроводов в скальных породах или гравийно-галечниковых (щебенистых) грунтах с отдельными валунами или их скоплениями, должны быть предусмотрены соответствующие меры защиты для обеспечения сохранности трубопроводной плети и изоляционного покрытия трубопроводной плети, определяемые НД на конкретный вид коммуникаций (см. 5.1).".
Подпункт 7.3.3.4. Изложить в новой редакции:
"7.3.3.4 Внутренний диаметр защитного футляра следует принимать не менее чем на 50 мм больше наружного диаметра трубопровода, с учетом теплоизоляции при ее наличии, для всех видов инженерных коммуникаций (при условии, что нормативные требования не предписывают иных величин для соотношения диаметров футлярных и рабочих труб), за исключением защитных футляров для магистральных трубопроводов.
При прокладке магистральных трубопроводов под автомобильными и железными дорогами, водными преградами, иными препятствиями естественного либо искусственного происхождения внутренний диаметр защитного футляра должен быть не менее чем на 200 мм больше наружного диаметра рабочей трубы.
При определении диаметра защитного футляра необходимо учитывать размеры опорно-центрирующих и направляющих устройств, а также зазор, необходимый для прокладки трубопровода.".
7.4 Области применения и характеристики протягиваемых труб
Пункт 7.4.2. Первое перечисление. Дополнить слово: "магистральных" словами: "и промысловых". Дополнить ссылку: "СП 284.1325800," ссылкой: "ГОСТ Р 55990,".
Пункт 7.4.4. Дополнить пунктами 7.4.4а и 7.4.4б в следующей редакции:
"7.4.4а Толщину стенки стальной трубы футляра следует принимать не менее 1/70 DN, но не менее 10 мм для всех видов пересекаемых естественных и искусственных препятствий.
7.4.4б В условиях отсутствия коррозионной активности грунта и в неблагоприятных геологических условиях, в целях исключения эффекта скатывания изоляции трубопровода в комки, препятствующие протаскиванию трубопровода в скважину ГНБ (ННБ), допускается защитный футляр трубопровода укладывать без наружного изоляционного покрытия, при дополнительном увеличении толщины стенки на величину не менее 2 мм.".
Пункт 7.4.8. Дополнить слова: "Полиэтиленовые трубы" словами: "и соединительные детали".
Пункт 7.4.10. Дополнить слово: "композитным," словом: "полиэтиленовым,".
Дополнить примечанием в следующей редакции:
"Примечание - Соответствие характеристик выбранного защитного покрытия трубопровода конкретным условиям его протягивания или задавливания в скважину следует подтверждать утвержденными методиками расчета либо указаниями производителя по использованию трубной продукции.".
Пункт 7.5.4. Дополнить примечанием в следующей редакции:
"Примечание - Значения, приведенные в формуле (12), вводятся в соответствующих друг другу размерностях.".
7.6 Проектирование переходов кабельных линий
Пункт 7.6.1. Заменить значение: "75°" на "45°".
Пункт 7.6.2. Изложить в новой редакции:
"7.6.2 Строительство ЗП кабельных линий методом ГНБ выполняется прокладкой кабелей в предварительно протянутых вслед за расширителем трубах-оболочках (футлярах). В качестве футляров следует предусматривать полимерные, металлические и композитные трубы с учетом положений СП 76.13330.
При определении параметров трассы ЗП кабельных линий (7.3.1.2, 7.3.3), типа и диаметра полимерных труб-оболочек (футляров) по ГОСТ Р МЭК 61386.24, стальных, композитных, полимерных футляров следует учитывать технические условия на предусматриваемые к прокладке кабели и футляры, напряжение линии, тип изоляции кабельных линий, допускаемые значения нагрузки натяжения, радиуса изгиба и технологического перегиба кабеля при монтаже в футляр, перепада относительных высот положения кабеля по трассе.".
8 Производство работ
8.4 Дополнительные мероприятия по обеспечению производства работ в сложных инженерно-геологических условиях
Пункт 8.4.1. Дополнить слово: "рыхлых" словами: "и водонасыщенных". Заменить слова: "должны предусматриваться" на "следует предусматривать".
8.5 Бурение пилотной скважины
Пункт 8.5.1. Изложить в новой редакции:
"8.5.1 Бурение следует начинать после закрепления и заземления буровой установки, приготовления бурового раствора в объеме от 2 до 20 м3 (в зависимости от объема насосно-смесительной установки).".
Пункт 8.5.9. Дополнить вторым предложением в следующей редакции:
"Уточненные по результатам проходки пилотной скважины данные по грунтовым условиям должны учитываться при расширении и калибровке бурового канала, протягивании трубопровода".
8.6 Расширение скважины
Пункт 8.6.12. Изложить в новой редакции:
"8.6.12 При наличии по трассе перехода абразивных пород и твердых включений, готовность бурового канала к протягиванию рабочего трубопровода допускается подтверждать предварительным пропуском калибра (элемента или секции трубы идентичного сортамента). По факту последующего обследования калибра на предмет деформаций и механических повреждений покрытия в соответствии с требованиями НД для конкретного типа трубопровода следует принимать решение о готовности бурового канала к протягиванию трубопровода.".
8.7 Сборка трубопровода и организация технологического изгиба для подачи в грунт
Пункт 8.7.6. Первый абзац. Третье перечисление. Дополнить ссылку: "СП 32.13330" ссылкой: ", СП 399.1325800".
Шестое перечисление. Исключить ссылку: "ГОСТ 18599,".
Второй абзац. Исключить.
Пункт 8.7.7. Изложить в новой редакции:
"8.7.7 Сварные соединения труб должны обеспечивать прочность не ниже прочности исходной трубы. По условиям протягивания трубопровода следует использовать сварку ПЭ труб нагретым инструментом встык по ГОСТ Р 55276 либо сварку закладными нагревателями (метод ЗН) с применением соединительных деталей (муфт) по ГОСТ Р 58121.3.
Примечание - Для предотвращения разрыва или повреждения трубопровода при протягивании, сварка закладными нагревателями (метод ЗН) с применением соединительных деталей (муфт) по ГОСТ Р 58121.3 допускается при использовании муфт или переходных элементов конической формы, а также удалении выступов сварочных контактов.".
8.10 Особенности производства работ в холодный период года
Пункт 8.10.2. Изложить в новой редакции:
"8.10.2 При среднесуточных температурах в холодный период ниже 5 °C при условии температурного перехода окружающей среды за пороговые значения, при которых уже невозможна штатная работа бурового оборудования, отдельных узлов и агрегатов, технологических рукавов и труб, используемых на объекте, следует принимать следующие меры по обеспечению круглосуточной непрерывной работы:
- размещение в тепляке буровой установки, узла приготовления бурового раствора и оборудования для его перекачки и регенерации;
- утепление трубопроводов для подачи и откачки бурового раствора.
Примечание - Возможно применение труб по ГОСТ 30732 с тепловой изоляцией из пенополиуретана и защитной оболочкой;
- для приготовления буровых растворов должна применяться вода температурой от 4 °C до 40 °C;
- добавление в балластную воду (см. 8.8.9) соли или иных реагентов для предотвращения замерзания.".
Дополнить подразделом 8.11 в следующей редакции:
"8.11 Производство работ по горизонтальному направленному бурению щитом

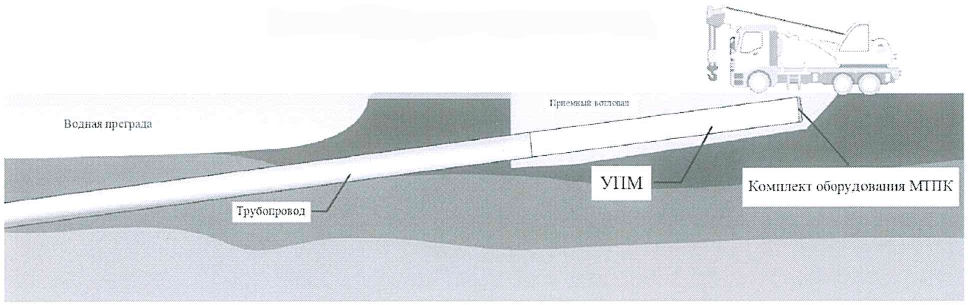

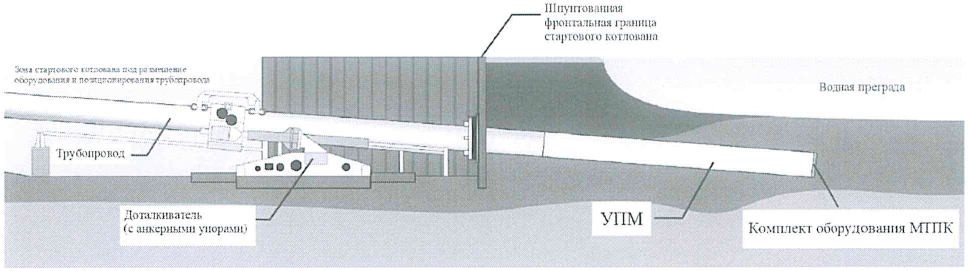

8.11.1 Комбинированную технологию ГНБЩ (см. рисунок 8.7), сочетающую технологию ГНБ (ННБ) и микротоннелирование, следует использовать для прокладки стальных трубопроводов и защитных футляров диаметром 800 - 1500 мм под искусственными и естественными препятствиями при строительстве соответствующих объектов по 5.2. Технология ГНБЩ также применяется для обеспечения возможности и повышения темпов производства работ в сложных геологических условиях по 5.6, для выхода в море (водоем) водовыпусков, водозаборов, выходов на берег (подходов к берегу) подводных трубопроводов.
ЗОНА СТАРТОВОГО КОТЛОВАНА
![]() ЗОНА ПРИЕМНОГО КОТЛОВАНА
![]() Рисунок 8.7 - Общая схема производства работ
по технологии ГНБЩ
8.11.2 Бурение скважины и прокладку трубопровода следует выполнять в один непрерывный этап. При использовании соответствующего оборудования длина трубопровода может достигать до 2000 м.
8.11.3 В составе подготовительных работ к ГНБЩ выполняются:
- подготовка строительных площадок для размещения бурового оборудования;
- разработка и обустройство стартового входного и приемного котлованов (при наличии их в проектной документации (рабочей документации));
- монтаж спусковой дорожки;
- подготовка строительных площадок для сборки и подготовки прокладываемого трубопровода (сварочно-монтажные работы, испытания на прочность и герметичность, расстановка роликовых опор, нанесение защитного покрытия на зону сварных стыков и т.д.).
8.11.4 Углы входа и выхода скважины относительно поверхности определяются топографическими и геологическими условиями. Углы входа и выхода скважины должны соответствовать радиусу допустимого изгиба трубопровода, трассе закрытого перехода, параметрам пересекаемой водной преграды, уклону спусковой дорожки, на которой размещают трубопровод, и безопасной кривизне трубной плети (при размещении трубопровода с помощью трубоукладчиков). Рекомендуемые интервалы углов входа и выхода скважины относительно поверхности - от 0° до 15°.
8.11.5 Для обеспечения работы ГНБЩ необходимо использовать комплект оборудования МТПК, предназначенный для строительства подземных сооружений с использованием дистанционно УПМ. Тип и состав МТПК подбирают по области применения и техническим характеристикам комплекса, в зависимости от инженерно-геологических условий участка работ и принятого способа обеспечения устойчивости забоя, расчетного внутреннего диаметра и длины прокладки трубопровода (или защитного футляра), требований по эксплуатации трубопровода.
8.11.6 Плановые размеры и глубину стартового и приемного котлованов следует назначать в зависимости от глубины заложения прокладываемой коммуникации, габаритов тоннелепроходческого оборудования и технологии производства работ по микротоннелированию. Глубину стартового котлована выбирают таким образом, чтобы установка для продавливания трубопровода обеспечивала вход УПМ и трубопровода в скважину через стартовое окно под углом, соответствующим указанному в проектной документации (рабочей документации) углу входа скважины относительно поверхности. Для стартовых и приемных котлованов в проекте следует предусмотреть устройство ограждений, лестниц и регулирование поверхностного стока воды.
8.11.7 Основание стартового котлована выполняется с учетом установки в нем технологического оборудования для ГНБЩ. Для надежного закрепления и фиксации установки для продавливания трубопровода должны применяться металлоконструкции, сборные или монолитные фундаменты. Для восприятия усилий в процессе продавливания в стартовом котловане должен быть предусмотрен упор. Геометрические размеры упора должны быть определены расчетом с учетом технических характеристик УПМ, площади упора, свойств грунта котлована, усилий продавливания.
Примечание - Допускается размещение микротоннелепроходческого оборудования без устройства стартового котлована на фундаменте с анкерными и упорными устройствами, размещенными на поверхности. Ввод УПМ и трубопровода в скважину в этом случае осуществляется через обсадную трубу, предварительно забуренную на глубину не менее двух диаметров трубопровода, закрепленную под углом, соответствующим углу входа скважины, и снабженную манжетами для обеспечения подачи бурового раствора в пространство между трубой и скважиной.
8.11.8 Для трубопроводов, прокладываемых с применением ГНБЩ, без защитного футляра необходимо использовать стальные трубы с защитным (композитным, полиэтиленовым, полипропиленовым, стеклопластиковым и др.) покрытием (подраздел 7.4 и приложение Е).
Примечание - Конструкция защитного покрытия устанавливается в проектной документации (рабочей документации).
8.11.9 Подготовленный к подаче в скважину и испытанный в соответствии с 8.7.1 - 8.7.8 трубопровод (участок трубопровода) следует размещать на поверхности в пределах подходного участка на роликовых опорах в соответствии с 8.7.9 - 8.7.21. Трубопровод должен подаваться в скважину одновременно с процессом разработки грунта рабочим органом передовой УПМ.
8.11.10 При невозможности или чрезмерных организационно-технических сложностях сбора и подготовки трубопровода на подходном участке сразу на всю проектную длину в виде одной трубной плети допускается прокладка трубопровода методом ГНБЩ путем последовательного продавливания в скважину отдельных трубных плетей.
8.11.11 Сварочно-монтажные работы, контроль качества сварных соединений, нанесение защитных покрытий на зоны сварных стыков трубопровода (гарантийных стыков) и контроль их сплошности, а также очистку полости и гидравлические испытания трубопровода (участка трубопровода) при ГНБЩ следует осуществлять непосредственно в стартовом котловане и на монтажной площадке подходного участка в соответствии с ГОСТ 34826 и СП 86.13330.
Примечание - Если закрытый переход входит в состав линейной части трубопровода при условии одновременного строительства линейной части и закрытого перехода, допускается проводить внутритрубное диагностирование в составе участка линейной части трубопровода. При прокладке трубопровода методом ГНБЩ с защитным футляром проверка состояния антикоррозийного покрытия методом катодной поляризации проводится только для рабочего трубопровода вне защитного футляра.
8.11.12 Прокладку трубопровода с использованием ГНБЩ следует проводить от стартового котлована с выполнением следующих основных технологических операций:
- бурение скважины при помощи УПМ с одновременным задавливанием трубопровода в пробуренную скважину;
- нагнетание бурового раствора (раздел 9) в забой и в пространство между трубопроводом и скважиной. Подача бурового раствора в забой должна обеспечивать гидропригруз УПМ и промывку породоразрушающего инструмента, повышать устойчивость грунта в забое. Подача бурового раствора в пространство между трубопроводом и скважиной должна обеспечивать укрепление стенок скважины и снижать коэффициент трения трубопровода о грунт в процессе продавливания;
- очистка и регенерация бурового раствора (при условии обоснования необходимости в проектной документации) (подраздел 9.3);
- ведение маркшейдерского контроля за направлением задавливания;
- утилизация буровых отходов (подраздел 9.4).
8.11.13 Необходимое усилие для задавливания трубопровода в скважину должен обеспечить гидравлический доталкиватель труб (приложение А, пункт А.6), располагаемый рядом с точкой входа буровой установки на поверхности или в стартовом котловане. Доталкиватель задавливает проходческую трубу и УПМ, прикладывая усилие к проходческой трубе. В процессе проходки следует обеспечить устойчивость забоя по технологии гидропригруза, даже в неустойчивых водонасыщенных грунтах. Давление гидропригруза по трассе проходки должно определяться в ППР и контролироваться в процессе проходки.
8.11.14 Необходимо обеспечить постоянную подачу к режущему инструменту УПМ бурового раствора (раздел 9) с обратным гидротранспортом разработанного грунта через предварительно собранные и проложенные внутри трубопровода трубы гидравлического питающего и обратного транспортного контуров. Буровой шлам должен подаваться в расположенный на поверхности комплекс оборудования по А.4 для очистки и регенерации по 9.3, с последующим возвращением очищенного бурового раствора к режущему инструменту. После завершения проходки внутренние трубы питающей и транспортной линий подлежат извлечению.
Примечание - При прохождении несвязных грунтов реологические и структурно-механические параметры буровых растворов (9.1.2) подбирают исходя из инженерно-геологических условий, в которых прокладывается скважина. При прохождении связных грунтов буровой раствор должен обеспечивать их стабильность за счет ингибирования глинистых частиц.
8.11.15 Прокладку трубопровода с использованием ГНБЩ следует выполнять в соответствии с требованиями настоящего свода правил, инструкциями производителя технологического оборудования по эксплуатации МТПК, ГОСТ 34826, СП 86.13330, СП 122.13330.2023 (подраздел 5.7.5).
8.11.16 При продвижении трубопровода следует:
- дистанционно контролировать направление движения рабочего органа УПМ по 8.11.17;
- контролировать режим работы привода с регулировкой числа оборотов рабочего органа по 8.11.18;
- контролировать режим задавливания в скважину по 8.11.19.
8.11.17 Ведение маркшейдерского контроля и корректировки направления движения щита по трассе проходки выполняются оператором путем визуального наблюдения за положением луча лазера на лазерной мишени, установленной на УПМ, и регистрируемыми на мониторе данными о позиции по высоте центра машины относительно проектного положения, задаваемого лучом лазера, длине прокладки очередного хода и времени проведения технологических операций.
Примечание - Маркшейдерский контроль выполняется по показаниям лазерной установки, фиксирующей и регулирующей положение трубопровода в любой точке проходки.
8.11.18 Число оборотов рабочего органа следует регулировать по величине крутящего момента МТПК в соответствии с инструкцией производителя, в зависимости от грунтовых условий и скорости продвижения.
8.11.19 Задавливание трубопровода следует выполнять путем включения зажимного устройства гидравлического доталкивателя, зажима трубопровода и выдвижения доталкивателя в направлении проходки с усилием до 750 тс и шагом до 5 м. Необходимо осуществлять постоянный контроль величины усилия задавливания, технологических параметров и объемов расходуемого бурового раствора.
8.11.20 Крепление стенок стартового котлована должно обеспечивать устойчивость стенок и защиту персонала и оборудования от воздействия следующих нагрузок:
- давления грунта;
- гидростатического давления (при уровне грунтовых вод выше днища котлована);
- реактивных усилий, возникающих в процессе продавливания трубопровода;
- нагрузок от транспортных средств, оборудования, материалов и строительной техники, находящихся на призме обрушения.".
9 Буровые растворы
9.4 Утилизация буровых отходов
Пункт 9.4.1. Изложить в новой редакции:
"9.4.1 При прокладке ЗП методом ГНБ, на этапах бурения, расширения и калибровки скважины, протягивания трубопровода, в объемах, зависящих от систем очистки и регенерации бурового раствора или их отсутствия, образуются буровой шлам или продукты его переработки на многоступенчатых перерабатывающих установках [инертный материал и (или) буровые сточные воды], подлежащие утилизации способами в зависимости от класса опасности по [20].".
Пункт 9.4.3. Первый абзац. Третье перечисление. Изложить в новой редакции:
"очистка и регенерация бурового раствора в процессе производства работ;".
Дополнить четвертым перечислением после третьего в следующей редакции:
"- биоразложение (не менее 48 ч) бурового шлама V класса опасности с получением инертного материала и буровых сточных вод;".
Второй абзац. Заменить слова: "IV класса опасности" на "V класса опасности".
Примечание. Изложить в новой редакции:
"Примечание - Обращение с буровыми отходами ниже V класса опасности должно осуществляться в соответствии с требованиями [21] к осуществлению деятельности по сбору, транспортированию, обработке, утилизации, обезвреживанию и размещению отходов от I до IV классов опасности по [20].".
10 Особенности прокладки подводных переходов
Пункт 10.1. Изложить в новой редакции:
"10.1 Подводные переходы следует располагать на прямолинейных и слабоизогнутых участках рек, избегая пересечения широких многорукавных русел и излучин, имеющих спрямляющие потоки при условии, что природный рельеф в определенных инженерными изысканиями границах прокладки инженерных коммуникаций позволяет это, в другом случае подводный переход возможно располагать в любом доступном для пересечения водной преграды коридоре.".
Пункт 10.5. Первый абзац. Дополнить слово: "заглубление" словами: "от верхней образующей".
Второй абзац. Дополнить библиографическую ссылку: "[5]" ссылкой: ", ГОСТ Р 55990".
Пункт 10.7. Изложить в новой редакции:
"10.7 Расстояние в плане между параллельными магистральными трубопроводами, промысловыми трубопроводами, нефтепродуктопроводами, газопроводами должно определяться в соответствии с СП 36.13330, СП 125.13330, СП 284.1325800.".
12 Правила безопасного выполнения работ
12.1 Общие положения организации безопасного выполнения работ
Пункт 12.1.1. Исключить библиографическую ссылку: "[24]".
Пункт 12.3.2. Первое предложение. Заменить слова: "газопровода, нефтепровода и нефтепродуктопровода" словами: "магистральных и промысловых трубопроводов, нефтепродуктопроводов, газопроводов".
Приложение А Оборудование для производства работ
А.2 Буровые установки
Пункт А.2.5. Изложить в новой редакции:
"А.2.5 Подбор буровой установки для конкретного объекта производится на основании данных по типу, диаметру и длине предполагаемой к прокладке коммуникации, по инженерно-геологическим условиям строительства, с учетом требований по обеспечению необходимых значений усилий тяги и крутящего момента. Для обеспечения протягивания буровая установка должна обеспечивать силу тяги Pт, кН, обеспечивающую выполнение условия:
Pт >= k1Pmin, (А.1)
где Pmin - минимальное значение необходимого усилия для протягивания коммуникаций, кН (таблица А.3);
k1 - коэффициент запаса по тяге буровой установки, приведен в таблице А.2.
Примечание - При оценке минимального значения усилия для протягивания коммуникаций допускается учитывать мощность используемого доталкивателя (пункт А.6).
Таблица А.2
Коэффициенты запаса тяги буровой установки
".
Пункт А.2.7. Таблица А.3. Изложить в новой редакции:
"Таблица А.3
Минимальное значение необходимого усилия
для протягивании коммуникаций, кН
".
Приложение К Формы исполнительной документации
5 Форма журнала контроля параметров бурового раствора
Таблица. Изложить в новой редакции:
"
".
Приложение Л Расчет необходимого объема и количества компонентов бурового раствора
Пункт Л.1. Изложить в новой редакции:
"Л.1 Необходимый для производства буровых работ объем приготовляемого бурового раствора Vприг, м3, составляет:
Vприг = Vбр·Кр, (Л.1)
где Vбр - расчетный объем бурового раствора;
Кр - коэффициент учета потерь бурового раствора, в зависимости от используемой системы регенерации, принимается от 0,1 до 0,5. Если система регенерации проектом не предусматривается, то Кр = 1.".
Приложение П Порядок сдачи работ
Пункт П.2. Третье перечисление. Исключить слово: "производственная". Заменить слова: "журнал производства работ по форме" на "общий журнал".
Приложение С Цифровизация процессов инженерных изысканий, проектирования, прокладки подземных коммуникаций и документирования результатов работ, выполняемых методом горизонтального направленного бурения
Пункт С.1. Первый абзац. Дополнить слово: "информацию" ссылкой: "согласно 6.1".
Библиография
Библиографические позиции [22], [23]. Изложить в новой редакции:
"[22] Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 2 декабря 2022 г. N 1026/пр "Об утверждении формы и порядка ведения общего журнала, в котором ведется учет выполнения работ по строительству, реконструкции, капитальному ремонту объекта капитального строительства"
[23] Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 16 мая 2023 г. N 344/пр "Об утверждении состава и порядка ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства".
Библиографическая позиция [24]. Исключить.
Библиографическая позиция [27]. Изложить в новой редакции:
"[27] Приказ Министерства энергетики Российской Федерации от 12 августа 2022 г. N 811 "Об утверждении Правил технической эксплуатации электроустановок потребителей электрической энергии"
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/prikaz/29/izmen_67460.html
На правах рекламы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
