Введен в действие с 1 января 1978 года.
Взамен MH 2513-61, MH 2508-61 в части колец с D > 30 мм.
Название документа
"ГОСТ 21938-76*. Патроны для нарезания резьбы на токарных станках. Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 18.06.1976 N 1475)
(ред. от 06.12.1982)

"ГОСТ 21938-76*. Патроны для нарезания резьбы на токарных станках. Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 18.06.1976 N 1475)
(ред. от 06.12.1982)


Введен в действие
Постановлением Госстандарта СССР
от 18 июня 1976 г. N 1475
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПАТРОНЫ ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ НА ТОКАРНЫХ СТАНКАХ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Chucks for thread cutting on lathes.
Design and dimensions
ГОСТ 21938-76*
Список изменяющих документов
(в ред. Изменения N 1, утв. в декабре 1982 г.;
Пост. N 4630 от 06.12.1982)
Группа Г27
Постановлением Государственного комитета стандартов Совета Министров СССР от 18 июня 1976 г. N 1475 срок введения установлен с 01.01.1978.
Проверен в 1982 г.
Взамен МН 2513-61, МН 2508-61 в части колец с D > 30 мм.
Переиздание (ноябрь 1989 г.) с Изменением N 1, утвержденным в декабре 1982 г.; Пост. N 4630 от 06.12.1982 (ИУС 3-83).
Настоящий стандарт распространяется на патроны для круглых плашек для нарезания резьбы от М3 до М42 на токарных станках.
(Измененная редакция, Изм. N 1).

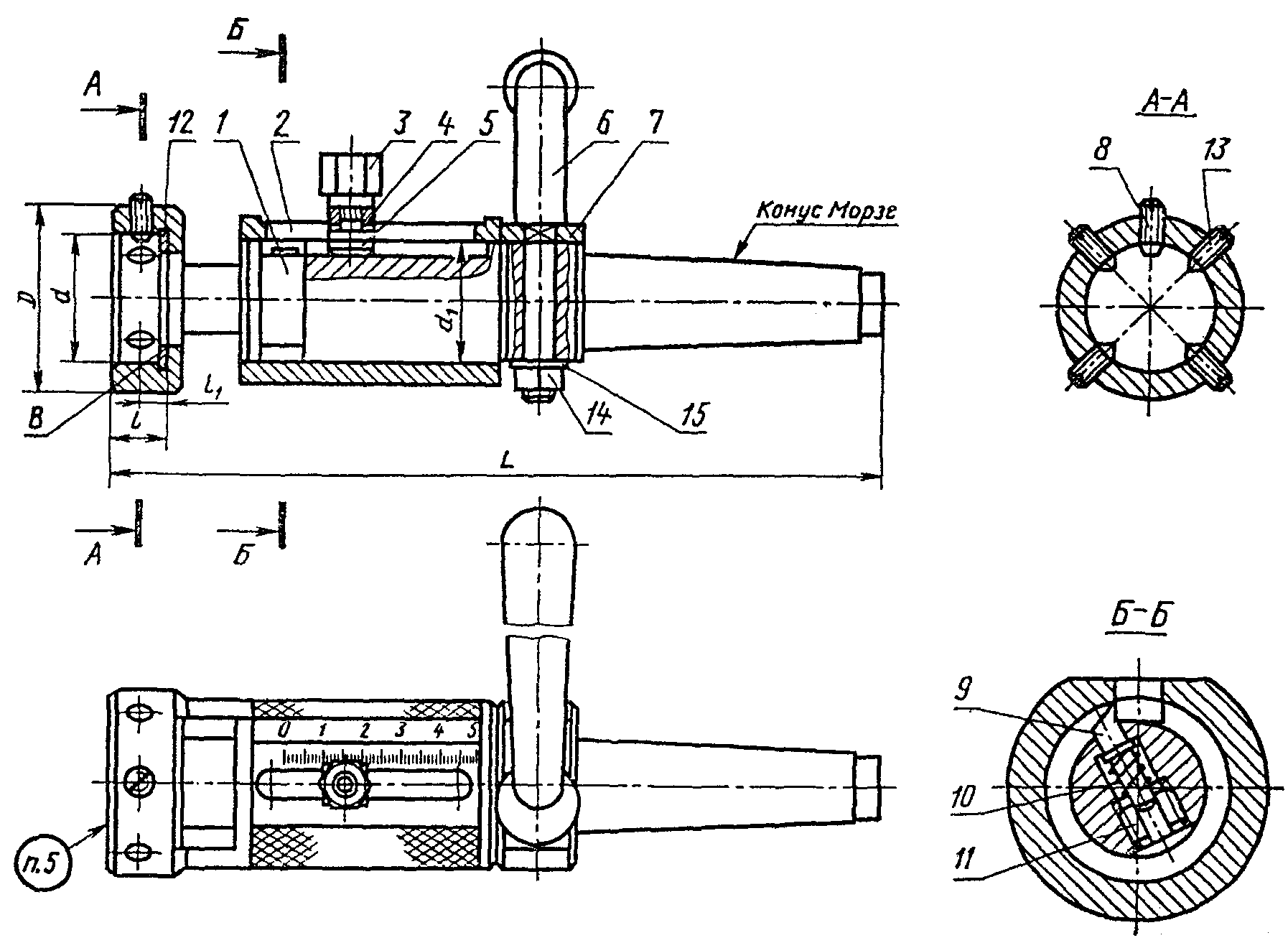

1. Конструкция и размеры патронов должны соответствовать указанным на чертеже и в таблице.
1 - хвостовик; 2 - корпус; 3 - гайка; 4 - сухарь;
5 - шпонка; 6 - ручка; 7 - эксцентрик; 8 - винт;
9 - упор; 10 - пружина; 11 - пробка; 13 - кольцо;
13 - винт по ГОСТ 1476-84; 14 - гайка по ГОСТ 5927-70;
15 - шайба по ГОСТ 11371-78
мм
???????????????????????????????????????????????????????????????????
Обозначе-?Приме-? Диапазон нарезаемой ? Обозначение втулки
ние ?ня- ? резьбы ?
патрона ?емость???????????????????????????????????????????????????
? ? метчиками ? плашками ?ГОСТ 21939-76?ГОСТ 21940-76
???????????????????????????????????????????????????????????????????
6161-0101? ?М5; (М5,5);?М3; М3,5; ? 6140-0051 ? 6142-0151;
? ?М6; М7; М8;?М4; М4,5; ? 6140-0053 ? 6142-0153;
? ?М10; М11; ?М5; М5,5; ? 6140-0055 ? 6142-0155;
?????????????????М12; М14; ?М6; М7; ? ? 6142-0157;
6161-0102? ?М15; М16; ?М8; М9; ? ? 6142-0159;
? ?М17; М18; ?М10; М11; ? ? 6142-0162;
? ?М20 ?М12; М14; ? ? 6142-0164;
? ? ?М16; М17; ? ? 6142-0166
????????????????? ?М18; М20 ????????????????????????????
6161-0103? ? ? ? 6140-0052 ? 6142-0152;
? ? ? ? 6140-0054 ? 6142-0154;
? ? ? ? 6140-0056 ? 6142-0156;
????????????????? ? ? ? 6142-0158;
6161-0104? ? ? ? ? 6142-0161;
? ? ? ? ? 6142-0163;
? ? ? ? ? 6142-0165;
? ? ? ? ? 6142-0167;
? ? ? ? ? 6142-0168;
? ? ? ? ? 6142-0169
???????????????????????????????????????????????????????????????????
6161-0105? ?М22; М24; ?М22; М24; ? - ? 6142-0171
?????????????????М25; (М26) ?М25; (М26)? ? 6142-0172
6161-0106? ? ? ? ?
???????????????????????????????????????? ??????????????
6161-0107? ?М27; (М28);?М27; М28; ? ? 6142-0173
? ?М30; (М32);?М30; М32; ? ? 6142-0174
? ?М33; М35; ?М33; М36 ? ? 6142-0175
?????????????????М36; (М38);? ? ? 6142-0176
6161-0108? ?М39; М40; ? ? ?
? ?М42 ? ? ?
Продолжение
??????????????????????????????????????????????????????????????????
Конус? d ? d ? D ? L ? l ? l ? Длина ?Масса, кг,
Морзе? H9 ? 1 ? ? ? ? 1 ?нарезаемой? не более
? ?(посадка? ? ? ?+/- 0,1 ? резьбы ?
? ? H9 ? ? ? ? ? ?
? ? -) ? ? ? ? ? ?
? ? d9 ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
3 ? 38 ? 35 ?55 ? 225 ? 14 ? 6,2 ? 45 ? 2,497
?????? ? ? ??????? ? ? ????????????
4 ? ? ? ? 245 ? ? ? ? 2,611
?????? ???????????????????????????????????????????????
? 45 ? ?65 ? 270 ? 18 ? 8,2 ? 60 ? 3,073
?????? ?????????? ??????? ? ? ????????????
5 ? ? 40 ? ? 290 ? ? ? ? 3,914
???????????????????????? ?????????????????????????????????????
4 ? 55 ? 35 ?75 ? ? 22 ? 10,0 ? 80 ? 3,484
?????? ?????????? ??????? ? ? ????????????
5 ? ? 40 ? ? 320 ? ? ? ? 4,761
??????????? ????? ?????????????????????????????????????
4 ? 65 ? ?90 ? ? 25 ? 11,5 ? 110 ? 4,973
?????? ? ? ??????? ? ? ????????????
5 ? ? ? ? 350 ? ? ? ? 5,797
Пример условного обозначения патрона размером d = 38 мм и конусом Морзе 3:
Патрон 6161-0101 ГОСТ 21938-76
(Измененная редакция, Изм. N 1).
2. Конструкция и размеры деталей патронов указаны в рекомендуемом Приложении.
3. Допуск радиального биения поверхности относительно оси конуса Морзе - по 4 степени точности ГОСТ 24643-81.
(Измененная редакция, Изм. N 1).
3а. Допуск радиального биения отверстия d относительно оси корпуса - по 4 степени точности ГОСТ 24643-81.
(Введен дополнительно, Изм. N 1).
4. Допуск торцового биения поверхности В относительно оси корпуса - по 8 степени точности ГОСТ 24643-81.
(Измененная редакция, Изм. N 1).
5. Маркировать: обозначение патрона и товарный знак предприятия-изготовителя.
Приложение
Рекомендуемое
КОНСТРУКЦИЯ И РАЗМЕРЫ ДЕТАЛЕЙ ПАТРОНОВ

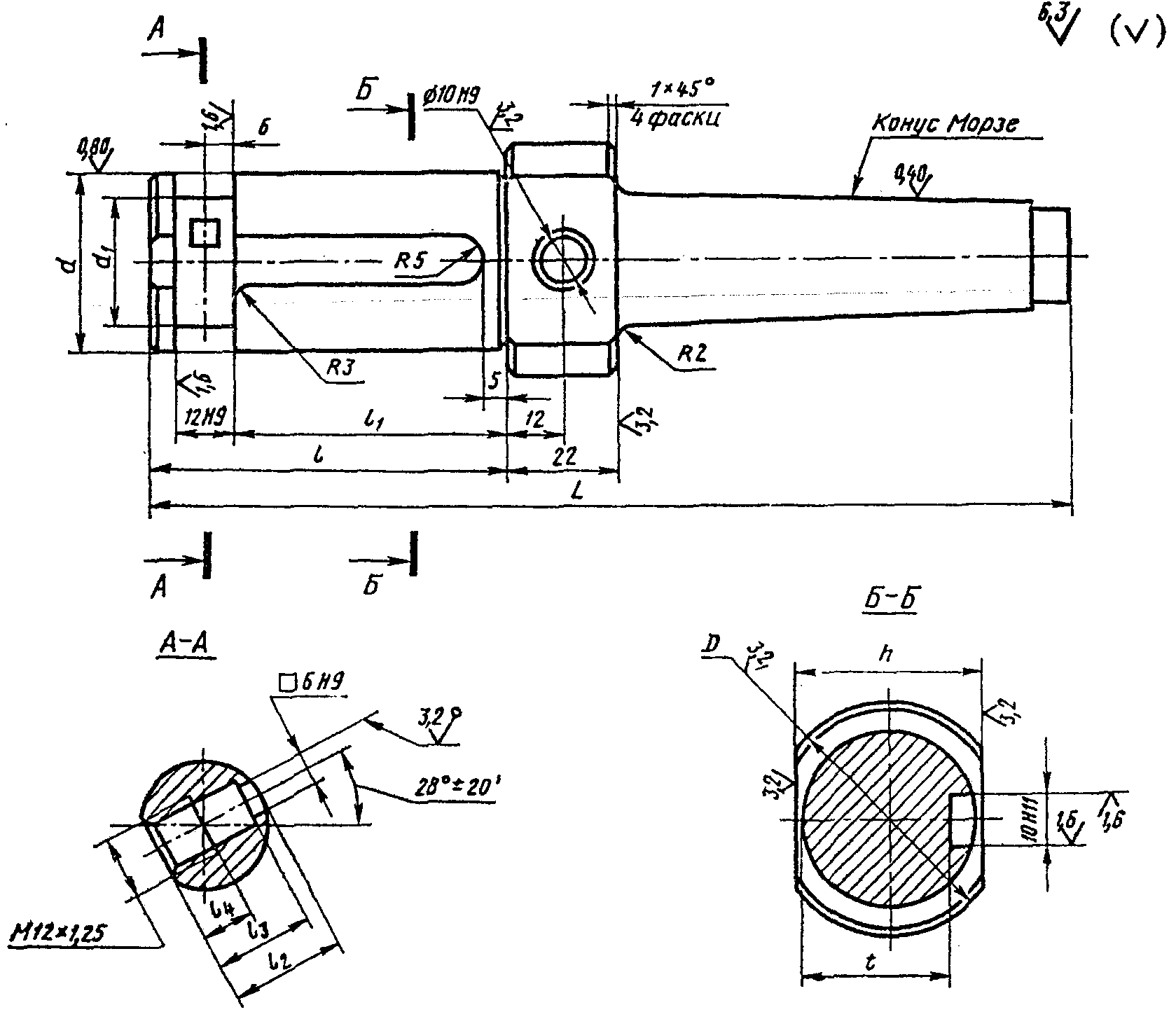

1. Конструкция и размеры хвостовика (поз. 1) должны соответствовать указанным на черт. 1 и в табл. 1.
Черт. 1
Таблица 1
мм
??????????????????????????????????????????????????????????????????
Обозначе-?Конус ?D ? L ?d ?d ?h ? l ? l ?l ?l ? l ?t ? Масса,
ние ?Морзе ? ? ?по? 1? ? ? 1 ? 2? 3? 4 ? ? кг, не
патрона ? ? ? ?d9? ? ? ? ? ? ? ? ? более
??????????????????????????????????????????????????????????????????
6161-0101? 3 ?46?185 ?35?25?36?72 ? 55 ?23?20?11,5 ?30? 1,246
????????????????? ?????? ? ? ? ? ? ? ? ? ?????????
6161-0102? 4 ? ?205 ? ? ? ? ? ? ? ? ? ? 1,359
?????????? ? ?????? ? ? ?????????? ? ? ? ?????????
6161-0103? ? ?227 ? ? ? ?87 ? 70 ? ? ? ? ? 1,505
?????????????????????????????????? ? ????????????????????????
6161-0104? 5 ?55?247 ?40?30?45? ? ?27?24?14,0 ?35? 2,492
??????????????????????????????????????????????????????????????????
6161-0105? 4 ?46?242 ?35?25?36?107? 90 ?23?20?11,5 ?30? 1,527
?????????????????????????????????? ? ????????????????????????
6161-0106? 5 ?55?272 ?40?30?45? ? ?27?24?14,0 ?35? 2,729
????????????????? ?????? ? ? ?????????? ? ? ? ?????????
6161-0107? 4 ? ?270 ? ? ? ?137?120 ? ? ? ? ? 2,165
????????????????? ?????? ? ? ? ? ? ? ? ? ?????????
6161-0108? 5 ? ?300 ? ? ? ? ? ? ? ? ? ? 2,990
1.1. Материал - сталь марки 40Х по ГОСТ 4543-71 или сталь марки 45 по ГОСТ 1050-74 <*>.
--------------------------------
<*> С 01.01.1991 ГОСТ 1050-88.
ИС NORMPROD: примечание.
Взамен ГОСТ 25557-82 Приказом Ростехрегулирования от 12.07.2007 N 171-ст с 1 января 2008 года введен в действие ГОСТ 25557-2006. ГОСТ 25557-2006 утратил силу с 1 января 2018 года в связи с введением в действие ГОСТ 25557-2016 (Приказ Росстандарта от 20.03.2017 N 160-ст).
1.2. Конусы Морзе - по ГОСТ 25557-82. Степень точности конусов Морзе - АТ7 по ГОСТ 2848-75.
1.3. Твердость - 41,5 ... 46,5 .
1.4. Фаска под резьбу - по ГОСТ 10549-80.
1.5. Канавка для выхода шлифовального круга - по ГОСТ 8820-69.
1.6. Неуказанные предельные отклонения размеров: H14, h14, +/- .
1.7. Покрытие - Хим. окс. прм. - по ГОСТ 9.306-85.
ИС NORMPROD: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
1.8. Резьба - по ГОСТ 24705-81. Поле допуска резьбы - 7Н по ГОСТ 16093-81.

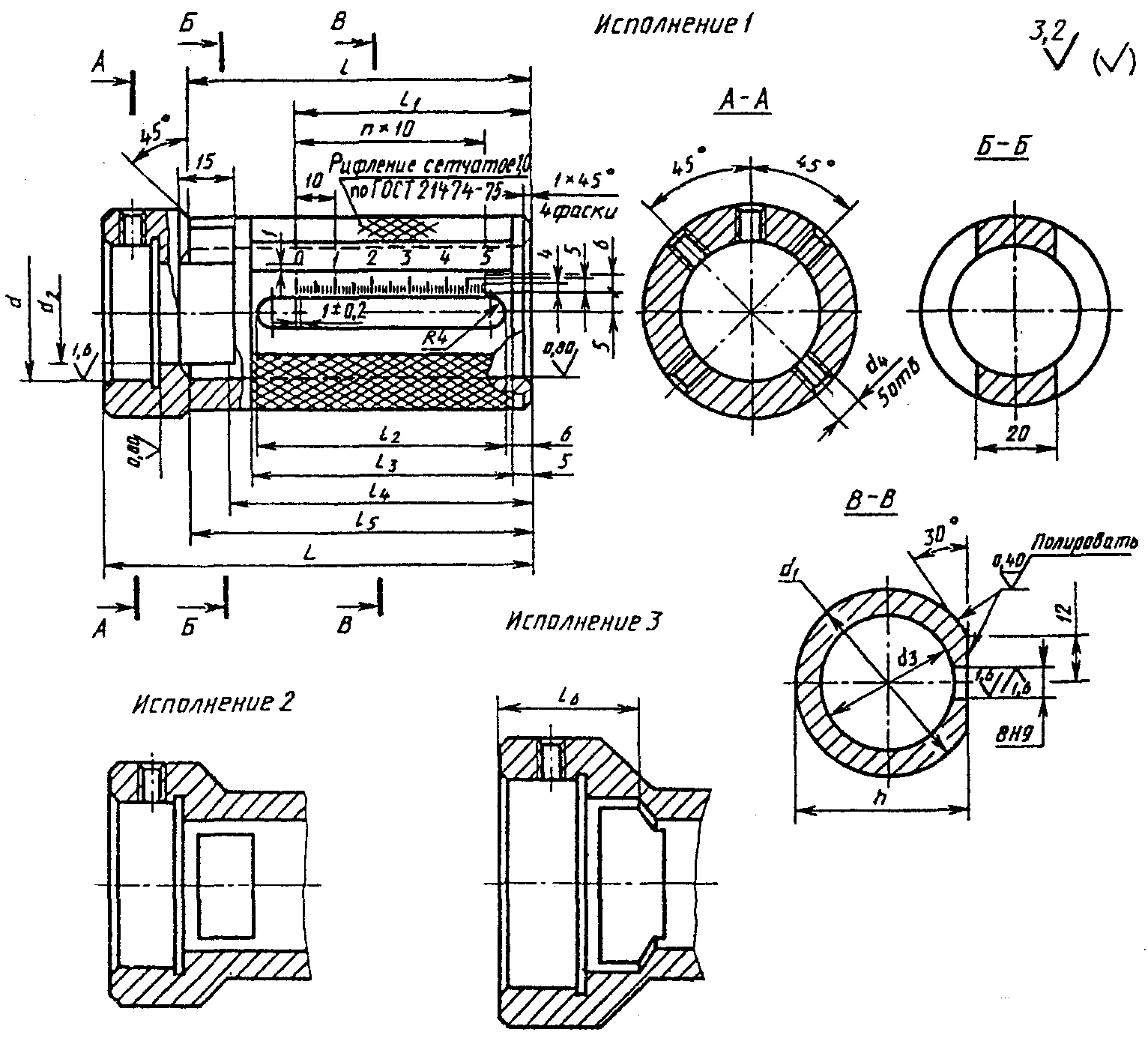

2. Конструкция и размеры корпуса (поз. 2) должны соответствовать указанным на черт. 2 и в табл. 2.
Черт. 2
Таблица 2
мм
????????????????????????????????????????????????????????????????????????
Обозначе-?Ис- ?d ?d ?d ?d ?d ?h ? L ? l ?l ?l ?l ?l ?l ?l ?n ?Масса,
ние ?пол-? ? 1? 2? 3? 4? ? ? ? 1 ? 2 ? 3 ? 4? 5 ? 6? ?кг, не
патрона ?не- ? ? ? ?по? ? ? ? ? ? ? ? ? ? ? ?более
?ние ? ? ? ?Н9? ? ? ? ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????
6161-0101? 1 ?38?50?28?35?М6?46?112? 90? 61?65 ? 67?80?90 ?- ?5 ?0,916
6161-0102? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?????????????????? ???? ? ? ???????????????????????????? ??????????
6161-0103? 2 ?45? ?- ? ? ? ?130?100? 76?80 ? 82?95? - ? ?6 ?1,232
??????????????? ?????????? ???? ????? ? ? ? ????? ? ???????
6161-0104? 1 ? ?55?35?40? ?51? ?102? ? ? ? ?105? ? ?1,081
????????????????????????????????????????????????????????????????????????
6161-0105? 3 ?55?50?45?35?М8?46?155?115? 96?100?102?- ? - ?40?8 ?1,607
?????????? ? ???? ???? ???? ????? ? ? ? ? ? ? ???????
6161-0106? ? ?55? ?40? ?51? ?117? ? ? ? ? ? ? ?1,682
?????????? ???? ???? ? ? ????????????????????? ? ? ??????????
6161-0107? ?65? ?55? ? ? ?187?140?126?130?132? ? ? ?11?2,458
?????????? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
6161-0108? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
2.1. Материал - сталь марки 40Х по ГОСТ 4543-71 или сталь марки 45 по ГОСТ 1050-74.
2.2. Твердость - 41,5 ... 46,5 .
ИС NORMPROD: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
2.3. Резьба - по ГОСТ 24705-81. Поле допуска резьбы - 7Н по ГОСТ 16093-81.
2.4. Фаски под резьбу - по ГОСТ 10549-80.
2.5. Канавка для выхода шлифовального круга - по ГОСТ 8820-69.
2.6. Штрихи и цифры гравировать: шрифт 3 - Пр3 по ГОСТ 2930-62; штрихи глубиной и шириной 0,15 мм.
2.7. Цифры следует располагать так, чтобы середина их совпадала с соответствующим штрихом.
2.8. Штрихи и цифры должны быть черного цвета.
2.9. Неуказанные предельные отклонения размеров: H14, h14, +/- .
2.10. Покрытие - Хим. окс. прм. - по ГОСТ 9.306-85.
3. Конструкция и размеры гайки (поз. 3) должны соответствовать указанным на черт. 3.
Масса, 0,016 кг, не более
Черт. 3
3.1. Материал - сталь марки 45 по ГОСТ 1050-74.
3.2. Твердость - 36,5 ... 41,5 .
3.3. Неуказанные предельные отклонения размеров: h14, +/- .
3.4. Покрытие - Хим. Окс. прм. - по ГОСТ 9.306-85.
4. Конструкция и размеры сухаря (поз. 4) должны соответствовать указанным на черт. 4.
Масса, 0,004 кг, не более
Черт. 4
4.1. Материал - сталь марки У10А по ГОСТ 1435-74.
4.2. Твердость - 46,5 ... 51,5 .
4.3. Неуказанные предельные отклонения размеров: H14, h14, +/- .
4.4. Покрытие - Хим. окс. прм. - по ГОСТ 9.306-85.
5. Конструкция и размеры шпонки (поз. 5) должны соответствовать указанным на черт. 5.
Масса, 0,001 кг, не более
Черт. 5
5.1. Материал - сталь марки У10А по ГОСТ 1435-74.
5.2. Твердость - 46,5 ... 51,5 .
5.3. Неуказанные предельные отклонения размеров: h14, +/- .
6. Конструкция и размеры ручки (поз. 6) должны соответствовать указанным на черт. 6 и в табл. 3.
Черт. 6
Таблица 3
Размеры в мм
??????????????????????????????????????????????????????????????????
Обозначение патрона ? l ? l ? Масса, кг, не более
? ? 1 ?
??????????????????????????????????????????????????????????????????
6161-0101 ? 38 ? 52 ? 0,273
6161-0103 - 6161-0105 ? ? ?
??????????????????????????????????????????????????????????????????
6161-0104 ? 47 ? 61 ? 0,278
6161-0106 ? ? ?
6161-0108 ? ? ?
6.1. Материал - сталь марки 45 по ГОСТ 1050-74.
6.2. Проточка и фаска под резьбу - по ГОСТ 10549-80.
6.3. Неуказанные предельные отклонения размеров: h14, +/- .
7. Конструкция и размеры эксцентрика (поз. 7) должны соответствовать указанным на черт. 7.
Масса, 0,018 кг, не более
Черт. 7
7.1. Материал - сталь марки 40Х по ГОСТ 4543-71.
7.2. Твердость - 41,5 ... 46,5 .
7.3. Неуказанные предельные отклонения размеров: h14, +/- .
8. Конструкция и размеры винта (поз. 8) должны соответствовать указанным на черт. 8 и в табл. 4.
Черт. 8
Таблица 4
Размеры в мм
??????????????????????????????????????????????????????????????????
Обозначение ? d ? L ? b ? h ? t ? с ? Масса, кг,
патрона ? ? ? Н13 ?+/- t /2? ? ? не более
? ? ? ? 3 ? ? ?
??????????????????????????????????????????????????????????????????
6161-0101 ? М6 ? 14 ? 1,0 ? 2,0 ? 2,5 ? 1,0 ? 0,002
6161-0102 ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
6161-0103 ? М6 ? 16 ? 1,0 ? 2,0 ? 2,5 ? 1,0 ? 0,003
6161-0104 ? ? ? ? ? ? ?
????????????????????? ????????????????????????????????????????
6161-0105 ? М8 ? ? 1,2 ? 2,5 ? 3,0 ? 1,5 ? 0,004
6161-0106 ? ? ? ? ? ? ?
??????????????? ??????? ? ? ? ?????????????
6161-0107 ? ? 20 ? ? ? ? ? 0,006
6161-0108 ? ? ? ? ? ? ?
8.1. Материал - сталь марки 45 по ГОСТ 1050-74.
8.2. Твердость - 36,5 ... 41,5 .
ИС NORMPROD: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
8.3. Резьба - по ГОСТ 24705-81. Поле допуска резьбы - 8g по ГОСТ 16093-81.
8.4. Неуказанные предельные отклонения размеров: h14, +/- .
8.5. Покрытие - Хим. Окс. прм.- по ГОСТ 9.306-85.
9. Конструкция и размеры (поз. 9) должны соответствовать указанным на черт. 9.
Масса, 0,005 кг, не более
Черт. 9
9.1. Материал - сталь марки У10А по ГОСТ 1435-74.
9.2. Твердость - 46,5 ... 51,5 .
9.3. Неуказанные предельные отклонения размеров: h14, +/- .
10. Конструкция и размеры пружины (поз. 10) должны соответствовать указанным на черт. 10.
Масса, 0,001 кг, не более
--------------------------------
<*> Размеры для справок.
Черт. 10
10.1. Модуль сдвига G = 78 ГПа (8000 кгс/мм2).
10.2. Модуль упругости E = 207 ГПа (21093 кгс/мм2).
10.3. Напряжение касательное при кручении = 221 МПа (22,5 кгс/мм2).
10.4. Напряжение касательное при изгибе = 101 МПа (10,3 кгс/мм2).
10.5. Напряжение навивки пружины - правое.
10.6. Материал - проволока II по ГОСТ 9389-75, сталь марки 65Г по ГОСТ 14959-79.
10.7. Полное число витков - 6.
10.8. Рабочее число витков - 5.
10.9. Длина развернутой проволоки - 125 мм.
10.10. Технические требования - по ГОСТ 16118-70.
11. Конструкция и размеры пробки (поз. 11) должны соответствовать указанным на черт. 11.
Масса, 0,006 кг, не более
Черт. 11
11.1. Материал - сталь марки 45 по ГОСТ 1050-74.
11.2. Твердость - 36,5 ... 41,5 .
11.3. Неуказанные предельные отклонения размеров: H14, h14, +/- .
11.4. Покрытие - Хим. Окс. прм. - по ГОСТ 9.306-85.
12. Конструкция и размеры кольца (поз. 12) должны соответствовать указанным на черт. 12 и в табл. 5.
Черт. 12
Таблица 5
Размеры в мм
??????????????????????????????????????????????????????????????????
Обозначение ? D ? d ? s ? Масса, кг,
патрона ? d11 ? H14 ? h11 ? не более
??????????????????????????????????????????????????????????????????
6161-0101 ? 38 ? 20 ? 2,0 ? 0,013
6161-0102 ? ? ? ?
??????????????????????????????????????????????????????????????????
6161-0103 ? 45 ? 24 ? 2,0 ? 0,018
? ? ???????????????????????????
? ? ? 4,0 ? 0,036
???????????????? ? ???????????????????????????
6161-0104 ? ? ? 2,0 ? 0,018
? ? ???????????????????????????
? ? ? 4,0 ? 0,036
??????????????????????????????????????????????????????????????????
6161-0105 ? 55 ? 30 ? 3,0 ? 0,039
? ? ???????????????????????????
? ? ? 5,0 ? 0,065
???????????????? ? ???????????????????????????
6161-0106 ? ? ? 3,0 ? 0,039
? ? ???????????????????????????
? ? ? 5,0 ? 0,065
??????????????????????????????????????????????????????????????????
6161-0107 ? 65 ? 40 ? 3,5 ? 0,049
? ? ???????????????????????????
? ? ? 5,5 ? 0,081
???????????????? ? ???????????????????????????
6161-0108 ? ? ? 3,5 ? 0,049
? ? ???????????????????????????
? ? ? 5,5 ? 0,081
12.1. Материал - сталь марки 45 по ГОСТ 1050-74.
12.2. Твердость - 36,5 ... 41,5 .
12.3. Покрытие - Хим. Окс. прм. - по ГОСТ 9.306-85.
(Измененная редакция, Изм. N 1).


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/18/gost_19795.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
